MANUALE UTENTE DIDA PLUS EDILKAMIN

I Installazione, uso e manutenzione

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato il prodotto, si assicuri dell'integrità e della completezza del contenuto (maniglia "manofredda", inserto top ceramico, libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fi scale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato EDILKAMIN (CAT) pena la decadenza della garanzia. La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

- installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.

- il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :

• nella parte alta dell'imballo
• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.A. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale ITALIANA CAMINI, denominate DIDA/DIDA PLUS

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 106): Rif. Targhetta dati

Altresì dichiara che:

stufe a pellet di legno DIDA/DIDA PLUS rispettano i requisiti delle direttive europee:

2006/95/CE - Direttiva Bassa Tensione

2004/108/CE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.A. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

La stufa DIDA/DIDA PLUS è progettata per produrre aria calda utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla fi gura 1). Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio (A) e, tramite una coclea (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite l'estrattore fumi (F).

I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso estrattore (F), ed espulsi dal bocchettone (G) ubicato nella zona bassa del retro della stufa.

La stufa DIDA/DIDA PLUS è progettata per distribuire l'aria calda prodotta, solo nel locale di installazione.

Per poter canalizzare l'aria calda anche in altri locali della casa è necessario applicare i seguenti Kit optionali (maggior dettagli a pag. 8).

- KIT DI TRASFORMAZIONE DA DIDA A DIDA PLUS costituito da ventilatore, tubazione ∅ 10 e minuteria.

- KIT CANALIZZAZIONE N° 11 per distribuire l'aria calda anche in un locale attiguo

- KIT CANALIZZAZIONE N° 11 BIS per distribuire l'aria calda anche in un locale remoto.

Il focolare, rivestito in acciaio/ghisa, è chiuso frontalmente da un'antina in vetro ceramico (per l'apertura utilizzare l'apposita "manofredda").

La quantità di combustibile, l'estrazione fumi, l'alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software, al fine di ottenere una combustione ad alto rendimento e basse emissioni.

Le principali fasi possono essere gestite tramite pannello sinottico o telecomando fornito optional.

La stufa è dotata di una presa seriale per collegamento con cavetto optional (cod. 640560) a dispositivi di accensione remota (cronotermostati ect.).

Il rivestimento esterno in ceramica è disponibile in due varianti di colore: bianco e bordeaux

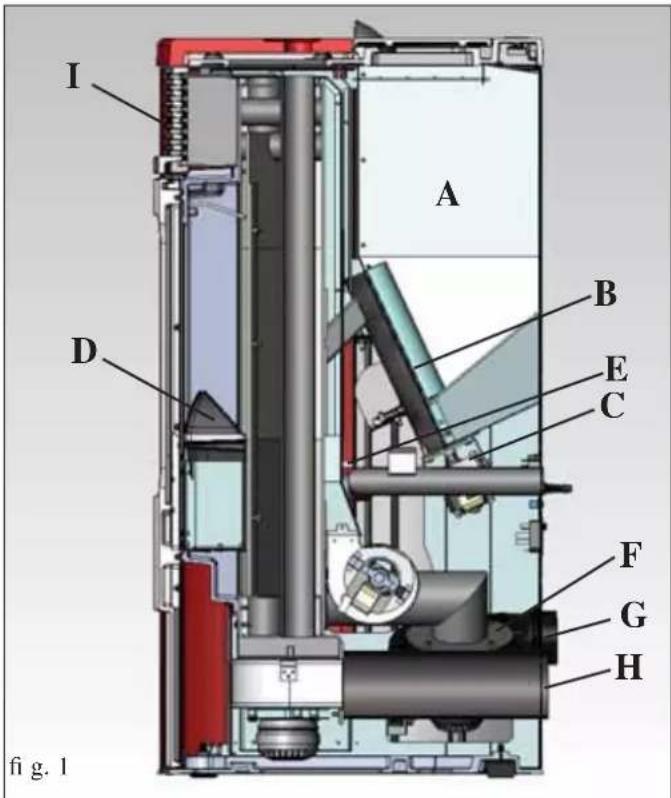

I A B D E C F G H fig. 1

INFORMAZIONI PER LA SICUREZZA

L'aria calda è immessa nell'ambiente di installazione attraverso una griglia (I) ubicata nella parte alta del frontale; lo stesso ambiente viene anche irraggiato dall'antina in vetro della porta del focolare.

- L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fi siche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.

- I principali rischi derivabili dall'impiego della stufa possono essere legati a una non corretta installazione, a un diretto contatto con parti elettriche in tensione (interne), a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda), all'introduzione di sostanze estranee, a combustibili non raccomandati, a una non corretta manutenzione o ripetuto azionamento del tasto di accensione senza aver svuotato il crogiolo.

- Nel caso di mancato funzionamento di componenti o anomalie, la stufa è dotata di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.

- Per un regolare funzionamento la stufa deve essere installata rispettando quanto indicato su questa scheda.

- Durante il funzionamento non deve essere aperta la porta del focolare: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

- Usare come combustibile solo pellet di legno diam. 6 mm di ottima qualità e certifi cato.

- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estranee, rispetto al pellet.

- Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infi ammabili.

- Le parti del focolare e del serbatoio devono essere aspirate solo a FREDDO

- Il vetro può essere pulito a FREDDO con apposito prodotto applicato con un panno (es. Glasskamin di Edilkamin).

- Evitare di aprire il portello della camera di combustione a stufa calda, ma aspettare che il prodotto si raffreddi naturalmente.

- La stufa non deve funzionare con l'antina aperta, con il vetro rotto o con il portello caricamento pellet aperto.

- Non deve essere utilizzata come scala o come base di appoggio.

- Non appoggiare biancheria direttamente sulla stufa per asciugare. Eventuali stendibiancheria o simili devono essere collocati dalla stufa ad una distanza di sicurezza (pericolo di incendio).

- Assicurarsi che la stufa venga posata e accesa da CAT abilitato Edilkamin (centro assistenza tecnica) secondo le indicazioni della presente scheda; condizioni peraltro indispensabili per la validazione della garanzia.

- Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito guanto).

- Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.

- Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

- Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.

- Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.

• Non inserire riduzioni sui tubi di scarico fumi.

- La stufa deve essere installata in locali adeguati alla prevenzione antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

• IN CASO DI FALLITA ACCENSIONE, NON RIPETERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CROGIOLO (PUO' PROVOCARE DANNI).

DIMENSIONI

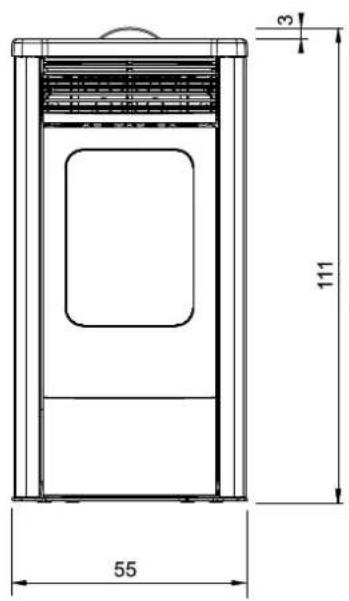

FRONTE

3 111 55

RETRO

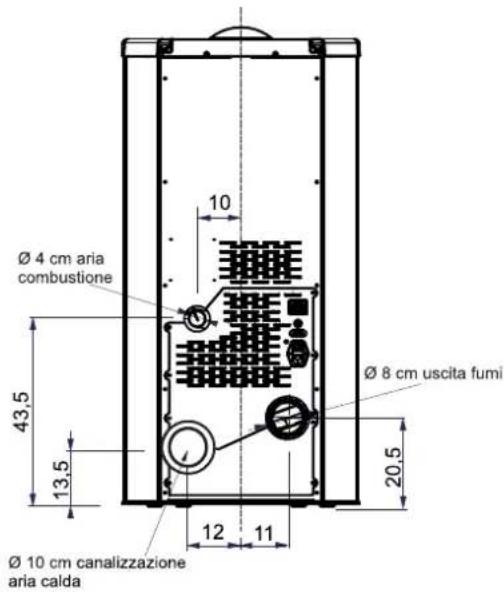

Ø 4 cm aria combustione 10 Ø 8 cm uscita fumi 43,5 13,5 20,5 Ø 10 cm canalizzazione aria calda 12 11

FIANCO

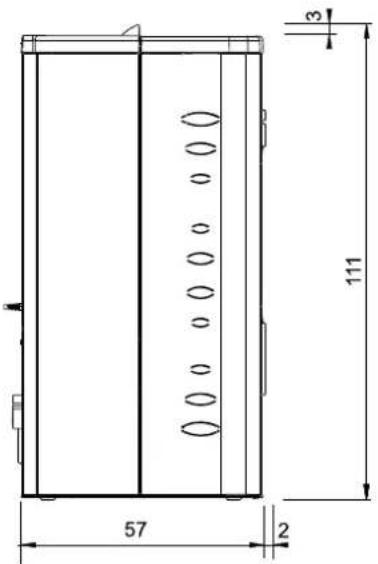

3 111 57 2

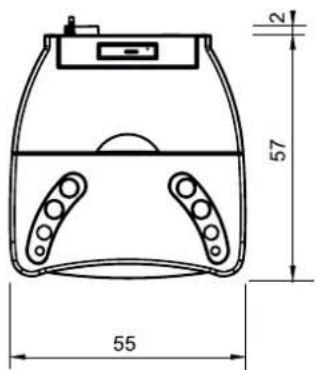

PIANTA

2 57 55

ASSEMBLAGGIO DEL TOP

La stufa viene consegnata con i fi anchi metallici già montati tranne il top in ceramica imballato a parte (fi g. 1).

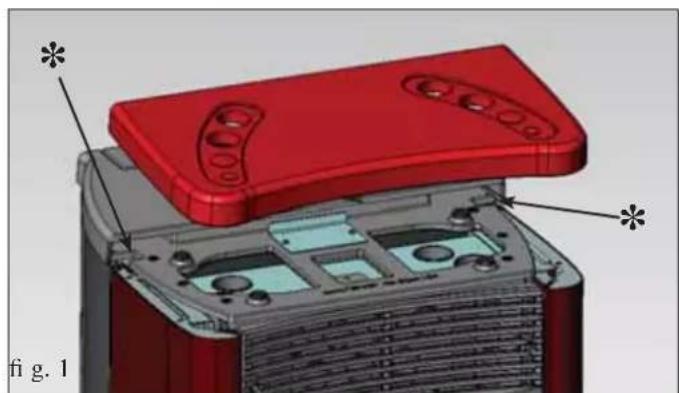

Posizionare il top in ceramica nelle apposite scanalature * presenti sul top in ghisa

Le rondelle D.8 vengono utilizzate come spessore sotto i supporti in gomma qualora fosse necessario “livellare” il piano d’appoggio del top in ceramica.

DISPOSITIVI di SICUREZZA

• TERMOCOPPIA:

Posta sullo scarico fumi ne rileva la temperatura.

In funzione dei parametri impostati, controlla le fasi di accensione, lavoro e spegnimento.

• PRESSOSTATO

Posto nella zona aspirazione fumi, interviene quando rileva problemi di depressione nel circuito fumi (es: canna fumaria ostruita).

Blocca il caricamento del pellet provocando lo spegnimento della stufa.

• TERMOSTATO DI SICUREZZA:

Interviene nel caso in cui la temperatura all'interno della stufa è troppo elevata.

Blocca il caricamento del pellet provocando lo spegnimento della stufa.

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto (cod. 640560) è possibile far installare dal CAT (Centro assistenza tecnica) un optional per il controllo delle accensioni e spegnimenti, es. termostato ambiente. L'uscita seriale si trova sul retro della stufa.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt).

Il suo malfunzionamento è conseguente a normale usura (non considerabile difetto di prodotto). Per maggiori riferimenti, contattare il CAT (Centro assistenza tecnica) che ha effettuato la 1º accensione.

FUSIBILE

sulla presa con interruttore posta sul retro della stufa, sono inseriti due fusibili, di cui uno funzionale * e l'altro di scorta**.

CARATTERISTICHE TERMOTECNICHE ai sensi EN 14785
	Potenza Nominale Potenza Ridotta
Portata termica bruciata 13,3 3,7 kW
Potenza termica 12 3,5 kW
Rendimento / Efficienza	90	91	%
Emissione CO al 13% O_2	0,015	0,028	%
Temperatura fumi	171	88	°C
Consumo combustibile	2,8	0,8	kg/h
Tiraggio minimo	12 - 5	10 - 3	Pa
Capacità serbatoio	30		kg
Autonomia	10	34	ore
Volume riscaldabile *	315 m		^3
Diametro condotto fumi (maschio)	80 mm
Diametro condotto presa aria (maschio)	40 mm
Peso con imballo (Dida / Dida Plus)	190/195		kg

DATI TECNICI PER DIMENSIONAMENTO CANNA FUMARIA
	Potenza Nominale Potenza Ridotta
Potenza termica 12 3,5 kW
Temperatura uscita fumi allo scarico	205 106	°C
Tiraggio minimo	0 - 5		Pa
Portata fumi	8,1	5	g/s

* Il volume riscaldabile è calcolato considerando un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
* E' importante tenere in considerazione anche la collocazione della stufa nell'ambiente da riscaldare.

CARATTERISTICHE ELETTRICHE
Alimentazione 230Vac +/- 10% 50 Hz
Potenza assorbita media 120 W
Potenza assorbita in accensione 400 W
Protezione su scheda elettronica * Fusibile 2AT, 250 Vac 5x20

N.B.
1) tenere in considerazione che apparecchiature esterne possono provocare disturbi al funzionamento della scheda elettronica.
2) attenzione: interventi su componenti in tensione, manutenzioni e/o verifiche devono essere eseguite da personale qualificato.
(Prima di effettuare qualsiasi manutenzione, disinserire l'apparecchio dalla rete di alimentazione elettrica)

I dati sopra riportati sono indicativi e rilevati in fase di certificazione presso organismo notificato.

EDILKAMIN s.p.a. si riserva di modificare senza preavviso i prodotti e a suo insindacabile giudizio.

Per quanto non espressamente riportato, in ogni nazione fare riferimento alle norme locali. In Italia fare riferimento alla norma UNI 10683, nonché ad eventuali indicazioni regionali o delle ASL locali.

In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La stufa NON deve essere installata nello stesso ambiente in cui si trovano apparecchi da riscaldamento a gas del tipo B (cs. caldaie a gas, stufe e apparecchi asserviti da cappa aspirante) in quanto potrebbe mettere in depressione l'ambiente compromettendo il funzionamento di tali apparecchi oppure esserne infl uenzata.

VERIFICA ALLACCIAMENTO ELETTRICO

(posizionare la presa di corrente in un punto facilmente accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico.

Nel caso in cui la presa di corrente non fosse facilmente accessibile, predisporre un dispositivo di interruzione dell'alimentazione (interruttore) a monte della stufa (a cura cliente).

Variazioni di tensione superiori al 10% possono compromettere il funzionamento della stufa.

L'impianto elettrico deve essere a norma; verifi care in particolare l'effi cienza del circuito di terra.

La linea di alimentazione deve essere di sezione adeguata alla potenza della stufa.

La non effi cienza del circuito di terra può provocare mal funzionamento di cui Edilkamin non si potrà far carico.

DISTANZE DI SICUREZZA ANTICENDIO

La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

- distanza minima sui lati e sul retro di 20 cm dai materiali infi ammabili.

- davanti alla stufa non possono essere collocati materiali infi ammabili a meno di 80 cm.

Se non risultasse possibile rispetare le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare ogni rischio di incendio. In caso di collegamento con parete in legno o altro materiale infi ammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

PRESA D'ARIA

È indispensabile che venga predisposta dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca suffi ciente alimentazione di aria per la combustione.

In questo caso NON è possibile posizionare la stufa adiacente ad una parete.

In alternativa, è possibile prelevare l'aria per la stufa diretta-mente dall'esterno attraverso un prolungamento in acciaio del tubo di diametro 4 cm ubicato sullo schienale della stufa stessa. Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve. In ogni caso lungo tutto il percorso il condotto presa aria deve essere garantita una sezione libera almeno di 12 cm². Il terminale esterno del condotto presa aria deve terminare con un tratto a 90° gradi verso il basso o con una protezione antivento ed essere protetto con una rete anti insetti che comunque non riduca la sezione passante utile di 12 cm².

SCARICO FUMI

Il sistema di scarico deve essere unico per ogni stufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm ubicato sul retro della stufa.

Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certifi cati

EN 1856. Il condotto deve essere sigillato ermeticamente. Per la tenuta dei tubi e il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature).

L'unico tratto orizzontale ammeso può avere lunghezza fi no a 2 m. E' possibile un numero di curve (max. 90°) fi no a tre.

E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale di almeno 150 cm e un terminale antivento (riferimento UNI 10683).

Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere idonea per combustibili solidi e se maggiore di 0 150 mm, è necessario intubarla con tubi di sezione e materiali idonei (es. acciaio 0 80 mm). Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli e condotti fumo ai quali è collegata la stufa devono venire puliti almeno una volta all'anno (verifi care se nella propria nazione esiste una normativa al riguardo).

L'assenza di controllo e pulizia regolari aumenta la probabilità di incendio del comignolo; Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet.

Rivolgersi a personale specializzato prima di riavviare la macchina.

La stufa è progettata per funzionare con qualsiasi condizione climatica. Nel caso di particolari condizioni, come vento forte, potrebbero intervenire sistemi di sicurezza che portano in spegnimento la stufa. In questo caso non far funzionare l'apparecchio con le sicurezze disabilitate, se il problema dovesse persistere contattare il Centro Assistenza Tecnica.

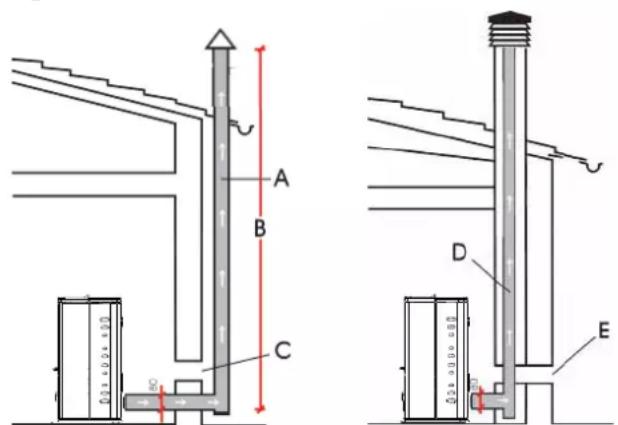

CASI TIPICI
Fig. 1
Fig.

A: canna fumaria in acciaio coibentata
B: altezza minima 1,5 m e comunque oltre la quota di gronda del tetto
C-E: presa d'aria dall'ambiente esterno (sezione passante minimo 80 cm²)
D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in pieno vento, al di sopra del colmo tetto ed al di fuori delle zone di refl usso.

CANALIZZAZIONE ARIA CALDA

KIT TRASFORMAZIONE DA STUFA DIDA A STUFA DIDA PLUS (optional cod. 758510)

Per poter distribuire l'aria calda anche in altri locali della casa oltre a quello di installazione è necessario applicare i seguenti componenti.

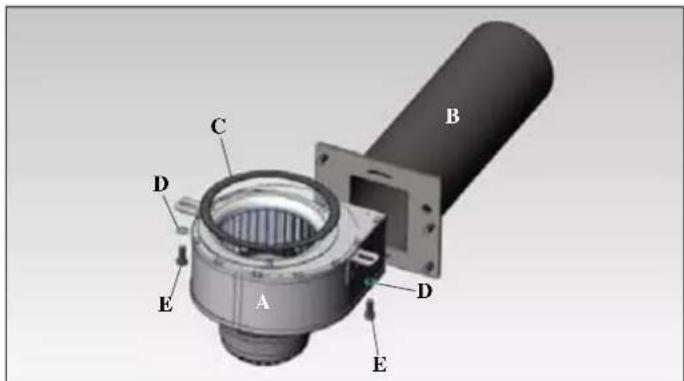

• n°1 ventilatore centrifugo (A)
• n°1 tubo canalizzazione con attacco fl angia (B)
• n°1 guarniz.10x2 adesiva L=450 (C)
• n°2 rondella piana D.6x12 (D)
• n°2 vite T.E. 6x16 (E)

KIT 11 (cod. 645700)

PER CANALIZZARE L'ARIA CALDA IN UN LOCALE ATTIGUO OLTRE A QUELLO DI INSTALLAZIONE

Composizione:

a Scatola n° 1
b Tubo ∅ 10 n° 1
c Bocchetta terminale n° 1
d Rosone a muro n° 1
e Copricanna n° 1
f Viti fi ssaggio copricanna n° 4
g Fascetta bloccaggio tubi n° 2

N.B.: LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHE- RA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

Procedimento:

• Defi nire il posizionamento della stufa rispetto la muratura (fi g. a).
• Tagliere il copricanna (e) a misura intervenendo sulla parte lato muro (fi g.b)
• Sistemare la stufa nella posizione defi nitiva.
• Estendere il tubo di alluminio (b) per la canalizzazione dell'aria calda, senza collegarlo al bocchettone della stufa.
• Calzare preventivamente sul tubo in alluminio il rosone (d) e il copritubo (e), senza bloccarlo (fi g. b).
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (g) (fi g. c).
• Sistemare in posizione definitiva il copritubo (e) e fissarlo al retro della stufa con le viti in dotazione (f) (fi g. c).
• Installare la bocchetta terminale (c) al termine del tubo in alluminio (b) (fi g. c) nel locale da riscaldare.
• Fissare il rosone a muro (d) con silicone (fi g. c).

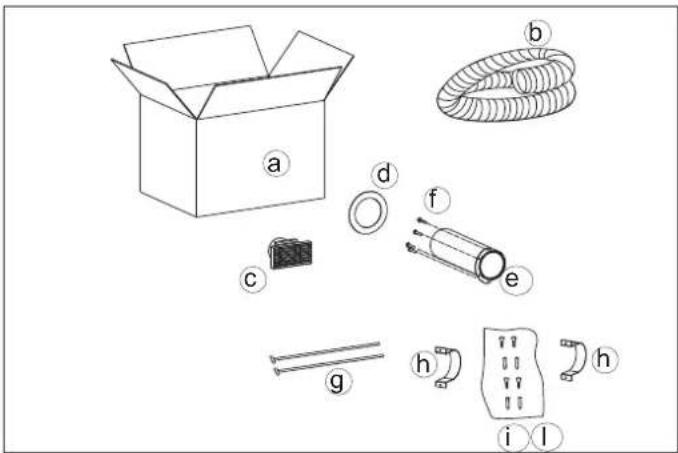

a	Scatola n° 1
b	Tubo ∅ 10 n° 1
c	Bocchetta terminale n° 1
d	Rosone a muro n° 1
e	Copricanna n° 1
f	Viti fissaggio copricanna	n° 4
g	Fascetta bloccaggio tubi n° 2
h	Collare a muro n° 2
i	Viti n° 4
l	Tasselli n° 4

N.B.:

LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHE-RA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

Procedimento:

- Defi nire il posizionamento della stufa rispetto alla muratura (fi g. a).

- Tagliere il copricanna (e) a misura intervenendo sulla parte lato muro (fi g. b)

- Sistemare la stufa nella posizione defi nitiva.

- Estendere il tubo di alluminio (b) per la canalizzazione dell'aria calda, senza collegarlo al bocchettone della stufa.

- Calzare preventivamente sul tubo in alluminio il rosone (d) e il copritubo (e), senza bloccarlo (fi g. b).

- Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (g) (fi g. c).

- Sistemare in posizione definitiva il copritubo (e) e fissarlo al retro della stufa con le viti in dotazione (f) (fi g. c).

- Installare la bocchetta terminale (c) nel locale da riscaldare e il relativo tubo in alluminio (b) fi ssandolo con il collare a muro (h) ed i tasselli con viti (i-l) (fi g. c).

- Fissare il rosone a muro (d) con silicone (fi g. c).

La messa in servizio, la prima accensione ed il collaudo devono essere eseguiti da un centro assistenza autorizzato Innofi re (CAT) nel rispetto della norma UNI 10683.

Detta norma indica le operazioni di controllo da eseguire al fi ne di accertare il corretto funzionamento del sistema.

Il CAT provvederà anche a tarare la stufa in base al tipo di pellet e alle condizioni di installazione attivando così la garanzia.

La mancata prima accensione da parte di un C.A.T. autorizzato non consente l'attivazione della garanzia.

Per informazioni consultare il sito www.edilkamin.com

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verifi care:

==> La corretta installazione.
==> L'alimentazione elettrica.
==> La chiusura della porta, che deve essere a tenuta
==> La pulizia del crogiolo.
==> La presenza sul display dell'indicazione di standby (data, potenza o temperatura lampeggiante).

CARICAMENTO DEL PELLET NEL SERBATOIO

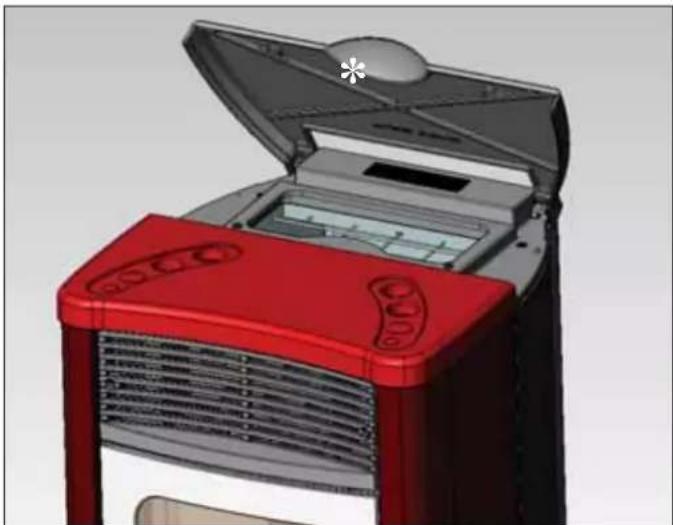

Per accedere al serbatoio aprire il coperchio metallico * (fi g. 1).

ATTENZIONE :

Se si carica la stufa mentre è in funzione e quindi calda utilizzare apposito quanto in dotazione.

NOTA sul combustibile.

DIDA/DIDA PLUS è progettata e programmata per bruciare pellet di legno di diametro di 6 mm circa.

Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento della stufa è indispensabile NON bruciarvi altro.

L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia. EDILKAMIN ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri

lunghezza massima : 40 mm

umidità massima : 8 %

resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una specifica taratura della termostufa, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione.

L'uso di pellet non idoneo può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcamento del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

INDICAZIONE DEL DISPLAY

OFF Fase di spegnimento in corso, durata circa 10 minuti

ON AC Stufa in prima fase accensione, caricamento pellet ed attesa accensione fi amma

ON AR Stufa in seconda fase accensione, avvio com bustione a regime

PH Stufa in fase di riscaldamento scambiatore aria

P1-P2-P3 Livello di potenza impostato

10....30°C Livello temperatura desiderato nell'ambiente di installazione della stufa

Pu Pulizia automatica del crogiolo in atto

SF Stop Fiamma: blocco funzionamento per probabile esaurimento pellet

CP-TS-PA Menù di controllo a disposizione esclusiva mente dei CAT ( Centri Assistenza Tecnica )

AF Accensione Fallita: blocco funzionamento

per mancata accensione

H1.....H9 Sistema in allarme, il numero identifica la causa allarme

Bat1 Batteria orologio esaurita (tipo CR2032)

Fron Abilitazione ventilazione frontale

Cana Abilitazione ventilazione canalizzata

FrCa Abilitate ventilazioni

Quando la stufa è in stand by, si visualizza a display la scritta OFF unitamente alla potenza impostata se la stufa è in MANUALE, oppure si visualizza a display la scritta OFF unitamente alla temperatura impostata se la stufa è in AUTOMATICO.

RIEMPIMENTO COCLEA.

La ricarica del condotto di trasporto del pellet (coclea) si rende necessaria solo nel caso di stufa nuova (in fase di prima accensione) oppure se la stufa è rimasta completamente senza pellet.

Per attivare tale ricarica premere simultaneamente i tasti

visualizza a display la scritta "RI".

La funzione di ricarica termina automaticamente dopo 240"

oppure alla pressione del tasto

Indica il funzionamento del ventilatore

Indica il funzionamento del motoriduttore carico pellet

Indica che si stà operando all'interno del menù parametri (solo CAT)

Indica timer attivo, è stata scelta una programmazione oraria automatica

Tasto ACCENSIONE/SPEGNIMENTO serve anche per salvare/uscire

Tasto di selezione: Automatico / Manuale/ Menù regolazione

Tasto per DECREMENTO potenza/temperatura e scorrimento indietro del dato selezionato

Tasto per INCREMENTO potenza/temperatura e scorrimento avanti del dato selezionato

ISTRUZIONI D'USO

ACCENSIONE

Con stufa in stand-by, (dopo aver verifi cato che il crogiolo sia

pulito), premere il tasto 📄, si avvia la procedura di accensione. A display si visualizza la scritta “AC” (avvio combustione); superati alcuni cicli di controllo e successivamente al verifi carsi dell'accensione del pellet, a display si visualizza la scritta “AR” (accensione riscaldamento).

Questa fase durerà per alcuni minuti permettendo il corretto completamento dell'accensione ed il riscaldarsi dello scambia- tore della stufa.

Trascorsi alcuni minuti la stufa passerà in fase di riscaldamento, indicando a display la scritta "PH".

Successivamente, in fase lavoro, viene indicata la potenza selezionata nel caso di funzionamento manuale oppure la temperatura selezionata nel caso di funzionamento automatico.

SPEGNIMENTO

Premendo il tasto la stufa accesa si avvia la fase di spegnimento che prevede:

• Interruzione della caduta del pellet
• Esaurimento del pellet presente nel crogiolo mantenendo attivo il ventilatore fumi (10 minuti)
• Raffreddamento del corpo stufa mantenendo attivo il ventilatore (10 minuti)
• L'indicazione "OFF" a display unitamente ai minuti mancanti al termine spegnimento

Durante la fase di spegnimento non sarà possibile riaccendere la stufa, terminata la fase di spegnimento il sistema si riposiziona automaticamente in stand-by (si visualizza a display la scritta OFF unitamente alla potenza impostata se la stufa è in MA-

NUALE, oppure si visualizza a display la scritta OFF unitamente alla temperatura impostata se la stufa è in AUTOMATICO).

Nella modalità di funzionamento MANUALE si imposta la potenza in cui far lavorare la stufa, indipendentemente dalla temperatura del locale in cui è installata.

Per selezionare la modalità di funzionamento MANUALE pre

mere il tasto set unpostando a display ad esempio "P2" (potenza 2).

E' possibile aumentare la potenza premendo il tasto oppu

re diminuirla premendo il tasto

Nella modalità di funzionamento AUTOMATICO si imposta la temperatura obiettivo da ottenere nel locale dove è installata la stufa.

La stufa autonomamente modula le potenze in funzione della differenza tra la temperatura desiderata (impostata a display) e la temperatura rilevata dalla sonda nel locale; al raggiungimento della temperatura desiderata la stufa funzionerà al minimo portandosi in potenza 1.

Per selezionare la modalità di funzionamento AUTOMATICA

premere il tasto set impostando a display ad esempio 20°C.

E' possibile aumentare la temperatura desiderata premendo il

tasto oppure diminuirla premendo il tasto .

Durante il funzionamento in modalità AUTOMATICA, si visualizza alternativamente a display la temperatura desiderata e la potenza scelta automaticamente dal sistema modulante.

FUNZIONE COMFORT CLIMA

Funzione adatta in presenza di installazioni della stufa in ambienti di piccola metratura oppure, nelle mezze stagioni, dove il funzionamento in potenza minima procura comunque un eccessivo riscaldamento.

Questa funzione, gestita in automatico, permette di spegnere la stufa al superamento della temperatura ambiente desiderata.

Sul display apparirà la scritta “CC OF” indicando i minuti mancanti allo spegnimento.

Quando la temperatura nell'ambiente torna a scendere al di sotto del valore impostato, la stufa si riaccende automaticamente. Chiedere l'eventuale attivazione di questa funzione al CAT al momento della prima accensione.

FUNZIONE ATTIVAZIONE REMOTA (porta AUX)

Per mezzo di un apposito cavo di collegamento optional (cod. 640560) è possibile accendere/spegnere la stufa utilizzando un dispositivo remoto quale: un attivatore telefonico GSM, un termostato ambiente, un consenso derivate da impianto domotico, o comunque di un dispositivo con contatto pulito avente la seguente logica:

Contatto aperto = stufa spenta

Contatto chiuso = stufa accesa

L'attivazione e la disattivazione avviene con 10" di ritardo dal trasferimento dell'ultimo comando.

Nel caso di collegamento della porta attivazione remota, sarà comunque possibile accendere e spegnere la stufa dal pannello comandi; la stufa si attiverà sempre rispettando l'ultimo ordine ricevuto, accensione o spegnimento esso sia.

REGOLAZIONE VENTILAZIONE

Nel caso sia stato installato il kit di canalizzazione il CAT provvederà all'attivazione del menù di selezione modalità di ventilazione.

Premendo il tasto SET per 2" entriamo nel menù di selezione

modo ventilazione, con i tasti possiamo impostare le seguenti modalità di funzionamento:

“Fron”: con questa impostazione è attiva unicamente la ventilazione frontale della stufa

“Cana”: con questa impostazione si attiva la ventilazione canalizzata della stufa.

Un apposito programma gestisce il funzionamento della ventilazione in funzione della potenza calorica prodotta dalla stufa.

“Fr Ca”: con questa impostazione sono attive entrambe le ventilazioni, quella frontale e quella canalizzata.

Un apposito programma gestisce il funzionamento della ventilazione in funzione della potenza calorica prodotta dalla stufa.

Il ventilatore frontale modula la sua velocità in funzione della potenza di lavoro della stufa (sia in automatico che in manuale), il ventilatore canalizzato si attiva sempre alla velocità massima per garantire un flusso d'aria efficiente alla bocchetta di canalizzazione del locale attiguo.

ISTRUZIONI D'USO

IMPOSTAZIONE: OROLOGIO E PROGRAMMA- ZIONE SETTIMANALE

Premere per 5" il tasto SET, si entra nel menù di programmazione e compare a display la scritta "TS".

Premere i tasti fi no a visualizzare “Prog” e premere SET.

Premendo i tasti possiamo selezionare le seguenti impostazioni:

- Pr OF: Abilita o disabilita completamente l'utilizzo del timer.

Per attivare il timer premere il tasto SET ed impostare "On"

con i tasti ▼ ▲, per disattivarlo impostare “OFF”, confermare l’impostazione con il tasto SET, per uscire dalla programmazione premere il tasto ESC.

- Set: permette l'impostazione dell'ora e del giorno corrente.

Per impostare l'ora corrente selezionare a display la sigla "SET", confermare la selezione con il tasto SET, impostiamo

l'ora corrente, con il tasto si incrementa l'orario di 15' ad

ogni pressione, con il tasto 📋 si decrementa l'orario di 1'ad ogni pressione; confermare l'impostazione con il tasto SET, impostare il giorno della settimana corrente utilizzando i tasti

(Es, Lunedì=Day 1), confermare la programmazione con il tasto SET, terminato l'inserimento dell'ora/giorno comparira' sul display 'Prog', per continuare con la programmazione per Pr1/Pr2/Pr3 premere SET oppure premere 'ESC' per uscire dalla programmazione.

- Pr 1: Questo è il programma n° 1, in questa fascia si imposta un orario di accensione, un orario di spegnimento ed i giorni ai quali applicare la fascia oraria Pr 1.

Per impostare la fascia Pr 1, selezionare con i tasti "Pr 1", confermare la selezione con il tasto SET, compare

brevemente al display “On P1”, impostare con i tasti l'ora di accensione della fascia Pr 1, confermare con SET, compare brevemente al display “OFF P1”, imp

quindi con i tasti 📋 l'ora di spegnimento della fascia Pr 1 e confermare con il tasto SET.

Proseguiamo con assegnare la fascia appena programmata ai vari giorni della settimana, con il tasto SET si scorrono i giorni da day 1 a day 7, dove day 1 è inteso come Lunedì e day 7

come Domenica, con i tasti 📋 si attiva o disattiva il programma Pr 1 nel giorno selezionato al display (Esempio: On d1=attivo oppure Of d1 =disattivo).

Terminata la programmazione comparira' sul display 'Prog', per continuare la programmazione Pr 2/Pr 3 premere 'set' e ripetere la procedura appena descritta oppure premere 'ESC' per uscire dalla programmazione.

- Esempio di programmazione:

Pr 1

On 07:00 / OF 09:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day 3 Day 4 Day 5 Day	6 Day 7
On On On On On Off Off

Pr 2:

Permette di impostare una seconda fascia oraria, per le modalità di programmazione seguire le stesse istruzioni del programma Pr 1. Esempio di programmazione Pr 2 On 17:00 / OF 23:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day	3 Day 4 Day 5 Day	6 Day 7
On On On On				On	Off Off

Pr 3:

Permette di impostare una terza fascia oraria, per le modalità di programmazione seguire le stesse istruzioni del programma Pr 1 e Pr 2. Esempio di programmazione Pr 3 On 09:00 / OF 22:00: rosso=attivo verde=disattivo

Day 1 Day 2 Day 3 Day 4 Day 5 Day	6 Day 7
Off Off Off Off Off On On

ISTRUZIONI D'USO

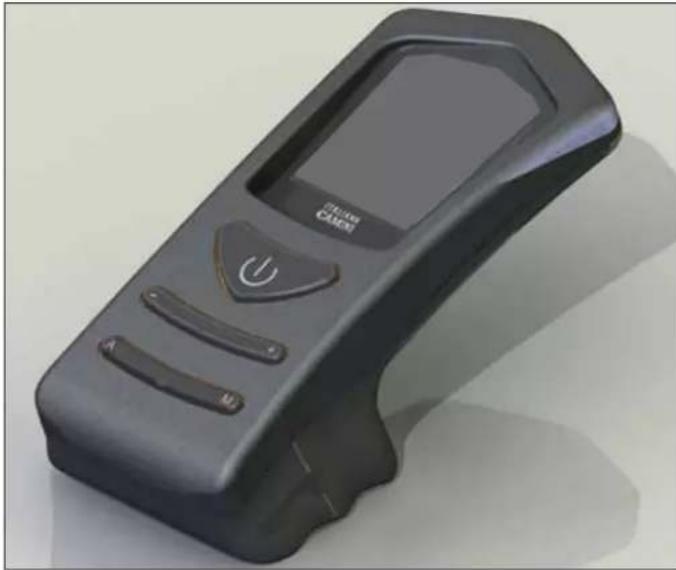

TELECOMANDO cod. 633280 (optional)

: tasto accensione/spegnimento

• : tasto per incrementare la potenza/temperatura di lavoro (all'interno di un menù incrementa la variabile visualizzata)
• : tasto per decrementare la potenza/temperatura di lavoro (all'interno di un menù decrementa la variabi le visualizzata)

A : tasto per passare alternativamente dalla funzione manuale a quella automatica

M : tasto per passare alternativamente dalla funzione automatica a quella manuale

• Il telecomando trasmette con segnale infrarosso, il led di trasmissione segnale deve essere in linea visiva con il led di ricezione della stufa perché vi sia una corretta trasmissione, in campo libero quindi privo di ostacoli, abbiamo una distanza coperta di 4-5mt.
• Il telecomando funziona con 3 batterie alcaline da 1,5V size AAA, la durata delle batterie dipende dell'uso ma copre comunque abbondantemente l'utilizzo dell'utente medio per un'intera stagione.
• L'accensione della retroilluminazione dei tasti alla pressione di uno degli stessi, indica che il telecomando sta trasmettendo il segnale; il "beep" proveniente dalla stufa ne conferma la ricezione.
• Il telecomando deve essere pulito con un panno umido senza spruzzare prodotti detergenti o liquidi direttamente su di esso, usare in ogni caso detergenti neutri privi di sostanze aggressive.
• Maneggiare con cura il telecomando, una caduta accidentale potrebbe provocarne la rottura.

• Con il telecomando possono inoltre essere eseguite tutte le operazioni eseguibili da pannello sinottico.

• La temperatura di lavoro è: 0-40°C

• La corretta temperatura di stoccaggio è : -10/+50°C
• Umidità di lavoro: 20-90% U.R. senza condensa
• Grado di protezione: IP 40
• Peso del telecomando con pile inserite: 160gr

NOTA PER IL CAT: Un telecomando infrarosso si identifi ca facilmente da un radiocomando perché ha il led di trasmissione in punta, vedi foto "A" sopra riportata.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti". Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa.

LA MANCATA MANUTENZIONE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica.

• Deve essere effettuata con l'aiuto di un aspirapolvere
  • L'intera procedura richiede pochi minuti.

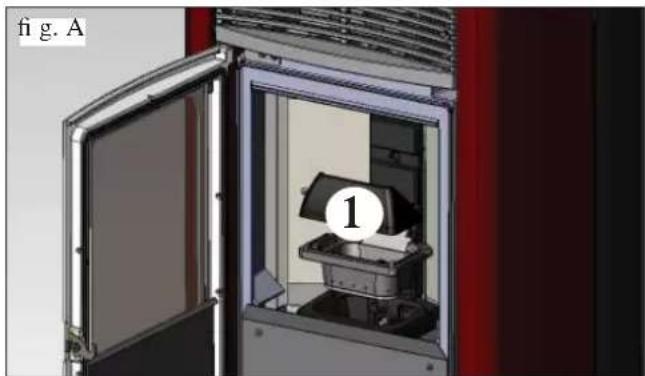

• Aprire l'antina, estrarre il crogiolo (1 - fi g. A) e rovesciare i residui nel cassetto cenere (2 - fi g. B).
• NON SCARICARE I RESIDUI DELLA PULIZIA NEL SERBATOIO DEL PELLET.
• Estrarre e svuotare il cassetto cenere (2 - fi g. B) in un contenitore non infi ammabile (la cenere potrebbe contenere parti ancora calde e/o braci).
• Aspirare l'interno del focolare, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.

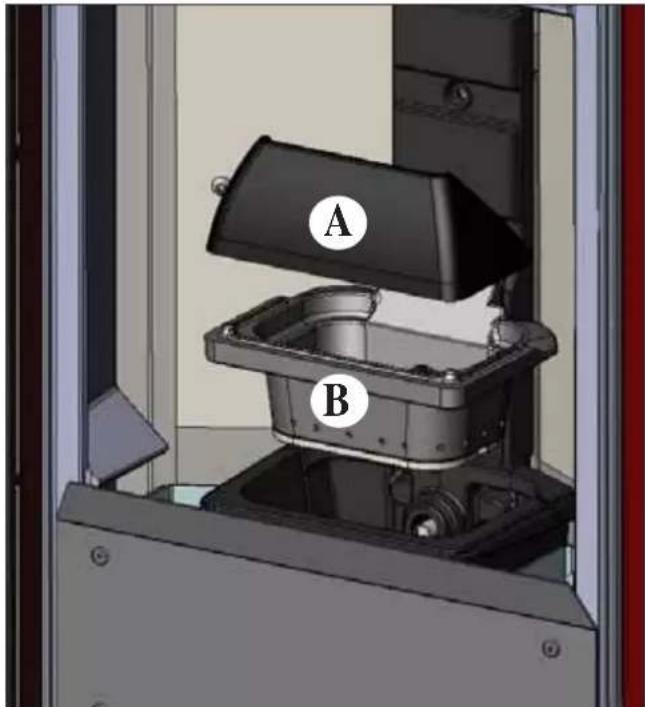

• Togliere il crogiolo (1 - fi g. A) e scrostarlo con la spatolina in dotazione, pulire eventuali occlusioni dei fori.
• Aspirare il vano crogiolo, pulire i bordi di contatto del crogiolo con la sua sede.
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

MANUTENZIONE SETTIMANALE

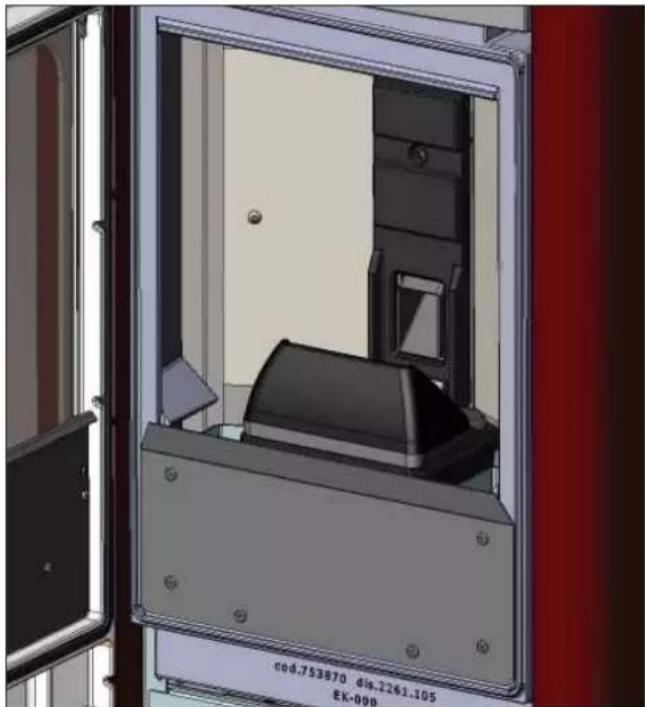

• Togliere il cassetto cenere (2 - fi g. B) ed estrarre la paratia passaggio fumi (3 - fi g. C-D) posta sotto al crogiolo, sollevandola verso l'alto e aspirare il fondo (4 - fi g. D).
• Estrarre il cielino (5 - fig. E) e rovesciare i residui nel cassetto cenere.

MANUTENZIONE STAGIONALE

(a cura del CAT - centro assistenza tecnica)

Consiste nella:

• Pulizia generale interna ed esterna
- Pulizia accurata dei tubi di scambio orizzontali posti all'interno della griglia uscita aria calda ubicata nella parte alta del frontale della stufa
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Svuotamento del serbatoio pellet e aspirazione del fondo.
- Pulizia estrattore fumi, verifi ca meccanica dei giochi e dei fi ssaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
- Pulizia condotto fumi e tubi di scambio verticali posti dietro le paratie all'interno del focolare
- Pulizia del vano ventilatore estrazione fumi, pulizia pressostato,
- Controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
• Pulizia /controllo del pannello sinottico
- Ispezione visiva dei cavi elettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifi ca giochi assieme coclea-motoriduttore
- Sostituzione della guarnizione portello
- Collaudo funzionale: caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.

ATTENZIONE !!!

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) (fig. 1) con il crogiolo inferiore (B) (fig. 1) può compromettere il funzionamento della stufa. Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (fig. 2) senza presenza di cenere o incombusti sul perimetro di contatto.

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

N.B.:

• E' vietata ogni modifi ca non autorizzata
• Utilizzare pezzi di ricambio raccomandati dal costruttore
• L'impiego di componenti non originali implica la decadenza della garanzia

A B

fig.1

In caso di problemi la stufa si arresta automaticamente eseguendo l'operazione di spegnimento e sul display si visualizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni).

Non staccare mai la spina durante la fase di spegnimento per blocco.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (600 secondi

con riscontro sonoro) e quindi premere il tasto

Non riaccendere la stufa prima di aver verificato la causa del blocco e RIPULITO/SVUOTATO il crogiolo.

SEGNALAZIONI DI EVENTUALI CAUSE DI BLOCCO E INDICAZIONI E RIMEDI:

1) Segnalazione: H1) Verifica/flu. aria (interviene se il sensore di flusso rileva flusso aria comburente insufficiente).

Inconveniente: Spegnimento per mancanza depressione in camera di combustione

Azioni: Il flusso può essere insufficiente se c'è portello aperto, tenuta non perfetta del portello (es. guarnizione), se c'è problema di aspirazione aria o di espulsione fumi, oppure crogiolo intasato.

Controllare:

- chiusura portello

• canale di aspirazione aria comburente (pulire facendo attenzione agli elementi del sensore di flusso):
• pulire il sensore di flusso con aria secca (tipo per tastiera di PC)

- posizione stufa: non deve essere addossata al muro

• posizione e pulizia crogiolo (con frequenza legata al tipo di pellet)
• canale da fumo (pulire)
• installazione (se non è a norma e presenta più di 3 curve, lo scarico fumi non è regolare)

Se si sospetta un malfunzionamento del sensore, fare collaudo a freddo. Se variando le condizioni, aprendo il portello ad esempio, il valore visualizzato non cambia, è un problema di sensore.

L'allarme depressione può verificarsi anche durante la fase di accensione, in quanto il sensore di flusso inizia a monitorare dal 90° dopo lo start ciclo accensione.

2) Segnalazione: H2) Avaria motore espulsione fumi (interviene se il sensore giri estrattore fumi rileva un'anomalia)

Inconveniente: Spegnimento per rilevazione anomalia giri estrattore fumi

Azioni: • Verificare funzionalità estrattore fumi (collegamento sensore di giri) (CAT)

• Verifi care pulizia canale da fumo
• Verifi care impianto elettrico (messa a terra)
• Verifi care scheda elettronica (CAT)

3) Segnalazione: SF (H3) Stop fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fi amma)

Inconveniente: Spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché:

- Verifi care mancanza pellet nel serbatoio

• Verificare se troppo pellet ha soffocato la fiamma, verificare qualità pellet (CAT)
• Verificare se è intervenuto il termostato di massima (CAT)
• Verificare se il pressostato ha “staccato” l’alimentazionale motoriduttore (verifica canna fumaria, ect) (CAT)

4) Segnalazione: AF (H4) Accensione fallita (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio).

Inconveniente: Spegnimento per temperatura fumi non corretta in fase di accensione.

Distinguere i due casi seguenti:

NON è comparsa fi amma

Azioni: Verificare: • posizionamento e pulizia del crogiolo

• funzionalità resistenza di accensione (CAT)
• temperatura ambiente (se inferiore 3^ serve diavolina) e umidità.
• Provare ad accendere con diavolina.

E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio

Azioni: Verificare: • funzionalità termocoppia (CAT)

- temperatura di avvio impostata nei parametri (CAT)

5) Segnalazione: H5 blocco black out (non è un difetto della stufa).

Inconveniente: Spegnimento per mancanza energia elettrica

Azioni: Verificare allacciamento elettrico e cali di tensione.

CONSIGLI PER POSSIBILI INCONVENIENTI

6) Segnalazione: H6 termocoppia guasta o scollegata

Inconveniente: Spegnimento per termocoppia guasta o scollegata

Azioni: Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a freddo (CAT).

7) Segnalazione: H7 over temperatura fumi (spegnimento per eccessiva temperatura dei fumi)

Inconveniente: Spegnimento per superamento temperatura massima fumi.

Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, “deriva” del motoriduttore, mancanza di presa aria nel locale.

8) Segnalazione: "Bat. 1"

Inconveniente: La stufa non si ferma, ma si ha la scritta a display.

Azioni: • Deve essere sostituita la batteria tampone sulla scheda.

9) Segnalazione: A LC: Interviene quando viene rilevato un anomalo assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - pressostato - termostato serbatoio - collegamenti elettrici e scheda elettronica

10) Segnalazione: A HC: Interviene quando viene rilevato un anomalo ed eccessivo assorbimento di corrente del motoriduttore.

Azioni: Verificare funzionamento (CAT): motoriduttore - Collegamenti elettrici e scheda elettronica.

N.B.:

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

IMPORTANTE !!!

Nel caso si manifestasse un principio di incendio nella stufa, nel canale da fumo o nella canna fumaria, procedere come segue:

• Staccare alimentazione elettrica
• Intervenire con estintore ad anidride carbonica CO,
• Richiedere l'intervento dei Vigili del fuoco

NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA!

Successivamente richiedere la verifica dell'apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato Edilkamin e far verifi care la canna fumaria da un tecnico autorizzato.

CHECK LIST

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato che ha rilasciato la garanzia
• Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della stufa
• Il canale da fumo presenta: massimo 3 curve massimo 2 metri in orizzontale
  • comignolo oltre la zona di refl usso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inserito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

OPTIONAL

COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 762210).

E' possibile ottenere l'accensione a distanza facendo collegare dal CAT (centro assistenza tecnica) il combinatore telefonico alla porta seriale dietro la stufa, tramite cavetto optional (cod. 640560).

KIT CANALIZZAZIONE (cod. 758510) da installare a cura Centro Assistenza Tecnico Autorizzato

KIT 11 per la canalizzazione aria calda in N° 1 locale attiguo, con lunghezza del tubo di canalizzazione max 1,5 mt (cod. 645700).

KIT 11 BIS per la canalizzazione aria calda in N° 1 locale non attiguo, con lunghezza del tubo di canalizzazione max 5 mt (cod. 645710).

TELECOMANDO (cod. 633280)

ACCESSORI PER LA PULIZIA

GlassKamin

Utile per la pulizia del vetro ceramico

Utile per la pulizia del focolare

Dear Sir/Madam

• Togliere il cassetto cenere (2 - fi g. B) ed estrarre la paratia passaggio fumi (3 - fi g. C-D) posta sotto al crogiolo, sollevandola verso l'alto e aspirare il fondo (4 - fi g. D).
• Estrarre il cielino (5 - fig. E) e rovesciare i residui nel cassetto cenere.

I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo).

Nel caso di omissioni di regolari controlli e della pulizia, si aumenta la probabilità di un incendio del comignolo.

UWAGA
