MANUALE UTENTE MOON EDILKAMIN

I Installazione, uso e manutenzione p. 2

La ringraziamo e ci complimentiamo con Lei per aver scelto il nostro prodotto.

Prima di utilizzarlo, Le chiediamo di leggere attentamente questa scheda, al fine di poterne sfruttare al meglio ed in totale sicurezza tutte le prestazioni.

Per ulteriori chiarimenti o necessità contatti il RIVENDITORE presso cui ha effettuato l'acquisto o visiti il nostro sito internet www.edilkamin.com alla voce CENTRI ASSISTENZA TECNICA.

NOTA

- Dopo aver disimballato la stufa, si assicuri dell'integrità e della completezza del contenuto (rivestimento, telecomando con display, maniglia "manofredda", libretto di garanzia, quanto, scheda tecnica, spatola, sali deumidificanti, chiave a brugola).

In caso di anomalie si rivolga subito al rivenditore presso cui ha effettuato l'acquisto, cui va consegnata copia del libretto di garanzia e del documento fiscale d'acquisto.

- Messa in servizio/collaudo

Dev'essere assolutamente eseguita dal - Centro Assistenza Tecnica - autorizzato Edilkamin (CAT) pena la decadenza della garanzia. La messa in servizio così come descritta dalla norma UNI 10683 consiste in una serie di operazioni di controllo eseguite a stufa installata e finalizzate ad accertare il corretto funzionamento del sistema e la rispondenza dello stesso alle normative.

Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino.

• installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l'azienda produttrice da ogni eventuale danno derivante dall'uso.
• il numero di tagliando di controllo, necessario per l'identificazione della stufa, è indicato :
• nella parte alta dell'imballo
• sul libretto di garanzia reperibile all'interno del focolare
• sulla targhetta applicata sul retro dell'apparecchio;

Detta documentazione dev'essere conservata per l'identificazione unitamente al documento fiscale d'acquisto i cui dati dovranno essere comunicati in occasione di eventuali richieste di informazioni e messi a disposizione in caso di eventuale intervento di manutenzione;

- i particolari rappresentati sono graficamente e geometricamente indicativi.

La scrivente EDILKAMIN S.p.a. con sede legale in Via Vincenzo Monti 47 - 20123 Milano - Cod. Fiscale P.IVA 00192220192

Dichiara sotto la propria responsabilità che:

La stufa a pellet sotto riportata è conforme al Regolamento UE 305/2011 (CPR) ed alla Norma Europea armonizzata EN 14785:2006

STUFE A PELLET, a marchio commerciale EDILKAMIN, denominate CHERIE - FUNNY - MOON - SPACE - VINTAGE

N° di SERIE: Rif. Targhetta dati Dichiarazione di prestazione (DoP - EK 043-062): Rif. Targhetta dati

Altresì dichiara che:

stufe a pellet di legno CHERIE - FUNNY - MOON - SPACE - VINTAGE rispettano i requisiti delle direttive europee:

2006/95/CEE - Direttiva Bassa Tensione

2004/108/CEE - Direttiva Compatibilità Elettromagnetica

EDILKAMIN S.p.a. declina ogni responsabilità di malfunzionamento dell'apparecchiatura in caso di sostituzione, montaggio e/o modifiche effettuate non da personale EDILKAMIN senza autorizzazione della scrivente.

Le stufe scaldano l'aria utilizzando come combustibile il pellet di legno, la cui combustione è gestita elettronicamente. Di seguito ne è illustrato il funzionamento (le lettere fanno riferimento alla figura 1).

Il combustibile (pellet) viene prelevato dal serbatoio di stoccaggio che si apre a pressione (A - vedi anche pag. 22) e, tramite una coelca (B) attivata da motoriduttore (C), viene trasportato nel crogiolo di combustione (D).

L'accensione del pellet avviene tramite aria calda prodotta da una resistenza elettrica (E) e aspirata nel crogiolo tramite un ventilatore estrattore fumi (F). I fumi prodotti dalla combustione, vengono estratti dal focolare tramite lo stesso ventilatore, ed espulsi dal bocchettone (G) ubicato nella zona bassa del retro delle stufe.

Le stufe permettono la canalizzazione dell'aria calda, in modo da veicolarla per riscaldare locali adiacenti.

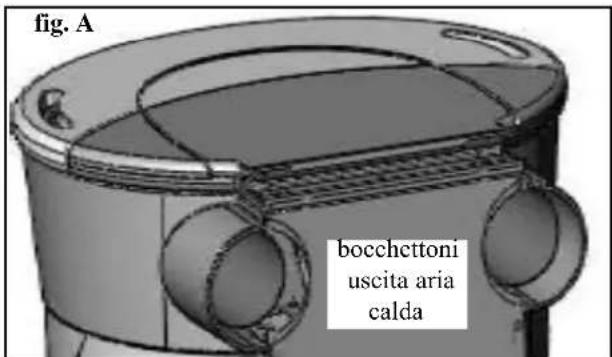

Sul retro delle stufe sono presenti due bocchettoni ∅10 cm maschio per il collegamento della canalizzazione aria calda.

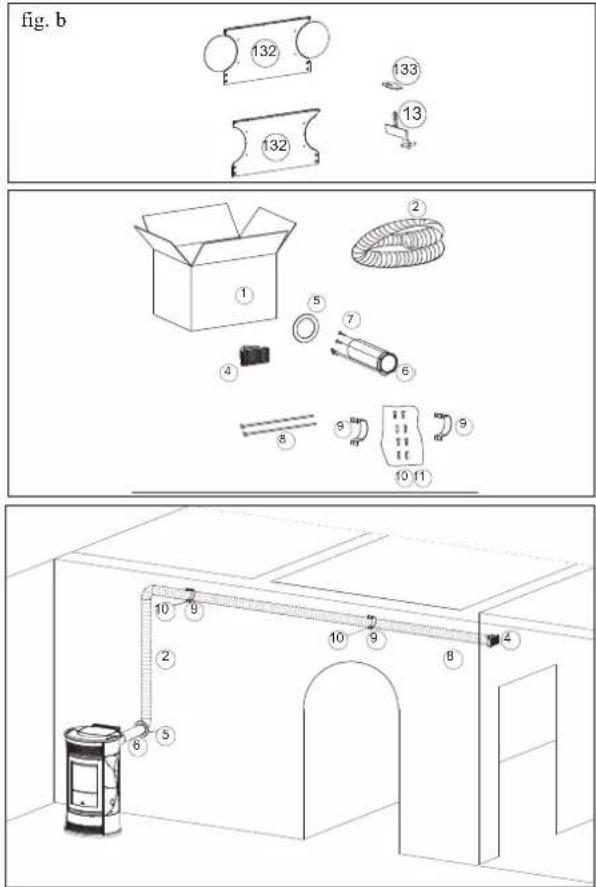

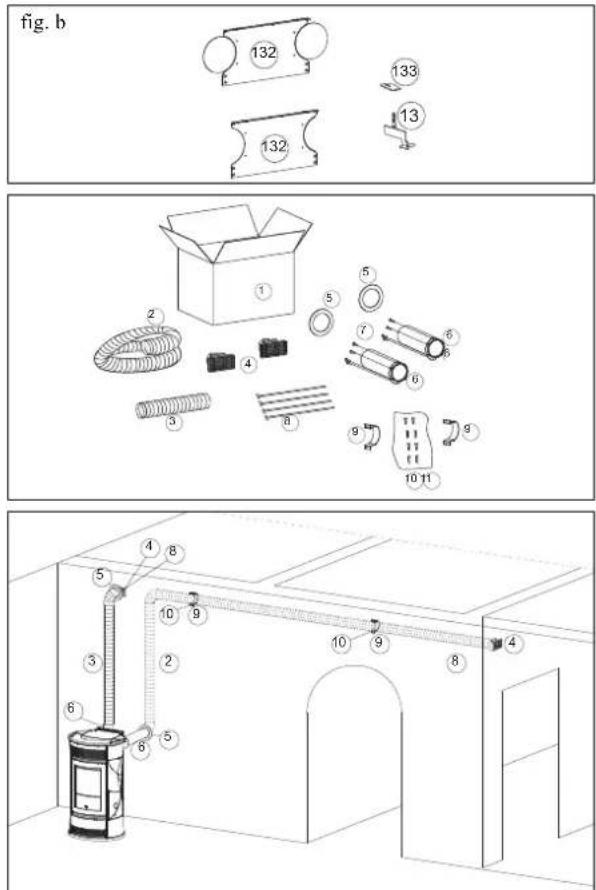

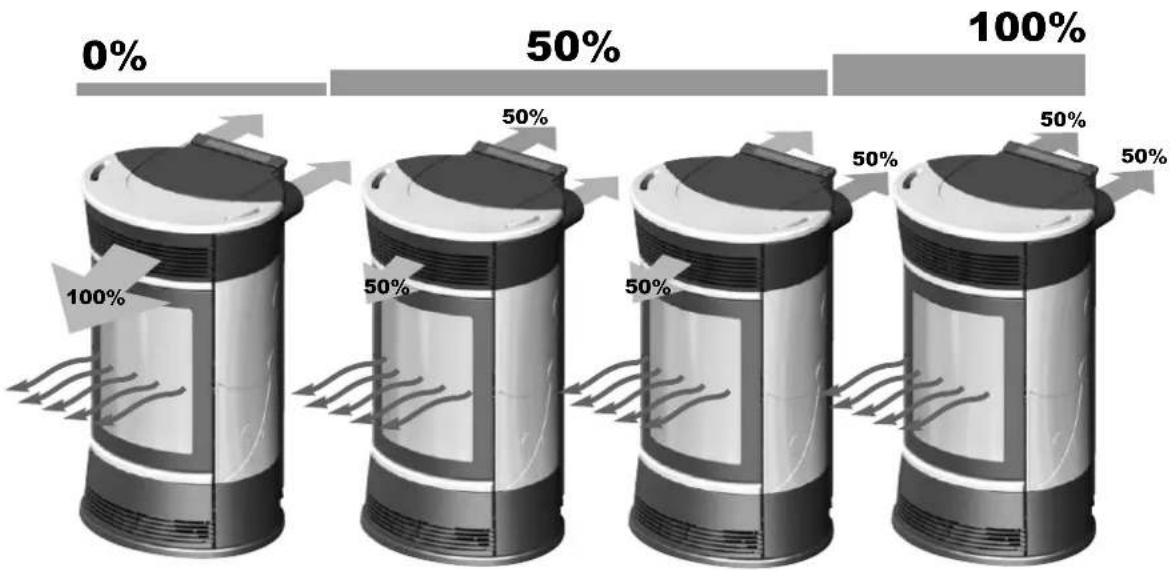

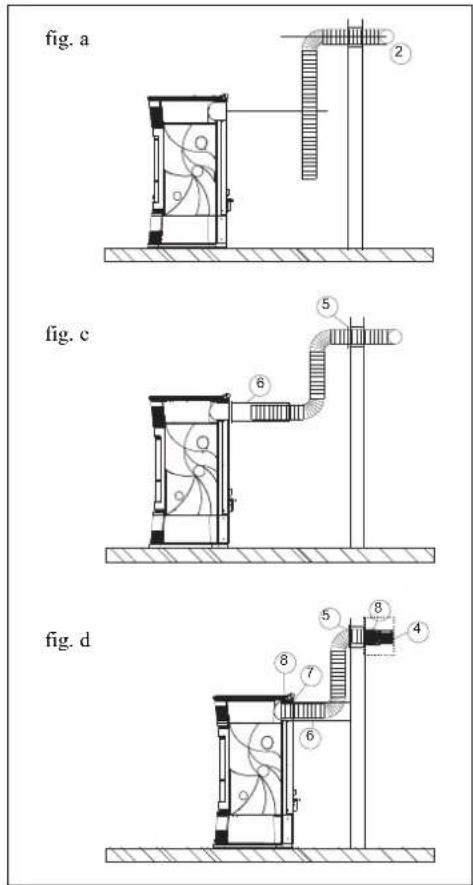

Per canalizzare l'aria calda in uno o due locali attigui, la stufa è dotata di due bocchettoni sul retro ai quali devono essere collegati appositi tubi in alluminio.

Per agevolare la distribuzione dell'aria calda sono disponibili i KIT 10 e KIT 10 BIS optional (vedi pag. 18-19-20).

La quantità di combustibile e l'estrazione fumi/alimentazione aria comburente, sono regolate tramite scheda elettronica dotata di software con sistema Leonardo® al fine di ottenere una combustione ad alto rendimento e basse emissioni.

Sul top è installato il pannello sinottico (M) che consente la gestione e la visualizzazione di tutte le fasi di funzionamento. Le principali fasi possono essere gestite anche attraverso il telecomando. La stufa è dotata sul retro di una presa seriale per collegamento (con cavetto optional cod. 621240) a dispositivi di accensione remota (quali combinatori telefonici, cronotermostati ect.).

La porta si apre utilizzando l'apposita maniglia "manofredda". Le stufe sono realizzate con una struttura interna completamente in ghisa.

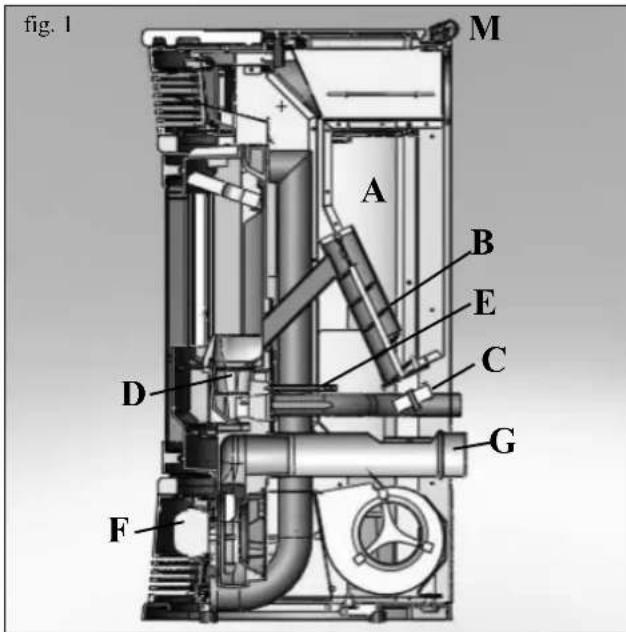

fig. 1 M A B E C D G F

INFORMAZIONI PER LA SICUREZZA

Le stufe sono progettate per scaldare, attraverso una combustione automatica di pellet nel focolare, il locale nel quale si trovano, per irraggiamento e per movimento di aria che esce dalle griglie frontali, e i locali attigui tramite il movimento dell'aria canalizzabile dai bocchettoni sul retro.

- L'apparecchio non è destinato a essere usato da persone, bambini compresi, le cui capacità fi siche, sensoriali o mentali, siano ridotte. I bambini devono essere sorvegliati per sincerarsi che non giochi con l'apparecchio.

- Gli unici rischi derivabili dall'impiego delle stufe sono legati a un non rispetto dell'installazione o a un diretto contatto con parti elettriche in tensione (interne) o a un contatto con fuoco e parti calde (vetro, tubi, uscita aria calda) o all'introduzione di sostanze estranee.

- Usare come combustibile solo pellet di legno.

- Nel caso di mancato funzionamento di componenti, le stufe sono dotate di dispositivi di sicurezza che ne garantiscono lo spegnimento, da lasciar avvenire senza intervenire.

- Per un regolare funzionamento la stufa deve essere installata rispettando quanto su questa scheda e durante il funzionamento non deve essere aperta la porta: la combustione è infatti gestita automaticamente e non necessita di alcun intervento.

- In nessun caso devono essere introdotte nel focolare o nel serbatoio sostanze estrance.

- Per la pulizia del canale da fumo (tratto di canna che collega il bocchettone di uscita fumi della stufa con la canna fumaria) non devono essere utilizzati prodotti infiammabili.

- Le parti del focolare e del serbatoio devono essere solo aspirate con aspirapolvere a FREDDO.

- Il vetro può essere pulito a FREDDO con apposito prodotto (es. GlassKamin Edilkamin) e un panno.

- Non pulire a caldo.

- Assicurarsi che le stufe vengano posate e accese da (centro assistenza tecnica) CAT abilitato Edilkamin secondo le indicazioni della presente scheda.

- Durante il funzionamento della stufa, i tubi di scarico e la porta raggiungono alte temperature (non toccare senza l'apposito guanto).

- Non depositare oggetti non resistenti al calore nelle immediate vicinanze della stufa.

- Non usare MAI combustibili liquidi per accendere la stufa o ravvivare la brace.

- Non occludere le aperture di aerazione nel locale di installazione, né gli ingressi di aria della stufa stessa.

- Non bagnare la stufa, non avvicinarsi alle parti elettriche con le mani bagnate.

• Non inserire riduzioni sui tubi di scarico fumi.

- La stufa deve essere installata in locali adeguati alla prevenzione antincendio e serviti da tutti i servizi (alimentazione e scarichi) che l'apparecchio richiede per un corretto e sicuro funzionamento.

• IN CASO DI FALLITA ACCENSIONE, NON RIPE-TERE L'ACCENSIONE PRIMA DI AVERE SVUOTATO IL CROGIOLO (PUO' PROVOCARE DANNI).

CARATTERISTICHE

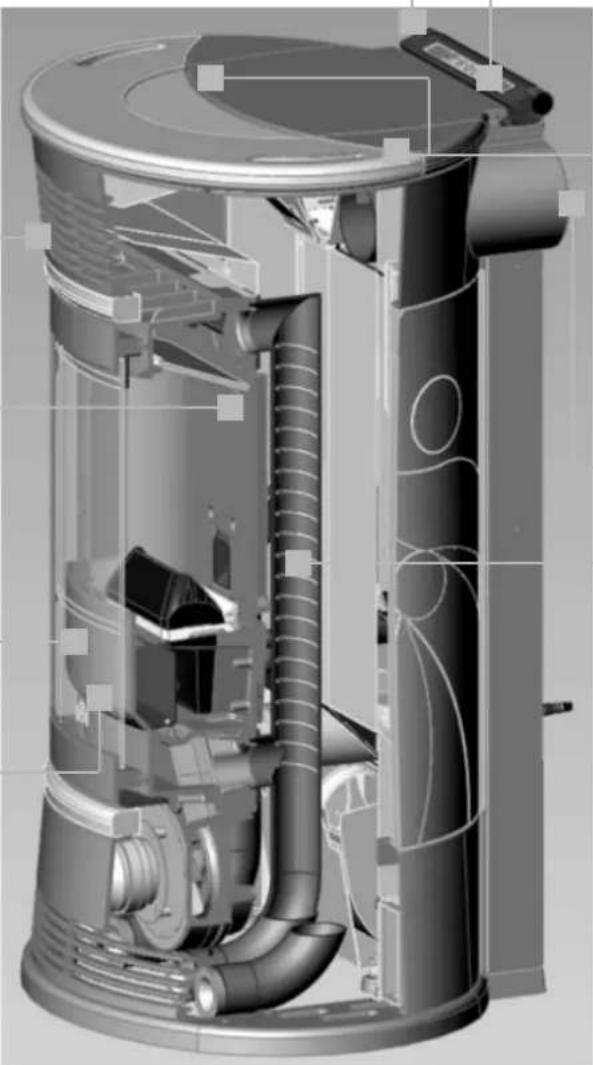

Telecomando per gestire a distanza accensione, spegnimento, funzionamento auto-

matico e manuale.

Griglia frontale per la diffusione di aria calda in ambiente.

Struttura monoblocco in ghisa per una straordinaria solidità ed un eccezionale rendimento termico.

Porta con vetro ceramico curvo serigrafato, automatica- mente sempre pulito.

Per l'apertura utilizzare maniglia "manofredda"

Cassetto cenere per facilitare la pulizia del focolare.

Top multifunzione con pannello sinottico per impostare la temperatura desiderata e gli orari di accensione e spegnimento durante la settimana.

Segnalazione di riserva che indica quando è possibile caricare un intero sacchetto di pellet.

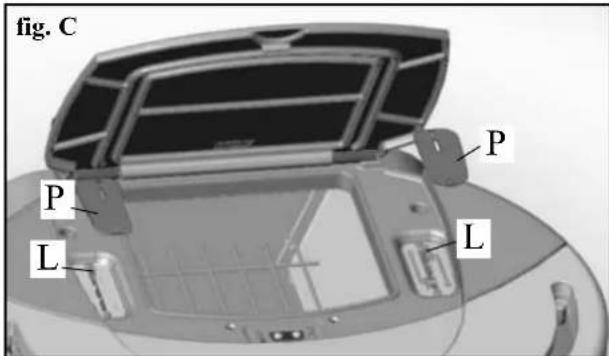

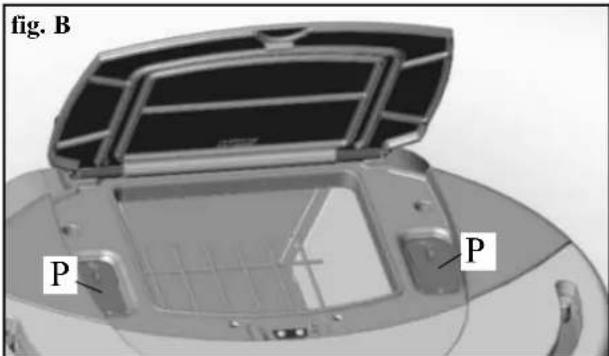

Leve di regolazione, per gestire manualmente la diffusione di aria calda, riscaldando fino a due ambienti adiacenti. (utilizzare apposito rampino)

Serbatoio pellet capicente per un funzionamento prolungato senza necessità di frequenti cariche, con apertura a pressione.

N°2 bocchettoni per canalizzazione aria calda ∅ 10 cm

Scambiatori aria calda Pulizia degli scambiatori estremamente facile grazie all'accesso agevolato agli scambiatori.

Ventilatore potente e silenzioso per il massimo comfort. (800 m³/h)

Sistema"AUTO-CLEAN" per un crogiolo sempre pulito.

FINITURE ESTERNE

CHERIE

• fianchi, top c inserti in ceramica bianco panna
• fianchi, top e inserti in ceramica rossa
• fianchi, top e inserti in ceramica nocciola
• fianchi in acciaio, top e inserti in ceramica grigia
• fianchi in acciaio, top e inserti in bianco panna
• fianchi in acciaio, top e inserti in ceramica rossa

FUNNY

MOON

- fianchi, top e inserti in pietra ollare

SPACE

- fianchi, top e inserti in pictra arenaria

VINTAGE

• fianchi, top e inserti in ceramica bianco speziato
• fianchi, top e inserti in ceramica rossa

CARATTERISTICHE

Le stufe a pellet sono equipaggiate con SISTEMA LEONARDO®.

LEONARDO® è un sistema di sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione.

LEONARDO® garantisce un funzionamento ottimale grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.

Il sistema LEONARDO® ottiene una combustione costante regolando automaticamente il tiraggio in basc alle caratteristiche della canna fumaria (curve, lunghezza, forma, diametro ecc.) ed alle condizioni ambientali (vento, umidità, pressione atmosferica, installazioni in alta quota ecc.).

La canna fumaria deve rispettare le normative e le prescrizioni indicate nella scheda.

Il sistema LEONARDO® è inoltre in grado di riconoscere il tipo di pellet e regolarne automaticamente l'afflusso per garantire attimo dopo attimo il livello di combustione richiesto (utilizzare pellet di legno di diametro di 6 mm circa).

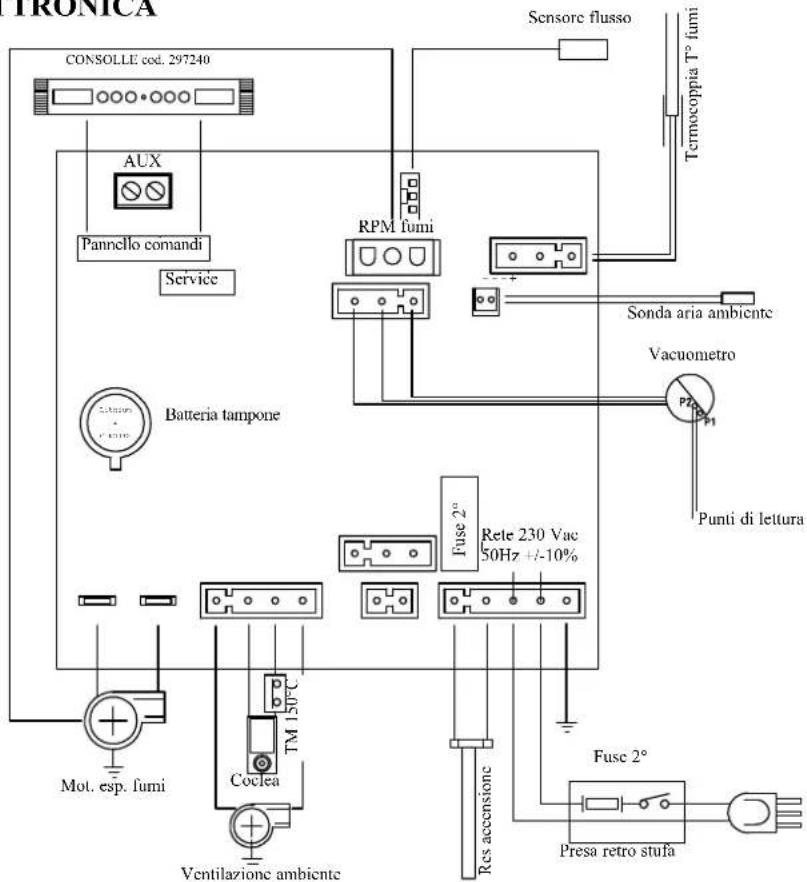

SCHEDA ELETTRONICA

TRONICA CONSOLLE cod. 297240 AUX Pannello comandi Service Batteria tampone Mot. esp. fumi Coclea TM 150°C Ventilazione ambiente RPM fumi Sonda aria ambiente Vacuometro P7 P1 Fuse 2° Rele 230 Vac 50Hz +/-10% Res accensione Fuse 2° Presa retro stufa Sensore flusso Termocoppia T° fumi

PORTA SERIALE

Sull'uscita seriale RS232 con apposito cavetto cod. 621240 è possibile far installare dal CAT un optional per il controllo delle accensioni e spegnimenti, es. combinatore telefonico, termostato ambiente.

BATTERIA TAMPONE

Sulla scheda elettronica è presente una batteria tampone (tipo CR 2032 da 3 Volt). Il suo malfunzionamento (non considerabile difetto di prodotto, ma normale usura) viene indicato con scritta "Control. batteria".

Per maggiori riferimenti all'occorenza, conttatare il CAT che ha effettuato la 1° accensione.

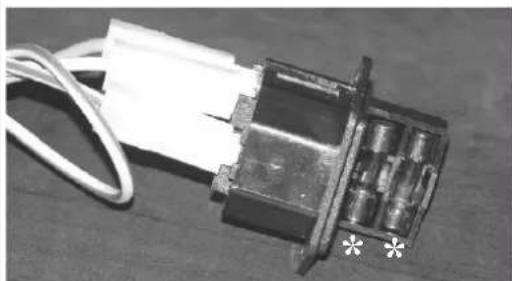

FUSIBILE\*

sulla presa con interruttore posta sul retro della stufa, sono inseriti due fusibili, di cui uno funzionale e l'altro di scorta.

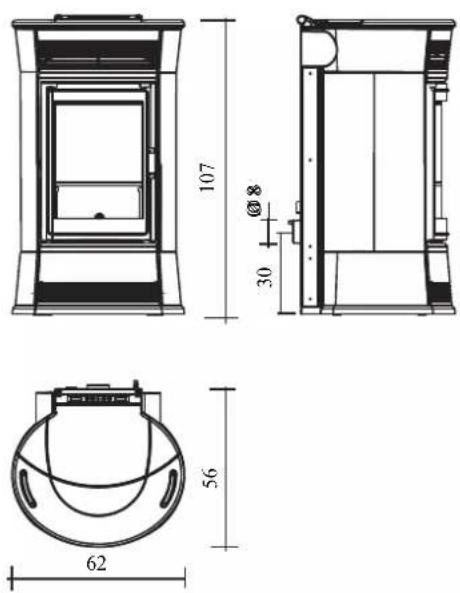

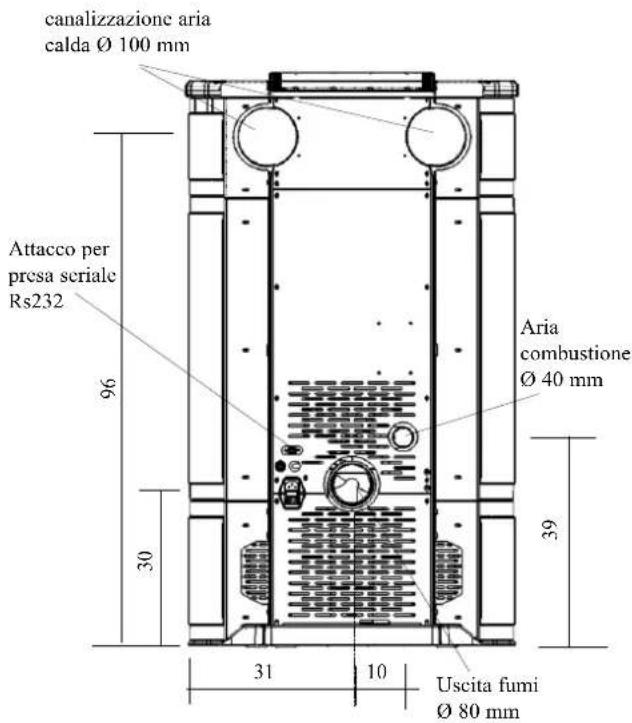

canalizzazione aria calda Ø 100 mm 16,5 16,5 Attacco per presa seriale Rs232 96 30 31 10 Aria combustione Ø 40 mm 39 Uscita fumi Ø 80 mm

107 Ø8 30 56 62

VINTAGE

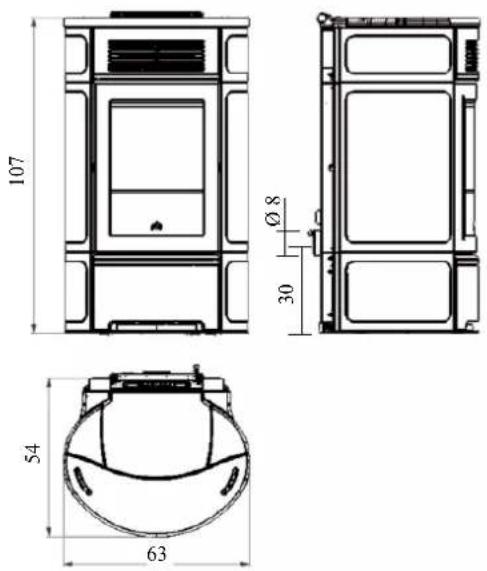

canalizzazione aria calda Ø 100 mm Attacco per presa seriale Rs232 96 30 31 10 Aria combustione Ø 40 mm 39 Uscita fumi Ø 80 mm

107 Ø 8 30 54 63

CARATTERISTICHE

CARATTERISTICHE TERMOTECNICHE
Potenza nominale	11	kW
Rendimento potenza nominale	90,06	%
Emissione CO (13% O2) potenza nominale	0,016	%
Massa fumi potenza nominale	7,25	g/s
Potenza ridotta	5,5	kW
Rendimento potenza ridotta	93,33	%
Emissione CO (13% O2) potenza ridotta	0,044	%
Massa fumi potenza ridotta	4,31	g/s
Massima sovratemperatura fumi	179	°C
Tiraggio minimo	12 / 5	Pa
Autonomia min/max	6 / 13	ore
Consumo combustibile min/max	1,2 / 2,5	kg/h
Capacità scrbatoio	19	kg
Volume riscaldabile*	285	m3
Peso CHERIE con imballo	227	kg
Peso FUNNY con imballo	207	kg
Peso MOON con imballo	243	kg
Peso SPACE con imballo	233	kg
Peso VINTAGE con imballo	226	kg
Diametro condotto fumi (maschio)	80	mm
Diametro condotto presa aria (maschio)	40	mm

* Il volume riscaldabile è calcolato considerando l'utilizzo di pellet con p.c.i. di almeno 4300 Kcal/Kg e un isolamento della casa come da L 10/91 e successive modifiche e una richiesta di calore di 33 Kcal/m³ ora.
* E' importante tenere in considerazione anche la collocazione della stufa nell'ambiente da scaldare.

I dati sopra riportati sono indicativi. EDILKAMIN s.p.a. si riserva di modificare senza preavviso i prodotti per migliorarne le prestazioni.

CARATTERISTICHE ELETTRICHE

Alimentazione 230Vac +/- 10% 50 Hz
Interruttore on/off si
Potenza assorbita media 100 W
Potenza assorbita in accensione 400 W
Frequenza telecomando infrarossi
Protezione su alimentazione generale * (vedi pag. 5)	Fusibile 2AT, 250 Vac 5x20
Protezione su scheda elettronica Fusibile 2AT, 250 Vac 5x20

DISPOSITIVI DI SICUREZZA

TERMOCOPPIA:posta sullo scarico fumi ne rileva la temperatura. In funzione dei parametri impostati controlla le fasi di accensione, lavoro e spegnimento.

SENSORE FLUSSO ARIA:posto nel canale d'aspirazione, interviene quando il flusso dell'aria comburente non è corretto, provocando quindi problemi di depressione nel circuito fumi.

TERMOSTATO DI SICUREZZA:interviene nel caso in cui la temperatura all'interno della stufa è troppo elevata.Blocca il caricamento del pellet provocando lo spegnimento della stufa.

MONTAGGIO RIVESTIMENTO CHERIE

Fase A

Per un corretto montaggio della serie ceramica sulla stufa, procedere come da sequenza (il numero tra parentesi fa riferimento all'esploso della stufa):

Fase A

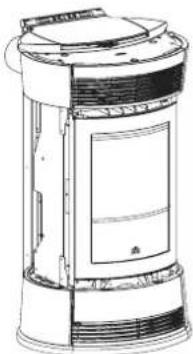

Questa fase presenta la stufa, nello stato in cui si trova dopo essere sballata e posizionata nel locale

Fase B

1) Svitare le viti per togliere i due profili posteriori fis- saggio ceramica (82) (fig. 1)

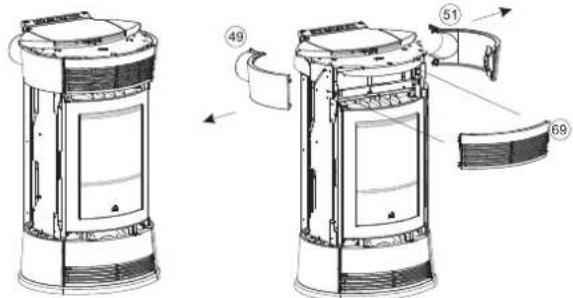

2) Smontare la griglia frontale superiore in ghisa (69) assemblata ad incastro sulla stufa (fig. 2)
3) Svitare le viti (fig. 3) per togliere i frontalini laterali superiori in ghisa lato destro e lato sinistro (51 - 49) (fig. 4)

Fase C

Montaggio ceramica laterale destra (lato maniglia):

4) Aprire l'antina focolare
5) Allincare le asole presenti nella parte anteriore della ceramica (47) alle staffette di fissaggio (44) poste sulla struttura (fig. 5).
6) Inserire la ceramica nelle staffette
7) Appoggiare la parte posteriore della ceramica al fianco zincato della stufa ed in battuta al profilo posteriore fissaggio ceramiche (fig. 6).
8) Chiudere l'antina focolare
9) Controllare che vi sia uno spazio utile tra la ceramica laterale e l'antina focolare tale da permettere una apertura agevole con la maniglia; in caso contrario, smontare la ceramica ed effettuare la regolazione come di seguito: -allentarc le viti della staffetta supcriore e della staffetta inferiore (fig.7)

- regolare le staffette "quanto basta"

- serrare le viti di fermo delle staffette

10) Rimontare la ceramica secondo sequenza dal punto 4 al punto 9; al riscontro di idoneo spazio tra la ceramica e l'antina focolare prosecguire nella sequenza di montaggio come da punto 11.

11) Riposizionare il frontalino laterale superiore in ghisa (51)

12) Riposizionare il profilo posteriore fissaggio ceramica destro (82)

N.B.: sono forniti in dotazione dei gommini in silicone da utilizzarsi per eventuali allineamenti tra la ceramica e le parti in ghisa; in tal caso sono da disporre nr 3 gommini equidistanti sulla base del frontalino inferiore in ghisa.

MONTAGGIO RIVESTIMENTO CHERIE

Fase C

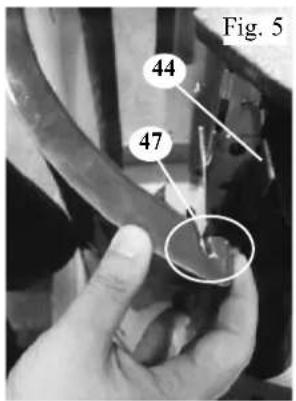

Fig. 5 44 47

Montaggio ceramica lato sinistro:

13) Tenere chiusa l'antina focolare
14) Allineare le asole presenti nella parte anteriore della ceramica (47) alle staffette di fissaggio (44) poste sulla struttura (fig. 5)
15) Inserire la ceramica nelle staffette
16) Appoggiare la parte posteriore della ceramica al fianco zincato della stufa ed in battuta al profilo posteriore fissaggio ceramiche (fig. 6)
17) Se opportuno, effettuare la regolazione delle staffette di fissaggio come da punto 9. (fig. 7)
18) Riposizionare il frontalino laterale superiore in ghisa (49)
19)Riposizionare il profilo posteriore fissaggio ceramica destro (82)

N.B.: sono forniti in dotazione dei gommini in silicone da utilizzarsi per eventuali allineamenti tra la ceramica e le parti in ghisa; in tal caso sono da disporre nr 3 gommini equidistanti sulla base del frontalino inferiore in ghisa

Fase D

montaggio frontalini in ceramica:

20) Combaciare i fori del frontalino in ceramica superiore (53) con i corrispondenti fori della griglia frontale (69).
21) Per fissare il frontalino in ceramica superiore (53) alla griglia frontale superiore in ghisa (69) inserire la rondella zigrinata nel filetto del perno e serrare manualmente (senza utilizzo di attrezzi).
22) Montare la griglia comprensiva della ceramica alla stufa effettuando idonea pressione per agganciarla alle apposite molle di fermo
23) Svitare con la chiave a brugola in dotazione le viti di fermo della griglia frontale inferiore in ghisa (52) e rimuoverla dalla stufa
24) Combaciare i fori del frontalino in ceramica inferiore (53) con i corrispondenti fori della griglia frontale (69).
25) Per fissare il frontalino in ceramica inferiore (53) alla griglia frontale inferiore in ghisa (69) inserire la rondella zigrinata nel filetto del perno e serrare manualmente (senza utilizzo di attrezzi).
26) Montare la griglia comprensiva di ceramica alla stufa ed avvitare le viti di fermo della griglia precedente-mente tolte.

Fase E

montaggio top ceramica:

27) Sovrapporre il top in ceramica (79) al top in ghisa della stufa
28) Se il top in ceramica risultasse poco stabile, rimuoverlo
29) La stabilità del top in ceramica è da effettuarsi, ove necessario, mettendo una rondella fornita in dotazione tra il gommino ed il top in ghisa
30) Riposizionare il top in ceramica

Fase F

La stufa è pronta per essere posizionata.

SMONTAGGIO RIVESTIMENTO CHERIE

Fase A

Fasc B

Per un corretto smontaggio della serie ceramica procedere come segue:

Fase A

Rappresenta la stufa nella versione finita

Fase B

Rimuovere il top in ceramica (1)

Fase C/D

Smontaggio frontalini in ceramica:

Smontare la griglia superiore (2) effettuando idonea pressione per sganciarla dalle apposite molle di bloccaggio.

Rimuovere il frontalino in ceramica sottostante (4) togliendo le rondelle zigrinate di tenuta.

Svitare con la chiave a brugola in dotazione le viti di fermo della griglia frontale inferiore (3) e rimuoverla.

Rimuovere il frontalino in ceramica sottostante (5)togliendo le rondelle zigrinate di tenuta.

Fase E

Smontaggio ceramica lato destro (maniglia):

Aprire l'antina.

Smontare il profilo posteriore (6) agendo sulle viti di fissaggio.

Togliere la ceramica (7) disimpegnandola dalle staffette di tenuta.

Chiudere l'antina.

Smontaggio ceramica lato sinistro:

Mantenere chiusa l'antina.

Smontare il profilo posteriore (8) agendo sulle viti di fissaggio.

Togliere la ceramica (9) disimpegnandola dalle staffette di tenuta.

MONTAGGIO RIVESTIMENTO FUNNY

Fase A

Questa fase presenta la stufa, nello stato in cui si trova dopo esscre sballata e posizionata nel locale

Fase B

Togliere il frontalino superiore “D” (69) che è ad incastro, quindi assemblare con le viti (71) in dotazione, il frontalino in ceramica “E” (53) al frontalino superiore (69), quindi riposizionarlo.

Svitare le due viti (58) e sfilare il profilo inferiore “F” (52).

Assemblare con viti (71) in dotazione il frontalino in ceramica (53) al frontalino inferiore "H" (52) riposizionarlo in sede e quindi avvitarlo.

Fase C

Posizionare nel top in ghisa (78) i tre gommini (74) nella loro sede, quindi sovrapporre il top in ceramica (79)

Fase D

La stufa è pronta per essere posizionata.

MONTAGGIO RIVESTIMENTO MOON/SPACE

Fase A
Fase B

Questa fase presenta la stufa, nello stato in cui si trova dopo esscre sballata e posizionata nel locale

Fase B

Sfilare il frontalino anteriore (69) per poter togliere le due viti che tengono fermi i frontalini in ghisa superioire destro (51) e sinistro (49)

Fase C/D

Assemblare le piastrine (140) ai fianchi in pictra "A-B" (47) con le viti T.E. M 6x12 in dotazione e puntare, senza serrarle, le viti autofilettanti 4,2x9,5 alle due squadrette anteriori e posteriori di bloccaggio (141-142-152-153) alla struttura.

Inserire il fianco in pietra (47), prima inserendolo nella sede della parte inferiore “C”, quindi ruotarla e appoggiarla nella parte superiore calzandola nella squadretta anteriore “D” (141-152).

A questo punto serrare le viti, che in precedenza sono state puntate, alle squadrette anteriori e posteriori di bloccaggio (141-142-152-153).

N.B.:

Durante la fasc di montaggio della scric pietra, bisogna verificare che le pietre siano in linea con il top in ghisa. Nel caso non lo fossero, ossia rientrano di un paio di mm, è necessario interporre tra il fianco in pietra la staffa di centraggio una rondella piana (151) per compensare la rientranza del rivestimento.

Fase E

Assemblare con le viti (71) e rondelle (151) in dotazione, il frontalino in ghisa (53) al frontalino superiore (69), quindi riposizionarlo "G".

Svitare le due viti (58) e sfilare il profilo inferiore “H” (52).

Assemblare con viti (71) e rondelle (151) in dotazione il frontalino in ghisa (53) al frontalino inferiore (52) riposizionarlo in sede e quindi avvitarlo "T".

Fase F

Rimontare i due frontalini superiori destro (51) e sinistro (49) ed avvitarli frontalmente con le vite tolta precedentemente.

Posizionare a pressione la griglia frontale (69)

Fase G

Posizionare nel top in ghisa (78) i tre gommini (74) nella loro sede, quindi sovrapporre il top in pietra (79)

Fasc H

La stufa è pronta per essere posizionata.

MONTAGGIO RIVESTIMENTO VINTAGE

Fase A

Rappresenta la stufa, nello stato in cui si trova dopo essere stata sballata

Fase B

Smontare, tirando verso l'esterno, la griglia frontale superiore (1) e il frontalino inferiore (2) assemblati ad incastro sulla stufa.

Fase C

montaggio frontalini in ceramica:

Combaciare i fori con boccola filettata dei frontalini in ceramica con i corrispondenti fori sulla griglia e sul frontalino.

Fissare i frontalini in ceramica avvitando le viti in dotazione nelle boccole filettate; serrare le viti solo manualmente per evitare rischi di rottura della ceramica.

Fase D

Asportare i profili posteriori metallici (3-4-5) agendo sulle relative viti.

MONTAGGIO RIVESTIMENTO VINTAGE

Fase E

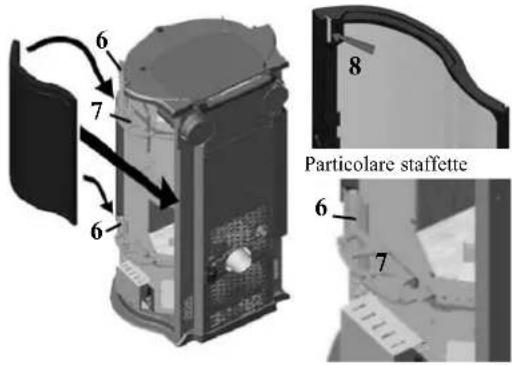

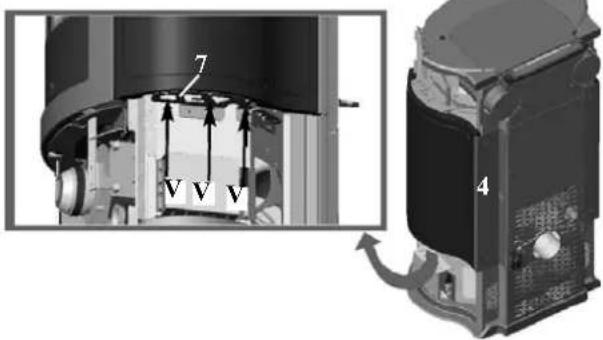

6 7 6 Particolare staffette 8 6 7

Particolare cava

Montaggio degli elementi laterali intermedi in ceramica

Accostare parallelamente al fianco l'elemento in ceramica facendo calzare le cave 8 (presenti all'estremità del bordo anteriore) sulle staffette di fissaggio (6).

Far scorrere l'elemento in ceramica verso il retro della stufa fino a farlo calzare completamente sulle staffette.

Rimontare i profili posteriori intermedi in lamiera (4).

Regolare la posizione dell'elemento in ceramica mediante gli appositi grani di regolazione (V); i 3 grani di regolazione devono essere avvitati su ogni singola staffetta inferiore di fissaggio (7).

N.B.: Il grano deve essere inserito nella staffetta inferiore di fissaggio con la cava verso il basso.

Fase F

Montaggio degli elementi laterali inferiori e superiori in ceramica

Accostare parallelamente al fianco l'elemento in ceramica facendo calzare le cave 8 (presenti all'estremità del bordo anteriore) sulle staffette di fissaggio (6).

Far scorrere gli elementi in ceramica verso il retro della stufa fino a farli calzare completamente sulle staffette.

Rimontare i profili posteriori in lamiera (3-5).

Registrare gli accoppiamenti e gli allineamenti dell'elemento in ceramica superiore mediante gli appositi grani di regolazione (V); i 3 grani di regolazione devono essere avvitati su ogni singola staffetta superiore di fissaggio (7).

N.B.: Il grano deve essere inserito nella staffetta superiore di fissaggio con la cava verso l'alto.

Fase G

montaggio top ceramica:

Sovrapporre il top in ceramica (10) al top in ghisa

INSTALLAZIONE

Per quanto non espressamente riportato, in ogni nazione fare riferimento alle norme locali. In Italia fare riferimento alla norma UNI 10683, nonché ad eventuali indicazioni regionali o delle ASL locali. In caso di installazione in condominio, chiedere parere preventivo all'amministratore.

VERIFICA DI COMPATIBILITA' CON ALTRI DISPOSITIVI

La stufa NON deve essere nello stesso ambiente in cui si trovano estrattori, apparecchi da riscaldamento di tipo B, ed altri apparati che possano compromettere il corretto funzionamento.

VERIFICA ALLACCIAMENTO ELETTRICO

(posizionare la spina in un punto accessibile)

La stufa è fornita di un cavo di alimentazione elettrica da collegarsi ad una presa di 230V 50 Hz, preferibilmente con interruttore magnetotermico. Variazioni di tensione superiori al 10% possono compromettere la stufa (sc non già esistente si preveda un interruttore differenziale adeguato). L'impianto elettrico deve essere a norma; verificare in particolare l'efficienza del circuito di terra. La linea di alimentazione deve essere di sezione adeguata alla potenza dell'apparecchiatura. La non efficienza del circuito di terra provoca mal funzionamento di cui Edilkamin non si può far carico.

POSIZIONAMENTO

Per il corretto funzionamento la stufa deve essere posizionata in bolla. Verificare la capacità portante del pavimento.

DISTANZE DI SICUREZZA ANTICENDIO

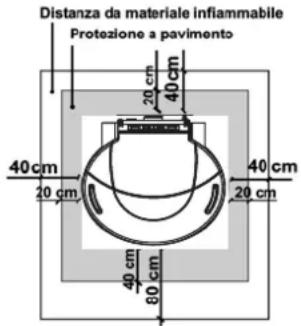

La stufa deve essere installata nel rispetto delle seguenti condizioni di sicurezza:

• distanza minima sui lati e sul retro di 20 cm dai materiali mediamente infiammabili.
• davanti alla stufa non possono essere collocati materiali facilmente infiammabili a meno di 80 cm.

Se non risultasse possibile prevedere le distanze sopra indicate, è necessario mettere in atto provvedimenti tecnici ed edili per evitare ogni rischio di incendio. In caso di collegamento con parete in legno o altro materiale infiammabile, è necessario coibentare adeguatamente il tubo di scarico fumi.

Distanza da materiale inflammabile Protezione a pavimento 20 cm 40 cm 40 cm 20 cm 20 cm 40 cm 80 cm

PRESA D'ARIA

É indispensabile che venga predisposta dietro alla stufa una presa d'aria collegata all'esterno, di sezione utile minima di 80 cm², che garantisca sufficiente alimentazione di aria per la combustione. In alternativa, è possibile prelevare l'aria per la stufa collegando con l'esterno il bocchettone presente sul retro della stufa stessa tramite un tubo 0 4 cm. In questo caso ci possono essere problemi di condensa ed è necessario proteggere con una rete l'ingresso dell'aria, di cui va garantita una sezione libera di almeno 12 cm². Il tubo deve essere di lunghezza inferiore a 1 metro e non deve presentare curve. Deve terminare con un tratto a 90° gradi verso il basso o con una protezione dal vento.

SCARICO FUMI

Il sistema di scarico deve essere unico per la stufa (non si ammettono scarichi in canna fumaria comune ad altri dispositivi).

Lo scarico dei fumi avviene dal bocchettone di diametro 8 cm posto sul retro. Lo scarico fumi deve essere collegato con l'esterno utilizzando tubi in acciaio certificati EN 1856. Il tubo deve essere sigillato crmcticamente. Per la tenuta dei tubi c il loro eventuale isolamento è necessario utilizzare materiali resistenti alle alte temperature (silicone o mastici per alte temperature). L'unico tratto orizzontali ammeso può avere lunghezza fino a 2 m. E' possibile un numero di curve con ampiezza max. 90° fino a due. E' necessario (se lo scarico non si inserisce in una canna fumaria) un tratto verticale e un terminale antivento (riferimento UNI 10683). Il condotto verticale può essere interno o esterno. Se il canale da fumo è all'esterno deve essere coibentato adeguatamente. Se il canale da fumo si inserisce in una canna fumaria, questa deve essere autorizzata per combustibili solidi e se più grande di ∅ 150 mm, è necessario risanarla intubandola con tubi di sezione e materiali idonei (es. acciaio ∅ 80 mm). Tutti i tratti del condotto fumi devono essere ispezionabili. I comignoli e condotti di fumo ai quali sono collegati gli apparecchi utilizzatori di combustibili solidi devono venire puliti una volta all'anno (verificare se nella propria nazione esiste una normativa al riguardo). L'assenza di controllo e pulizia regolari aumenta la probabilità di un incendio del comignolo. Nel caso procedere come segue: non spegnere con acqua; svuotare il serbatoio del pellet. Rivolgersi a personale specializzato prima di riavviare la macchina.

CASI TIPICI
Fig. 1

A: canna fumaria in acciaio coibentata B: altezza minima 1,5 m C-E: presa d'aria dall'ambiente (sezione passante minimo 80 cm²) D: canna fumaria in acciaio, interna alla canna fumaria esistente in muratura.

COMIGNOLO

Le caratteristiche fondamentali sono:

• sezione interna alla base uguale a quella della canna fumaria
• sezione di uscita non minore del doppio di quella della canna fumaria
• posizione in pieno vento, al di sopra del tetto ed al di fuori delle zone di reflusso.

INSTALLAZIONE

CIRCOLAZIONE ARIA CALDA

L'erogazione di aria calda nel locale di installazione avviene dalla griglia installata frontalmente nella parte superiore (fig. E).

Per canalizzare l'aria calda in uno o due locali attigui, la stufa è dotata di due bocchettoni sul retro (fig. A) ai quali devono essere collegati appositi tubi in alluminio.

Per agevolare la distribuzione dell'aria calda sono disponibili il KIT 10 e KIT 10 BIS optional (vedi pag.18-19-20).

È importante ricordare l'importanza di opportuna coibentazione del tubo in cui passa l'aria calda per evitare dispersioni.

Sono da cvitare il più possibile curve dei tubi stessi.

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERIORE IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

La distribuzione dell'aria canalizzata è regolabile manualmente tramite delle leve "L" (fig. D).

Per essere movimentate bisogna togliere le piastrine di bloccaggio "P" fissate con viti (fig. B-C).

Una volta tolte le piastrine, l'aria calda può essere indirizzata o nella parte superiore frontale fig. E (leva in posizione tutta indietro - vedi fig. D) o nella parte posteriore fig. F (leva in posizione tutta avanti - vedi fig. D) o metà nella parte superiore frontale e metà nella parte nella parte posteriore (leva nella posizione intermedia - vedi fig. D).

Per evitare scottature, movimentare le leve utilizzando la maniglia “manofredda”.

Nella pagina seguente sono indicate le varie combinazioni possibili.

N.B.: SE LA STUFA NON VIENE CANALIZZATA LE PIASTRINE (P) NON DEVONO ESSERE RIMOSSE.

fig. A bocchettoni uscita aria calda

fig. B P P

Esempi di canalizzazione

Aria calda canalizzata nei locali adiacenti

Aria calda nel locale d'installazione da griglia frontale

INSTALLAZIONE

1° SOLUZIONE: KIT 10 (cod. 643890) - SOLO LOCALE ATTIGUO

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERIORE IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

- Definire il posizionamento della stufa rispetto la muratura (fig. a).

• Smontare la parte superiore dello schienale (132) ed asportare uno dei due tappi preincisi in corrispondenza dei bocchettoni uscita aria calda (fig. b).
• Attivare la leva di comando canalizzazione aria calda (13) togliendo la piastrine di blocco (133) (fig. b).
• Tagliere il copricanna a misura (6) intervenendo sulla parte lato muro (fig.c)
• Sistemarc la stufa nella posizione definitiva.
• Estendere il tubo di alluminio (3) per la canalizzazione dell'aria calda, senza collegarlo al bocchettone della stufa.
• Calzare preventivamente sul tubo in alluminio il rosone (5) e il copritubo (6), senza bloccarlo (fig. c).
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemare in posizione definitiva il copritubo (6) e fissarlo al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare la bocchetta terminale (4) e il relativo tubo in alluminio (3) (fig. d).
• Fissare il rosone a muro (5) con silicone (fig. d).

fig. a

		n° KIT 10
1	Scatola 1 645740
3	Tubo ∅ 10	1 162520
4	Bocchetta terminale	1 293430
5	Rosone a muro	1 644190
6	Copricanna	1 644140
7	Viti fissaggio copricanna	4 168260
8	Fascetta bloccaggio tubi	2 46160

INSTALLAZIONE

2° SOLUZIONE: KIT 10 BIS (cod. 645690) - SOLO LOCALE NON ATTIGUO

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERIORE IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Smontare la parte superiore dello schienale (132) ed asportare uno dei due tappi preincisi in corrispondenza dei bocchettoni uscita aria calda (fig. b).
• Attivare la leva di comando canalizzazione aria calda (13) togliendo la piastrine di blocco (133) (fig. b).
• Tagliere il copricanna a misura (6) intervenendo sulla parte lato muro (fig.c)
• Sistemare la stufa nella posizione definitiva.
• Estendere il tubo di alluminio (2) per la canalizzazione dell'aria calda, senza collegarlo al bocchettone della stufa.
• Calzarc preventivamente sul tubo in alluminio il rosone (5) c il copritubo (6), senza bloccarlo (fig. c).
• Calzare il tubo in alluminio al bocchettone uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemare in posizione definitiva il copritubo (6) e fissarlo al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare la bocchetta terminale (4) e il relativo tubo in alluminio (2) fissandolo con il collare a muro (9) ed i tasselli con viti (10-11) (fig. d).
• Fissare il rosone a muro (5) con silicone (fig. d).

fig. a 2 fig. c 5 6 fig. d 8 4 7 6

fig. b 132 133 132 13 ① ② ⑤ ⑦ ⑥ ④ ⑧ ⑨ 10 11 10 9 10 9 8 4 ② ⑥ ⑤

		n° KIT 10 BIS
1	Scatola 1 643910
2	Tubo ∅ 10	1 643900
4	Bocchetta terminalc	1 293430
5	Rosone a muro	1 644190
6	Copricanna	1 644140
7	Viti fissaggio copricanna	4 168260
8	Fascetta bloccaggio tubi	2 46160
9	Collare a muro	2 645750
10	Viti	4 8410
11	Tasselli 4 8520

INSTALLAZIONE

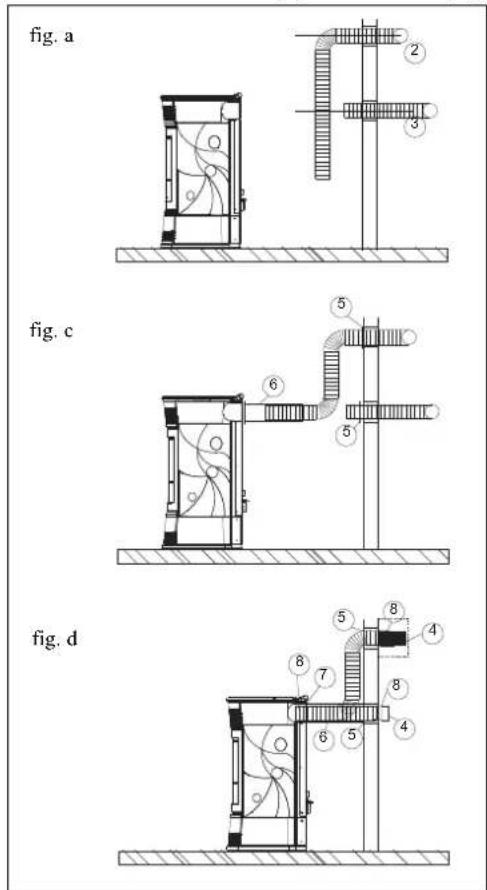

3° SOLUZIONE: KIT 10 (cod. 643890) con KIT 10 BIS (cod. 645690) - ENTRAMBI I LOCALI

N.B.: I TUBI SUI BOCCHETTONI USCITA ARIA CALDA DEVONO ESSERE CALZATI PRIMA DI APPLICARE IL RIVESTIMENTO E PREVIO SMONTAGGIO DEL FIANCHETTO LATERALE SUPERIORE IN GHISA. LA PARTE INIZIALE DEL TUBO FLESSIBILE DEVE ESSERE "DISTESA" COMPLETAMENTE IN MODO DA ELIMINARE IL CORRUGAMENTO; IN TAL MODO IL DIAMETRO INTERNO SI ALLARGHERA' SENSIBILMENTE FAVORENDO L'IMBOCCO.

• Definire il posizionamento della stufa rispetto la muratura (fig. a).
• Smontare la parte superiore dello schienale (132) ed asportare i tappi preincisi in corrispondenza dei bocchettoni uscita aria calda (fig. b).
• Attivare le leve di comando canalizzazione aria calda (13) togliendo le piastrine di blocco (133) (fig. b).
• Tagliere i copricanna a misura (6) intervenendo sulla parte lato muro (fig.c)
• Sistemare la stufa nella posizione definitiva.
• Estendere i tubi di alluminio (2-3) per la canalizzazione dell'aria calda, senza collegarli ai bocchettoni della stufa.
• Calzare preventivamente sui tubi in alluminio i rosoni (5) e i copritubi (6), senza bloccarli (fig. c).
• Calzare i tubi in alluminio ai bocchettoni uscita aria calda sul retro della stufa (8) (fig. d).
• Rimontare la parte superiore dello schienale (132).
• Sistemarc in posizione definitiva i copritubi (6) e fissarli al retro della stufa con le viti in dotazione (7) (fig. d).
• Installare le bocchette terminali (4) e i relativi tubi in alluminio (2-3) fissandoli con i collari a muro (9) ed i tasselli con viti (10-11) (fig. d).
• Fissare i rosoni a muro (5) con silicone (fig. d).

fig. a fig. c fig. d

fig. b 132 133 132 13 2 5 7 6 8 9 10 11 4 8 5 3 2 6 5 10 9 10 9 8 4

		n° KIT	10 KIT 10 BIS
1	Scatola 1 645740 643910
2	Tubo ∅ 10	1 - 643900
3	Tubo ∅ 10	1 162520 -
4	Bocchetta terminale	2 293430 293430
5	Rosone a muro	2 644190 644190
6	Copricanna	2 644140 644140
7	Viti fissaggio copricanna	8 168260 168260
8	Fascetta bloccaggio tubi	4 46160	46160
9	Collare a muro	2	-	645750
10	Viti	4	-	8410
11	Tasselli	4 -	8520

ISTRUZIONI D'USO

PANNELLO SINOTTICO

premuto per 2" accende e spegnere

per accedere al menù

per incrementare /decrementare le diverse regolazioni

(tasto carico pellet/riserva) premuto una volta "informa" la memoria della stufa che è stato caricato un sacchetto da 15 kg di pellet, permettendo quindi di tenere il conto per la riserva (vedere pagina 24)

Manopola DX: per variare la ventilazione (da 1 a 10)

Manopola SX: per variare la potenza (da 1 a 5)

Sul DISPLAY DX è visualizzato il livello di ventilazione.

Sul DISPLAY SX è visualizzato il livello di potenza o la temperatura e la riserva o la data e ora.

Funzione Turbo: permette di utilizzare al massimo la potenza del ventilatore, per ogni potenza di lavoro impostata (funzione consigliata per la canalizzazione)

Manopola per potenza Funzione Turbo Manopola ventilazioneCarico pellet Ricettore TelecomandoDisplay SX Display DX

POSSIBILI VISUALIZZAZIONI

STAND-BY

GG-MM-AA HH:MIN

DATA

ORA

KG 00 HH:MIN

RISERVA

AIR 10

LIVELLO

VENTILAZIONE

MANUALE

POWER P3 +/-

POTENZA

TURBO

AUTOMATICO

AUTO SET 29 °C

TURBO

Per la 1°Accensione è indispensabile rivolgersi al centro assistenza tecnica Edilkamin, di zona (CAT), (per informazioni consultare il sito www.edilkamin.com) che tarerà la stufa in base al tipo di pellet e alle condizioni di installazione attivando così la garanzia.

Durante le prime accensioni si possono sviluppare leggeri odori di vernice che scompariranno in breve tempo.

Prima di accendere è comunque necessario verificare:

=> La corretta installazione.
=> L'alimentazione elettrica.
=> La chiusura della porta, che deve essere a tenuta.
=> La pulizia del crogiolo.
=> La presenza sul display dell'indicazione di stand-by (data, potenza o temperatura lampeggiante).

Caricamento del pellet nel serbatoio

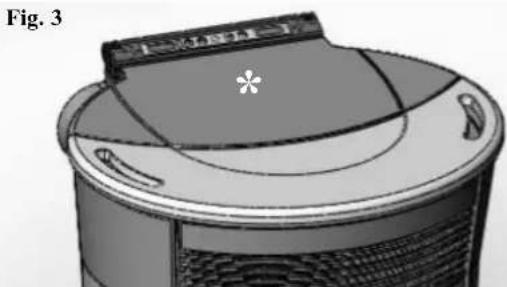

Il coperchio del serbatoio si apre e si chiude attraverso il pratico sistema a clic-clak esercitando una leggera pressione sulla parte anteriore del coperchio in ghisa *. (fig. 3)

ATTENZIONE : utilizzare apposito quanto in dotazione se si carica la stufa mentre è in funzione e quindi calda.

Nel caso si svuoti completamente il serbatoio del pellet, è necessario effettuare il riempimento della coclea pre-mendo contemporaneamente i tasti + e - (dal telecomando o dal pannello sinottico) per qualche secondo dopo di che, lasciati i tasti, a display compare RICARICA.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento del pellet.

E' normale che nel serbatoio resti una quantità residua di pellet che la coelea non riesce ad aspirare.

Una volta al mese aspirare completamente il serbatoio per evitare l'accumulo di residui polverosi.

Accensione automatica

A stufa in stand-by, premendo per 2" il tasto 0/1 (dal pannello sinottico o dal telecomando) si avvia la procedura di accensione e viene visualizzata la scritta Start e un conto alla rovescia in secondi (1020). La fase di accensione non è tuttavia a tempo predeterminato: la sua durata è automaticamente abbreviata se la scheda rileva il superamento di alcuni test.

Dopo circa 5 minuti compare la fiamma.

Accensione manuale

In casi di temperatura sotto i 3°C che non permetta alla resistenza elettrica di arroventarsi o di temporanea non funzionalità della resistenza stessa è possibile usare per l'accensione della diavolina.

Introdurre nel crogiolo un cubetto di diavolina ben accesa, chiudere la porta e premere 0/1 dal pannello sinottico o dal telecomando.

Regimi di funzionamento

Manuale: l'utente imposta la potenza di lavoro voluta (da 1 minima, a 5 massima)

Automatico: l'utente imposta la temperatura desiderata nella stanza e la stufa, leggendo la stessa, modula la potenza per raggiungere la stessa temperatura, posizionandosi poi in potenza 1 a raggiungimento avvenuto.

NOTA sul combustibile.

CHERIE - FUNNY - MOON - SPACE - VINTAGE sono progettate e programmate per bruciare pellet di legno di diametro di 6 mm circa. Il pellet è un combustibile che si presenta in forma di piccoli cilindretti, ottenuti pressando segatura, ad alti valori, senza uso di collanti o altri materiali estranei.

E' commercializzato in sacchetti da 15 Kg.

Per NON compromettere il funzionamento delle stufe è indispensabile NON bruciarvi altro. L'impiego di altri materiali (legna compresa), rilevabile da analisi di laboratorio, implica la decadenza della garanzia.

Edilkamin ha progettato, testato e programmato i propri prodotti perché garantiscano le migliori prestazioni con pellet delle seguenti caratteristiche:

diametro : 6 millimetri - lunghezza massima : 40 mm - umidità massima : 8 % - resa calorica : 4300 kcal/kg almeno

L'uso di pellet con diverse caratteristiche implica la necessità di una nuova taratura delle stufe, analoga a quella che fa il CAT (centro assistenza tecnica) alla 1° accensione.

L'uso di pellet non idonei può provocare: diminuzione del rendimento; anomalie di funzionamento; blocchi per intasamento, sporcizia del vetro, incombusti, ...

Una semplice analisi del pellet può essere condotta visivamente:

Buono: liscio, lunghezza regolare, poco polveroso.

Scadente: con spaccature longitudinali e trasversali, molto polveroso, lunghezza molto variabile e con presenza di corpi estranei.

Funzionamento manuale da pannello sinottico/telecomando

A stufa in funzione o in stand-by premendo una volta il tasto MENU' da pannello sinottico/telecomando viene visualizzato a display la scritta Potenza (con la potenza in cui la stufa sta lavorando), ruotando la manopola SX o pre-mendo il tasto + da telecomando è possibile incrementare la potenza di funzionamento (da Potenza 1 a Potenza 5).

Regolazione ventilazione da pannello sinottico

Ruotando la manopola DX si passa a regolare, a stufa in funzione o in stand-by, la ventilazione (da 1 a 10 in tutte le potenze).

Funzionamento automatico da pannello sinottico/telecomando

Premendo il tasto MENU' 2 volte si commuta da funzionamento manuale a funzionamento automatico regolando la temperatura che si vuole raggiungere nel locale (per regolare la temperatura da 10°C a 29°C utilizzare i tasti + e - col telecomando o la manopola SX del pannello) e la stufa regola la potenza di lavoro per raggiungerla.

Se si imposta una temperatura inferiore a quella del locale, la stufa lavora in Potenza1.

Spegnimento

Per il maggior confort, la stufa si spegne con il ventilatore aria ambiente alla stessa potenza in cui stava lavorando.

A stufa funzionante premendo per 2" il tasto 0/1 (da pannello sinottico o dal telecomando) si avvia la procedura di spegnimento e viene visualizzato il conto alla rovescia, variabile a seconda della potenza in cui si trovava quando è stata avviata la fase di spegnimento.

La fase di spegnimento (che ha l'obiettivo di spegnere la fiamma, non lasciare incombusti nel crogiolo e raffreddare la stufa) prevede :

• Interruzione caduta pellet.
• Ventilazione attiva al livello in cui la stufa stava funzionando.
• Motore espulsione fumi attivo.

Non staccare mai la spina durante le fasi di spegnimento.

Regolazione orologio

Premendo per 2" il tasto MENU' e seguendo coi tasti + e - le indicazioni del display, si accede al Menù "Orologio". Permettendo di impostare l'orologio interno alla scheda clettronica. Premendo successivamente il tasto MENU', appaiono in sequenza e possono essere regolati i seguenti dati: Giorno, Mesc, Anno, Ora, Minuti, Giorno della settimana.

La scritta Salvataggio? da confermare con MENU' permette di verificare l'esattezza delle operazioni compiute prima di confermarle (viene allora visualizzato sul display Salvataggio OK).

Programmatore di accensioni e spegnimenti orari durante la settimana

Premendo per 2 secondi il tasto MENU' dal telecomando si accede alla regolazione dell'orologio e premendo il tasto + si accede alla funzione di programmazione oraria settimanale, identificata sul display con la descrizione "Program.

ON/OFF".

La programmazione permette di impostare un numero di accensioni e spegnimenti al giorno (fino a un massimo di tre) in ognuno dei giorni della settimana.

Confermando a display col tasto "MENU" appare una delle seguenti possibilità:

• "No Prog." (nessun programma impostato)
• "Programma giorn." (unico programma per tutti i giorni)
• “Programma sett.” (impostazione per ogni singolo giorno) Si passa dall'una all'altra coi tasti + e -.

Confermando col tasto MENU' le opzione "Programma giorn." si accede alla scelta del numero di programmi (accensioni/spegnimenti) eseguibili in un giorno.

Utilizzando “Programma giorn.” il programma/i impostato/i sarà lo stesso per tutti i giorni della settimana.

Premendo successivamente + si possono visualizzare:

• No Programmi.
• 1° Programma giorn. (una accensione e uno spegnimento al giorno), 2° Programma giorn. (idem), 3° Programma giorn. (idem)

Usare il tasto MENU' per visualizzare in ordine inverso. Se si seleziona 1° programma viene visualizzata l'ora della accensione.

A display compare: 1 Acceso ore 10,30; con il tasto +/- si varia l'ora e si conferma con MENU'.

A display compare: 1 Accesso minuti 10,30; con il tasto +/- si variano i minuti e si conferma con MENU'.

In maniera analoga si regola l'ora degli spegnimenti. La conferma del programma viene data con la pressione del tasto MENU' quando si legge "Salvataggio OK" sul display.

Confermando “Programma sett.” si dovrà scegliere il giorno nel quale eseguire la programmazione:

1 Lu; 2 Ma; 3 Me; 4 Gi; 5 Ve; 6 Sa; 7 Do

Una volta selezionato il giorno, scorrendoli coi tasti + e - e confermando col tasto MENU', si proseguirà con la programmazione con la stessa modalità con la quale si esegue un "Programma giorn.", scegliendo per ogni giorno della settimana se attivare una programmazione stabilendone numero di interventi ed a quali orari.

in caso di errore in qualunque momento della programma-zione si può uscire dal programma senza salvare premendo tasto 0/1 a display compare Saved.

Nota sulla variabilità della fiamma

Eventuali variazioni dello stato della fiamma dipendono dal tipo di pellet impiegato, nonché da una normale variabilità della fiamma di combustibile solido e dalle pulizie periodiche del crogiolo che la stufa automaticamente esegue.

N.B. le pulizie automatiche eseguite dalla stufa non sono sostitutive della necessaria aspirazione a freddo da parte dell'utente prima dell'accensione).

ISTRUZIONI D'USO

Segnalazione riserva pellet

Le stufe sono dotate di funzione elettronica rilevamento di quantità pellet.

Il sistema di rilevamento pellet, integrato all'interno della scheda elettronica permette alla stufa di monitorare in qualsiasi momento durante il funzionamento quanti kg mancano all'esaurimento carico di pellet effettuato.

È importante per il corretto funzionamento del sistema che alla 1° accessione (che deve essere eseguita dal CAT) venga effettuato il seguente procedimento.

Prima di iniziare ad utilizzare il sistema di rilevamento pellet è necessario caricare e consumare completamente un primo sacco di pellet, questo per ottenere un breve rodaggio del sistema di caricamento.

Caricare quindi 15 kg di pellet.

Dopo di che premere una volta il tasto “riserva” inserendo così in memoria che sono stati caricati 15 kg.

Da questo momento sul display è visualizzata la rimanenza di pellet con indicazione decrescente in kg (15...14...13)

Ad ogni ricarica va inserito in memoria il quantitativo di pellet caricato. Per l'inserimento in memoria se la ricarica sarà di 15 kg è sufficiente premere il tasto "carico pellet"; per quantità diverse o in caso di errori si può indicare il quantitativo attraverso il menù riserva pellet come segue.

Premendo per 2" il tasto MENU' si visualizza SETTAGGI.

Premendo il tasto + o - consecutivamente si visualizza T.max E.

Confermando con il tasto MENU' compare il quantitativo di pellet presente + quello che si carica (di default 15, variabile coi tasti +/-).

Nel caso il pellet si esaurisca nel serbatoio, la stufa va in blocco con la scritta “Stop/Fiamma” (vedi pag. 28).

N.B.: Ogni tanto ricordarsi di azzerare la “segnalazione riserva pellet”, in modo da permettere una migliore affidabilità della funzione stessa.

Per qualsiasi chiarimento contattare il Centro

Assistenza Tecnica autorizzato (CAT) che ha effettuato la 1° accensione.

ISTRUZIONI D'USO

TELECOMANDO cod. 633310

: tasto accensione/spegnimento

• : tasto per incrementare la potenza/temperatura di lavoro (all'interno di un menù incrementa la variabile visualizzata)
• : tasto per decrementare la potenza/temperatura di lavoro (all'interno di un menù decrementa la variabile visualizzata)

A : tasto per passare alla programmazione "EASY TIMER"

M : tasto per passare alternativamente dalla funzione automatica a quella manuale e viceversa

DESCRIZIONE DEI SIMBOLI DISPLAY DEL TELECOMANDO

Indica una trasmissione di dati dal telecomando alla scheda.

batteria scarica, sostituirle avendo cura di ripor- le negli appositi contenitori.

tastiera bloccata, evita attivazioni indesiderate (premere "A"e "M" in contemporanea per qualche secondo per bloccare/sbloccare la tastiera)

Indica che si sta impostando un accensione/spegnimento con il programma "EASY TIMER"

Indica che è stato trasmesso un ordine di accensione alla stufa.

indicatore livello di velocità dei ventilatori

indicatore settaggio telecomando per termo stufa a pellet/acqua

indicatore settaggio telecomando per una stufa a pellet/aria

funzione automatica (appare sul display il valore della temperatura)

funzione di regolazione manuale (appare sul display il valore della potenza di lavoro)

Indica la temperatura ambiente rilevata dal telecomando (durante la configurazione tecnica del telecomando indica i valori dei parametri settati).

ISTRUZIONI D'USO

TEMPERATURA RILEVATA DAL TELECOMANDO

Il telecomando è dotato di sonda interna per il rilevamento della temperatura ambiente visualizzata in tempo reale sul display dello stesso.

La temperatura rilevata viene trasmessa periodicamente alla scheda elettronica dell'inserto/stufa se il led trasmettitore del telecomando ed il sensore ricevente del pannello sinottico dell'inserto/stufa si trovano reciprocamente in campo visivo.

Se la temperatura del telecomando non giunge alla scheda dell'inserto/stufa, per un tempo superiore a 30 minuti, si utilizza il dato della temperatura proveniente dalla sonda collegata nel pannello sinottico.

SELEZIONE MODALITA' FUNZIONAMENTO

Con la pressione breve del tasto “M” possiamo scorrere e regolare le seguenti funzioni:

regolazione temperatura in funzione automatica

regolazione manuale delle potenze

regolazione manuale della ventilazione

UTILIZZO DEL PROGRAMMA "EASY TIMER"

Il nuovo telecomando permette di gestire una nuova programmazione oraria molto intuitiva e veloce da utilizzare:

• Se la stufa è accesa: è possibile impostare dal telecomando uno spegnimento con un posticipo regolabile tra una e dodici ore, nel display del pannello sinottico verrà visualizzato il tempo mancante allo spegnimento programmato.
• Se la stufa è spenta: è possibile impostare dal telecomando un'accensione con un posticipo regolabile tra una e dodici ore, nel display del pannello sinottico verrà visualizzato il tempo mancante all'accessione programmata.
• Impostazione: per impostare il timer proseguire come segue:

a) Premere il tasto “A”, si accende sul display l’icona confermando l’accesso alla programmazione “Easy timer”. b) Con i tasti +/- impostare il numero di ore desiderato, esempio:

c) Puntare il telecomando verso il ricevitore del pannello sinottico
d) Confermare la programmazione premendo il tasto “A” per un paio di secondi, si spegnerà l’icona ☐ e si vedrà l’indicazione del tempo mancante per l’intervento della programmazione “Easy timer” sul pannello sinottico. e) Per annullare la programmazione ripeterei i punti a),b),c),d) impostando il numero di ore a “00H”

BLOCCO TASTIERA

E' possibile bloccare la tastiera del telecomando per evitare attivazioni accidentali non controllate dall'utente.

Premendo contemporaneamente i tasti A e M, si accenderà il simbolo della chiave ⚙ a conferma del blocco tastiera avvenuto. Per sbloccare la tastiera premere nuovamente i tasti A e M simultaneamente.

INDICAZIONE BATTERIE SCARICHE

L'accensione dell'icona della batteria indica che le pile interne al telecomando sono quasi esaurite, provvedere alla loro sostituzione con tre elementi dello stesso modello (size AAA 1,5V).

• Non mescolare nel telecomando batterie nuove con batterie parzialmente usate.
• Non mescolare marche e tipi diversi, poiché ogni tipo e marca ha differenti capacità.
• Non mescolare pile tradizionali e ricaricabili;

- Non cercare di ricaricare pile alcaline e zinco-carbone poiché si potrebbero provocare rotture o fuoriuscite di liquido.

INFORMAZIONI AGLI UTENTI

Ai sensi dell'art.13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE,2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed clettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno.

NOTE E CARATTERISTICHE TECNICHE

PORTATA

- Il telecomando trasmette con segnale infrarosso, il led di trasmissione segnale deve essere in linea visiva con il led di riccezione della stufa perché vi sia una corretta trasmissione, in campo libero quindi privo di ostacoli, abbiamo una distanza coperta di 4-5mt.

DURATA BATTERIE

- Il telecomando funziona con 3 batterie alcaline da 1,5V size AAA, la durata delle batterie dipende dell'uso ma copre comunque abbondantemente l'utilizzo dell'utente medio per un intera stagione.

PULIZIA

- Il telecomando và pulito con un panno umido senza spruzzare prodotti detergenti o liquidi direttamente su di esso, usare in ogni caso detergenti neutri privi di sostanze aggressive.

• Non esporre il telecomando a fonti di calore, fonti di vapore, polvere, getti e spruzzi d'acqua o altri liquidi.

• Maneggiare con cura il telecomando, vista la sua mole una caduta accidentale potrebbe provocarne la rottura.

• La temperatura di lavoro è: 0-40°C

• La temperatura di stoccaggio è :-10/+50°C
• Umidità di lavoro: 20-90% U.R. senza condensa
• Grado di protezione: IP 40
• Peso del telecomando con pile inscrite: 160gr

POSSIBILI INCONVENIENTI

PROBLEMA CAUSA SOLUZIONI
pannello sinottico spento mancanza di tensione in rete		controllare che il cavo di alimentazione sia collegato controllare fusibile (sulla presa di alimentazione, pagina 5)
telecomando inefficiente	distanza eccessiva dalla stufa avvicinarsi alla stufa
	pila telecomando scarica controllare e nel caso cambiare la pila
aria in uscita non calda troppa fuliggine nello scambiatore		pulire lo scambiatore dall' interno del focolare utilizzando le apposite aste (vedi pagina 30)
non compare la fiamma (ricordarsi compare dopo 5 minuti dalla pressione del tasto 0/1)	non è stato effettuato riempimento coclea	Effettuare riempimento coclea (vedere paragrafo su accensione, pagina 22)
mancata accensione accumulo di incombusti nel crogiolo pulire crogiolo
“Control. batteria” visualizzato sul pannello sinottico	batteria tampone scarica, all'interno della scheda elettronica	sostituire batteria tampone
Non "parte" la fase di accensione/spegnimento all'ora voluta	Non corretta impostazione: ora corrente attivazione programmi attivazione del programma nel giorno	Verificare secondo indicazioni

CONSIGLI IN CASO DI INCONVENIENTE (per il Centro Assistenza Tecnica CAT)

1) Verifica/flu. aria (interviene se il sensore di flusso rileva flusso aria comburente insufficiente).

spegnimento per mancanza depressione in camera di combustione

Il flusso può essere insufficiente se c'è portello aperto, o con tenuta non perfetta (es. guarnizione); se c'è problema di aspirazione aria o di espulsione fumi; se c'è il crogiolo intasato, oppure sensore di flusso sporco (pulire con aria secca)

Controllare soglia del sensore di flusso (nei parametri per il CAT). L'allarme depressione può verificarsi anche durante la fase di accensione.

2) Verifica/estratt. (interviene se il sensore giri estrattore fumi rileva un'anomalia)

spegnimento per anomalia al sensore giri del motore espulsione fumi

• controllare funzionalità estrattore fumi (collegamento sensore di giri)
• controllare pulizia canale da fumo
• controllare impianto elettrico (messa a terra)

3) Stop/Fiamma (interviene se la termocoppia rileva una temperatura fumi inferiore a un valore impostato interpretando ciò come assenza di fiamma) spegnimento per crollo temperatura fumi

La fiamma può essere mancata perché

• manca pellet
• troppo pellet ha soffocato la fiamma
• è intervenuto il termostato di massima (caso raro perché corrisponderebbe ad Over temperatura fumi)

POSSIBILI INCONVENIENTI

4) BloccoAF/NO Avvio (interviene se in un tempo massimo di 15 minuti non compare fiamma o non è raggiunta la temperatura di avvio). spegnimento per temperatura fumi non corretta in fase di accensione. Distinguere i due casi seguenti:

NON è comparsa fiamma	E' comparsa fiamma ma dopo la scritta Avvio è comparso BloccoAF/NO Avvio
Verificare:posizionamento e pulizia del crogiolofunzionalità resistenza di accensionetemperatura ambiente (se inferiore 3°C serve diavolina) e umidità. Provare ad accendere con diavolina.	Verificare:funzionalità termocoppiatemperatura di avvio impostata nei parametri

5) Mancata/Energia

spegnimento per mancanza energia elettrica

Verificare allacciamento elettrico e cali di tensione.

6) Guasto/TC (interviene se la termocoppia è guasta o scollegata)

spegnimento per termocoppia guasta o scollegata

Verificare collegamento della termocoppia alla scheda: verificare funzionalità nel collaudo a freddo.

7) °C fumi/alta (spegnimento per eccessiva temperatura dei fumi)

spegnimento per superamento temperatura massima fumi.

Una temperatura eccessiva dei fumi può dipendere da: tipo di pellet, anomalia estrazione fumi, canale ostruito, installazione non corretta, "deriva" del motoriduttore, mancanza di presa aria nel locale.

Durante la fase di accensione "salta il differenziale"

- verificare umidità della resistenza di accensione

PROBLEMI DIVERSI (per il Centro Assistenza Tecnica CAT)

• Durante la fase di accensione "salta il differenziale": verificare umidità della resistenza di accensione
• "Control. batteria": indica la batteria tampone da sostituire

Segnalazioni

Le segnalazioni restano visualizzate fino a che non si interviene sul pannello, premendo il tasto 0/1

Si raccomanda di non far ripartire la stufa prima di aver verificato la avvenuta eliminazione del problema.

Nel caso di avvenuto blocco, per riavviare la stufa è necessario lasciar avvenire la procedura di spegnimento (10 minuti con riscontro sonoro) e quindi premere il tasto 0/1.

Non staccare mai la spina durante lo spegnimento per blocco.

Importante riferire al CAT (centro assistenza tecnica) cosa segnala il pannello.

In caso di inconvenienti non risolubili direttamente da voi e per qualsiasi forma di reclamo indirizzarsi al Centro Assistenza Tecnica (CAT) che ha effettuato la messa in servizio e/o al rivenditore, indicando il numero del tagliando di controllo e il riferimento del documento di acquisto.

MANUTENZIONE

Prima di effettuare qualsiasi manutenzione, scollegare l'apparecchio dalla rete di alimentazione elettrica.

Una regolare manutenzione è alla base del buon funzionamento della stufa

LA MANCATA MANUTENZIONE ANNUALE NON permette alla stufa di funzionare regolarmente.

Eventuali problemi dovuti alla mancata manutenzione causeranno la decadenza della garanzia.

MANUTENZIONE GIORNALIERA

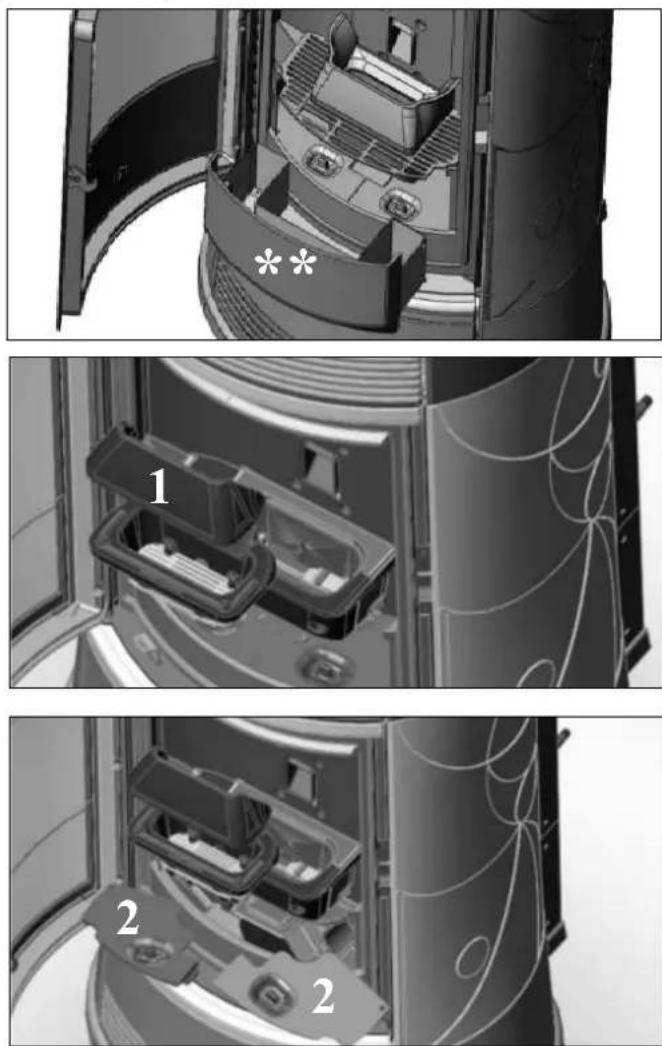

Operazioni da eseguire, a stufa spenta, fredda e scollegata dalla rete elettrica

La pulizia deve essere effettuata aiutandosi con un aspirapolvere (vedi optional pag. 32).

L'intera procedura richiede pochi minuti al giorno.

• Aprire l'antina ed estrarre e svuotare il cassetto cenere (**).
  • NON SCARICARE I RESIDUI NEL SERBATOIO DEL PELLET.
• Aspirare all'interno dello sportello, il piano fuoco, il vano attorno al crogiolo dove cade la cenere.
• Togliere il crogiolo (1) e scrostarlo con la spatolina, pulire eventuali occlusioni delle asole.
• Aspirare il vano crogiolo, pulire i bordi di contatto e rimuovere i tappi fumo (2).
• Se necessario pulire il vetro (a freddo)

Non aspirare mai la cenere calda, compromette l'aspiratore impiegato e mette a rischio di incendio i locali domestici

Ricordiamo che l'uso della stufa, senza aver effettuato la pulizia del crogiolo, potrebbe comportare l'accensione improvvisa dei gas all'interno della camera di combustione con conseguente rottura del vetro della porta.

MANUTENZIONE

MANUTENZIONE SETTIMANALE

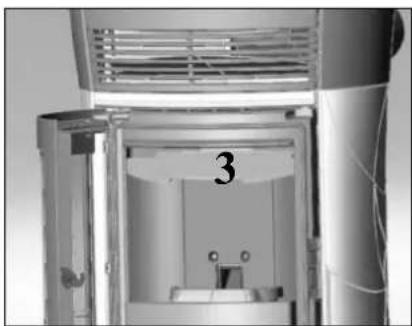

• Pulizia del focolare (con scovolo) dopo aver tolto il deviatore fumo (3).
• Scuotere lo scovolo (*) posto sotto il top in ceramica.
• svuotare il serbatoio e aspirarne il fondo.
• Durante la pulizia del crogiolo, sollevare i tappi fumo (2) e aspirare i quattro tubi sottostanti (4).

N.B.: per rimontare il deviatore fumo (3) lo scovolo (*) deve essere tirato tutto in alto.

NOTA: Ogni 800 kg compare la scritta "Manutenz_ione" per ricordare la pulizia dei canali fumi a cura del privato; il messaggio scompare premendo per 5 secondi il tasto "TURBO". Al raggiungimento dei 2000 kg di pellet compare la scritta "Manutenz_ione CAT" che non scompare più ed è quindi necessario l'intervento di un centro assistenza tecnica (CAT). Tale messaggio si resetta dal menù parametri.

MANUTENZIONE STAGIONALE (a cura del CAT - centro assistenza tecnica)

• Pulizia generale interna ed esterna
• Pulizia accurata dei tubi di scambio
- Pulizia accurata e disincrostazione del crogiolo e del relativo vano
- Pulizia ventilatori, verifica meccanica dei giochi e dei fissaggi
- Pulizia canale da fumo (sostituzione della guarnizione sul tubo scarico fumi)
- Pulizia condotto fumi (vedi pulizia settimanale)
- Pulizia del vano ventilatore estrazione fumi, pulizia sensore di flusso, controllo termocoppia.
- Pulizia, ispezione e disincrostazione del vano della resistenza di accensione, eventuale sostituzione della stessa
• Pulizia /controllo del Pannello Sinottico
- Ispezione visiva dei cavi clettrici, delle connessioni e del cavo di alimentazione
- Pulizia serbatoio pellet e verifica giochi assieme coclea-motoriduttore
- Sostituzione della guarnizione portello
- Collaudo funzionale, caricamento coclea, accensione, funzionamento per 10 minuti e spegnimento

In caso di un uso molto frequente della stufa, si consiglia la pulizia del canale da fumo ogni 3 mesi.

ATTENZIONE !!!

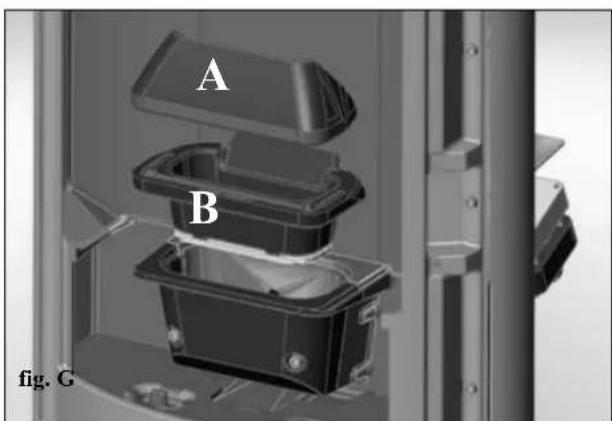

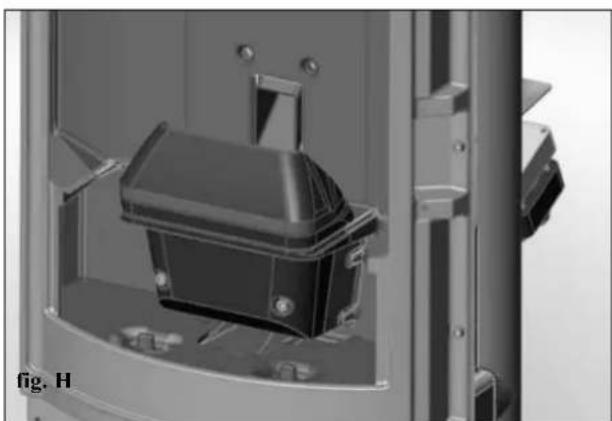

Dopo la normale pulizia, il NON CORRETTO accoppiamento del crogiolo superiore (A) con il crogiolo inferiore (B) può compromettere il funzionamento della stufa (figura G). Quindi prima dell'accensione della stufa, assicurarsi che i crogioli siano accoppiati correttamente come indicato in (figura H).

A B fig. G

Da integrare con la lettura completa della scheda tecnica

Posa e installazione

• Messa in servizio effettuata da CAT abilitato che ha rilasciato la garanzia e il libretto di manutenzione
• Aerazione nel locale
• Il canale da fumo/ la canna fumaria riceve solo lo scarico della stufa
• Il canale da fumo presenta: massimo 2 curve
  massimo 2 metri in orizzontale
  • comignolo oltre la zona di reflusso
• i tubi di scarico sono in materiale idoneo (consigliato acciaio inox)
• nell'attraversamento di eventuali materiali infiammabili (es. legno) sono state prese tutte le precauzioni per evitare incendi

Uso

• Il pellet utilizzato è di buona qualità e non umido
• Il crogiolo e il vano cenere sono puliti e ben posizionati
• Il portello è ben chiuso
• Il crogiolo è ben inserito nell'apposito vano

RICORDARSI di ASPIRARE il CROGIOLO PRIMA DI OGNI ACCENSIONE In caso di fallita accensione, NON ripetere l'accensione prima di avere svuotato il crogiolo

OPTIONAL

COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA (cod. 281900)

E' possibile ottenere l'accensione a distanza facendo collegare dal CAT (centro assistenza tecnica) il combinatore telefonico alla porta seriale dietro la stufa, tramite cavetto optional (cod. 621240)

KIT 10 per la canalizzazione aria calda in uno locale attiguo, con lunghezza del tubo di canalizzazione max 1,5 mt (cod. 643890).

KIT 10 BIS per la canalizzazione aria calda in uno locale non attiguo, con lunghezza del tubo di canalizzazione max 5 mt (cod. 645690).

ACCESSORI PER LA PULIZIA

GlassKamin (cod. 155240)
Utile per la pulizia del vetro ceramico

Bidone aspiracenere senza motore (cod. 275400)
Utile per la pulizia del focolare.

Dear Sir/Madam

Nel caso si svuoti completamente il serbatoio del pellet, è necessario effettuare il riempimento della coclea pre-mendo contemporaneamente i tasti + e - (dal telecomando o dal pannello sinottico) per qualche secondo dopo di che, lasciati i tasti, a display compare RICARICA.

L'operazione è da eseguirsi prima dell'accensione se la stufa si è fermata per esaurimento del pellet.

E' normale che nel serbatoio resti una quantità residua di pellet che la coelca non riesce ad aspirare.

Una volta al mese aspirare completamente il serbatoio per evitare l'accumulo di residui polverosi.

N.B.: Il grano deve essere inserito nella staffetta superiore di fissaggio con la cava verso l'alto.

Fase G
