MANUALE UTENTE FX-CTL950 Fuxtec

1.Fornitura: 53
2. Istruzioni di montaggio 54
2.1 Fissaggio ruote anteriori/ruote girevoli 54
2.2 Montaggio asse posteriore 55
2.3 Fissaggio ruote posteriori 55
2.4 Montaggio del tettuccio 55
2.5 Fissaggio sacca posteriore 57
3. Istruzioni d'uso 57

3.1. Rimozione e applicazione federa protettiva 57
3.2 Estensione carrello 58
3.3 Ripiegamento carrello 59
3.4 Regolazione impugnatura per il trasporto e asta di traino 60
3.5 Movimento del carrello 60
3.6 Azionamento e rilascio freno di stazionamento 61
3.7 Utilizzo del tettuccio 61
3.8 Utilizzo della cintura di sicurezza 62
3.9 Rimozione rivestimento in stoffa 62
3.10 Manutenzione e cura 63

1. Istruzioni per la cura del prodotto 64
   5.Garanzia 64
2. Avertenze e disposizioni di sicurezza 65

Original FUXTEC CTL-950 Bollerwagen

1.Fornitura: 53
2. Istruzioni di montaggio 54
2.1 Fissaggio ruote anteriori/ruote girevoli 54
2.2 Montaggio asse posteriore 55
2.3 Fissaggio ruote posteriori 55
2.4 Montaggio del tettuccio 55
2.5 Fissaggio sacca posteriori 57
3. Istruzioni d'uso 57
3.1. Rimozione e applicazione fodera protettiva 57
3.2 Estensione carrello 58
3.3 Ripiegamento carrello 59
3.4 Regolazione impugnatura per il trasporto e asta di traino 60
3.5 Movimento del carrello 60
3.6 Azionamento e rilascio freno di stazionamento 61
3.7 Utilizzo del tettuccio 61
3.8 Utilizzo della cintura di sicurezza 62
3.9 Rimozione rivestimento in stoffa 62
3.10 Manutenzione e cura 63

1. Istruzioni per la cura del prodotto 64
   5.Garanzia 64
2. Avverenze e disposizioni di sicurezza 65

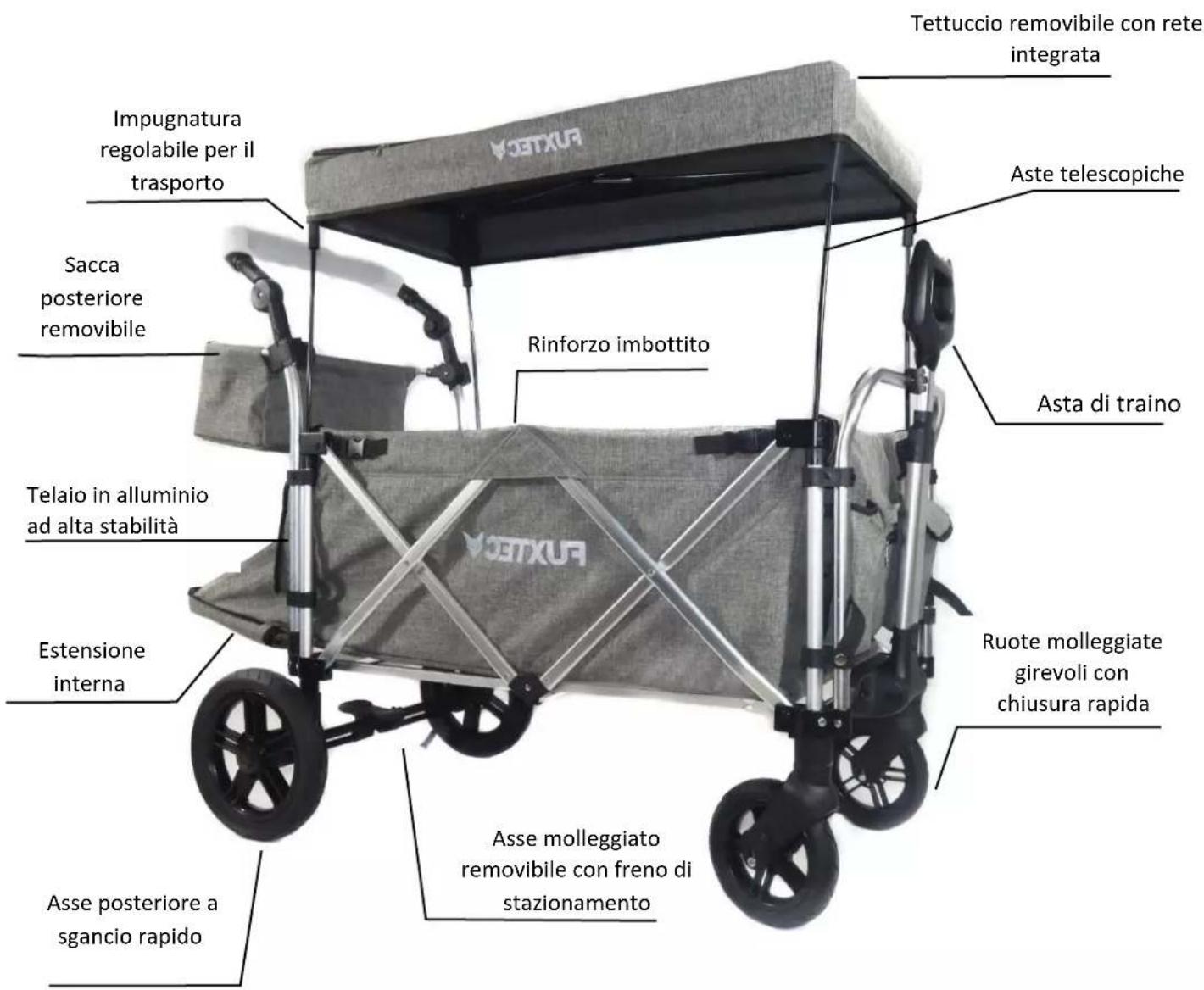

Carrello pieghevole originale FUXTEC CTL-950

Congratulations per l'acquisto del carrello pieghevole originale FUXTEC.

Con l'acquisto del carrello FUXTEC CTL-950 hai optato per un prodotto di elevata qualità targato FUXTEC e allo stesso tempo hai compiuto la scelta migliorie per poter garantire a te e al tuo bambino la massima sicurezza d'utilizzo. La pregiata lavorazione unita a sistematici e severi controllingi di qualità ti daranno la certezza di potere godere a lungo dell'utilizzo del carrello pieghevole FUXTEC.

Si invita a verificare subito dopo il ricevimento del prodotto che lo stesso sia completo di tutte le sue componenti e che non risultino parti mancanti. Si prega inoltre di accertare la piena funzionalità del carrello pieghevole e, in caso di problemi, presentare reclamo entro e non及其他 i termini prestabilititi. Saremo lieti di fornirle l'assistenza necessaria.

Di seguito riportiamo il nostro indirizzo mail per il contatto diretto: [e-mail].

1. Fornitura:

Telaio in alluminio + rivestimento in stoffa

Tettuccio (inclusa borsa)

Sacca per trasporto con tirante

2 ruote anteriori girevoli

Asse posteriore con freno di stazionamento + 2 ruote posteriori

Fodera protettiva

2. Istruzioni di montaggio

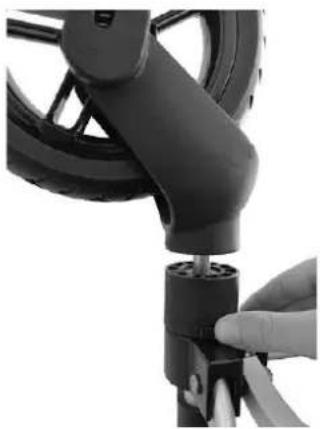

2.1 Fissaggio ruote anteriors/ruote girevoli

Passo 1: Posizione are la ruota anteriore sul supporto, come migliorato in Foto.

Passo 2: Premere il pulsante di sicurezza e tenerlo schiacciato.

Passo 3: Inserire la ruota anteriore nel supporto tenendo il pulsante di sicurezza premuto.

Passo 4:
Dopo aver inserto la ruota rilasciare il pulsante di sicurezza.

Passo 5: Ripetere la medesima procedura con la seconda ruota anteriore.

AVVISO IMPORTANTE Assicurarsi scrupolosamente prima di agli utilizzo che le ruote siano fissate correttamente.

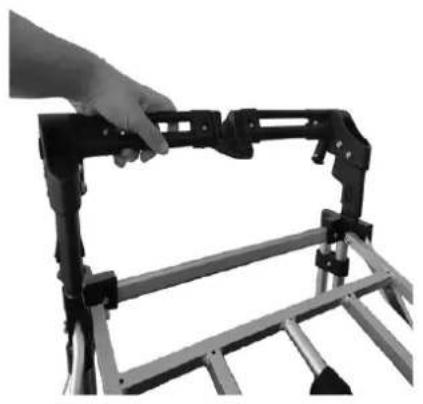

2.2 Montaggio asse posteriore

Passo 1: Posizione are l'asse posteriore come migliorato in fotto

Passo 2: Premere l'asse posteriore sul telao fino a farlo scattare.

Passo 3: Verificare attendamente che l'asse posteriore sia scattato in posizione e che sua collegato saldamente al telaio.

2.3 Fissaggio ruote posteriori

Passo 1: Tirare il dispositorio di sicurezza come migliorato in foto.

Passo 2:
Mentre siiene il bullone di bloccaggio estratto, insere la ruota sull'asse posteriore. Quando la ruota è alloggiata nella posizione desiderata, rilasciare il disposativo di sicurezza

Passo 3: Ripetere la medesima procedura con la seconda ruota posteriori.

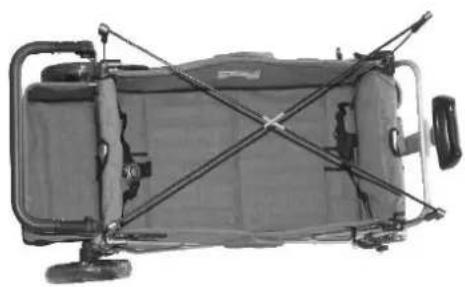

2.4 Montaggio del tettuccio

Passo 1: Estrarre entrambé le aste per il tettuccio alla sacca.

Passo 2: Unire le aste mediante il gommino di sostegno postocentralmente.

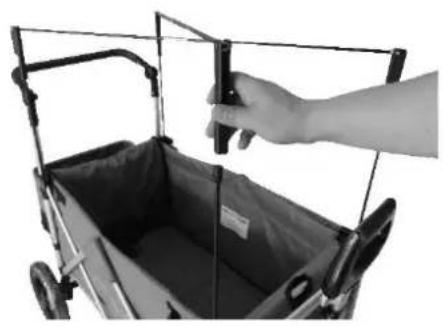

Passo 3: Montare diagonalmente i tubolari sulle aste telescopiche tramite i sostegni - si veda figura a sinistra.

"Vista dall'alto" dei tubolari di sostegno alloggiati correttamente.

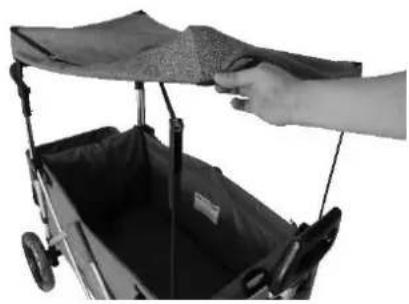

Passo 4: Estendere il tettuccio in stoffa sul carrello servendosi delle aste telescopiche.

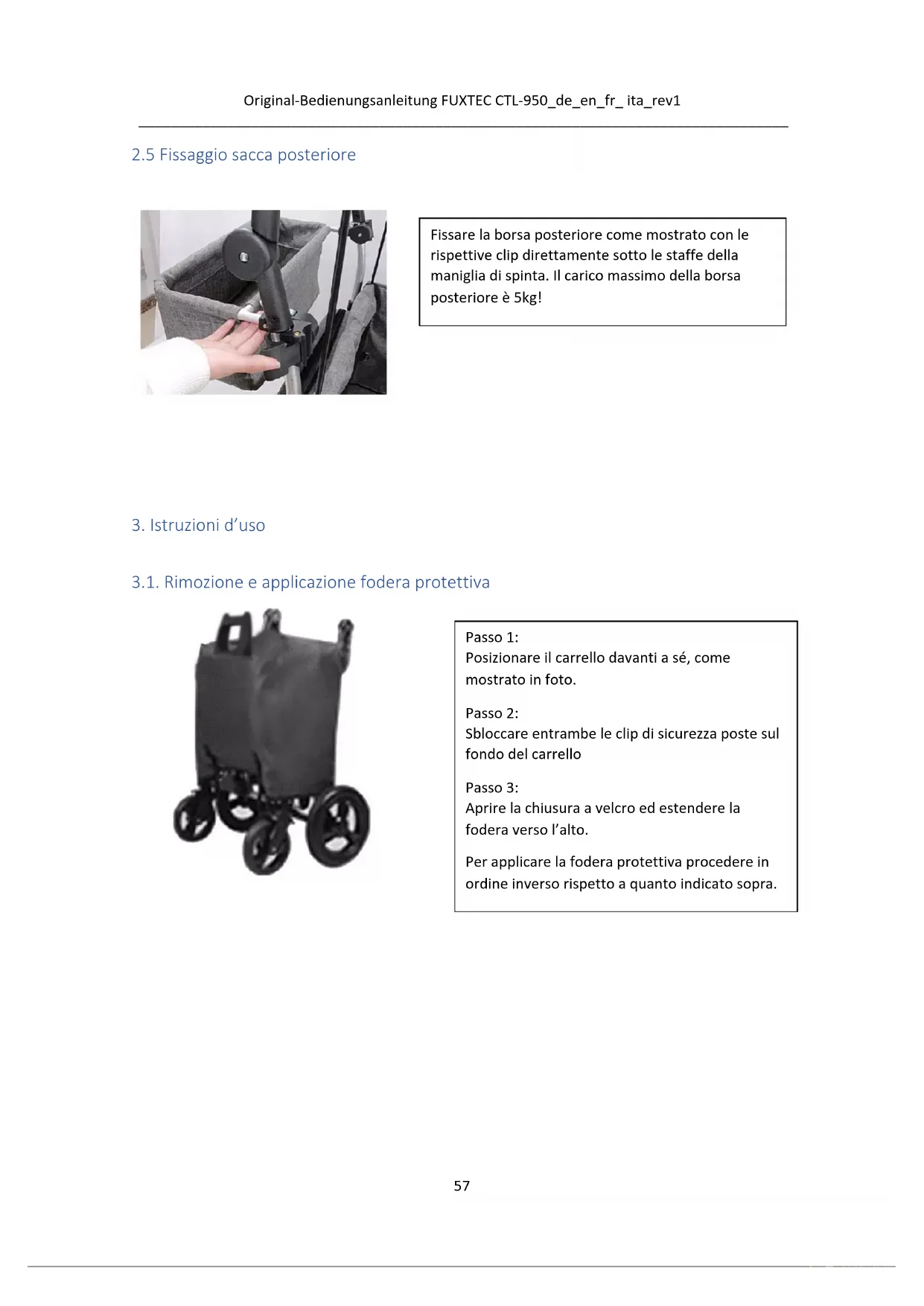

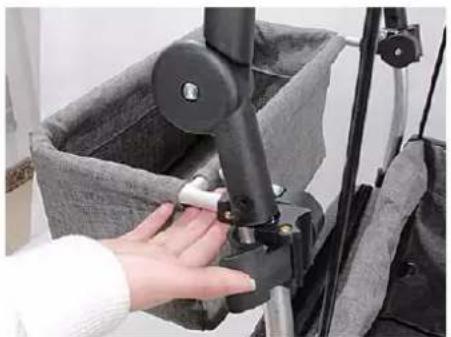

2.5 Fissaggio sicca posteriore

Fissare la borsa posteriore come molto con le rispettive clip direttamente sotto le staffe della maniglia di spinta. Il carico massimo della borsa posteriore è 5kg!

3. Istruzioni d'uso

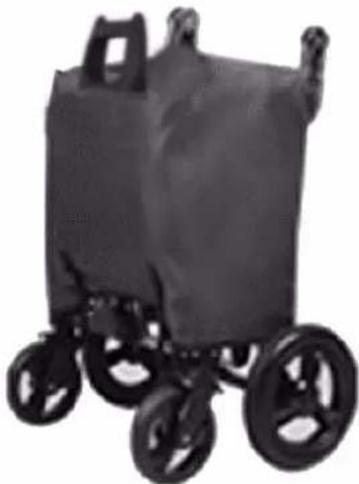

3.1. Rimozione e applicazione federa protettiva

Passo 1:

Posizione il carrello davanti a se, come mostrato in Foto.

Passo 2:

Sbloccare entrambé le clip di sicurezza poste sul fondo del carrello

Passo 3:

Apriré la chiusura a velocro ed estendere la fodera verso l'alto.

Per applicare la federa protettiva procedere in ordine inverso rispetto a quantoindicato sopra.

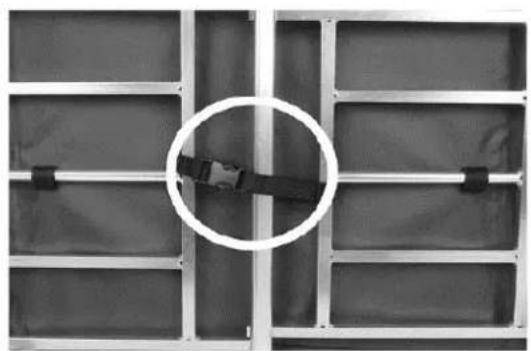

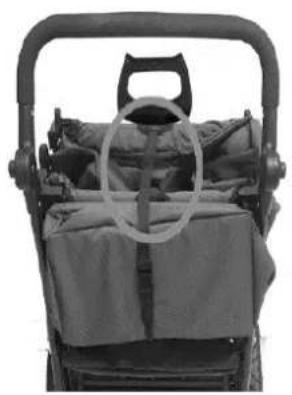

3.2 Estensione carrello

Passo 1: Sbloccare la clip di sicurezza.

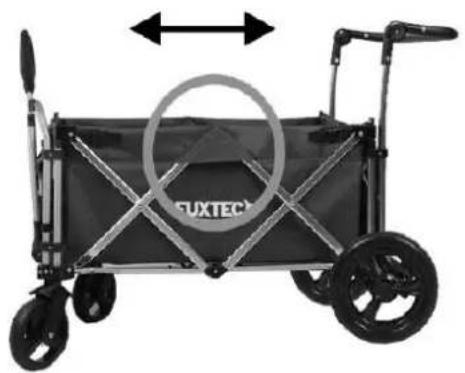

Passo 2:
Estendere il carrello e far passare la stoffa
sopra il telao.

Fissare la clip di sicurezza esternamente al telaio in alluminio per evitare che il carrello si richiuda accidentally durante l'utilizzo.

Avviso importante: Prima della chiusura la clip di sicurezza deve essere fissata all'interno del telaio.

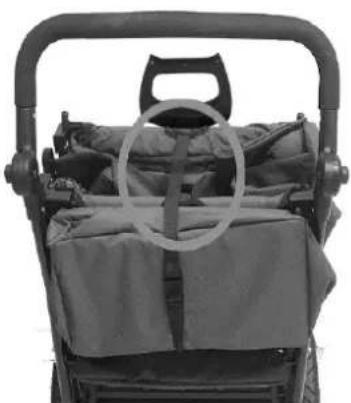

3.3 Ripiegamento carrello

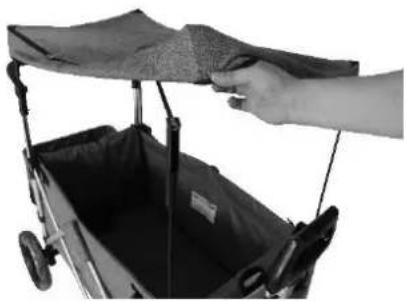

Passo 1: Rimuovere il tettuccio e far scorrere le aste telescopiche all'interno del telaio.

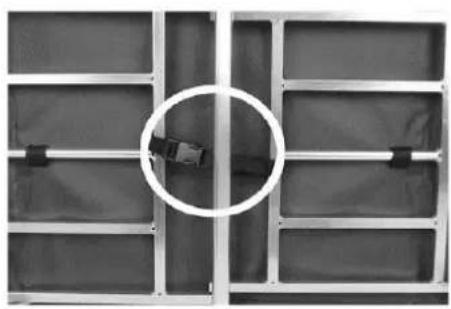

Passo 2: Fissare la clip di sicurezza all'interno del telao, come migliorato in foto.

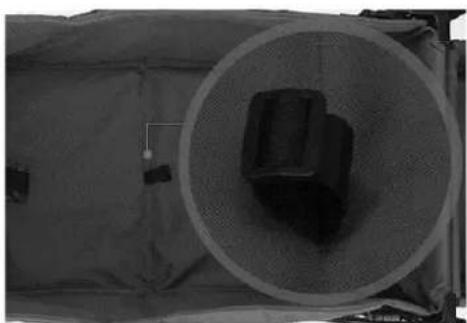

Passo 3: Tirare la linguetta in stoffa visible in fotop er ripiegare il carrello. Pressare successivamente a mano il carrello per avvincinarne le estremita.

Passo 4:
Chiudere la clip di sicurezza. Per ridurre il volume del carrello è possibile in aggiunta tirare leggermente la cintura di sicurezza.

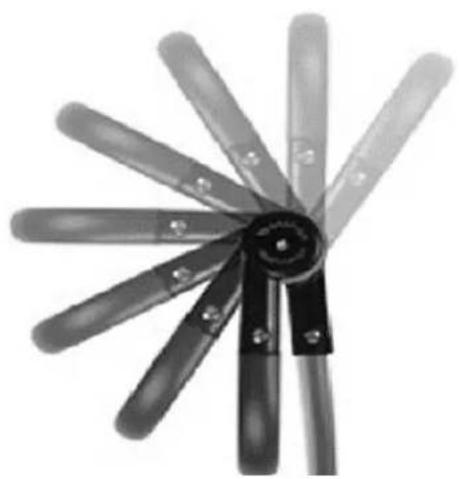

3.4 Regolazione impugnatura per il trasporto e asta di traino

Passo 1: Premere contemporaneamente entrambi i bottoni dell'impugnatura per modificarne l'angolazione. L'impugnatura cui quod assere fattascattare in differenti posizioni.

Passo 2: Perutilizzare l'asta di trainotelescopica estrarre quest'ultima daltelao tirando l'impugnatura.

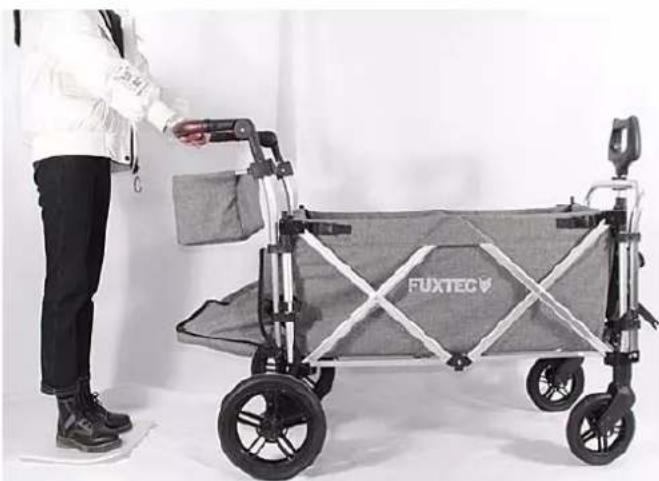

3.5 Movimento del carrello

Su strade asfaltate, spingere il carrello mediante l'impugnatura posteriore. Su terreni impervi utilizzato l'asta di traino telescopia posta sul lato anteriore del carrello.

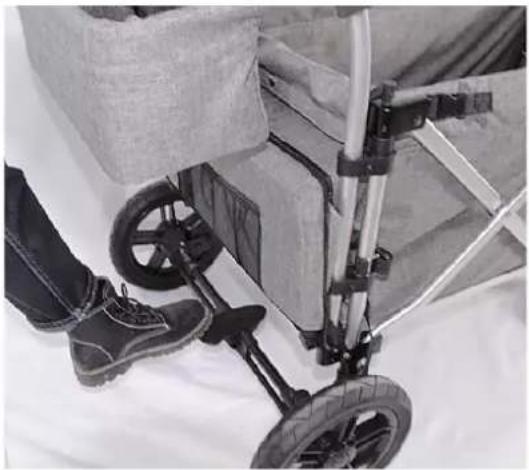

3.6 Azionamento e rilascio freno di stazionamento

Per attivare il freno, premerlo verso il basso. Assicurarsi che l'asta del freno si insertisce nelle ruote dentate dei cerchioni quando si aziona il dispositivo. Per sbloccare il meccanismo, sollevare la leva del freno.

Avviso importante

Azionare tassativamente il freno di stazionamento nel caso in cui un bambino venga collocato all'interno del carrello o debba essere estratto dallo stesso.

3.7 Utilizzo del tettuccio

Il tettuccio dispon di una rete incorpora, la quale permette di vedere in qualsiast momento all'interno del carrelo.

PASSO 2: Nel momento in cui il tettuccio è completamente aperto, quello cui sono dovoci sull ato opposto del carrello mediante delle chiusure a velcro poste sugli angoli.

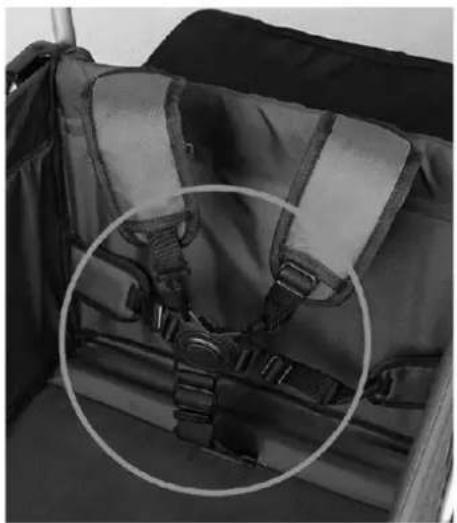

3.8 Utilizzo della cintura di sicurezza

Inserire le varie combinazioni composte da cinture e linguette nella fibbia per chiudere l'imbracatura di sicurezza a 5 puniti.

Regolazione della cintura:

Regolare l'imbracatura facendo scorrere le bretelle, le cinture subaddominali e inguinali nelle fibbie di regolazione per raggiungere la lunghezza desiderata.

ATTENZIONE! Regolare sempre l'imbracatura a 5 punti in maniera adeguata in caso dichio di posizione del bambino.

Apertura dell'imbracatura:

Premere il pulsanteippo al centro della fibbia ed estrarre da quest'ultima le cinture combinate.

AVVISO IMPORTANTE

Utilizzato sempre il sistema di ritenuta!

IMPORTANTE! Quando la cintura è allacciata o aperta, le sue estremità devono trovarsi fuori alla portata dei bambini. Si tratta di piccole parti e può sussistere pericolò di soffocamento.

3.9 Rimozione rivestimento in stoffa

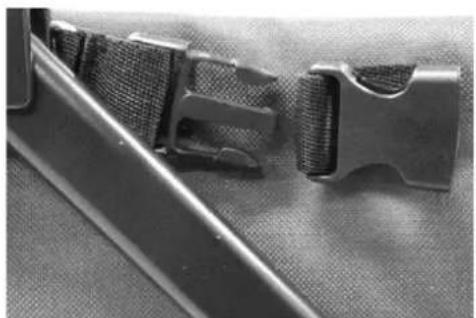

Passo 1:

Aprière toutes le fibbie poste sul rivestimento.

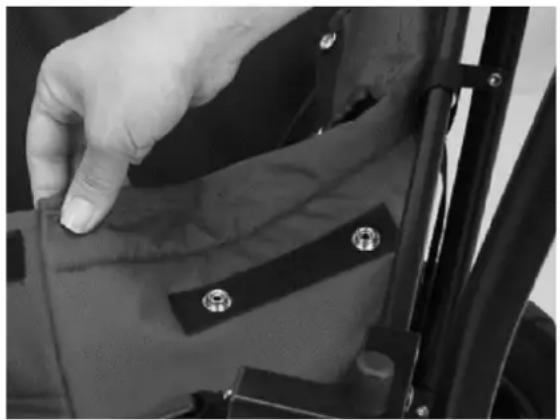

Passo 2:
Apriere tutte le chiusure a velcro e i bottoni posti sul lato anteriore e posteriore del carrello.

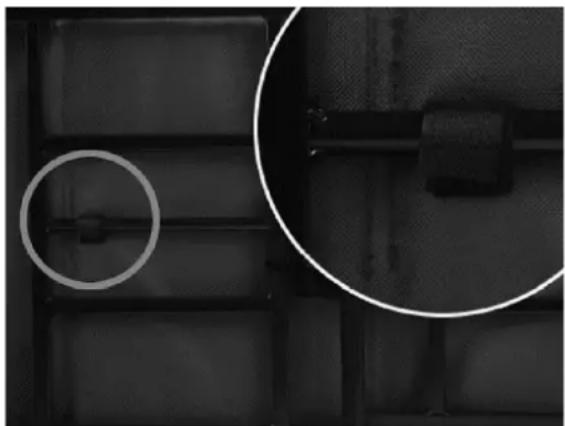

Passo 3: Apriere tutte le chiusure a velocro poste sul lato inferiore del carrelio. Al termine di esta operazione, è possibile sfilare il rivestimento in stoffa dal telao.

3.10 Manutenzione e cura

Si raccomanda di controllare e pulire regolarmente il prodotto.

• Controllare regolarmente tutte le parti importanti per verificare la presenza di danni. Accertarsi che le parti meccaniche funzionino in maniera ottimale.
• Controllare regolarmente che tutte le viti, i rivetti, i bulloni e altri parti di serraggio siano fissate saldamente.
  Non utilizzato per la lubrificazione grasso o olio,bensi uno spray a base di silicone.
• Un carico eccessivo, la chiusura non corretta o l'utilizzo di accessori non consentiti possono danneggiare il carrello o comprometerne l'integrità.
  Non insertire mai più di 5 kg di articoli nella sacca posteriore.
• Conservare il carrello ripiegato esclusivamente in un luogo ben areato per evitare la formazione di muffa.
• In caso di intenso utilizzo in un arco di tempo prolongato, in cui vi è ad esempio un'intensa esposizione ai raggi solari, i tessuti possono scolorirsi; ciò non può rappresentare motivivo di reclamo.
  Nonutilizzareil carrello se vi sono parti piegate,logore o rotte.
  Nonutilizzare sul carrello CTL 900 accessori non autorizzati da FUXTEC GmbH.

4. Istruzioni per la cura del prodotto

I tessuti del carre llo possono essere puliti con una spugna e una soluzione di sapone in acqua calda. Non utilizzare per la pulizia del rivestimento in stoffa detergenti corrosivi o impiegabili a mezzo di strofinamento (cloro ecc.), bensi solo una soluzione di sapone delicata o un detergente speciale per la pulizia di tessuti.

Le parti in plastica e il telaio vanno和其他 pulite con una soluzione a base di sapone. Dopo l'utilizzo del carrelo in presenza di pioggia e umidità procedere con la pulizia e l'asciugatura del telaio. Qualora il rivestimento in stoffa risulta estremamente bagnato, far asciugare il carrelo tenendolo aperto e/o esteso.

Si raccomanda di smontare regolarmente le ruote e di trattare gli assi, i giunti e le sospensioni con uno spray a base di silicone (non utilizzato grasso o olio). Così facendo è possibile ottenere una conduzione lineare e silenziosa del carrello e limitare la comparsa anzitempo di segni di usura. Fare in modo di eseguire un'adeguata manutenzione del carrello, al fine di evitare la comparsa di ruggine, poiché quest'ultima non è da ritenersi motivo di reclamo.

5. Garanzia

Questo prodotto è stato realizzato secondo i più elevati standard di qualità. All'acquisto di un nuovo prodotto si applica la garanzia legale di 24 mesi, a partire alla data di vendita. La garanzia copre unicamente le carenze riconducibili a difetti del materiale e/o di fabbricazione e al mancato rispetto delle caratteristiche garantite. In caso di richiesta di prestazione in garanzia è necessario presentare la ricevuta originale d'acquisto con la relativa data. Le riparazioni derivanti dall'esercizio della garanzia possono essere esclusivamente effettuate da FUXTEC GmbH. Il diritto alla garanzia legale sussiste solo se il prodotto viene utilizzato in base alle prescrizioni. Sono escludi nella garanzia tutti i danni causati dai seguenti eventi:

• Abuso, sovraccarico o negligenza.
• Uso professionale (industria, artigianato, noleggio).
• Riparazione da parte di centri non autorizzati.
• Danni dovuti a fattori esterni, corpi estranei, sostanje o incidenti.

Parti usurate sono esclude alla garanzia.

6. Avvertenze e disposizioni di sicurezza

IMPORTANT!

Si prega di conservare quello manuale in un luogo sicuro per future consulazioni. La mancata osservanza di queste istruzioni cui compromettere la sicurezza del bambino. è importante che tutte le persone che usano il carrello e gli accessori sappiano come maneggiarli,anche se la persona interessata utilizza il carrello solo per un breve periodo di tempo. Si prega di notare che questo manuale non può escludere tutti i possibili pericoli ai quali un bambino cui quod esere esposto segumentamente all'uso di quello prodotto. L'utilizzatore è responsabile della sicurezza del bambino. In caso di ulteriori richieste, il servizio clienti FUXTEC sare lieto di aiutarvi.

IMPORTANT!

Leggere attendamente le istruzioni d'uso e acquisire familiarità con il carrello, prima diutilizarlo con un bambino.

Le personne che non hanno familiarità con il carrello e dovessero utilizzato, devono essere istruite in anticipo circa le modalità d'uso.

La sicurezza del bambino può essere pregiudicata qualora non venissero rispetto le seguenti istruzioni.

Conservare scrupolosamente le istruzioni d'uso per i successivi consulti.

Non utilizzato accessori per cui FUXTEC GmbH non ha autorizzato l'uso con il carrello CTL-900.

Sul carrello CTL-900 devono essere utilizzate solo parti di ricambio di fabbricazione FUXTEC o ricambi originali raccomandi.

In caso di ulteriori quesiti circa l'utilizzo del carrello CTL-900 o sui relativi accessori, rivolgersi al servizio di assistenza di FUXTEC GmbH.

IMPORTANTE! La portata massima del carrello ammonta a 75kg (5 kg consentiti in aggiunta nella sicca posteriore apponibile al carrello).

ATTENZIONE! Questa unità non è adatta a bambini sotto i 6 mesi.

ATTENZIONE! Questo prodotto non è idoneo ad attività di jogging o pattinaggio.

ATTENZIONE! Assicurarsi prima dell'uso che tutti i serraggi siano chiusi.

ATTENZIONE! Non appoggiarsi mai all'impugnatura di trasporto posta sulla coda del carrello e non esercitare forza eccessiva sulla stessa. Questa impugnatura si distinguue per il comfort e non è paragonabile a quella di un passeggino.

ATTENZIONE! Durante il trasporto del carrello accertarsi che i dispositivi di sicurezza non vengano aperti inavvertitamente.

ATTENZIONE! Durante il ripiegamento del telaio fare attenzione a non schiacciarsi parti del corpo.

ATTENZIONE! Non ripiegare il carello se vi si trovano all'interno uno o più bambini.

ATTENZIONE! Non permettere ai bambini di utilizzato il carrello a scopo di gioco.

ATTENZIONE! Accertarsi che il bambino durante l'apertura e la chiusura del carrello si trovi a debita distanza dallo stesso, al fine di evitare lesioni.

ATTENZIONE! Utilizzato una cintura di sicurezza non appena il bambino è in grado di sedersi autonomamente.

ATTENZIONE! Non lasciare il bambino da solo.

ATTENZIONE! Quando si parcheggia il carrello azionare sempre il freno prima che il bambino venga inserto o estratto dal carrello.

ATTENZIONE! Carichi gravanti sull'impugnatura per il trasporto pregiudicano la stabilità del carrello.

ATTENZIONE! Riparare il bambino dall'intensa irradiazione solare. Il tettuccio non garantisce protezione completa dai raggi UV.

ATTENZIONE! Utilizzato sempre la cintura inguinale unitamente alla cintura subaddominale.

ATTENZIONE! Regolare sempre l'imbracatura in maniera adeguata se si desidera variare la posizione del bambino.

ATTENZIONE! Utilizzare il carrello solo per il numero previsto di 2 bambini.

ATTENZIONE! Carichi fissati all'impugnatura e/o allo schienale e/o ai lati del carrello pregiudicano la stabilità dello stesso.

IMPORTANT! Parcheggiare il carrello solo con freno azionato.

IMPORTANT! Controllare sempre che il freno sia tirato correttamente.

IMPORTANT! L'estensione interna non è una superficie adatta al carico.

Il suo unico scopo è quello di dare al bambino più spazio per le gambe quando si sdraia e dorme nel passeggino!
