BEDIENUNGSANLEITUNG FX-CTL950 Fuxtec

Original-Bedienungsanleitung

Kinder

Transportwagen CTL950

ACHTUNG:itte lessen Sie sich vor Arbeitsbeginn das Betriebshandbuch aufmerksam durch, da es alle wichtigen Informationen und Sicherheitshinweise enthalt, deren Einhaltung die Voraussetzung fur den ordnungsgemäßen Gebrauch these Gerates ist.

FUXTEC GmbH

KAPPSTR.69, 71083 HERRENBERG - GÜLTSTEIN, GERMANY

Inhalt

1. Lieferumfang: 6
2. Aufbauanleitung 7
   2.1 Befestigen der Vorderrader/Schwenkrader 7
   2.2 Montage der Hinterradachse 8
   2.3 Befestigen der Hinterrader 8
   2.4 Montage der Überdachung 8
   2.5 Befestigung der Hecktasche 10
3. Gebrauchsanleitung 10
   3.1. Entfernen und Anbringen der Schutzhülle 10
   3.2 Auseinanderfalten des Wagens 11
   3.3 Zusammenfalten des Wagens 12
   3.4 Verstellen des Schiebegriffs und der Zugstange 13
   3.5 Bewegen des Wagens 13
   3.6 Betätigen und Lösener Feststellbremse 14
   3.7 Benutzen der Überdachung 14
   3.8 Benutzen der Sicherheitsgurte 15
   3.9 Entfernen des Stoffbezuges 15
   3.10 Instandhaltung und Pflege 16

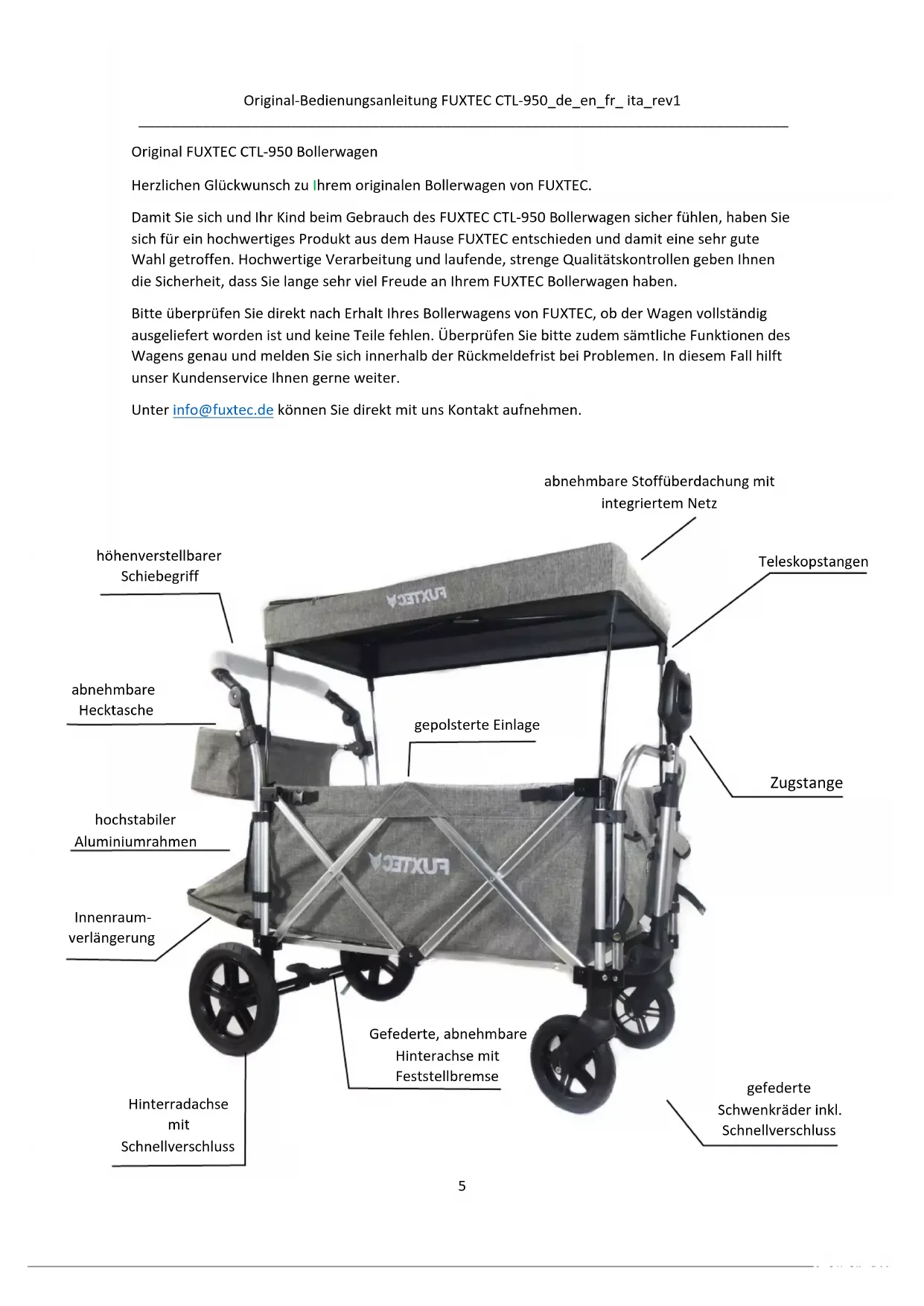

Herzlichen Glückwunsch zu ihrem originalen Bollerwagen von FUXTEC.

Damit Sie sich und Ihr Kind beim Gebrauch des FUXTEC CTL-950 Bollerwagen sicher führten, haben Sie sich für ein hochwertiges Produkt aus dem Hause FUXTEC entschieden und damit eine sehr gute Wahl getroffen. Hochwertige Verarbeitung und laufende, strenge Qualitätskontrollen geben Ohnen die Sicherheit, dass Sie länger sehr viel Freude an ihrem FUXTEC Bollerwagen haben.

Bitte überprüfen Sie direkt nach Erhalt Ihres Bollerwagens von FUXTEC, ob der Wagen vollständig ausgeliefert worden ist und keine Teile fehlen. Überprüfen Sieitte zudem samlliche Funktionen des Wagens genau und melden Sie sich innerhalb der Rückmeldefrist bei Problemen. In thisem Fall hilft unser Kundenservice Ihnen offenseoter.

Unter [e-mail] können Sie direkt mit uns Kontakt aufnahmen.

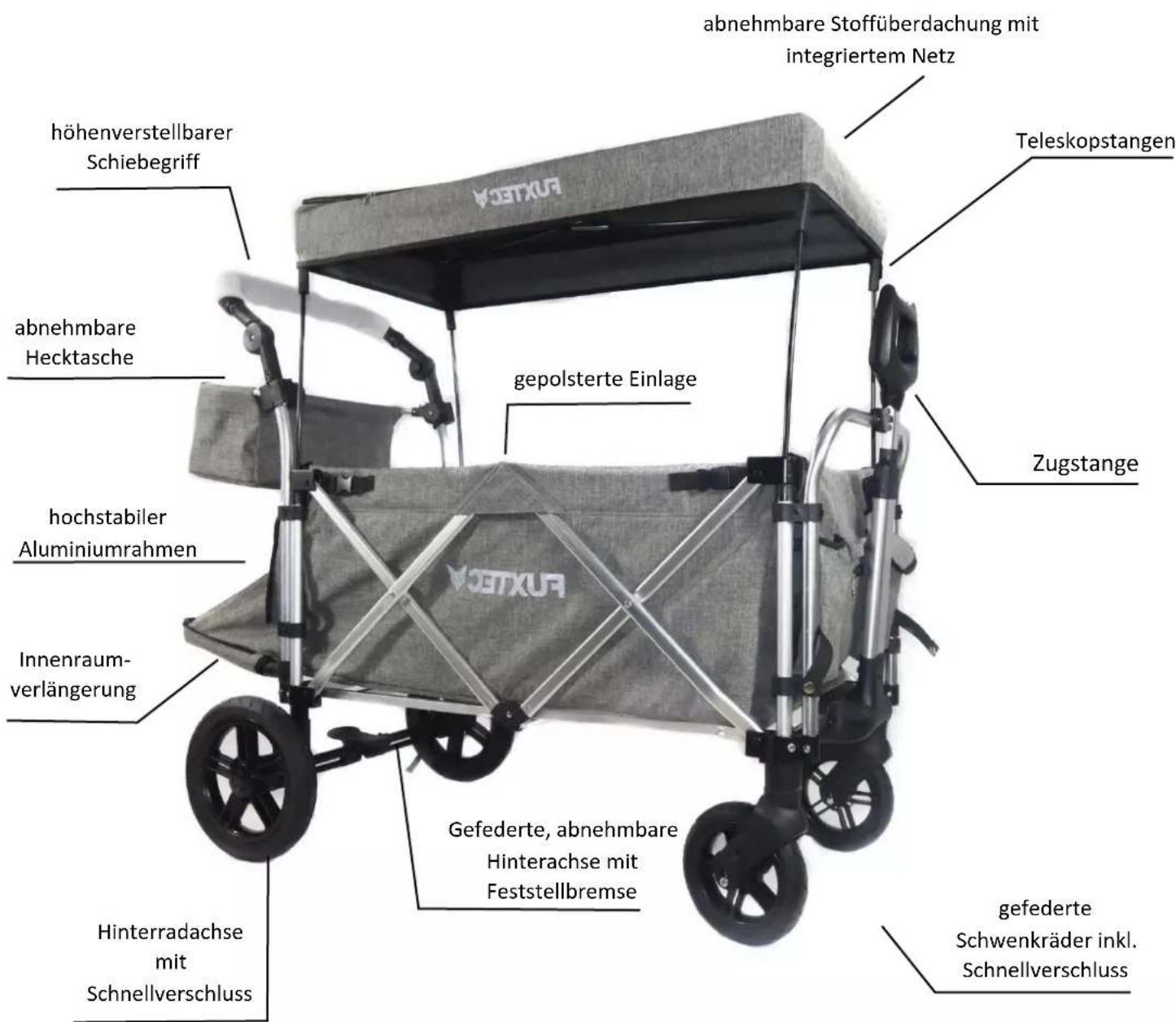

1. Lieferumfang:

Aluminiumrahmen + Stoffbezug

Dach inkl. Tragetasche

Transporttasche mit Dachgestänge

2 schwenkbare Vorderrader

Hinterachse inkl. Feststellbremse +2 Hinterrader

Schutzhülle

2. Aufbauanleitung

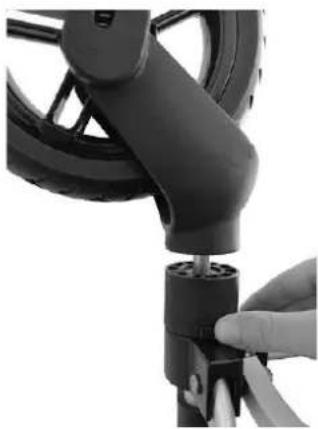

2.1 Befestigen der Vorderträder/Schwenkräder

1. Schritt: Positionieren Sie das Vorderrad wie abgebildet auf der Halterung.
2. Schritt:
   Drücken Sie den Sicherungsknopf und halten Sie diesen gedrückt.
3. Schritt:
   Stecken Sie bei gedrücktem Sicherungsknopf das Vorderrad auf die Halterung.

1. Schritt:
   Nach dem Aufstecken des Rades, halten Sie den Sicherungsknopf wieder los.
2. Schritt: Wiederholen Sie den Vorgang beim 2. Vorderrad.

WICTIGER HINWEIS

Bitte vergewissern Sie sich vor jedem Gebrauch sorgfältig, dass die Räder korrekt arretiert sind.

2.2 Montage der Hinterradachse

1. Schritt: Positionieren Sie die Hinterachse wie abgebildet
2. Schritt:
   Drücken Sie die Hinterradachse auf den Rahmen bis diese einrastet.
3. Schritt: Prufen Sieitte sorgfaltig,ob die Hinterradachse eingerastet und daraufufhin fest mit dem Rahmen verbunden ist.

2.3 Befestigen der Hinterräder

1. Schritt:
   Ziehen Sie an der Sicherheitsvorrichtung wie abgebildet.
2. Schritt:
   Während Sie den herausgezogenen Sicherungsbolzen halten, stecken Sie das Rad auf die Hinterachse. Sitzt das Rad in der gewünschten Position, setzen Sie die Sicherheitsvorrichtung wieder los
3. Schritt: Wiederholen Sie den Vorgang beim 2. Hinterrad.

2.4 Montage der Überdachung

1. Schritt: Entnehmen Sie die beiden Dachstangenpaare dem Transportbeutel.

1. Schritt:

Fugen Sie die Stangen eines Paares entlang des mittleren Haltegummis zusammen.

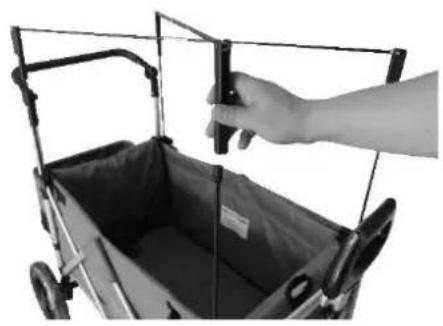

1. Schritt:

Bitte setzen Sie die Aufsätze der Haltestangen diagonal auf die Teleskopstangen - wie im Bild links zu sehen.

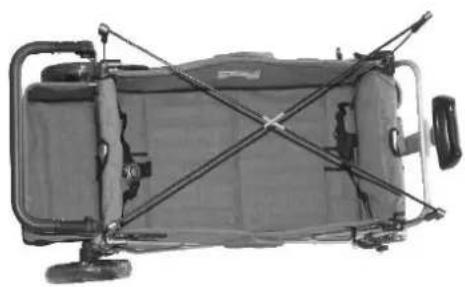

"Von-Oben-Ansicht" der korrekt sitzenden Dachstangen.

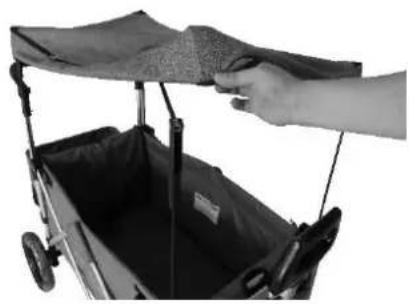

1. Schritt:

Spannen Sie das Stoffdach mit Hilfe der Teleskopstangen über den Wagen.

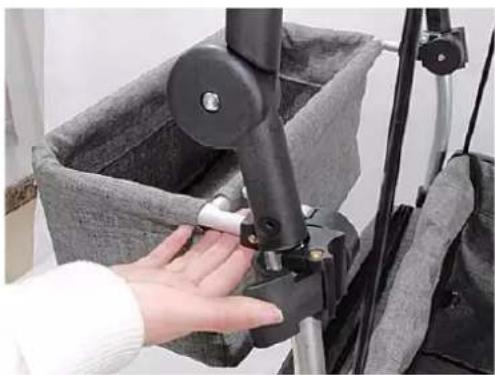

2.5 Befestigung der Hecktasche

Befestigen Sie die Hecktasche wie abgebildet mit den jeweiligen Clips direkt unter den Halterungen für den Schiebegriff. Die maximale Zuladung für die Hecktasche beträgt 5kg!

3. Gebrauchsanleitung

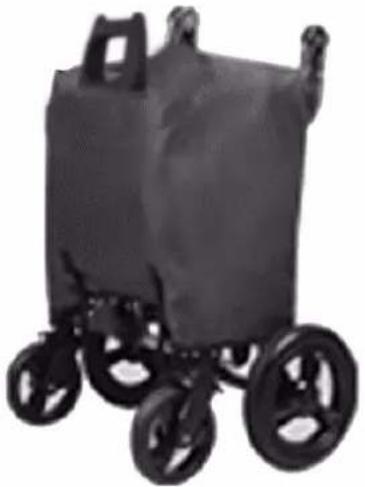

3.1. Entfernen und Anbringen der Schutzhülle

1. Schritt:
   Stellen Sie den Wagen wie abgebildet vor Ihnen auf.

2. Schritt:
   Lösen Sie die beiden Sicherungslips am unteren Teil des Wagens

3. Schritt: Offnen Sie den Klettverschluss undziehen Sie die Schutzhülle nach oben hin ab.

Zum Anbringen der Schutzhülle gehen Sie in entgegengesetzter Reihenfolge vor.

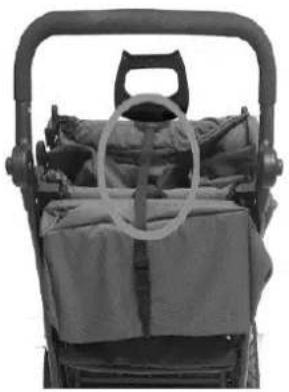

3.2 Auseinanderfalten des Wagens

1. Schritt:
   Lösen Sie den Sicherungslip.

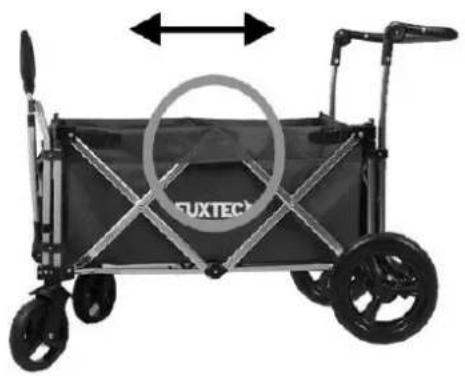

1. Schritt:
   Ziehen Sie den Wagen auseinander und legen Sie den Stoff über den Rahmen.

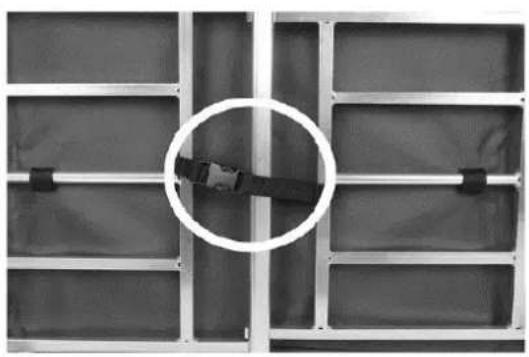

Befestigen Sie den Sicherungslip außerhalb des Aluminiumrahmens um ein zufälliges Zusammenfalten des Wagens bei der Benutzung zu vermeiden.

Wichtiger Hinweis:
Vor dem Zusammenklappen muss der Sicherungslip innerhalb des Rahmens befestigt werden.

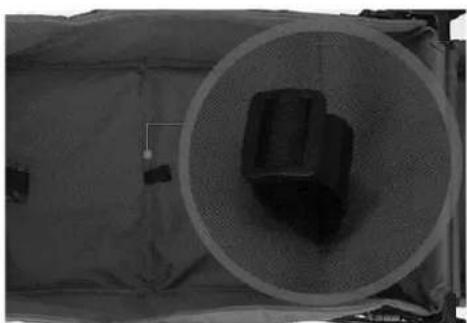

3.3 Zusammenfalten des Wagens

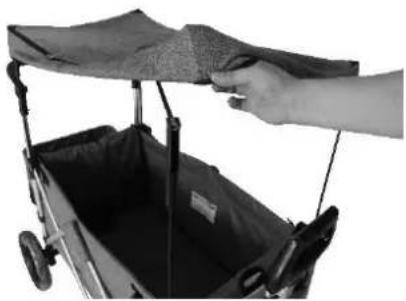

1. Schritt: Entfernen Sie die Überdachung und versenken Sie die Teleskopstangen in den Rahmen.

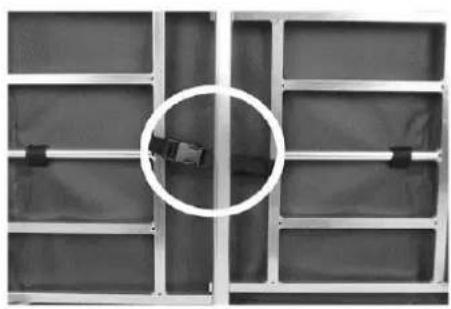

1. Schritt: Befestigen Sie den Sicherungslip wie abgebildet innerhalb des Rahmens.

1. Schritt:
   Ziehen Sie an der abgebildeten Stofflasche um den Wagen zusammenzuziehen. Anschließlich drucken Sie den Wagen per Hand zusammen.

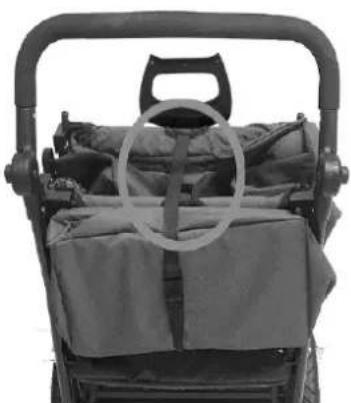

1. Schritt:
   Schlieben Sie den Sicherungslip. Um das Volumen des Wagens zu verringern, können Sie zudem leicht am Sicherungsgurtziehen.

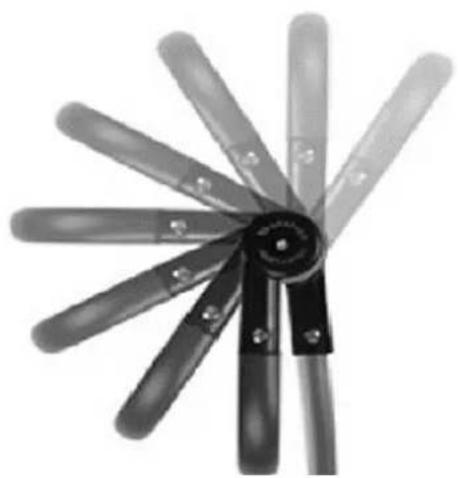

3.4 Verstellen des Schiebegriffs und der Zugstange

1. Schritt:
   Drücken Sie gleichzeitig beiden
   Knöpfe der Schiebestange um den Winkel zu verstellen. Der Griff kann in verschiedene Positionen einrasten.

2. Schritt: Um die Teleskopzugstange zu benutzen, ziehen Sie diese einzah am Griff aus der Rahmenhalterung.

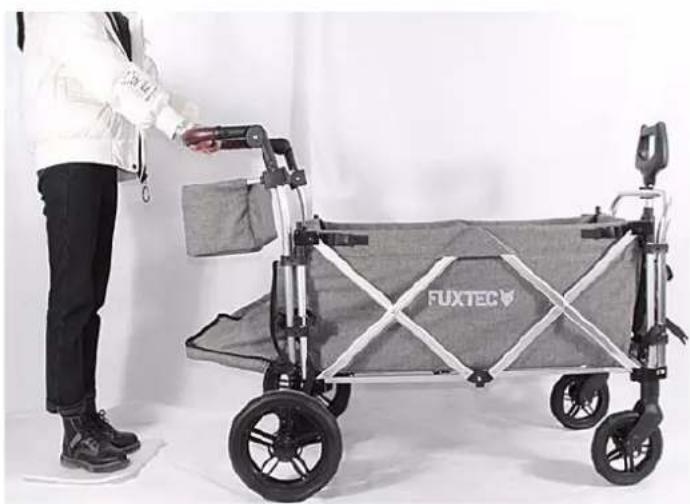

3.5 Bewegen des Wagens

Schieben Sie den Wagen mit dem hinteren Schiebegriff auf befestigten Wegen. In unwegsamerem Gelände nutzen Sieitte die Teleskopzugstange am vorderen Ende des Wagens.

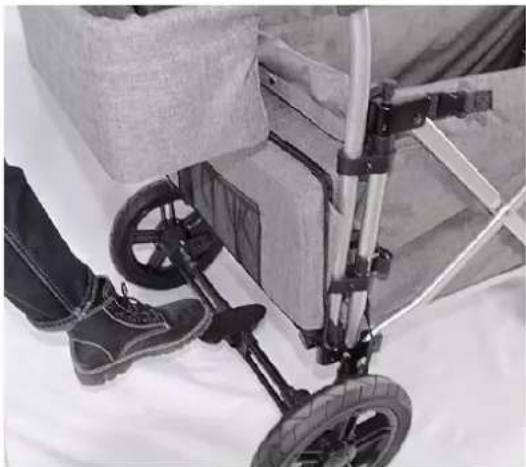

3.6 Betätigen und Lösener Feststellbremse

Zum Verriegeln der Bremse drucken Sie diese herunter. Achten Sie daraufuf, dass die Bremsstange beim Bremsen in die Zahräder der Reifen einrasten. Zum Lösen der Verriegelung, haben Sie den Bremshebel an.

Wichtiger Hinweis

Bitte verriegeln Sie unbedingt die Feststellbremse, wenn Sie Ihr Kind in den Wagen setzen oder hersausnahmen.

3.7 Benutzden der Überdachung

Die Überdachung verfügbar über ein eingebautes Netz, mit welchem Sie jederzeit Einblick in das Wagennere haben können.

SCHRITT 1: Um das Netz freizulegen, öffnen Sie den Reißverschluss.

SCHRITT 2: Werde die Abdeckung komplett geöffnet, kann diese am anderen Ende des Wagens mit Hilfe von Klettverschlüssen an den Ecken befestigt werden.

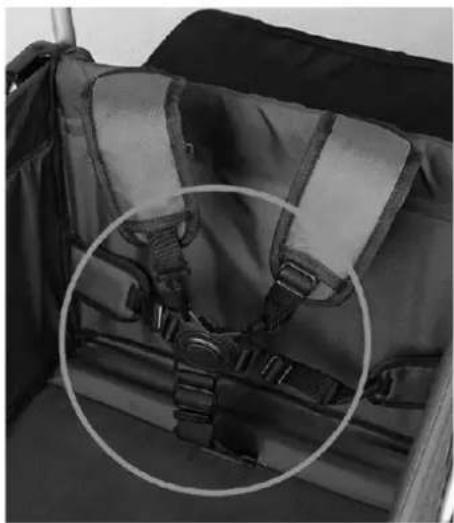

3.8 Benutzenden der Sicherheitsgurte

Stecken Sie die kombinierten Schultergurt-Beckengurt-Schlosszungen in das Gurtschloss und schreiben Sie somit den 5-Punkt-Sicherheitsgurt.

Einstellen des Gurtes:

Stellen Sie den Gurt ein, indem Sie die Gurtversteller an den Schulter-, Becken- und Schrittgurten auf die erforderliche Länge verschieben.

VORSICHT! Den 5-Punkt-Sciherheitsgurt immer passend einstehen, wenn Sie die Sitzposition Ihres Kindes ändern.

Öffnen des Gurtes:

Drücken Sie auf den mittleren Knopf am Gurtschloss undziehen Sie die kombinierten Schultergurt- Beckengurt-Schlosszungen aus dem Gurtschloss.

WICTIGER HINWEIS

Verwenden Sie immer das Rückhaltesystem!

WICHTIG! Wenn der Gurt angelegt oder offen ist, dürfen sich seine Enden nicht in der Reichweite von Kleinkindern befinden. Es handelt sich hierbei um Kleinteile und es kann Erstickungsgefahr bestehen.

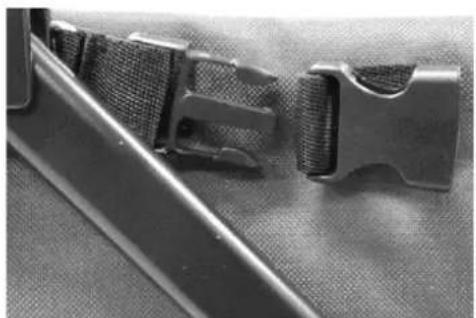

3.9 Entfernen des Stoffbezuges

1.Schritt:
Öffnen Sie alle Steckverbindungen am Stoffbezug.

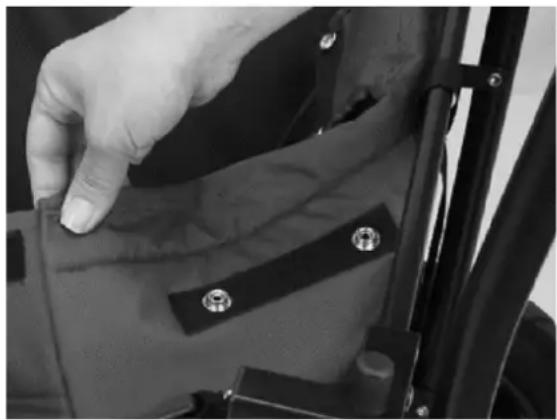

1. Schritt:
   Lösen Sie alle Klettverschlüsse und Druckknöpfte an der Vorder- und Rückseite des Wagens.

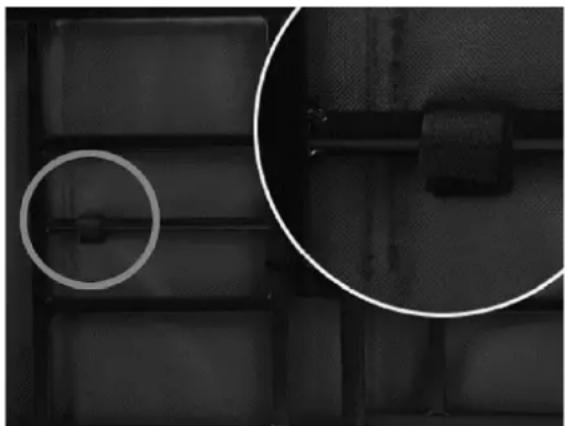

1. Schritt: Öffnen Sie alle Klettverschlüsse an der Unterseite des Wagens. Im Anschluss daran, können Sie den losen Stoffbezug vom Rahmen abziehen.

3.10 Instandhaltung und Pflege

Das Produkt sollte regelmäßig geprüft und gesaubert werden.

-itte kontrllieren Sie regelmäßige alle wichtigen Teile auf Beschadigungen. Vergewissern Si esich, dass die mechanischen Bauteile einwandfrei Funktionieren.
- Bette kontrollieren Sie regelmäßig, ob alle Schrauben, Nieten, Bolzen und andere Befestigungen festsitzen.
- Verwenden Sie zum Schmieren kein Fett oder Öl, sondern ein Spray auf Siliconbasis.
- Eine zu schwere Beladung, unsachgemäßes Zusammenklappen oder die Verwendung von nicht zugelassenem Zubehör können den Wagen beschädigen oder zerstären.
- Laden Sie nie mehr als 5kg in die Hecktasche.
Bewahren Sie den zusammengeklappten Wagenaur an einem gut belufteten Ort auf, um Schimmelbildung zu vermeiden.
- Bei starker Beanspruchung über einen längeren Zeitraum (z.B. intensive Sonneneinstrahlung) können die textilen Teile an Farbe verlieren; dies stellt jedoch keinen Reklamationsgrund dar.
- Verwenden Sie den Wagen nicht, wenn Teile verbogen, verschlissen oder gebrochen sind.
- Benutzen Sie kein Zubehör, das nicht von der FUXTEC GmbH zur Verwendung mit dem CTL 900 zugelassen wurde.

4. Pflegeanleitung

Die Textilien des Wagens konnen mit einem Schwamm und warmer Seifenlauge gereinigt werden. Verwenden Sie grundsätzlich zur Reinigung des Textilbezugs keine scharfen oder scheuernden Reinigungsmittel (Chlor usw.), sondern lediglich eine leichte Seifenlauge oder ein spezielles Textilreinigungsmittel.

Die Kunststoffe sowie das Fahrgestell reinigen Sie ebenfalls mit einer Seifenlauge. Nach Gebrauch des Wagens bei Regen und Nasse unbedingt das Gestell reinigen und abtrocknen. Bei Durchnässung des Stoffbezugs den Wagien im aufgestelltten bzw. aufgespannten Zustand trocknen halten.

Die Räder sollen den Sie regelmäßig abnehmer und die Achsen sowie alle Gelenkverbindungen und die Federung mit einem Spray auf Basis von Silicon (kein Fett oder Öl) behandeln. Somit erfolglichen Sie einen leichten und leisen Lauf Ihr's Wagens und begrenzen vorzeitige Verschleißerscheinungen. Achten Sie durch entsprechende Pflege Ihr's Wagens daraufuf, dass kein Flugrost entsteht, da dieser keinen Reklamationsgrund darstellt.

5. Gewährleistung

Dieses Produkt wurde nach hochsten Qualitätsstandards gefertigt. Bei Erwerb eines Neuprodukts wird vom Hersteller die gesetzliche Gewährleistung von 24 Monaten gewährt, beginnend mit dem Verkaufsdatum. Die Gewährleistung erstreckt sich nur auf Mängel, die auf Material- und/oder Herstellungsehler sowie auf die Nichterfüllung zugesicherter Eigenschaften zurückzuführen sind. Bei Geltendmachung der Gewährleistung ist der Original-Verkaufsbeleg mit Verkaufsdatum beizüfgen. Gewährleistungsreparaturen werden ausschließlich durch die FUXTEC GmbH durchgeführt. Ein Gewährleistungsanspruch besteht nur bei bestimmungsgemäßer Verwendung. Von der gesetzlichen Gewährleistung ausgeschlossen sind alle Schäden, die durch folgende Ereignisse hervorgerufen werden:

• Missbrauch, Überlastung oder Vernachlässigung.
• gewerblichen Gebrauch (Industrie, Handwerk, Vermietung).
• Reparaturen durch nicht autorisierte Stellen.
• Beschädigungen durch Fremdeinwirkung, Fremdkörper, Substanzen oder Unfälle.

Verschleibeile sind von der Gewährleistung ausgenommen.

6. Warning und Sicherheitshinweise

WICHTIG!

Bewahren Sie diese Gebrauchsanleitungitte auf, um auch spater noch darin nachschlagen zu konnen. Eine Missachtung dieser Anleitung kann die Sicherheit Ihres Kindes beeintrachtigen. Es ist wichtig, dass alle Personen, die den Wagen und das Zubehor benutzen wissen, wie damit umzugehen ist, auch wenn der Betreffende den Wagen nur kurz benutzt. Es wird darauf fingewiesen, dass diese Gebrauchsanweisung nicht alle möglichen Gefahren ausschreiben kann, denen ein Kind aufgrund des Gebrauchs这些东西 eventuell ausgesetzt sein konnte. Der Nutzer ist fur die Sicherheit des Kindes verantwortlich. Falls Sie weitere Fragen haben, hilft Ihnen der FUXTEC Kundenservice社会化.

WICHTIG!

Lesen Sie die Gebrauchsanleitung sorgfältig durch und machen Sie sich mit dem Wagen vertraut, bevor Sieihn mit Ihrk Kind benutzen.

Wenn Ihr Wagen von anderen Personen verwendet wird, die nicht mit ihm vertraut sind (z.B. Großeltern), diesen stets im Vorfeld die Benutzung erklären.

Die Sicherheit Ihres Kindes kann beeinträchtigt werden, wenn Sie sich nicht an diese Gebrauchsanleitung halten.

Die Gebrauchsanleitung sorgsam für eine spätere Konsultation aufbewahren.

Benutzen Sie kein Zubehör, das nicht von der FUXTEC GmbH für die Verwendung mit dem CTL-900 zugelassen wurde.

Es sollen denur von FUXTEC GmbH stammende oder empfohlene Original Ersatzteile mit dem CTL-900 verwendet werden.

Wenn Sie noch Fragen zur Verwendung des CTL-900 oder dessen Zubehör haben, wenden Sie sichotide an den Kundenservice der FUXTEC GmbH.

WICTIG! Die maximale Belastbarkeit des Wagens beträgt 75 kg (plus weitere 5 kg an der anbringbaren Hecktasche).

WARNING! These Sitzeinheit ist für Kinder unter 6 Monaten nicht geeignet.

WARNING! Dieses Produkt ist nicht zum Joggen oder Skaten geeignet.

WARNING! Vergewissern Sie sich vor Gebrauch, dass alle Verriegelungen geschlossen sind.

WARNING! Lehnen Sie sich nie auf den Schiebegriff am Heck des Bollerwagens oder über Sie keinen übermäßigen Druck auf den Schiebegriff aus. Diese Griff ist ein Komfortgriff und nicht mit dem Handling eines Kinderwagens zu vergleichen.

WARNING! Beim Tragen des Wagens darauf auf achten, dass die Sicherheitsverriegelungen nicht versehentlich geöffnet werden.

WARNING! Beim Zusammenklappen des Gestells darauf auf achten, dass Sie und andere sich nicht einkommen.

WARNING! Den Wagena nicht zusammenklappen, wenn sich ein oder mehrere Kinder darin befinden.

WARNING! Lassen Sie Ihr Kind nicht mit dem Wagen spielern.

WARNING! Vergewissern Sie sich, dass Ihr Kind beim Aufklappen und Zusammenklappen des Wagens außer Reichweite ist, um Verletzungen zu vermeiden.

WARNING! Verwenden Sie einen Sicherheitsgurt, sobald Ihr Kind selbstständig sitzen kann.

WARNING! Lassen Sie Ihr Kind nie unbeaufsichtigt.

WARNING! Beim Parken des Wagens stets die Bremse anziehen, bevor das Kind hineingesetzt oder herausgenommen wird.

WARNING! Am Schiebegriff befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WARNING! Kind vor intensiver Sonneneinstrahlung schützen. Das Verdeck bietet keinen vollständigen Schutz vor gefährlicher UV-Strahlung.

WARNING! Stets den Schrittgurt in Verbindung mit dem Beckengurt verwenden.

WARNING! Das Gurtzeug immer passend einstellen, wenn Sie die Sitzposition Ihres Kindes ändern.

WARNING! Verwenden Sie diesen Wagen nur für die vorgesehene Anzahl von Kindern (2).

WARNING! Am Griff und/oder der Ruckenlehne und/oder an den Seiten des Wagens befestigte Lasten beeinträchtigen die Standfestigkeit des Wagens.

WICTIG! Den Wagen nur mit festgestellter Bremse abstellen.

WICTIG! Stets prufen, ob die Bremse korrekt angezogen ist.

WICTHIG! Die Innenraumveränderung ist keine zusätzliche Fläche für Beladung. Sie dient ausschließlich dazu, dass das Kind mehr Platz für die Beine hat, wenn es im Wagen liegt und schläft!
