MANUALE UTENTE COWM370 ABUS

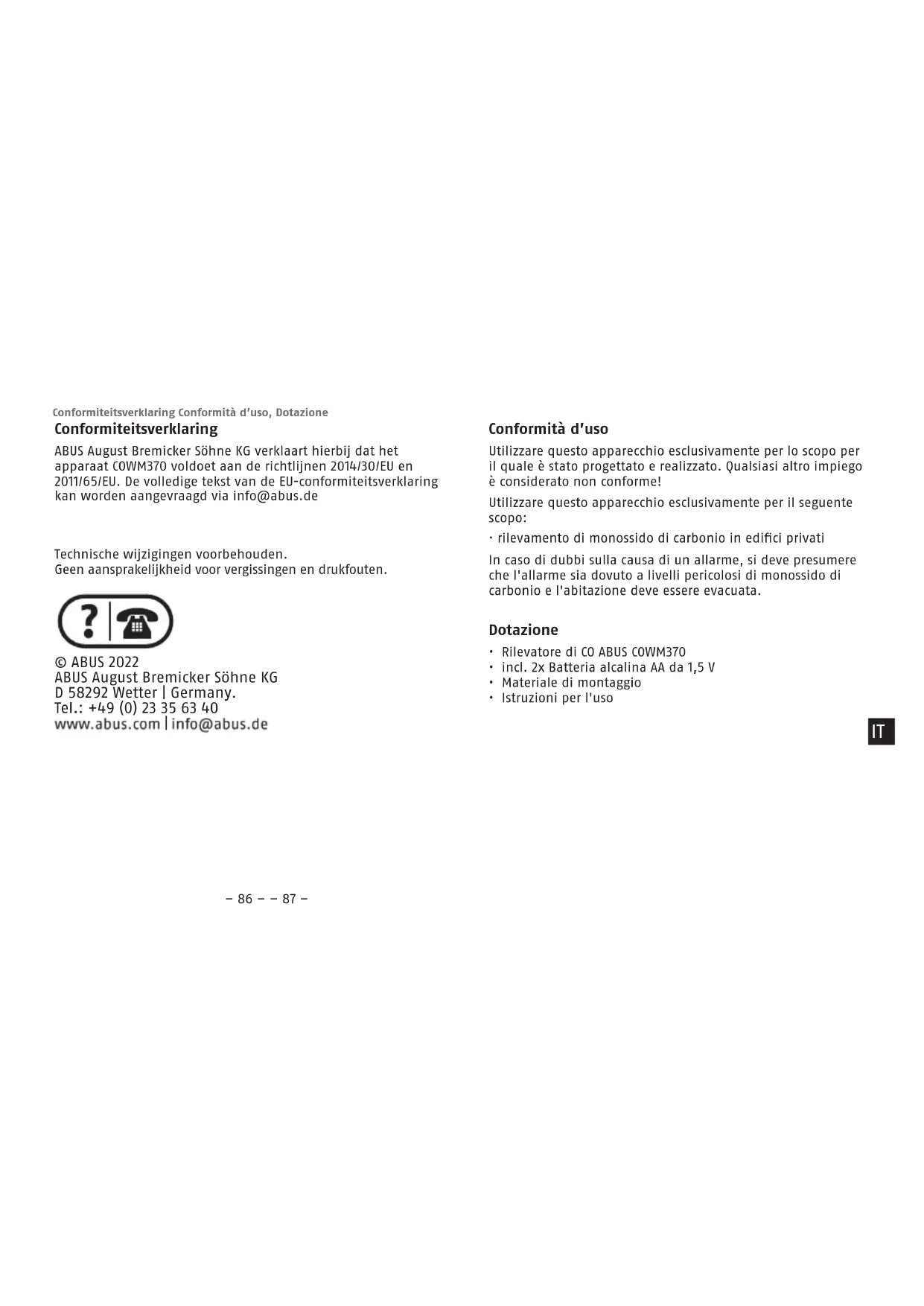

Conformiteitsverklaring Conformità d’uso, Dotazione Conformità d’uso Utilizzare questo apparecchio esclusivamente per lo scopo per il quale è stato progettato e realizzato. Qualsiasi altro impiego è considerato non conforme! Utilizzare questo apparecchio esclusivamente per il seguente scopo:

• rilevamento di monossido di carbonio in edici privati In caso di dubbi sulla causa di un allarme, si deve presumere che l'allarme sia dovuto a livelli pericolosi di monossido di carbonio e l'abitazione deve essere evacuata. Dotazione

• Rilevatore di CO ABUS COWM370

• incl. 2x Batteria alcalina AA da 1,5 V

• Materiale di montaggio

• Istruzioni per l'uso IT– 88 – – 89 – Principio di funzionamento e caratteristiche Principio di funzionamento e caratteristiche Alimentazione di tensione 2x Batteria alcalina AA da 1,5 V DC, Durata della batteria circa 3 anni Sensibilità di intervento conforme alla norma EN 50291-1:2018

Concentra- nessun allarme Allarme al zione di CO entro più tardi dopo 30 ppm* 120 min - - - 50 ppm* 60 min 90 min 100 ppm* 10 min 40 min 300 ppm* - - - 3 min Tipo di sensore elettrochimico Durata del sensore max. 7 anni Temperatura di esercizio da -10° a 40° C Umidità dell'aria 0 % bis 95 % (non condensante) Pressione acustica ≥ 85 dB (A)@3 m Luogo di montaggio A parete o di libero posizionamento

• ppm: parts per million (Parti di CO per milione di molecole nell'aria). Con riserva di modiche tecniche! Avvertenze sulla sicurezza: Spiegazione dei simboli Nelle istruzioni e sull’apparecchio vengono impiegati i seguenti simboli: Generale Prima di utilizzare l’apparecchio per la prima volta, leggere attentamente le seguenti istruzioni e rispettare tutte le avver- tenze, anche se si ha già familiarità con l’uso di apparecchi elettronici. Pericolo In caso di danni derivanti dal mancato rispetto delle presenti istruzioni, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti! Avvertenze sulla sicurezza Simbolo Parola chiave Significato Pericolo Avvertimento su pericolo di lesioni o rischi per la salute. Pericolo Avvertimento su pericolo di lesioni o rischi per la salute dovuti alla tensione elettrica. Importante Avvertenza di sicurezza su pos- sibili danni all’apparecchio/agli accessori. Nota Riferimento a informazioni im- portanti. IT– 90 – – 91 – Pericolo È esclusa la responsabilità per danni a cose o a persone dovuti a un uso improprio o alla mancata osservanza delle avvertenze di sicurezza. In tali casi il diritto alla garanzia decade! Conservare accuratamente queste istruzioni per scopi futuri. Se l’apparecchio viene venduto o ceduto a terzi, consegnare anche le presenti istruzioni per l’uso. Avvertenze sulla batteria Questo prodotto contiene due batterie alcalina AA da 1,5 V. Le batterie devono essere tenute fuori dalla portata dei bambini. I bambini possono mettere le batterie in bocca e ingoiarle. Questo può causare gravi danni alla salute. In questo caso contattare immediatamente un medico! Le batterie devono essere inserite vericando la polarità corretta (+ e -). Le batterie scariche devono essere immediatamente rimosse o sostituite. Non utilizzare assieme batterie di diverso tipo o batterie nuove e usate. I terminali non devono essere cortocircuitati. Rischio di ustioni per contatto con batterie che perdono o sono danneggiate! In questo caso, indossare guanti protettivi adatti e pulire il vano batterie con un panno asciutto. Le batterie non devono essere smontate, forate, danneggiate, cortocircuitate, riscaldate, caricate o gettate in un fuoco aperto (rischio di esplosione!). Non utilizzare o conservare il prodotto in ambienti in cui le temperature scendono Avvertenze sulla batteria al di sotto dei -10°C o salgono al di sopra dei +40°C. Non esporre il prodotto per troppo tempo ai raggi solari diretti. Imballaggio

• Pericolo di soocamento: tenere i materiali di imballaggio e i pezzi di piccole dimensioni fuori dalla portata dei bambini!

• Rimuovere tutti i materiali di imballaggio prima di utilizzare l’apparecchio. Funzionamento dell’apparecchio Per garantire un corretto funzionamento del rilevatore, osser- vare i seguenti punti:

• Non coprire l’apparecchio!

• Non verniciare né coprire l’apparecchio con carta da parati!

• Non aprire o riparare mai l’apparecchio. In caso di mancata osservanza di tali avvertenze, la garanzia decade.

• Non utilizzare più l’apparecchio se è caduto o se ha subito altri tipi di danni.

• Se l'apparecchio è stato manomesso, sussiste il rischio di scosse elettriche o malfunzionamenti.

• Il rilevatore di monossido di carbonio ABUS COWM370 è stato progettato e omologato in base alla norma EN 50291 esclusivamente per il rilevamento di CO (monossido di carbonio) all'interno di edici privati! Funzionamento dell’apparecchio IT– 92 – – 93 – Formazione di monossido di carbonio e pericoli correlati

• Pertanto l'uso in ambienti industriali, uci, imbarcazioni, caravan o roulotte non è ammesso!

• Il rilevatore di monossido di carbonio ABUS alimentato a batteria COWM370 rileva la presenza di monossido di carbonio (CO) già in concentrazioni ridotte ed emette un segnale ottico e acustico.

• Il rilevatore di monossido di carbonio è concepito per proteggere per tempo le persone dagli acuti eetti del monossido di carbonio. Tuttavia, l'apparecchio non è in grado di impedire gli eetti cronici di un'esposizione al monossido di carbonio né è in grado di orire la massima protezione per le persone ad alto rischio.

• Un rilevatore di monossido di carbonio non sostituisce un rilevatore di fumo, incendio o di altri pericoli!

• Questo infatti non rileva la presenza di fumo, calore o di altri gas!

• Il sensore elettrochimico è inoltre in grado di rilevare per tempo la presenza di CO solo in un'area ristretta (max. 60 m²) e a seconda delle condizioni ambientali. Formazione di monossido di carbonio e pericoli correlati Eetto tossico

• Il monossido di carbonio (CO) è un gas incolore, inodore e non irritante, che può tuttavia diventare Formazione di monossido di carbonio e pericoli correlati rapidamente un pericolo mortale.

• Questo infatti si lega all'emoglobina, impedendo così il trasporto dell'ossigeno e causando la perdita di conoscenza no alla morte da soocamento.

• Un'alta concentrazione di CO può portare alla morte in pochi minuti! Tipici sintomi di avvelenamento Debole Lieve mal di testa, nausea, stanchezza, concentrazione di CO sintomi simili a quelli dell'inuenza Media Forti mal di testa, tachicardia, vornito concentrazione di CO Alta Crampi, stato confusionale, perdita di concentrazione di CO conoscenza, aritmia cardiaca

• Tenere presente che nei bambini, nelle donne in gravidanza, negli anziani e nelle persone aette da malattie respiratorie o cardiache, i sintomi possono manifestarsi più rapidamente, mentre nei neonati anche la più piccola concentrazione di CO può ledere agli organi! Fonti di monossido di carbonio e misure preventive

• Il monossido di carbonio si genera anche durante processi di combustione non completi (ad es. in caso di riscaldamento autonomo difettoso o scarico fumi ostruito).

• L'installazione di un rilevatore di CO non sostituisce l'installazione, l'uso e la riparazione corrette di apparecchi alimentati a combustibile, inclusi IT– 94 – – 95 – i relativi sistemi di ventilazione e di scarico.

• Fare installare tali apparecchi/impianti esclusivamente da personale qualicato. Accettare gli apparecchi/impianti solo in uno stato tecnico privo di anomalie e farli controllare a intervalli regolari!

• Vericare che forni, camini e comignoli siano sempre puliti!

• Non utilizzare mai barbecue, stufe da esterno, stufette elettriche o altri apparecchi destinati all'uso all'aperto, all'interno di locali chiusi. Comportamento in caso di allarme Se un rilevatore di monossido di carbonio attiva un segnale di allarme, adottare le seguenti misure nella sequenza indicata: (1) Mantenere la calma e aprire tutte le nestre e le porte, per aumentare l'aerazione. Arrestare tutti i dispositivi a combustione e assicurarsi che siano disattivati. (2) Se la concentrazione di CO è molto alta oppure se non è possibile individuare subito la fonte, abbandonare l'edicio e avvertire gli altri coinquilini. (3) Contattare immediatamente il corpo dei vigili del fuoco/i servizi di soccorso dall'esterno dell'edicio. Osservare le istruzioni da questi impartite. Informarli sulla possibilità di aver inalato monossido di carbonio. Comportamento in caso di allarme Scelta del luogo di montaggio (4) Non accedere più alla zona interessata nché la concentrazione di CO non è scesa ad un valore non critico. (5) Rimettere in funzione il dispositivo a combustione interessato solo una volta che la causa dell'emissione di CO è stata eliminata da un esperto. (6) Vericare la piena funzionalità del rilevatore di CO dopo un allarme (tasto Test) e, se necessario, sostituire la batteria. Scelta del luogo di montaggio Informazioni generali La congurazione e la ripartizione spaziale delle abitazioni, così come il numero, il tipo e la posizione delle fonti di mo- nossido di carbonio variano notevolmente. Tuttavia vengono fornite istruzioni generali su dove l'apparecchio deve e non deve essere montato per ridurre al minimo i rischi derivanti da indicazioni fuorvianti. Quale ambiente? Dotazione per una sicurezza ottimale

• In ogni ambiente che contiene un dispositivo di combustione.

• In ogni ambiente utilizzato come camera da letto.

• In ogni corridoio di ciascun piano.

• In tutti gli ambienti nei quali le persone soggiornano per lungo tempo e dai quali non possono udire un allarme scattato da un'altra parte dell'edicio. IT– 96 – – 97 – Dotazione minima Se il numero di rilevatori è limitato oppure se esistono disposi- tivi di combustione in più di un ambiente, osservare i seguenti criteri per l'installazione dei rilevatori:

• I rilevatori devono essere montati in un ambiente che contenga un dispositivo senza scarico fumi o con uno scarico fumi aperto.

• I rilevatori devono essere montati nell'ambiente nel quale gli inquilini soggiornano più frequentemente. In quale punto del locale? Il monossido di carbonio (CO) ha all'incirca la stessa densi- tà dell'aria e come questa si distribuisce in modo uniforme nell'ambiente. Pertanto osservare i seguenti punti per il posizi- onamento del rilevatore di CO: Non è possibile fornire istruzioni precise sul corretto posizi- onamento di un rilevatore, indipendentemente dal tipo di ambiente e dal suo utilizzo. I seguenti punti devono essere osservati nella scelta di un'ubicazione ottimale per ogni situa- zione corrispondente. Rilevatore situato nello stesso ambiente di un dispositivo di combustione Se da un dispositivo di combustione fuoriesce monossido di carbonio, questo inizialmente sale verso l'alto a causa del calore. Negli ambienti dotati di dispositivo di combustione montare pertanto il rilevatore possibilmente in alto su una parete libera e osservare i seguenti punti:

• Il rilevatore deve essere montato su una parete libera, Scelta del luogo di montaggio almeno 200 mm al di sotto del sotto.

• Montare il rilevatore a un'altezza raggiungibile senza mezzi ausiliari e dalla quale sia possibile riconoscere tutte le indicazioni del rilevatore. ("all'altezza del busto o della testa“)

• Il rilevatore deve avere una distanza orizzontale dalla possibile fonte compresa tra 1 e 3 m.

• Se una camera è suddivisa in più ambienti, il rilevatore deve trovarsi sullo stesso lato dell'ipotetica fonte.

• Negli ambienti con sotto inclinato, i rilevatori di monossido di carbonio devono essere montati sul lato più alto. Rilevatore situato in camere da letto e in camere lontane da dispositivi di combustione Negli ambienti lontani da dispositivi di combustione il monos- sido di carbonio si è già rareddato no alla temperatura della camera. Avendo una densità molto simile a quella dell'aria, il monossido di carbonio si distribuisce in modo uniforme nell'aria ambiente. Al riguardo, osservare i seguenti punti:

• Nelle camere da letto e nelle stanze distanti da dispositivi di combustione, gli apparecchi devono trovarsi all'altezza di respirazione degli inquilini (vale a dire su un supporto sul comodino in camera da letto o ad altezza occhi in soggiorno).

• Assicurare anche una distanza suciente dal sotto, così come dagli angoli della stanza e dagli oggetti di arredo (almeno 200 mm). Scelta del luogo di montaggio IT– 98 – – 99 – Dove non deve essere installato il rilevatore

• all'aperto (uso ammesso solo in ambienti chiusi);

• dove può essere bloccato (ad esempio da mobili);

• al sotto (adatto solo per il montaggio a parete);

• accanto a una porta o una nestra (non è garantito un rilevamento adabile);

• accanto ad un'uscita dell'aria o ad aperture di aerazione simili;

• in zone in cui la temperatura può scendere al di sotto di -10 °C o salire oltre 40 °C;

• in ambienti particolarmente esposti a polvere/ sporco o grasso. Montaggio e messa in funzione Il rilevatore di CO può essere utilizzato nelle seguenti due varianti: Montaggio a parete Eseguire i seguenti passaggi nella sequenza indicata per mon- tare il rilevatore alla parete:

1. Tenere la base di montaggio in posizione orizzontale nel

punto desiderato e tracciare i fori.

2. Praticare i fori con un trapano adatto ø 5 mm nella posizione

precedentemente marcata. Prestare attenzione a non danneggiare le condutture! Tenere il rilevatore du CO lontana dalla polvere di perforazione! Montaggio e messa in funzione

3. Premere i tasselli di plastica nei fori praticati e avvitare la

base di montaggio con le due viti fornite in dotazione. Montaggio su tavolino In caso di funzionamento "ad altezza di respirazione" in came- re da letto e soggiorni privi di dispositivo di combustione.

1. Con l'aiuto dei due piedini d'appoggio, posizionare il rileva-

tore sul lato inferiore dell'alloggiamento su una base piana e priva di polvere.

2. Assicurarsi che il rilevatore sia stabile e che nessun oggetto

impedisca la penetrazione di CO nel rilevatore. Messa in funzione

1. Rimuovere le strisce isolanti dalle batterie inserite. Il tono

di avvertimento suona - il rilevatore di CO è pronto per il funzionamento.

2. Scrivere inne la data attuale (data di installazione) con un

pennarello resistente all'acqua e all'abrasione sull'etichetta posta sul lato inferiore del rilevatore (ad e. 30.04.2022).

3. Per montaggio a parete: spingere il rilevatore di CO sulla

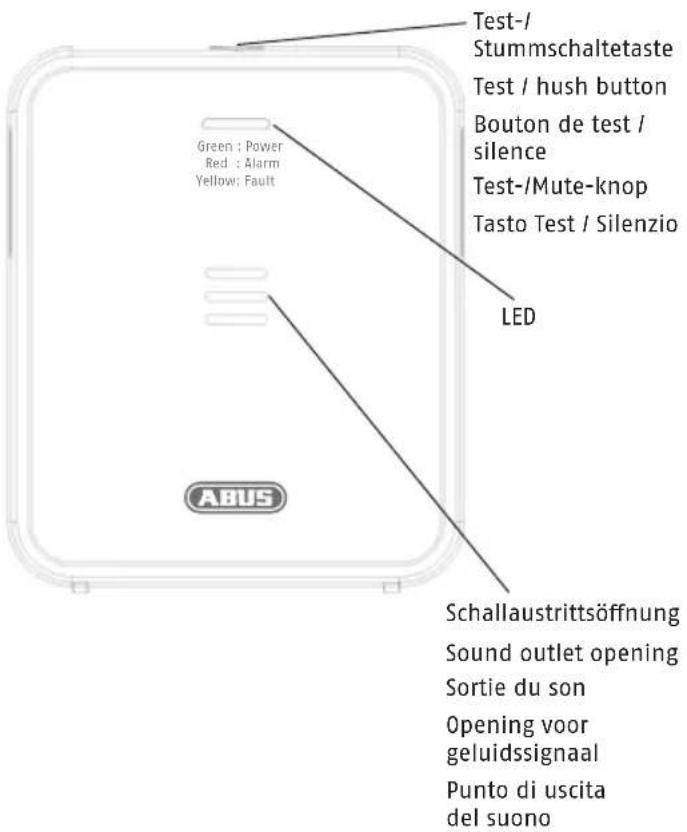

base di montaggio dall'alto nché non scatta in posizione. Test dell'elettronica dell'apparecchio Controllare il funzionamento del rivelatore di CO premendo il pulsante di prova. Per proteggere il suo udito, tenga lontano dall'apparecchio! L'allarme suona quattro volte e il LED lampeggia 4x. Questo non segnala la presenza di CO nell'aria ambiente, bensì conferma il corretto funzionamento del rilevatore. Montaggio e messa in funzione IT– 100 – – 101 – Testare assolutamente il funzionamento del rilevatore dopo l'installazione e dopo ogni sostituzione della batteria (attendere circa 5 secondi dopo la creazione del contatto con la batteria). Inoltre si raccomanda di eseguire regolarmente un'ispezione a settimana. Indicazioni e funzioni Stato Operazione LED Segn. acustico Accendere e riscaldare Inserire le batterie lampeggiano alternativam rosso/giallo/ verde.

Pronto per il funzion. lampeggia verde ca. ogni 30 secondi

Test Premendo il pulsante di prova lampeggia rosso 4x

Allarme aumento della con- centrazione di CO nel locale lampeggia rosso 4x ogni 5 sec. 4x ogni 5 secondi Batteria in esaurimento - lampeggia giallo ogni 30 secondi 1x ogni 30 secondi Indicazioni e funzioni Guasto del sensore - lampeggia giallo 2x ogni 30 sec. 2x ogni 30 secondi Stato Operazione LED Segn. acustico Fine della durata del sensore - lampeggia giallo 2x ogni 30 sec. 1x lungo e 1x corto ogni 30 secondi Stato di inattività (silenzio) su allarme Muto un allarme indesidera- to: premere e rilasciare il pulsante test/silenzio, il rilevatore è silenziato lampeggia rosso 4x ogni 5 secondi

Durata del silenzio: circa 10 minuti Stato di inattività (silenzio) quando la batteria è scarica Se il rileva- tore si attiva quando la batteria è scarica, premere il pulsante test/silenzio, il rilevatore è silenziato lampeggia giallo ogni 30 secondi

Durata del silenzio: circa 12 ore Indicazioni e funzioni IT– 102 – – 103 – Risoluzione dei problemi Risoluzione dei problemi Test: Se il rilevatore di CO non reagisce dopo un test di funzio- namento, vericare innanzitutto che le batterie siano inserite correttamente (polarità). Se il rilevatore non reagisce ancora a un nuovo test di funzio- namento, contattare il proprio rivenditore. Batteria in esaurimento: Se il rilevatore di CO indica una batte- ria scarica, sostituire immediatamente le batterie, al più tardi entro 7 giorni. Utilizzare solo batterie alcaline AA di marca (1,5

V) dello stesso produttore.

Guasto del sensore: Se il rilevatore di CO registra un guasto del sensore, sostuire l'intero rilevatore; il sensore non può essere sostituito singolamente! Fine della durata del sensore: La vita utile del sensore elettro- chimico è di 7 anni. Una volta raggiunta la ne della durata di vita del sensore, sostituire immediatamente il rilevatore! Cura e manutenzione Pulizia

• I rilevatori impolverati devono essere puliti. Accumuli di polvere presenti nelle feritoie del rilevatore possono essere aspirati o soati via.

• Se necessario, la polvere può essere rimossa con un pennello.

• La supercie esterna può essere pulita con un panno leggermente inumidito con acqua saponata.

• Fare attenzione a non far penetrare acqua all'interno dell'apparecchio! Risoluzione dei problemi

• Non lavare l’apparecchio in lavastoviglie!

• Non utilizzare detergenti aggressivi, corrosivi, caustici e abrasivi o spazzole dure!

• Non utilizzare sostanze chimiche! Le seguenti sostanze possono danneggiare il sensore e attivare falsi allarmi: metano, propano, isobutano, isopropanolo, glicole etilenico, benzolo, tolile, acetato di etile, idrogeno solforato, diossido di zolfo, prodotti a base di alcool, vernici, addensanti, solventi, adesivi, spray per capelli e altri detergenti.

• Non pulire il rilevatore con liquidi facilmente inammabili! Manutenzione

• Il sensore elettrochimico è soggetto a processi di invecchiamento. La durata utile del sensore è pertanto limitata a 7 anni.

• Il sensore non può essere sostituito. Sostituire pertanto l'intero rilevatore al più tardi trascorsi 7 anni dalla data d'installazione. (Vedi etichetta sul retro del rilevatore). Data di fabbricazione e versione del soware Sul retro del rilevatore si trova un codice a barre a 21 cifre, dal quale è possibile ricavare sia la data di fabbricazione sia la versione del soware del rilevatore. A tal ne sono rilevanti le cifre 11, 12 e 21 del codice a barre: Cifra 11 - [anno di fabbricazione]

L M N O ... IT– 104 – – 105 – Data di fabbricazione e versione del soware, Sostituzione delle batterie Cifra 12 - [mese di fabbricazione] Gen Feb Mar Apr Mag Giu Lug Ago Set Ott Nov Dic 1 2 3 4 5 6 7 8 9 A B C Cifra 21 - [versione del soware] A B C ... V1.0.0 V1.0.1 V1.0.2 ... Esempio: Sostituzione delle batterie

1. Per il montaggio a parete: spingere il rilevatore verso l'alto

per sganciarla dalla base di montaggio.

2. Rimuovere le due batterie scariche e sostituirle con due

nuove batterie AA con la polarità corretta nell'apposito vano - viene emesso un tono di avviso. Il rilevatore di CO è nuovamente pronto per il funzionamento.

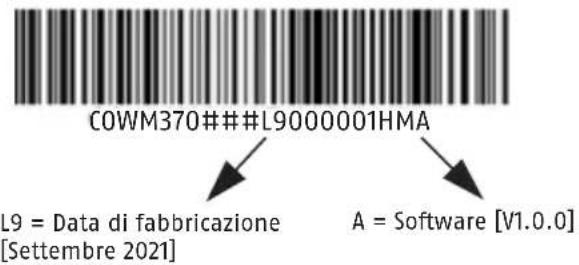

COWM370###L9000001HMA

L9 = Data di fabbricazione [Settembre 2021] A = Soware [V1.0.0]

3. Per il montaggio a parete: spingere l'allarme CO sulla base di

montaggio dall'alto nché non scatta in posizione. Garanzia

• I prodotti ABUS sono progettati e realizzati con la massima cura e testati secondo le disposizioni vigenti.

• La garanzia copre esclusivamente i difetti dei materiali o i difetti di produzione presenti al momento dell’acquisto. Nel caso di difetti dei materiali o di produzione, il rilevatore di CO senza li sarà riparato o sostituito a discrezione del soggetto garante.

• In questi casi la garanzia decade allo scadere del suo originario periodo di validità pari a 2 anni. Sono escluse espressamente ulteriori rivendicazioni.

• La garanzia non è valida per le batterie in dotazione.

• È esclusa la responsabilità di ABUS per difetti e danni causati da azioni esterne (ad es. trasporto, uso della forza, uso scorretto), uso improprio, usura naturale o inosservanza delle presenti istruzioni.

• Nell’esercizio del diritto di garanzia, il rilevatore di CO per cui è stato presentato reclamo deve essere provvisto dello scontrino originale con data d’acquisto e una breve descrizione scritta del guasto.

• In caso di difetti al rilevatore di C0 senza li già presenti al momento della vendita, rivolgersi direttamente al venditore entro i primi due anni dall’acquisto. IT– 106 – – 107 – Sostituzione delle batterie, Garanzia Smaltimento Questo prodotto contiene materie prime preziose. Al termine della sua vita utile, smaltire il prodotto secondo le disposizi- oni di legge vigenti. Apparecchi elettrici, batterie ricaricabili e pile non devono essere smaltiti con i riuti domestici. Lo smaltimento deve essere eettuato in conformità alla direttiva 2012/19/UE sui riuti di apparecchiature elettriche ed elettro- niche (RAEE) o alla direttiva 2006/66/CE su pile e accumula- tori, nuovi o esausti. Le batterie devono essere rimosse dagli apparecchi elettrici e smaltite separatamente prima dello smaltimento. Smaltire l’imballaggio dierenziando le sue com- ponenti. Carta e cartone nella carta, pellicole e parti in plastica nella plastica. In caso di domande contattare l‘autorità locale responsabile per lo smaltimento. Le informazioni sui punti di raccolta per i vostri vecchi apparecchi possono essere ottenute, per esempio, dalle amministrazioni comunali o cittadine, dalle aziende locali di smaltimento dei riuti o dal vostro rivenditore specializzato. Dichiarazione di conformità ABUS August Bremicker Söhne KG dichiara che il dispositivo COWM370 è conforme alle direttive 2014/30/UE e 2011/65/UE. Il testo completo della dichiarazione di conformità UE può essere richiesto all’indirizzo e-mail [e-mail] Smaltimento, Conformità WEEE-Reg.-Nr. DE79663011 Ci riserviamo il diritto di apportare modiche tecniche. Per errori e refusi di stampa non ci si assume alcuna responsabilità. © ABUS 2022 ABUS August Bremicker Söhne KG D 58292 Wetter | Germany. Tel.: [phone]
