MANUALE UTENTE FX-MS152 Fuxtec

MANUALE DI ISTRUZIONI

Il vostro nuovo dispositivo è stato sviluppato e progettato per soddisfare gli elevati standard FUXTEC, come la facilità d'uso e la sicurezza dell'utente. Se gestito in maniera corretta, questo dispositivo vi renderà un buon servizio per gli anni a venire. ATTENZIONE: Per ridurre il rischio di lesioni, l'utente deve leggere e comprendere questo manuale prima di utilizzare l'apparecchio. FUXTEC GMBH KAPPSTRAßE 69, 71083 HERRENBERG, GERMANYOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

Ci impegniamo costantemente a migliorare i nostri prodotti. Per questo motivo i dati tecnici e le illustrazioni possono cambiare!

Tipologia FX-MS152 FX-MS162 Motore raffreddato ad aria; 2 tempi raffreddato ad aria; 2 tempi Capacità cubica (cilindrata) 51.7cm

Potenza massima di uscita (kW) (secondo la norma ISO 8893) 2.2kW / 7.500min

Velocità massima del motore

Velocità a vuoto del dispositivo

Velocità massima del mandrino (lama dentata)

Velocità massima del mandrino (bobina di filettatura)

Livello di pressione sonora 99.5dB(A) (K=3dB)

misurato secondo ISO 10884 107.7dB(A) (K=3dB)

garantito 113dB(A) 113dB(A) Valori massimi di vibrazione ad ogni impugnatura 5.259m/s

Diametro massimo del filo Φ3.0mm Φ3.0mm Diametro della lama metallica 305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T 305mmx1.6mm-2T / 255mmx1.6mm-3T/ 255mmx1.6mm-4T/ 255mmx1.6mm-8T Direzione di rotazione del dispositivo di taglio In senso antiorario (vedi contrassegno sulla targhetta) In senso antiorario (vedi contrassegno sulla targhetta) Numero di maniglie 2 pezzi 2 pezzi Peso a secco (senza carburante, gruppo di taglio, tracolla) 7,2kg 7.65kg Capacità del serbatoio del carburante (L)

Consumo di carburante (kg/h) (secondo ISO 8893)

56. Simboli e istruzioni di sicurezza sulil dispositivo

PRIMA DELLA MESSA IN FUNZIONE.

INDOSSARE PROTEZIONI AI PIEDI.

IL LIVELLO DI RUMORE GARANTITO È CONFORME ALLE

Non permettere ad altri di utilizzare questo dispositivo se non sono stati pienamente istruiti e non hanno letto e compreso il manuale del dispositivo.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

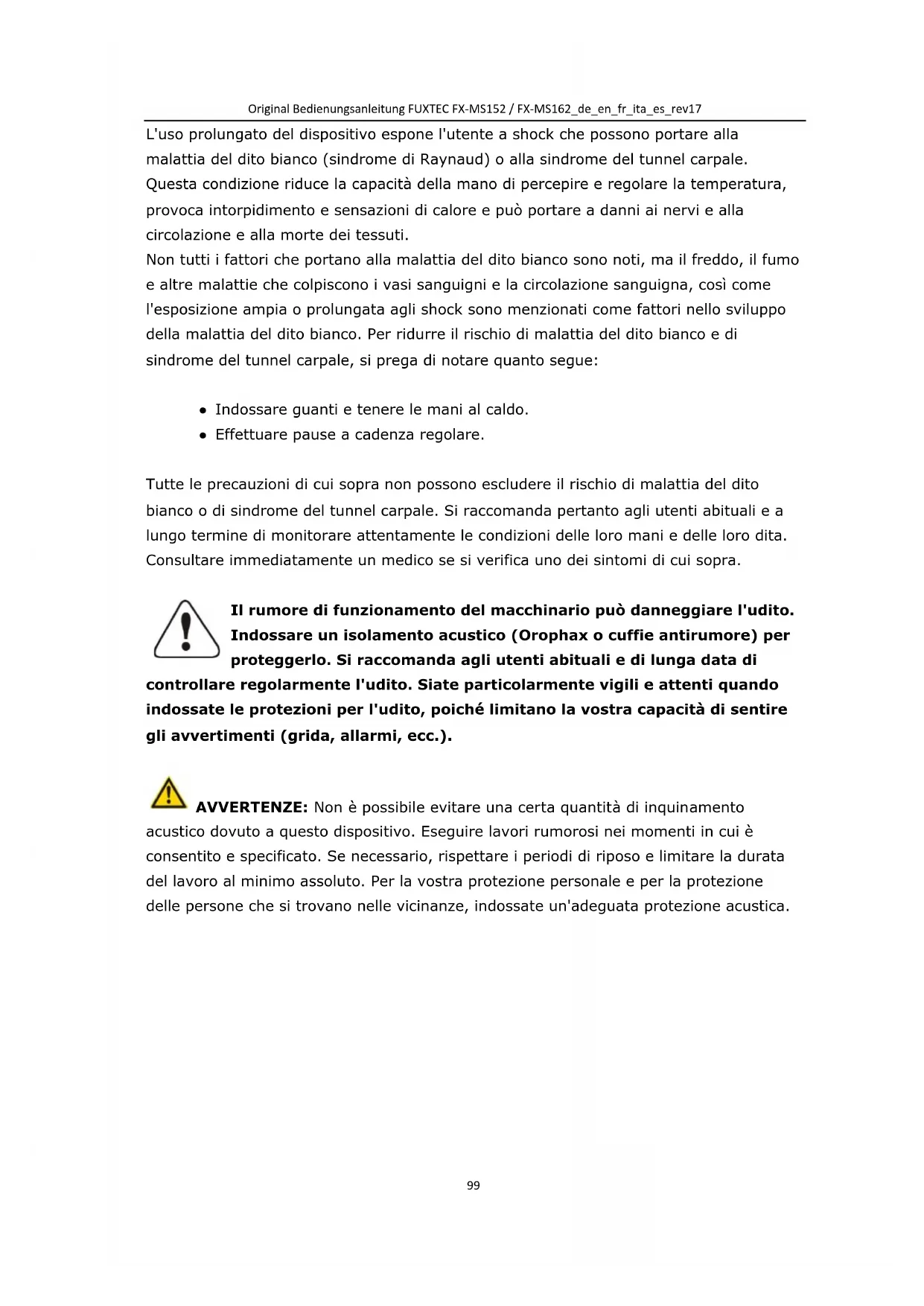

L'uso prolungato del dispositivo espone l'utente a shock che possono portare alla malattia del dito bianco (sindrome di Raynaud) o alla sindrome del tunnel carpale. Questa condizione riduce la capacità della mano di percepire e regolare la temperatura, provoca intorpidimento e sensazioni di calore e può portare a danni ai nervi e alla circolazione e alla morte dei tessuti. Non tutti i fattori che portano alla malattia del dito bianco sono noti, ma il freddo, il fumo e altre malattie che colpiscono i vasi sanguigni e la circolazione sanguigna, così come l'esposizione ampia o prolungata agli shock sono menzionati come fattori nello sviluppo della malattia del dito bianco. Per ridurre il rischio di malattia del dito bianco e di sindrome del tunnel carpale, si prega di notare quanto segue: ● Indossare guanti e tenere le mani al caldo. ● Effettuare pause a cadenza regolare. Tutte le precauzioni di cui sopra non possono escludere il rischio di malattia del dito bianco o di sindrome del tunnel carpale. Si raccomanda pertanto agli utenti abituali e a lungo termine di monitorare attentamente le condizioni delle loro mani e delle loro dita. Consultare immediatamente un medico se si verifica uno dei sintomi di cui sopra. Il rumore di funzionamento del macchinario può danneggiare l'udito. Indossare un isolamento acustico (Orophax o cuffie antirumore) per proteggerlo. Si raccomanda agli utenti abituali e di lunga data di controllare regolarmente l'udito. Siate particolarmente vigili e attenti quando indossate le protezioni per l'udito, poiché limitano la vostra capacità di sentire gli avvertimenti (grida, allarmi, ecc.). AVVERTENZE: Non è possibile evitare una certa quantità di inquinamento acustico dovuto a questo dispositivo. Eseguire lavori rumorosi nei momenti in cui è consentito e specificato. Se necessario, rispettare i periodi di riposo e limitare la durata del lavoro al minimo assoluto. Per la vostra protezione personale e per la protezione delle persone che si trovano nelle vicinanze, indossate un'adeguata protezione acustica.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

57. Uso previsto e istruzioni generali di sicurezza

Questo dispositivo può essere utilizzata solo per falciare o tagliare erba, erbacce e sottobosco. Non utilizzarla mai per altri scopi, perché può causare gravi lesioni! È necessario seguire le corrette istruzioni di sicurezza. NON ESPORRE SE STESSI O ALTRI A PERICOLI. Seguire queste istruzioni generali di sicurezza: ● Indossare sempre occhiali di sicurezza per la protezione degli occhi. Tenere legati i capelli lunghi. Non indossare abiti larghi o gioielli che potrebbero rimanere impigliati in parti mobili del dispositivo. Indossare sempre scarpe di sicurezza sicure, robuste e antiscivolo. Si raccomanda di proteggere completamente le gambe e i piedi per proteggerli dagli oggetti volanti durante il funzionamento. ● Controllare che l'intera macchina non abbia parti allentate (dadi, bulloni, viti, ecc.). Eseguire la manutenzione o sostituirli se necessario prima di utilizzare il dispositivo. Non utilizzare con questa testina di azionamento accessori diversi da quelli raccomandati dal produttore. Ciò può causare gravi lesioni all'utente o agli astanti e danni alil dispositivo. ● Tenere le maniglie libere da olio e carburante. ● Utilizzare sempre i manici e la tracolla durante il taglio. ● Non fumare durante la miscelazione del carburante o il riempimento del serbatoio. ● Non mescolare il carburante in uno spazio chiuso o vicino a fuochi aperti. Garantire una ventilazione / aerazione adeguata. ● Miscelare e conservare la miscela di combustibile in un contenitore contrassegnato e approvato per tale uso secondo le norme locali. ● Non rimuovere mai il tappo del serbatoio del carburante mentre il dispositivo è in funzione. ● Non mettere in funzione l'apparecchio in spazi chiusi o edifici. I gas di scarico contengono monossido di carbonio pericoloso. ● Non tentare di regolare il dispositivo mentre si cammina o la si trasporta. Regolare sempre il dispositivo su una superficie piana e libera. ● Non utilizzare l'apparecchio se è danneggiato. Non rimuovere mai le protezioni dalil dispositivo. Ciò può causare gravi lesioni all'operatore o ai presenti e ulteriori danni alil dispositivo. ● Controllare l'area da tagliare e rimuovere gli oggetti che possono rimanere impigliati nella testina a filo di nylon o nella lama di taglio. Rimuovere anche gli oggetti che il dispositivo potrebbe lanciare durante il taglio. ● Non lasciare mai l'apparecchio incustodito.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

● Non allungarsi in avanti. Mantenere sempre una posizione sicura ed in equilibrio. Non lasciare mai che il dispositivo funzioni mentre è in piedi su una scala o in qualsiasi altra posizione instabile. ● I bambini non devono avere accesso all'apparecchio. Gli spettatori devono stare ad almeno 15 metri di distanza dall'area di lavoro. ● Tenere mani e piedi lontano dalla testina a filo di nylon o dalla lama in metallo durante il funzionamento. ● Non utilizzare l'apparecchio se si è stanchi, malati o sotto l'influenza di farmaci, droghe o alcol. ● Utilizzare una testina a filo di nylon non danneggiata. Se si colpisce un sasso o qualsiasi altro ostacolo, fermare il dispositivo e controllare la testina a filo di nylon. Non utilizzare mai una testina a filo di nylon difettosa o sbilanciata. ● Prima di iniziare, dopo un guasto o un urto, assicurarsi di controllare il dispositivo e assicurarsi che sia in buone condizioni. ● Attenzione! Le normative locali possono limitare l'uso del dispositivo ● Mantenere sempre l'apparecchio con l'utensile da taglio in buone condizioni. Nota: una manutenzione impropria, l'uso di pezzi di ricambio non conformi o la rimozione o la modifica dei dispositivi di sicurezza possono causare danni all'unità e gravi lesioni alle persone che vi lavorano. ● Quando si trasporta il dispositivo, fissarla bene per evitare perdite di carburante, danni alil dispositivo e lesioni. Montare sempre la protezione per il trasporto della lama di taglio prima di trasportare o riporre il dispositivo. ● Per le macchine dotate di frizione, controllare regolarmente che l'attrezzo di taglio smetta di ruotare quando il motore è al minimo. ● Prima di ogni utilizzo, controllare che il dispositivo non presenti elementi di fissaggio allentati, perdite di carburante, parti danneggiate, ecc. Sostituire le parti danneggiate prima dell'uso. ● È necessario fare sufficienti pause e cambiare la posizione di lavoro. ● Non conservare il dispositivo in un'area chiusa dove i vapori di combustibile possono raggiungere il fuoco aperto di scaldabagni, stufe, ecc. Conservare il dispositivo solo in un'area ben ventilata. ● IMPORTANTE: Durante il rifornimento di carburante, assicurarsi che il dispositivo sia spenta e raffreddata. Non fare mai rifornimento di carburante quando il dispositivo è in funzione o calda.

58. Note sugli accessori

● Assicurarsi che il prodotto sia dotato solo di accessori originali. Utilizzare solo parti originali specificate dal produttore. L'uso di qualsiasi altro componente aggiuntivo o accessorio può causare lesioni all'utente e danni alil dispositivo. ● Pulire completamente il dispositivo, in particolare il serbatoio del carburante e ilOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

filtro dell'aria. Dopo aver utilizzato il dispositivo, rimuovere tutto il carburante. ● Se ci si avvicina come passante a un utente del dispositivo, attirare attentamente la sua attenzione e confermare che l'utente fermerà il dispositivo. Si prega di non spaventare o distrarre l'utente, altrimenti si potrebbe causare una situazione non sicura. ● Non toccare mai la testina a filo di nylon o la lama in metallo quando il dispositivo è in funzione. Se è necessario sostituire la protezione o l'utensile da taglio, assicurarsi che il dispositivo e gli utensili da taglio si siano fermati. ● Prima di cambiare il campo di lavoro del dispositivo assicurarsi che sia spenta. ● Se necessario, far riparare il dispositivo da un'officina autorizzata. Se il dispositivo è difettoso, non continuare a farla funzionare. ● All'avviamento o al funzionamento del dispositivo, non toccare mai le parti calde come lo scarico, i cavi di accensione o la candela. ● Dopo che il dispositivo si è arrestato, il tubo di scarico sarà ancora caldo. Non posizionare mai il dispositivo vicino a materiali infiammabili (erba secca, gas o liquidi infiammabili, ecc.). ● Prestare particolare attenzione al fatto che il terreno può essere scivoloso quando si utilizza il dispositivo sotto la pioggia o subito dopo la pioggia. ● Rilasciare immediatamente l'acceleratore se si scivola o si cade a terra. ● Arrestare il dispositivo e rimuovere il connettore della candela prima di rimuovere qualsiasi blocco. Prima di regolare o riparare il dispositivo, assicurarsi che il dispositivo sia ferma e che il connettore della candela sia stato rimosso. ● Assicurarsi di non far cadere il dispositivo o di non urtarla contro gli ostacoli. ● Se il dispositivo deve essere conservato per un periodo di tempo più lungo, far prima raffreddare il dispositivo, quindi svuotare il carburante dal serbatoio e dal carburatore, pulire il dispositivo e metterla in un luogo sicuro. ● Eseguire controlli costanti per garantire un funzionamento sicuro ed efficiente del dispositivo. Per un controllo completo, vi preghiamo di contattarci. ● Tenere l'apparecchio lontano da fuoco e scintille. ● Fare attenzione quando si utilizza il dispositivo. Rischio di contraccolpi e rinculo. ● Usare estrema cautela quando si utilizza questo dispositivo con la lama da taglio. Il contraccolpo di una lama da taglio è una reazione che può verificarsi quando la lama rotante colpisce un oggetto che non può essere tagliato. Questo contatto fa sì che la lama di taglio si arresti per un momento e poi si respinga improvvisamente dall'oggetto colpito, con forza accelerata. Questa reazione di contraccolpo può essere abbastanza grave da far perdere il controllo del dispositivo all'operatore. Un contraccolpo del coltello può verificarsi senza preavviso se il coltello incontra un ostacolo, si blocca o si inceppa. Ciò è più probabile nelle aree in cui è difficile vedere il materiale da tagliare. Per un taglio facile e sicuro, avvicinatevi alle erbacce da tagliare da destra a sinistra. Nel caso in cui un oggetto o un bastone di legno venga inaspettatamente colpito, questo può ridurre il contraccolpo della lama di taglio.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

59. Note sulla lavorazione della lama metallica

Con il dispositivo viene fornita una lama di metallo a 3 denti. Viene utilizzata per il taglio di cespugli ed erbacce. L'uso di una lama a sega con questo dispositivo è proibito.

AVVERTENZE PERICOLO Indossare una protezione per la testa, gli occhi, il viso e l'udito e scarpe di sicurezza. Non indossare anelli, gioielli o vestiti larghi e pendenti che potrebbero rimanere impigliati nel dispositivo. Non indossare calzature con le dita dei piedi non protette e non lavorare a piedi nudi o senza protezione per le gambe. In alcune situazioni potrebbe essere necessario indossare una protezione per la testa.

AVVERTENZE PERICOLO Non tagliare con lame smussate, incrinate o danneggiate. Prima di lavorare, controllare la superficie per verificare la presenza di ostacoli come pietre, barre di metallo o altri oggetti. Se non possono essere rimossi, segnare questa posizione per evitare la collisione con la lama. I cavi possono rimanere impigliati sulla testa della lama e sul lembo o essere fatti volteggiare in aria. AVVERTENZE PERICOLO Non utilizzare il decespugliatore per tagliare gli alberi. AVVERTENZE PERICOLO Utilizzare sempre la tracolla. Regolare e fissare la cinta e la piastra di fissaggio della cintura sul dispositivo in modo che il dispositivo sia appeso a pochi centimetri dal suolo. La testa di taglio e lo schermo protettivo devono essere allineati orizzontalmente in tutte le direzioni. Pre-tensionare i dispositivi sul lato destro del corpo.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

60. Attacco della tracolla

La tracolla è dotata di un dispositivo di sgancio rapido (vedi foto). È possibile rimuovere rapidamente la tracolla tirando il meccanismo di sgancio rapido. Leggere attentamente il manuale. Conoscere a fondo il controllo e l'uso corretto del dispositivo. Capire come arrestare e spegnere il dispositivo. Capire come sganciare rapidamente un attacco a morsetto. Non permettere a nessuno di entrare nella ZONA PERICOLO durante il lavoro. La ZONA PERICOLO è un'area di 15 metri di raggio (circa 16 gradini). Insistere affinché le persone nella ZONA PERICOLOSA indossino una protezione per gli occhi contro il lancio di oggetti. Se il dispositivo deve essere utilizzato dove le persone non sono protette, lavorare a bassa velocità ridotta per ridurre il rischio di sbandamento degli oggetti.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

61. Panoramica dei componenti

1.Testina a filo di nylon

3. Schermo di protezione

8. Blocco leva dell'acceleratore*

9. Interruttore di avvio/arresto

10. Blocco del gas**

11. Leva dell'acceleratore

15. Vite di bloccaggio

*8 Il blocco dell'acceleratore impedisce l'accelerazione accidentale del motore. Il blocco dell'acceleratore può essere premuto solo quando viene premuto il blocco dello stick dell'acceleratore. **10 Attivare il blocco del gas solo all'avviamento. Durante il regolare lavoro, entrambe le mani devono tenere costantemente le impugnature.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

62. Montaggio del dispositivo

Fissaggio dell‘impugnatura Montare l'impugnatura prima dell'uso. Seguire le illustrazioni sottostanti per un corretto montaggio. Montaggio del tubo dell'impugnatura Posizionare la coppa B su e giù sul tubo dell'albero, avvitare entrambe le coppe e il tubo dell'albero. Posizionare l'impugnatura nell'apposito manicotto di serraggio, già fissato al tubo dell'albero. Posizionate ora l'altro guscio in cima e avvitate insieme i due semigusci e il tubo di presa. Si prega di prestare attenzione alla "Panoramica dei componenti" nel capitolo 7 per assicurarsi che l'impugnatura sia nella posizione corretta!

Montaggio dell'asse motore

1. Posizionare l'asse motore contro l'albero

principale in modo che il foro dell'asse sia allineato con il perno di bloccaggio del pezzo di collegamento.

2. Azionare il bullone di bloccaggio e inserire l'asse

motore nell'albero principale. Rilasciare il perno di bloccaggio e assicurarsi che il perno di bloccaggio si innesti nel foro.

3. Ruotare la vite ad alette in senso orario per

Installazione dello schermo protettivo Installare lo schermo protettivo con l'apertura rivolta verso il basso sul tubo dell'albero di trasmissione. Stringere la protezione il supporto della protezione in modo che la protezione della lama non si muova o scivoli verso il basso durante il funzionamento. Montaggio della lama Passi:

1. Inserire la chiave nel foro della testa dell'ingranaggio.

2. Rimuovere il dado, il coperchio e il distanziatore superiore dal

la rondella distanziale superiore dall'albero del cambio in modo da avere tutti i componenti di fronte a voi (vedere l'immagine a lato).

3. posizionare prima la rondella distanziale inferiore sulla filettatura e

poi posizionare la rondella metallica e poi posizionare la lama di metallo esattamente sopra di essa!

4. far scorrere il distanziale superiore sull'albero del cambio sul lato

non contrassegnato. sull'albero dell'ingranaggio, sul lato non contrassegnato della piastra metallica.

5. Applicare l'anello argentato = coperchio e avvitare il dado

di raccordo. avvitare il dado di raccordo con la testa dell'ingranaggio bloccata. ATTENZIONE: FILO DI SINISTRA!!!!Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

Montaggio del tagliabordi (bobina di filettatura) Fase 1: Inserire la chiave (1) nel foro della testa dell’ingranaggio in modo che l'albero motore sia bloccato. Svitare e rimuovere il dado. Poiché si tratta di un dado di sicurezza, assicurarsi che sia presente una filettatura sinistra. Fase 2: Montare il distanziale inferiore (qui punto 2, la stessa rondella di cui sopra, quando si monta la lama 2) e installare la bobina di filettatura sull'albero dell'ingranaggio. I restanti accessori, come la rondella distanziatrice superiore o l'anello d'argento, non sono necessari per il montaggio della bobina di filettatura! Infine stringerlo a mano.

AVVERTENZE! Assicurarsi che tutti i componenti siano montati e installati correttamente e che tutte le viti siano serrate.

Utilizzare benzina senza piombo con olio motore a 2 tempi in un rapporto di 40:1. Durante le prime operazioni si può scegliere un rapporto di miscela di 25:1 per lubrificare inizialmente in modo ottimale tutte le parti del dispositivo. AVVERTENZE: Non usate mai benzina pura nella vostra macchina. Ciò causerà danni permanenti al motore e annullerà la garanzia del produttore. Non utilizzare mai una miscela di carburante che sia stata conservata per più di 90 giorni. AVVERTENZE: Deve essere un olio di prima classe per macchine a 2 tempi raffreddate ad aria.

MISCELA COMBUSTIBILE Mescolare il carburante con olio per 2 tempi in un contenitore apposito. Fare riferimento alla tabella della miscela alla pagina seguente per il corretto rapporto carburante/olio. Agitare il serbatoio per garantire la completa miscelazione.

AVVERTENZE: La mancanza di lubrificazione esclude la responsabilità del costruttore del dispositivo. La benzina e l'olio devono essere miscelati in un rapporto di 40:1. Carburante consigliato Si raccomanda di utilizzare benzina senza piombo con un numero di ottani pari o superiore a 90 # per ridurre la deposizione di carbonio nella camera di combustione. Non utilizzare benzina vecchia o sporca. Mantenere il serbatoio del carburante privo di polvere ed evitare che l'acqua entri nel serbatoio. A volte si possono verificare errori di accensione in caso di sovraccarico, il che è normale. Se sotto carico normale si sente il ritorno di fiamma, si consiglia di sostituire il carburante. Nel caso si dovesse continuare a sentire il ritorno di fiamma, si prega di contattare il nostro servizio clienti.

⚫ La benzina è altamente infiammabile e può causare un'esplosione in caso di scintille. ⚫ Fare rifornimento solo in locali ben ventilati e lasciare raffreddare il motore prima di riempirlo. Non fumare durante il rifornimento. Evitare fuochi aperti e scintille. ⚫ Non riempire eccessivamente il serbatoio (vedi figura livello di riempimento massimo). ⚫ Dopo il rifornimento, controllare che il tappo del serbatoio del carburante sia ben chiuso. ⚫ Evitare qualsiasi fuoriuscita di benzina. ⚫ Tenere il dispositivo lontano dalla portata dei bambini. Benzina Olio motore a due tempi (40:1) Benzina Olio motore a due tempi (40:1) 1 Litro 0,025 Litri 5 Litri 0,125 Litri 2 Litri 0,050 Litri 10 Litri 0,250 Litri Tappo del serbatoio Max riempimentoOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

63. Avviamento a freddo del dispositivo

1. Posizionare il dispositivo su una superficie solida e piana.

Far scorrere l'interruttore di arresto del motore verso il basso.

2. Posizionare la leva starter (Choke) verso l'alto su "AVVIAMENTO A FREDDO".

3. Premere la pompa del carburatore circa 8-10 volte (fino a quando la benzina non

fluisce nella linea)

4. Estrarre la fune di avviamento con una breve corsa fino a quando non si avverte una

resistenza (circa 100 mm). Una tirata continua principalmente veloce fornirà una forte scintilla e il motore risponderà dopo 2-3 tirate.

5. Importante: Dopo che il motore ha risposto, riportare la leva dello starter in

posizione "AVVIAMENTO A CALDO" e tirare immediatamente di nuovo lo starter fino all'avviamento del motore (vedi anche il video "Avviamento del dispositivo" sulla nostra homepage).

6. Lasciare riscaldare il motore al minimo per circa 10 minuti.

NOTARE: Se il dispositivo non si avvia dopo ripetuti tentativi, leggere il capitolo sulla risoluzione dei problemi. NOTARE: Tirare sempre la fune di avviamento dritta verso l'esterno. Tirando lo starter ad angolo la corda si sfrega contro l'occhiello. La trazione obliqua può causare lo sfilacciamento o la rottura del cavo di avviamento. Tenere sempre saldamente la maniglia di avviamento quando la corda viene tirata indietro. Non lasciare mai che la corda venga tirata indietro dalla posizione di estrazione. Questo potrebbe danneggiare il dispositivo di avviamento.

64. Avviamento a caldo del dispositivo

1. Posizionare il dispositivo su una superficie solida e piana.

2. Far scorrere l'interruttore di arresto del motore verso il basso.

3. Far scorrere lo starter nella posizione "AVVIAMENTO A CALDO".

4. Tirare brevemente e rapidamente la fune di avviamento fino a quando non si

avverte una resistenza (circa 100 mm). Una trazione continua, principalmente veloce, fornirà una forte scintilla e farà partire il motore. Se il dispositivo non si avvia, si prega di procedere di nuovo secondo "Avvio a freddo del dispositivo".

65. Fermare il dispositivo

Sbloccare l'acceleratore. Lasciate che il dispositivo ritorni in folle. Spingere verso l'alto l'interruttore di arresto del motore sull'impugnatura fino all'arresto del dispositivo. Se non si ferma, estrarre il connettore della candela in caso di emergenza. Non lasciare mai il dispositivo incustodito mentre è in funzione.

66. Tecniche di taglio

ISTRUZIONI DI SICUREZZA AGGIUNTIVE

Prima di mettere in funzione l'apparecchio, leggere le NOTE nei capitoli 3 e 4 del presente manuale. ATTENZIONE SE NON avete familiarità con le tecniche di taglio, esercitatevi con il dispositivo in posizione "STOP" (spento).Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

POTARE O TAGLIARE SEMPRE AD ALTI REGIMI DI ROTAZIONE DEL MOTORE. Non far mai funzionare il dispositivo lentamente all'inizio (o durante) l'operazione di potatura. NELL’AREA DI LAVORO MANTENERE SEMPRE LA DISTANZA da lattine, bottiglie, sassi, ecc. Gli oggetti vorticosi possono causare gravi lesioni agli utenti o agli astanti e danneggiare il dispositivo. Se un oggetto viene accidentalmente urtato, arrestare immediatamente il dispositivo e controllare il dispositivo. Non far mai funzionare il dispositivo con parti danneggiate o difettose. Non sollevare mai la testina a filo di nylon al di sopra dell'altezza del ginocchio durante il funzionamento. Non far mai funzionare il dispositivo su un pendio se c'è la possibilità di scivolare o di perdere stabilità.

RILASCIO DEL FILO DI NYLON

Per rilasciare nuovo filo, far funzionare il dispositivo a pieno regime e battere la testina a filo di nylon sul prato. La testa filettata rilascia automaticamente un ulteriore filo. La lama nello scudo protettivo taglia il filo in eccesso. ATTENZIONE: Rimuovere regolarmente i depositi d'erba per evitare il surriscaldamento dell'asse motore. I depositi di erba si verificano quando le fibre dell'erbaccia si impigliano intorno all'albero sotto lo scudo protettivo. In questo modo si impedisce che l'albero si raffreddi correttamente. Rimuovere i depositi d'erba con un cacciavite o un utensile simile solo a macchina spenta.

Se correttamente equipaggiata con uno scudo protettivo e una testina a filo di nylon, la vostra macchina taglierà le antiestetiche erbacce e l'erba alta di grande diametro nelle aree lungo le recinzioni, i muri, il terreno e intorno agli alberi. NOTA: Prestare particolare attenzione durante la rifinitura di muri in mattoni o pietra,Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

ecc. dove si verifica una rapida usura delle erbacce.

Far ruotare la testina a filo di nylon del rifinitore da un lato all'altro. Non inclinare la testina a filo di nylon durante il lavoro. Per una corretta altezza di taglio, tagliare prima in un'area di prova. Mantenere la testina a filo di nylon allo stesso livello per una profondità di taglio uniforme.

TAGLIARE INTORNO GLI ALBERI

Tagliare i tronchi con un approccio lento; il filo non deve collidere con il tronco. Camminare intorno all'albero da sinistra a destra. Avvicinarsi all'erba o alle erbacce con la punta del filo.

67. Sostituzione del filo di nylon

1. Spegnere il motore.

2. Posizionare il rifinitore a terra in modo che l'asse motore con la bobina sia esposto e

rimuovere la testina a filo di nylon.

3. Aprire la testina a filo di nylon azionando lo sgancio.

4. Tagliare il nuovo filo a 5 m e avvolgerlo strettamente intorno alle prese del filo in

5. Rimuovere il filo superfluo.

6. Dopo aver avvolto il raccoglitore del filo, fissare le estremità del filo come mostrato

7. Passare le estremità del filo attraverso i fori nella parte esterna della bobina.

8. Premere la bobina interna insieme alla bobina esterna e ruotarle l'una contro l'altra

68. Programma di manutenzione

È necessario effettuare controlli e regolazioni regolari per garantire che il motore a benzina mantenga le sue prestazioni. Una manutenzione regolare garantisce anche una lunga durata. Vedere la tabella seguente per il ciclo di manutenzione regolare.

Componenti Ciclo di manutenzione Ogni utilizzo Ogni mese o 10h Ogni 3 mesi o 25 ore Ogni 6 mesi o 50h Ogni 12 mesi o 100 ore Ogni 2 anni o 300h Filtro dell'aria

Candela di accensione

Controllare e regolare

Connettore a candela (opzionale) Pulire

Alette di raffreddamento Revisione

Elementi di collegamento come viti e dadi Controllare (stringere se necessario)

Accoppiamento Revisione

Velocità al minimo Controllare e regolare

Gioco della valvola Controllare e regolare

Camera di combustione Pulire

Carburante Controllare

Tubo del carburante Controllare

Ogni anno (sostituire se necessario)

AVVERTENZE a. Aumentare gli intervalli di manutenzione se si lavora in ambienti polverosi. b. Tutti i lavori di manutenzione - ad eccezione di quelli elencati nelle istruzioni d'usoOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

I lavori devono essere eseguiti da personale di manutenzione qualificato. Pulizia del filtro dell'aria ATTENZIONE: Non far mai funzionare il motore senza il filtro dell'aria. Un filtro dell'aria sporco mette sotto pressione le prestazioni del motore, aumenta il consumo di carburante e rende più difficile l'avviamento. Se si nota una perdita di potenza del motore: 1 Rimuovere la vite sul coperchio del filtro ed estrarre il filtro. 2 Pulire il filtro con acqua e sapone. Non usare mai benzina o benzene! 3 Lasciare asciugare il filtro. 4 Rimettere il filtro in posizione e fissare il coperchio del filtro con la vite.

Manutenzione delle candele di accensione Per garantire il normale funzionamento del motore, la distanza di accensione di 0,6 -0,7 mm deve essere mantenuta e deve essere priva di depositi carboniosi. Eseguire sempre le seguenti operazioni a motore spento:

1. Rimuovere con cautela il connettore della candela di accensione. Non tirare il cavo, ma

direttamente sul connettore a spina.

2. Svitare la candela con la chiave per candele in dotazione.

3. Controllare visivamente che la candela non sia danneggiata e che

l'elettrodo non sia bruciato. Rimuovere i depositi di carbonio.

4. Controllare la distanza con uno spessimetro e piegare l'elettrodo alla distanza

corretta da 0,6 a 0,7 mm.

5. Controllare la rondella della candela e serrare la candela con una coppia di 12-15 Nm

6. Rimontare il cappuccio di accensione sulla candela.

AVVERTENZE La candela di accensione deve essere avvitata saldamente altrimenti il motore si surriscalda e si danneggia. Affilare la lama

1. Rimuovere la lama di taglio (E) dallo schermo protettivo (F).

2. Stringete la lama in una morsa.

Affilare il coltello con una lima piatta. Assicuratevi di mantenere l'angolo del tagliente. Durante l'affilatura muovere il coltello da affilatura solo in una direzione.

69. Immagazzinamento del dispositivo

AVVERTENZE: La mancata osservanza di questi passaggi può comportare la formazione di depositi nel carburatore. Ciò renderà difficile iniziare più tardi e può causare danni permanenti.

1. Eseguire tutti gli interventi di manutenzione generale consigliati nella sezione

manutenzione del manuale d'uso.

2. Pulire l'esterno del dispositivo, l'albero motore, lo scudo protettivo e la testina di

3. Scaricare il carburante dal serbatoio.

4. Dopo che il carburante è stato scaricato, avviare il motore.

5. Lasciare il dispositivo inattiva fino a quando il dispositivo non si ferma da sola. Questo

pulirà il carburatore dal carburante.

6. Lasciare raffreddare il dispositivo (circa 5 minuti).

7. Utilizzare una chiave di accensione per candele, rimuovere la candela.

8. Versare 1 cucchiaino di olio pulito per 2 tempi nella camera di combustione. Tirare

lentamente il cavo di avviamento più volte per rivestire i componenti interni. Se necessario, sostituire la candela di accensione.

9. Conservare il dispositivo in un luogo fresco e asciutto, lontano da qualsiasi fonte di

accensione come un bruciatore a olio combustibile, uno scaldabagno, ecc.

PROTEZIONE DI TRASPORTO

Assicurarsi che il dispositivo sia ben fissata durante il trasporto per evitare perdite di carburante, danni o lesioni. Installare una protezione per il trasporto delle lame duranteOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

il trasporto e lo stoccaggio.

70. Risoluzione dei problemi

1. Difficoltà durante la messa in servizio

Situazione Causa Soluzione Nessuna scintilla di accensione

Candela di accensione Deposito di carbonio tra i diodi della candela di accensione Pulire la candela di accensione. Regolare la distanza 0,6~0,7mm, sostituire la candela di accensione altro Bobina di accensione difettosa volano-magnete troppo debole Sostituire la bobina di accensione o il volano Debole scintilla di accensione

Compressione Troppa benzina nella camera di combustione, carburante scadente o acqua nel serbatoio Togliere la candela e lasciare asciugare, sostituire il carburante. Il carburatore non pompa più olio. Tubo dell'olio bloccato Pulizia del carburatore e pulizia dei tubi

normale fornitura di olio, ma debole compressione Le fasce elastiche dei pistoni sono usurate, la candela non è avvitata, la testa del cilindro non è a tenuta, il gioco della valvola è errato o la fasatura dell'accensione è sbagliata. sostituire le viti di serraggio sostituire o regolare alimentazione regolare dell'olio e scintilla di accensione adeguata Scarso contatto tra cappuccio di accensione e candela Sostituire o controllareOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

2. Difficoltà durante il funzionamento

Situazione Causa Soluzione Il motore non raggiunge la velocità Lo starter è in posizione "AVVIAMENTO A FREDDO", sistema di scarico bloccato, alimentazione dell'aria assente, elementi mobili usurati, scintilla di accensione debole, gioco delle valvole troppo grande, testa del cilindro fuligginosa Aprire lo starter, sostituire il sistema di scarico, controllare o sostituire la bobina di accensione, regolare il volano, la candela di accensione Perdite di materiale operativo Cavi al carburatore bloccati, spaziatura candela non corretta Sostituire i cavi e il carburatore Regolare la distanza Rumori del motore Posizione sbagliata dello starter, Albero a camme danneggiato Controllare/sostituire l'albero a camme Perdita del carburatore Guasto della valvola di ritegno sul tappo del serbatoio Sostituire il tappo del serbatoio del carburante Guarnizione del carburatore consumata Sostituire il carburatore o la guarnizione

Se nessuna risoluzione dei problemi risolve il problema, si prega di contattare il servizio clienti FUXTEC. Utilizzare solo parti originali approvate dal produttore, altrimenti sussiste il rischio di pericolo.

71. Servizio clienti

Far riparare l'apparecchio acquistato solo da personale qualificato e solo con ricambi originali. In questo modo si garantisce il mantenimento della sicurezza del dispositivo. Si prega di contattare direttamente il produttore FUXTEC GmbH in qualsiasi momento per quanto riguarda i lavori di manutenzione e l'acquisto di parti di ricambio a www.fuxtec.itOriginal Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

Il periodo di garanzia è di 24 mesi dalla data di acquisto. Conservare la prova d'acquisto in un luogo sicuro. Sono esclusi dalla garanzia le parti soggette ad usura e i danni causati da uso improprio, uso della forza, modifiche tecniche, uso di accessori non corretti o di parti di ricambio non originali e tentativi di riparazione da parte di personale non qualificato. Le riparazioni in garanzia possono essere effettuate solo da rivenditori specializzati autorizzati.

73. Istruzioni per lo smaltimento

Si prega di contattare la comunità locale per lo smaltimento del dispositivo. Si prega di smaltire in anticipo tutti i materiali di esercizio come benzina e olio.Original Bedienungsanleitung FUXTEC FX-MS152 / FX-MS162_de_en_fr_ita_es_rev17

74. Dichiarazione di conformità CE

che il dispositivo descritto di seguito, in virtù della sua progettazione e costruzione e nella versione da noi commercializzata, è conforme ai requisiti essenziali di salute e sicurezza delle direttive CE. Descrizione del dispositivo: Decespugliatore a benzina/Tagliabordi Tipo di macchina: FX-MS152 Marchio di fabbrica: FUXTEC Consumo energetico/capacità cubica 51,7cm³ / 62cm³ Livello di potenza sonora misurato

=107.7dB Livello di potenza sonora garantito Procedura di conformità 2000/14/CE secondo l'allegato V

Direttive CE pertinenti:

Direttive macchine CE 2006/42/EG Direttiva CE sulla compatibilità elettromagnetica (EMC) 2004/108/CE Direttiva CE sulle emissioni acustiche (2000/14/CEE & 2005/88/CE) Norme armonizzate applicate:

il nome e l'indirizzo della persona autorizzata a compilare la documentazione tecnica stabilita nella Comunità
