MANUALE UTENTE Idola Lavazza

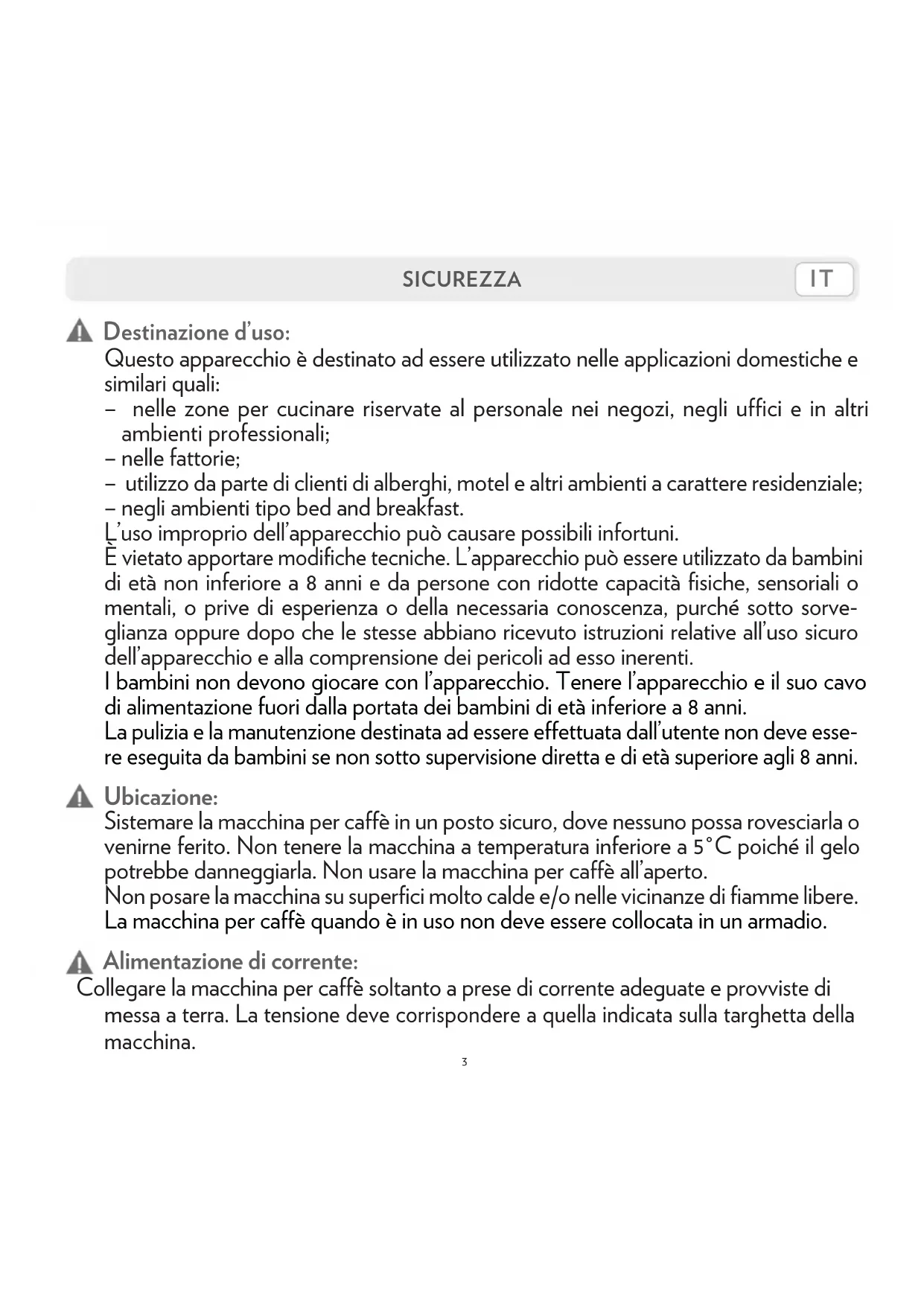

SICUREZZA Destinazione d’uso: Questo apparecchio è destinato ad essere utilizzato nelle applicazioni domestiche e similari quali: – nelle zone per cucinare riservate al personale nei negozi, negli uffici e in altri ambienti professionali; – nelle fattorie; – utilizzo da parte di clienti di alberghi, motel e altri ambienti a carattere residenziale; – negli ambienti tipo bed and breakfast. L’uso improprio dell’apparecchio può causare possibili infortuni. È vietato apportare modifiche tecniche. L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorve- glianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. Tenere l’apparecchio e il suo cavo di alimentazione fuori dalla portata dei bambini di età inferiore a 8 anni. La pulizia e la manutenzione destinata ad essere effettuata dall’utente non deve esse- re eseguita da bambini se non sotto supervisione diretta e di età superiore agli 8 anni. Ubicazione: Sistemare la macchina per caffè in un posto sicuro, dove nessuno possa rovesciarla o venirne ferito. Non tenere la macchina a temperatura inferiore a 5°C poiché il gelo potrebbe danneggiarla. Non usare la macchina per caffè all’aperto. Non posare la macchina su superfici molto calde e/o nelle vicinanze di fiamme libere. La macchina per caffè quando è in uso non deve essere collocata in un armadio. Alimentazione di corrente: Collegare la macchina per caffè soltanto a prese di corrente adeguate e provviste di messa a terra. La t ensione deve corrispondere a quella indicata sulla targhetta della macchina.4 ITIT Cavo d’alimentazione: Non usare la macchina per caffè se il cavo d’alimentazione è difettoso. Se il cavo d’alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio di assistenza tecnica, in modo da prevenire ogni rischio. Non far passare il cavo d’alimentazione per angoli e su spigoli vivi, sopra oggetti molto caldi e proteggerlo dall’olio. Non portare o tirare la macchina per caffè tenendola per il cavo. Non estrarre la spina tirandola per il cavo; non toccarla con le mani bagnate. Evitare che il cavo d’alimentazione cada liberamente da tavoli o scaffali. Pericolo di folgorazione: Non mettere mai a contatto dell’acqua le parti sotto tensione e/o corrente. Questo apparecchio non deve essere immerso. Protezione bambini al di sotto degli 8 anni: Tenere i bambini sotto supervisione, per evitare che giochino con l’apparecchio. I bambini non si rendono conto del pericolo connesso agli elettrodomestici. Non lasciare alla loro portata i materiali utilizzati per imballare la macchina. Pericolo di ustioni: Non toccare le parti calde (gruppo porta-capsula, etc.) subito dopo l’uso dell’apparecchio. Durante l’erogazione della bevanda prestare attenzione ad eventuali schizzi di liquido caldo. Pulizia: Prima di pulire la macchina, è indispensabile scollegare la spina dalla presa di corrente ed aspettare che la macchina si raffreddi. Non immergere la macchina nell’acqua! È severamente vietato cercare d’intervenire all’interno della macchina. Sostituire l’acqua nel serbatoio dopo 3 giorni di inutilizzo. Per evitare di danneggiare l’apparecchio non utilizzare detergenti alcalini per la pulizia, bensì un panno morbido e un detergente delicato. SICUREZZA5

SICUREZZA Custodia della macchina: Quando la macchina rimane inutilizzata per un periodo prolungato, staccare la spina dalla presa e custodirla in luogo asciutto e non accessibile ai bambini. Proteggerla dalla polvere e dallo sporco. Riparazioni / Manutenzione: Nel caso di guasti, difetti o sospetto di difetto dopo una caduta, staccare subito la spina dalla presa. Non mettere in funzione una macchina difettosa. Soltanto i Centri di Assistenza Autorizzati Lavazza possono effettuare interventi e ripa- razioni. Nel caso di interventi non eseguiti a regola d’arte, si declina ogni responsabilità per eventuali danni. Serbatoio acqua: Immettere nel serbatoio soltanto acqua fresca potabile non gasata. Non mettere in funzione la macchina se non c’è acqua a sufficienza nel serbatoio. Vano capsule: Nel vano capsule devono essere inserite solo capsule Lavazza o compatibili; non inserire le dita o qualsiasi altro oggetto. Le capsule sono da usarsi una sola volta. Smaltimento della macchina a fine vita: INFORMAZIONE AGLI UTENTI: il simbolo del cassonetto barrato riportato sull’apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettrici ed elettronici. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dismessa al riciclo, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l’apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.6 ITIT COMPONENTI MACCHINA

• Kit di benvenuto composto da 9 capsule assortite Lavazza e brochure Lavazza (incluso solo in alcuni paesi)

• Libretto di istruzioni

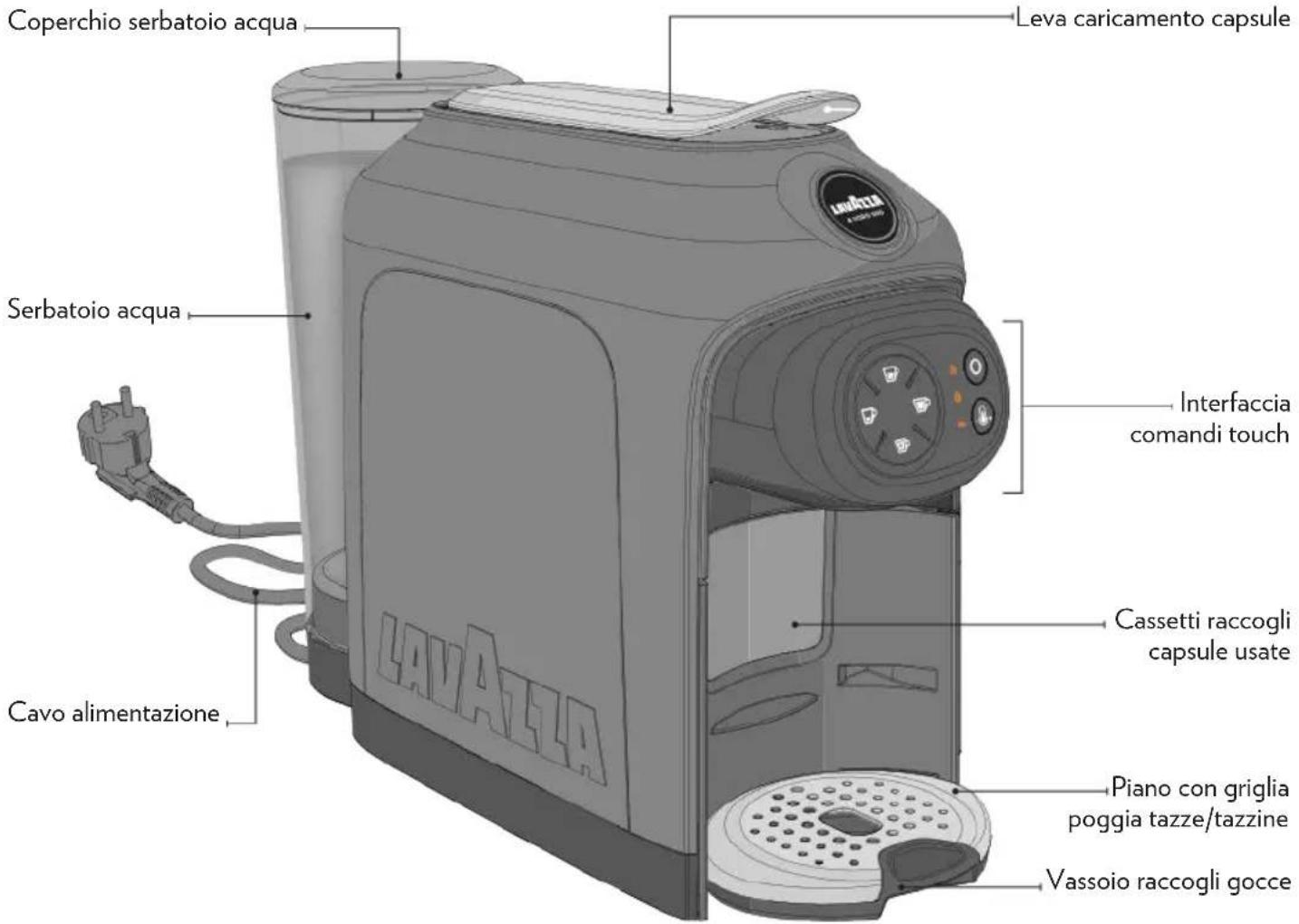

CONTENUTO DELLA CONFEZIONE *

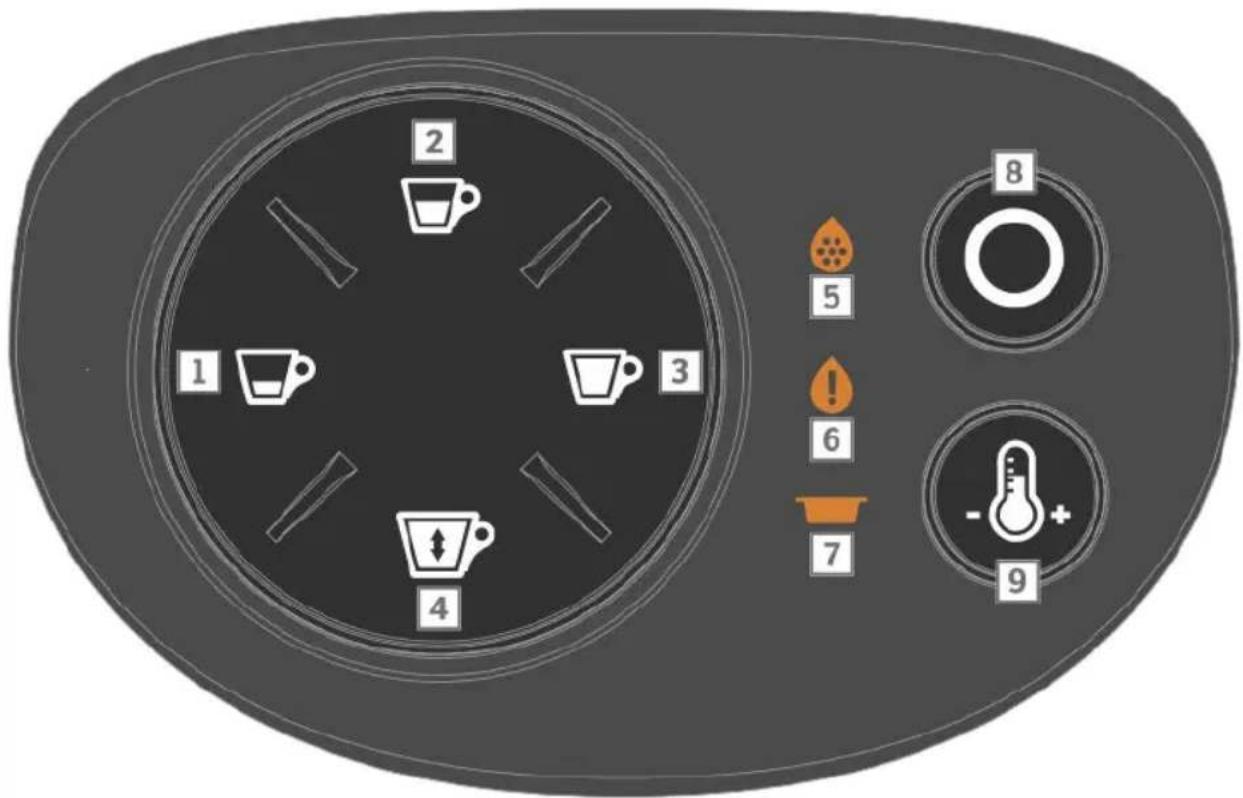

* Le caratteristiche ed il contenuto della confezione possono variare in base al mercato di riferimento. Leva caricamento capsule Interfaccia comandi touch Coperchio serbatoio acqua Serbatoio acqua Piano con griglia poggia tazze/tazzine Cavo alimentazione Cassetti raccogli capsule usate Vassoio raccogli gocce7

Tasto erogazione ESPRESSO Tasto erogazione ESPRESSO LUNGO Tasto erogazione CAFFÈ LUNGO Tasto erogazione DOSE LIBERA Spia decalcificazione Spia mancanza acqua Spia cassetto raccogli capsule Tasto accensione/spegnimento Tasto Boost TEMPERATURA8 ITIT SEGNALAZIONI STATO INTERFACCIA Auto spegnimento Accensione Riscaldamento Macchina pronta (in temperatura) Erogazione espresso (tasto 1) Erogazione espresso lungo (tasto 2) Erogazione caffè lungo (tasto 3) Erogazione dose libera (tasto 4) Mancanza acqua nel serbatoio9

STATO INTERFACCIA Programmazione dose espresso (tasto 1) Programmazione dose espresso lungo (tasto 2) Programmazione dose caffè lungo (tasto 3) Programmazione dose libera (tasto 4) Cassetto raccogli capsule usate pieno Cassetto raccogli capsule usate posizionato male o rimosso Decalcificazione richiesta Blocco macchina

= Acceso  = Lampeggiante  = Feedback acustico SEGNALAZIONI Rossa10 ITIT Non si assumono responsabilità per eventuali danni in caso di:

• impiego errato e non conforme agli scopi previsti;

• riparazioni eseguite presso centri d’assistenza non autorizzati Lavazza;

• impiego di pezzi di ricambio e accessori non originali;

• mancata decalcificazione;

• stoccaggio in locali al di sotto di 4°C;

• utilizzo al di sotto di 5° C;

• utilizzo al di sopra di 40° C;

• utilizzo in locali con umidità relativa superiore al 95%;

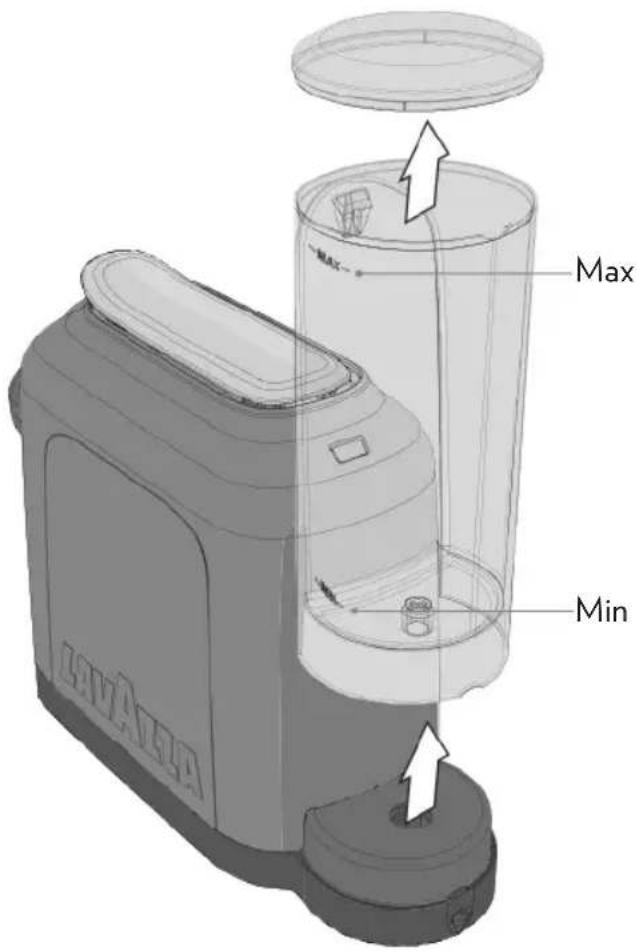

• utilizzo di capsule non compatibili. In questi casi viene a decadere la garanzia. AVVIAMENTO MACCHINA Posizionare la macchina su una superficie piana e sta- bile, lontano da acqua e fonti di calore. I danni causa- ti alla macchina a causa della mancata osservanza di queste indicazioni non sono coperti da garanzia. Sollevare e rimuovere il coperchio, dopodiché estrarre il serbatoio dell’acqua. Risciacquare il serbatoio prima di utilizzarlo. Riempire il serbatoio dell’acqua fino al livello MAX indi- cato, usando soltanto acqua fresca potabile non gasata. Rimontare il serbatoio e richiudere con il coperchio. È possibile sollevare il coperchio e riempire diret tamen te il serbatoio. Max Min PREDISPOSIZIONE MACCHINA Il livello dell’acqua non deve mai superare il MAX. Utilizzare esclusivamente acqua fresca potabile non gasata. Acqua calda e altri liquidi possono dan- neggiare il serbatoio e la macchina. Non mettere in funzione la macchina senza acqua: accertarsi che ve ne sia a sufficienza all’interno del serbatoio. Assicurarsi che le mani, la macchina, il cavo e la super- ficie d’appoggio della macchina non siano bagnati.11

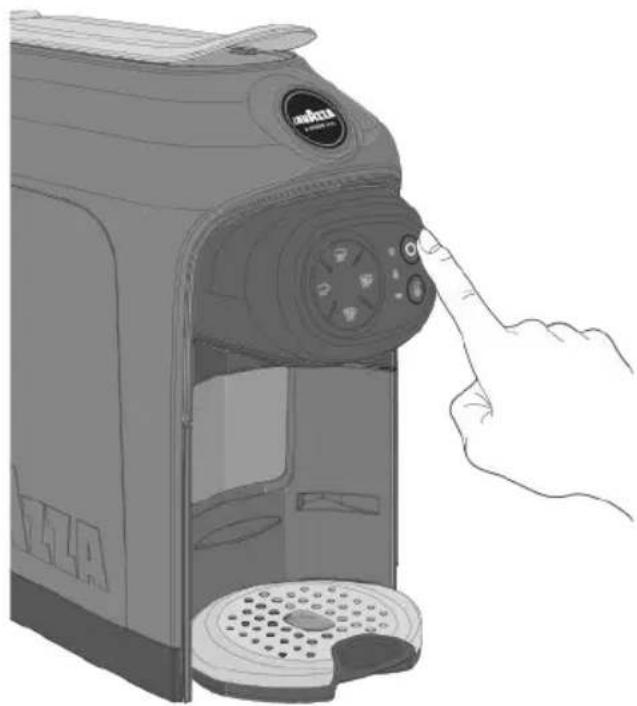

Inserire la spina di alimentazione nella presa di corrente. Premere il tasto per accendere la macchina. La macchi- na emetterà un segnale acustico . Tutti i tasti si accendono con luce fissa bianca, le spie di allarme si accendono con luce fissa arancione per un istante. PREDISPOSIZIONE MACCHINA La macchina inizia il ciclo di riscaldamento. Il tasto comincia a lampeggiare con luce bianca. La macchina è pronta quando il tasto termina di lampeggiare e i tasti di erogazione sono accesi con luce fissa. Premendo uno dei pulsanti di erogazione durante il ciclo di riscaldamento è possibile prenotare la bevanda che verrà erogata al termine del riscaldamento. Al primo avviamento erogare 0,5 litri d’acqua senza capsu- la, mantenendo la leva abbassata. Posizionare una tazza sotto il beccuccio erogatore. Premere il pulsante DOSE LIBERA e attendere la fine dell’erogazione. Aprire e chiudere la leva prima di rimuovere e svuotare la tazza. Svuotare la tazza ed effettuare una seconda erogazione premendo nuovamente il pulsante DOSE LIBERA .12 ITIT Quando viene selezionata un’erogazione la macchina attiva l’elettropompa dell’acqua per 7 secondi. Se è presente l’acqua all’interno del circuito idraulico la macchina effettua l’erogazione normalmente. Se non è presente l’acqua all’interno del circuito idraulico, la macchina interrompe l’erogazione per 5 secondi e ritenta l’erogazione per un massimo di 5 volte. Superati i 5 tentavi la macchina accenderà la spia mancanza acqua con luce fissa arancione per se- gnalare l’assenza di acqua, ed emetterà un segnale acustico . PREDISPOSIZIONE MACCHINA ATTIVAZIONE/DISATTIVAZIONE SEGNALE ACUSTICO Spegnere la macchina premendo il tasto

Premere e mantenere premuto contemporaneamente i tasti di erogazione ESPRESSO e CAFFÈ LUNGO per almeno 5 secondi. La macchina emetterà un lungo segnale acustico per segnalare la disabilitazione del segnale acustico. Due segnali acustici brevi per segnalare l’attivazione. Terminato la procedura la macchina ritorna in modalità AUTO SPEGNIMENTO

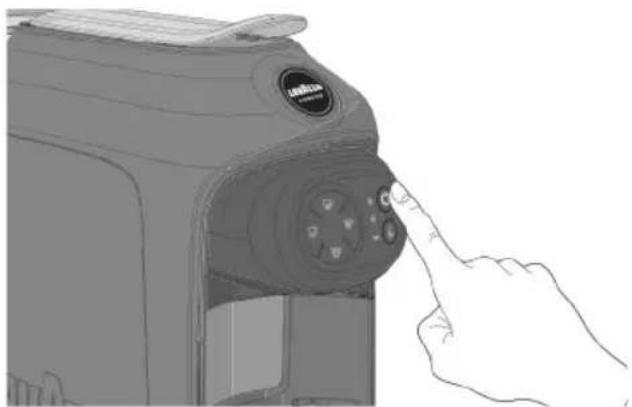

FUNZIONE AUTO SPEGNIMENTO

Per garantire il risparmio energetico, dopo 9 minuti di inu- tilizzo la macchina si spegnerà automaticamente. È possibile spegnere la macchina, prima dei 9 minuti, pre- mendo il tasto , la macchina emetterà un segnale acu- stico . In questa modalità i tasti sono spenti e il tasto è acceso con luminosità ridotta. Premendo nuovamente il tasto è possibile riattivare la macchina. Il consumo energetico della macchina quando è spenta è pari a 0,4 W.13

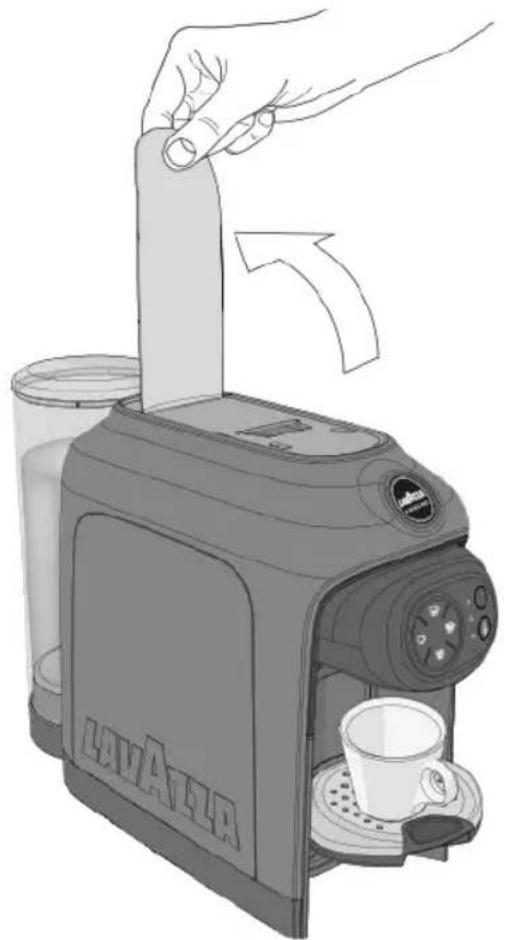

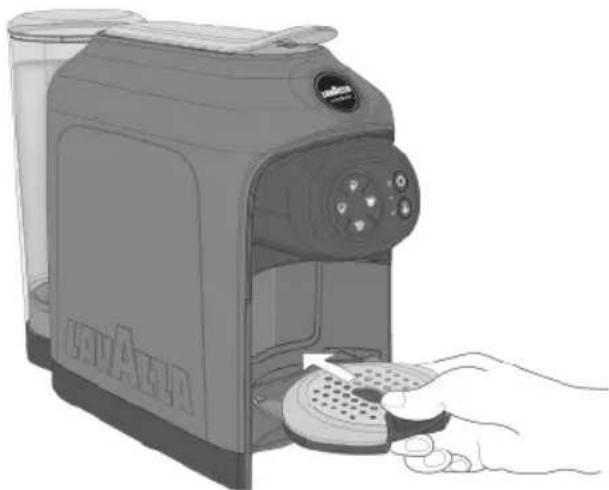

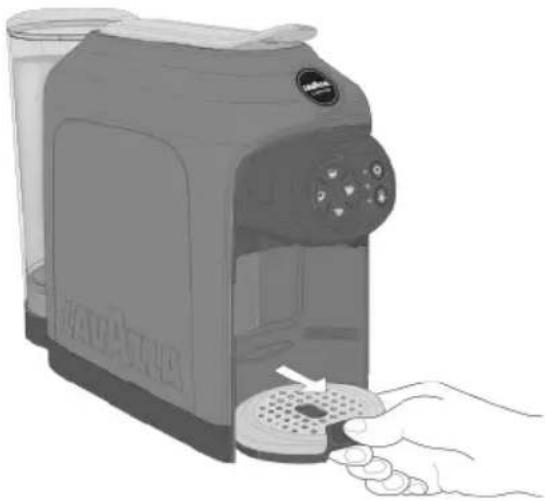

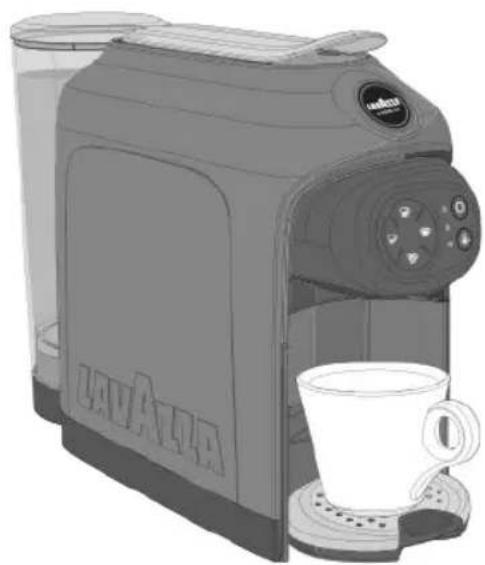

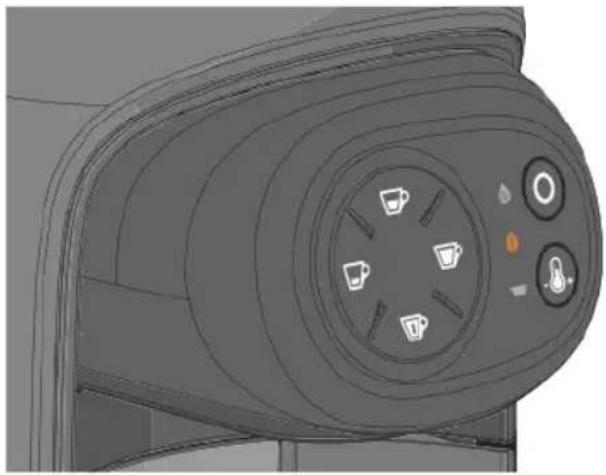

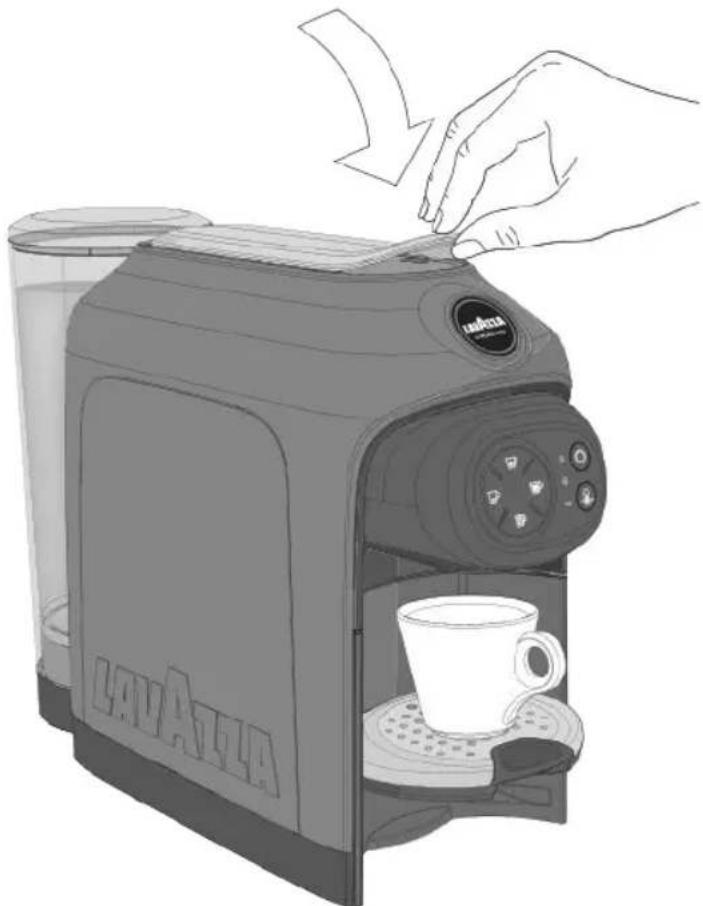

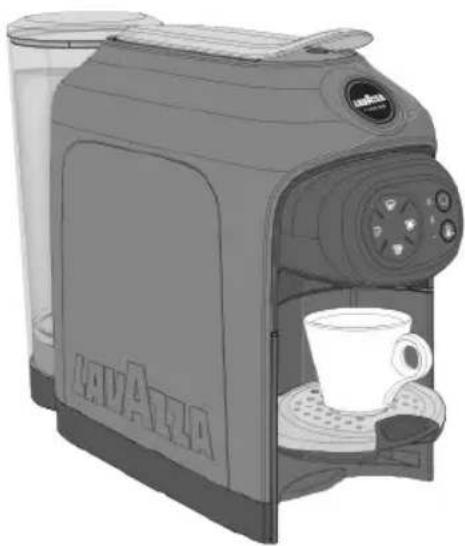

PREDISPOSIZIONE MACCHINA PREDISPOSIZIONE ALLA PREPARAZIONE CAFFÈ La macchina dispone di due posizioni per la preparazio- ne del caffè: tazzina o tazza grande. Per utilizzare una tazzina da caffè espresso: estrarre il piano poggia tazze/tazzine. Inserire il piano poggia tazze nell’apposita fessura in alto. Inserire il piano poggia tazze nell’apposita fessura in alto. Appoggiare la tazzina sul piano. Per utilizzare la tazza grande, appoggiare la tazza o il bicchiere direttamente sul piano in basso.14 ITIT PREPARAZIONE CAFFÈ

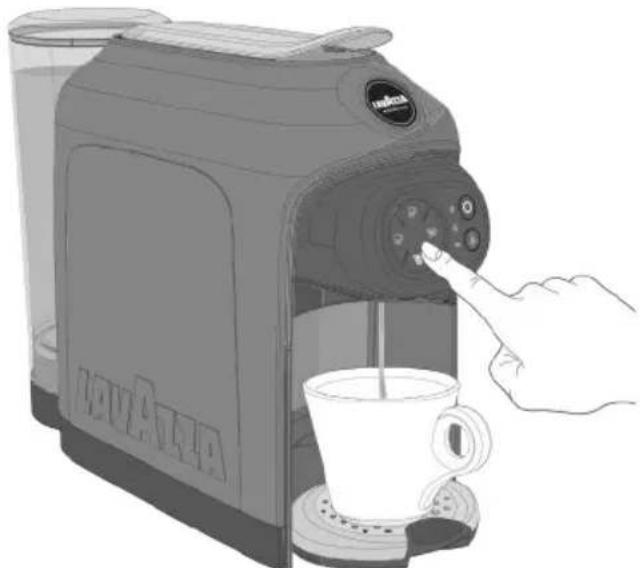

EROGAZIONE ESPRESSO / ESPRESSO

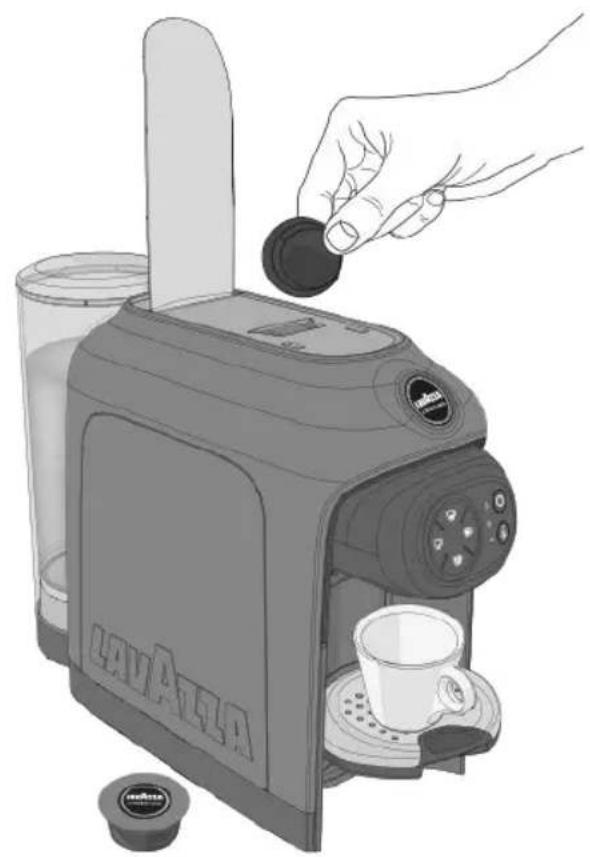

LUNGO Accertarsi che i pulsanti di erogazione caffè siano accesi con luce fissa bianca. Posizionare la tazzina come indicato (vedi PREDISPO- SIZIONE ALLA PREPARAZIONE CAFFÈ). Sollevare la leva fino al suo blocco per aprire il vano in- serimento capsule. Non introdurre mai le dita o oggetti nel vano di in- serimento capsula. Nel vano inserimento capsula de- vono essere inserite esclusivamente capsule Lavazza o compatibili. Le capsule monodose sono predisposte per erogare un solo caffè/prodotto. NON riutilizzare le capsule dopo il loro impiego. L’inserimento di 2 o più capsule contemporaneamente provoca il malfunzionamento della macchina. Inserire una capsula Lavazza o compatibile nel vano inserimento capsule.15

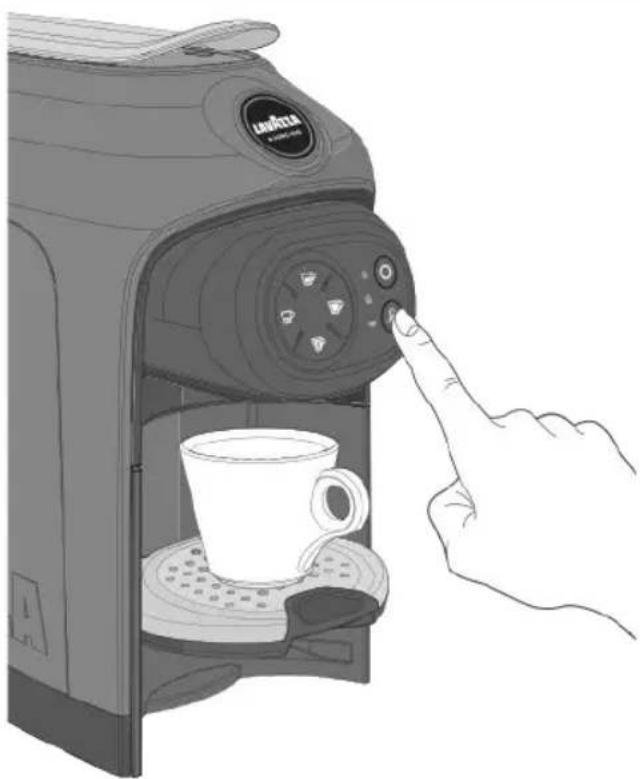

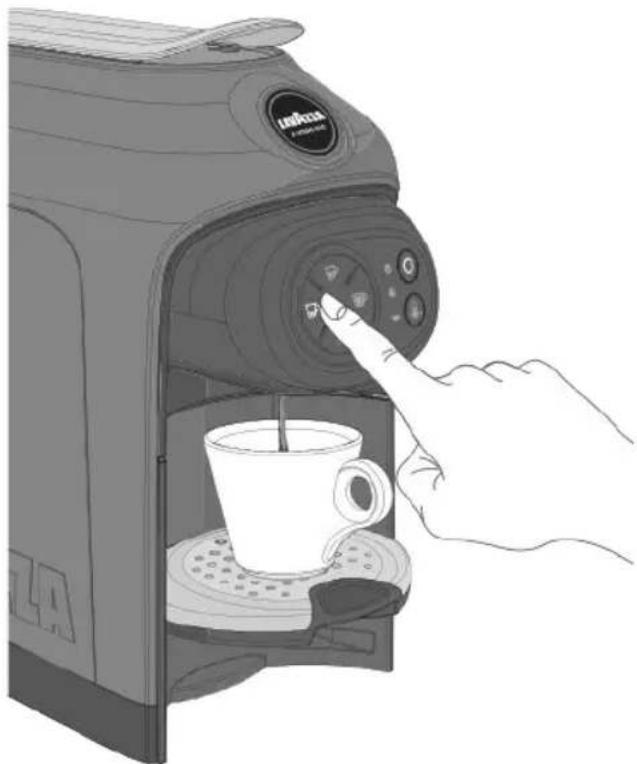

Abbassare la leva per chiudere il vano inserimento capsule. PREPARAZIONE CAFFÈ Se si desidera un caffè più caldo, è possibile aumentare la temperatura della bevanda premendo il tasto BOOST TEMPERATURA . La macchina alla pressione del tasto emette un segnale acustico e aumenta l’intensità d’illuminazione del tasto. Se si desidera ritornare alla temperatura standard , preme- re nuovamente il tasto BOOST TEMPERATURA . La macchina alla pressione del tasto emette un segnale acustico e diminuisce l’intensità d’illuminazione del tasto. Non è possibile cambiare la temperatura durante l’e- rogazione.16 ITIT Per iniziare un’erogazione: premere il tasto ESPRESSO (30 ml) o premere il tasto ESPRESSO LUNGO (45 ml). La macchina termina l’erogazione una volta raggiunta la dose di caffè programmata. Durante l’erogazione il pulsante selezionato è acceso con luce lampeggiante bianca. È possibile interrompere l’ero- gazione premendo nuovamente il tasto di erogazione. Se durante il ciclo di erogazione viene interrotta l’ali- mentazione elettrica procedere come segue: - Ripristinare l’alimentazione elettrica. - Premere il tasto ; attendere che sia acceso con luce fissa bianca. - Sostituire la capsula all’interno del cassetto porta capsule con una nuova. - Ricominciare la procedura di erogazione caffè. Se durante il ciclo di erogazione si esaurisce l’acqua all’interno del serbatoio procedere come segue: - Riempire il serbatoio acqua fino a livello MAX indi- cato. - Sostituire la capsula all’interno del cassetto porta capsule con una nuova. - Ricominciare la procedura di erogazione caffè. Erogando senza capsula le dosi possono non rispetta- re la quantità programmata. Al termine dell’erogazione sollevare e abbassare la leva caricamento capsule per scaricare la capsula utilizzata. Per una nuova erogazione attendere che i tasti di eroga- zione e il tasto siano accesi con luce fissa bianca. PREPARAZIONE CAFFÈ17

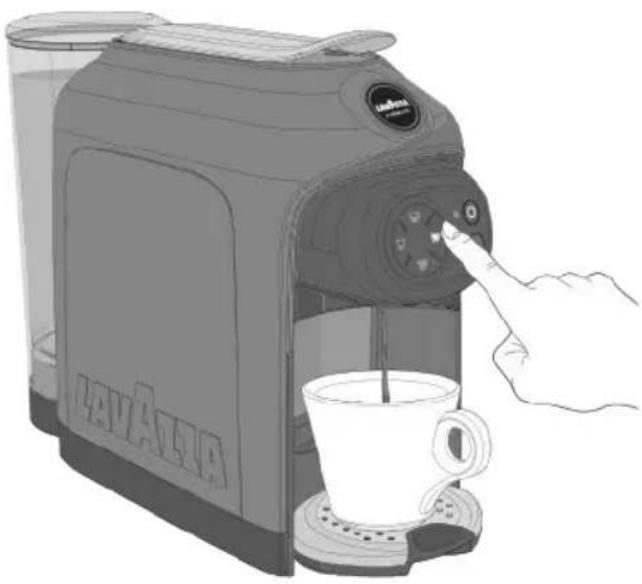

Eseguire passaggi: , , e del paragrafo EROGAZIONE ESPRESSO. Premere il tasto CAFFÈ LUNGO (90 ml) per iniziare l’erogazione. La macchina termina automaticamente l’ero- gazione una volta raggiunta la dose di caffè programmata. Durante l’erogazione il pulsante selezionato è acceso con luce lampeggiante bianca. È possibile interrompere l’ero- gazione premendo nuovamente il tasto di erogazione. Al termine dell’erogazione sollevare e abbassare la leva caricamento capsule per scaricare la capsula utilizzata. Per una nuova erogazione attendere che i tasti di eroga- zione e il tasto siano accesi con luce fissa bianca. PREPARAZIONE CAFFÈ

EROGAZIONE DOSE LIBERA

Eseguire passaggi: , , e del paragrafo EROGAZIONE ESPRESSO. In caso di capsule solubili, per gustare al meglio il prodotto si consiglia una breve erogazione a vuoto (con sola acqua) pri- ma di inserire la capsula. Premere il tasto DOSE LIBERA per iniziare l’eroga- zione. Una volta raggiunta la quantità desiderata di caffè erogato premere nuovamente il tasto per terminare l’e- rogazione. Durante l’erogazione il pulsante selezionato è acceso con luce lampeggiante bianca. È possibile interrompere l’eroga- zione premendo nuovamente il tasto di erogazione. Al termine dell’erogazione sollevare e abbassare la leva caricamento capsule per scaricare la capsula utilizzata. Per una nuova erogazione attendere che i tasti di eroga- zione e il tasto siano accesi con luce fissa bianca.18 ITIT Premere e mantenere premuto il tasto dell’icona che si desidera programmare. La macchina inizia ad erogare e dopo circa 3 secondi i restanti tasti caffè iniziano a lampeggiare e la macchi- na emette un beep segnalando l’entrata in modali- tà di programmazione. Mantenere premuto il tasto erogazione. Una volta raggiunta la quantità di caffè desiderata in- terrompere l’erogazione rilasciando il tasto. La macchina si ferma e la dose viene programmata. Se la programmazione della dose supera la quantità mas- sima consentita la macchina ferma l’erogazione automa- ticamente, il tasto di erogazione lampeggia e rimane in memoria la dose dell’ultimo valore programmato. Se viene a mancare l’alimentazione durante la program- mazione rimane in memoria l’ultimo valore programmato. Se durante una programmazione dose avviene una se- gnalazione di mancanza acqua la macchina smetterà di erogare e la dose che si stava impostando non verrà salvata. Una volta rabboccata l’acqua nel serbatoio sarà necessario ripetere la procedura di programmazione dose. PROGRAMMAZIONE

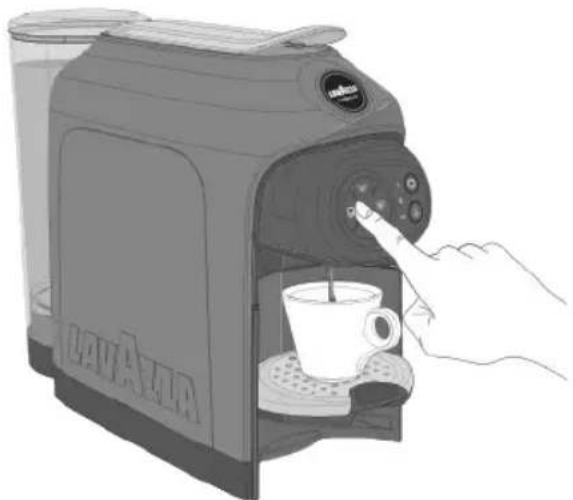

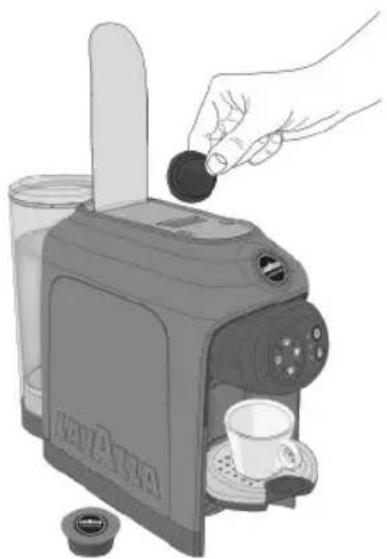

PROGRAMMAZIONE DOSE CAFFÈ

La programmazione delle dosi è possibile dal seriale 1907S001023833 e successivi. Il seriale della macchina è indicato al di sotto del Bar- Code nell’etichetta posta sotto la macchina. La programmazione della dose va eseguita utilizzando sempre lo stesso tasto; ogni intervento su uno qualsiasi degli altri tasti verrà ignorato. La quantità programmata di caffè erogato può essere modificata ripetendo la programmazione. Premere il tasto per accendere la macchina. La mac- china è pronta quando il tasto termina di lampeggia- re e i tasti di erogazione sono accesi con luce fissa. Sollevare la leva caricamento capsule fino al suo blocco per aprire il vano inserimento capsule. Inserire una capsula Lavazza nel vano in- serimento capsule. Abbassare la leva caricamento capsule per chiudere il vano inserimento capsule. Posizionare la tazzina.19

L’accensione della spia cassetto raccogli capsule indi- ca che il cassetto capsule usate è pieno ed occorre svuo- tarlo e reinserirlo. Estrarre il vassoio raccogli gocce e il cassetto raccogli capsule usate. La macchina emette un segnale acustico per segnala- re la rimozione del cassetto raccogli capsule. Estraendo il cassetto per più di 5 secondi, la macchina az- zera il conteggio delle capsule inserite.

MANUTENZIONE E PULIZIA

PULIZIA MACCHINA Mai utilizzare solventi, alcool o sostanze aggressive o forni per l’asciugatura dei componenti della macchina. Lavare i componenti (esclusi quelli elettrici) con acqua fredda/tiepida e panni/spugne non abrasive. Tutti i componenti smontabili sono lavabili in lavasto- viglie. Non lasciare l’acqua nel circuito e nel serbatoio per più di 3 giorni; se questo dovesse accadere svuotare, sciacquare e riempire nuovamente il serbatoio con acqua fresca, quindi effettuare un’erogazione (senza capsula) prima di erogare il caffè o una bevanda.

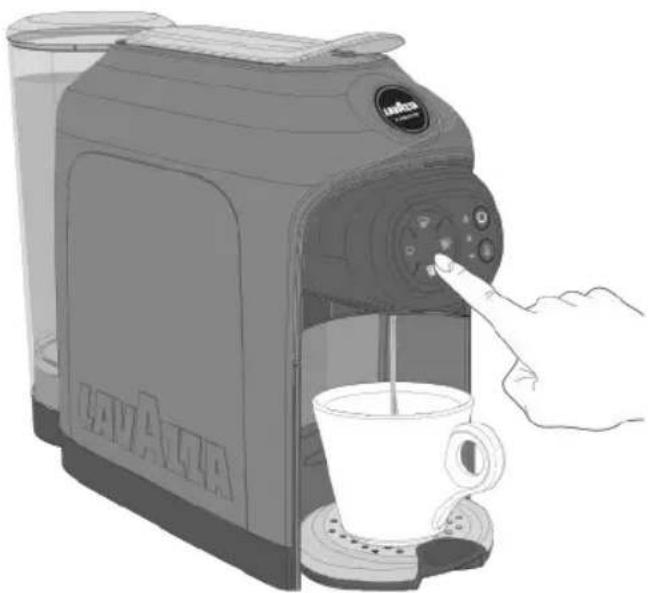

PULIZIA EROGATORE CAFFÈ

Per la pulizia dell’erogatore eseguire settimanalmente la procedura EROGAZIONE CAFFÈ senza inserire la capsula.

AROMATICO100% ARABICAAROMATICO100% ARABICA

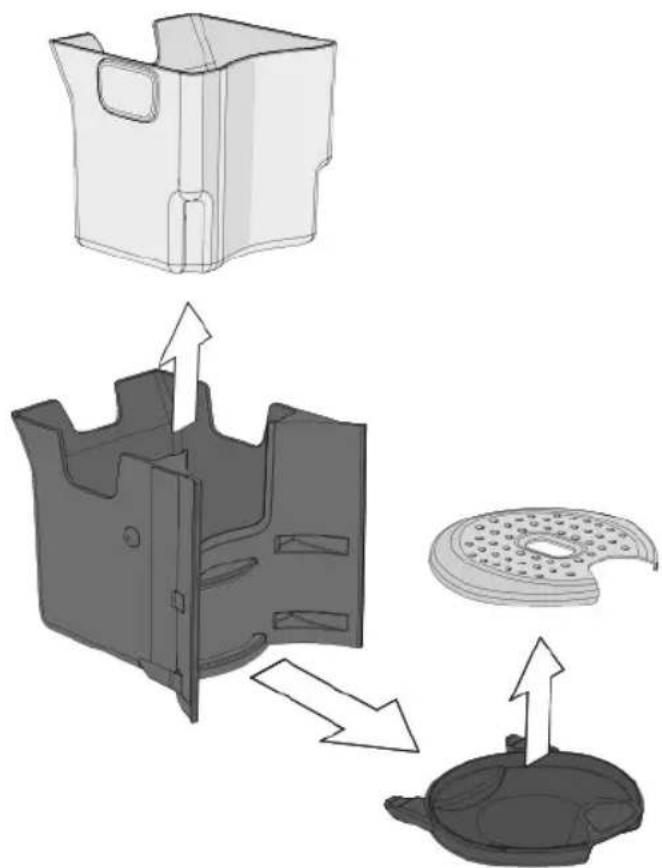

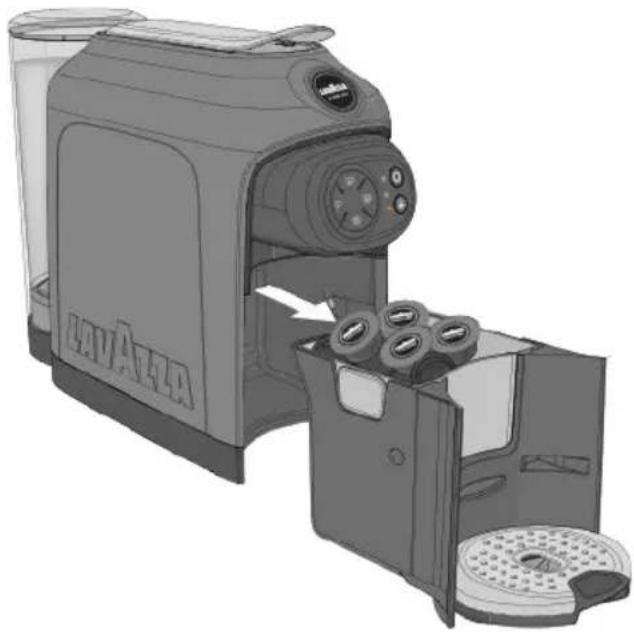

AROMATICO 100% ARABICA20 ITIT Rimuovere il vassoio raccogli gocce e il cassetto racco- gli capsule. Svuotare le capsule usate e i liquidi presen- ti nel vassoio raccogli gocce

Lavare tutti i componenti con acqua fredda o tiepida oppure in lavastoviglie. Asciugarli e rimontarli corret- tamente

Verificare periodicamente che il piano raccogli gocce non sia pieno al fine di evitare fuoriuscite di liquido.

MANUTENZIONE E PULIZIA

DECALCIFICA PER MACCHINE CON SERIALE: DA 1950S001049448 Seguire attentamente le istruzioni per la decalcificazione. Inquadra il QR CODE per guardare il tutorial relativo alla procedura di decalcificazione: La formazione di calcare è una normale conseguenza dell’uso della macchina; la decalcificazione è necessaria ogni 2-3 mesi di utilizzo della macchina e/o quando si osserva una difficoltà di erogazione. Il ciclo di decalcificazione viene richiesto dalla macchina at- traverso l’accensione dell’apposita spia di segnalazione . Non spegnere la macchina durante il ciclo di decalci- ficazione. Monitorare la macchina durante il ciclo di decalcificazione. Una volta avviato, il ciclo deve essere eseguito fino alla fine. Verificare che non siano presenti capsule all’interno del vano inserimento capsule. Non bere la soluzione decalcificante e i prodotti erogati. Non utilizzare in nessun caso l’aceto come decalcificante. Per eseguire la decalcificazione, si raccomanda di utilizzare il DECALCIFICANTE LAVAZZA. DESCALINGDECALCIFICANTE durgol The Swiss Originalagainst Limescale La procedura di decalcificazione varia in funzione del numero seriale della macchina. Prima di avviarla verificare il numero seriale della macchina riportato al di sotto del BarCode sull’etichetta posta sotto la macchina e cercare le informazioni sulla modalità di esecuzione nella sezione dedicata. Sono disponibili sul sito i manuali e i video tutorial adeguati a tutti i seriali delle macchine. Rimuovere e svuotare il serbatoio. Riempire il serbatoio con il contenuto del DECAL- CIFICANTE LAVAZZA (250 ml) e acqua (250 ml) Pulire eventuali schizzi o gocce con un panno umido. Rimontare il serbatoio sulla macchina.22 ITIT Posizionare sotto l’erogatore un contenitore con ca- pienza superiore a 0,5 litri. Con la macchina spenta, premere e mantenere premuto contemporaneamente i tasti di erogazione ESPRES- SO LUNGO e DOSE LIBERA per almeno 3 secondi

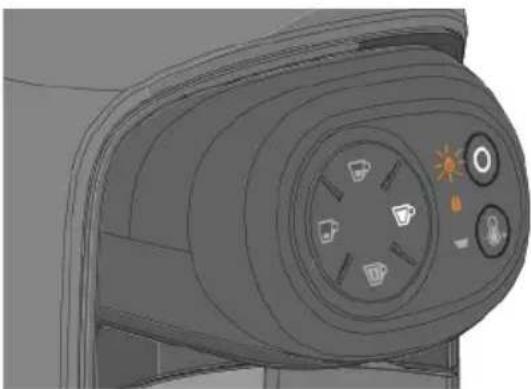

L’apparecchio emette un lungo segnale acustico * e si accendono con luce fissa i tasti , CAFFÈ LUNGO e la spia decalcificazione .

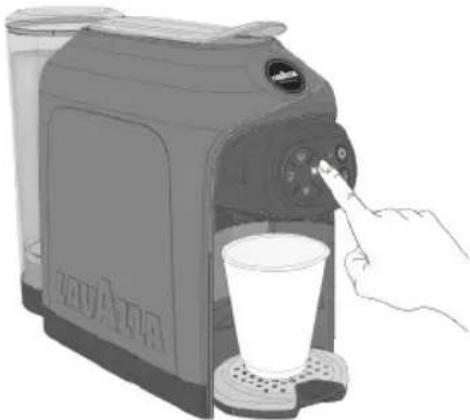

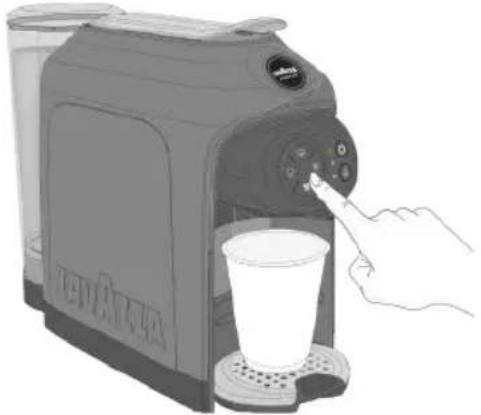

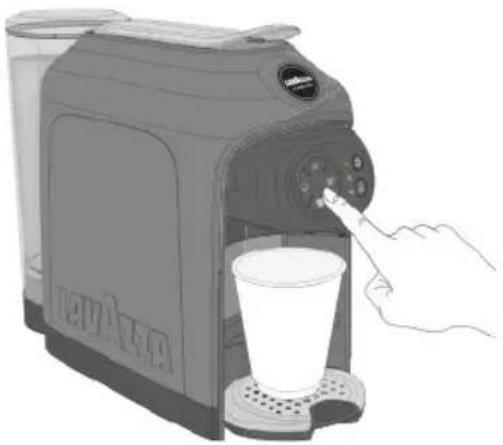

• I segnali acustici non verranno emessi nel caso in cui siano stati disattivati. Premere il tasto CAFFÈ LUNGO per avviare il ciclo di decalcificazione.

MANUTENZIONE E PULIZIA

Se il tasto CAFFÈ LUNGO non viene premuto entro 9 minuti dal segnale acustico , la macchina si spegne automaticamente e sarà necessario ripetere il passaggio della procedura, per avviare il ciclo. In caso di interruzione dell’alimentazione la macchina, alla prima accensione, riprenderà la procedura di de- calcificazione da dove è stata interrotta: premere il tasto CAFFÈ LUNGO per riavviare la DECAL- CIFICAZIONE. La macchina inizierà automaticamente la decalcificazio- ne dopo aver terminato il ciclo di riscaldamento. Durante il ciclo di decalcificazione il tasto CAFFÈ LUNGO è acceso con luce lampeggiante, la spia di decalcificazione è accesa con luce fissa. Durante il ciclo di decalcificazione la macchina effet- tua automaticamente dei cicli di erogazione intermit- tenti per consentire lo svuotamento del contenitore. È possibile sospendere momentaneamente il ciclo di de- calcificazione premendo il tasto CAFFÈ LUNGO

il tasto . Per riprendere il ciclo premere il tasto CAFFÈ LUNGO .23

MANUTENZIONE E PULIZIA

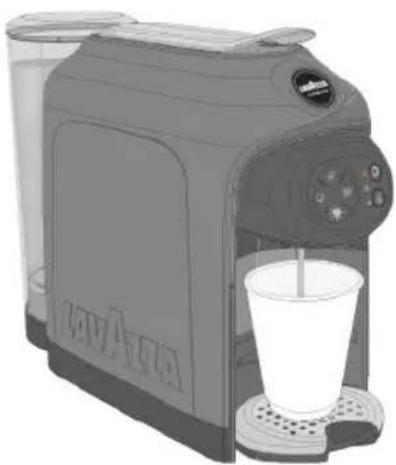

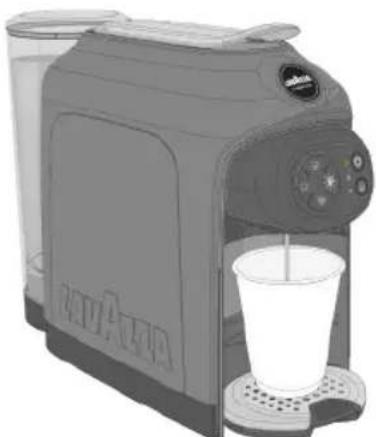

Quando la macchina avrà esaurito il liquido nel serbatoio, il ciclo viene momentaneamente sospeso. NON rabboccare il serbatoio durante questa fase. È necessario consentire il completo svuotamento. Svuotare il contenitore utilizzato per la raccolta della so- luzione decalcificante. Il tasto , CAFFÈ LUNGO e spia mancanza acqua accesi con luce fissa. Spia decalcificazione accesa con luce lampeggiante. Rimuovere il serbatoio acqua, risciacquarlo e lavarlo ac- curatamente. Riempirlo con acqua fresca potabile non gasata fino al livello MAX. In caso di interruzione dell’alimentazione la macchi- na, alla prima accensione, riprenderà la procedura di risciacquo da dove è stata interrotta: premere il tasto CAFFÈ LUNGO per riavviare il RISCIACQUO. Inserire il serbatoio con l’acqua. Posizionare sotto l’ero- gatore un contenitore con capienza superiore a 0,5 litri. Premere il tasto CAFFÈ LUNGO per avviare il ci- clo di risciacquo. Al termine del primo ciclo di risciacquo riempire nuova- mente il serbatoio di acqua e avviare il secondo ciclo di risciacquo premendo il tasto CAFFÈ LUNGO . Per terminare il ciclo di risciacquo è necessario erogare un quantitativo minimo di acqua pari a 2 litri (circa 2 serbatoi). In caso di mancanza acqua il ciclo viene interrotto mo- mentaneamente, la macchina emette, se attivo, un lungo segnale acustico e si accende con luce fissa la spia mancanza acqua . Rabboccare il serbatoio e premere nuovamente il tasto CAFFÈ LUNGO per riavviare il ciclo di risciacquo. Al termine del risciacquo la spia di decalcificazione si spegne confermando che la procedura è stata portata a termine. Prima di utilizzare la macchina si consiglia la pulizia della macchina con un panno morbido, inumidito.24 ITIT

MANUTENZIONE E PULIZIA

Seguire attentamente le istruzioni per la decalcificazione. Inquadra il QR CODE per guardare il tutorial relativo alla procedura di decalcificazione:

La formazione di calcare è una normale conseguenza dell’uso della macchina; la decalcificazione è necessaria ogni 2-3 mesi di utilizzo della macchina e/o quando si osserva una difficoltà di erogazione. Il ciclo di decalcificazione viene richiesto dalla macchina at- traverso l’accensione dell’apposita spia di segnalazione . Non spegnere la macchina durante il ciclo di decalci- ficazione. Monitorare la macchina durante il ciclo di decalcificazione. Una volta avviato, il ciclo deve essere eseguito fino alla fine. Verificare che non siano presenti capsule all’interno del vano inserimento capsule. Non bere la soluzione decalcificante e i prodotti erogati. Non utilizzare in nessun caso l’aceto come decalcificante. Per eseguire la decalcificazione, si raccomanda di utilizzare il DECALCIFICANTE LAVAZZA. Rimuovere e svuotare il serbatoio. Riempire il serbatoio con il contenuto del DECAL- CIFICANTE LAVAZZA (250 ml) e acqua (250 ml)

Pulire eventuali schizzi o gocce con un panno umido. Rimontare il serbatoio sulla macchina.

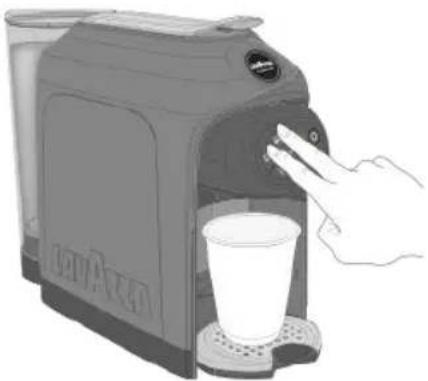

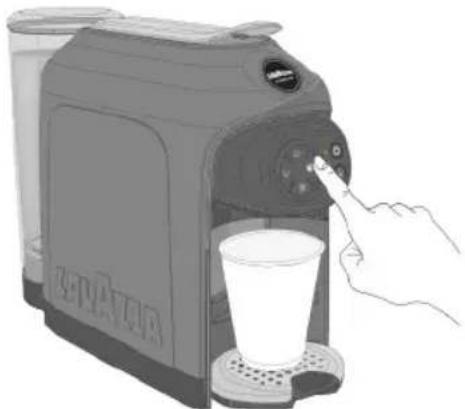

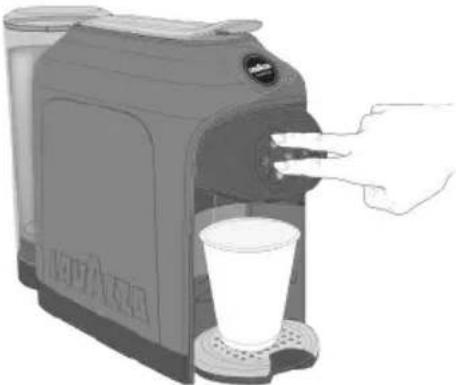

Posizionare sotto l’erogatore un contenitore con capienza superiore a 0,5 litri. Con la macchina spenta, premere e mantenere premuto contemporaneamente i tasti di erogazione ESPRESSO e ESPRESSO LUNGO per almeno 3 secondi

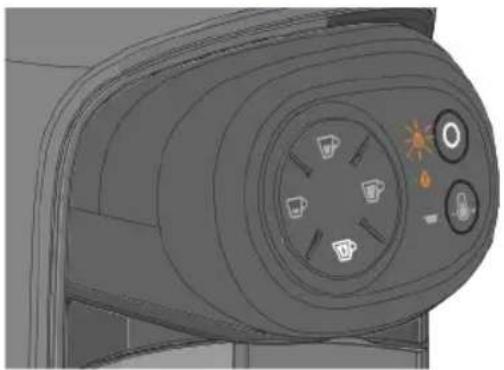

L’apparecchio emette un lungo segnale acustico * e si accendono con luce fissa i tasti , DOSE LIBERA e la spia decalcificazione .

• I segnali acustici non verranno emessi nel caso in cui siano stati disattivati. Premere il tasto DOSE LIBERA per avviare il ci- clo di decalcificazione

MANUTENZIONE E PULIZIA

Se il tasto DOSE LIBERA non viene premuto en- tro 9 minuti dal segnale acustico , la macchina si spegne automaticamente e sarà necessario ripetere il passaggio della procedura, per avviare il ciclo. In caso di interruzione dell’alimentazione la macchina, alla prima accensione, riprenderà la procedura di de- calcificazione da dove è stata interrotta: premi il tasto DOSE LIBERA per riavviare la DECALCIFICA- ZIONE. La macchina inizierà automaticamente la decalcificazio- ne dopo aver terminato il ciclo di riscaldamento. Durante il ciclo di decalcificazione il tasto DOSE LIBERA è acceso con luce lampeggiante, la spia di decalcifica- zione è accesa con luce fissa. Durante il ciclo di decalcificazione la macchina effettua automaticamente dei cicli di erogazione intermittenti per consentire lo svuotamento del contenitore. È possibile sospendere momentaneamente il ciclo di de- calcificazione premendo il tasto DOSE LIBERA o il tasto . Per riprendere il ciclo premere il tasto DOSE LIBERA

MANUTENZIONE E PULIZIA

Quando la macchina avrà esaurito il liquido nel serbatoio, il ciclo viene momentaneamente sospeso. NON rabboccare il serbatoio durante questa fase. È necessario consentire il completo svuotamento. Svuotare il contenitore utilizzato per la raccolta della so- luzione dacalcificante. I tasti , DOSE LIBERA e spia mancanza acqua accesi con luce fissa. Spia decalcificazione accesa con luce lampeggiante Rimuovere il serbatoio acqua, risciacquarlo e lavarlo ac- curatamente. Riempirlo con acqua fresca potabile non gasata fino al livello MAX. In caso di interruzione dell’alimentazione la macchi- na, alla prima accensione, riprenderà la procedura di risciacquo da dove è stata interrotta: premi DOSE LIBERA per riavviare il RISCIACQUO. Inserire il serbatoio con l’acqua. Posizionare sotto l’ero- gatore un contenitore con capienza superiore a 0,5 litri. Premere il tasto DOSE LIBERA per avviare il ciclo di risciacquo. Per terminare il ciclo di risciacquo è necessario erogare un quantitativo minimo di acqua pari a 1 litro (c.a. 1 serbatoio pieno).

n caso di mancanza acqua il ciclo viene interrotto momen- taneamente, la macchina emette, se attivo, un lungo segna- le acustico e si accende con luce fissa la spia mancanza acqua . Rabboccare il serbatoio e premere nuovamente il tasto DOSE LIBERA per riavviare il ciclo di risciacquo. Al termine del risciacquo la spia di decalcificazione si spegne confermando che la procedura è stata portata a termine. Prima di utilizzare la macchina si consiglia la pulizia della macchina con un panno morbido, inumidito.27

Problema riscontrato Cause possibili Soluzione Premendo il tasto la macchina non si accende. »   Macchina non collegata alla rete elettrica. »   La macchina è collegata a prese multiple o ad una ciabatta non funzionante. »   Alimentazione non presente nella rete elettrica/domestica. »   Interfaccia touch non reattiva. »   Errata pressione contemporanea di 2 tasti. »   Collegare la macchina alla rete elettrica. »   Collegare la macchina direttamente alla rete elettrica. »   Verificare la presenza di corrente collegando un altro dispositivo elettrico all’alimentazione. »   Verificare che la superficie dell’interfaccia e la mano dell’utilizzatore siano asciutte e pulite. »   Attendere qualche secondo e premere solo il tasto .

CLIENTI LAVAZZA. Percezione tempo di riscaldamento eccessivo (maggiore di 40 secondi). »   Stoccaggio macchina in ambiente troppo freddo (es: cantina/garage). »   Mantenere la macchina in ambiente adeguato per almeno 1 ora. Successivamente collegare la macchina alla presa elettrica e tentare l’accensione.

Problema riscontrato Cause possibili Soluzione Macchina rumorosa. »   Piano di appoggio non stabile. »   Cavo alimentazione mal posizionato. »   Parti mobili non inserite correttamente. »  Manca acqua nel serbatoio. »  Capsula non presente. »   Verificare il piano di appoggio. »   Verificare il corretto posizionamento del cavo nella base della macchina. »  Inserire correttamente le parti mobili. »   Rabboccare con acqua fresca potabile non gasata. »   Inserire una capsula Lavazza A MODO MIO o compatibile.

CLIENTI LAVAZZA. La macchina pronta all’uso non recepisce la pressione dei tasti. »   Errata pressione/attivazione tasti. »   Cassetto raccogli capsule usate non inserito correttamente. »   Premere uno dei tasti illuminati con il polpastrello e verificare la presenza del segnale acustico e il corretto lampeggio dell’icona selezionata. »   Verificare il corretto inserimento del cassetto ed il conseguente spegnimento della spia d’allarme, in seguito avviare l’erogazione.

CLIENTI LAVAZZA. La leva rimane chiusa dopo l’erogazione. »   Cassetto capsule esauste pieno. »   Svuotare il cassetto e provare ad aprire la leva.

Problema riscontrato Cause possibili Soluzione La macchina non eroga (si accende ma non eroga né caffè né acqua). »  Manca acqua nel serbatoio. »   Serbatoio non inserito correttamente. »   Leva caricamento capsula sollevata o non abbassata correttamente. »   Assenza flusso acqua nel circuito idraulico (mancato innesco). »   Capsula non idonea. »   Presenza calcare. »   Rabboccare con acqua fresca e potabile il serbatoio e verificare la corretta erogazione. »   Inserire correttamente il serbatoio e verificare la corretta erogazione. »   Abbassare la leva caricamento capsule fino a battuta e verificare la corretta erogazione. »   Scollegare il cavo di alimentazione, attendere 10 secondi e ricollegare il cavo. Accendere la macchina ed attendere il termine del riscaldamento. Verificare la corretta erogazione (la macchina effettua in automatico tentativi di riempimento circuito). »   Provare con un’ altra capsula presa da una scatola differente. »   Effettuare la decalcificazione con il decalcificante Lavazza.

CLIENTI LAVAZZA. La macchina perde acqua. »   Serbatoio danneggiato. »   Cassetto porta capsule pieno. »   Capsula incastrata. »   Utilizzo capsule non idonea. »   Verificare la presenza di perdite nel serbatoio tenendolo separato dalla macchina. »   Svuotare cassetto porta capsule. »   Aprire e chiudere la leva per far cadere la capsula. Estrarre il cassetto porta-capsule e svuotarlo. »   Utilizzare capsule idonee (Lavazza A MODO MIO o compatibili).

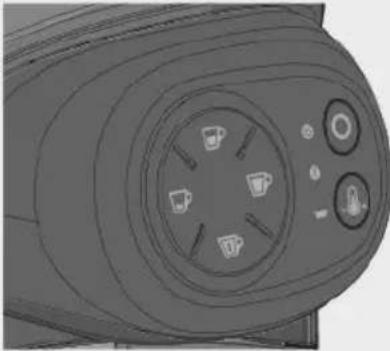

ITIT Problema riscontrato Cause possibili Soluzione Tasto lampeggiante di rosso. »   Condizioni stoccaggio macchina non idonea/Blocco Temporaneo. »   Staccare la spina della macchina dalla presa di corrente. Lasciare la macchina a temperatura ambiente per un periodo sufficiente (massimo 1 ora). Collegare nuovamente la macchina alla presa di corrente e premere il pulsante di accensione. (provare una sola volta).

CLIENTI LAVAZZA. La leva caricamento non raggiunge la posizione di erogazione o richiede un’eccessiva forza di chiusura. »  Cassetto capsule esauste pieno. »   Capsula incastrata. »   Svuotare il cassetto e provare a chiudere la leva. »   Aprire e chiudere la leva per far cadere la capsula.

CLIENTI LAVAZZA. Il caffè sgorga troppo velocemente, non viene erogato un caffè cremoso. »  Utilizzo di capsula già usata. »  Capsula non inserita. »  Capsula non idonea. »   Utilizzare una capsula nuova. »   Inserire la capsula. »   Provare con un’ altra capsula presa da una scatola differente.

CLIENTI LAVAZZA. Caffè freddo. »   Erogazione lenta con circuito idraulico intasato di calcare. »   Effettuare la decalcificazione con il decalcificante Lavazza.

Problema riscontrato Cause possibili Soluzione La macchina non emette alcun suono. »   Segnale acustico disattivato. » Spegnere la macchina e successivamente tenere premuto contemporaneamente i tasti di erogazione ESPRESSO e CAFFÈ LUNGO per almeno 5 secondi. (vedi sezione PREDISPOSIZIONE MACCHINA).

CLIENTI LAVAZZA. Il caffè sgorga lentamente a gocce. »  Utilizzo capsula non idonea. »   Utilizzo di capsula usata. »   Erogatore intasato. »   Circuito idraulico intasato a causa di calcare. »   Provare con un’altra capsula presa da una scatola differente. »   Rimuovere la capsula usata ed utilizzare capsula nuova. »   Effettuare pulizia erogatore (vedi sezione MANUTENZIONE E PULIZIA). »   Effettuare la decalcificazione con il decalcificante Lavazza.

Per qualsiasi problematica non riportata nei casi sopra elencati rivolgersi al Servizio Clienti Lavazza CARATTERISTICHE TECNICHE

• Voltaggio: 220-240V / 50-60Hz

• Potenza totale: 1500W

• Dimensioni: Altezza Larghezza Profondità 280 mm 145 mm 380 mm

• Serbatoio acqua estraibile: 1,1 L

• Materiali impiegati per la carrozzeria: Termoplastico

• Lunghezza cavo: 0,8 m33
