| Tipo di prodotto | Monitor professionale |
| Marca | Hikvision |
| Modello | DS-D42B04-N |
| Dimensioni schermo | 42 pollici (diagonale) |
| Risoluzione | 1920 x 1080 pixel (Full HD) |
| Ingressi video | HDMI 1, HDMI 2, DP, DVI, LAN (rete) |
| Uscita video | HDMI OUT, 3D OUT |
| Ingressi audio | AUDIO IN |
| Uscita audio | AUDIO OUT |
| Porte USB | USB (per tastiera, mouse, chiavetta USB) |
| Interfaccia di rete | LAN RJ45 |
| Alimentazione | 100-220 V CA, 50/60 Hz |
| Consumo | Non specificato |
| Funzioni principali | Visualizzazione a parete video, controllo tramite menu OSD, test immagine, sensore di luce |
| Controllo | Pulsante rotativo, tasti SOURCE/TEST, BACK, POWER UP/DOWN |
| Indicatori LED | POWER, ACTIVE, SOURCE, USB, SYSERR, LINKERR |
| Sicurezza | Fusibile bipolare, messa a terra, classe A (interferenze radio) |
| Ventilazione | Spazio libero di almeno 20 cm intorno all'apparecchio |
| Temperatura di funzionamento | Non specificato |
| Umidità di funzionamento | Non specificato |
| Dimensioni (L x H x P) | Non specificato |
| Peso | Non specificato |
| Accessori inclusi | Non specificati |
Domande frequenti - DS-D42B04-N Hikvision
Domande degli utenti su DS-D42B04-N Hikvision
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Monitor in formato PDF gratuitamente! Trova il tuo manuale DS-D42B04-N - Hikvision e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. DS-D42B04-N del marchio Hikvision.
MANUALE UTENTE DS-D42B04-N Hikvision
Il presente Manuale è di proprietà di Hangzhou Hikvision Digital Technology Co., Ltd. o delle sue aliate (di seguito "Hikvision") e non può essere riprodotto, modificato, tradotto o distribuito, parzialmente o totalmente, con qualsiasi mezzo, senza previa autorizzazione scria di Hikvision. Salvo quanto diversamente specicato nel presente documento, Hikvision non fornisce alcuna garanzia, assicurazione o dichiarazione, esplicita o implicita, riguardo al Manuale, o ad alcuna informazione contenuta nel presente documento.
Informazioni sul presente Manuale
Il presente Manuale conene le istruzioni per l'uso e la gesone del prodoo. Le illustrazioni, i graci e tue le altre informazioni di seguito riportate hanno solo scopi illustravi ed esplicavi. Le informazioni contenute nel Manuale sono soggee a modiche senza preavviso in seguito ad aggiornamen del rmware o per altri movi. La versione più recente del presente manuale è disponibile sul sito web di Hikvision (hps://www.hikvision.com).
Ulizzare il presente Manuale con la supervisione e l'assistenza di personale qualicato nel supporto del prodotto.
Marchi commerciali
• HIKVISION e gli altri marchi e loghi di Hikvision sono di proprietà di Hikvision in varie giurisdizioni.
Gli altri marchi registra e loghi menziona appartengono ai rispevi proprietari.
- HDMI I termini HDMI e HDMI High-Denion Mulmedia Interface e il logo HDMI sono marchi commerciali o marchi commerciali registra di HDMI Licensing Administrator, Inc. negli Sta Uni e in altri Paesi.
Esclusione di responsabilità
NELLA MISURA MASSIMA CONSENTITA DALLA LEGGE VIGENTE, QUESTO MANUALE E IL PRODOTTO DESCRITTO, CON IL SUO HARDWARE, SOFTWARE E FIRMWARE, SONO FORNITI "COSICOME SONO" E "CON TUTTI I DIFETTI E GLI ERRORI". HIKVISION NON RILASCIA ALCUNA GARANZIA, NÉ ESPRESSA NÉ IMPLICITA COME, SOLO A TITOLO DI ESEMPIO, GARANZIE DI COMMERCIABILITÀ, QUALITÀ SODDISFACENTE O IDONEITÀ PER UN USO SPECIFICO. L'UTENTE UTILIZZA IL PRODOTTO A PROPRIQ RISCHIO. IN NESSUN CASO HIKVISION SARÀ RESPONSABILE VERSO L'UTENTE IN RELAZIONE A QUALSIASI DANNO STRAORDINARIO, CONSEQUENZIALE, ACCIDENTALE O INDIRETTO, COME, TRA GLI ALTRI, MANCATO PROFITTO, INTERRUZIONE DELL'ATTIVITÀ O PERDITA DI DATI, DANNEGGIAMENTO DI SISTEMI O PERDITA DI DOCUMENTAZIONE, DERIVANTI DA INADEMPIENZA CONTRATTUALE, ILLECITO (COMPRESA LA NEGLIGENZA), RESPONSABILITÀ PER DANNI AI PRODOTTI O ALTRIMENTI IN RELAZIONE ALL'USO DEL PRODOTTO, ANCHE QUALORA HIKVISION SIA STATA INFORMATA DELLA POSSIBILITÀ DI TALI DANNI O PERDITE.
L'UTENTE RICONOSCE CHE LA NATURA DI INTERNET PREVEDE RISCHI DI SICUREZZA INTRINSECHI E CHE HIKVISION DECLINA QUALSIASI RESPONSABILITÀ IN RELAZIONE A FUNZIONAMENTI ANOMALI, VIOLAZIONE DELLA RISERVATEZZA O ALTRI DANNI RISULTANTI DA ATTACCHI INFORMATICI, INFEZIONE DA VIRUS O ALTRI RISCHI LEGATI ALLA SICUREZZA SU INTERNET; TUTTAVIA, HIKVISION FORNIRÀ TEMPESTIVO SUPPORTO TECNICO, SE NECESSARIO.
L'UTENTE ACCETTA DI UTILIZZARE IL PRODOTTO IN CONFORMITÀ A TUTTE LE LEGGI VIGENTI E DI ESSERE IL SOLO RESPONSABILE DI TALE UTILIZZO CONFORME. IN PARTICOLARE, L'UTENTE È RESPONSABILE DEL FATTO CHE L'UTILIZZO DEL PRODOTTO NON VIOLI DIRITTI DI TERZI COME, SOLO A TITOLO DI ESEMPIO, DIRITTI DI PUBBLICITÀ, DIRITTI DI PROPRIETÀ INTELLETTUALE O DIRITTI RELATIVI ALLA PROTEZIONE DEI DATI E ALTRI DIRITTI RIGUARDANTI LA PRIVACY. L'UTENTE NON DEVE UTILIZZARE IL PRODOTTO PER QUALSIASI USO FINALE VIETATO, COMPRESI LO SVILUPPO O LA PRODUZIONE DI ARMI DI DISTRUZIONE DI MASSA, LO SVILUPPO O LA PRODUZIONE DI ARMI CHIMICHE O BIOLOGICHE, QUALSIASI ATTIVITÀ COLLEGATA ALL'UTILIZZO DI ESPLOSIVI O COMBUSTIBILI NUCLEARI NON SICURI OPPURE A SOSTEGNO DI VIOLAZIONI DEI DIRITTI DELL'UOMO.
IN CASO DI CONFLITTO TRA IL PRESENTE MANUALE E LA LEGGE VIGENTE, PREVARRÀ QUEST'ULTIMA.
Informazioni sulle normave
Dichiarazione di conformità UE
Questo prodoo e gli eventuali accessori in dotazione sono contrassegna con il marchio "CE" e sono quindi conformi alle norme europee armonizzate vigen di cui alla Direva sulla compabilità eleromagneca EMC
2014/30/UE, alla Direttiva sulla bassa tensione LVD 2014/35/UE e alla Direttiva sulla restrizione all'uso di sostanze pericolose RoHS 2011/65/UE.
2012/19/UE (Direttiva RAEE): I prodotti contrassegnati con il presente simbolo non possono essere smal come riu domesci indierenzia nell'Unione europea. Per lo smalmento correo, restuire il prodoo al
rivenditore in occasione dell'acquisto di una nuova apparecchiatura o smalrlo nei pun di raccolta autorizza. Per ulteriori informazioni, visitare: www.recyclethis.info
2006/66/CE (Direttiva sulle batterie): questo prodotto contiene una batteria e non è possibile smaltirlo con i rifiuti domesci indierenzia nell'Unione europea. Fare riferimento alla documentazione del prodoo per le informazioni speciche sulla baeria. La baeria è contrassegnata con il presente simbolo, che potrebbe includere le sigle di cadmio (Cd), piombo (Pb) o mercurio (Hg). Per lo smalmento correo, restuire la baeria al rivenditore locale o smalrla nei pun di raccolta autorizza. Per ulteriori informazioni, visitare:
www.recyclethis.info
Istruzioni per la sicurezza
prima di installare e ulizzare il prodoo è indispensabile leggere con aenzione le istruzioni per la sicurezza.
Avvertenze e precauzioni:
- Questo è un prodotto di Classe A e può causare interferenze radio; in tal caso l'utente dovrà adoare contromisure adeguate.
- Durante l'uso del prodotto è indispensabile rispettare rigorosamente le normave nazionali e locali sulla sicurezza elettrica.
- L'attrezzatura non deve essere esposta a schizzi o gocciolamen di liquidi; allo stesso modo, non si devono poggiare sull'attrezzatura ogge contenen liquidi, ad esempio vasi.
- ATTENZIONE: Per ridurre il rischio di incendi, sostuire i fusibili solo con altri dello stesso po e dello stesso valore nominale.
- ATTENZIONE: Fusibili bipolari/neutri. Dopo l'entrata in funzione dei fusibili, par dell'attrezzatura possono rimanere cariche e costituire un rischio in fase di riparazione.
- L'attrezzatura deve essere collegata a una presa di corrente dotata di messa a terra.
- Vericare il corretto cablaggio dei terminali prima di effettuare la connessione all'alimentazione CA.
- indica il rischio di scosse elettriche e che il cablaggio esterno connesso ai terminali deve essere installato da personale qualificato.
- L'attrezzatura è stata progeata per poter essere modificata, in caso di necessità, per il collegamento a un sistema di alimentazione elerica IT.
- Si sconsiglia l'ulizzo dell'attrezzatura in ambien in cui possono essere presen bambini.
- ATTENZIONE: Rischio di esplosione se la batteria viene sostuita con una di po non correo.
- La sostuzione della baeria con una di tipo non idoneo può impedire il correo funzionamento dei sistemi di sicurezza (ad esempio con alcuni pi di baerie al lio).
- Non gettare le batterie nel fuoco o in un forno caldo ed evitare di schiacciarle o tagliarle, per prevenire il rischio di esplosioni.
- Le batterie esposte a temperature ambientali eccessive possono esplodere o subire perdite di liquidi o gas inammabili.
- Le batterie sottoposte a una pressione atmosferica estremamente bassa possono esplodere o subire perdite di liquidi o gas inammabili.
- Smalre le baerie usate nel rispeo delle istruzioni.
- Non collocare sull'attrezzatura sorgenti di amme libere, quali candele accese.
- Non ostacolare la venlazione ostruendo le feritoie con oggei quai giornali, tovaglie, tende ecc. Le feritoie di venlazione non devono mai essere bloccate, neanche appoggiando l'arezzatura su le, divani, tappe o altre superci simili.
- Per garanre una venlazione adeguata, mantenere una distanza minima di almeno 20 cm intorno all'attrezzatura.
- La porta USB dell'arezzatura serve solo al collegamento di mouse, tasere o unità esterne USB.
- Si sconsiglia l'ulizzo dell'attrezzatura in ambien in cui possono essere presen bambini.
- Installare l'arezzatura nel rispeo delle istruzioni riportate nel presente manuale.
- Per prevenire lesioni personali, questa attrezzatura deve essere saldamente montata nell'armadietto, nel rispetto delle istruzioni di installazione.
- Tenersi lontani dalle lame della ventola. Scollegare l'alimentazione elettrica durante la manutenzione.
- Tenere l'arezzatura a 90° durante il suo spostamento o ulizzo.
Panoramica
Il controller per display a LED full-color può essere utilizzato per realizzare senza problemi videowall forma da unità display full-color di qualsiasi dimensione. È ideale per applicazioni in sale riunioni, studi televisivi, palestre, aeropor, banche, dispositivi pubblicitari e sistemi home theater.
Interfaccia
Le interfacce del controller per display a LED possono variare in base al modello. Le gure seguen sono a solo tolo esemplicavo.

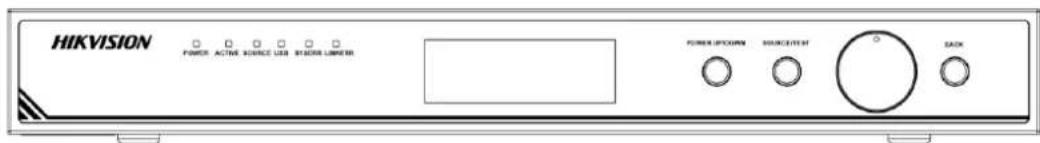

| Indicatore | Descrizione | Indicatore | Descrizione |
| POWER | Indicatore di alimentazione | ACTIVE | Indicatore di stato avo |
| SOURCE | Indicatore di stato della sorgente di segnale | USB | Indicatore USB |
| SYSERR | Indicatore di errore di sistema | LINKERR | Indicatore di errore di collegamento |
| Pannello LCD | Mostra informazioni quali luminosità, indirizzo IP del dispositivo, risoluzione di ingressi/uscite, po di sorgente di segnale e stato di blocco dei menu | Pomello | Modalità normale (non Modalità menu): ruotare a sinistra/destra la manopola per regolare la luminositàModalità menu: ruotare a sinistra/destra la manopola per scegliere le voci di menu; premere per confermare la scelta o accedere al prossimo menu |
| BACK | Pressione prolungata: sbloccare il menu e premere la manopola per accedere alla modalità menuPressione breve: ritorno al menu precedente o a quello principale | SOURCE/TEST | Pressione prolungata: accesso alla modalità di test immaginiPressione breve: modica la sorgente di segnale |
| POWER UP/DOWN | Pressione prolungata: mee il dispositivo in standbyPressione breve: riavazione del dispositivo | —— | —— |

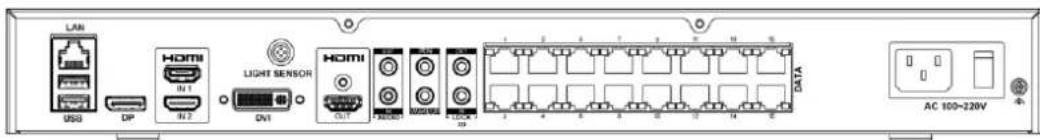

| Interfaccia | Descrizione | Interfaccia | Descrizione | Interfaccia | Descrizione |
| LAN | Ingresso del segnale di rete | USB | Interfaccia USB | DP | Interfaccia DP |
| HDMI IN 1/IN 2 | Ingresso 1/2 per segnale HDMI | LIGHT SENSOR | Interfaccia del sensore di luce | DVI | Interfaccia DVI |
| HDMI OUT | Uscita segnale HDMI | AUDIO IN/OUT | Ingresso/uscita audio | IR IN | Ingresso a infrarossi |
| WAKEUP | Interfaccia di avazione | 3D OUT | Uscita segnale 3D | 3D IN | Ingresso segnale 3D |
| DATA | Uscita 16 porte di rete | Alimentazione | Da 110 a 220 V CA | — — | — — |
Avazione e Accesso
Eseguire il client e avare il dispositivo richiesto tramite password. Per eeuare l'accesso, inserire indirizzo IP, n. di porta, nome utente e password nell'interfaccia di accesso.
