DS-D42B04-N - Monitör Hikvision - Ücretsiz kullanım kılavuzu

Ürün Tipi	Profesyonel Monitör
Marka	Hikvision
Model	DS-D42B04-N
Ekran Boyutu	42 inç (diyagonal)
Çözünürlük	1920 x 1080 piksel (Full HD)
Video Girişleri	HDMI 1, HDMI 2, DP, DVI, LAN (ağ)
Video Çıkışı	HDMI OUT, 3D OUT
Ses Girişleri	AUDIO IN
Ses Çıkışı	AUDIO OUT
USB Portları	USB (klavye, fare, USB bellek için)
Ağ Arayüzü	LAN RJ45
Güç Kaynağı	100-220 V AC, 50/60 Hz
Güç Tüketimi	Belirtilmemiş
Ana Özellikler	Video duvar gösterimi, OSD menü ile kontrol, görüntü testi, ışık sensörü
Kontrol	Döner düğme, SOURCE/TEST tuşları, GERİ, GÜÇ AÇ/KAPA
LED Göstergeleri	POWER, ACTIVE, SOURCE, USB, SYSERR, LINKERR
Güvenlik	Çift kutuplu sigorta, topraklama, A sınıfı (radyo paraziti)
Havalandırma	Cihazın etrafında en az 20 cm boşluk bırakılmalıdır
Çalışma Sıcaklığı	Belirtilmemiş
Çalışma Nemi	Belirtilmemiş
Boyutlar (G x Y x D)	Belirtilmemiş
Ağırlık	Belirtilmemiş
Dahil Aksesuarlar	Belirtilmemiş

Sık sorulan sorular - DS-D42B04-N Hikvision

Monitörü nasıl açıp kapatabilirim?

Monitörü açmak veya uyandırmak için GÜÇ AÇ/KAPA düğmesine kısa süre basın. Beklemeye almak için düğmeye uzun basın.

Video giriş kaynağı nasıl değiştirilir?

Kullanılabilir kaynaklar (HDMI 1, HDMI 2, DP, DVI, LAN) arasında geçiş yapmak için SOURCE/TEST düğmesine kısa süre basın.

Parlaklık nasıl ayarlanır?

Normal modda (menü dışında), parlaklığı artırmak veya azaltmak için döner düğmeyi sola veya sağa çevirin.

OSD menüsüne nasıl erişilir?

Menüyü kilidini açmak için GERİ düğmesine uzun basın. Ardından menüye girmek için GERİ'ye kısa süre basın. Gezinmek ve seçmek için döner düğmeyi kullanın.

Ekranda 'Sinyal Yok' görünüyorsa ne yapmalıyım?

Video kablosunun kaynağa doğru şekilde bağlandığını kontrol edin. Doğru girişi seçmek için SOURCE/TEST düğmesine basın. Kaynağın açık olduğundan emin olun.

USB klavye veya fare nasıl bağlanır?

Klavyeyi veya fareyi monitörün arkasındaki USB portuna takın. Monitör standart USB aygıtlarını otomatik olarak tanır.

Gereken güç voltajı nedir?

Monitör, 100-220 V AC voltaj aralığında, 50/60 Hz frekansında çalışır. Topraklı bir duvar prizine takın.

Ekran nasıl temizlenir?

Monitörü kapatın ve fişini çekin. Gerekirse hafif nemlendirilmiş yumuşak ve kuru bir bez kullanın. Kimyasal veya aşındırıcı temizleyiciler kullanmayın. Sıvıyı doğrudan ekrana püskürtmeyin.

Monitör fan sesi çıkarıyor, bu normal mi?

Evet, monitör ısıyı dağıtmak için dahili bir fanla donatılmıştır. Hafif bir çalışma sesi normaldir. Ses yüksek veya düzensiz hale gelirse, havalandırma deliklerinin tıkalı olmadığını kontrol edin.

Monitör fabrika ayarlarına nasıl sıfırlanır?

GERİ düğmesine basılı tutarak OSD menüsüne erişin. 'Sıfırla' veya 'Factory Reset' seçeneğine gidin ve onaylayın. Monitör varsayılan ayarlarla yeniden başlayacaktır.

KULLANIM KILAVUZU DS-D42B04-N Hikvision

© 2020 Hangzhou Hikvision Digital Technology Co., Ltd. Tüm hakları saklıdır.

Bu Kılavuz, Hangzhou Hikvision Digital Technology Co., Ltd. veya bağlı kuruluşlarının (bundan böyle "Hikvision" olarak anılacakr) mülkiyendedir ve Hikvision'un önceden yazılı izni olmaksızın hiçbir şekilde kısmen veya tamamen çoğallamaz, değişrilemez, tercüme edilemez veya dağılamaz. Burada aksi açıkça belirlmedikçe, Hikvision, Kılavuz ile ilgili olarak burada yer alan hiçbir bilgiyle ilgili açık veya zımni herhangi bir garan, taahhüt veya beyanda bulunmaz.

Bu Kılavuz hakkında

Kılavuz, Ürünün kullanımı ve yönemi ile ilgili talimatları içerir. Resimler, çizelgeler, görüntüler ve buradaki diğer tüm bilgiler, yalnızca tanımlama ve açıklama amaçlıdır. Kılavuzda bulunan bilgiler, yazılım güncellemeleri veya başka nedenlerden dolayı önceden haber verilmeksizin değişrilebilir. Bu Kılavuzun en son sürümünü Hikvision web sitesinde (hps://www.hikvision.com) bulabilirsiniz. Lüen bu Kılavuzu, Ürünü destekleme konusunda eğilmiş profesyonellerin rehberliği ve yardımı ile kullanın.

Ticari Markalar

• HIKVISION ve diğer Hikvision cari markaları ve logoları Hikvision'ın çeşitli yargı mercilerindeki mülkleridir.
  ● Bahsedilen diğer cari markalar ve logolar ilgili sahiplerinin mülkiyendedir.
  HDMI YÜKSEK Çözünürlüklü Mulmedya Arayüzü ve HDMI Logosu, Amerika Birleşik Devletleri ve diğer ülkelerde HDMI Licensing Administrator, Inc. şirkenin cari markaları veya tescilli cari markalandır.

Yasal Uyarı

YÜRÜRLÜKTEKİ YASALARIN İZİN VERDİĞİ AZAMİ ÖLÇÜDE, BU KILAVUZ VE AÇIKLANAN ÜRÜN, DONANIMI, YAZILIMI VE ÜRÜN YAZILIMI İLE "OLDUĞU GİBİ" VE "TÜM ARIZALAR VE HATALAR İLE " SAĞLANIR. HIKVISION, SINIRLANDIRMA, TİCARİ OLABİLİRLİK, MEMNUNİYET KALİTESİ VEYA BELİRLİ BİR AMACA UYGUN OLMAKSIZIN AÇIK VEYA ZIMNİ HİÇBİR GARANTI VERMEZ. ÜRÜNÜN SİZİN TARAFINIZDAN KULLANIMI KENDİ SORUMLULUĞUNUZDADIR. HIKVISION HİÇBİR DURUMDA, BU ÜRÜNÜN KULLANIMI İLE BAĞLANTILI OLARAK, HIKVISION BU TÜR HASARLARIN OLASILIĞI HAKKINDA BİLGİLENDİRİLMİŞ OLSA BİLE, İŞ KARLARININ KAYBI, İŞ KESİNTİSİ, VERİ KAYBI, SİSTEM KESİNTİSİ, BELGE KAYBI, SÖZLEŞMENİN İHLALİ (İHMAL DAHİL), ÜRÜN SORUMLULUĞU GİBİ ZARARLAR DA DAHİL OLMAK ÜZERE, ÖZEL, SONUÇSAL, TESADÜFİ VEYA DOLAYLI ZARARLAR İÇİN SİZE KARŞI SORUMLU OLMAYACAKTIR.

İNTERNETİN DOĞASININ DOĞAL GÜ VENLİK RİSKLERİ BARINDIRDIĞINI KABUL EDİYORSUNUZ VE HIKVISION, SİBER SALDIRI, HACKER SALDIRISI, VİRÜS BULAŞMASI VEYA DİĞER INTERNET GÜ VENLİK RİSKLERİNDEN KAYNAKLANAN ANORMAL KULLANIM, GİZLİLİK SIZINTISI VEYA DİĞER ZARARLAR İÇİN HERHANGİ BİR SORUMLULUK KABUL ETMEZ; ANCAK, HIKVISION GEREKİRSE ZAMANINDA TEKNİK DESTEK SAĞLAYACAKTIR. BU ÜRÜNÜ GEÇERLİ TÜM YASALARA UYGUN OLARAK KULLANMAYI KABUL EDİYORSUNUZ VE KULLANIMINIZIN GEÇERLİ YASALARA UYGUN OLMASINI SAĞLAMAKTAN YALNIZCA SİZ SORUMLUSUNUZ. ÖZELLİKLE, BU ÜRÜNÜ, SINIRLAMA OLMAKSIZIN, TANITIM HAKLARI, FİKRI MÜLKİYET HAKLARI VEYA VERİ KORUMA VE DİĞER GİZLİLİK HAKLARI DA DAHİL OLMAK ÜZERE ÜÇÜNCÜ TARAFLARIN HAKLARINI İHLAL ETMEYECEK ŞEKİLDE KULLANMAKTAN SİZ SORUMLUSUNUZ. BU ÜRÜNÜ, KİTLE İMHA SİLAHLARININ GELİŞTİRİLMESİ VEYA ÜRETİMİ, KİMYASAL VEYA BİYOLOJİK SİLAHLARIN GELİŞTİRİLMESİ VEYA ÜRETİMİ, HERHANGİ BİR NÜKLEER PATLAYICI VEYA GÜVENLİ OLMAYAN NÜ KLEER YAKIT DÖNGÜSÜ İLE İLGİLİ HERHANGİ BİR FAALİYETTE VEYA İNSAN HAKLARI İHLALLERİNİ DESTEKLEMEK DE DAHİL YASAKLANMIŞ SON KULLANIMLAR İÇİN KULLANAMAZSINIZ.

BU KILAVUZ İLE İLGİLİ YASA ARASINDA HERHANGİ BİR ÇELİŞKİ OLMASI DURUMUNDA, YENİ OLAN GEÇERLİDİR.

Mevzuat Bilgisi

AB Uygunluk Beyani

Bu ürün ve birlikte verilen aksesuarlar (varsa) "CE" ile işaretlenmişr ve bu nedenle ÈMC Direk 2014/30/EU, LVD Direk 2014/35/EU, RoHS Direk 2011/65/EU alında listelenen geçerli uyumlaşrılmış Avrupa standartlarına uygundur.

2012/19 / EU (WEEE direktifi): Bu simgeyle işaretlenen ürünler, Avrupa Birliği'nde ayrıştırılmamış belediye atığı olarak yok edilemez. Doğru geri dönüşüm için, eşdeğer yeni ekipman san aldıktan sonra bu ürünü yerel tedarikçinize iade edin veya belirlen toplama noktalarında imha edin. Daha fazla bilgi için bkz: www.recyclethis.info

2006/66/EC (pil direktifi): Bu ürün, Avrupa Birliği'nde ayrıştırılmamış belediye atığı olarak imha edilemeyen bir pil içerir. Özel pil bilgileri için ürün belgelerine bakın. Pil, kadmiyum (Cd), kurşun (Pb) veya civa (Hg) içerebildiğini belirtmek bu simgeyle işaretlenmişr. Doğru geri dönüşüm için pili tedarikçinize veya belirlenmiş bir toplama noktasına iade edin. Daha fazla bilgi için bkz: www.recyclethis.info

Güvenlik Talima

Ürünü kullanmadan ve kurmadan önce güvenlik talimatlarını dikkatlice okumalısınız.

Uyarılar ve Dikkat Edilmesi Gerekenler:

• Bu A sınıf bir üründür ve radyo parazitine neden olabilir, bu durumda kullanıcıının uygun önlemleri alması gerekebilir.
• Ürünü kullanırken ülkenin ve bölgenin elektrik güvenliği yönetmeliklerine tam olarak uymanız gerekir.

• Ekipman, damlayan veya sıçrayan sıvılarar maruz bırakılmamalı ve ekipmanın üzerine vazo gibi içi sıvı dolu nesnelerin konulmamasına dikkat edilmelidir.

• DİKKAT: Yangın riskini azaltmak için, sadece aynı tip ve değerde sigorta ile değişrin.

• DİKKAT: Çi kutup/Nötr sigorta. Sigortanın çalışrilmasından sonra, ekipmanın enerjili kalan kısımları servis sırasında tehlike oluşturabilir.
• Ekipman topraklı bir elektrik prizine takılmalıdır.
• AC şebeke kaynağına bağlan için terminallerin doğru kablo tesisana sahip olduğundan emin olun.
• simgesi terminallere bağlı tehlikeli akım ve harici kablo tesisanın eğitimli bir kişi tarandan kurulması gerektiğini gösterir.
• Ekipman gerekğinde BT güç dağım sistemine bağlanmak üzere değişrilmiştir.
• Bu ekipman çocukların olma ihmalinin bulunduğu yerlerde kullanım için uygun değildir.
• DİKKAT: Pil yanlış bir türle değişrildiğinde patlama riski.
• Pilin yanlış türde bir pille uygun olmayan şekilde değişrilmesi korumayı geçersiz hale gerebilir (örneğin, bazı lityum pil türleri).
• Pili ateşe veya sıcak rına atmayın veya pili mekanik olarak patlayabilecek şekilde ezmeyin veya kesmeyin.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızısına neden olabilecek aşırı yüksek sıcaklıktaki bir ortamda bırakmayın.
• Pili, patlamaya veya yanıcı sıvı veya gaz sızısına neden olabilecek aşırı düşük hava basıncına maruz bırakmayın.
• Bitmiş pilleri yönetmeliklere göre an.
• Ekipmanın üzerine yanan mum gibi açık alev kaynakları konulmamalıdır.
• Havalandırma açıklıkları gazete, masa örtüsü, perde vb. malzemelerle engellenmemelidir. Açıklıklar ekipmanın yatak, kanepe, halı veya benzeri bir yüzeye yerleşrilmesiyle kapalmamalıdır.
• Yeterli havalandırma için ekipmanın çevresinde en az 20 cm mesafe bırakın.
• Ekipmanın USB portu sadece fareye, klavyeye veya USB ash sürücüye bağlanmak için kullanılır.
• Bu ekipman çocukların olma ihmalinin bulunduğu yerlerde kullanım için uygun değildir.
• Ekipmanı bu kılavuzdaki talimatlara göre kurun.
• Yaralanmaları önlemek için bu ekipman kurulum talimatlarına göre dolaba güvenli bir şekilde takılmalıdır.
• Gövde parçalarını fan kanatlarından uzak tutun. Bakım sırasında güç kaynağının bağlantısını kesin.
• Ekipmanı taşırken veya kullanırken 90° olacak şekilde tutun.

Genel Bakış

LED Tam Renkli Ekran Denetleyicisi, her boyua kesinsiz video duvarı elde etmek için tam renkli ekran üniteleri ile kullanılabilir. Toplan odası, stüdyo, spor salonu, hava alanı, banka, reklam, aile sineması vb. için geçerlidir.

Arayüz

LED ekran denetleyicisinin arayüzleri ürün modeline göre değişebilir. Aşağıdaki şekiller sadece görsel amaçlıdır.

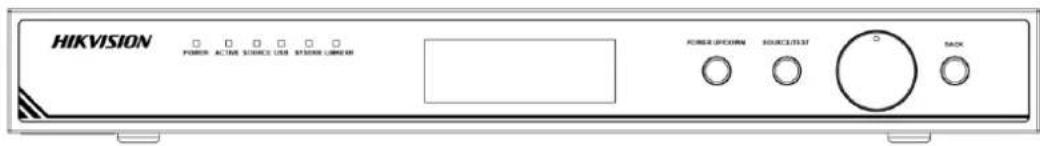

Gösterge	Açıklama	Gösterge	Açıklama
POWER	Güç göstergesi	ACTIVE	Etkin durum göstergesi
SOURCE	Sinyal kaynağı durum göstergesi	USB	USB göstergesi
SYSERR	Sistem hatası göstergesi	LINKERR	Bağlan hatası göstergesi
LCD Paneli	Parlaklık, cihaz IP'si, giriş/çıkış çözünürlüğü, sinyal kaynağı pi, menü kilidi durumu gibi ekran bilgileri	Buton	Normal Mod (Menü Modu değil): parlaklığı ayarlamak için sağa/sola döndürürMenü Modu: menü ögesini seçmek için sağa/sola döndürür; sonraki menüyü seçmek veya girmek için basılır
BACK	Uzun basma: menü kilidini açar ve menü moduna girmek için butona basılırKısa basma: önceki menüye veya ana menüye döndürür	SOURCE/TEST	Uzun basma: görüntü tes moduna girilirKısa basma: sinyal kaynağı açılır
POWERUP/DOWN	Uzun basma: cihazı uyku moduna geçirirKısa basma: cihazı uyandırır	——	——

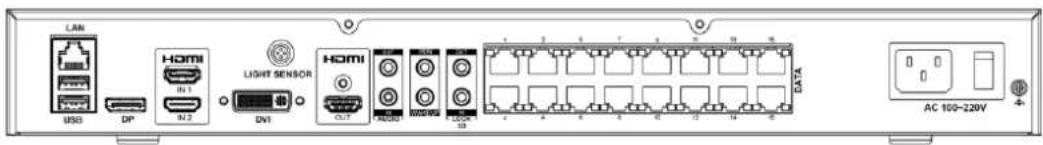

Arayüz	Açıklama	Arayüz	Açıklama	Arayüz	Açıklama
LAN	Ağ sinyali girişi	USB	USB arabirimi	DP	DP arayüzü
HDMI IN 1/IN 2	HDMI sinyali giriş 1/giriş 2	LIGHT SENSOR	Işık sensörü arayüzü	DVI	DVI arayüzü
HDMI OUT	HDMI sinyal çıkışı	AUDIO IN/OUT	Ses girişi/çıkışı	IR IN	Kızılötesi girişi
WAKEUP	Uyandırma arayüzü	3D OUT	3D sinyal çıkışı	3D IN	3D sinyal girişi
DATA	16 ağ portu çıkışı	Güç	110 - 220 VAC	— —	— —

Akvasyon ve Giriş

İstemciyi çalışırın ve istenen cihazı parola kullanarak etkinleşrin. Oturum açma arayüzüne gidin ve oturum açmak için IP adresini, port numarasını, kullanıcı adını ve parolayı girin.
