MANUALE UTENTE HDBI H7A2TBEX-S HAIER

Manuale dell'utente Asciugatrice da incasso

Grazie per aver scelto questo prodotto. Siamo orgogliosi di offrirti un prodotto ideale per te e la miglior gamma completa di elettrodomestici per la vita di tutti i giorni.

Leggere attentamente le istruzioni per un corretto funzionamento della macchina. Questo opuscolo fornisce importanti linee guida per una manutenzione, un uso e un'installazione sicuri. Esso contiene inoltre utili consigli che consentiranno di sfruttare al meglio le potenzialità di questa macchina. Conservare la documentazione in un luogo sicuro per eventuali riferimenti o per futuri proprietari.

Controllare che al momento della consegna la macchina sia dotata dei seguenti componenti:

Libretto di istruzioni

Certificato di garanzia

Etichetta efficienza energetica

Verificare che durante il trasporto la macchina non abbia subito danni. In caso contrario, rivolgersi al Centro Assistenza Tecnica. La mancata osservanza di tale procedura potrebbe compromettere la sicurezza dell’apparecchio.

La chiamata può essere soggetta a pagamento se le cause di malfunzionamento della macchina sono attribuibili a un uso improprio o ad una installazione non corretta.

Nel contattare l'assistenza, comunicare il "numero di serie" del prodotto, composto da 16 caratteri che si trova nell'adesivo applicato sull’elettrodomestico (zona oblò) e che identifica in modo univoco la macchina.

Questo elettrodomestico è marcato conformemente alla Direttiva Europea 2012/19/UE sui Rifiuti da Apparecchiature Elettriche ed Elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono avere un impatto negativo sull’ambiente) sia materie prime (che possono essere riutilizzate). E’ perciò necessario sottoporre i RAEE ad apposite operazioni di trattamento, per rimuovere e smaltire in modo sicuro le sostanze inquinanti ed estrarre e riciclare le materie prime. Ogni cittadino può giocare un ruolo decisivo nell’assicurare che i RAEE non diventino un problema ambientale; basta seguire qualche semplice regola:

i RAEE non vanno mai buttati nella spazzatura indifferenziata;

i RAEE de vono essere consegnati ai Centri di Raccolta (chiamati anche isole ecologiche, riciclerie, piattaforme ecologiche …) allestiti dai Comuni o dalle Società di igiene urbana; in molte località viene anche effettuato il servizio di ritiro a domicilio dei RAEE ingombranti.

In molte nazioni, quando si acquista una nuova apparecchiatura, si può consegnare il RAEE al negoziante, che è tenuto a ritirarlo gratuitamente (ritiro "uno contro uno") a patto che il nuovo apparecchio sia dello stesso tipo e svolga le stess e funzioni di quello reso.

Indice Indicazioni ambientali3

Questo apparecchio è destinato ad uso in ambienti domestici e simili come per esempio: − aree di ristoro di negozi, uffici o altri ambienti di lavoro; − negli agriturismo; − dai clienti di hotel, motel o altre aree residenziali simili; − nei bed & breakfast. Un utilizzo diverso da quello tipico dell’ambiente domestico, come l’uso professionale da parte di esperti o di persone addestrate, è escluso anche dagli ambienti sopra descritti. Un utilizzo non coerente con quello riportato, può ridurre la vita del prodotto e può invalidare la garanzia del costruttore. Qualsiasi danno all’apparecchio o ad altro, derivante da un utilizzo diverso da quello domestico (anche quando l’apparecchio è installato in un ambiente domestico) non sarà ammesso dal costruttore in sede legale.

Questo apparecchio può essere utilizzato da bambini di 8 anni

oltre e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e di conoscenza a patto che siano supervisionate o che siano date loro istruzioni in merito all’utilizzo sicuro dell’ apparecchio e che capiscano i pericoli del suo utilizzo. Evitare che i bambini giochino con l'apparecchio o che si occupino della sua pulizia e manutenzione senza supervisione.

I bambini dovrebbero essere supervisionati per assicurarsi che non giochino con l'apparecchio. I bambini di età inferiore a 3 anni devono essere tenuti lontano dalla macchina, a meno che non vengano continuamente sorvegliati.

Questa macchina è prevista unicamente per uso domestico, ovvero per l’asciugatura di capi e indumenti per la casa. Prima di attivare la macchina, accertarsi di avere letto attentamente e compreso le istruzioni d’uso e di installazione.

Non toccare l’asciugatrice con mani o piedi umidi o bagnati. Non appoggiarsi al portellone per caricare la macchina; non utilizzare il portellone per sollevare o spostare la macchina.

può provocare rischio di incendio.4 Se si presume che la macchina sia guasta, non continuare ad usarla. L'asciugatrice non dev'essere usata se sono stati usati prodotti chimici per il lavaggio.

Evitare che sul pavimento attorno alla macchina si raccolgano filacce e pelucchi.

Prima di pulire la macchina, staccare sempre la spina. Dopo il ciclo di asciugatura, l’interno del cestello può essere molto caldo. Prima di estrarre la biancheria è pertanto opportuno lasciar raffreddare completamente la macchina. L'ultima parte del ciclo di asciugatura viene fatta senza calore (ciclo freddo) per assicurare che i capi siano lasciati ad una temperatura che non li danneggi.

ATTENZIONE Durante il trasporto mantenere in posizione

verticale l'asciugabiancheria.

Se necessario ribaltarla esclusivamente nel lato indicato in figura.

Se il prodotto è stato ribaltato non correttamente prima di avviarlo attendere almeno 4 ore in modo tale che l'olio possa scorrere nuovamente nel compressore.

In caso contrario il compressore

ATTENZIONE Mai fermare un' asciugatrice prima della fine del ciclo di asciugatura senza che tutti i capi siano rimossi velocemente

e separati in modo che il calore si dissolva. ATTENZIONE Se è esposto il simbolo

indicante il riscaldamento della superficie, quando l'asciugatrice è in funzione la temperatu ra può essere superiore a 60°C.

ATTENZIONE Non utilizzare il prodotto se il filtro antifilacce non è correttamente posizionato o risulta danneggiato; il filtro non è ignifugo.5

Non installare il prodotto in luoghi freddi o dove vi sia il rischio di formazione di ghiaccio. Alla temperatura di congelamento dell'acqua il prodotto potrebbe non funzionare correttamente. Se l'acqua del circuito idraulico ghiaccia sono possibili danni a componenti quali: valvole, pompe, tubi. Per garantire le prestazioni del prodotto la temperatura della stanza deve essere compresa tra +5°C e +35°C. Nel caso l'asciugatrice venga utilizzata

ambienti con basse temperature (tra +2°C e +5°C) è possibile che capitino fenomeni di condensazione e di piccole perdite d'acqua sul pavimento. EVITARE ASSOLUTAMENTE d’installare la macchina vicino ai tendaggi. L’apparecchio non deve essere installato dietro una porta richiudibile a chiave, una porta scorrevole o una porta con cerniera sul lato opposto a quello dell'asciugatrice che impedirebbe la completa apertura dello sportello. Ai fini della sicurezza personale è essenziale che l'asciugatrice venga installata correttamente. In caso di dubbi sull'installazione, rivolgersi al Servizio Assistenza. Una volta posizionata la macchina, si dovrebbe procedere alla regolazione dei piedini, per garantire una perfetta messa in bolla.

I dati elettrici (tensione di alimentazione e potenza assorbita) sono riportati nella targhetta dati apposta sul prodotto. Assicurarsi che l'impianto elettrico sia provvisto di messa a terra, che la presa di corrente sia conforme alle normative nazionali e che la spina e la presa di alimentazione corrispondano.

Non utilizzare adattatori, connettori multipli e/o prolunghe.

La spina deve essere accessibile per la disconnessione dopo l'installazione dell'apparecchio. ATTENZIONE L'apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, come un

temporizzatore, o connesso

ad un circuito che v iene regolarmente acceso e spento.

Collegamento elettrico e prescrizioni di sicurezza

Installazione6 Non inserire la spina nella presa e non accendere la macchina finché l'installazione non sarà stata completata. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico dell'assistenza o da personale qualificato, per evitare rischi.

Il locale in cui viene installata l’asciugatrice deve essere adeguatamente ventilato onde evitare che i gas provenienti da apparecchiature funzionanti con altri combustibili, comprese fiamme libere, siano aspirati nel locale dove l’asciugatrice è in funzione.

Installare il retro della macchina vicino al muro o ad una parete verticale. Ci deve essere uno spazio di almeno 12 mm tra la macchina e qualsiasi ostruzione. Le prese di entrata o uscita dell'aria devono essere tenute lontane da ostacoli. Assicurarsi che nessun tappeto ostruisca la base della macchina né i condotti di ventilazione. Rimuovere tempestivamente eventuali oggetti caduti, dietro/sotto la macchina in quanto potrebbero ostruire le prese e gli sfiati dell’aria. Non scaricare l’aria nella canna fumaria utilizzata per lo scarico di fumi provenienti da attrezzature funzionanti a gas o altri combustibili. Controllare periodicamente che attorno all’asciugatrice vi sia una buona circolazione d’aria, evitando possibili accumuli di polvere e filacce. Controllare frequentemente il filtro antifilacce e, se necessario, pulirlo.

• Sfiati dell'aria (a seconda dei modelli).

Leggere attentamente le etichette con le istruzioni di lavaggio per conoscere le caratteristiche dell’asciugatura idonea. La Biancheria Ventilazione7

Gli ammorbidenti o prodotti simili dovrebbero essere utilizzati come specificato nelle rispettive istruzioni. Non asciugare capi non lavati nell'asciugatrice. Gli indumenti devono essere introdotti nell’ asciugatrice solo dopo essere stati opportunamente centrifugati in lavatrice o strizzati a mano.

EVITARE di caricare nel cestello indumenti ancora gocciolanti.

EVITARE ASSOLUTAMENTE di asciugare tende in fibra di vetro. La contaminazione dei capi con le fibre di vetro può infatti dar luogo a fenomeni d’irritazione cutanea. I capi che sono stati macchiati con sostanze come olio da cucina, acetone, alcol, petrolio, cherosene, smacchiatori, acquaragia, cere e sostanze per rimuovere le cere dovrebbero essere lavati in acqua calda con una quantità extra di detergente prima di essere asciugati nell'asciugatrice. Rimuovere tutti gli oggetti dalle tasche come accendini e fiammiferi. Controllare accuratamente che nelle tasche degli indumenti da asciugare non siano presenti accendini o fiammiferi ed EVITARE ASSOLUTAMENTE l’uso di prodotti infiammabili in prossimità della macchina. Massimo carico di asciugatura: vedere etichetta energetica. Per ulteriori informazioni sul prodotto o per consultare la scheda tecnica fare riferimento al sito internet del produttore.

ATTENZIONE Evitare di asciugare articoli trattati con prodotti di pulizia a secco. ATTENZIONE In de terminate circostanze, i materiali in gomma possono essere soggetti ad autocombustione se riscaldati. Articoli in

gommapiuma (lattice), cuffie da doccia, tessuti impermeabili,

articoli in caucciù e vestiti o cuscini imbottiti con

gommapiuma NON VANNO asciugati nell'asciugatrice.8

ATTENZIONE Rischio di incendio / Materiali infiammabili.

L'apparecchio contiene l'R290, un gas refrigerante eco-sostenibile, ma infiammabile. Tenere fonti di ignizione e fiamme libere lontano dall'apparecchio.

Controllare che non vi siano danni visibili sull'apparecchio. Non mettere in funzione l'apparecchio se danneggiato.

Se si dovessero presentare problemi di qualsiasi tipo, contattare il proprio rivenditore specializzato oppure il nostro servizio di assistenza clienti.

ATTENZIONE Assicurarsi che le aperture sull'apparecchio e per i modelli da incasso anche quelle nel vano di installazione non siano ostruite. ATTENZIONE Non danneggiare il circuito refrigerante.

Qualsiasi riparazione o intervento sull'apparecchio deve essere eseguito unicamente da un servizio di assistenza autorizzato.

Uno smaltimento scorretto può provocare incendi o essere causa di avvelenamenti.

Smaltire l'apparecchio in modo corretto e non danneggiare i tubi per la circolazione del gas refrigerante.9

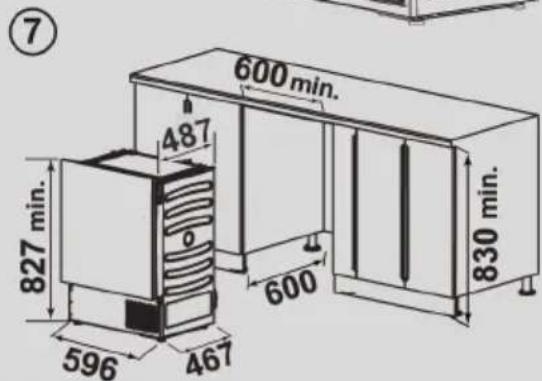

Regolare l'altezza dell'asciugatrice I 4 piedini regolabili consentono

aggiustare l'altezza dell'asciugatrice da 827 mm a un massimo di 847 mm. Per regolare l'altezza, è necessario ruotare i piedini regolabili, assicurandosi che la macchina sia stabile (figura 1). Nota: si consiglia di posizionare l'asciugatrice alla massima altezza possibile al fine di evitare il ribaltamento, lasciando almeno 5 mm dalla parte superiore del mobile. Prima di fissare le cerniere è necessario determinare la profondità dell'asciugatrice dalla parte anteriore della cucina in base alla profondità dello zoccolo (controllare l'immagine) e scegliere l'opzione di installazione corretta (figura 2). Opzione 1 La posizione della base dell'asciugatrice è arretrata meno di 54 mm dalla parte anteriore del mobile. Posizionare il format sulla parte interna della porta del mobile. È possibile montare le cerniere e la chiusura magnetica sul lato destro o sinistro a seconda delle esigenze. Segnare le posizioni per i buchi delle viti, dopo trapanare in corrispondenza delle posizioni segnate (figura 3)

Suggeriamo di montare la porta del mobile in modo che

si apra verso sinistra, nella stessa direzione della porta oblò. Nota: tale distanza non considera lo spessore della zoccolo della cucina.10 Fissare le cerniere al loro posto (sulla porta) con le 4 viti fornite (A) (figura 4). Fissare il magnete (B) al suo posto usando vite (C) (figura 4). Montare la piastrina metallica (D) sul lato destro o sinistro, a seconda dei requisiti di installazione (figura 5). Posizionare il supporto in plastica (E) sotto la piastrina metallica e fissarlo in posizione con le viti (F) (figura 5).

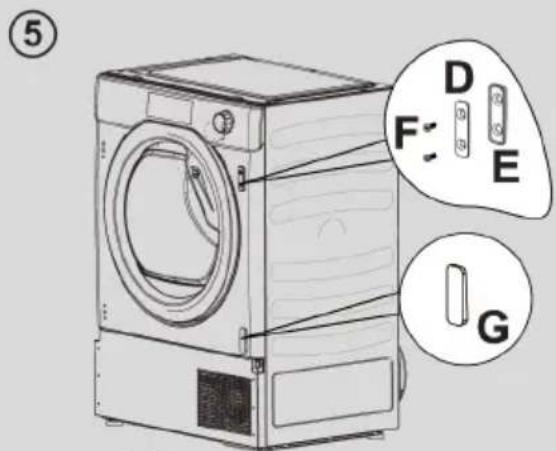

Montare il coperchio a scatto (G) nella parte inferiore (figura 5)

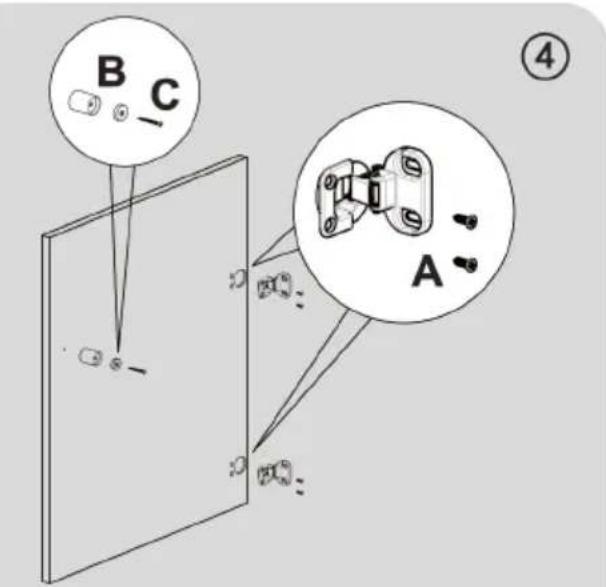

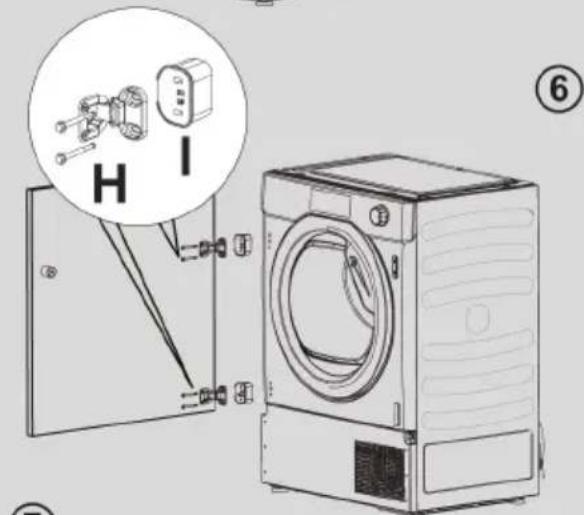

Montare la porta del mobile davanti all'asciugatrice usando le cerniere. Posizionare i distanziali sotto le cerniere (I) (figura 6) e quindi fissarli con le viti (H). Far scorrere l'asciugatrice nella sede del mobile come indicato nell'immagine (figura 7).11

Opzione 2 La posizione dello zoccolo è arretrata di oltre 55 mm dalla parte anteriore del mobile. Nota: componenti non forniti

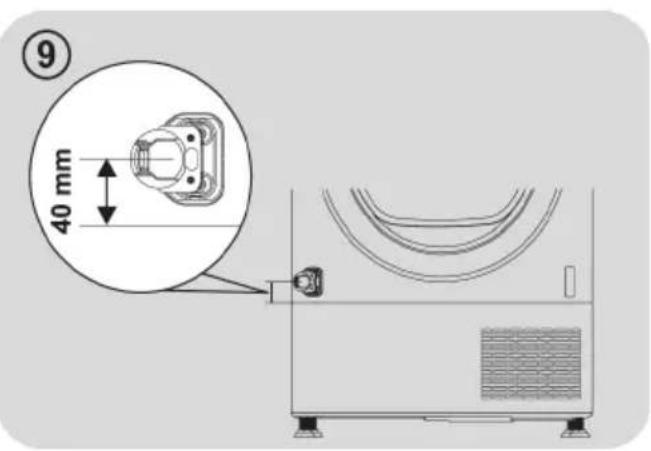

-cerniere -supporti -fermaporta In primo luogo, far scorrere l'asciugatrice nella sede del mobile come indicato nell'immagine (figura 7). Nota: una volta che le cerniere sono fissate sul mobile, non è possibile far scorrere l'asciugatrice dentro e fuori dal mobile. Fissare la porta al mobile con cerniere e supporti standard (non in dotazione) e prevedere un fermaporta (non in dotazione) (figura 8).

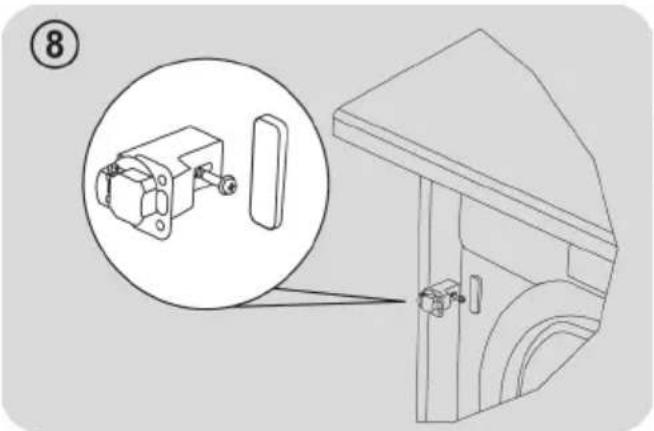

Ora è possibile fissare le cerniere alla porta del mobile. Utilizzare i 4 cappucci (G) per coprire tutti i fori sul pannello anteriore dell'asciugatrice. GENERALE Se la distanza tra la parte superiore dell'asciugatrice e la parte superiore del mobile è maggiore di 10 mm, fissare le 2 staffe metalliche a L (K) sui lati del mobile, per evitare possibili ribaltamenti (figura 10).

Fare attenzione a posizionare

sopra lo zoccolo per facilitarne

la rimozione (figura 9).12

Lo zoccolo della cucina può coprire la parte frontale inferiore della asciugatrice, ma la sua altezza sarà dettata dallo zoccolo frontale.

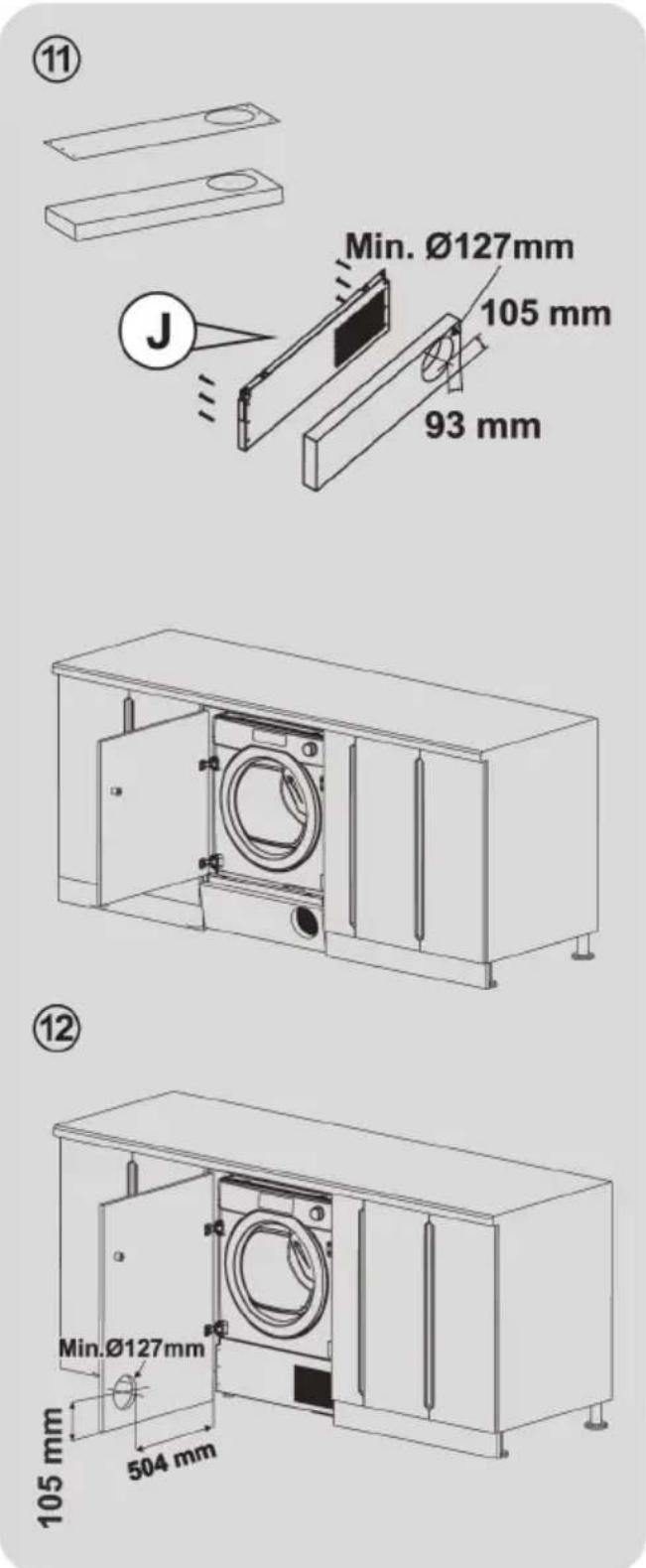

Lo zoccolo deve prevedere un foro per la ventilazione (min. foro con grandezza/ diametro di 127 mm) delle dimensioni indicate sull'apposito template di fissaggio. Se lo zoccolo della cucina non è abbastanza alto da ospitare l'intero foro, tagliarne solo una parte.

Posizionare il modello sul retro dello zoccolo della cucina. Segnare le posizioni dei fori delle viti, dopodiché trapanare nei punti definiti (figura 11). Fissare la base allo zoccolo utilizzando le 6 viti fornite. (J) Nota: è possibile solo per alcuni tipi di zoccolo (ad es. legno o plastica). Suggeriamo di verificare con il fornitore della cucina.

Fissare lo zoccolo dell'asciugatrice. In caso di utilizzo di una porta piena, è necessario prevedere su di essa un foro di ventilazione di min. Ø127mm (figura 12).

SENZA il flusso d'aria del foro di ventilazione nella porta del mobile / base non è garantita la corretta funzionalità

VASCHETTA DELL'ACQUA L'acqua rimossa dalla biancheria durante il ciclo di asciugatura viene raccolta in un contenitore. Quando il contenitore è pieno, una spia, o su alcuni modelli un messaggio sul display, avviserà che DEVE essere svuotato (tuttavia, si consiglia di svuotarlo dopo ogni ciclo di asciugatura).

afferrandola dalla maniglia (A). Da piena, la vaschetta dell'acqua pesa circa 6 kg.

2. Inclinare la vaschetta facendo defluire l'acqua dal beccuccio (B). Quando è vuota, riporre la vaschetta nell'alloggio come indicato (C) prima inserire la base della vaschetta come mostrato (1) successivamente premere gentilmente la parte superiore nell'apposita sede (2).

3. Premere il tasto di avvio programma per riavviare il ciclo.

Per rimuovere la vaschetta dalla porta

Nei primi cicli, quando la macchina è nuova, si raccoglie poca acqua in quanto si riempie prima il serbatoio interno.14

Tirare la maniglia per aprire lo sportello.

Per avviare la macchina, richiudere il portellone e premere il tasto di avvio programma.

Spia di pulizia filtro Si accende segnalando la necessità di pulire i filtri (filtro della porta e filtro inferiore).

Controllare ed eventualmente pulire il filtro principale ed i filtri allocati nella parte inferiore dell'asciugatrice. Se la biancheria non si asciuga, verificare che i filtri non siano intasati.

1. Tirare il filtro verso l’alto.

2. Aprire il filtro come illustrato.

3. Rimuovere delicatamente le filacce con la punta delle dita o aiutandosi con uno spazzolino morbido.

4. Richiudere il filtro e reinserirlo in sede.

Pulizia del filtro antifilacce

ATTENZIONE Pulire i filtri prima di effettuare ogni ciclo. Se si puliscono i filtri sotto l'acqua, ricordarsi di asciugarli. ATTENZIONE Non utilizzare l'asciugabiancheria senza i filtri. Ai fini della massima efficacia della macchina, prima di ogni ciclo di asciugatura è essenziale verificare la pulizia di tutti i filtri. I filtri intasati possono allungare il tempo di asciugatura e causare danni con conseguenti costosi interventi di pulizia. Filtri

ATTENZIONE Se la porta dell'asciugabiancheria viene aperta durante il ciclo, prima quindi che sia completata la fase di raffreddamento, la maniglia della vaschetta può essere molto calda. Fare attenzione e usare la massima cautela se la si vuole svuotare. ATTENZIONE Quando l' asciugatrice è in funzione, il cestello e il portellone possono essere MOLTO CALDI. Portellone15

1. Rimuovere lo zoccolo.

2. Girare in senso antiorario i ganci e

rimuovere il coperchio supporto filtri.

3. Rimuovere delicatamente il telaio agendo

sul gancio superiore e pulire la rete filtrante da residui o depositi. Non usare l'acqua.

4. Rimuovere delicatamente il filtro a

spugna dalla sede e lavarlo sotto acqua corrente per rimuovere residui o depositi.

5. Rimontare i filtri e posizionare il coperchio

supporto filtri nella corretta posizione (come indicato dalla freccia). Bloccare il coperchio con i ganci.

6. Rimontare lo zoccolo.

Prima di utilizzare l’asciugatrice per la prima volta: Leggere attentamente il presente libretto d'istruzioni. Togliere tutti gli articoli presenti all’interno del cestello. Pulire l’ interno del cestello e il portellone con un panno umido in modo da eliminare l’eventuale polvere depositata durante il trasporto.

Verificare che la biancheria da asciugare sia idonea per l’asciugatura meccanica, come indicato dai simboli sull’etichetta di lavaggio dei vari articoli. Controllare che le chiusure siano chiuse e le tasche vuote. Girare i capi con il rovescio all’esterno. Introdurre i capi nel cestello uno ad uno, in modo che non si aggroviglino.

Articoli di seta, calze di nylon, ricami delicati, tessuti con decorazioni metalliche, indumenti con guarnizioni in PVC o in pelle.

Introdurre nell’asciugatrice solo biancheria accuratamente strizzata a mano o centrifugata a macchina. Quanto più asciutta è la biancheria, tanto più rapido è il tempo richiesto per l’asciugatura, con conseguente risparmio di consumo elettrico.

Cercare sempre di far lavorare la macchina a pieno carico di biancheria: si risparmia tempo ed elettricità. Prima di ogni ciclo di asciugatura verificare SEMPRE che il filtro sia pulito.

Non superare mai il peso massimo: si perde tempo e si consuma più elettricità.

Evitare di caricare capi ancora gocciolanti:

rischia di rovinare la macchina.

In base ai simboli delle etichette di lavaggio Le etichette di lavaggio sono apposte sul collo o sulle cuciture interne:

Articolo idoneo per l’asciugatura meccanica.

Asciugatura ad alta temperatura.

Solo asciugatura a bassa temperatura.

Articolo non idoneo all’asciugatura meccanica.

Se il capo è sprovvisto di etichetta di lavaggio, si deve presumere che non sia idoneo all’asciugatura meccanica. In base al quantitativo ed alla pesantezza Se il carico è superiore alla capacità della macchina, separare i capi in base alla pesantezza (p. es., separare gli asciugamani dalla biancheria leggera).

In base al tipo di tessuto Articoli di cotone/lino: Asciugamani, jersey di cotone, biancheria da tavola/letto.

Selezionare la biancheria nel modo seguente Risparmio energia Durante gli ultimi 15 minuti (approssimativamente) i capi sono sempre asciugati con aria fredda.

ATTENZIONE Evitare di asciugare articoli preventivamente trattati con prodotti di pulizia a secco o capi in gomma

(pericolo d’incendio o esplosione). Evitare di asciugare Preparazione dei capi17

Articoli sintetici: Camicette, camicie, tute ecc. in poliestere o poliammide e misti cotone/sintetici.

Si consiglia di pulire il filtro e di svuotare la vaschetta dell’acqua dopo ogni ciclo di asciugatura.

Pulire regolarmente il condensatore.

Dopo l'uso, pulire l'interno del cestello e lasciare aperto il portellone per un certo periodo di tempo in modo che circoli aria e si asciughi.

Pulire l’esterno della macchina e il portellone con un panno morbido.

NON usare spugnette abrasive né prodotti di pulizia. Per evitare che si accumuli della lanuggine e che l'oblò abbia difficoltà ad aprirsi/chiudere, a fine di ogni ciclo d'asciugatura pulire con un panno umido la parte interna dell'oblò e la guarnizione.

ATTENZIONE Per i dati elettrici vedere la targhetta dei dati posta sul davanti del mobile della macchina (con portellone aperto). ATTENZIONE Prima di procedere alla pulizia, disattivare sempre la macchina e staccare la spina della presa a muro. ATTENZIONE Il cestello, il portellone e il carico possono essere molto caldi. Pulizia dell’asciugatrice ATTENZIONE Non sovraccaricare il cestello, in quanto i capi ingombranti, a caldo, possono superare il carico massimo consentito (per esempio sacchi a pelo e piumoni).18

6. CONTROLLO REMOTO (WI-FI)

Questo apparecchio è equipaggiato di tecnologia Wi-Fi che consente il controllo da remoto della macchina tramite App.

ASSOCIAZIONE ELETTRODOMESTICO SU

Scaricare l'App hOn sul proprio dispositivo inquadrando il seguente codice QR:

Aprire l’App, creare il profilo utente (o fare il login se già creato in precedenza) e associare l'elettrodomestico seguendo le indicazioni sul display del dispositivo.

Verificare che il router sia acceso, e collegato a Internet.

Caricare la biancheria, chiudere l'oblò.

Ruotare la manopola programmi in posizione CONTROLLO REMOTO (Wi- Fi) : i tasti del pannello comandi vengono disabilitati.

Aprire l'App e procedere co n l'avvio del ciclo. Al termine, spegnere la macchina ruotando la manopola programmi su OFF

Per uscire dalla modalità CONTROLLO REMOTO durante un ciclo, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO (Wi-Fi), senza passare da OFF . Il pannello comandi dell'apparecchio torna ad essere operativo.

Con oblò chiuso, ruotando la manopola in posizione CONTROLLO REMOTO (Wi-Fi)

si potrà tornare ad avere il controllo della macchina da App. L'eventuale ciclo in esecuzione proseguirà.

Con oblò aperto, il CONTROLLO REMOTO sarà disabilitato. Per abilitarlo nuovamente, chiudere l'oblò, ruotare la manopola programmi in una posizione differente da CONTROLLO REMOTO e selezionarlo nuovamente.

La frequenza della rete Wi-Fi domestica deve essere impostata sulla banda a 2,4 GHz. Non è possibile configurare la macchina se la rete di casa è impostata sulla banda a 5 GHz. Per scoprire tutti i dettagli delle funzioni Wi- Fi, esplora i menu dell'App accedendo in modalità DEMO. L’App è disponibile sia per dispositivi con sistema operativo Android che per iOS, sia per tablet che per smartphone.19

1. Aprire la porta e caricare la biancheria

nel cesto. Assicurarsi che i capi non si incastrino nella porta.

2. Chiudere gentilmente la porta fino a

scegliere il programma di asciugatura desiderato (per dettagli, guardare la tabella programmi).

4. Premere il tasto di avvio programma

L’asciugabiancheria partirà automaticamente.

5. Se si apre la porta durante il ciclo per

controllare la biancheria, è necessario successivamente richiudere la porta e premere il tasto di avvio programma, il ciclo di asciugatura ricomincerà nuovamente.

6. Quando il ciclo è prossimo alla fine, inizia

una fase di raffreddamento. I capi vengono asciugati con aria fredda al fine di raffreddarli.

7. A seguito della fine del ciclo, il cesto

effettuerà delle rotazioni ad intermittenza per minimizzare le pieghe. Continuerà fino a quando l'asciugabiancheria verrà spenta o la porta verrà aperta. Potenza Assorbita / Ampere fusibile / Tensione: vedere targhetta dati. Carico massimo: vedere etichetta energetica. Efficienza Energetica: vedere etichetta energetica.

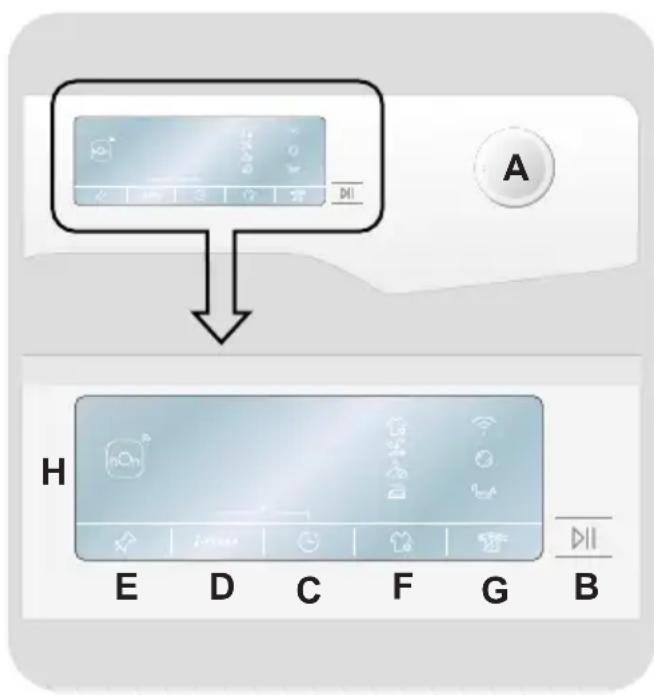

Manopola programmi con posizione di OFF

Tasto SELEZIONE ASCIUGATURA

DISPLAY C+D PROTEZIONE BAMBINI Dati tecnici Non aprire la porta durante i cicli di asciugatura automatici per avere un’asciugatura sempre efficace.

H20 Ruotando la manopola in entrambe le direzioni è possibile selezionare il programma di asciugatura desiderato. Per annullare il programma selezionato o spegnere l’asciugatrice, ruotare la manopola in posizione OFF (ricordarsi anche di togliere la spina). - Impostazione lingua Dopo aver collegato la macchina alla rete e averla accesa, premere il tasto "F" o "G" per visualizzare le lingue disponibili. ENGLISH è sempre la prima lingua mostrata. Selezionare la lingua desiderata premendo il tasto AVVIO/PAUSA. - Modifica lingua impostata Se si desidera modificare la lingua impostata, sarà necessario tenere premuto contemporaneamente i tasti "F" e "G" per circa 5 secondi. Sul display apparirà la scritta ENGLISH e sarà possibile scegliere una nuova lingua. Per far partire il ciclo selezionato con i parametri preimpostati premere il tasto AVVIO/PAUSA. A programma in corso verrà visualizzato sul display il tempo rimanente. Se invece si vuole modificare il programma scelto, premere i tasti delle opzioni desiderate, modificare i parametri preimpostati dopodiché premere AVVIO/PAUSA per iniziare il ciclo. Dopo avere avviato l’asciugatrice si dovrà attendere alcuni secondi affinché la macchina inizi il programma. DURATA PROGRAMMA Al momento della selezione di un programma, verrà automaticamente indicata la durata del ciclo che potrà variare a seconda delle opzioni che verranno selezionate. Dopo l’avvio del programma il display terrà costantemente informati sul tempo restante alla fine del ciclo di asciugatura. L’apparecchio calcola tale tempo in base a un carico standard, ma durante il ciclo la macchina corregge il tempo a seconda del livello di umidità del carico. FINE PROGRAMMA Alla fine del programma la scritta "FINE" ("End" in alcuni modelli) verrà visualizzata sul display e sarà possibile aprire l'oblò. A fine ciclo spegnere l’asciugatrice ruotando la manopola sulla posizione OFF. La manopola deve essere SEMPRE portata in posizione di OFF alla fine di un ciclo di asciugatura e prima di selezionarne uno nuovo. Sono selezionabili solo le opzioni compatibili con il programma scelto.

Chiudere l'oblò PRIMA di premere il tasto AVVIO/PAUSA. Tasto AVVIO/PAUSA

Prima accensione Manopola programmi con posizione di OFF ATTENZIONE Non toccare i tasti all'inserimento della

spina perché la macchina, nei primi secondi, effettua un'autocalibrazione

che potrebbe essere interrotta: se ciò avvenisse la macchina potrebbe non funzionare in maniera ottimale. In tal caso, togliere la spina e ripetere l'operazione.21

Tenere premuto il tasto AVVIO/PAUSA per circa 2 secondi (il nome del programma e l'indicazione del tempo residuo lampeggiano quando la macchina è in pausa). Premere nuovamente il tasto AVVIO/ PAUSA per riavviare il programma dal punto in cui era stato interrotto. CANCELLAZIONE PROGRAMMA IMPOSTATO Per annullare il programma, ruotare la manopola sulla posizione OFF. Se dovesse mancare la corrente durante il funzionamento dell’apparecchio, una speciale memoria conserverà l’impostazione effettuata e, al ritorno della corrente, premendo il tasto AVVIO/PAUSA, la macchina ripartirà dalla fase del ciclo in cui si era fermata.

Questo tasto permette di ritardare la partenza del ciclo di asciugatura da 30 minuti (1 ora in alcuni modelli) a 24 ore a intervalli di 30 minuti (1 ora in alcuni modelli). Il ritardo prescelto compare sul display. Dopo aver premuto il pulsante AVVIO/ PAUSA, il tempo mostrato decresce di minuto in minuto.

È possibile trasformare un ciclo da automatico a programmato, fino a 3 minuti dall'avvio del ciclo. La pressione progressiva aumenta il tempo a intervalli di 10 minuti. Per tornare al ciclo automatico è necessario spegnere l'asciugatrice. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte. Se la manopola è posizionata sui programmi rapidi, la pressione progressiva del tasto permette di scegliere la durata del ciclo tra: 30-45-59 minuti.

Questo tasto consente di memorizzare le opzioni impostate su un ciclo. MEMORIZZAZIONE: selezionare il programma e le opzioni desiderate, quindi premere il tasto MEMO per 3 secondi (prima di avviare il ciclo). La scritta MEMO (tutti i digit in alcuni modelli) lampeggerà per 2 secondi e le opzioni impostate collegate al ciclo prescelto verranno memorizzate. RICHIAMO: dopo aver impostato il ciclo prescelto premere il tasto MEMO per richiamare le opzioni memorizzate.

Questo tasto permette di selezionare il livello di asciugatura desiderato, opzione modificabile fino a 3 minuti dopo la partenza del ciclo:

Pronto Stiro: lascia i panni leggermente umidi, per facilitare la stiratura.

Asciutto No Stiro: per capi da appendere direttamente dopo l’asciugatura, senza stirarli.

Asciutto Armadio: per capi che possono essere direttamente riposti.

Extra-asciutto: per capi completamente asciutti, ideale a pieno carico.

Tasto SELEZIONE ASCIUGATURA La funzione partenza differita NON può essere memorizzata. Tasto MEMO Tasto I-TIME/RAPIDI In caso di apertura dell’oblò a partenza differita attivata è necessario, dopo la richiusura della porta, premere AVVIO/ PAUSA per riprendere il conteggio. Tasto PARTENZA DIFFERITA22

Questo apparecchio è dotato della funzione di Drying Manager. Nei cicli automatici, ogni livello intermedio di asciugatura, prima di raggiungere il livello selezionato, viene segnalato con un indicatore luminoso lampeggiante che corrisponde al grado di asciugatura raggiunto. In caso di incompatibilità, tutti i led lampeggeranno velocemente per 3 volte. Durante il ciclo l’opzione imposta movimenti alternati del cesto per ridurre le pieghe e imposta automaticamente il livello di asciugatura su "Pronto Stiro". Inoltre, questa opzione attiva un ciclo anti-piega ad inizio (in caso di attivazione della partenza differita) e a fine asciugatura. Utile se non si ha la possibilità di rimuovere immediatamente il bucato, consente di mantenere il cesto in movimento per non far appesantire i panni asciutti e mantenerli morbidi. Si attiva ogni 10 minuti, fino a 6 ore dal termine del ciclo. Per interrompere il ciclo posizionare la manopola su OFF. Le pressione contemporanea dei tasti "C" e "D" per circa 2 secondi permette di bloccare i tasti. In questo modo, si può evitare che vengano effettuate modifiche indesiderate o accidentali. Il blocco tasti può essere annullato, semplicemente premendo nuovamente i due tasti di attivazione. In caso di apertura oblò con l'opzione PROTEZIONE BAMBINI attivata, il ciclo si ferma ma il blocco si conserva: per far ripartire il ciclo è necessario rimuovere il blocco e premere di nuovo AVVIO/PAUSA.

L'opzione PROTEZIONE BAMBINI è modificabile in qualsiasi momento del ciclo. Il display consente di visualizzare il tempo residuo di asciugatura, il ritardo in caso di impostazione della partenza differita e altri messaggi di notifica.

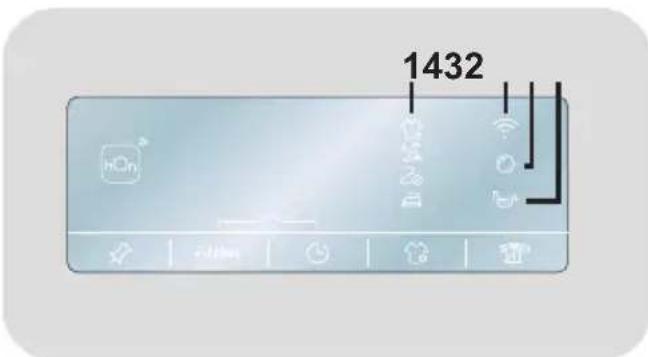

1) SPIE SELEZIONE ASCIUGATURA

Le spie indicano i gradi di asciugatura selezionabili tramite l'apposito tasto.

2) SPIA TANICA ACQUA

Si accende per ricordare di svuotare la tanica dell’acqua di condensa.

3) SPIA PULIZIA FILTRO

Si accende quando è necessario pulire i filtri (filtro della porta e filtro inferiore).

Nei modelli dotati di Wi-Fi, indica lo stato della connessione. Può essere: - ACCESA FISSA: controllo remoto attivo. - LAMPEGGIANTE LENTA: controllo remoto disattivo.

- LAMPEGGIANTE VELOCE PER 3

SECONDI, POI SPENTA: la macchina non riesce a connettersi alla rete Wi-Fi domestica o non è ancora stata associata all’App. - LAMPEGGIANTE LENTA PER 3 VOLTE, POI SPENTA PER 2 SECONDI: reset della rete Wi-Fi (durante l’associazione con l'App).

- ACCESA PER 1 SECONDO, POI

SPENTA PER 3 SECONDI: l'oblò è aperto. Non è possibile attivare il controllo remoto. Display PROTEZIONE BAMBINI Tasto ANTI-PIEGA

Il ciclo standard COTONE è quello a maggior efficienza energetica e il più adatto per un’asciugatura di un normale bucato bagnato in cotone. Massima capacità di asciugatura Cotone Massima capacità dichiarata Sintetici o delicati Max. 3 kg EN 61121 - Programmi da usare: - COTONE ASCIUTTO - COTONE ASCIUTTO DA STIRARE (BIANCHI - Pronto Stiro) - TESSUTI DELICATI - SINTETICI (SINTETICI - Asciutto No Stiro) ATTENZIONE La reale durata del ciclo di asciugatura dipende dal livello di umidità

partenza del carico a causa della velocità di centrifuga, dal tipo e dalla quantità del carico, dalla pulizia dei filtri e dalla temperature ambientale. ATTENZIONE Pulire i filtri prima di effettuare ogni ciclo.

Informazioni per test di laboratorio Guida ad una corretta asciugatura24 PROGRAMMA Opzioni selezionabili CAPACITÀ

3 * CONTROLLO REMOTO (Wi-Fi) Posizione da selezionare per abilitare/disabilitare il controllo da remoto tramite App, via Wi-Fi.

• La reale durata del ciclo di asciugatura dipende dal livello di umidità di partenza del bucato dovuta alla velocità di rotazione, tipologia e quantità di carico, pulizia del filtro e temperatura ambientale. Il sovraccarico dell’asciugatrice o carichi eccessivamente pesanti potrebbero provocare l’apertura della porta. In questo caso si consiglia di ridurre la quantità di bucato prima di continuare l’asciugatura. Tabella programmi25

Per trattare i vari tipi di tessuto e colori, l’asciugatrice è dotata di programmi specifici, adatti ad ogni esigenza di asciugatura (vedere tabella programmi).

CONTROLLO REMOTO (Wi -Fi) Posizione da selezionare per abilitare/ disabilitare il controllo remoto tramite App, via Wi

Fi. In tal caso, la partenza del ciclo avverrà mediante i comandi stessi dell'App. Maggiori dettagli nel capitolo CONTROLLO REMOTO (Wi -Fi). COTONE NORMATIVO Programma eco normativo (hang dry) ideale per capi in cotone. Il più efficiente in termini di consumo energetico per l'asciugatura di questi tessuti.

Ciclo ideale per asciugare capi in cotone, spugne e asciugamani.

Un ciclo studiato per asciugare uniformemente tessuti come jeans o denim. E' consigliato rovesciare i capi prima dell'asciugatura.

Il ciclo ideale per asciugare capi scuri e colorati in cotone o sintetici.

Programma dedicato all'asciugatura di camicie, limitando la formazione di pieghe e grovigli tramite opportune movimentazioni del cesto. E' consigliabile rimuovere i capi appena il ciclo di asciugatura è terminato.

Ciclo studiato per asciugare tessuti sintetici.

ANA Per capi in lana: il programma può essere utilizzato per asciugare fino a 1 kg di biancheria (circa 3 maglioni). Si consiglia di rovesciare i capi prima di asciugarli. Il tempo può variare a seconda delle dimensioni e della densità del carico e della centrifuga scelta per il lavaggio. A fine ciclo i capi sono pronti per essere indossati, ma nel caso di indumenti più pesanti i bordi potrebbero risultare leggermente umidi: si suggerisce di farli asciugare naturalmente. Si consiglia di estrarre subito i

capi al termine del ciclo di asciugatura.

Attenzione: il processo di ristringimento della lana è irreversibile; asciugare esclusivamente i capi con simbolo "ok tumble". Questo programma non è indicato per capi acrilici.

Ciclo studiato per l'asciugatura di tessuti tecnici, preservando l'elasticità delle fibre.

RAPIDI 30' -45'-59' I cicli rapidi ti permettono di avere i capi pronti in un tempo breve, puoi scegliere se asciugarli in 30, 45, 59 minuti.

Un ciclo specifico per i vestiti dei più piccoli. Particolarmente adatto per esigenze igieniche elevate.

Speciale programma dedicato ad asciugare capi di grandi dimensioni come tende, lenzuola e tovaglie.

Grazie a opportune movimentazioni del cesto si assicura una ridotta formazione di pieghe e grovigli.

Il ciclo ideale per eliminare i cattivi odori dai capi e ridurre le pieghe. ANTI ALLERGIA Un programma studiato per asciugare e allo stesso tempo ridurre la presenza di allergeni come acari della polvere, peli di animali e pollini.

Programma speciale per esigenze di massima igienizzazione che assicura bassi livelli di batteri.

Descrizione programmi26

9. RISOLUZIONE PROBLEMI

E GARANZIA Problemi che può risolvere l’utente. Prima di rivolgersi al Centro Assistenza consultare la seguente checklist. La chiamata verrà addebitata all'utente nel caso in cui risulti che la macchina funziona o è stata installata o utilizzata in maniera errata. Se il problema persiste anche dopo aver eseguito i controlli consigliati, rivolgersi al servizio di assistenza che sarà a disposizione per suggerire eventuali soluzioni per telefono. Il tempo di asciugatura residuo può variare durante il ciclo. Il tempo infatti viene costantemente aggiornato per migliorarne

stima. E’ pertanto normale che durante il ciclo, il tempo mostrato sul display possa aumentare o diminuire. Tempo di asciugatura eccessivamente lungo/capi non sufficientemente asciutti… Il programma/tempo di asciugatura selezionato è corretto?

I capi sono stati introdotti eccessivamente bagnati? Si è provveduto a strizzare o centrifugare adeguatamente i capi prima di introdurli nella macchina? Si deve pulire il filtro? Si deve pulire il condensatore? L’asciugatrice è stata caricata eccessivamente? Vi sono ostruzioni a livello delle prese, degli sfiati e della base dell’ asciugatrice? L’asciugatrice non funziona… L’ alimentazione elettrica cui è collegata la macchina è attiva? Controllare provando con un altro apparecchio (ad esempio, lampada da tavolo). La spina di alimentazione è stata collegata correttamente all’ alimentazione elettrica? Manca la corrente? Fusibile bruciato?

Il portellone è stato chiuso perfettamente? La macchina è stata opportunamente attivata (sia collegata all’ alimentazione sia attivata localmente)? È stato selezionato il tempo o il programma di asciugatura? La macchina è stata riattivata dopo aver aperto il portellone? La macchina ha smesso di funzionare perché la vaschetta dell’ acqua è piena e deve essere svuotata? L’asciugatrice fa molto rumore… Spegnere l’asciugatrice e rivolgersi al Servizio Assistenza. La spia pulizia filtro è accesa… Si deve pulire il filtro? La spia vaschetta dell'acqua è accesa… Si deve svuotare la vaschetta dell’acqua? Se il problema persiste anche dopo aver effettuato tutti i controlli consigliati, rivolgersi al Servizio Assistenza. Sarà a disposizione per suggerire eventuali soluzioni per telefono o per fissare la visita del tecnico in base alle condizioni di garanzia. Si ricorda che l’intervento del tecnico può essere soggetto a pagamento nel caso la macchina: risulti perfettamente funzionante. non sia stata installata secondo quanto indicato nelle istruzioni d’installazione. sia stata utilizzata in modo improprio. Utilizzare sempre ricambi originali, disponibili direttamente presso il Servizio Assistenza. Ricambi Servizio assistenza clienti Quale può essere la causa...27

Per assistenza e riparazioni, rivolgersi al tecnico del Servizio Assistenza più vicino. Apponendo la marcatura su questo prodotto, dichiariamo, sotto la nostra responsabilità, di ottemperare a tutti i requisiti relativi alla tutela di sicurezza, salute e ambiente previsti dalla legislazione europea in essere per questo prodotto. Per garantire la sicurezza al momento dello smaltimento di una asciugatrice, scollegare la spina dell’alimentazione dalla presa, tagliare il cavo dell’alimentazione di rete e distruggerlo insieme alla spina. Per evitare che i bambini possano rimanere intrappolati all'interno dell'asciugatrice, rompere i cardini o la chiusura dell’oblò. La ditta costruttrice declina ogni responsabilità per eventuali errori di stampa contenuti nel libretto presente in questo prodotto. Si riserva inoltre il diritto di apportare le modifiche che si renderanno utili ai propri prodotti senza compromettere le caratteristiche essenziali. Garanzia Il prodotto è garantito, oltre che ai sensi di legge, alle condizioni e nei termini riportati sul certificato di garanzia convenzionale inserito nel prodotto. Il certificato dovrà essere conservato e mostrato al nostro Centro di Assistenza Tecnica Autorizz ato, in caso di necessità, insieme allo scontrino comprovante l’acquisto dell’elettrodomestico

Puoi consultare le condizioni di garanzia anche sul nostro sito internet. Per ottenere assistenza compila l’apposito form on- line oppure contattaci al numero che trovi indicato nella pagina di assistenza del nostro sito internet. Servizio assistenza tecnicaHaie,Gebrauchsanleitung Einbau-Trockner
