Tipo di prodotto	Levigatrice lucidatrice
Marca	Einhell
Modello	BT-PO 1100/2 E
Tensione di alimentazione	230-240 V ~ 50 Hz
Potenza assorbita	1100 W
Velocità di rotazione	1000-3500 giri/min (variabile)
Diametro del piatto	180 mm
Filettatura di collegamento	M14
Peso	2,4 kg
Livello di pressione acustica	88,8 dB(A)
Livello di potenza acustica	98,8 dB(A)
Valore di emissione di vibrazioni (levigatura)	3,945 m/s²
Valore di emissione di vibrazioni (lucidatura)	2,8 m/s²
Funzioni principali	Levigatura, lucidatura, affilatura
Variatore di velocità	Elettronico con display digitale
Blocco mandrino	Sì
Impugnatura supplementare	Sì, inclusa
Accessori forniti	Piatto lucidatura/levigatura, spugna, copertura sintetica, dischi abrasivi grana 60/80/120, chiave a brugola, vite M10x20
Classe di protezione	II / doppio isolamento
Manutenzione	Pulizia regolare con panno umido, nessun prodotto aggressivo
Pezzi di ricambio	Spazzole di carbone, piatto, dischi abrasivi
Garanzia	24 mesi (uso non professionale)

Domande frequenti - BT-PO 1100/2 E EINHELL

Come cambiare il disco abrasivo?

Scollegare l'apparecchio. Utilizzare la chiave a brugola per svitare la vite al centro del piatto. Sostituire il disco e riavvitare saldamente.

Che velocità usare per lucidare?

Per applicare la pasta lucidante: circa 1000 giri/min. Per la lucidatura a specchio: 1000-1100 giri/min. Per ripulire: 1400 giri/min. Utilizzare il variatore di velocità per regolare.

Posso usare questa levigatrice per metallo?

Sì, con il disco abrasivo adatto (grana appropriata). Indossare sempre una maschera antipolvere e occhiali protettivi.

Come pulire l'apparecchio?

Scollegare la macchina. Pulire con un panno umido e un po' di sapone neutro. Non utilizzare prodotti aggressivi ed evitare che l'acqua penetri all'interno.

Cosa fare se la levigatrice non si avvia?

Verificare che la presa di corrente funzioni e che il cavo non sia danneggiato. Assicurarsi che il variatore di velocità sia azionato dopo l'accensione. Se il problema persiste, contattare il servizio post-vendita.

Qual è la durata delle spazzole di carbone?

Dipende dall'uso. Se compaiono scintille eccessive, farle controllare da un elettricista. La sostituzione deve essere effettuata da un professionista.

Come utilizzare la funzione di lucidatura?

Fissare la spugna o la pelle di lucidatura sul piatto. Applicare la pasta lucidante sul disco, non direttamente sulla superficie. Lavorare a velocità moderata senza eccessiva pressione.

Il livello sonoro è elevato?

Il livello di pressione acustica è di 88,8 dB(A). Indossare sempre una protezione acustica per evitare danni all'udito.

Posso ordinare pezzi di ricambio?

Sì, tramite il sito www.isc-gmbh.info. Indicare il tipo di apparecchio, il numero articolo, il numero di identificazione e il numero del pezzo.

Come evitare vibrazioni eccessive?

Utilizzare l'apparecchio in buone condizioni, non sovraccaricarlo e lavorare con pressione moderata. Indossare guanti per ridurre la trasmissione delle vibrazioni.

MANUALE UTENTE BT-PO 1100/2 E EINHELL

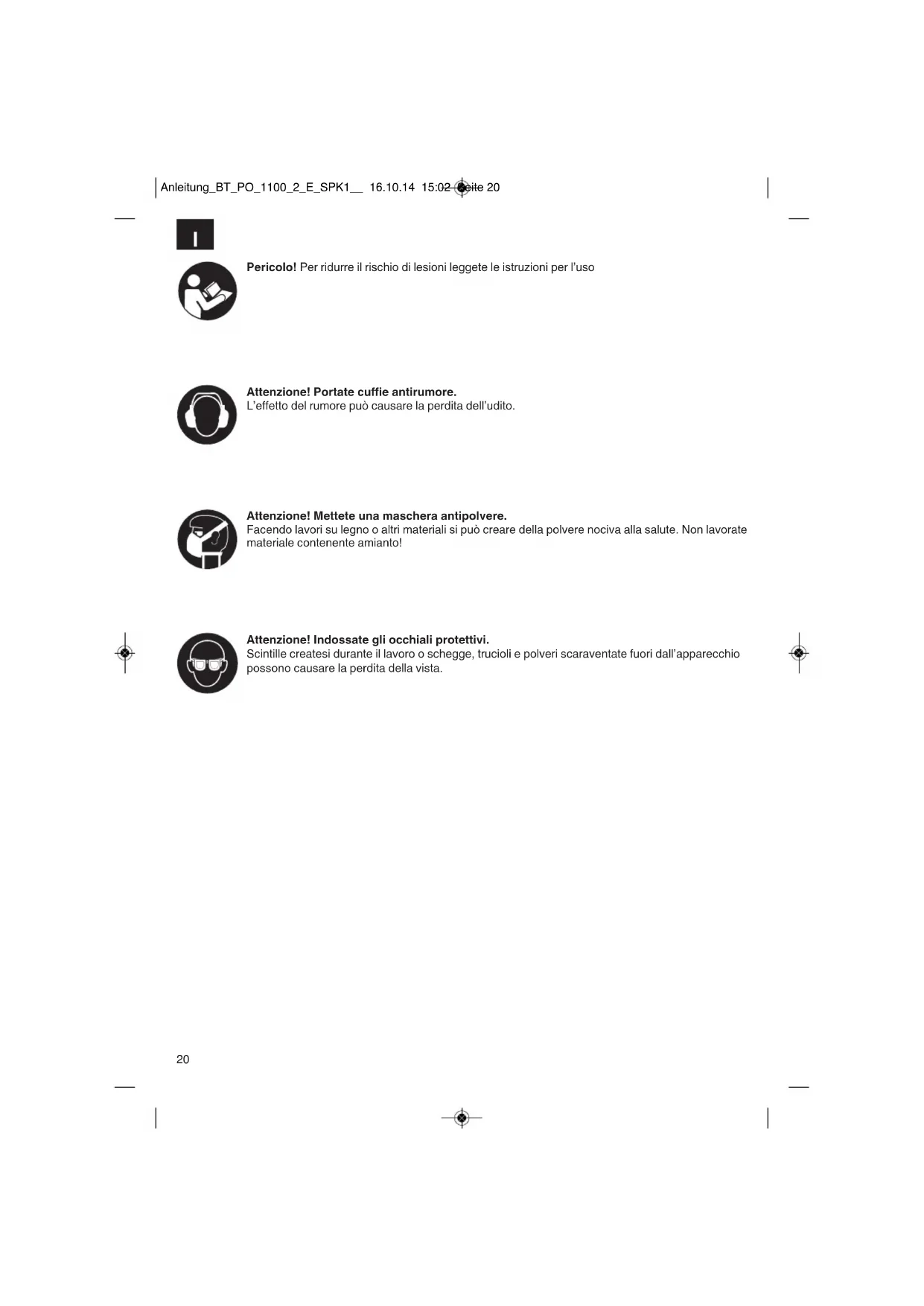

Pericolo! Per ridurre il rischio di lesioni leggete le istruzioni per l'uso

Attenzione! Portate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Attenzione! Mettete una maschera antipolvere.

Facendo lavori su legno o altri materiali si può creare della polvere nociva alla salute. Non lavorate materiale contenente amianto!

Attenzione! Indossate gli occhiali protettivi.

Scintille createsi durante il lavoro o schegge, trucioli e polveri scaraventate fuori dall'apparecchio possono causare la perdita della vista.

Pericolo!

Nell'usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesioni e danni. Quindi leggete attentamente queste istruzioni per l'uso. Conservatele bene per avere a disposizione le informazioni in qualsiasi momento. Se date l'apparecchio ad altre persone consegnate loro queste istruzioni per l'uso insieme all'apparecchio! Non ci assumiamo alcuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell'opuscolo allegato.

Pericolo!

Leggete tutte le avvertenze di sicurezza e le istruzioni.

Dimenticanze nel rispetto delle avvertenze di sicurezza e delle istruzioni possono causare scosse elettriche, incendi e/o gravi lesioni.

Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

2. Elementi forniti (Fig. 1)

1. Smerigliatrice e lucidatrice

2. Impugnatura addizionale

3. Disco di lucidatura / smerigliatura

4. Disco spugna

5. Cuffia sintetica

6. Disco abrasivo K = 60

7. Disco abrasivo K = 80

8. Disco abrasivo K = 120

9. Brugola 8 mm

10. Vite ad esagono cavo M 10 x 20 mm (2 pz.)

●Avvertenze di sicurezza

●Istruzioni per l'uso originali

●Aprite l'imballaggio e togliete con cautela l'apparecchio dalla confezione.

●Togliete il materiale d'imballaggio e anche i fermi di trasporto / imballo (se presenti).

- Controllate che siano presenti tutti gli elementi forniti.

- Verificate che l'apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l'imballaggio fino alla scadenza della garanzia.

Pericolo!

L'apparecchio e il materiale d'imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, film e piccoli pezzi! Sussiste pericolo di ingerimento e soffocamento!

3. Descrizione dell'apparecchio (Fig. 2)

1. Bloccaggio del mandrino

2. Impugnatura anteriore

3. Interruttore ON/OFF

4. Regolazione numero di giri

5. Impugnatura posteriore

6. Cavo di alimentazione

7. Disco di lucidatura / smerigliatura

8. Indicatore numero di giri

4. Utilizzo proprio

L'apparecchio è adatto per levigare superfici verniciate come anche per smerigliare legno, ferro, plastica e materiali simili usando i rispettivi fogli abrasivi..

L'apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L'utilizzatore/l'operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego professionale, artigianale o industriale. Non ci assumiamo alcuna garanzia quando l'apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

Rischi residui

Anche nel caso di utilizzo a regola d'arte dell'apparecchio resta comunque un certo rischio residuo che non può essere escluso. Visto il tipo e il funzionamento dell'apparecchio ne possono risultare i seguenti potenziali pericoli:

- contatto con il disco non protetto (lesione da taglio)

- impigliamento nel disco ancora in rotazione (lesione da taglio)

●parti del disco scagliate all'intorno (lesione da taglio o contusione)

●parti del materiale da lavorare scagliate all'intorno (lesione da taglio o contusione)

I

●pericolo di incendio causato da scintille

●danni all'udito se non si indossano le cuffie antirumore prescritte (perdita dell'udito)

●inalazione di particelle di materiale di asporto e del disco prodotte durante il lavoro

- scossa elettrica in caso di contatto con componenti elettrici non isolati.

Il mancato rispetto delle disposizioni contenute nelle istruzioni per l'uso può provocare altri rischi residui in caso di uso improprio.

5. Caratteristiche tecniche

Tensione di rete: 230-240 V \~ 50 Hz

Potenza assorbita: 1100 W

Numero giri: 1000-3500 min

Platorello di levigatura / smerigliatura ∅: 180 mm

Filetto di collegamento: M14

Isolamento di protezione: Il / ☐

Peso: 2,4 kg

Pericolo!

Rumore e vibrazioni

I valori del rumore e delle vibrazioni sono stati rilevati secondo la norma EN 60745-2-3.

Livello di pressione acustica L_pA 88,8 dB (A)

Incertezza K_pA 3 dB

Livello di potenza acustica L_WA 98,8 dB (A)

Incertezza K_WA 3 dB

Portate cuffie antirumore.

L'effetto del rumore può causare la perdita dell'udito.

Valori complessivi delle vibrazioni (somma vettoriale delle tre direzioni) rilevati secondo la norma EN 60745-2-3.

Valore emissione vibrazioni a_h/DS = 3,945 ~m/s^2

Incertezza K = 1,5 m/s²

Modalità operativa: smerigliatura con foglio abrasivo

Valore emissione vibrazioni a_h/P = 2,8 m/s^2

Incertezza K = 1,5 m/s²

Modalità operativa: Lucidatura

Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova normalizzato e può variare a seconda del modo in cui l'elettroutensile viene utilizzato e, in casi eccezionali, può essere superiore al valore riportato.

Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi.

Il valore di emissione di vibrazioni indicato può essere utilizzato anche per una valutazione preliminare dei rischi.

Attenzione!

Limitate al minimo lo sviluppo di rumore e le vibrazioni!

●Utilizzate soltanto apparecchi in perfetto stato.
●Eseguite regolarmente la manutenzione e la pulizia dell'apparecchio.
●Adattate il vostro modo di lavorare all'apparecchio.
●Non sovraccaricate l'apparecchio.
●Fate eventualmente controllare l'apparecchio.
●Spegnete l'apparecchio se non lo utilizzate.
- Indossate i guanti.

6. Prima della messa in esercizio

Prima di inserire la spina nella presa di corrente assicuratevi che i dati sulla targhetta di identificazione corrispondano a quelli di rete.

Avvertenza!

6.1 Montaggio (Fig. 6)

Prima delle operazioni di montaggio staccate la spina dalla presa di corrente.

7. Uso

Fissate bene il pezzo da lavorare. Fate attenzione che il pezzo da lavorare sia fissato con un dispositivo di serraggio o una morsa a vite in modo tale da non scivolare.

7.1 Interruttore ON/OFF

L'apparecchio viene acceso (I) ovvero spento (0) tramite l'interruttore ON/OFF (Fig. 3 / Pos. 3).

L'apparecchio inizia a funzionare solo dopo

l'azionamento della regolazione numero di giri (vedi sezione 7.4).

7.2 Impiego come levigatrice Quando usate cere e lucidanti, osservate le istruzioni del produttore!

ATTENZIONE!

Per evitare di danneggiare la superficie da lucidare, fate sempre attenzione ai seguenti punti:

• Accertatevi sempre che gli accessori per la lucidatura vengano fissati esattamente al centro del disco di lucidatura/levigatura.
• Prima dell'accensione dell'apparecchio controllate che gli accessori siano fissati saldamente.
  ●Fate in modo che le superfici da lavorare non vengano mai in contatto con i bordi laterali del disco di lucidatura/levigatura.
  Per la lucidatura selezionate sul regolatore (Fig. 3/Pos. 4) al massimo i seguenti numeri di giri:
• Applicazione di pasta lucidante: ca. 1.000min
• Lucidatura a specchio: ca. 1.000-1.100min
• Lucidatura fine: ca. 1.400min

Qualora non vengano rispettate le suddette avvertenze il produttore non si assume nessuna responsabilità.

Facile sostituzione degli accessori per la lucidatura grazie al fissaggio a velcro.

• Per applicare il lucidante usate il disco spugna (Fig. 7).
  ●Fate attenzione che questo sia completamente privo di sporco.
• Distribuire il preparato lucidante sul disco in modo uniforme. Non applicare il preparato lucidante direttamente sulla superficie dal lucidare.
• Accendere o spegnere la lucidatrice solo se l'utensile è appoggiato sulla superficie da lucidare.
  ●Fare passare la prolunga sulla propria spalla e lucidare prima le superfici più grandi e pianee, come per es. il cofano del motore, il coperchio del vano bagagli ed il tetto.
  ●Lavorare con movimenti uniformi.

• Importante! Appoggiare solamente l'apparecchio sulla superficie da lucidare e non esercitare pressione!
  ●Poi continuare con la lucidatura delle superfici più piccole (per es. le porte).

• Per la lucidatura finale usate il disco in pelo (Fig. 8).
  ●Fate anche qui attenzione che questo sia completamente privo di sporco.
  ●Togliere ora la pellicola di lucidante rimasta seguendo lo stesso ordine in cui essa è stata applicata.

- Attenzione! Nel lavorare non esercitare pressione!

Consigli per la manutenzione

●Per una protezione ottimale della vernice dell'auto si consiglia di lucidarla da 2 a 3 volte l'anno.
●Lavare l'autovettura almeno ogni 2 settimane. Evitare di usare comuni detersivi perché questi potrebbero rovinare la vernice e sciogliere lo stra to di cera.
●Lavare l'automobile con una spugna pulita cominciando dal tetto e scendendo verso i parafanghi.
- Si consiglia di togliere ogni giorno gli insetti, lo sterco degli uccelli e le macchie di catrame dalla superficie verniciata.
- Per evitare che il detergente per il vetro rovini la superficie verniciata si consiglia di spruzzarlo direttamente sullo straccio e non sui finestrini.

7.3 Impiego come smerigliatrice

Per levigare utilizzate gli acclusi dischi abrasivi (Fig. 9).

Facile sostituzione degli accessori per la levigatura grazie al fissaggio a velcro.

- Appoggiare il platorello di levigatura con tutta la superficie.

- Accendete l'utensile e, esercitando una pressione moderata sul pezzo da lavorare, eseguire dei movimenti rotatori oppure in senso trasversale e longitudinale.

- Per una levigatura grossolana si consiglia una grana grossa, per il finishing invece una grana più fine. Eseguite delle prove per vedere qual è la grana migliore.

7.4 Regolazione del numero dei giri (Fig. 3)

Con la regolazione del numero dei giri potete impostare il numero dei giri desiderato per il lavoro. Premendo il tasto „+“ si aumenta il numero dei giri. Premendo il tasto „-” si diminuisce il numero dei giri. Il numero dei giri impostato potete leggerlo sul display (8).

Numero dei giri impostato = indicatore x 100

8. Sostituzione del cavo di alimentazione

Pericolo!

Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualificata al fine di evitare pericoli.

9. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

Pericolo!

Prima di qualsiasi lavoro di pulizia staccate la spina dalla presa di corrente.

9.1 Pulizia

• Tenete il più possibile i dispositivi di protezione, le fessure di aerazione e la carcassa del motore liberi da polvere e sporco. Strofinate l'apparecchio con un panno pulito o soffiatelo con l'aria compressa a pressione bassa.
• Consigliamo di pulire l'apparecchio subito dopo averlo usato.
  ●Pulite l'apparecchio regolarmente con un panno asciutto ed un po' di sapone. Non usate detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plastica dell'apparecchio. Fate attenzione che non possa penetrare dell'acqua nell'interno dell'apparecchio.
  ●Lavate gli accessori per la lucidatura solo a mano e fateli asciugare all'aria. A tale scopo usate solo detergente delicato ed un panno umido.

9.2 Spazzole al carbone

In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricista. Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista.

9.3 Manutenzione

All'interno dell'apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

9.4 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

●modello dell'apparecchio
●numero dell'articolo dell'apparecchio
●numero d'ident. dell'apparecchio
- numero del pezzo di ricambio del ricambio necessitato.

Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

10. Smaltimento e riciclaggio

L'apparecchio si trova in una confezione per evitare i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò essere utilizzato di nuovo o riciclato.

L'apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Consegnate i pezzi difettosi allo smaltimento di rifiuti speciali. Per informazioni rivolgetevi ad un negozio specializzato o all'amministrazione comunale!

Fare! Læs betjeningsvejledningen for at reducere risikoen for personskade

①Solo per paesi membri dell'UE

Non gettate gli utensili elettrici nei rifiuti domestici.

Secondo la Direttiva europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche e l'applicazione nel diritto nazionale gli elettroutensili usati devono venire raccolti separatamente e smaltiti in modo ecologico.

Alternativa di riciclaggio alla richiesta di restituzione

Il proprietario dell'apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l'apparecchio. L'apparecchio vecchio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifiuti. Non ne sono interessati gli accessori e i mezzi ausiliari senza elementi elettrici forniti insieme ai vecchi apparecchi.

La ristampa o l'ulteriore riproduzione, anche parziale, della documentazione o dei documenti d'accompagnamento dei prodotti è consentita solo con l'esplicita autorizzazione da parte della ISC GmbH.

DK N

i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l'apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all'indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato. Per la rivendicazione dei diritti di garanzia vale quanto segue:

1. Queste condizioni di garanzia regolano ulteriori prestazioni di garanzia. La presente garanzia non tocca i vostri diritti al ricorso in garanzia previsti dalla legge. Le nostre prestazioni di garanzia sono per voi gratuite.
2. La prestazione di garanzia riguarda esclusivamente i difetti dell'apparecchio provatamente riconducibili a errori del materiale o di produzione ed è limitata, a nostra discrezione, all'eliminazione di questi difetti o alla sostituzione dell'apparecchio.

Tenete presente che i nostri apparecchi non sono stati costruiti per l'impiego artigianale, professionale o imprenditoriale. Pertanto un contratto di garanzia non viene concluso se l'apparecchio è stato usato entro il periodo di garanzia in attività artigianali, imprenditoriali o industriali o se è stato sottoposto a sollecitazioni equivalenti.

1. Sono esclusi dalla nostra garanzia:

2. Danni all'apparecchio causati dalla mancata osservanza delle istruzioni di montaggio o per un'installazione non corretta, dalla mancata osservanza delle istruzioni per l'uso (come ad es. collegamento a una tensione di rete o a un tipo di corrente non corretti), dalla mancata osservanza delle norme relative alla manutenzione e alla sicurezza, dall'esposizione dell'apparecchio a condizioni ambientali anomale o per la mancata esecuzione di pulizia e manutenzione.

3. Danni all'apparecchio dovuti a usi impropri o illeciti (come per es. sovraccarico dell'apparecchio o utilizzo di utensili di ricambio o accessori non consentiti), alla penetrazione di corpi estranei nell'apparecchio (come per es. sabbia, pietre o polvere, danni dovuti al trasporto), all'impiego della forza o a influssi esterni (come per es. danni causati da caduta).

4. Danni all'apparecchio o a parti di esso da ricondurre a un'usura comune, dovuta all'uso o di altro tipo naturale.

5. Il periodo di garanzia è 24 mesi e inizia a partire dalla data di acquisto dell'apparecchio. I diritti di garanzia devono essere fatti valere prima della scadenza del periodo di garanzia, entro due settimane dopo avere accertato il difetto. È esclusa la rivendicazione di diritti di garanzia dopo la scadenza del relativo periodo. La riparazione o la sostituzione dell'apparecchio non comporta una proroga del periodo di garanzia e con questa prestazione per l'apparecchio o per pezzi di ricambio eventualmente installati non inizia un nuovo periodo di garanzia. Ciò vale anche nel caso in cui si ricorra a un servizio sul posto.

6. Per rivendicare il diritto di garanzia vi preghiamo di denunciare l'apparecchio difettoso sul sito internet: www.isc-gmbh.info. Se il difetto dell'apparecchio rientra nella nostra prestazione di garanzia, ricevete prontamente l'apparecchio riparato o un apparecchio nuovo.

Naturalmente effettuiamo a pagamento anche riparazioni sull'apparecchio che non rientrano o non rientrano più nella garanzia. A tale scopo inviate l'apparecchio all'indirizzo del nostro Centro Assistenza.

Per parti mancanti, di consumo e soggette a usura rimandiamo alle limitazioni di questa garanzia secondo le informazioni sul Servizio Assistenza di queste istruzioni per l'uso.

DK N GARANTIBEVIS

Kære kunde!
