BEDIENUNGSANLEITUNG BT-PO 1100/2 E EINHELL

Art.-Nr.: 20.932.62 I.-Nr.: 11014 BT-PO 1100/2 E

Originalbetriebsanleitung Polier- und Schleifmaschine

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 23

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 34

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 45

Gefahr! Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 56

Gefahr! Beim Benutzen von Geräten müssen einige Si- cherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Bedienungsanleitung/ Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungs-anleitung/Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

1. Sicherheitshinweise

Die entsprechenden Sicherheitshinweise finden Sie im beiliegenden Heftchen! Gefahr! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhal-tung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/ oder schwere Verletzungen verursachen zur Folge haben. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

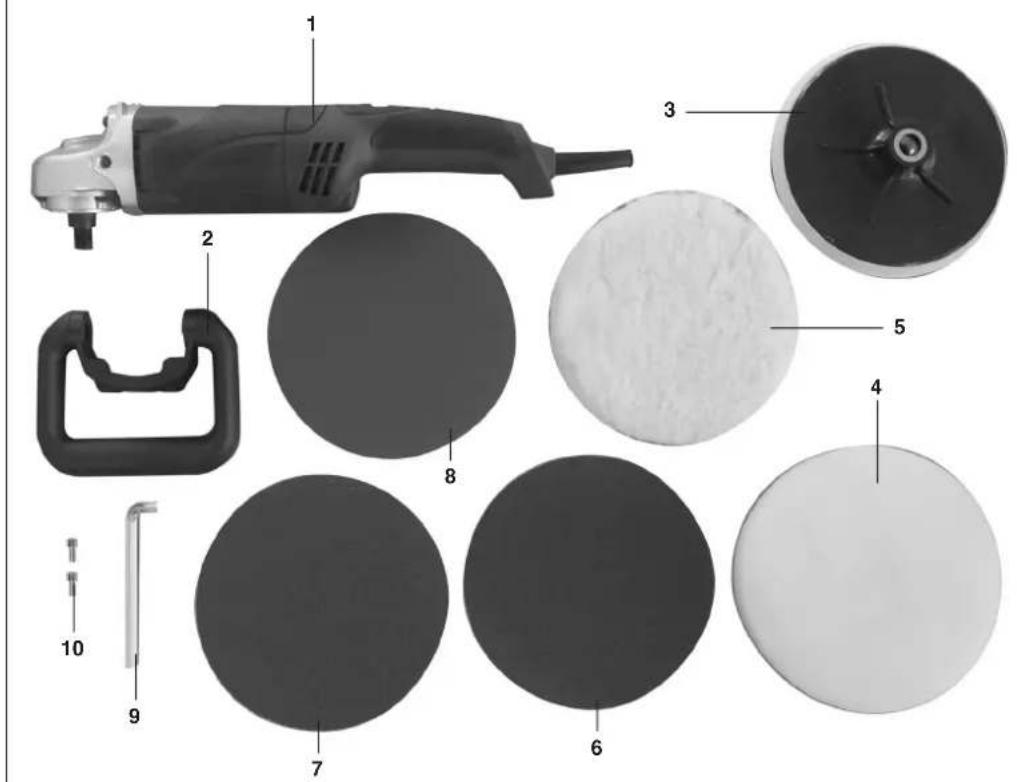

2. Lieferumfang (Abb. 1)

1. Schleif- und Poliermaschine

4. Schaumstoffaufsatz

5. Synthetik Polieraufsatz

6. Schleifaufsatz K = 60

7. Schleifaufsatz K = 80

8. Schleifaufsatz K = 120

n Sicherheitshinweise n Originalbetriebsanleitung n Öffnen Sie die Verpackung und nehmen Sie das Gerät vorsichtig aus der Verpackung. n Entfernen Sie das Verpackungsmaterial sowie Verpackungs-/ und Transportsicherungen (falls vorhanden). n Überprüfen Sie, ob der Lieferumfang vollständig ist. n Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden. n Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Gefahr! Gerät und Verpackungsmaterial sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr!

3. Gerätebeschreibung (Abb. 2)

1. Spindelarretierung

2. Vorderer Handgriff

4. Bestimmungsgemäße Verwendung

Das Gerät ist zum Polieren von lackierten Oberflächen sowie zum Schleifen von Holz, Eisen, Kunststoff und ähnlichen Werkstoffen unter Verwendung des entsprechenden Schleifpapiers geeignet. Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestim- mungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller. Bitte beachten Sie, dass unsere Geräte be- stimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird. Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 67

Gefahr! Restrisiken Auch bei sachgemäßer Verwendung des Gerätes bleibt immer ein gewisses Restrisiko, das nicht ausgeschlossen werden kann. Aus der Art und Konstruktion des Gerätes können die folgenden potentiellen Gefährdungen abgeleitet werden: n Kontakt mit der ungeschützten Scheibe (Schnittverletzung) n Hineingreifen in die noch drehende Scheibe (Schnittverletzung) n Wegschleudern von Teilen der Scheibe (Schnitt- oder stumpfe Verletzung) n Wegschleudern von Teilen des zu bearbeitenden Materials (Schnitt- oder stumpfe Verletzung) n Feuergefahr durch Funkenflug n Schädigung des Gehöres, wenn kein vorge- schriebener Gehörschutz getragen wird (Gehörverlust) n Einatmen von Schleifpartikeln von Material und Scheibe n elektrischer Schlag bei Berühren von nicht isolierten elektrischen Bauteilen. Werden die in Ihrer Gebrauchsanweisung enthaltenen Anweisungen nicht beachtet, können aufgrund unsachgemäßer Benutzung andere Restrisiken auftreten

Netzspannung: 230-240 V~ 50 Hz Aufnahmeleistung: 1100 W Drehzahl: 1000-3500 min

Polierteller: 180 mm Anschlussgewinde: M14 Schutzisoliert II / 쓑 Gewicht: 2,4 kg Gefahr! Geräusch und Vibration Die Geräusch- und Vibrationswerte wurden entsprechend EN 60745-2-3 ermittelt. Schalldruckpegel L

88,8 dB(A) Unsicherheit K

3 dB Schallleistungspegel L

98,8 dB(A) Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Richtungen) ermittelt entsprechend EN 60745-2-3. Schwingungsemissionswert a h, DS = 3,945 m/s

Unsicherheit K = 1,5 m/s

Betriebsart: Schleifen mit Schleifblatt Schwingungsemissionswert a h, P = 2,8 m/s

Unsicherheit K = 1,5 m/s

Betriebsart: Polieren Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann sich, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, ändern und in Ausnahmefällen über dem angegebenen Wert liegen. Der angegebene Schwingungsemissionswert kann zum Vergleich eines Elektrowerkzeuges mit einem anderen verwendet werden. Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Beeinträchtigung verwendet werden. Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum! n Verwenden Sie nur einwandfreie Geräte. n Warten und reinigen Sie das Gerät regelmäßig. n Passen Sie Ihre Arbeitsweise dem Gerät an. n Überlasten Sie das Gerät nicht. n Lassen Sie das Gerät gegebenenfalls über- prüfen. n Schalten Sie das Gerät aus, wenn es nicht benutzt wird. n Tragen Sie Handschuhe.

6. Vor Inbetriebnahme

Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen. Warnung!

6.1 Montage (Abb. 6)

Ziehen Sie vor den Montagearbeiten den Netzstecker Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 78

Sichern Sie das Werkstück. Achten Sie darauf, dass das zu bearbeitende Werkstück mit einer Spannvorrichtung oder einem Schraubstock gegen Wegrutschen gesichert ist.

7.1 Ein- /Ausschalten des Gerätes

Das Gerät wird durch den Ein- /Ausschalter (Abb. 3 / Pos. 3) ein-(I) bzw. ausgeschaltet (0). Das Gerät läuft aber erst nach Betätigung der Drehzahlregelung (s. Abschnitt 7.4) los.

7.2 Verwendung als Poliermaschine

Beachten Sie bei Benutzung von Wachs- und Poliermitteln die Anleitung des Herstellers! ACHTUNG! Um Beschädigungen an den zu polierenden Werkstückflächen zu vermeiden, beachten Sie unbedingt die folgenden Punkte: n Achten Sie darauf, dass der Polieraufsatz immer exakt mittig auf dem Polier-/Schleifteller befestigt wird. n Überprüfen Sie vor dem Einschalten des Gerätes den festen Sitz der Aufsätze. n Die zu bearbeitende Fläche nie mit dem seitlichen Rand des Polier-/Schleiftellers berühren. n Wählen Sie zum Polieren mit dem Dreh- zahlregler (Abb. 3/Pos. 4) maximal die nachfolgenden Drehzahlen: - Politur einarbeiten: ca. 1000 min

- Hochglanzpolieren: ca. 1000-1100 min

- Aufpolieren ca. 1400 min

Bei Nichtbeachtung der vorstehenden Hinweise übernimmt der Hersteller keinerlei Haftung. Problemloses Wechseln der Polieraufsätze durch Klettverschluss. - Zum Auftragen des Poliermittels verwenden Sie den Schaumstoffaufsatz (Abb. 7). n Achten Sie darauf, dass dieser frei von Verunreinigungen ist. n Verteilen Sie das Poliermittel gleichmäßig auf dem Polierteller (Das Poliermittel nicht direkt auf die zu Polierende Fläche auftragen). n Schalten Sie die Poliermaschine nur ein- oder aus, wenn das Gerät auf der zu Polierenden Fläche aufliegt. n Legen Sie sich das Verlängerungskabel über Ihre Schulter und bearbeiten Sie zunächst die ebenen und großen Flächen, wie z.B. Motorhaube, Kofferraumdeckel und Dach. n Arbeiten Sie mit gleichmäßigen Bewegungen. n Wichtig! Die Poliermaschine auf der Polierfläche aufliegen lassen, kein Anpressdruck! n Anschließend gehen Sie zur Bearbeitung der kleineren Flächen über (z.B. Türen). - Zum Fertigpolieren verwenden Sie den Fellaufsatz (Abb. 8) n Achten Sie auch hier, dass dieser frei von Verunreinigungen ist. n Entfernen Sie die Polierschicht in gleicher Reihenfolge, wie Sie das Poliermittel aufge- tragen haben. n Achtung! Üben Sie keinen Druck auf die Poliermaschine aus! Pflege-Tipps n Für optimalen Lackschutz sollten Sie Ihren Wagen 2- bis 3- mal im Jahr Polieren. n Waschen Sie Ihren Wagen mindestens alle 2 Wochen. Vermeiden Sie die Benutzung von Haushaltswaschmitteln, da diese den Lack beschädigen können und die Wachs-schicht ablösen. n Waschen Sie Ihren Wagen mit einem sauberen Schwamm. Arbeiten sie von oben nach unten. n Insekten, Vogelkot und Teerflecken sollten täglich von der Lackoberfläche entfernt werden. n Damit das Glasreinigungsmittel nicht die Lackfläche benetzt, sollte es auf das Waschtuch gesprüht werden, nicht direkt auf die Fensterfläche.

7.3 Verwendung als Schleifmaschine

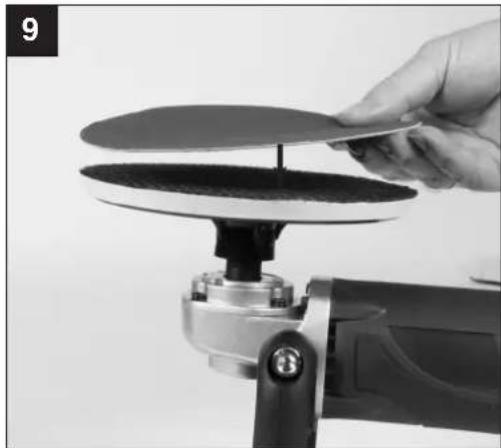

Zum Schleifen verwenden Sie die mitgelieferten Schleifaufsätze (Abb. 9). Problemloses Wechseln der Schleifaufsätze durch Klettverschluss. n Schleifteller mit der ganzen Fläche aufsetzen. n Maschine einschalten und mit mäßigem Druck über das Werkstück kreisende oder Quer- und Längsbewegungen ausführen. n Zum Grobschliff wird eine grobe, für Fein- schliff eine feinere Körnung empfohlen. Durch Schleifversuche kann die günstigste Körnung ermittelt werden. Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 89

7.4 Drehzahlregelung (Abb. 3)

Mit der Drehzahlregulierung können Sie die gewünschte Arbeitsdrehzahl einstellen. Durch Drücken der Taste „+“ erhöht sich die Drehzahl. Durch Drücken der Taste „-” verringert sich die Drehzahl. Die eingestellte Drehzahl können Sie dem Display (8) entnehmen. Eingestellte Drehzahl = Anzeige x 100

8. Austausch der Netzanschlussleitung

Gefahr! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

9. Reinigung, Wartung und

Ersatzteilbestellung Gefahr! Ziehen Sie vor allen Reinigungsarbeiten den Netzstecker.

n Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus. n Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen. n Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann. n Die Polieraufsätze nur mit der Hand waschen und Lufttrocknen lassen. Verwenden Sie dafür nur milde Seife und einen feuchten Lappen.

Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden.

Im Geräteinneren befinden sich keine weiteren zu wartenden Teile.

9.4 Ersatzteilbestellung:

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: n Typ des Gerätes n Artikelnummer des Gerätes n Ident-Nummer des Gerätes n Ersatzteilnummer des erforderlichen Ersatzteils Aktuelle Preise und Infos finden Sie unter www.isc-gmbh.info

10. Entsorgung und Wiederverwertung

Das Gerät befindet sich in einer Verpackung um Transportschäden zu verhindern. Diese Verpackung ist Rohstoff und ist somit wieder verwendbar oder kann dem Rohstoffkreislauf zurückgeführt werden. Das Gerät und dessen Zubehör bestehen aus verschiedenen Materialien, wie z.B. Metall und Kunststoffe. Führen Sie defekte Bauteile der Sondermüllentsorgung zu. Fragen Sie im Fachgeschäft oder in der Gemeindeverwaltung nach! Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 910

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 1415

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 1920

DK/N Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 2930

HR/ BIH Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 3940

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 4445

Anleitung_BT_PO_1100_2_E_SPK1__ 16.10.14 15:02 Seite 4950
