MANUALE UTENTE VHC110 NILFISK

MANUALE DI ISTRUZIONI

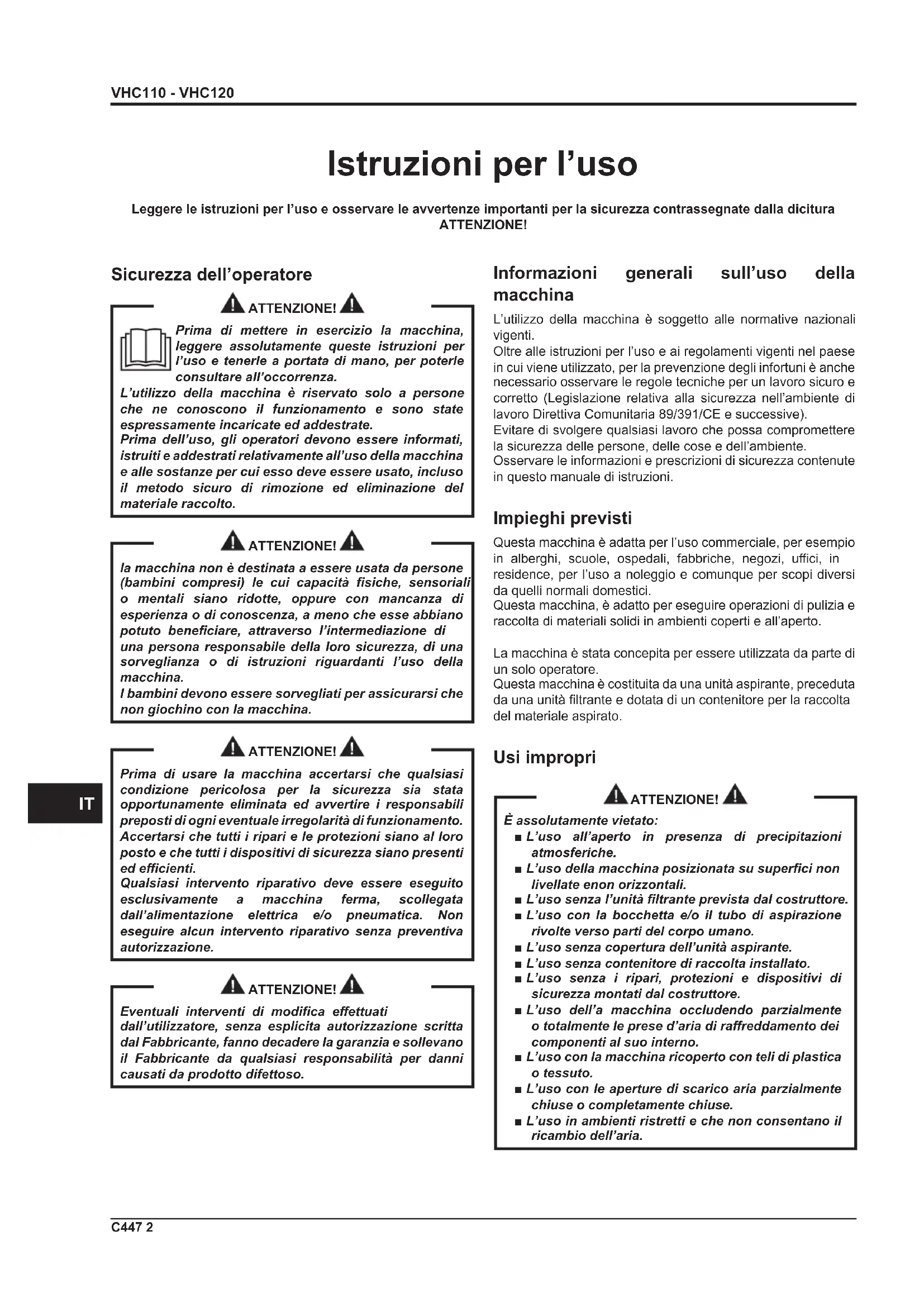

Istruzioni per l’uso Informazioni generali sull’uso della macchina L’utilizzo della macchina è soggetto alle normative nazionali vigenti. Oltre alle istruzioni per l’uso e ai regolamenti vigenti nel paese in cui viene utilizzato, per la prevenzione degli infortuni è anche necessario osservare le regole tecniche per un lavoro sicuro e corretto (Legislazione relativa alla sicurezza nell’ambiente di lavoro Direttiva Comunitaria 89/391/CE e successive). Evitare di svolgere qualsiasi lavoro che possa compromettere la sicurezza delle persone, delle cose e dell’ambiente. Osservare le informazioni e prescrizioni di sicurezza contenute in questo manuale di istruzioni. Impieghi previsti Questa macchina è adatta per l’uso commerciale, per esempio in alberghi, scuole, ospedali, fabbriche, negozi, u󰀩ci, in residence, per l’uso a noleggio e comunque per scopi diversi da quelli normali domestici. Questa macchina, è adatto per eseguire operazioni di pulizia e raccolta di materiali solidi in ambienti coperti e all’aperto. La macchina è stata concepita per essere utilizzata da parte di un solo operatore. Questa macchina è costituita da una unità aspirante, preceduta da una unità ltrante e dotata di un contenitore per la raccolta del materiale aspirato. Usi impropri ATTENZIONE! È assolutamente vietato: ■ L’uso all’aperto in presenza di precipitazioni atmosferiche. ■ L’uso della macchina posizionata su superci non livellate enon orizzontali. ■ L’uso senza l’unità ltrante prevista dal costruttore. ■ L’uso con la bocchetta e/o il tubo di aspirazione rivolte verso parti del corpo umano. ■ L’uso senza copertura dell’unità aspirante. ■ L’uso senza contenitore di raccolta installato. ■ L’uso senza i ripari, protezioni e dispositivi di sicurezza montati dal costruttore. ■ L’uso dell’a macchina occludendo parzialmente o totalmente le prese d’aria di rareddamento dei componenti al suo interno. ■ L’uso con la macchina ricoperto con teli di plastica o tessuto. ■ L’uso con le aperture di scarico aria parzialmente chiuse o completamente chiuse. ■ L’uso in ambienti ristretti e che non consentano il ricambio dell’aria. Leggere le istruzioni per l’uso e osservare le avvertenze importanti per la sicurezza contrassegnate dalla dicitura ATTENZIONE! Sicurezza dell’operatore ATTENZIONE! Prima di mettere in esercizio la macchina, leggere assolutamente queste istruzioni per l’uso e tenerle a portata di mano, per poterle consultare all’occorrenza. L’utilizzo della macchina è riservato solo a persone che ne conoscono il funzionamento e sono state espressamente incaricate ed addestrate. Prima dell’uso, gli operatori devono essere informati, istruiti e addestrati relativamente all’uso della macchina e alle sostanze per cui esso deve essere usato, incluso il metodo sicuro di rimozione ed eliminazione del materiale raccolto. ATTENZIONE! la macchina non è destinata a essere usata da persone (bambini compresi) le cui capacità siche, sensoriali o mentali siano ridotte, oppure con mancanza di esperienza o di conoscenza, a meno che esse abbiano potuto beneciare, attraverso l’intermediazione di una persona responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso della macchina. I bambini devono essere sorvegliati per assicurarsi che non giochino con la macchina. ATTENZIONE! Prima di usare la macchina accertarsi che qualsiasi condizione pericolosa per la sicurezza sia stata opportunamente eliminata ed avvertire i responsabili preposti di ogni eventuale irregolarità di funzionamento. Accertarsi che tutti i ripari e le protezioni siano al loro posto e che tutti i dispositivi di sicurezza siano presenti ed ecienti. Qualsiasi intervento riparativo deve essere eseguito esclusivamente a macchina ferma, scollegata dall’alimentazione elettrica e/o pneumatica. Non eseguire alcun intervento riparativo senza preventiva autorizzazione. ATTENZIONE! Eventuali interventi di modica eettuati dall’utilizzatore, senza esplicita autorizzazione scritta dal Fabbricante, fanno decadere la garanzia e sollevano il Fabbricante da qualsiasi responsabilità per danni causati da prodotto difettoso.VHC110 - VHC120 3 C447

ATTENZIONE! È assolutamente vietato: ■ L’uso nel caso in cui il cavo o la spina siano danneggiati. Se l’apparecchio non funziona come dovrebbe, è caduto, danneggiato, rimasto all’aperto o caduto nell’acqua, riportarlo presso un centro assistenza autorizzato. ■ L’aspirazione di liquidi con macchine non dotate di sistemi originali di arresto specici. ■ Non tirare o trasportare utilizzando il cavo di alimentazione, non utilizzare il cavo come se fosse una maniglia, non chiuderlo in mezzo alle porte, non tirarlo sopra bordi o angoli spigolosi. Non schiacciare il cavo sotto all’apparecchio. Tenere il cavo lontano da superci riscaldate. ■ L’aspirazione dei seguenti materiali:

1. Materiali ardenti (braci, cenere calda, sigarette

(benzina, solventi, acidi, soluzioni alcaline ecc.).

5. Polveri/sostanze e/o loro miscele esplosive e

ad accensione spontanea (polveri di magnesio o di alluminio ecc.). NB: Quanto sopra non considera gli usi dolosi nè questi sono ammessi. Collaudo e garanzia ■ Collaudo Su ogni macchina viene e󰀨ettuato un collaudo nale relativo al suo funzionamento ed alle sue prestazioni; il tutto per garantirne la massima resa durante il lavoro che dovrà svolgere. ■ Garanzia Le clausole della garanzia sono specicate nel contratto di vendita. Istruzioni per le richieste d’intervento In caso di anomalie di funzionamento o di guasti per i quali è necessario l’intervento di tecnici specializzati rivolgersi direttamente al Costruttore o al più vicino centro di Assistenza Tecnica. Esclusione di responsabilità La macchina è stata consegnata all’utente alle condizioni valide al momento dell’acquisto. Per nessun motivo l’utente è autorizzato alla manomissione della macchina. Ad ogni anomalia riscontrata rivolgersi al più vicino centro di assistenza. Ogni tentativo di smontaggio di modica o in generale di manomissione di un qualsiasi componente della macchina da parte dell’utente o da personale non autorizzato ne invaliderà la garanzia e solleverà la ditta costruttrice da ogni responsabilità circa gli eventuali danni sia a persone che a cose derivanti da tale manomissione. Il fabbricante si ritiene altresì sollevato da eventuali responsabilità nei seguenti casi: ■ Non corretta installazione. ■ Uso improprio della macchina da parte di personale non addestrato adeguatamente. ■ Uso contrario alle normative vigenti nel paese di utilizzo. ■ Mancata o scorretta manutenzione prevista. ■ Utilizzo di ricambi non originali o non specici per il modello. ■ Inosservanza totale o parziale delle istruzioni. ■ Non invio del certicato di garanzia. ■ Eventi ambientali eccezionali Versioni e varianti costruttive Varianti ATEX (Z21 - Z1) [ NOTA ] Per queste varianti riferirsi alla rete commerciale del costruttore. Vedere le istruzioni per l’uso “ATEX” per le macchine in variante ATEX. Il costruttore dispone di macchine idonee all’utilizzo in atmosfere potenzialmente esplosive. Tali varianti sono costruite in accordo alle direttive e normative in vigore. Le istruzioni addizionali relative sono fornite assieme alla macchina. Varianti HEPA (AU) Questa macchina può essere dotata di ltro (HEPA). I procedimenti di manutenzione e svuotamento compresa la rimozione del contenitore delle polveri, devono essere espletati solo da personale autorizzato, che deve indossare un abbigliamento protettivo. Non azionare senza il sistema ltrante completo in posizione. Avvertenze generali ATTENZIONE! In caso di emergenza: ■ incidente - guasto - rottura ltro - incendio - ecc. Scollegare l’apparecchiatura dall’alimentazione e richiedere l’intervento di personale specializzato. Nel caso che l’utilizzatore venga in contatto con il prodotto aspirato, vericare le avvertenze riportate sulla scheda tecnica di sicurezza del prodotto stesso, che deve essere messa a disposizione dal datore di lavoro. [ NOTA ] Vericare eventuali sostanze ammesse e la zona di lavoro nel caso di macchine in versione (esecuzione) per liquidi. ATTENZIONE! Le macchine non devono essere usate o immagazzinate all’aperto e in presenza di umidità. Solamente le versioni con controllo di livello possono essere usate per aspirare liquidi, in caso contrario possono essere usati soltanto per aspirare a secco.C447 4

ATTENZIONE! Versione (esecuzione) per liquidi. In caso di fuoriuscita di schiuma o liquido arrestare immediatamente la macchina e richiedere l’intervento di personale specializzato. [ NOTA ] Questi apparecchi non devono essere utilizzati in ambienti corrosivi. Rischi Residui Dopo aver considerato attentamente i pericoli, presenti in tutte le fasi operative della macchina, sono state adottate le misure necessarie ad eliminare, per quanto possibile, i rischi per gli operatori e/o a limitare o a ridurre i rischi derivanti dai pericoli non totalmente eliminabili alla fonte. Durante le operazioni e/o la manutenzione, gli operatori sono esposti a certi rischi residui i quali, per natura delle operazioni stesse, non possono essere completamente eliminati. E’ dunque responsabilità dell’installatore provvedere a ulteriori indicazioni e/o segnali di pericolo necessari in base al luogo d’installazione della macchina e dal materiale manipolato. Dichiarazione CE di Conformità Ogni macchina è corredata dalla Dichiarazione CE di conformità vedi fac-simile g. 17. [ NOTA ] La Dichiarazione di Conformità è un documento della massima importanza e va conservato con estrema cura per essere reso disponibile in caso di richiesta degli Enti di Controllo.VHC110 - VHC120 5 C447

Descrizione della macchina Parti della macchina ed Etichette Figura 1

1. Targhetta identicativa:

Codice Modello, Matricola, Marcatura CE, Anno di costruzione Peso in kg

2. Contenitore di raccolta materiale aspirato

3. Leva di sgancio contenitore materiale aspirato

4. Bocchettone di aspirazione

5. Leva bloccaggio ruota

8. Targa di attenzione

Richiama l’attenzione dell’operatore avvertendolo della necessità di scuotere il ltro solamente con aspiratore spento (vedere anche par. “Scuotiltro primario”).

9. Raccordo per il collegamento all’impianto pneumatico.

Questa macchina genera un forte usso di aria che viene aspirato dalla bocca di aspirazione e fuoriesce dallo scarico. Prima di avviare la macchina, innestare il tubo di aspirazione nell’apposito bocchettone, e innestare sulla parte terminale del tubo l’accessorio adatto al tipo di lavorazione da e󰀨ettuare; prego riferirsi al catalogo accessori del fabbricante o al servizio assistenza. Il diametro dei tubi autorizzati è riportato nella tabella dei dati tecnici. La macchina è dotata di un ltro primario che consente il funzionamento nella maggior parte delle applicazioni. Oltre al ltro primario che trattiene le polveri più comuni, può essere installato un ltro secondario (ltro assoluto). Figura 2 Gli apparecchi destinati ad utilizzo in atmosfere esplosive classicate sono costruiti in accordo con la Direttiva 2014/34/ EU (ATEX):

Optional di trasformazione Sono disponibili diversi tipi di optional di trasformazione della macchina. Gli optionals possono essere richiesti già installati in fase di ordinazione, in alternativa possono essere installati successivamente. Per informazioni, prego riferirsi alla rete commerciale. Le istruzioni per la applicazione e il relativo manuale uso e manutenzione sono forniti assieme agli optionals ATTENZIONE! Usare solo optional originali forniti ed autorizzati. Accessori Sono disponibili diversi accessori; prego riferirsi al catalogo accessori del costruttore. ATTENZIONE! Usare solo accessori originali forniti ed autorizzati dal costruttore. Imballo e disimballo Tutto il materiale spedito è stato accuratamente controllato prima della consegna allo spedizioniere. Al ricevimento della macchina controllare eventuali danni subiti durante il trasporto. In caso a󰀨ermativo sporgere immediato reclamo al trasportatore. Smaltire i materiali di imballaggio in accordo con la legislazione in vigore. Figura 3 Modello A (mm) B (mm) C (mm) kg (*)

VHC110 - VHC120 700 790 1.500 55

(*) Peso con imballo Disimballo, movimentazione, utilizzo e immagazzinaggio Per eseguire il disimballaggio dell’unità aspirante rimuovere i fermi aiutandosi con un martello ed un cacciavite. Rimuovere inoltre tutti i dispositivi di ssaggio previsti dal costruttore in fase di imballaggio utilizzando strumenti adeguati. Sbloccare i freni delle ruote e rimuovere la macchina dalla pedana di sostegno aiutandosi con una rampa di portata adeguata e conducendo l’aspiratore dal manico. Operare su superci piane ed orizzontali. La portata del piano di appoggio deve essere adeguata al peso della macchina. Prevedere ampio spazio intorno all’impianto per poter operare con libertà di movimenti e consentire agevoli interventi da parte degli operatori in previsione di futuri interventi di manutenzione. ATTENZIONE! Il fabbricante non risponde di eventuali danni causati alla macchina durante il sollevamento qualora non venga utilizzata l’attrezzatura per il sollevamento fornita dal costruttore.C447 6

ATTENZIONE! Nel caso vengano fornite più pedane di sostegno, movimentare la pedana di sostegno su cui è ancorata la macchina con un carrello elevatore di idonea portata e procedere al disimballo una volta che essa sia stata adagiata su una supercie piana ed orizzontale e con una portata adeguata al peso dell’aspiratore. Messa in esercizio - collegamento all’impianto pneumatico ATTENZIONE! ■ Prima della messa in esercizio, accertarsi che la macchina non presenti danneggiamenti evidenti. ■ Prima di collegare la macchina alla rete pneumatica accertarsi che questa fornisca aria priva di condensa, e alla pressione richiesta in questo manuale (vedi dati tecnici). ■ Vericare regolarmente l’assenza di danni e sintomi di usura, screpolature o invecchiamento del tubo di collegamento alla rete. ATTENZIONE! Durante il funzionamento evitare di: ■ Calpestare, schiacciare, tirare o danneggiare il tubo di collegamento. ■ In caso di sostituzione del tubo di alimentazione, sostituirlo con uno del tipo uguale a quello originale installato. I responsabili per la sicurezza degli impianti devono vigilare a󰀩nché: ■ Venga evitato ogni uso o manovra impropria; ■ Non vengano rimossi o manomessi i dispositivi di sicurezza; ■ Vengano eseguiti con regolarità gli interventi di manutenzione; ■ Non vengano modicate per alcun motivo le parti di macchina (attacchi, forature, ecc.) per adattarvi ulteriori dispositivi; ■ Vengano utilizzati esclusivamente ricambi originali Nilsk. NOTA E’ responsabilità dell’utente assicurarsi che l’installazione sia conforme alle disposizioni locali vigenti in materia. L’apparecchiatura deve essere installata da personale qualicato che abbia letto e compreso le informazioni quì riportate. ATTENZIONE! L’impianto pneumatico deve prevedere un ltro/ riduttore poiché l’aria alle elettrovalvole deve essere ltrata. La pressione dell’aria deve essere compresa tra un massimo di 6 bar ed un minimo di 4 bar. Regolazione della pressione di alimentazione La macchina è provvista del regolatore di pressione solo se si è acquistato l’optional regolatore di pressione e portaoggetti. ATTENZIONE! Se la procedura di regolazione riportata sotto non viene correttamente rispettata in ogni passaggio o se la manopola viene forzata eccessivamente in direzione della pressione massima (in senso orario) esiste il rischio di danneggiamento del dispositivo e la possibilità di compromettere la sicurezza dell’operatore

1. Regolare la pressione desiderata in funzione delle

prestazioni del compressore di alimentazione

2. Controllare che la tubatura di alimentazione sia di diametro

appropriato, cioè non inferiore ad un diametro nominale di 14 mm, al ne di garantire prestazioni adeguate della macchina

3. Collegare la macchina all’alimentazione dell’aria, quindi

aprire la valvola On/O󰀨. Per modelli dotati di regolatore di pressione

4. Regolare la pressione dell’aria di alimentazione come

segue: - Girare la manopola del regolatore di pressione in direzione della pressione minima (senso anti-orario) no a ne corsa (regolatore chiuso) - Girare la manopola del regolatore di aria in direzione della pressione massima (senso orario) no a raggiungere la pressione voluta e controllare che si mantenga stabile per almeno 3 minuti; premere la manopola per bloccarla. NOTA Se la rotazione in senso orario arriva a ne corsa senza aver raggiunto la pressione desiderata e le condizioni al punto 1 e 2 sono soddisfatte, ssare una pressione di alimentazione inferiore (vedere tabella 1) e ripetere la procedura a partire dal punto “a”. Pressione (Bar) Consumo (NL/min) Portata

Con tubo di aspirazione lunghezza: 3 m, diametro: 50 mmVHC110 - VHC120 7 C447

Aspirazione di sostanze asciutte [ NOTA ] I ltri in dotazione e il sacco di raccolta, se previsto, devono essere installati correttamente. ATTENZIONE! Rispettare le norme di sicurezza relative ai materiali aspirati. Aspirazione di liquidi ATTENZIONE! Rispettare le norme di sicurezza relative ai materiali aspirati. ATTENZIONE! ■ Prima di aspirare liquidi vericare il funzionamento del dispositivo di arresto liquidi. ■ Se si dovesse formare schiuma, smettere subito di lavorare, spegnere immediatamente e svuotare il contenitore. ■ Pulire regolarmente il dispositivo di limitazione del livello dei liquidi e controllare che non vi siano segni di danni. ■ Il liquido sporco raccolto dalla macchina per l’aspirazione d’acqua deve essere considerato conduttivo. ATTENZIONE! Non utilizzare la macchina senza il dispositivo di arresto liquidi! L’utilizzo senza galleggiante può provocare gravi danni alla macchina. ATTENZIONE! Si deve prestare attenzione ad aspirare una miscela di aria e liquidi per evitare il sovraccarico del motore dell’unità aspirante. La macchina aspira i liquidi e li deposita all’interno del contenitore di raccolta. Quando la macchina aspira materiali liquidi deve essere dotata di arresto meccanico dei liquidi. L’arresto meccanico dei liquidi non interrompe automaticamente l’aspirazione. Quando il contenitore di raccolta liquidi è pieno; è necessario spegnere la macchina e procedere allo svuotamento del contenitore di raccolta liquidi.C447 8

Dati tecnici Parametro Unità di misura VHC110 VHC120 Pressione massima di alimentazione (****) bar 6 Consumo d’aria (***) (****) NL/min

Portata aria max senza tubo e riduzioni (***) (****) m

Vibrazione, ah (**) m/s

≤2,5 Capacità contenitore L 37 Ingresso di aspirazione (diametro) mm 50 Tubi consentiti mm 40 / 50 Supercie ltro primario m

1,60 Supercie ltro assoluto in aspirazione m

1,60 E󰀩cienza ltro assoluto secondo metodo MPPS (EN 1822) % 99,995 (H14) (*) Incertezza di misura KpA <1.5 dB(A). Valori di rumorosità ottenuti secondo EN-60335-2-69 (**) Valore totale delle vibrazioni emesse al braccio e alle mani dell’operatore (***) Con pressione di alimentazione a 6 bar (****) Vedere paragrafo "Regolazione della pressione di alimentazione"VHC110 - VHC120 9 C447

Dimensioni Figura 4 Modello VHC110 VHC120 VHC110 Z1 VHC120 Z1 A (mm) 570 B (mm) 560 C (mm) 1.015 1.240 Peso (Kg) 37 [ NOTA ] ■ Condizioni di immagazzinamento: Temperatura: -10°C ÷ +40°C Umidità: ≤ 85% ■ Condizioni di funzionamento: Altitudine massima: 800 m (Fino a 2.000 m con prestazioni ridotte Temperatura: -10°C ÷ +40°C Umidità: ≤ 85% Dati tecnici varianti ATEX Parametro Unità di misura

Pressione massima di alimentazione (****) bar 6 Consumo d’aria (***) (****) NL/min

Portata aria max senza tubo e riduzioni (***) (****) m

Vibrazione, ah (**) m/s

≤2,5 Capacità contenitore L 37 Ingresso di aspirazione (diametro) mm 50 Tubi consentiti mm 40 / 50 Supercie ltro primario m

1,00 Supercie ltro assoluto in aspirazione m

1,60 E󰀩cienza ltro assoluto secondo metodo MPPS (EN 1822) % 99,995 (H14) (*) Incertezza di misura KpA <1.5 dB(A). Valori di rumorosità ottenuti secondo EN-60335-2-69 (**) Valore totale delle vibrazioni emesse al braccio e alle mani dell’operatore (***) Con pressione di alimentazione a 6 bar (****) Vedere paragrafo “Regolazione della pressione di alimentazione”C447 10

Comandi e indicatori Figura 5

2. Regolatore di Pressione

3. Sistema pulizia ltro

Controlli prima dell’avviamento Figura 6 Prima dell’accensione controllare che: ■ i ltri siano installati; ■ la fascia di chiusura sia serrata correttamente; ■ il tubo di aspirazione e gli accessori siano correttamente inseriti nella bocca di aspirazione (1); ■ nel caso di applicazioni per liquidi, l’arresto meccanico sia installato correttamente all’interno del contenitore liquidi: ■ siano presenti, se previsti, il sacco o il contenitore di sicurezza di raccolta. ATTENZIONE! Non utilizzare il dispositivo se i ltri sono difettosi. Avviamento e arresto Figura 5 ATTENZIONE! Prima di avviare la macchina bloccare i freni delle ruote ■ Aprire la valvola (1) per avviare l’aspirazione. ■ Chiudere la valvola (1) per arrestare l’aspirazione. Macchine dotate di sistema per aspirazione liquidi ■ Quando il contenitore di raccolta è pieno interviene l’arresto meccanico dei liquidi che blocca l’aspirazione; l’unità aspirante rimane accesa. ■ Non lasciare l’unità aspirante accesa dopo l’intervento dell’arresto liquidi, procedere al suo spegnimento. Arresto di emergenza Chiudere la valvola On/O󰀨. La macchina si arresta. Funzionamento Figura 7 Vuotometro (2): zona verde (3), zona rossa (1) Vericare durante l’utilizzo della macchina il controllo della portata: ■ durante la marcia, la lancetta del vuotometro deve rimanere nella zona verde (3), al ne di garantire che la velocità dell’aria aspirata non scenda sotto al valore di sicurezza di 20 m/s; ■ Se si trova nella zona rossa (1) signica che la velocità dell’aria nel tubo di aspirazione è inferiore a 20 m/s e l’aspirazione non funziona in condizioni ottimali. Scuotere o sostituire il ltro. ■ durante la normale condizione di funzionamento chiudere il tubo di aspirazione, la lancetta del vuotometro deve passare dalla zona verde (3) alla zona rossa (1). ATTENZIONE! La velocità dell’aria nel tubo di aspirazione non deve essere inferiore a 20 m/s. Condizione indicata dalla lancetta del vuotometro in zona verde (3). ATTENZIONE! Tutte le macchine devono utilizzare solamente tubi con diametro in accordo con quanto riportato nella Tabella “Dati Tecnici”. ATTENZIONE! Per problemi vedere il capitolo “Ricerca dei guasti”. Al termine dei lavori ■ Chiudere la valvola On/O󰀨 per arrestare l’aspirazione. ■ Arrotolare il cavo di collegamento ■ Svuotare il contenitore di raccolta e pulire l’aspiratore come previsto al paragrafo “Manutenzione, pulizia e decontaminazione”. ■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita. ■ Depositare l’apparecchio in un locale asciutto, fuori della portata di persone non autorizzate. ■ Bloccare i freni delle ruote ■ Per il trasporto e quando la macchina non è in uso, chiudere l’apertura di aspirazione con l’apposito tappo, se fornito in dotazione.VHC110 - VHC120 11 C447

ATTENZIONE! Prima di eseguire lavori di pulizia o di manutenzione e durante la sostituzione di parti o la conversione dell’apparecchio a un’altra versione/variante, scollegare la macchina dalla sua sorgente di alimentazione. ■ Eseguire solo i lavori di manutenzione descritti nel presente manuale. ■ Usare solo ricambi originali. ■ Non apportare modiche alla macchina. Se non vengono rispettate queste indicazioni, si può compromettere la vostra sicurezza inoltre la dichiarazione di conformità/incorporazione CE emessa con la macchina non è più valida. ATTENZIONE! Per le procedure di manutenzione non descritte in questo manuale, contattare l’assistenza tecnica o la rete di vendita del costruttore. ATTENZIONE! Per garantire il livello di sicurezza della macchina sono solo ammessi ricambi originali forniti dal costruttore. ATTENZIONE! Le precauzioni di seguito descritte devono essere applicate durante tutte le operazioni di manutenzione, incluso la pulizia e sostituzione ltro primario e assoluto. ■ Per la manutenzione da parte dell’utilizzatore, la macchina deve essere smontata, pulita e revisionata, per quanto ragionevolmente applicabile, senza causare rischi al personale di manutenzione e agli altri. Le precauzioni adatte includono la decontaminazione prima dello smontaggio, condizioni per la ventilazione ltrata dell’aria di scarico del locale in cui la macchina è smontata, la pulizia dell’area di manutenzione e un’adatta protezione del personale. ■ L’esterno della macchina deve essere decontaminato mediante metodi di pulizia ad aspirazione, spolverato o trattato con sigillante prima di essere portato fuori da una zona pericolosa. ■ Tutte le parti della macchina devono essere considerate contaminate quando vengono tolte dalla zona pericolosa e devono essere eseguite azioni appropriate per prevenire dispersione di polvere. ■ Quando si eseguono operazioni di manutenzione o di riparazione, tutti gli elementi contaminati che non possono essere puliti bene devono essere eliminati. Tali elementi devono essere eliminati in sacchetti impenetrabili conformemente ai regolamenti applicabili in accordo con le leggi locali per l’eliminazione di tale materiale. Questa procedura va rispettata per lo smaltimento dei ltri (primario, assoluto). ■ Gli scomparti non stagni alla polvere vanno aperti con utensili adeguati (cacciaviti, chiavi ecc.) e puliti accuratamente. ■ Almeno una volta all’anno far eseguire dal costruttore o dal suo personale di assistenza tecnica un controllo. Per esempio: controllo dei ltri alla ricerca di danni relativi alla tenuta d’aria della macchina e del funzionamento corretto del quadro elettrico di comando. Pulizia ltri Pulizia ltro primario con sistema manuale (VHC110 - VHC120) Figura 5 In relazione alla quantità del materiale aspirato, qualora la lancetta del vuotometro (2, Fig. 7) passi dalla zona verde (3, Fig. 7) a quella rossa (1, Fig. 7), provvedere a scuotere il ltro primario azionando la leva (3 Fig. 5), ruotandola in senso orario / antiorario alternato per almeno 5 cicli completi. ATTENZIONE! Prima di azionare lo scuotiltro fermare la macchina. Non azionare lo scuotiltro quando la macchina è in funzione, si può danneggiare il ltro. Attendere prima di riavviare, per consentire alla polvere di depositarsi. Se, malgrado l’azionamento dello scuotiltro, la spia rimanesse di colore rosso, occorre sostituire l’elemento ltrante (vedere “Smontaggio e sostituzione dei ltri primario e assoluto”). [ NOTA ] Può accadere che ad essere intasato non sia il ltro ma il tubo di aspirazione o uno degli accessori. Occorrerà quindi procedere alla loro pulizia. Pulizia ltro primario con sistema manuale (VHC110 Z1 - VHC120 Z1) Figura 5 In relazione alla quantità del materiale aspirato, qualora la lancetta del vuotometro (2, Fig. 7) passi dalla zona verde (3, Fig. 7) a quella rossa (1, Fig. 7), provvedere alla pulizia del ltro primario chiudendo il bocchettone di ingresso (4, Fig.1) ed aprendo il ap del sistema PullClean (3, Fig.5), ripetere l’operazione 3 o 4 volte per 1 o 2 secondi ogni volta. ATTENZIONE! Eseguire questa operazione con l’aspiratore in funzione. Se, malgrado l’azionamento dello scuotiltro, la spia rimanesse di colore rosso, occorre sostituire l’elemento ltrante (vedere “Smontaggio e sostituzione dei ltri primario e assoluto”). [ NOTA ] Può accadere che ad essere intasato non sia il ltro ma il tubo di aspirazione o uno degli accessori. Occorrerà quindi procedere alla loro pulizia. Manutenzione, pulizia e decontaminazioneC447 12

Pulizia contenitore e sacchi raccolta polveri Svuotamento del contenitore polveri ATTENZIONE! Prima di eettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente. Controllare la Classe di ltrazione della macchina. Prima di e󰀨ettuare lo svuotamento si consiglia di e󰀨ettuare la pulizia del ltro (vedere par. “Pulizia ltro primario”). Figura 1 ■ Sganciare il contenitore polveri (2) tramite la leva (3), slarlo e svuotarlo. ■ Pulire la macchina come previsto al par. “Manutenzione, pulizia e decontaminazione”. ■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita. ■ Controllare l’integrità e il corretto posizionamento della guarnizione di tenuta. ■ Riposizionare il contenitore e riagganciarlo. [ NOTA ] Dopo la sessione di pulizia lasciare la macchina in funzione per almeno 60 secondi prima di spegnerlo. Evitare accensioni/spegnimenti troppo frequenti. Svuotamento del contenitore liquidi ATTENZIONE! Prima di eettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente. Controllare la Classe di ltrazione della macchina. Prima di e󰀨ettuare lo svuotamento si consiglia di e󰀨ettuare la pulizia del ltro (vedere par. “Pulizia ltro primario”). Figura 1 ■ Sganciare il contenitore (2) tramite la leva (3) e dopo averlo slato rimuovere il dispositivo di arresto liquidi e procedere allo svuotamento. ■ Pulire la macchina come previsto al par. “Manutenzione, pulizia e decontaminazione”. ■ Se sono state aspirate sostanze aggressive, lavare il contenitore con acqua pulita. ■ Controllare l’integrità e il corretto posizionamento della guarnizione di tenuta. ■ Riposizionare il contenitore e riagganciarlo. [ NOTA ] Dopo la sessione di pulizia lasciare la macchina in funzione per almeno 60 secondi prima di spegnerlo. Evitare accensioni/spegnimenti troppo frequenti. [ NOTA ] Dopo aver aspirato liquidi, l’elemento ltrante è umido. Un elemento ltrante umido può intasarsi in fretta se poi si aspirano sostanze asciutte. Per questo motivo, prima di aspirare sostanze asciutte, accertarsi che l’elemento ltrante sia asciutto o sostituirlo con un altro. Sacco Dust Bag per raccolta polveri Figura 8 La macchina può essere dotata di sacco di raccolta polvere. In questo caso la macchina deve essere dotata di accessori opzionali (depressore e griglia). La mancata installazione del sacco o un’installazione non corretta possono comportare dei rischi per la salute delle persone. Sacco Paper Bag e Safe Bag per raccolta polveri Figura 9 La macchina può essere dotato di sacco di raccolta polvere. In questo caso la macchina deve essere dotata di un contenitore specico e del tappo sul laterale. Se i sacchi vengono installati in modo non corretto possono comportare dei rischi per la salute delle persone. [ NOTA ] Il sistema safe bag è adatto per la raccolta di polveri tossiche al ne di garantire che l’utilizzatore non venga in contatto con il prodotto Sacco Longopac

per raccolta polveri Figura 10 La macchina può essere dotato di sacco di raccolta polvere. In questo caso lo scarico avviene per gravità ed all’interruzione dell’aspirazione. Il sacco Longopac® consente di essere tagliato, saldato o chiuso alle dimensioni richieste. Se i sacchi vengono installati in modo non corretto possono comportare dei rischi per la salute delle persone. Sostituzione sacchi raccolta polveri ATTENZIONE! ■ Prima di eettuare questi lavori spegnere la macchina e rimuovere la spina dalla presa di corrente. ■ Queste operazioni possono essere eettuate, in accordo con le leggi vigenti, solamente da personale addestrato e specializzato che deve indossare un abbigliamento protettivo adeguato. ■ Nel caso di polveri pericolose e/o dannose per la salute si devono utilizzare solo sacchi prescritti dal costruttore (vedere “Ricambi consigliati”). ■ Lo smaltimento del sacco di raccolta va eettuato da personale addestrato e in accordo con le leggi vigenti. ■ Utilizzare esclusivamente sacchi originali Nilsk. ■ Utilizzare esclusivamente sacchi idonei alla classe della macchina che si sta utilizzando. ATTENZIONE! Durante questa operazione fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore.VHC110 - VHC120 13 C447

Modalità di sostituzione del Dust Bag Figura 8 ■ Chiudere il bocchettone con l’apposito tappo, se fornito in dotazione. ■ Sganciare il contenitore polveri. ■ Rimuovere il sacco di raccolta polveri e chiuderlo servendosi di una fascetta, se necessario. ■ Mettere un nuovo sacco avendo cura di avvolgerlo attorno alla parete esterna del contenitore polveri. ■ Riposizionare il contenitore polveri nella macchina. Modalità di sostituzione del Paper Bag Figura 9 ■ Chiudere il bocchettone con l’apposito tappo, se fornito in dotazione. ■ Sganciare il contenitore polveri. ■ Rimuovere il sacco di raccolta polveri e chiuderlo mediante l’apposito tappo (1) come mostrato in gura. ■ Mettere un nuovo sacco avendo cura di inserire la bocca di aspirazione del sacco no a garantire la tenuta. ■ Riposizionare il contenitore polveri nella macchina. Modalità di sostituzione del Safe Bag Figura 9 ■ Rimuovere e posizionare il tubo di aspirazione in luogo sicuro e privo di polvere. ■ Chiudere il bocchettone con l’apposito tappo, se fornito in dotazione. ■ Sganciare il contenitore polveri. ■ Chiudere il Safe Bag tirando la chiusura a “ghigliottina” (2). ■ Chiudere ermeticamente il sacco in plastica utilizzando l’apposita fascetta (3). ■ Tramite l’adesivo (4) coprire i fori nel fondo del sacco in plastica. ■ Staccare l’apposito attacco (5) del sacco dalla bocca d’aspirazione. ■ Mettere un nuovo sacco di sicurezza prestando attenzione a introdurre la bocca di aspirazione nell’attacco del sacco no a garantire la tenuta. ■ Avvolgere il sacco di plastica attorno alla parete esterna del contenitore polveri. ■ Riposizionare il contenitore polveri nell’aspiratore. Modalità di sostituzione del Longopac

Figura 10 ■ Girare il sacco pieno di polvere (1) su se stesso per avere una sezione di sacco arrotolato da poter serrare con due fascette (2). ■ Serrare le due fascette ad una distanza di 50mm tra loro, quindi tagliare con un paio di forbici in mezzo alle due fascette. ■ Rimuovere il sacco pieno di polvere (1) e posizionare la nuova porzione di Longopac

(3). Sostituzione dei ltri primario e assoluto ATTENZIONE! Quando la macchina tratta sostanze pericolose i ltri sono contaminati, pertanto occorre: ■ operare con cautela evitando di disperdere polvere e/o materiale aspirato; ■ inserire il ltro smontato e/o sostituito in un sacchetto di plastica impenetrabile; ■ richiuderlo ermeticamente; ■ smaltire il ltro in accordo con le leggi vigenti. ATTENZIONE! La sostituzione del ltro non deve essere eseguita con leggerezza. Occorre rimpiazzarlo con altro dalle identiche caratteristiche di capacità ltrante, di supercie esposta e di categoria. In caso contrario si pregiudica il corretto funzionamento della macchina. Prima di eettuare queste operazioni spegnere la macchina e rimuovere la spina dalla presa di corrente. ATTENZIONE! Prima di eseguire queste operazioni procedere alla pulizia del ltro come previsto al paragrafo “Manutenzione, pulizia e decontaminazione”. ATTENZIONE! Durante questa operazione fare attenzione a non sollevare polvere. Indossare mascherina P3 ed altri indumenti e guanti di protezione (DPI) adeguati alla pericolosità della polvere raccolta, riferirsi alla legislazione in vigore. ATTENZIONE! Eseguire l’operazione di rimontaggio con cautela prestando attenzione a non schiacciarsi le mani tra l’unità aspirante e il contenitore. Utilizzare guanti di protezione da rischi meccanici (EN 388) con livello di protezione CAT. II. ATTENZIONE! Non riutilizzare il ltro di Classe H una volta smontato dalla macchina. Sostituzione del ltro primario per macchine dotate di sistema di pulizia manuale (VHC110 - VHC120) Figura 11 ■ Sganciare la fascia di chiusura (2). ■ Togliere la testata (3) insieme alla gabbia, facendo attenzione a non sollevare anche il ltro primario (4). ■ Rimuovere e smaltire il ltro in accordo con la legislazione vigente. ■ Ripristinare l’aspiratore inserendo un nuovo ltro dopo averlo ssato sull’anello (5) tramite la fascetta metallica (6). ■ Inserire la gabbia solidale alla testata nel ltro primario, avendo cura che ogni due tasche del ltro primario ci sia un raggio della gabbia. ■ Vericare la corretta posizione della leva scuotiltro (1). ■ Serrare la fascia di chiusura (2).C447 14

Sostituzione del ltro primario per macchine dotate di sistema di pulizia manuale (VHC110 Z1 - VHC120 Z1) Figura 11 ■ Sganciare la fascia di chiusura (2). ■ Togliere la testata (3). ■ Rimuovere e smaltire il ltro primario (4) in accordo con la legislazione vigente. ■ Ripristinare l’aspiratore inserendo un nuovo ltro dopo averlo ssato sull’anello (5) tramite la fascetta metallica (6). ■ Inserire la testata. ■ Serrare la fascia di chiusura (2). Sostituzione del ltro assoluto in aspirazione (VHC110 - VHC120) Figura 12 ■ Rimuovere il coperchietto (2) dalla leva scuotiltro e svitare il dado (3). ■ Slare la leva scuotiltro (4) dallo stelo della gabbia. [ NOTA ] Qualora la rimozione della leva scuotiltro risulti dicoltosa, battere leggermente dall’alto lo stelo della gabbia avvalendosi di punteruolo e martello come mostrato in gura. ATTENZIONE! Non esercitare una forza eccessiva sulla cover della testata. ■ Sganciare la fascia di chiusura (5) ■ Slare la testata (6) dallo stelo della gabbia (7), facendo attenzione a non sollevare anche il ltro primario (8). ■ Ribaltare la testata (6) appoggiandola su di una supercie idonea per non rovinare la plastica. ■ Svitare la ghiera (9). ■ Estrarre il disco (10), la rondella ferro-gomma (11) e il ltro assoluto (12). ■ Inserire il ltro assoluto (12) in un sacco di plastica, chiudere ermeticamente il sacco, smaltire il ltro in accordo con la legislazione vigente. ■ Introdurre un nuovo ltro assoluto (12) con caratteristiche di ltrazione uguali a quello sostituito. ■ Inserire la rondella ferro-gomma (11) e il disco (10), quindi riavvitare e serrare la ghiera (9). ■ Rimontare la testata (6) inserendola sullo stelo della gabbia (7). ■ Rimontare la leva scuotiltro (4) inserendola nello stelo della gabbia (7) e orientandola correttamente. ■ Bloccare la leva col dado (3), quindi reinserire il coperchietto (2). ■ Chiudere la fascia di chiusura (5). Sostituzione del ltro assoluto in aspirazione (VHC110 Z1 - VHC120 Z1) Figura 13 ■ Sganciare la fascia di chiusura (2) ■ Rimuovere la testata (3) e ribaltarla appoggiandola su di una supercie idonea per non rovinarla. ■ Svitare la ghiera (6). ■ Estrarre il disco (7), la rondella ferro-gomma (8) e il ltro assoluto (9). ■ Inserire il ltro assoluto (9) in un sacco di plastica, chiudere ermeticamente il sacco, smaltire il ltro in accordo con la legislazione vigente. ■ Introdurre un nuovo ltro assoluto (9) con caratteristiche di ltrazione uguali a quello sostituito. ■ Inserire la rondella ferro-gomma (8) e il disco (7), quindi riavvitare e serrare la ghiera (6). ■ Rimontare la testata (3) e chiudere la fascia di chiusura (2). ■ Sganciare l’arresto (1), svitare il pomello scuotiltro (2). ■ Sganciare la fascia di chiusura (3). ■ Sollevare il cappello (4). ■ Svitare la ghiera (5), togliere il disco (6). ■ Togliere il ltro assoluto (7) usato e posizionarlo all’interno di un sacco di plastica, chiudere ermeticamente il sacco e smaltire il tutto in accordo con la legislazione vigente. ■ Montare il ltro assoluto (7) nuovo, avendo cura di non danneggiarlo. Per il montaggio procedere in modo inverso a quanto descritto per lo smontaggio. Installazione, pulizia e sostituzione ciclone (Opzionale) Figura 14 [ NOTA ] Le istruzioni per la applicazione e il relativo manuale uso e manutenzione sono forniti assieme agli optionals. [ NOTA ] Se il ciclone (4) presenta solamente un deposito di polvere, far scendere la stessa dal foro centrale. Per eseguire la perfetta pulizia del ciclone (4) occorre procedere al suo smontaggio: ■ Sbloccare i ganci di chiusura (1) del coperchio (2) e togliere il coperchio. ■ Togliere il ltro. ■ Svitare le due viti (3) e slarlo dal contenitore. ■ Se eccessivamente consumato provvedere alla sua sostituzione. ■ Rimontare il ciclone (4). ■ Bloccarlo in posizione rimontando le due viti (3). ■ Rimontare il ltro e richiudere il coperchio (2) bloccandolo con i due ganci di chiusura (1).VHC110 - VHC120 15 C447

Controllo tenute Verica integrità tubazioni Figura 15 Controllare l’integrità e il corretto ssaggio dei tubi di collegamento (1). In caso di lesioni, rotture o in caso di anomalo accoppiamento del tubo sui bocchettoni di raccordo, procedere alla sostituzione dei tubi. Quando vengono trattati materiali collosi, controllare le possibili occlusioni che possono intervenire lungo il tubo, nel bocchettone e sul deettore presente nella camera ltrante. Per la pulizia raschiare dall’esterno del bocchettone (2) e rimuovere il materiale depositato. Verica guarnizione camera ltrante per macchine dotate di contenitore di raccolta Figura 16 Se la guarnizione (1) posta tra il contenitore e la camera ltrante (3) non garantisce la tenuta: ■ Allentare le quattro viti (2) che bloccano la camera ltrante (3) alla struttura dell’aspiratore. ■ Fare scendere la camera ltrante (3) mediante le relative asole e, raggiunta la posizione di tenuta, ribloccare le viti (2). Nel caso non si ottenesse ancora una tenuta ottimale o fossero presenti lacerazioni, fessure ecc., occorre procedere alla sostiruzione della guarnizione.C447 16

Ricambi consigliati Di seguito si elencano i ricambi che si consiglia di tenere sempre disponibili così da velocizzare eventuali interventi di manutenzione. Per l’ordinazione riferirsi al catalogo parti di ricambio del costruttore. Denominazione Modello VHC110 VHC120 VHC110 Z1 VHC120 Z1 Kit ltro stellare 4081701390 4081701208 Kit ltro stellare (FM) 4081701393 4081701218 Kit ltro stellare (FP) 4081701423 4081701417 Kit ltro stellare (FN) 4081701392 - Guarnizione anella porta ltro Z8 17025 Guarnizione camera ltro 4081100183 Fascetta stringi ltro 4084001291 Filtro assoluto in aspirazione 4081701384 Paper Bag (DS - 5 pezzi) 81584000 Longopac 4084000956 4084001470 Plastic Bag (PBS) Z8 40099 Z01769505 Safe Bag (SBS) 4084001468 Safe Bag (SBS - 5 pezzi) 4089101052VHC110 - VHC120 17 C447

Ricerca guasti Inconveniente Causa Rimedio La macchina non riesce a raccogliere il materiale Filtro primario intasato Azionare lo scuotiltro (per modelli con scuotiltro manuale). Se non è su󰀩ciente, sostituirlo. Tubo di aspirazione intasato Controllare il condotto di aspirazione e pulirlo. Quantità d’aria insu󰀩ciente Aumentare la pressione d’aria in entrata, vericare che la rete pneumatica abbia una pressione adeguata. La macchina emette un rumore più acuto Intervento dell’arresto meccanico per i liquidi Svuotamento del contenitore liquidi. Perdita di polvere dalla macchina Il ltro si è lacerato Sostituirlo con un altro di identica categoria. Il ltro non è adeguato Sostituirlo con altro di categoria idonea e vericare. Presenza di correnti elettrostatiche sulla macchina Mancata o ine󰀩ciente messa a terra Vericare tutte le messe a terra. In particolare il raccordo al bocchettone di aspirazione; inoltre sostituire il tubo con uno antistatico.Pagina lasciata intenzionalmente bianca
