MANUALE UTENTE GCR1803X Scandomestic

ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE TAVOLI REFRIGERATI

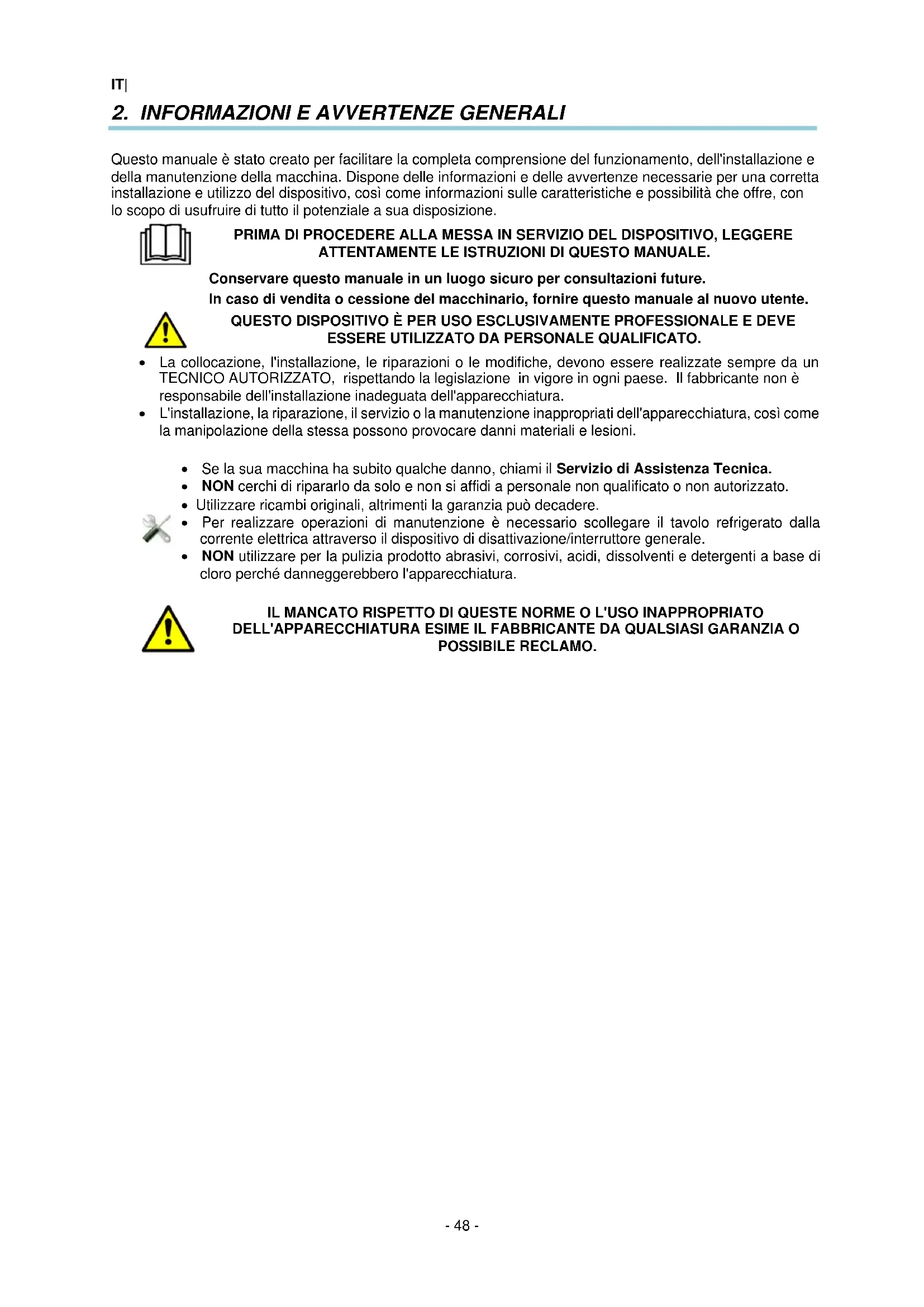

Questo manuale è stato creato per facilitare la completa comprensione del funzionamento, dell'installazione e della manutenzione della macchina. Dispone delle informazioni e delle avvertenze necessarie per una corretta installazione e utilizzo del dispositivo, così come informazioni sulle caratteristiche e possibilità che offre, con lo scopo di usufruire di tutto il potenziale a sua disposizione.

Conservare questo manuale in un luogo sicuro per consultazioni future. In caso di vendita o cessione del macchinario, fornire questo manuale al nuovo utente.

• La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettando la legislazione in vigore in ogni paese. Il fabbricante non è responsabile dell'installazione inadeguata dell'apparecchiatura.

• L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura, così come la manipolazione della stessa possono provocare danni materiali e lesioni.

• Se la sua macchina ha subito qualche danno, chiami il Servizio di Assistenza Tecnica.

• NON cerchi di ripararlo da solo e non si affidi a personale non qualificato o non autorizzato.

• Utilizzare ricambi originali, altrimenti la garanzia può decadere.

• Per realizzare operazioni di manutenzione è necessario scollegare il tavolo refrigerato dalla corrente elettrica attraverso il dispositivo di disattivazione/interruttore generale.

• NON utilizzare per la pulizia prodotto abrasivi, corrosivi, acidi, dissolventi e detergenti a base di cloro perché danneggerebbero l'apparecchiatura.

Tutte le apparecchiature dispongono di una targhetta identificativa che indica le loro caratteristiche, ubicata in uno dei lati della macchina. Non rimuovere la targhetta dall'apparecchiatura. Spiegazione dell'etichetta apposta sul mobile. Nei tavoli remoti non sono riempiti i campi sui refrigeranti, la carica o l’intensità in quanto non si dispone dell’informazione necessaria sull’installazione.

NORMATIVA Nota: Questa targhetta è un esempio. Menzionare le caratteristiche indicate quando si contatta il servizio tecnico.

3.1 Caratteristiche generali

Il tavolo da voi acquistato è stato concepito per la conservazione delle bibite e dei generi alimentari. Vi consigliamo di non inserire generi alimentari, recipienti caldi, prodotti chimici, corrosivi o medicinali, e si prega di evitare l’uso inappropriato del mobile. A seconda del tavolo comprato, possiamo stabilire diverse classificazioni, in funzione della temperatura da ottenere: TP (TP, TPB) /TS R-600a (HC) REFRIGERAZIONE (+ 8 a -2° C.) Sono adatti per la conservazione di prodotti freschi o alimenti precucinati durante brevi periodi di tempo, e per la refrigerazione di bevande.

R-290 (HC) CONSERVAZIONE DI PRODOTTI CONGELATI (-18 a -22° C.) Conservano prodotti precedentemente ultra congelati durante lunghi periodi di tempo (sei mesi).

I limiti di funzionamento stabiliti per il tavolo, di classe climatica 4 sono: Ambiente Limiti Temperatura ambiente (ºC) +38°C Temperatura di condensazione (ºC) +54°C Umidità relativa (%) 60%

Per conoscere le dimensioni dell'apparecchiatura acquisita, consultare le Figure 1-5 e la tabella 1 per conoscere le caratteristiche generali della macchina.IT|

4. ISTRUZIONI DI INSTALLAZIONE

La collocazione, l'installazione, le riparazioni o le modifiche, devono essere realizzate sempre da un TECNICO AUTORIZZATO, rispettando la legislazione in vigore in ogni paese. L'installazione, la riparazione, il servizio o la manutenzione inappropriati dell'apparecchiatura, così come la manipolazione della stessa possono provocare danni materiali e lesioni.

Disimballare il macchinario e comprovare che non abbia subito danni durante il trasporto, altrimenti comunicarlo immediatamente al fornitore e allo spedizioniere. In caso di dubbi, non utilizzare il macchinario fino ad aver verificato la portata dei danni.

Gli elementi dell'imballaggio (parti in plastica, poliuretano espanso, punti metallici, ecc...) non devono essere lasciati alla portata dei bambini perché posseggono un potenziale pericolo.

Lo spostamento del macchinario deve realizzarsi con un carrello elevatore (muletto), per non danneggiare la struttura del macchinario. Trasportare il macchinario fino al luogo di installazione e disimballarlo. Gli elementi utilizzati per l'imballaggio sono completamente riciclabili e vanno gettati negli appositi contenitori.

4.2 Posizionamento e livellamento

La zona in cui si posiziona il tavolo deve essere pulita e libera. Evitare che il ventilatore dell'impianto frigorifero assorba materiali che si depositerebbero nell'alettatura del condensatore, riducendo l'efficienza del sistema. Ritirare il pallet, facendo attenzione a non danneggiare il mobile. Ora si può livellare il tavolo, avvitando o svitando le gambe. Dopo averlo livellato, ritirare la pellicola protettiva dall'acciaio inossidabile usando oggetti non taglienti, non usare taglierini che potrebbero graffiare l'acciaio.

B: FILETTATURA: Girare a destra per abbassare il mobile Girare a sinistra per elevare il mobile La tabella, nella sua posizione finale, deve essere separato dalla parete 50 mm nella sua posizione posteriore, 30 sul lato e soffitto 500 Se il macchinario dispone di ruote assicurarsi di collocare l'apparecchiatura in una superficie piana. Prima dell'avvio assicurarsi di non avere nessuna fonte di calore in prossimità. Per il perfetto funzionamento degli elementi che compongono il sistema di refrigerazione, è necessario che le prese d'aria, sia il ventilatore posizionato all'interno del tavolo che l'accesso dell'aria al condensatore, non siano coperte. Non installare il tavolo all'aperto. Non introdurre nessun elemento nelle reti di protezione dei ventilatori o zona dell'impianto frigorifero.

La prima pulizia deve essere realizzata con dell’acqua ed un detergente neutro. Una volta pulito ed asciugato, inserire gli accessori nei luoghi corrispondenti, secondo le vostre preferenze. Si raccomanda di pulire la parte esterna del mobile tutti i giorni, con un panno umido e secondo Il senso della smerigliatura dell’acciaio inossidabile. Non devono mai essere utilizzate delle sostanze abrasive o che contengono del cloro. Risciacquare con dell’acqua pulita, evitando i getti d’acqua diretti.

4.4 Connessione elettricaIT|

La connessione elettrica dell'apparecchiatura deve essere realizzata da un TECNICO AUTORIZZATO. Si dovranno considerare le legislazioni vigenti in ogni paese in materia di collegamenti alla rete elettrica.

• Verificare che la tensione e la frequenza della rete corrisponde a quella indicata nella targhetta identificativa.

• È imprescindibile che l’installazione elettrica presente nel luogo in cui si collegherà il tavolo sia provvista di MESSA A TERRA, della dovuta protezione magnetotermico e del differenziale (vi consigliamo di 30mA.)

• Verificare che la presa di alimentazione sia adeguata al consumo da sopportare.

• La presa di alimentazione deve essere del tipo Schuko dato che il tubo che incorpora l'armadio è di questo tipo (chiamata anche tipo F o CEE 7/4”), con morsetti di 4,8 mm e presa a terra. È proibito allungare tale tubo di ingresso della corrente per la sua sicurezza. Inoltre, gli armadi, su ordinazione, si consegnano con tubi di ingresso della corrente di tipo H (Inghilterra) e di tipo B (America)

• Se durante l'installazione del macchinario rileva qualche difetto, contatti immediatamente il suo fornitore.

Non rispettare le indicazioni del fabbricante o un'inadeguata installazione, esime lo stesso da qualsiasi responsabilità. Il fabbricante non è responsabile dei danni personali o materiali che possa subire la macchina.

Consultare la targhetta identificativa per conoscere le caratteristiche specifiche della sua apparecchiatura. Sezione 3. Esistono versioni a 230 V 50 Hz e 115 V 60 Hz. Controllare le intensità sulla targa.

4.5 Connessione dello scarico

Si raccomanda di tenere la rete di scarico generale vicino allo scarico del tavolo. Consultare le Figure da 1 a 3 per conoscere la posizione dello scarico della macchina.

Questa sezione si applica solo alle unità remote. L'installazione deve essere realizzata esclusivamente da personale tecnico qualificato. Oltre a rispettare i requisiti della sezione precedente, in questa sezione vogliamo offrire un ulteriore aiuto all'installatore. All'impianto frigorifero del tavolo è stato praticato il test di fuga, è stato svuotato e ha il termostato già programmato.

I tubi in rame che fuoriescono dal mobile hanno una lunghezza sufficiente per saldare. Se necessario, si può togliere la parte laterale. Si prega di seguire le istruzioni. Allentare le viti (con ripiano) o tirarle fuori (senza ripiano). Le viti sono esagonali M4. Dopo averlo fatto, muovere la parte laterale come indica la freccia.IT|

Con ripiano Senza ripiano

L'installazione elettrica si trova nella tabella di marcia. Allentare la vite superiore e togliere le due viti inferiori e muovere verso il basso. Dopo aver installato il tubo dell'unità condensatrice non dimenticare di collegare il cavo a terra prima di chiudere di nuovo. Note sul collegamento di tubi e installazione elettrica (figura 8)

• La saldatura deve essere resistente, con iniezioni di argento e non di stagno.

• Il capillare è fornito con il mobile.

• Nel caso di una distanza superiore a 6 metri si consiglia un'unità condensatrice maggiore e l'uso di una valvola di espansione dato che il capillare non garantisce il ritorno di fiamma al compressore. Si consiglia inoltre l'uso di sifoni se necessario, per il ritorno dell'olio.

• Svuotare il sistema frigorifero

• Introdurre gas refrigerante adatto al compressore scelto.

• Cablare il mobile secondo lo schema che lo accompagna.

L'imballaggio di questo prodotto è formato da:

• Nastri di polipropilene.

• Polietilene espanso. Tutti gli imballaggi utilizzati nel confezionamento di questa macchina sono riciclabili. Il corretto smaltimento di questi prodotti contribuirà alla conservazione dell'ambiente. Per maggiori informazioni sul riciclaggio di questi prodotti, rivolgersi all'autorità competente delle amministrazioni locali. Gettare questi materiali rispettando le normative in vigore.IT|

5. ISTRUZIONI D'USO E MANUTENZIONE

Di seguito verranno mostrati i passi da seguire per lavorare con il tavolo refrigerato, e tutte le possibilità di funzionamento disponibili.

5.1.1 Simbologia del pannello di controllo

Il pannello di controllo è costituito da un interruttore di accensione e da un termostato. Nella figura 6 si potranno osservare i dettagli del pannello.

5.1.2 Accensione della macchina

• Dopo aver pulito l'interno del mobile, collegarlo alla rete elettrica e posizionare l'interruttore su ON o sulla I. L'interruttore deve essere illuminato.

• La temperatura del termostato indica la temperatura dell'aria dell'interno del tavolo.

• Dopo tre minuti dall'accensione della macchina, il led del compressore dovrà illuminarsi completamente, Fino al raggiungimento della temperatura di lavoro. (Fig. 7.2)

• La temperatura che appare inizialmente nel visualizzatore della temperatura sarà la temperatura dell'ambiente. Man mano che la macchina funziona, se le porte sono chiuse, la temperatura si abbasserà fino al valore di regime.

• In tavoli negativi è previsto uno sbrinamento dopo due ore dall'avvio.

• È necessario che il frigorifero funzioni fino a raggiungere la temperatura di lavoro, prima di riempirlo.

5.1.3 Funzionamento della macchina

L'apparecchio da lei acquistato è concepito per la conservazione di bevande e alimenti. Le consigliamo:

1) Per ottenere migliori prestazioni, evitare di collocare alimenti caldi all'interno del frigorifero, così

come bevande non chiuse bene.

2) Non introdurre alimenti o recipienti caldi, così come prodotti chimici, corrosivi o farmaci ed evitare

l'uso inadeguato del mobile.

3) Proteggere gli alimenti e i loro aromi mediante sistemi di chiusura ermetica o plastica alimentare,

collocarli in modo da permettere una buona circolazione dell'aria.

4) Non introdurre alimenti senza protezione per evitare possibili ossidazioni del macchinario.

5) Evitare l'apertura frequente delle porte e, soprattutto, non lasciarle aperte.

6) Non superare il livello di carico permesso.

7) Interruzione momentanea dell'alimentazione elettrica. Se l'interruzione non supera i 20 minuti, non

è necessaria alcuna precauzione. Evitare di aprire le porte con l'obiettivo di evitare la perdita di temperatura. Se l'interruzione si prolunga oltre i 20 minuti, verificare che gli alimenti non sorpassino il punto critico, controllare che non siano alterati ed evitare l'apertura delle porte. Le temperature massima per il deterioramento degli alimenti sono: Tipo di mobile Temperatura massima nel prodotto Refrigerazione + 10° C Congelamento - 15°CIT|

8) L'acqua in eccesso è diretta mediante un tubo a una vaschetta di evaporazione che si trova dietro

il condensatore. L'acqua evapora con il calore del condensatore. Precauzioni :

1) Si garantisce la stabilità, anche con le porte apert, ma è proibito appoggiarsi.

2) Nei tavoli che dispongono di cassetti non si consiglia di riempirli oltre i 40 kg. Nel cassetto il carico

deve essere uniformemente ripartito. Si consiglia di non aprire più di un cassetto alla volta per evitare un possibile ribaltamento del mobile.

3) Non è permesso sedersi o appoggiarsi ai cassetti.

4) In caso di guasto, non è permesso avvicinarsi al frigorifero scalzi, con il suolo bagnato o con le

5.1.4 Spegnimento della macchina

Spingere l'interruttore su OFF o 0 per spegnere il tavolo refrigerato. L'interruttore smetterà di essere illuminato.

Leggere attentamente i consigli utili che presentiamo di seguito per poter usufruire di tutto il potenziale che l’offre il suo tavolo refrigerato.

Realizzare le operazioni di pulizia idonee affinché la sua macchina abbia una vita utile duratura.

• Pulire la macchina dai residui finali di ogni giornata lavorativa. Prima di realizzare qualsiasi operazione di pulizia, scollegare l'apparecchiatura dalla presa di corrente e posizionare l'interruttore generale sulla posizione OFF o 0. I tavoli dispongono di scarico per facilitare la pulizia, così come l'eventuale fuoriuscita di liquidi provenienti dagli alimenti. Durante l'operazione di pulizia è indispensabile togliere il tappo dello scarico e pulirlo, per evitare l'ostruzione per il trascinamento di elementi solidi. L'intenzione è che i liquidi che possano esserci non ristagnino.

• Non utilizzare prodotti abrasivi, corrosivi, acidi, detergenti a base di cloro, dissolventi o derivati della benzina per la pulizia.

• Non pulire la macchina con getti di acqua a pressione.

• Pulizia del condensatore: Durante la pulizia bisogna fare attenzione a non piegare le alette in alluminio del condensatore, altrimenti non passerebbe l'aria e non condenserebbe, provocando seri danni al dispositivo e annullando la garanzia.

• Verificare che le porte chiudano perfettamente.

• Prendere le precauzioni necessarie prima di accedere alla zona dell'unità condensatrice, a causa delle temperature elevate di alcuni elementi e il conseguente rischio di bruciature.

• Se ha bisogno di cambiare qualche cavo non deve diminuire la sezione del cavo cambiato.

• Il coperchio interno all'installazione elettrica della tabella di marcia è importantissimo. Se ha bisogno di smontarlo, nel momento di rimontarlo posizionarlo come in precedenza.

• Due volte all'anno, chiamare il servizio tecnico per realizzare le revisioni pertinenti: o Revisione dello stato delle giunture. o Revisione dello stato dei componenti.

• Se il cavo dell'alimentazione è danneggiato, deve essere sostituito dal fabbricante, dal suo servizio post-vendita o da personale qualificato con il fine di evitare pericoli.

5.2.2 Utilizzo non prolungato

Nel caso di non utilizzare la macchina per un periodo prolungato (vacanze, chiusura provvisoria...) considerare questi consigli:

• Pulire la macchina in profondità.

• Scollegare l'interruttore generale della corrente elettrica.IT|

Di seguito verranno indicati i passi da seguire nel caso in cui si verificasse un'anomalia o un errore di funzionamento. Nella seguente tabella sono enumerate le possibili cause e le possibili soluzioni. In caso di dubbi, o se non è capace di risolvere l'errore, rivolgersi al servizio tecnico.

Non manipolare i componenti elettrici. La loro manipolazione può provocare pericolo di morte dato che i componenti hanno una bassa tensione di rete. ANOMALIA POSSIBILE CAUSA SOLUZIONE Il frigorifero non funziona Non c'è corrente Comprovare che la corrente arrivi al frigorifero verificando che l'interruttore generale sia acceso. Temperatura insufficiente Posizione del tavolo Verificare che non ci siano fonti di calore in prossimità Parametri termostato Verificare che il valore del termostato si trovi in un valore vicino allo 0ºC in tavoli refrigerati e -20 ºC in congelatori. Per comprovarlo premere una volta il pulsante "set" del termostato e lasciarlo.

Temperatura ambiente Verificare che la temperatura ambiente non sia superiore ai +32°C in tavoli congelatori e -38°C in refrigerati, che è la temperatura massima di funzionamento del macchinario, eccetto per i modelli "tropicalizzati". Ubicazione degli alimenti nel tavolo refrigerato Comprovare che il carico di alimenti sia perfettamente collocato, senza impedire l'uscita dell'aria del ventilatore interno, e che il tempo trascorso da quando sono stati collocati sia il sufficiente per far raffreddare i prodotti. Pulizia del condensatore Verificare che il condensatore sia pulito: Considerare che ad un impianto frigorifero pulito corrisponde un maggiore risparmio energetico, soprattutto se l'alettatura del condensatore è pulita. La frequenza sarà determinata in funzione delle caratteristiche del locale. Nel caso in cui sia sporco bisogna contattare il servizio tecnico per la pulizia. Rumori strani o eccessivi Cattivo livellamento e cattiva chiusura delle porte. Verificare il livellamento del mobile e che le porte chiudano bene.

Sfregamenti con la zona mobile del frigorifero Verificare che non ci sia nessun oggetto che sfreghi con qualsiasi elemento mobile del frigorifero. Insieme al manuale si allegano le istruzioni del termostato installato per una consultazione più dettagliata.

La normativa europea 2012/19/EU sull'eliminazione delle apparecchiature elettriche ed elettroniche indica che gli elettrodomestici non devono essere smaltiti nello stesso modo dei rifiuti solidi urbani. Le apparecchiature inutilizzate dovranno essere raccolte separatamente per ottimizzare la percentuale di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni alla salute e all'ambiente. Il simbolo del cestino dei rifiuti con X si trova in tutti i prodotti per ricordare l'obbligo di gettarli separatamente. Per maggiori informazioni sul corretto smaltimento dei rifiuti elettrici, rivolgersi al servizio pubblico responsabile o ai rivenditori.

NOTA: se si produce un guasto non presente nella tabella, contattare il servizio di assistenza tecnica. Il fabbricante si riserva il diritto di modificare le caratteristiche senza preavviso.PL
