Tipo di prodotto	Piano a induzione
Marca	Girmi
Modello	PI04
Alimentazione	230 V ~ 50 Hz
Potenza massima	2000 W
Tipo di cottura	Induzione
Livelli di potenza	200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000 W
Livelli di temperatura	60 °C a 240 °C (10 livelli)
Timer	Fino a 180 minuti
Blocco	Sì, con tasti + e -
Superficie di cottura	Vetro
Numero di zone di cottura	1
Spegnimento automatico	Senza recipiente o recipiente inadatto
Pulizia	Scollegare, raffreddare, spugna umida senza abrasivi
Sicurezza	Protezione contro il surriscaldamento, spegnimento automatico, blocco
Utilizzo consigliato	Domestico e simile (cucine del personale, hotel, ecc.)
Accessori inclusi	Nessuno (non specificato)
Riparabilità	Affidare a un centro di assistenza autorizzato

Domande frequenti - PI04 GIRMI

Che tipo di recipiente usare con il piano a induzione PI04?

Usare recipienti in ghisa, acciaio smaltato, acciaio inossidabile con fondo ferritico o lega di alluminio con fondo ferritico. La base deve essere piatta e di diametro almeno 8 cm. Evitare rame, vetro, ceramica e alluminio senza fondo ferritico.

Come regolare la potenza di cottura?

Dopo aver acceso l'apparecchio con il pulsante ON/OFF, premere una volta 'Select' per passare alla modalità potenza. Utilizzare i tasti '+' e '-' per regolare la potenza da 200 W a 2000 W con incrementi di 200 W.

Come usare il timer?

In modalità cottura (potenza o temperatura), premere 'Select' finché il led 'time' lampeggia. Impostare la durata da 0 a 180 minuti con i tasti '+' e '-'. Il conto alla rovescia viene visualizzato e la cottura si ferma al termine.

Come bloccare il pannello di controllo?

Durante l'uso, premere contemporaneamente i tasti '+' e '-'. Viene visualizzato il simbolo 'L'. Per sbloccare, ripetere la stessa operazione.

Cosa fare se appare il messaggio di errore E0?

E0 indica che il recipiente non è adatto, posizionato male o assente. Usare un recipiente ferromagnetico, posizionarlo bene al centro della zona di cottura. Se il problema persiste, verificare che non sia danneggiato.

Come pulire il piano di cottura?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire la superficie con una spugna inumidita (non abrasivi). Non immergere mai l'apparecchio in acqua ed evitare il contatto del liquido con il piano.

Posso usare il piano su una superficie metallica?

No. Il piano a induzione può riscaldare le superfici metalliche sottostanti, creando rischio di incendio. Posizionarlo su una superficie stabile, non metallica, con uno spazio libero di 5-10 cm intorno.

Perché la ventola continua a funzionare dopo lo spegnimento?

È normale. La ventola raffredda i componenti interni per circa 60 secondi dopo aver spento l'apparecchio con il pulsante ON/OFF. Non spegnere rimuovendo la pentola.

L'apparecchio può essere usato da bambini?

Questo apparecchio può essere usato da bambini di età superiore a 8 anni sotto supervisione, a condizione che abbiano ricevuto istruzioni sull'uso in sicurezza. I bambini non devono giocare con l'apparecchio.

Cosa fare in caso di errore E01 o E02?

E01 indica surriscaldamento interno o cortocircuito: verificare che la ventilazione non sia ostruita e contattare l'assistenza tecnica. E02 indica surriscaldamento del vetro: lasciare raffreddare, rimuovere la fonte di calore eccessivo. La cottura riprenderà dopo il raffreddamento.

MANUALE UTENTE PI04 GIRMI

Fornello a Induzione

Induction hob

ITA: INDICE

Simbologia.... p. 2

Avvertenze di sicurezza.... p. 3

Informazioni d'uso.... p. 5

Cottura a induzione.... p. 6

PI04.... p. 7

Funzionamento.... p. 7

Blocco tasti.... p. 7

Sistemi di sicurezza.... p. 8

Messaggi di errore.... p. 8

Pulizia....p. 8

Caratteristiche tecniche.... p. 8

Trattamento dei rifiuti delle apparecchiature elettriche

ed elettroniche.... p. 33

ENG: INDEX

Symbols...... p. 2

Safety information p. 8

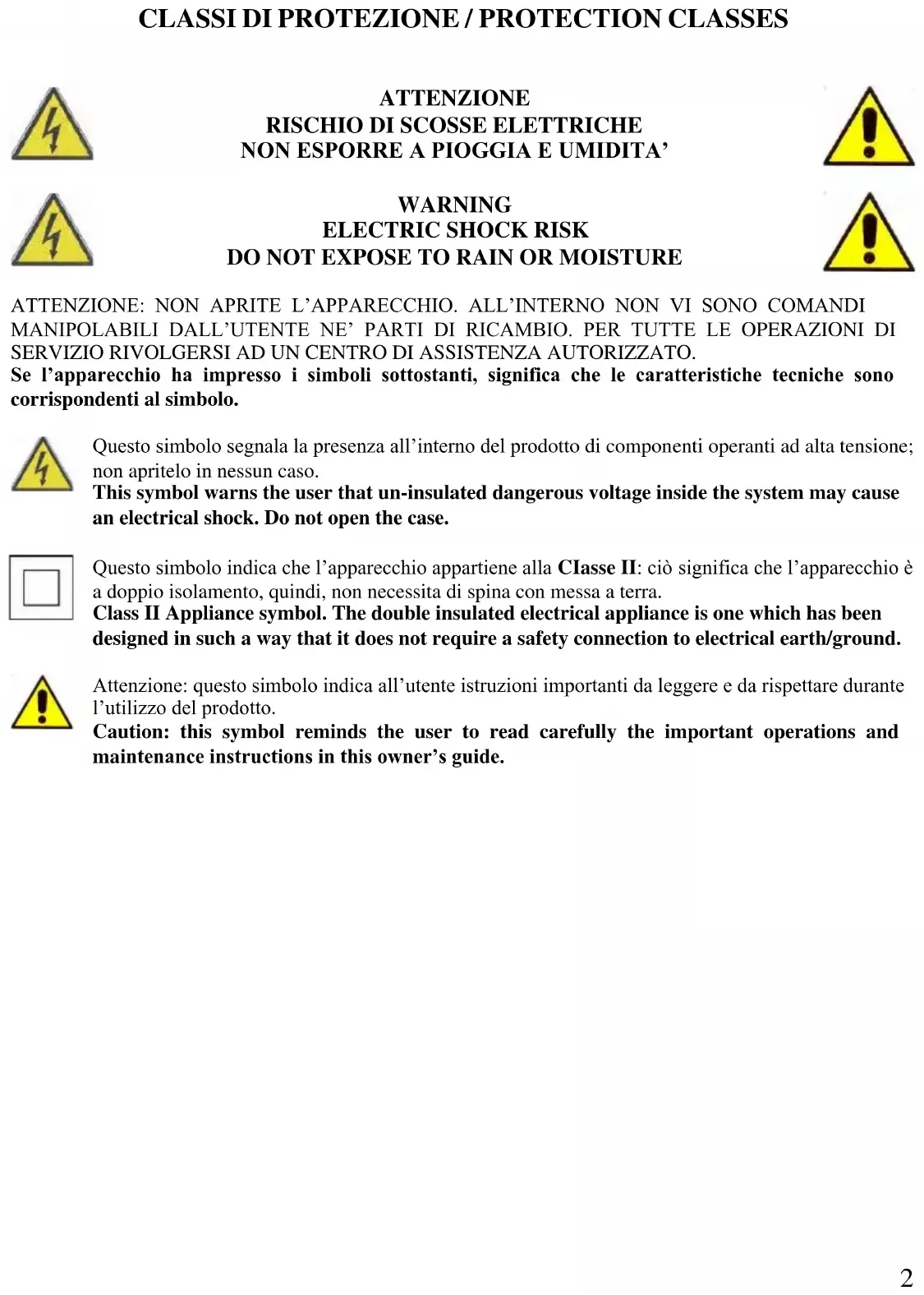

Se l'apparecchio ha impresso i simboli sottostanti, significa che le caratteristiche tecniche sono corrispondenti al simbolo.

Questo simbolo segnala la presenza all'interno del prodotto di componenti operanti ad alta tensione; non apritelo in nessun caso.

Questo simbolo indica che l'apparecchio appartiene alla Classe II: ciò significa che l'apparecchio è a doppio isolamento, quindi, non necessita di spina con messa a terra.

Attenzione: questo simbolo indica all'utente istruzioni importanti da leggere e da rispettare durante l'utilizzo del prodotto.

Di seguito sono riportate importanti indicazioni riguardanti l'installazione, l'uso e la manutenzione; conservare con cura questo libretto per ogni ulteriore consultazione; utilizzare il prodotto solo nel modo indicato dal presente libretto di istruzioni; ogni altro uso è da considerare improprio e pericoloso; perciò il costruttore non può essere considerato responsabile nel caso in cui vi siano danni derivanti da usi impropri, erronei ed irragionevoli.

Prima dell'uso verificare l'integrità dell'apparecchio: in caso di dubbio non utilizzarlo e rivolgersi all'assistenza.

Non lasciare gli elementi dell'imballaggio (sacchetti in plastica, polistirolo espanso, chiodi, graffette, ecc.) alla portata dei bambini in quanto sono potenziali fonti di pericolo; inoltre, ricordiamo che questi, devono essere oggetto di raccolta differenziata.

Accertarsi che i dati di targa siano compatibili con quelli della rete elettrica; l'installazione deve essere effettuata in base alle istruzioni del costruttore considerando la potenza massima indicata in targa; un'errata installazione può causare danni a persone, animali o cose, per i quali il costruttore non può essere considerato responsabile.

Se fosse necessario l'uso di adattatori, prese multiple e prolunghe utilizzare quelli conformi alle vigenti norme di sicurezza; non superare i limiti di assorbimento indicati su adattatore e/o prolunghe, nonché quello di massima potenza marcato sull'adattatore multiplo.

Non lasciare l'apparecchio inutilmente inserito; meglio staccare la spina dalla rete di alimentazione quando l'apparecchio non viene utilizzato.

Scollegare sempre l'apparecchio dall'alimentazione se lasciato incustodito. Le operazioni di pulizia devono essere effettuate dopo aver staccato la spina.

Qualora l'apparecchio sia fuori uso e si sia deciso di non

ripararlo, si raccomanda di renderlo inutilizzabile tagliando il cavo di alimentazione.

- Non avvicinare il cavo di alimentazione a oggetti taglienti o a superfici calde e non tirarlo per staccare la spina. Non lasciarlo penzolare dal piano di lavoro dove un bambino potrebbe afferrarlo. Non utilizzare il prodotto in caso di danni al cavo di alimentazione, alla spina o in caso di cortocircuiti; fare riparare il prodotto da un centro di assistenza autorizzato.

- Non esporre il prodotto a condizioni atmosferiche dannose come pioggia, umidità, gelo, ecc. Conservarlo in luoghi asciutti. Non maneggiare o toccare il prodotto con mani bagnate o a piedi nudi.

- Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un'adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio; le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

- I bambini non devono giocare con l'apparecchio.

- Tenere il prodotto ed il cavo di alimentazione fuori dalla portata dei bambini sotto 8 anni.

ATTENZIONE: il prodotto ha una funzione riscaldante. Le superfici possono sviluppare alte temperature. Dato che la percezione della temperatura è diversa per ogni persona, utilizzare l'apparecchio con cautela. Toccare solo le superfici progettate per essere toccate.

Se il cavo di alimentazione è danneggiato, o in caso di guasto e/o di cattivo funzionamento non manomettere l'apparecchio. L'eventuale riparazione deve essere effettuata dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica

similare, in modo da prevenire ogni rischio. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio e far decadere i termini di garanzia.

• Questo apparecchio è progettato per uso domestico o applicazioni simili come: cucine per il personale in negozi, uffici o altri luoghi di lavoro, per i clienti in hotel, motel, bed & breakfast o residence.
• L'apparecchio non è progettato per essere usato attraverso timer esterni o telecomandi. Prima di ogni utilizzo svolgere il cavo di alimentazione.
• Non utilizzare sotto o accanto a materiali infiammabili come le tende, fonti di calore, zone fredde e vapore.

Non sottoporre il prodotto ad urti, potrebbero danneggiarlo. Utilizzare solo ricambi ed accessori originali e compatibili.

- Non utilizzare sotto o accanto a materiali infiammabili come le tende, fonti di calore, zone fredde e vapore.

ATTENZIONE, PERICOLO DI INCENDIO:

Non utilizzare per alcun motivo su:

• tavoli o superfici in metallo
• piani di cottura o fornelli
• frigoriferi e freezer a pozzetto
• altre superfici con anima in metallo

Il funzionamento ad induzione, mentre riscalda la pentola, potrebbe scaldare anche la superficie di appoggio in metallo, rendendola in alcuni casi incandescente. Prima di azionare l'apparecchio verificare inoltre che non vi siano oggetti di metallo sotto di esso.

INFORMAZIONI D'USO

ATTENZIONE: Non azionare con pentole vuote. Non surriscaldare mai la pentola o la padella.

Non inserire fogli di alluminio, carta o materiali infiammabili tra piano di cottura e pentola/padella.

Maneggiare con attenzione gli alimenti appena cotti.

Non spostare l'apparecchio durante la cottura, o con oggetti caldi su di esso.

Utilizzare il prodotto solo per l'uso per cui è stato concepito, quindi utilizzando pentole o contenitori adatti alla cottura ad induzione. Utilizzare contenitori di cottura adatti alle dimensioni del piano di cottura.

Finito l'utilizzo staccare la spina ed attendere il raffreddamento di ogni parte del prodotto prima di riporre il prodotto o di procedere alla pulizia. Per la pulizia utilizzare spugne morbide.

Non immergere il prodotto in acqua o in altri liquidi. Non lasciarlo sotto al getto d'acqua del rubinetto. Evitare che acqua o altri liquidi scorrano sulle superfici di cottura.

Appoggiare la piastra su ripiani stabili e piani. Nell'uso lasciare adeguati spazi ai lati del prodotto (dai 5 ai 10cm). Non ostruire le feritoie di areazione

Non utilizzare come ripiano di appoggio per oggetti.

Considerata l'alta potenza del fornello, non utilizzare prese multiple per connetterlo alla rete elettrica.

Non utilizzare con pacemaker impiantato. Non utilizzare se il cristallo di cottura è danneggiato. Collocare lontano da apparecchi che risentono dell'attività dei campi magnetici: TV, radio, carte magnetiche, ecc.

Non toccare il piano di cottura durante l'utilizzo, poiché viene riscaldato dal recipiente di cottura

Per spegnere il prodotto utilizzare il tasto ON/OFF, non spegnerlo rimuovendo il recipiente di cottura

COTTURA AD INDUZIONE

Questa piastra elettrica è adatta alla cottura e al riscaldamento di molti alimenti tramite l'utilizzo di apposite pentole e padelle. Il fornello ad induzione “induce” un campo magnetico alla base del recipiente di cottura, creando nel recipiente stesso delle correnti che riscaldano il cibo contenuto in essi.

In tal modo, quasi tutta la potenza assorbita viene trasferita sul recipiente, minimizzando le dispersioni di calore. Inoltre si ha una maggiore sicurezza d'uso, poiché il piano di cottura rimane freddo.

UTILIZZABILE CON PENTOLE, PADELLE O TEGAMI: Smaltate, in ghisa, ferro, acciaio inox con fondo ferritico, lega di alluminio con fondo ferritico. La base del recipiente di cottura deve essere piatta

NON UTILIZZABILE CON PENTOLE, PADELLE O TEGAMI: In rame, in vetro, in ceramica, in alluminio, con base arrotondata o di diametro inferiore a 8 cm.

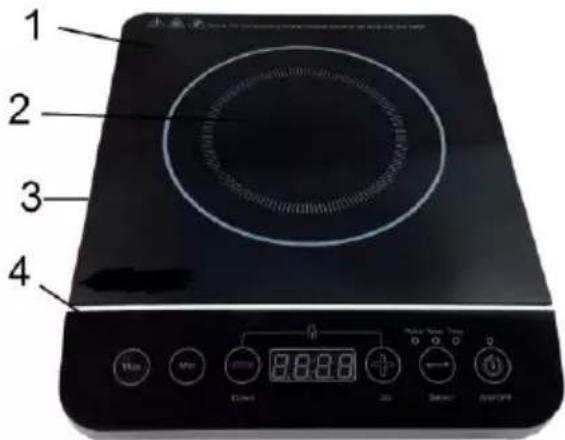

NOMENCLATURA PI04

1. Piano di cottura

2. Aree di cottura

3. Nella base: ventola di aerazione 4. Pannello di controllo

FUNZIONAMENTO

• Riporre la piastra su una superficie piana e stabile, lasciando adeguati spazi ai lati del prodotto.
• Appoggiare un recipiente di cottura adeguato al centro dell'area di cottura (2), ed inserire gli alimenti all'interno del recipiente. Connettere la spina alla presa elettrica: l'apparecchio emette un suono e il display mostra "Lo". Premere il tasto ON/OFF presente sul pannello (4); la spia di ON/OFF si accende.

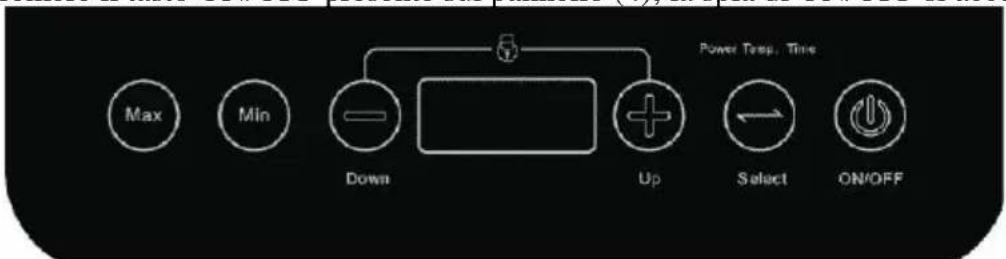

Max Min Down Power Trap, Time Up Select ON/OFF

Pannello comandi (4)

1) Cottura con impostazione potenza

• Toccare una sola volta il tasto “Select” presente sotto al fornello da utilizzare. L’apparecchio si accende, il display mostra “1200W”.
• Con i tasti "Max" e "Min" è possibile portare al massimo o al minimo la potenza del fornello.
• Con i tasti “+” e “-” è possibile variare la potenza assorbita e quindi la quantità di calore trasmessa al cibo. Le potenze impostabili sono 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000W.
• Al termine della cottura toccare il tasto ON/OFF per spegnere l'apparecchio, il display mostra "Lo".

1A) Timer dopo impostazione potenza

• Premere “Select” durante la cottura. La spia “time” lampeggerà, ed il display mostrerà “0”.
• Con i tasti “+” e “-” impostare la durata della cottura, fino a 180 minuti.
• Per qualche secondo sul display verrà visualizzato il tempo di cottura impostato.
• Durante la cottura sul display appaiono la potenza selezionata ed il tempo rimanente.
• La cottura si fermerà quando tale tempo verrà esaurito.

2) Cottura con regolazione temperatura

• Premere "Select" 3 volte, fino a che la spia "Temp" si accende, ed il display mostra "180".
• Con i tasti “+” e “-” impostare la temperatura desiderata per la cottura. Vi sono 10 livelli impostabili, tra 60° e 240°C.

2A) Timer dopo impostazione temperatura

• Premere “Select” una quarta volta. La spia “time” lampeggerà, ed il display mostrerà “0”.
• Con i tasti ““+” e “-” impostare la durata della cottura, fino a 180 minuti.
• Per qualche secondo sul display verrà visualizzato il tempo di cottura impostato.
• Durante la cottura sul display appaiono la temperatura selezionata ed il tempo rimanente.
• La cottura si fermerà quando tale tempo verrà esaurito.

BLOCCO TASTI

Per bloccare la tastiera del pannello (4) premere contemporaneamente i tasti “+” e “-” durante l’utilizzo. Sul display appare la lettera L per indicare il blocco. Per sbloccare premere contemporaneamente i tasti “+” e “-”.

1 2 3 4 100 Min Close 0.0:8.0 3D Reset OFFICE

SISTEMI DI SICUREZZA

L'apparecchio si spegne automaticamente qualora non vi sia il recipiente di cottura, o esso venga rimosso, o sia di un materiale non adatto alla cottura a induzione.

In tal caso il display mostra E0 per 30 secondi, poi il prodotto va in stand-by ed il display mostra “Lo”.

Ogni volta che si spegne il prodotto con il tasto ON/OFF la ventola continuerà a girare per circa 60 secondi, in modo da raffreddare ogni parte dell'apparecchio. Per spegnere il prodotto utilizzare sempre il tasto ON/OFF, non spegnerlo rimuovendo il recipiente di cottura.

MESSAGGI DI ERRORE

Errore	Causa	Soluzione
E0	Il recipiente di cottura non è adatto. Il recipiente di cottura non è posizionato nell’area di cottura. Non vi è il recipiente di cottura.	Utilizzare un recipiente di cottura adatto alla cottura ad induzione e posizionarlo al centro dell’area di cottura
E01	Surriscaldamento interno o corto circuito.	Controllare che la ventilazione non sia ostruita, o rivolgersi ad un’assistenza, il termostato può essere difettoso.
E02	Surriscaldamento del cristallo di cottura.	Lasciar raffreddare e rimuovere ciò che fa surriscaldare il vetro. Dopo il raffreddamento la cottura può riprendere.
E03	Voltaggio alto o basso	Connettere ad una rete adatta ai dati di targa.

PULIZIA - Staccare la spina dalla presa elettrica e lasciar raffreddare ogni parte prima di eseguire qualsiasi operazione di pulizia.

• Non immergere il prodotto in acqua, né lasciarlo sotto al getto d'acqua del rubinetto. In ogni caso evitare che acqua o altri liquidi scorrano sulle superfici di cottura.
• Non utilizzare spugne abrasive o in metallo per la pulizia.
• Effettuare la pulizia dei piani di cottura con una spugna inumidita.

CARATTERISTICHE TECNICHE

• Alimentazione: AC 230V\~50Hz. Potenza massima 2000W
• Regolazione potenza e temperatura - Timer 180 minuti
• Blocco tasti - Comandi soft-touch - Luci di controllo

Al termine del suo periodo di vita, il prodotto va smaltito seguendo le direttive vigenti riguardo alla raccolta differenziata e non deve essere trattato come un normale rifiuto di nettezza urbana.

Il prodotto va smaltito presso i centri di raccolta autorizzati allo scopo, o restituito al rivenditore, qualora si voglia sostituire il prodotto con uno equivalente nuovo. Il costruttore si occuperà dello smaltimento del

prodotto secondo quanto prescritto dalla legge. Il prodotto è composto di parti non biodegradabili e di sostanze potenzialmente inquinanti per l'ambiente se non correttamente smaltite; altre parti possono essere riciclate. E' dovere di tutti contribuire alla salute ecologica dell'ambiente seguendo le corrette procedure di smaltimento. Il simbolo mostrato a lato indica che il prodotto risponde ai requisiti richiesti dalle nuove direttive introdotte a tutela dell'ambiente (2002/96/EC, 2003/108/EC, 2002/95/EC, 2012/19/EC) e che deve essere smaltito correttamente al termine del suo periodo di vita. Chiedere informazioni al comune di residenza in merito alle zone dedicate allo smaltimento dei rifiuti. Chi non smaltisce il prodotto nel modo indicato ne risponde secondo le leggi vigenti. Se il prodotto è di piccole dimensioni (dimensioni esterne inferiori a 25cm) è possibile riportare il prodotto al rivenditore senza obbligo di nuovo acquisto.

WASTE OF ELECTRIC AND ELECTRONIC EQUIPMENT

Per conoscere l'assistenza più vicina a Voi, o richiedere questo manuale in formato elettronico, contattare il numero di telefono 0541/694246, fax [phone], o l'indirizzo E-Mail [e-mail] e chiedere del responsabile Centri Assistenza.

La TREVIDEA S.r.l. si riserva il diritto di apportare a questi apparecchi modifiche ELETTRICHE - TECNICHE - ESTETICHE e/o sostituire parti senza alcun preavviso, ove lo ritenesse più opportuno, per offrire un prodotto sempre più affidabile, di lunga durata e con tecnologia avanzata.

TREVIDEA S.r.l. si scusa inoltre per eventuali errori di stampa.

L'apparecchio è conforme ai requisiti richiesti dalle direttive dell'Unione Europea

ed è pertanto marcato con il marchio CE
