MANUALE UTENTE Pitstop i-Size Foppapedretti

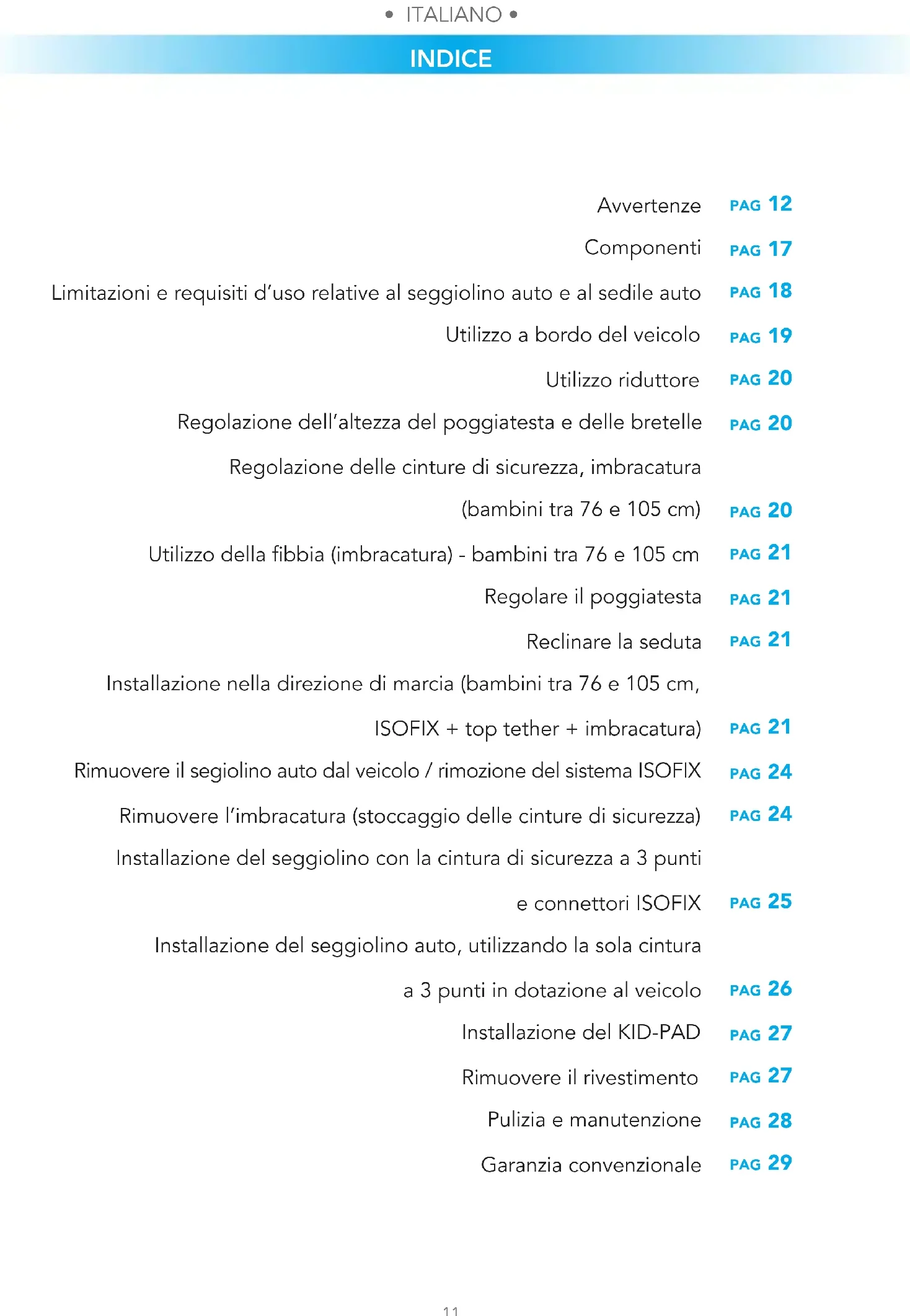

INDICE pag 12 pag 17 pag 18 pag 19 pag 20 pag 20 pag 20 pag 21 pag 21 pag 21 pag 21 pag 24 pag 24 pag 25 pag 26 pag 27 pag 27 pag 28 pag 29 Avvertenze Componenti Limitazioni e requisiti d’uso relative al seggiolino auto e al sedile auto Utilizzo a bordo del veicolo Utilizzo riduttore Regolazione dell’altezza del poggiatesta e delle bretelle Regolazione delle cinture di sicurezza, imbracatura (bambini tra 76 e 105 cm) Utilizzo della bbia (imbracatura) - bambini tra 76 e 105 cm Regolare il poggiatesta Reclinare la seduta Installazione nella direzione di marcia (bambini tra 76 e 105 cm, ISOFIX + top tether + imbracatura) Rimuovere il segiolino auto dal veicolo / rimozione del sistema ISOFIX Rimuovere l’imbracatura (stoccaggio delle cinture di sicurezza) Installazione del seggiolino con la cintura di sicurezza a 3 punti e connettori ISOFIX Installazione del seggiolino auto, utilizzando la sola cintura a 3 punti in dotazione al veicolo Installazione del KID-PAD Rimuovere il rivestimento Pulizia e manutenzione Garanzia convenzionale• ITALIANO • • ITALIANO •

• Prima dell’utilizzo si raccomanda un’attenta lettura delle istruzioni d’uso, alle quali sarà necessario attenersi scrupolosamente per avere i massimi livelli di sicurezza del prodotto.

• Conservare le istruzioni d’uso con cura per ogni eventuale riferimento futuro. Le presenti istruzioni d’uso possono essere conservate nell’apposito vano del seggiolino auto durante il periodo di utilizzo.

• La mancata scrupolosa osservanza delle istruzioni di installazione del seggiolino auto, potrebbe comportare rischi al vostro bambino.

• Non utilizzare un seggiolino sul sedile anteriore in presenza di airbag frontali, in quanto può essere pericoloso. Tale rischio non riguarda i cosiddetti airbag laterali.

• Questo Seggiolino è omologato ai sensi del regolamento ECE R129/03 per il trasporto di bambini con un’altezza compresa tra i 76 cm e i 150 cm, può essere installato:

• Nella direzione del senso di marcia (bambini con altezza da 76 a 105 cm), con ancoraggio ISOFIX + Top Tether.

• Nella direzione del senso di marcia (bambini con altezza da 100 a 150 cm), con ancoraggio ISOFIX + cintura di sicurezza a 3 punti del veicolo o solo cintura di sicurezza a 3 punti del veicolo.

• IMPORTANTE: Non installare il seggiolino in direzione di marcia fino a quando il bambino non superi i 15 mesi di età. Il Seggiolino può essere installato verso la direzione di marcia a partire da 76 cm.

• AVVISO: Questo è un sistema di ritenuta per bambini avanzato “i-Size”. È omologato ai sensi del regolamento No. 129 per l’utilizzo all’interno di veicoli su sedili “compatibili con i sistemi i-Size”, come indicato dal costruttore del veicolo nel manuale dell’automobile. In caso di dubbi, consultare il produttore del sistema di ritenuta per bambini o il rivenditore.

• AVVISO: Questo è un sistema di ritenuta per bambini avanzato classificato come rialzo i-Size. È omologato ai sensi del regolamento No. 129. per l’utilizzo all’interno di veicoli su sedili “compatibili con i sistemi i-Size” come indicato dal costruttore del veicolo nel manuale dell’automobile. In caso di dubbi, consultare il produttore del sistema di ritenuta per bambini o il rivenditore.

• AVVERTENZA: NON lasciare mai il bambino incustodito - la sicurezza del vostro bambino è vostra responsabilità.

• AVVERTENZA: L’installazione deve essere eseguita da una persona adulta.

• AVVERTENZA: E’ importante installare correttamente il seggiolino auto per garantire la sicurezza del vostro bambino. Una errata installazione può compromettere la sicurezza del bambino.

• AVVERTENZA: Assicuratevi sempre che le persone che utilizzano il prodotto, anche occasionalmente (esempio i nonni) abbiamo letto le istruzioni d’uso o che a loro sia stato spiegato il corretto montaggio e utilizzo del prodotto, da parte di una persona che abbia letto le istruzioni. AVVERTENZE• ITALIANO •

• AVVERTENZA: Tenere sempre questo manuale a disposizione, conservandolo con il prodotto.

• AVVERTENZA: In caso di dubbio riguardante l’installazione e il corretto utilizzo del seggiolino, contattare il produttore del dispositivo di ritenuta per bambini.

• AVVERTENZA: Non installare il seggiolino auto su sedili rivolti verso la parte posteriore del veicolo o sedili orientati lateralmente.

• AVVERTENZA: Prima di installare il seggiolino, verificare che il sedile del passeggero utilizzato abbia lo schienale bloccato in posizione verticale.

• AVVERTENZA: Non utilizzare il seggiolino in casa come seggiola. E’ stato progettato per essere utilizzato in auto.

• AVVERTENZA: Accertarsi che i bagagli o altri oggetti potenzialmente in grado di procurare contusioni o ferite all’occupante del seggiolino in caso di urto siano solidamente ancorati.

QUANDO UTILIZZATE IL SEGGIOLINO

• AVVERTENZA: Gli elementi rigidi ed i pezzi in materiale plastico del dispositivo di ritenuta per bambini devono essere posizionati e installati in modo tale che, nelle condizioni di normale utilizzo, non possano bloccarsi sotto un sedile mobile o nella porta del veicolo.

• AVVERTENZA: Se in dotazione al veicolo, utilizzare il dispositivo bloccaggio apertura porte dall’interno. Questo per impedire al bambino di aprire la porta.

• AVVERTENZA: Fate una breve pausa durante un lungo viaggio, in modo che il bambino possa rilassarsi e prendere un po’ d’aria.

• AVVERTENZA: Non lasciare il bambino senza sorveglianza in un dispositivo di ritenuta per bambini.

• AVVERTENZA: Il seggiolino auto deve sempre essere fissato al sedile, anche se non utilizzato.

• AVVERTENZA: Dopo il montaggio assicurarsi che il seggiolino sia ben fissato al sedile.

• AVVERTENZA: Non utilizzare il dispositivo di ritenuta per bambini senza la fodera.

• AVVERTENZA: Non sostituire la fodera con una fodera diversa da quella consigliata dal produttore, in quanto ha un impatto diretto sul funzionamento del dispositivo di ritenuta.

• IMPORTANTE: Durante lunghi viaggi, fate delle soste a intervalli regolari e verificate che il seggiolino sia correttamente installato e che le cinture non si siano allentate.

• AVVERTENZA: In caso di emergenza, è importante sganciare la fibbia rapidamente per liberare il bambino. La fibbia è quindi di facile apertura e non deve essere coperta. Insegnate al bambino a non giocare con la fibbia.

• AVVERTENZA: Non collocare sotto il seggiolino, tra il sedile e il seggiolino dei tessuti (per esempio un asciugamano o un cuscino) in quanto in caso di incidente potrebbe influire sulla sicurezza del prodotto.

AVVERTENZE• ITALIANO • • ITALIANO •

• AVVERTENZA: D’inverno, fare attenzione a non posizionare il bambino nel seggiolino con abiti troppo voluminosi. Vestiti troppo voluminosi possono portare ad una non corretta regolazione delle bretelle. In caso di incidente il bambino potrebbe non essere trattenuto correttamente dalle bretelle. Se necessario riscaldare l’abitacolo o utilizzare una coperta, da collocare sopra l’imbracatura, per riscaldare il bambino.

• AVVERTENZA: Se sottoposti a temperature elevate, i componenti metallici e in plastica si surriscaldano. Si consiglia pertanto di coprire il seggiolino auto se si lascia la macchina parcheggiata al sole.

• AVVERTENZA: Assicurarsi di immobilizzare oggetti mobili, come bagagli o libri all’interno del veicolo. Possono provocare lesioni/ferite in caso di incidente.

• AVVERTENZA: Non appoggiare bagagli sulla cappelliera senza assicurarli: in caso di incidente potrebbero arrecare gravi danni ai passeggeri.

• AVVERTENZA: Assicurarsi che tutti i dispositivi di bloccaggio siano correttamente agganciati prima dell’utilizzo.

• AVVERTENZA: Non utilizzate pezzi di ricambio o accessori non forniti o approvati dal fabbricante, in quanto potrebbero rendere il prodotto poco sicuro.

• In seguito a un incidente, il seggiolino potrebbe perdere i requisiti di sicurezza a causa dei danni subiti, anche se non immediatamente visibili. Si raccomanda quindi di sostituirlo. Solo il produttore può garantirne la conformità ai requisiti di sicurezza, purché si tratti di un prodotto originale.

• Non manomettere il prodotto, onde evitare di comprometterne la sicurezza generale.

• Si raccomanda di non rimuovere loghi/etichette del prodotto, onde evitare di danneggiarne il rivestimento.

• Utilizzare il seggiolino auto anche in caso di viaggi brevi, in quanto è proprio in questi casi che si verifica la maggior parte degli incidenti.

• Prima di procedere all’acquisto, verificare che il seggiolino sia compatibile con la propria auto.

• Durante i viaggi lunghi è consigliabile fare una pausa, per concedere al bambino qualche istante di relax.

• Dare il buon esempio in prima persona e indossare sempre la cintura di sicurezza.

• Raccomandare al bambino di non giocare mai con la fibbia dell’imbracatura.

CINTURA DI SICUREZZA

• AVVERTENZA: Non utilizzare MAI punti di ancoraggio diversi da quelli descritti nelle istruzioni.

• AVVERTENZA: Assicuratevi che l’imbracatura del seggiolino auto sia correttamente regolata per il vostro bambino. L’imbracatura deve essere abbastanza stretta, lo spazio tra le bretelle e il petto del bambino non deve essere superiore allo spessore di due dita. La cinghia addominale dell’imbracatura deve essere nella posizione più bassa possibile per trattenere adeguatamente il bacino del bambino.

• AVVERTENZA: Assicuratevi che tutti i passeggeri indossino le cinture di sicurezza, in caso di incidente una persona priva della cintura di sicurezza, causa l’impatto, potrebbe urtare il seggiolino. AVVERTENZE• ITALIANO •

• AVVERTENZA: Non utilizzare un sistema passaggio cinture diverso rispetto a quello indicato nel manuale.

• AVVERTENZA: Il bambino deve sempre essere assicurato quando collocato nel seggiolino, anche per viaggi brevi.

ESPOSIZIONE ALLA LUCE SOLARE / GIORNI CALDI

• AVVERTENZA: Non lasciare MAI il bambino collocato nel seggiolino, mentre l’auto è parcheggiata, in particolare se esposta alla luce diretta del sole o in una giornata calda.

• AVVERTENZA: Non lasciare MAI il seggiolino auto esposto al sole per ore, in quanto questo potrebbe essere pericoloso per il vostro bambino, le parti in metallo e le parti in plastica potrebbero scaldarsi. Il tessuto potrebbe sbiadirsi. Coprire con un telo il seggiolino se l’auto è parcheggiata al sole. SEGGIOLINO DI SECONDA MANO o SEGGIOLINI DANNEGGIATI

• AVVERTENZA: Non acquistare MAI un seggiolino auto già utilizzato di seconda mano. Potrebbe avere danni o rotture interne non visibile.

• IMPORTANTE: La garanzia del produttore è esclusivamente per il primo utilizzo del prodotto e legata al proprietario del primo acquisto.

• AVVERTENZA: E’ necessario sostituire il seggiolino auto, le cinture di sicurezza del veicolo, se danneggiate o usurate dall’utilizzo.

• AVVERTENZA: È necessario sostituire il seggiolino per auto qualora abbia subito una violenta sollecitazione, a causa di un incidente che potrebbe aver provocato una rottura interna non visibile, o in caso di usura.

• La società FOPPAPEDRETTI declina ogni responsabilità per un uso improprio del prodotto e per qualsiasi uso difforme dalle presenti istruzioni. AVVISO IMPORTANTE Dai 76 cm a 105 cm (i-Size ISOFIX Universale). Questo e un sistema di ritenuta per bambini avanzato “i-Size”. E’ omologato ai sensi del regolamento No. 129/03 per l’utilizzo all’interno di veicoli su sedili “compatibili con i sistemi i-Size”, come indicato dal costruttore del veicolo nel manuale dell’automobile. Pitstop i-Size può essere installato in tutti i sedili auto omologati i-Size ed in tutti i sedili auto omologati ISOFIX. In caso di dubbi, consultare il produttore del sistema di ritenuta per bambini o il rivenditore. Da 76 cm a 105 cm l’installazione deve avvenire su sedili dotati di Sistema Isofix e Top Tether. Da 100 cm fino a 150 cm (i-Size booster seat). Questo è un sistema di ritenuta per bambini avanzato classificato come rialzo “i-Size”. É omologato ai sensi del regolamento No. 129/03 per l’utilizzo all’interno di veicoli su sedili “compatibili con i sistemi i-Size”, come indicato dal costruttore del veicolo nel manuale dell’automobile. Pitstop i-Size può essere installato in tutti i sedili auto• ITALIANO • • ITALIANO •

omologati i-Size ed in tutti i sedili auto omologati UNIVERSALE purché non interferisca con gli elementi interni dell’auto. In caso di dubbi, consultare il produttore del sistema di ritenuta per bambini o il rivenditore. ATTENZIONE! NON utilizzare il Top Tether dai 100 ai 150 cm.

• Qualora la vettura non sia dotata di ancoraggio Isofix, Pitstop i-Size (in configurazione 100-150 cm) può essere installato in direzione di marcia con cintura auto a 3 punti, approvata secondo il regolamento UN/ECE No. 16 o equivalente.

• ATTENZIONE! Quando si utilizza la cintura a tre punti del veicolo, assicurarsi che la porzione addominale appoggi correttamente sul bacino del bambino. AVVERTENZE• ITALIANO •

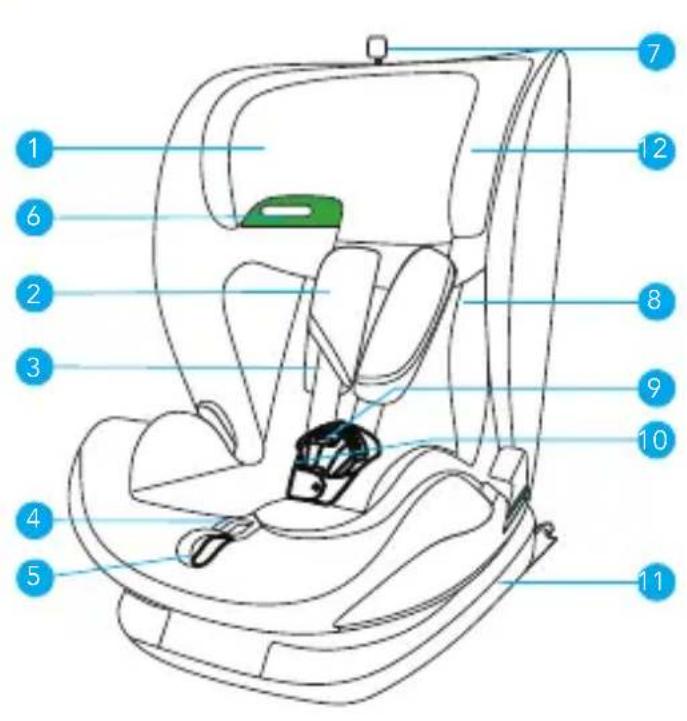

2. Protezione cintura pettorale

3. Cintura di sicurezza a 5 punti

4. Pulsante di regolazione bretelle

5. Cinghia di regolazione bretelle

6. Guida per la cintura pettorale

7. Maniglia di regolazione del

10. Protezione inguinale

12. Vano alloggiamento istruzioni

13. Connettori ISOFIX

14. Pulsante di rilascio ISOFIX

15. Passante guida per la cintura

addominale Si raccomanda di utilizzare il seggiolino auto con i connettori ISOFIX se il veicolo è equipaggiato di aggancio ISOFIX.

14• ITALIANO • • ITALIANO •

LIMITAZIONI E REQUISITI D’USO RELATIVE AL SEGGIOLINO AUTO E AL SEDILE AUTO ATTENZIONE! Rispettare scrupolosamente le seguenti limitazioni:

• Il Seggiolino può essere installato nel senso di marcia a partire da 76 cm.

• IMPORTANTE! Non installare il seggiolino in direzione di marcia no a quando il bambino non superi i 15 mesi di età.

• Il Seggiolino è utilizzabile su tutti i sedili auto omologati i-Size (vericare il libretto istruzioni del veicolo) e sui sedili delle auto appartenenti alla “Lista compatibilità veicoli” fornita con il Seggiolino.

• Il sedile dell’auto deve essere rivolto in senso di marcia. Non utilizzare mai questo Seggiolino su sedili rivolti lateralmente o opposti al senso di marcia. Può essere installato solo se i veicoli ritenti idonei sono dotati di cinture di sicurezza a 3 punti, omologate ai sensi del regolamento UN/ ECE n. 16 o altre norme equivalenti. SEGGIOLINO AUTO Pitstop i-Size 76-105 cm i-SizeISOFIX + Top Tether Pitstop i-Size 100-150 cm i-Size booster seatISOFIX + Cintura a 3 punti Pitstop i-Size 100-150 cm i-Size booster seatCintura a 3 punti

GRUPPO METODO DI INSTALLAZIONE TIPO

Il seggiolino auto può essere installato come mostrato in gura:

Orientamento in direzione di marcia

In senso opposto alla direzione di marcia

Con cinture di sicurezza a 2 punti L’utilizzo di cinture di sicurezza a due punti aumenta significativamente il rischio di lesioni per il bambino in caso di incidente.

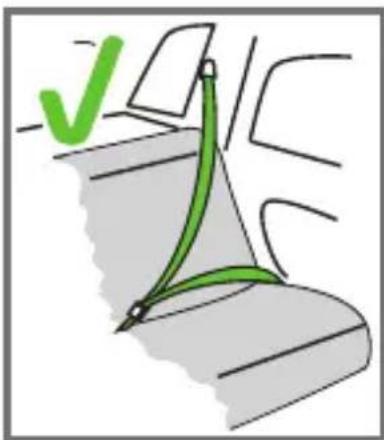

Con cinture di sicurezza a 3 punti La cintura di sicurezza deve essere omologata ai sensi del Regolamento ECE R16 o altre norme equivalenti.

Con sistema di ancoraggio ISOFIX e Top Tether In presenza di airbag frontale: far scorrere molto all’indietro il sedile del passeggero e consultare le istruzioni contenute nel manuale della vettura.

Sul sedile del passeggero anteriore

NON UTILIZZARE SUI SEDILI PASSEGGERI

DOTATI DI AIRBAG ANTERIORI! Il sedile del passeggero anteriore può essere abbinato o meno ai sistemi ISOFIX, con le medesime avvertenze relative a tali sistemi (far scorrere all’indietro il sedile e consultare le istruzioni riportate nel manuale d’uso del veicolo).

Sul sedile laterale posteriore

Sul sedile centrale posteriore Il seggiolino può essere utilizzato sul sedile posteriore centrale se dotati di cinture di sicurezza a tre punti. (Attenersi scrupolosamente alle normative vigenti nel paese di residenza).• ITALIANO • • ITALIANO •

UTILIZZO RIDUTTORE Il riduttore seduta è progettato per l’utilizzo con bambini, per garantire loro maggiore comfort e stabilità e consentire una posizione più distesa, evitando che la testa cada in avanti. Il riduttore deve essere utilizzato no a quando il bambino raggiunge i 87 cm (g 1). REGOLAZIONE DELL’ALTEZZA DEL POGGIATESTA E DELLE BRETELLE La corretta regolazione del poggiatesta garantisce la massima protezione per il vostro bambino all’interno del seggiolino auto. Dai 76 no a 105 cm: Quando si utilizza l’imbracatura a 5 punti, il poggiatesta deve essere regolato in modo che tra le bretelle e la parte superiore delle spalle ci sia uno spazio pari a 1 dito (1 cm). IMPORTANTE: Allentare le bretelle per le spalle prima di procedere alla regolazione del poggiatesta. Una regolazione delle bretelle in una posizione inferiore o superiore rispetto alle spalle del bambino può compromettere la sicurezza per il bambino. Dai 100 no a 150 cm: Quando si utilizza la cintura di sicurezza a 3 punti del veicolo, il poggiatesta deve essere regolato in modo che vi sia uno spazio di due dita tra il poggiatesta e le spalle del bambino. Assicurarsi che la cintura di sicurezza pettorale, passando nel “passante guida cintura pettorale” a lato del poggiatesta, sia posizionata all’altezza delle spalle e non del collo del bambino. REGOLAZIONE DELLE CINTURE DI SICUREZZA, IMBRACATURA (Bambini tra 76 e 105 cm) Per allentare l’imbracatura: Premere il pulsante di regolazione e contemporaneamente NO Troppo bassa NO Troppo alta CORRETTO Top tether Top tether Installazione:Sistema ISOFIX + Top TetherAssicurare il bambino con:imbracatura a 5 puntiInstallazione:Sistema ISOFIX + Top TetherAssicurare il bambino con:imbracatura a 5 puntiInstallazione:Sistema ISOFIT + cintura di sicurezza a 3 puntiAssicurare il bambino con:cintura di sicurezza a 3 puntiInstallazione:cintura di sicurezza a 3 puntiAssicurare il bambino con:cintura di sicurezza a 3 puntiGRUPPO 0+ (0-13 KG) (in senso contrario alla direzione di marcia) Per bambini di peso compreso tra 0 e 13 kg (dalla nascita a 15 mesi circa).

UTILIZZABILE RIVOLTO NEL

SENSO CONTRARIO A QUELLO DI MARCIA PER BAMBINI DALLA NASCITA FINO A 18 KG.GRUPPO 1 (nella direzione di marcia) Per bambini di peso compreso tra 9 e 18 kg (da 9 mesi a 4 anni circa).GRUPPO 2 e 3 (nella direzione di marcia) Per bambini di peso compreso tra 15 e 36 kg (da 3 a 12 anni circa). D10

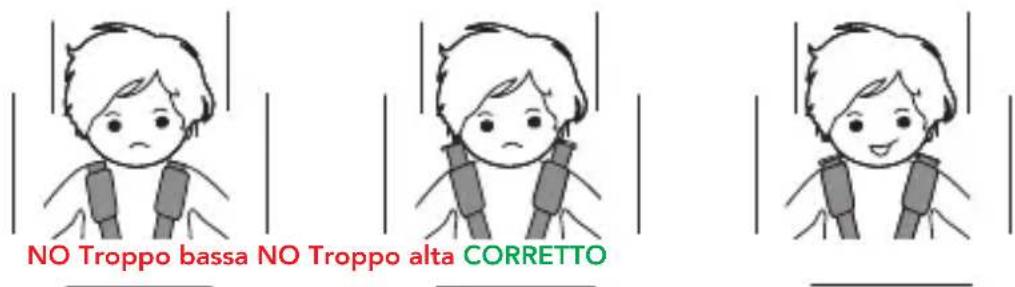

CORRETTO TROPPO BASSO TROPPO ALTO

afferrare le bretelle (cinture pettorali) nella parte inferiore, sotto le imbottiture delle protezioni pettorali e tirarle in avanti per allentarle (g.2A). IMPORTANTE: Non tirare le bretelle afferrando le imbottiture di protezione pettorale. Stringere l’imbracatura: Tirare la cinghia di regolazione dell’imbracatura in modo da tensionarla correttamente contro il corpo del bambino (g. 2B). Una corretta tensionatura è tale che lo spazio tra l’imbracatura e il bambino non deve essere superiore allo spessore di un dito (1 cm). ☞ NOTA: Controllare che la bbia sia correttamente agganciata tirando le bretelle e le cinture addominali. ATTENZIONE: Non attorcigliare né sovrapporre le cinghie dell’imbracatura. UTILIZZO DELLA FIBBIA (IMBRACATURA) - Bambini tra 76 e 105 cm Per agganciare la bbia: Far combaciare le linguette della bbia centrale (g. 3A, 3B) e inserirle nell’apposito alloggiamento all’interno della bbia dell’imbracatura. Un “click” indicherà il corretto aggancio (g. 3C). Per sganciare la bbia: Premere il pulsante rosso per estrarre le linguette dalla bbia centrale (g. 3D, 3E).

REGOLARE IL POGGIATESTA

Il poggiatesta consente diverse altezze di regolazione (n°12). Tirare l’anello della cinghia di regolazione e sollevare o abbassare il poggiatesta nella posizione corretta (g.4). Dai 76 cm ai 105 cm la regolazione del poggiatesta regola anche l’altezza delle bretelle.

La seduta del seggiolino auto può essere reclinata in 5 posizioni (pos. 1,2,3,4,5); Per regolare l’inclinazione: Premere la maniglia di regolazione situata sotto la parte anteriore della seduta del seggiolino e, mantenendola premuta, tirare o spingere la seduta in avanti o indietro. Rilasciare la maniglia nella posizione desiderata e assicurarsi del corretto bloccaggio della seduta, sentirete un “click” ad aggancio avvenuto (g. 5).

INSTALLAZIONE NELLA DIREZIONE DI MARCIA

(Bambini tra 76 e 105 cm, ISOFIX + Top Tether + imbracatura) Installazione solo su veicolo dotati di sistema di ancoraggio ISOFIX e aggancio Top Tether. ATTENZIONE! L’utilizzo del seggiolino auto nella direzione di marcia è consentito con bambini di oltre 15 mesi e con un’altezza di almeno 76 cm. Se la vostra auto non dispone di guide per connettori ISOFIX di serie, inserire le guide fornite in dotazione con il seggiolino auto con l’incavo rivolto verso l’alto nei due punti di ancoraggio ISOFIX della vettura (g 6). ☞ SUGGERIMENTO: I punti di ancoraggio ISOFIX si trovano tra la seduta e lo schienale del sedile del veicolo. UTILIZZO A BORDO DEL VEICOLO• ITALIANO • • ITALIANO •

Premere i pulsanti ISOFIX presenti su entrambi i lati della seduta ed estendere al massimo i connettori ISOFIX (g. 7). Individuare gli agganci ISOFIX in dotazione al veicolo. Allineare i connettori ISOFIX con i punti di ancoraggio ssati al sedile del veicolo e premere no a sentire un “click” (g.8). L’indicatore presente su entrambe le staffe diventerà verde indicando l’avvenuto aggancio (g.9). Vericare il corretto aggancio di entrambe le staffe. Scuotere il seggiolino auto per accertarsi che sia correttamente agganciato. Spingere il seggiolino contro il sedile, assicurarsi che entrambi i connettori ISOFIX siano estesi nella stessa posizione. Non deve esserci spazio tra lo schienale del sedile dell’auto ed il seggiolino auto (g. 10). Afferrare la cintura Top Tether e, se necessario, allungare la cinghia premendo l’apposito tasto di blocco, estendere la cinghia no alla lunghezza desiderata (g.11). Agganciare il dispositivo superiore di ssaggio “Top Tether” al punto di ancoraggio indicato nel manuale d’uso del veicolo (g. 12). Vericare la presenza di questa icona all’interno dell’abitacolo. Tensionare la cinghia del dispositivo Top Tether nché l’indicatore diventerà verde (g.13). Questo indica che la cinghia è tensionata correttamente. La cinghia Top Tether deve passare sopra lo schienale del sedile del veicolo, non deve mai passare sopra il poggiatesta. Se necessario sollevare o rimuovere il poggiatesta dal sedile.

ARROTOLARE LA CINGHIA TOP TETHER IN ECCESSO E RIPORLA IN MODO DA EVITARE CHE IL BAMBINO POSSA PRENDERLA E VI GIOCHI, IN QUANTO POTREBBE ESSERE ESTREMAMENTE PERICOLOSO. Premere il pulsante di regolazione e contemporaneamente afferrare le bretelle (cinture pettorali) nella parte inferiore, sotto le imbottiture delle protezioni pettorali e tirarle in avanti per allentarle (g. 14). IMPORTANTE: Non tirare le bretelle afferrando le imbottiture di protezione pettorale. Vedere paragrafo “Regolazione delle cinture di sicurezza, imbracatura”. Premere il pulsante rosso sulla bbia centrale per sganciare le bretelle (g. 15). Posizionare le bretelle a lato del seggiolino (g. 16). Se la cinghia di ancoraggio Top Tether è stata agganciata e tensiona- ta correamente, l’indicatore diventerà verde. ATTENZIONE• ITALIANO •

Collocare il bambino nel seggiolino auto (g. 17). Posizionare le bretelle sopra le spalle del bambino unire le due linguette della cintura e agganciarle alla bbia (g. 18). IMPORTANTE! La corretta regolazione del poggiatesta garantisce la massima protezione per il vostro bambino all’interno del seggiolino auto. Quando si utilizza l’imbracatura a 5 punti, il poggiatesta deve essere regolato in modo che tra le bretelle e la parte superiore delle spalle ci sia uno spazio pari a 1 dito (1 cm) g. 19. IMPORTANTE: Allentare le bretelle per le spalle prima di procedere alla regolazione del poggiatesta. Agganciare la bbia: Vedere paragrafo “Utilizzo della bbia (imbracatura)” Stringere l’imbracatura (g. 20), Vedere paragrafo “Regolazione delle cinture di sicurezza, imbracatura” PRECAUZIONI PER ACCERTARSI DI AVER ALLACCIATO CORRETTAMENTE L’IMBRACATURA DEL SEGGIOLINO AUTO. Click Tirare la cinghia di regolazione dell’imbracatura verso di se, né verso l’alto, né verso il basso. Dopo la regolazione, la cinghia di regolazione libera deve essere nascosta soo la fodera

• Le cinture dell’imbragatura siano correttamente regolate in base alla statura del bambino e correttamente tensionate;

• Le cinghie pettorali siano regolate nella corretta posizione;

• Le cinture dell’imbragatura non siano attorcigliate;

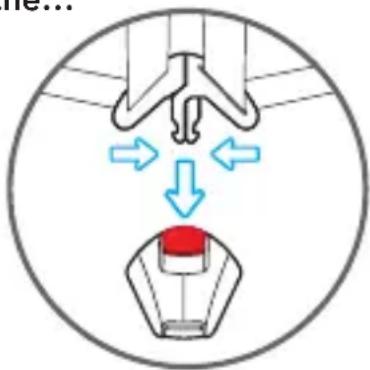

• Le linguette siano correttamente agganciate alla fibbia ATTENZIONE IMPORTANTE Per la sicurezza del bambino, accertarsi sempre che…• ITALIANO • • ITALIANO •

RIMUOVERE IL SEGIOLINO AUTO DAL VEICOLO / Rimozione del sistema ISOFIX Sganciare il Top Tether: Per sganciare la cinghia Top Tether, premere il pulsante sul dispositivo di regolazione tensione cinghia Top Tether e allentare la cintura per ridurre la tensione di ssaggio (g. 21). Sganciare il moschettone di ancoraggio della cinghia. Spingere il seggiolino contro lo schienale del sedile dell’auto (g. 22). Contemporaneamente premere i pulsanti di sgancio ISOFIX e far rientrare i connettori ISOFIX (g. 23). Rimuovere il seggiolino auto dal veicolo. RIMUOVERE L’IMBRACATURA (Stoccaggio delle cinture di sicurezza)

• (Fig 24) - Allentare completamente le bretelle, vedere paragrafo “REGOLAZIONE DELLE CINTURE DI SICUREZZA, IMBRACATURA (Bambini tra 76 e 105 cm)”.

• (Fig. 25) - Tirare la leva sul poggiatesta e mantenendola tirata sollevare o abbassare il poggiatesta regolandolo in base alla statura del bambino

• (Fig. 26) Premere il pulsante rosso sulla bbia centrale per sganciare le bretelle.

• Sganciare i bottoni automatici ai lati del tessuto schienale.

• Sollevare il tessuto di rivestimento seduta, slandolo dal dispositivo di regolazione imbracatura e sollevare l’imbottitura interna slandola dal dispositivo di regolazione imbracatura, prestare attenzione tirare delicatamente.

• Slare il gruppo bbia verso l’interno dall’asola tessuto e dall’asola imbottitura, aprire lo sportello del vano contenitore g.28.

• Agganciare i puntali alla bbia e inserirla nello scomparto interno. Richiudere lo sportello (g. 29, 30).

• Riposizionare correttamente l’imbottitura interna sulla seduta.

• Riposizionare il tessuto sullo schienale e sulla seduta, agganciare i bottoni automatici (g.31). INSTALLAZIONE NELLA DIREZIONE DI MARCIA (Bambini tra 100 e 150 cm, Cintura di sicurezza a 3 punti o ISOFIX + cintura di sicurezza a 3 punti) Si consiglia di utilizzare la cintura a 5 punti il più a lungo possibile. Quando il bambino crescendo raggiunge un’altezza di 100 cm il seggiolino auto deve essere trasformato per l’utilizzo con bambini di altezza compresa tra 100 e 150 cm. In questa congurazione è necessario rimuovere la cintura a 5 punti (imbracatura) in dotazione al seggiolino auto. Vedere paragrafo “RIMUOVERE L’IMBRACATURA (Stoccaggio delle cinture di sicurezza)”. Adatto solamente per l’impiego nei veicoli dotati di cintura di sicurezza a 3 punti, statica o con arrotolatore, omologata in base al Regolamento UN/ECE N°16 o altri standard equivalenti. Come mostrato in gura 32 aprire lo sportello del vano posteriore e inserire la cinghia Top Tether. Richiudere lo sportello

Modalità A - INSTALLAZIONE DEL SEGGIOLINO CON LA CINTURA DI SICUREZZA

A 3 PUNTI E CONNETTORI ISOFIX

Se la vostra auto non dispone di guide per connettori ISOFIX di serie, inserire le guide fornite in dotazione con il seggiolino auto con l’incavo rivolto verso l’alto nei due punti di ancoraggio ISOFIX della vettura (g 33). ☞ SUGGERIMENTO: I punti di ancoraggio ISOFIX si trovano tra la seduta e lo schienale del sedile del veicolo. Premere i pulsanti ISOFIX presenti su entrambi i lati della seduta ed estendere al massimo i connettori ISOFIX (g. 34. Individuare gli agganci ISOFIX in dotazione al veicolo. Allineare i connettori ISOFIX con i punti di ancoraggio ssati al sedile del veicolo e premere no a sentire un “click” (g.35). L’indicatore presente su entrambe le staffe diventerà verde indicando l’avvenuto aggancio (g.36). Vericare il corretto aggancio di entrambe le staffe. Scuotere il seggiolino auto per accertarsi che sia correttamente agganciato. Spingere il seggiolino contro il sedile, assicurarsi che entrambi i connettori ISOFIX siano estesi nella stessa posizione. Non deve esserci spazio tra lo schienale del sedile dell’auto ed il seggiolino auto (g. 37). Far passare la parte pettorale della cintura a 3 punti dietro al poggiatesta del seggiolino auto e attraverso la guida passante cintura pettorale verde (A) posta nella parte inferiore del poggiatesta, dal lato arrotolatore (g. 38). Collocare il bambino nel seggiolino auto (g. 39). Premere il pulsante e sollevare o abbassare il poggiatesta regolandolo in base alla statura del bambino (g. 40). Assicurarsi del corretto bloccaggio nella posizione scelta, (cfr. par ”Regolare il poggiatesta”). Tirare la cintura di sicurezza del veicolo e, facendola scorrere davanti del bambino, agganciare la bbia della cintura di sicurezza del veicolo, inlare il puntale nella bbia (B). Un click indicherà il corretto aggancio (g. 41). ATTENZIONE! La bbia della cintura di sicurezza del veicolo non deve posizionarsi nella guida inferiore del passaggio cintura addominale. Inserire la cintura pettorale e la cintura addominale nel passante inferiore dal lato in prossimità della bbia di aggancio della cintura di sicurezza del veicolo (C) (g. 41). Inlare la cintura addominale sul lato opposto del seggiolino auto nel passante cintura addominale (D) (g. 41). ATTENZIONE! La cintura addominale deve passare il più in basso possibile sopra il bacino del vostro bambino. Inserire la cintura pettorale nell’apposito passante guida cintura (A), accertandosi che non sia attorcigliata. UTILIZZO A BORDO DEL VEICOLO• ITALIANO • • ITALIANO •

☞ NOTE: Quando si utilizza la cintura di sicurezza a 3 punti del veicolo, il poggiatesta deve essere regolato in modo che vi sia uno spazio di due dita tra il poggiatesta e le spalle del bambino. Assicurarsi che la cintura di sicurezza pettorale, passando nel “passante guida cintura pettorale” a lato del poggiatesta, sia posizionata all’altezza delle spalle e non del collo del bambino. Tensionare la cintura come indicato in gura 41. Accertarsi di aver posizionato la cintura addominale il più possibile in basso, sopra il bacino del bambino, e di averla inserita nelle guide passanti della cintura di sicurezza addominale e di aver agganciato correttamente la bbia. La cintura pettorale deve passare nella guida passante cintura pettorale. Modalità B - INSTALLAZIONE DEL SEGGIOLINO AUTO, UTILIZZANDO LA SOLA CINTURA A 3 PUNTI IN DOTAZIONE AL VEICOLO. Premere i pulsanti di sgancio ISOFIX e far rientrare i connettori ISOFIX (g. 42). Posizionare il seggiolino auto sul sedile del veicolo. Spingere il seggiolino auto contro lo schienale del sedile. Non deve esserci spazio tra lo schienale del sedile dell’auto ed il seggiolino auto (g. 43). Far passare la parte pettorale della cintura a 3 punti dietro al poggiatesta del seggiolino auto e attraverso la guida passante cintura pettorale verde (A) posta nella parte inferiore del poggiatesta, dal lato arrotolatore (g. 44). Collocare il bambino nel seggiolino auto (g. 45). Premere il pulsante e sollevare o abbassare il poggiatesta regolandolo in base alla statura del bambino (g. 46). Assicurarsi del corretto bloccaggio nella posizione scelta, (cfr. par ”Regolare il poggiatesta”). Tirare la cintura di sicurezza del veicolo e, facendola scorrere davanti del bambino, agganciare la bbia della cintura di sicurezza del veicolo, inlare il puntale nella bbia (B). Un click indicherà il corretto aggancio (g. 47). ATTENZIONE! La bbia della cintura di sicurezza del veicolo non deve posizionarsi nella guida inferiore del passaggio cintura addominale. Inserire la cintura pettorale e la cintura addominale nel passante inferiore dal lato in prossimità della bbia di aggancio della cintura di sicurezza del veicolo (C) (g. 47). Inlare la cintura addominale sul lato opposto del seggiolino auto nel passante cintura D10

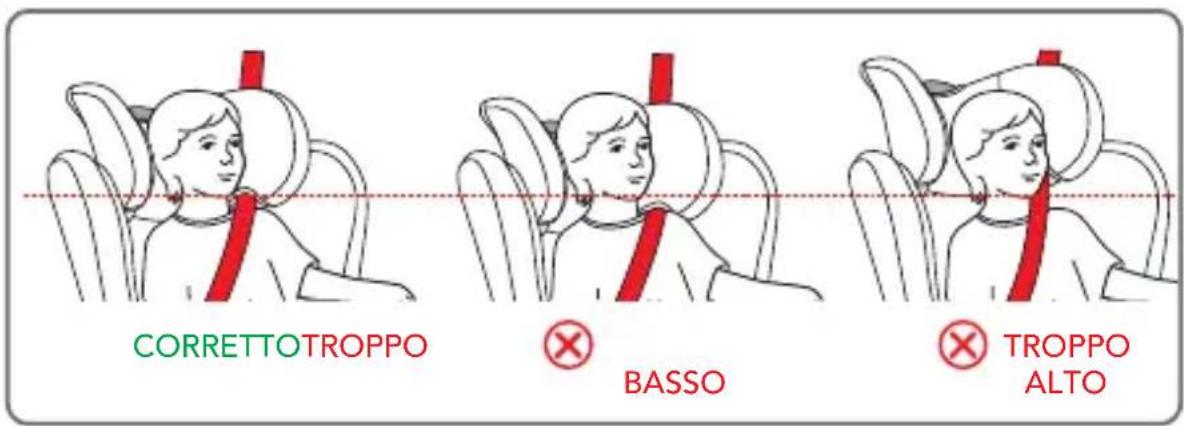

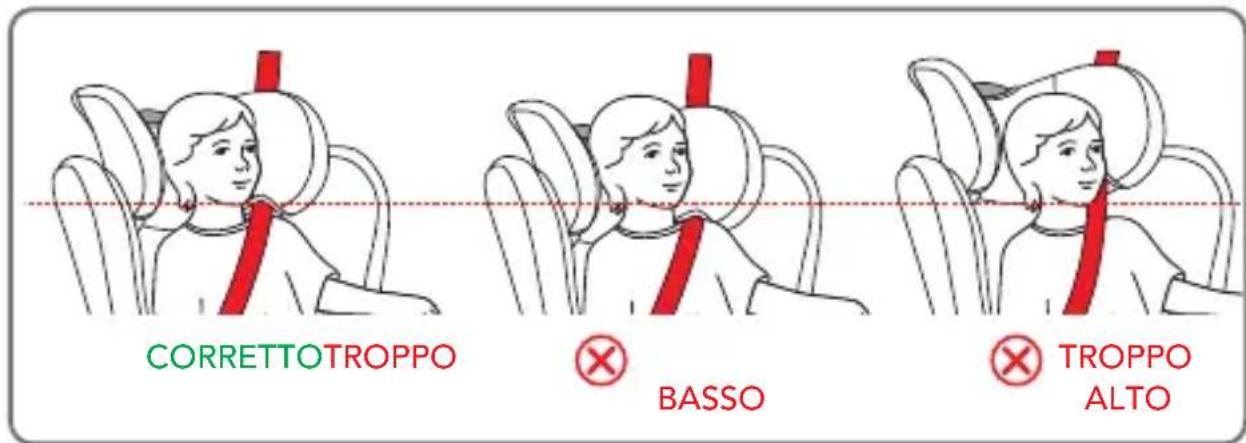

CORRETTO TROPPO BASSO TROPPO ALTO

addominale (D) (g. 47). ATTENZIONE! La cintura addominale deve passare il più in basso possibile sopra il bacino del vostro bambino. Inserire la cintura pettorale nell’apposito passante guida cintura (A), accertandosi che non sia attorcigliata. ☞ NOTE: Quando si utilizza la cintura di sicurezza a 3 punti del veicolo, il poggiatesta deve essere regolato in modo che vi sia uno spazio di due dita tra il poggiatesta e le spalle del bambino. Assicurarsi che la cintura di sicurezza pettorale, passando nel “passante guida cintura pettorale” a lato del poggiatesta, sia posizionata all’altezza delle spalle e non del collo del bambino. Tensionare la cintura come indicato in gura 47. Accertarsi di aver posizionato la cintura addominale il più possibile in basso, sopra il bacino del bambino, e di averla inserita nelle guide passanti della cintura di sicurezza addominale e di aver agganciato correttamente la bbia. La cintura pettorale deve passare nella guida passante cintura pettorale.

INSTALLAZIONE DEL KID-PAD

Il KID-PAD è un dispositivo da installare SEMPRE sulla cintura di sicurezza diagonale del veicolo per assicurare una corretta protezione in caso di impatto. Posizionare la cintura diagonale sotto i due velcri del KID-PAD (g. 48), richiudere il KID-PAD su sè stesso (g. 49) facendo attenzione che la parte sagomata sia posizionata tra il mento ed il torace del bambino (Fig. 50). ATTENZIONE! Il KID-PAD deve SEMPRE essere utilizzato. RIMUOVERE IL RIVESTIMENTO (g. 51) Allentare l’imbragatura, e rimuovere il riduttore se presente. Sollevare il poggiatesta nella massima posizione. Rimuovere, slando con cura il tessuto dal poggiatesta. Rimuovere, slando con cura il tessuto dalla struttura iniziando da un lato, prestare attenzione mentre si sla il tessuto dalla guida passaggio cintura addominale. Slare la cintura spartigambe dal rivestimento e rimuovere il tessuto. Per riposizionare il rivestimento, seguire la procedura inversa.

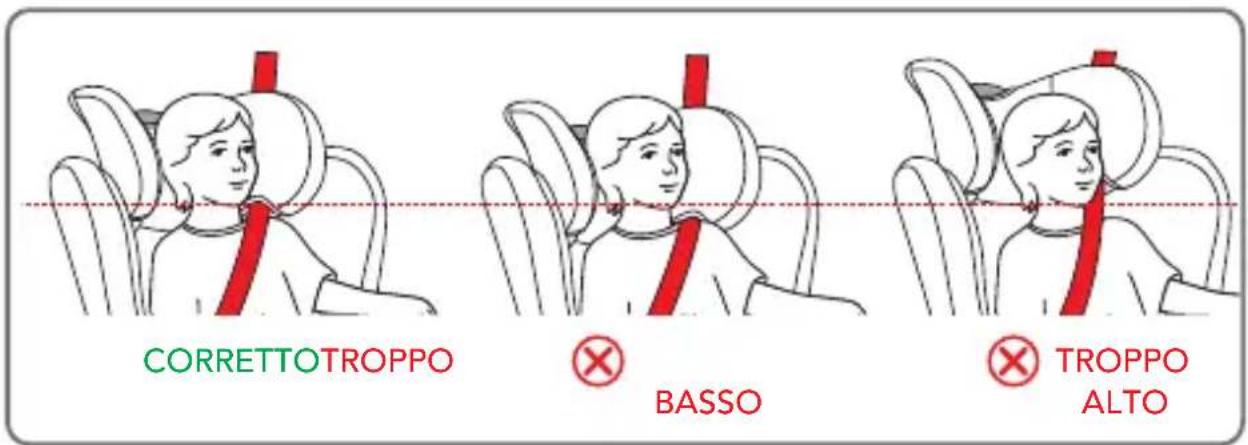

CORRETTO TROPPO BASSO TROPPO ALTO

E3• ITALIANO • • ITALIANO •

PULIZIA E MANUTENZIONE

Si raccomanda di utilizzare solo rivestimenti originali, in quanto si tratta di componenti di fondamentale importanza ai ni del corretto funzionamento del dispositivo. Non utilizzare il seggiolino auto senza l’apposito rivestimento. Pulizia Il rivestimento può essere asportato e lavato in lavatrice con un detergente delicato utilizzando il programma per capi delicati (30°C). Attenersi alle indicazioni di lavaggio riportate sull’apposita etichetta. I colori potrebbero sbiadire se lavati a temperature superiori a 30°C. Non centrifugare né porre in asciugatrice (in quanto il tessuto potrebbe staccarsi dall’imbottitura). Le parti in plastica possono essere pulite con acqua e sapone. Non utilizzare detergenti aggressivi (come solventi). L’imbracatura può essere rimossa e lavata con sapone e acqua tiepida.

PULIZIA E MANUTENZIONE

IMPORTANTE: Il rivestimento è un elemento fondamentale per la sicurezza del bambino. Non utilizzare mai il seggiolino senza il rivestimento, né sostituirlo in nessun caso con altri prodotti non omologati, onde evitare di mettere a rischio la sicurezza del bambino o compromettere il corretto. Istruzioni per il lavaggio: Il rivestimento può essere rimosso, lavato a 30°C e steso ad asciugare. Lavaggio a macchina acqua fredda Non candeggiare No lavaggio a secco Non stirareNon asciugare nell'asciugatrice

PULIZIA E MANUTENZIONE• ITALIANO •

Il contenuto sottoindicato va in vigore dal

01.01.2005 e sostituisce a qualsiasi titolo

e completamente qualsiasi messaggio anteriore riferito alla garanzia prestata da Foppa Pedretti S.p.A. GARANZIA CONVENZIONALE Foppa Pedretti S.p.A. con sede inGrumello del Monte (Italia) Via Volta 11, garantisce direttamente al Consumatore che questo Prodotto, nuovo di fabbrica, è privo di difetti nei materiali, nella progettazione e nella fabbricazione ed conforme alle caratteristiche dalla stessa dichiarate. La presente garanzia convenzionale è valida in tutti i Paesi Stati membri dell’Unione Europea e non esclude né limita i diritti del Consumatore ai sensi di norme imperative di legge nei confronti del Venditore del Prodotto. Per usufruire della presente garanzia convenzionale il Consumatore dovrà riportare il Prodotto difettoso al Venditore, presentandogli la prova d’acquisto del Prodotto dalla quale risultino in modo leggibile l’indirizzo del Venditore, la data d’acquisto del Prodotto col timbro e rma del Venditore e l’indicazione del Prodotto stesso o, in alternativa, lo scontrino scale, non modicato, dal quale risultino in modo chiaro le medesime informazioni. La garanzia convenzionale ha validità per Dodici (12) mesi dalla data di acquisto del Prodotto. Durante questo periodo Foppa Pedretti S.p.A. riparerà o sostituirà, a sua discrezione, il Prodotto difettoso. La garanzia convenzionale è concessa all’acquirente nale del Prodotto (Consumatore) e non esclude né limita i diritti imperativi del medesimo Consumatore, quali previsti dalla legge e/o i diritti che il Consumatore può vantare contro il Venditore/Rivenditore del Prodotto.

ESCLUSIONI DELLA GARANZIA

CONVENZIONALE. La garanzia convenzionale è esclusa per i danni derivati al Prodotto dalle seguenti cause: uso non conforme alle disposizioni contenute nel foglio d’istruzioni all’uso ed al montaggio, urti e cadute, esposizione del Prodotto ad umidità o condizioni termiche o ambientali estreme od a cambiamenti repentini di tali condizioni, corrosione, ossidazione, modiche o riparazioni non autorizzate del Prodotto, riparazioni con uso di parti di ricambio non autorizzate, uso improprio, cattiva mancata manutenzione, manutenzione impropria rispetto a quanto indicato nel foglio d’istruzioni all’uso e al montaggio, montaggio non corretto, incidenti, azioni di cibi o bevande, azione di prodotti chimici, cause di forza maggiore. In ogni caso Foppa Pedretti S.p.A. declina ogni responsabilità per danni a persone o a cose, diversi dal Prodotto, quando tali danni siano causati da negligenza alle disposizioni / raccomandazioni / avvertenze contenute nel manuale o, in alternativa, nels “Foglio d’istruzioni all’uso e al Montaggio” che accompagna ogni Prodotto destinato al proprietario/ utilizzatore. (come a titolo meramente esemplicativo, nel caso del Prodotto Lettino: “Sorvegliate costantemente il bambino. Controllate che lenzuola e coperte non coprano la testa del bambino…”). Foppa Pedretti S.p.A. declina, inoltre, ogni responsabilità per danni a persone o a cose quando la rottura dei suoi prodotti è causata dal deterioramento dei componenti del Prodotto, soggetti ad usura. Sono considerati componenti del Prodotto soggetti a usura tutti i componenti in materiale plastico.

NASCITA FINO A 18 KG. GRUPPO 1 (nella direzione di marcia) Per bambini di peso compreso tra 9 e 18 kg (da 9 mesi a 4 anni circa). GRUPPO 2 e 3 (nella direzione di marcia) Per bambini di peso compreso tra 15 e 36 kg (da 3 a 12 anni circa). D10

Auto omologate per il seggiolino auto Pitstop i-Size, a condizione che l’auto sia dotata di ISOFIX.

• Pitstop i-Size è un dispositivo di ritenuta per bambini universale. È omologato ai sensi della normativa R129 per l’utilizzo in tutte le posizioni del veicolo contrassegnate dal logo i-Size.

• Riferirsi alla lista veicoli se il veicolo è dotato di posizioni auto Isox non i-Size: il seggiolino auto Pitstop i-Size è adatto anche per il ssaggio nelle posizioni di seduta delle auto elencate di seguito, a condizione che siano presenti e disponibili i punti ISOFIX omologati. Anche le posizioni di seduta di altre auto potrebbero essere adatte ad accogliere questo dispositivo di ritenuta per bambini, tuttavia non abbiamo ancora testato queste auto in abbinamento con Pitstop i-Size. In caso di dubbi, consultare il produttore del sistema di ritenuta per bambini o il rivenditore.

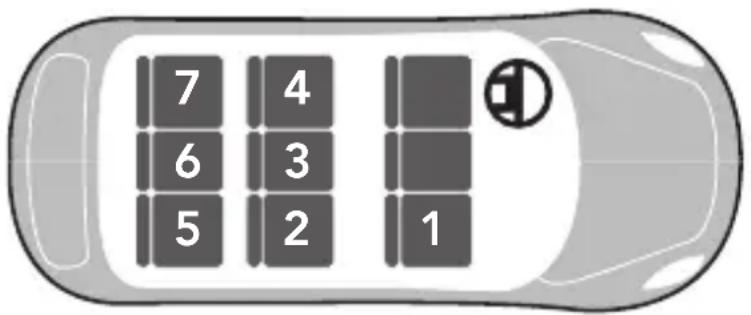

• I punti di ancoraggio ISOFIX sul sedile del passeggero (posizione 1) sono normalmente offerti come opzione, pertanto a seconda del modello questa posizione può essere disponibile o meno. L’installazione sul sedile posteriore dell’auto può limitare lo spazio per il passeggero sul sedile anteriore.

• Controllare sempre la compatibilità del seggiolino auto “Pitstop i-Size” con la propria auto per vericare che lo spazio disponibile sia adeguato.

• La lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture.

• L’elenco aggiornato è consultabile nel nostro sito internet: www.foppapedretti.it Avviso: NON utilizzare su un sedile passeggero dotato di airbag frontale attivato. INFORMAZIONI Consultare il produttore e/o manuale del veicolo per quanto riguarda i punti di ancoraggio ISOFIX. ATTENZIONE: prima di fare l’acquisto vericate sul libretto di uso e manutenzione della vostra auto che l’aggancio ISOFIX sia presente perché potrebbe essere un optional.
