MANUALE UTENTE GT-SF-TVT-02 Easy Home

Dotazione/Parti dell’apparecchio Dotazione/Parti dell'apparecchio

Griglia di uscita aria (lato anteriore)

Griglia di ingresso aria (lato posteriore)

Pannello di controllo

Timer (con funzione on/off)

Commutazione a 4 livelli

Tasto funzione basculante

• Istruzioni per l’uso e cartolina di garanzia (non mostrato) Salvo modifiche tecniche ed estetiche.45 Sommario Sommario Panoramica prodotto p. 42
• Dotazione/Parti dell’apparecchio p. 44
• In generale p. 46
• Leggere e conservare le istruzioni per l’uso p. 46
• Descrizione pittogrammi e altre informazioni utili p. 46
• Sicurezza p. 47
• Utilizzo conforme alla destinazione d’uso p. 47
• Note relative alla sicurezza p. 48
• Pericoli per bambini e persone con capacità limitate p. 48
• Pericoli durante l’uso degli apparecchi elettrici p. 49
• Pericoli durante il funzionamento del ventilatore a torre p. 50
• Installazione e montaggio p. 52
• Prima di utilizzare l’apparecchio per la prima volta p. 52
• Montaggio del piedino di appoggio p. 52
• Uso p. 56
• Uso del ventilatore a torre p. 56
• Timer p. 56
• Guasti e risoluzione p. 58
• Manutenzione, pulizia e cura p. 59
• Dati tecnici p. 60
• Dichiarazione di conformità p. 60
• Smaltimento p. 61
• Smaltimento della confezione p. 61

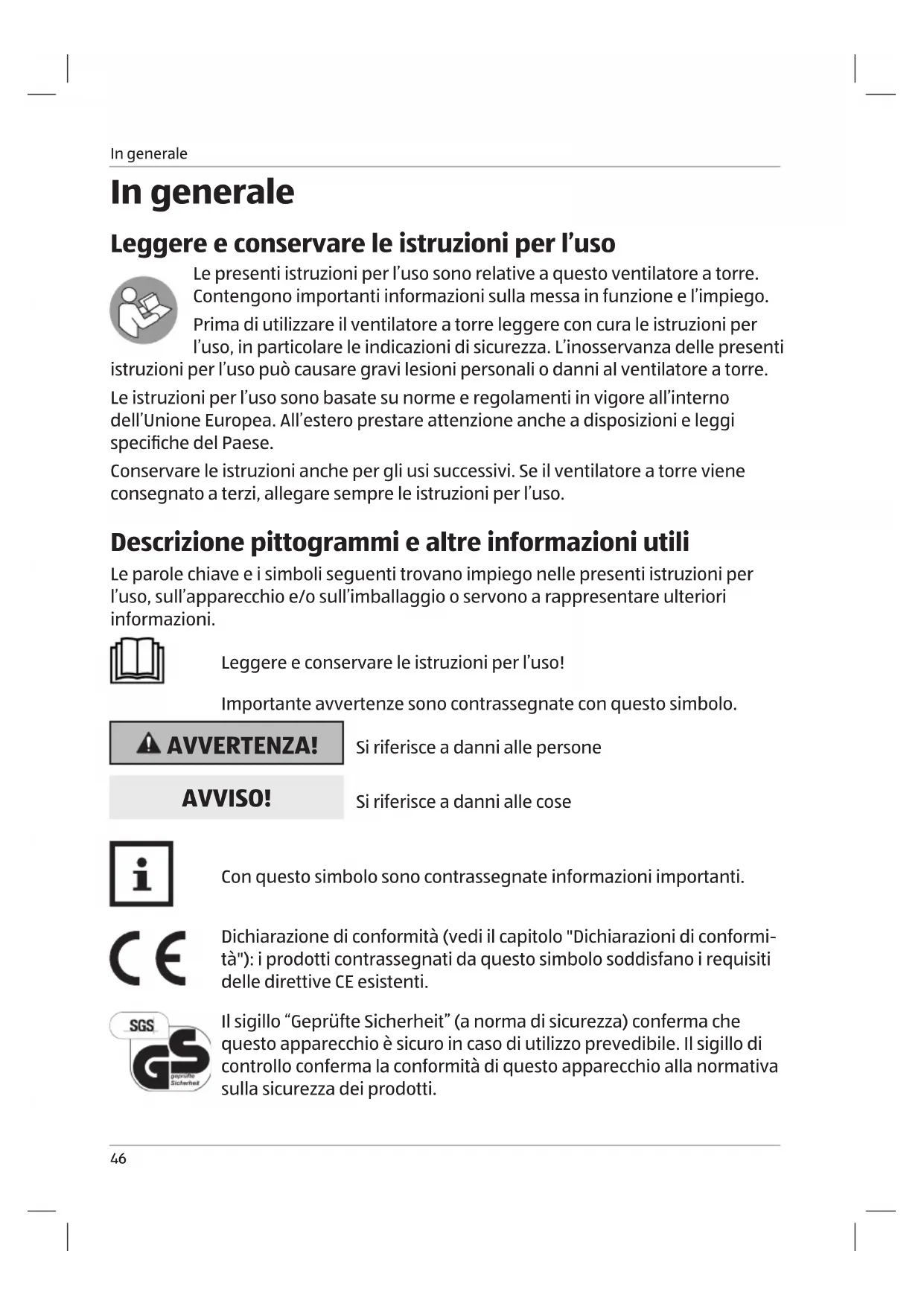

• Smaltimento dell’apparecchio In generale Leggere e conservare le istruzioni per l’uso Le presenti istruzioni per l’uso sono relative a questo ventilatore a torre. Contengono importanti informazioni sulla messa in funzione e l’impiego. Prima di utilizzare il ventilatore a torre leggere con cura le istruzioni per l’uso, in particolare le indicazioni di sicurezza. L’inosservanza delle presenti istruzioni per l’uso può causare gravi lesioni personali o danni al ventilatore a torre. Le istruzioni per l’uso sono basate su norme e regolamenti in vigore all’interno dell’Unione Europea. All’estero prestare attenzione anche a disposizioni e leggi specifiche del Paese. Conservare le istruzioni anche per gli usi successivi. Se il ventilatore a torre viene consegnato a terzi, allegare sempre le istruzioni per l’uso. Descrizione pittogrammi e altre informazioni utili Le parole chiave e i simboli seguenti trovano impiego nelle presenti istruzioni per l’uso, sull’apparecchio e/o sull’imballaggio o servono a rappresentare ulteriori informazioni. Leggere e conservare le istruzioni per l’uso! Importante avvertenze sono contrassegnate con questo simbolo. AVVERTENZA! Si riferisce a danni alle persone AVVISO! Si riferisce a danni alle cose Con questo simbolo sono contrassegnate informazioni importanti. Dichiarazione di conformità (vedi il capitolo "Dichiarazioni di conformi- tà"): i prodotti contrassegnati da questo simbolo soddisfano i requisiti delle direttive CE esistenti. Il sigillo “Geprüfte Sicherheit” (a norma di sicurezza) conferma che questo apparecchio è sicuro in caso di utilizzo prevedibile. Il sigillo di controllo conferma la conformità di questo apparecchio alla normativa sulla sicurezza dei prodotti. In generale47 In generale/Sicurezza Questo simbolo contrassegna apparecchi elettrici conformi alla classe di protezione II. Questo simbolo segnala le normative specifiche per lo smaltimento di vecchi apparecchi (vedi il capitolo "Smaltimento"). Sicurezza Utilizzo conforme alla destinazione d'uso L’apparecchio è previsto esclusivamente per la ventilazione di luoghi asciutti e chiusi in ambito privato. Inoltre l’apparecchio non è destinato a impieghi industriali ma soltanto all’utilizzo in abitazioni private. Qualsiasi altro utilizzo o modifica dell’appa- recchio non è appropriato ed è in linea di principio proibito. Si declina ogni responsabilità per danni derivanti da utilizzo non appropriato o uso errato.48 Note relative alla sicurezza AVVERTENZA! Leggere e osservare tutte le indicazioni per la sicurezza riportate di seguito. La mancata osservanza comporta notevoli rischi di incidenti e lesioni e il pericolo di danni materiali e all’apparecchio. Pericoli per bambini e persone con capacità limitate - L’apparecchio può essere utilizzato da bambini a partire dagli 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali o con scarsa esperienza e/o inesperte solo se sorvegliati o informati in merito all‘uso sicuro dell‘apparecchio e avendo compreso i pericoli derivanti. - La pulizia e la manutenzione da parte dell’utente non possono essere eseguite da bambini, a meno che non abbiano almeno 8anni e siano sorvegliati. L’apparecchio e la sua linea di collegamento vanno tenuti fuori dalla portata dei bambini più piccoli di 8anni. - I bambini non devono giocare con l’apparecchio. I bambini non conoscono i pericoli che possono derivare dall’uso di apparecchi elettrici. Per questo motivo l’apparecchio deve essere usato e conservato lontano dalla portata dei bambi- ni di età inferiore a 8anni. Non lasciar penzolare il cavo di alimentazione per evitare di inciamparvi. - Tenere il materiale di imballaggio lontano dai bambini – Pericolo di soffocamento! Sicurezza49 Sicurezza Pericoli durante l’uso degli apparecchi elettrici - Collegare l’apparecchio solo a una presa di corrente con contatto di terra installata a norma, con tensione di rete come da targhetta identificativa. - Se il cavo di alimentazione di rete di questo apparecchio è danneggiato, deve essere sostituito dal produttore o dal suo servizio clienti o da una persona di qualifica analoga per evitare pericoli. - In caso di danneggiamento del cavo di alimentazione, la sostituzione deve essere effettuata esclusivamente da un laboratorio specializzato indicato dal costruttore per evitare pericoli di ferimento e incidenti nonché danni all’apparec- chio. - Le riparazioni devono essere eseguite solo da laboratori specializzati e autorizzati. Le apparecchiature non riparate a regola d’arte sono pericolose per chi le utilizza. - Per evitare incidenti tenere sempre sotto controllo l’appa- recchio quando è in funzione. - Per evitare incidenti, non collegare mai più elettrodome- stici contemporaneamente (ad es. tramite una presa tripla) alla stessa presa con contatto di terra. - Non immergere mai l’apparecchio nell’acqua e non usarlo all’aperto, in quanto non può essere esposto alla pioggia né ad altro genere di umidità. Pericolo di scossa elettrica! - Se l’apparecchio dovesse cadere nell’acqua, staccare per prima cosa la spina ed estrarre l’apparecchio dall’acqua! Dopodiché non rimettere in funzione l’apparecchio, ma farlo prima controllare da un centro di assistenza autoriz- zato. Ciò vale anche in caso di danneggiamento del cavo di alimentazione o dell’apparecchio e di caduta dell’apparec- chio. Pericolo di scossa elettrica! - Staccare sempre la spina dalla presa di corrente quando non si usa l’apparecchio e prima di qualsiasi operazione di50 Sicurezza pulizia o in caso di problemi nel funzionamento! Non tirare mai il cavo di alimentazione! Pericolo di scossa elettrica! - Fare attenzione a che il cavo di alimentazione o l’apparec- chio non siano mai collocati su superfici calde o in prossi- mità di fonti di calore. Sistemare il cavo di alimentazione in modo che non entri in contatto con oggetti bollenti o affila- ti. Pericolo di scossa elettrica! - Non piegare assolutamente il cavo di alimentazione, questo può infatti causarne la rottura. Pericolo di scossa elettrica! - Non usare l’apparecchio sul pavimento bagnato o con le mani bagnate o se l’apparecchio stesso è umido. Pericolo di scossa elettrica! - Non aprire mai l’apparecchio e non cercare in alcun modo di raggiungerne l’interno con oggetti metallici. Pericolo di scossa elettrica! Pericoli durante il funzionamento del ventilatore a torre - Non infilare né dita o altre parti del corpo né oggetti attra- verso la griglia di sicurezza (pericolo di lesioni). - Disporre l’apparecchio su una base solida, piatta e stabile. Questo impedisce un eventuale ribaltamento durante l’uso. - Non appoggiare oggetti sull’apparecchio. - Verificare che la presa sia liberamente accessibile per poter staccare velocemente dalla rete l’apparecchio in caso di gua- sto. - In caso di utilizzo di una prolunga questa deve essere con- forme alle norme di sicurezza valide. - Non coprire la griglia di sicurezza (griglia di ingresso e uscita aria) con oggetti, quali ad es. riviste, tovaglie, tende, ecc. Di tanto in tanto pulire la griglia di ventilazione dall’esterno con una spazzola. Assicurarsi che l’apparecchio sia spento e non sia collegato alla presa.51 Sicurezza - Controllare regolarmente l’apparecchio e il cavo di alimen- tazione per eventuali danni visibili. Non mettere in funzione l’apparecchio se l’apparecchio o il cavo di alimentazione presentano danni visibili. - Non esporre l’apparecchio a temperatura estreme. Evitare il contatto diretto con i raggi solari e il calore del riscaldamen- to. - Durante l’uso del ventilatore a torre accertarsi in particolare che tende/tendine, indumenti (in particolare cravatte, fou- lard, ecc.) oppure gioielli o capelli lunghi non si incastrino nel ventilatore a torre. Ad esempio i capelli lunghi ecc. pos- sono essere aspirati dal flusso di aria. - Posare il cavo di alimentazione in modo da evitare che vi si possa inciampare, pericolo di lesioni! - Utilizzare solo accessori originali. L’utilizzo di accessori non originali determina un maggior pericolo di incidenti. Si de- clina qualsiasi responsabilità in caso di incidenti o danni con accessori non originali. Se si utilizzano accessori di terze parti decade qualsiasi diritto di garanzia per i danni all’apparec- chio. - Spegnere sempre l’apparecchio e staccare la spina quando non in uso, In caso di malfunzionamenti o se è caduto ac- cidentalmente un oggetto attraverso la griglia di sicurezza procedere analogamente. - Utilizzare l’apparecchio solo in luoghi in cui la temperatura ambiente non supera 40°C.52 Installazione e montaggio Installazione e montaggio Prima di utilizzare l’apparecchio per la prima volta AVVERTENZA! Dopo aver tolto l’apparecchio dall’imballaggio, controllare che sia completo e che non abbia subito danni da trasporto per evitare pericoli. In caso di dubbi non utilizzare l’apparecchio, ma rivolgersi a una filiale ALDI SUISSE. L’apparecchio si trova in un imballaggio che lo protegge dai danni da trasporto. p. 6146

• Estrarre con cautela l’apparecchio dall’imballaggio.

• Rimuovere tutte le parti dell’imballaggio.

• Pulire l’apparecchio e tutti gli accessori dai residui di polvere dell’imballaggio seguendo le indicazioni del capitolo “Manutenzione, pulizia e cura”. Montaggio del piedino di appoggio Prima dell’uso dell’apparecchio è necessario applicare il piedino di appoggio all’alloggiamento. Il piedino di appoggio è composto da 2 parti, che devono essere assemblate e poi fissate sul lato inferiore dell’apparecchio. Nota: una delle parti presenta sul lato superiore un incavo che serve per fissare il cavo.

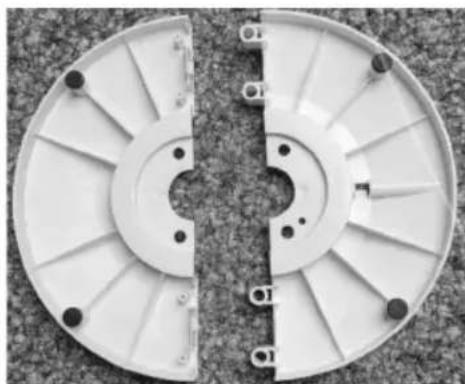

1. Afferrare le due parti del piedino di appoggio

e girarle con il lato inferiore verso l’alto. Fissaggio del cavo53 Installazione e montaggio

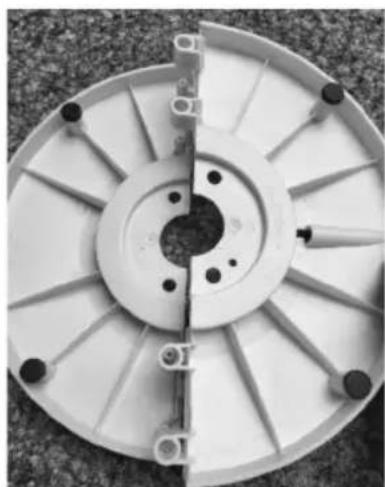

2. Riunire le due parti collocando la parte con il fissaggio del cavo sulla parte

sinistra del piedino di appoggio in modo che i perni di guida qui collocati vengano inseriti nelle apposite aperture sulla parte con il fissaggio del cavo e si ingranino reciprocamente.

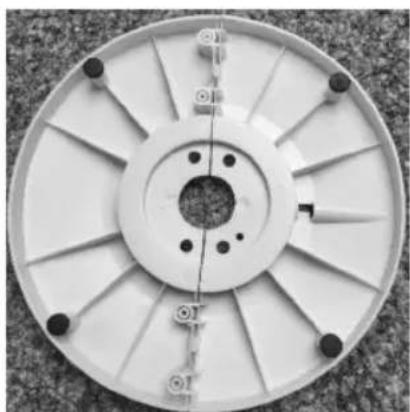

3. Riunire le due parti fino alla battuta fino a formare un’unità e fissarle saldamente

per mezzo dei bloccaggi applicati.

4. Afferrare l’apparecchio e girarlo con attenzione con il lato inferiore verso l’alto.54

Installazione e montaggio

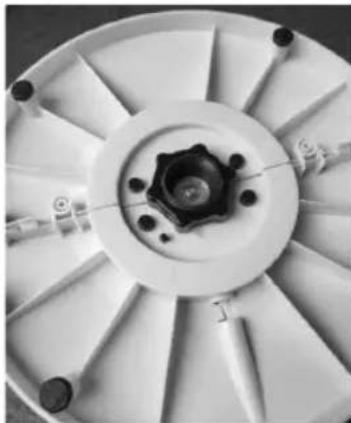

5. Allentare dapprima il dado in plastica applicato al centro e rimuoverlo

6. Afferrare il piedino di appoggio

e disporlo sul lato inferiore dell’apparecchio. Assicurarsi che gli aggetti presenti sull’apparecchio siano inseriti correttamente nelle apposite rientranze sul piedino di appoggio

7. Fissare il piedino di appoggio

con il dado in plastica precedentemente rimosso sull’apparecchio.

8. Guidare il cavo di alimentazione nel fissaggio del cavo applicandolo in sicurezza e

saldamente. Il montaggio del piedino di appoggio

è terminato e si può quindi installare in un luogo idoneo l’apparecchio in verticale con il pannello di controllo

verso l’alto. Installazione e montaggio56 Uso Uso Uso del ventilatore a torre Durante la prima messa in funzione dell’apparecchio si potrebbe avvertire un leggero odore. Questo non indica un malfunzionamento dell’apparec- chio. Provvedere comunque ad un’adeguata aerazione, ad esempio apren- do una finestra.

• Installare il ventilatore a torre su una base salda e stabile per evitare che possa ribaltarsi durante il funzionamento. Avvertenza importante: Assicurarsi che la funzione dell’apparecchio sia presente solo quando il timer

non è nella posizione “OFF”. Se il timer

è impostato sulla posizione “OFF” non è presente né utilizzabile alcuna altra funzione dell’apparecchio.

• Inserire la spina in una presa installata a norma con la tensione di rete riportata nella targhetta identificativa. Timer Il timer oltre all’impostazione del tempo di funzionamento desiderato fino a 120 minuti è dotato anche di una funzione ON/OFF. Le posizioni “ON” e “OFF” sono regolabili tramite il timer. Assicurarsi che la funzione dell’apparecchio sia presente solo quando il timer non è impostato sulla posizione “OFF”. Se il timer è impostato sulla posizione “OFF”, non è presente né utilizzabile alcuna altra funzione dell’apparecchio. L’apparecchio è dotato di una funzione timer, ossia con l’ausilio del timer è possibile impostare una durata desiderata fino a 120 minuti

. Trascorso il tempo impostato, l’apparecchio si spegne automaticamente (timer

nella posizione “OFF”). Per usare l’apparecchio con la funzione timer procedere come segue.

in senso orario sulla durata di esercizio desiderata nell’inter- vallo tra la posizione “OFF” e massimo 120 minuti.

2. Eseguire le impostazioni desiderate come descritto di seguito nel paragrafo “Uso

essenziale“ e l’apparecchio inizia a funzionare.57 Uso

3. Trascorso il tempo di esercizio impostato, l’apparecchio si spegne (timer nella

posizione “OFF”). Per utilizzare l’apparecchio senza la funzione timer e quindi senza spegnimento automatico impostare il timer

ruotando in senso antiorario nella posizione “ON”. Principi di utilizzo Il ventilatore a torre può essere azionato con diversi livelli di velocità. La commuta- zione a 4 livelli offre le seguenti possibilità che possono essere selezionate premen- do il tasto corrispondente. Livello OFF = flusso d'aria assente Livello 1 = flusso d’aria debole Livello 2 = flusso d’aria medio Livello 3 = flusso d’aria forte Inoltre è possibile attivare la funzione di rotazione automatica nei livelli di esercizio 1-3. Premendo il tasto per la funzione basculante

questa funzione viene attivata e si ottiene quindi una distribuzione orizzontale dell’aria nello spazio. Per disattivare di nuovo la funzione basculante premere nuovamente il tasto per la funzione bascu- lante

Manutenzione, pulizia e cura Guasti e risoluzione Guasto: Causa: Risoluzione: L’apparecchio non funziona. L’apparecchio non è collegato alla presa di corrente. Inserire la spina nella presa di corrente. L’apparecchio non è acceso. Selezionare il livello di velocità desiderato premendo il tasto corrispondente (1, 2 o 3) sulla commutazione a 4 livelli. Timer nella posizione “OFF” Impostare il timer nella posizione “ON” o scegliere una durata di esercizio al termine della quale l’apparecchio deve spegnersi. Il ventilatore non gira. L’interruttore per la funzione di rotazione automatica non è attivato. Premere il tasto per la funzione basculante In caso di guasti non indicati qui sopra, rivolgersi al nostro servizio clienti. Il nostro consulente sarà lieto di aiutarvi. L’indirizzo del centro di assistenza è riportato sulla cartolina di garanzia. Poiché i nostri prodotti sono continuamente soggetti a sviluppi e miglioramenti, sono possibili modifiche di design e tecniche. Queste istruzioni per l’uso possono anche essere scaricate come file PDF dal nostro sito www.gt-support.de.59 Manutenzione, pulizia e cura Manutenzione, pulizia e cura AVVERTENZA! Prima della pulizia estrarre sempre la spina e lasciare raffreddare completamente l’apparecchio e gli accessori prima di pulirli e riporli. AVVERTENZA! Assicurarsi che nessun liquido penetri all’interno dell’apparecchio. Non immergere mai l’apparecchio in acqua. Pericolo di scossa elettrica! AVVISO! Non usare detergenti aggressivi e abrasivi né spugne abrasive. Questo potrebbe causare all’apparecchio un danno irreparabile.

• Per pulire l’alloggiamento usare un panno asciutto o tutt’al più leggermente umido e ben strizzato. Quindi strofinare finché è ben asciutto

• Pulire dall’esterno la griglia di sicurezza (ingresso e uscita dell’aria) con un’apposita spazzola morbida. Conservazione Riporre l’apparecchio in un luogo asciutto, al riparo dalla polvere e fuori dalla portata dei bambini.60 Dati tecnici/Dichiarazione di conformità Dati tecnici Tensione nominale: 220-240 V~ Frequenza nominale:: 50 Hz Potenza nominale: 50 W Classe di protezione: II Ulteriori informazioni Ventilatore a torre - GT-SF-TVT-02 Descrizione Simbolo Valore Unità Massimo flusso volumetrico F 5,21 m³/min Potenza assorbita dal ventilatore P 41,5 W Rapporto di servizio SV 0,13 (m³/min)/W Potenza assorbita nello stato pronto PSB 0,00 W Livello di potenza sonora del ventilatore LWA 61,75 dB(A) Massima velocità aria c 2,38 m/s Norma di misurazione per determinare il rapporto di servizio IEC 60879: 2019 Dichiarazione di conformità La dichiarazione di conformità UE può essere richiesta all’indirizzo riportato sulla cartolina di garanzia. I prodotti contrassegnati dalla marcatura CE soddisfano i requisiti delle direttive CE esistenti.61 Smaltimento Smaltimento Smaltimento della confezione Smaltire la confezione in modo conforme. Il cartone e la carta devono essere conferiti con la carta da riciclare, le pellicole nella raccolta apposita. Smaltimento dell’apparecchio Smaltire l’apparecchio in modo conforme alle normative vigenti nella relativa nazione. Non smaltire gli apparecchi con i rifiuti domestici! Il simbolo con il bidone barrato significa che gli apparecchi elettrici ed elet- tronici non devono essere smaltiti insieme ai rifiuti domestici. I consumatori hanno l’obbligo per legge di conferire gli apparecchi elettrici ed elettronici al termine della loro durata separatamente dai rifiuti domestici. In questo modo si assicura un riciclaggio conforme nel rispetto delle risorse evitando effetti negativi sull’ambiente. Batterie ed accumulatori, non completamente integrati nell’apparecchio elettrico o elettronico, che possono essere separati dallo stesso senza distruggerlo, devono essere separati dall’apparecchio prima della consegna presso un centro di raccolta e conferiti per uno smaltimento conforme. Ciò vale anche per le lampadine che posso- no essere prelevate senza distruggere l’apparecchio. I proprietari di apparecchi elettrici ed elettronici utilizzati in casa possono conferirli presso i centri di raccolta ufficiali e pubblici addetti allo smaltimento o presso i punti di raccolta approntati dai produttori o distributori. Il conferimento degli apparecchi vecchi è gratuito. In generale i distributori hanno l’obbligo di garantire il ritiro gratuito degli apparec- chi vecchi tramite opportunità di ritiro entro distanze ragionevoli. I consumatori hanno la possibilità di consegna gratuita di un apparecchio vecchio presso un distributore con obbligo di ritiro quando acquistano un apparecchio nuovo equivalente con funzioni essenzialmente identiche. Questa possibilità esiste anche in caso di consegna a un domicilio privato.6263Rubrik
