ELKESS-100L - Caldaia Aquamarin - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo ELKESS-100L Aquamarin in formato PDF.
| Tipo di prodotto | Scaldabagno elettrico ad accumulo |
| Marca | Aquamarin |
| Modello | ELKESS-100L |
| Capacità | 100 litri |
| Tensione di alimentazione | 220-240 V~ |
| Potenza nominale | 1500 W |
| Pressione massima di esercizio | 0,8 MPa (8 bar) |
| Frequenza | 50 Hz |
| Temperatura massima dell'acqua | 75 °C |
| Efficienza termica | >90 % |
| Grado di protezione | IPX4 |
| Materiale della vasca | Acciaio inossidabile al silicio zaffiro |
| Mantenimento del calore | Fino a 48 ore |
| Valvola di sicurezza | Inclusa, unidirezionale (0,8 MPa) |
| Attacco | BSP 1/2 pollice |
| Tipo di montaggio | A parete, con bulloni di espansione |
| Distanza minima di installazione | 200 mm dal pavimento o soffitto |
| Spazio di manutenzione | 50 cm intorno all'apparecchio |
| Accessori forniti | 2 bulloni di espansione, valvola di sicurezza, manuale |
| Funzioni di sicurezza | Protezione dal surriscaldamento, interruzione termica, valvola di sicurezza |
| Manutenzione consigliata | Svuotamento regolare, decalcificazione, controllo della valvola |
| Pezzi di ricambio comuni | Valvola di sicurezza, elemento riscaldante, guarnizioni |
| Garanzia | Consultare il produttore |
Domande frequenti - ELKESS-100L Aquamarin
Domande degli utenti su ELKESS-100L Aquamarin
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caldaia in formato PDF gratuitamente! Trova il tuo manuale ELKESS-100L - Aquamarin e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ELKESS-100L del marchio Aquamarin.
MANUALE UTENTE ELKESS-100L Aquamarin
Grazie per aver scelto il nostro prodotto. La preghiamo di leggere attentamente questo manuale prima di procedere con il montaggio o utilizzo del prodotto per evitare danni causati da un uso improprio. Si prega di prestare attenzione speciale alle istruzioni di sicurezza. Se il prodotto venga regalato a qualcuno questo manuale deve essere trasmesso insieme al prodotto.
DE
PACKLISTE
| No. | Nome Pezzi | |
| 1 | Scaldabagno elettrico di accumulo 1 | |
| 2 | Manuale 1 | |
| 3 | Bullone di gonfiaggio 2 | |
| 4 | Valvola di sicurezza 1 |

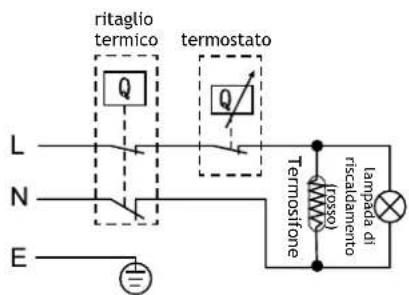

SCHEMA ELETTRICO
| Sintomo La causa La soluzione | ||
| La spia non si accende 1. La fonte di alimentazionenon collegata o mal collegata2. Indicatore danneggiato3. Il sensore di surriscalda-mento è attivato | Consulti il tecnico professionista di verificare i collegamenti elettrici e gli indicatori | |
| La temperatura dell'acqua non abbastanza calda | 1. L'elemento è difettoso2. Funzione mal funzionante del termoregolatore3. Nessuna alimentazione allo scaldabagno | 1. Sostituisci l'elemento2. Chiama servizio clienti per riparazione3. Controllare l'alimentazione |
| Non c'è acqua dal rubinetto dell'acqua calda | 1. La valvola principale dell'acqua non si accende | 2. Accendi l'acqua principale |
| Perdita d'acqua 1. Perdita dalla | connessioneidraulica2. Perdita di guarnizione | 1. Stringere la connessione2. Stringere l'elemento o sostituire la guarnizione |
| La rete elettrica è scattata | 1. Cortocircuito dell'elemento | 1. Sostituire l'elemento |
CARATTERISTICHE DI SICUREZZA
La pressione di entrata massima è 0.8MPa
- Seguendo le frasi di riscaldamento:
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale del genere qualificato per evitare dei rischi.
- Il dispositivo di decompressione deve essere utilizzato regolarmente per rimuovere i depositi di calcare e verificare che non sia bloccato.
- ATTENZIONE: Per evitare i richi a causa di un ripristino involontario della protezione termica, questo apparecchio non deve essere alimentato tramite un dispositivo di commutazione esterno, ad esempio un timer, o collegato a un circuito che viene regolarmente acceso e spento dal servizo publico.
- Questo prodotto possono usare i bambini di otto anni in più e le persone con capacità sensoriali o mentali fisiche ridotte o mancanza di esperienza e conoscenza se le istruzioni di supervisione sull'uso dell'apparecchio sono state fornite in modo sicuro e sono state capite le cause dei rischi. I bambini non devono giocare con l'apparecchio, la pulizia e la manutenzione degli utenti non devono essere eseguiti da bambini senza supervisione.
- Il scaldabagno elettrico deve essere installato con una valvola di sicurezza mono-direzionale sul tubo di ingresso (indicatore blu) quando la pressione del serbatoio è superiore a 0,8 MPa, questo attiva automaticamente la valvola di sicurezza, l'acqua uscirà dal scarico del tubo (Diagramma 1). In qualsiasi condizione, la presa non deve essere bloccata.

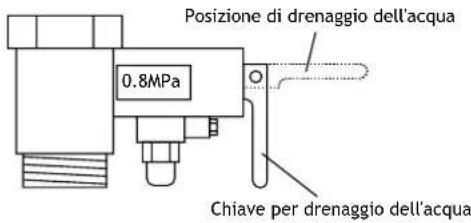

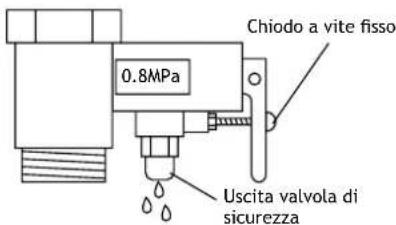

Se è necessario svuotare l'acqua nel serbatoio, prima, chiudere l'acqua di rete. Rimuovere il chiodo a vite fisso sulla valvola di sicurezza, sollevare la maniglia di plastica (vedere lo schema 2) per far uscire l'acqua in modo naturale.
MANUTENZIONE
- Tutte le operazioni di manutenzione devono essere eseguite da personale qualificato. - Prima di contattare il servizio clienti, assicurarsi che il sospetto guasto non sia causato da una temporanea mancanza di acqua.
- Per scaricare completamente l'acqua dal serbatoio, rimuovere la valvola di sicurezza dallo scaldabagno. Prima di rimuovere la valvola, è necessario spegnere la potenza del riscaldatore affinché il serbatoio si raffreddi (anche il collegamento alla presa deve essere scollegato).
IT
CONNESSIONE ELETTRICA
- Tutte le operazioni di manutenzione devono essere eseguite dal personale qualificato.
- L'alimentazione elettrica è collegata direttamente al connettore fornito con la messa a terra
- Il filo di terra deve essere di colore verde / giallo e collegato al terminale contrassegnato dal simbolo.
- Il caldabagno deve essere collegato alla rete elettrica che si trova fuori dalla portata della persona che utilizza la doccia.
- Tutto il cablaggio deve essere conforme ai requisiti locali. In caso di dubbio, consultare un elettricista qualificato.
Nota: Il montaggio deve essere eseguito da una persona qualificata.
Tutti i collegamenti idraulici devono essere completati prima di effettuare i collega-menti elettrici. Riempire il serbatoio con acqua e aprire il rubinetto per far uscire l'acqua dal serbatoio fino a quando tutta l'aria è stata espulsa. Accendi l'elettricità dopo aver riempito il serbatoio dell'acqua.
- Questo apparecchio possono usare i bambini di otto anni in più e le persone con capacità sensoriali o mentali fisiche ridotte o mancanza di esperienza e conoscenza se le istruzioni di supervisione sull'uso dell'apparecchio sono state fornite in modo sicuro e sono state capite le cause dei rischi. I bambini non devono giocare con l'apparecchio, la pulizia e la manutenzione degli utenti non devono essere eseguiti da bambini senza supervisione.
2.Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da personale del genere qualificato per evitare dei rischi.
3.L'acqua potrebbe gocciolare dal tubo del dispositivo di decompressione e questo tubo deve essere lasciato aperto all'atmosfera. - Il dispositivo di decompressione non deve essere utilizzato regolarmente per rimuovere i depositi di calcare e per verificare che non sia bloccato.
- Un tubo di scarico collegato al dispositivo di decompressione deve essere installato in modo continuo verso il basso e in un ambiente senza ghiaccio.
IT
Diagram 5
IT

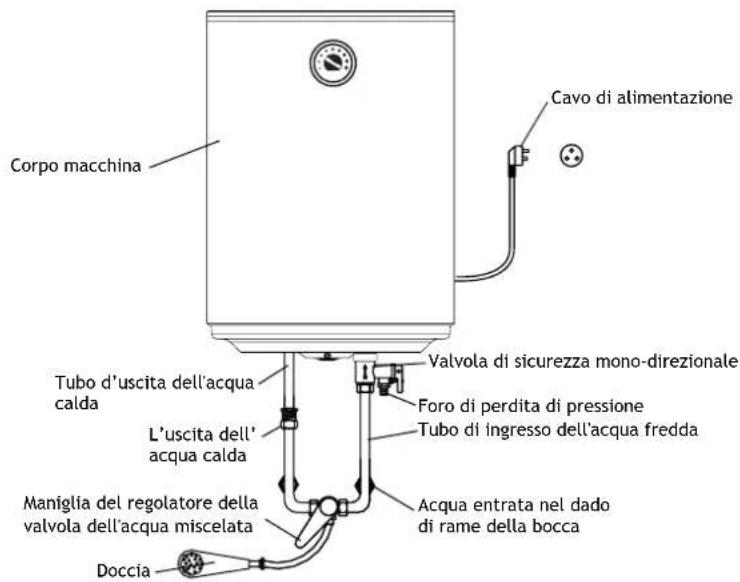

Diagram 1 Diagram 2
- Controllare che tutte le connessioni delle tubazioni non presentino perdite prima di accendere l'alimentazione elettrica del riscaldatore.
- Assicurarsi che il serbatoio sia completamente pieno d'acqua, altrimenti causerà il danneggiamento degli elementi riscaldanti.
- Accendere l'alimentazione elettrica di rete e quindi regolare la manopola della temperatura in senso orario per temperatura più alta e in senso antiorario per temperatura più bassa.
- Lo scaldabagno deve essere acceso per un certo periodo di tempo per raggiungere la temperatura accettabile.
- Durante il processo di riscaldamento, è normale vedere un leggero gocciolamento dal tubo di scarico della valvola di sicurezza, quindi questo tubo deve essere esposto all'atmosfera.
- La valvola di sicurezza deve essere utilizzata regolarmente (preferibilmente almeno ogni sei mesi) per rimuovere il deposito di calcare e per garantire che non sia ostruito.
LE CARATTERISTICHE DEL PRODOTTO
- Profilo unico
- Serbatoio in silicio color zaffiro antiruggine, resistente all'erosione e con maggiore efficienza e durata.
- Risparmio energetico con minima perdita di calore. La temperatura dell'acqua si può mantenere fino a 48 ore dopo l'elettricità è stata spenta.
- Potenza riscaldamento: 1500W.
IT
DATI TECNICI DI RIFERIMENTO
| Volume nominale 30L | 40L, 50L, 60L, 70L, 80L, 100L | ||
| Tensione nominale 22 | 0-240 V ~ Potenza nominale 1500 W | ||
| Pressione nominale 0. | 8 MPa Frequenza nomi-nale | 50 Hz | |
| Temperatura dell'ac-qua nominale | 75 ° C Efficienza di riscal-damento | >90% | |
| Grado impermeabile | IPX4 Modalità | Struttura Tipo di accu | mulo di acqua ermeticamente chiuso |

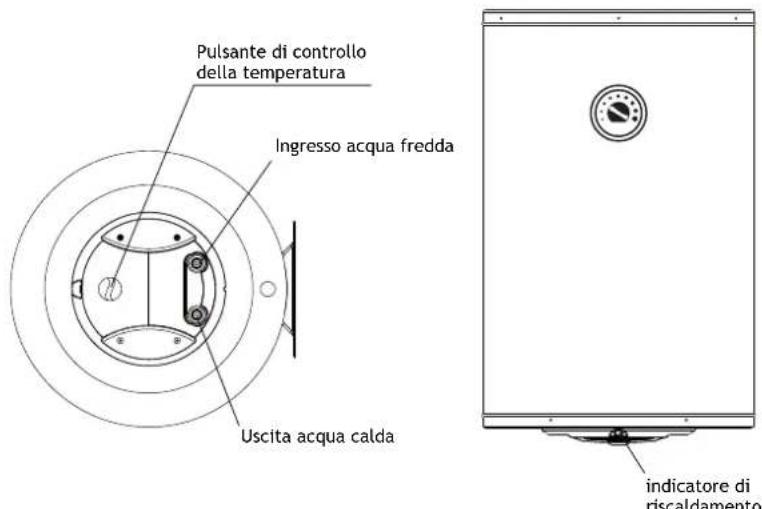

STRUTTURA DEL PRODOTTO
Diagram 3
ISTRUZIONI PER L'INSTALLAZIONE
- L'installazione per lavori elettrici e idraulici deve essere eseguita da personale qualificato, secondo le istruzioni di installazione e in conformità con le normative locali.
- L'unità deve essere installata il più vicino possibile ai punti di servizio, al fine di ridurre la perdita di calore lungo i tubi.
- Per facilitare la manutenzione, lasciare una distanza di 50 cm per consentire l'accesso alle parti elettriche.
IT
- Questo scaldabagno elettrico dovrebbe essere montato su una parete di cemento solido, preferibilmente dove è vicino alle prese delle fonti di alimentazione e alla fonte d'acqua.
- Si prega di utilizzare gli accessori adatti dalla nostra azienda per montare questo scal-dabagno elettrico.
- Prima di determinare la posizione del foro del bullone, è necessario assicurarsi che lo scaldabagno si trovi a più di 200 mm dal suolo o dal pannello del soffitto. Questo lascerà spazio per la manutenzione in caso di necessità.

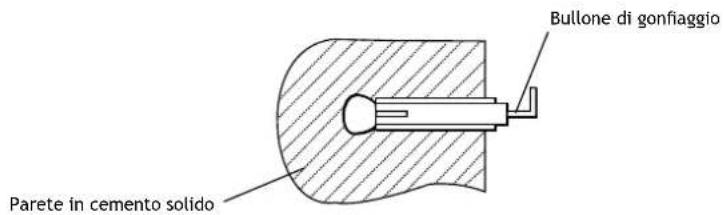

- Metodo di assemblaggio: Dopo aver selezionato le posizioni di fissaggio corrette, utilizzare il bullone di gonfiaggio per fissare saldamente la scheda di sospensione, rispetto allo scaldabagno elettrico.

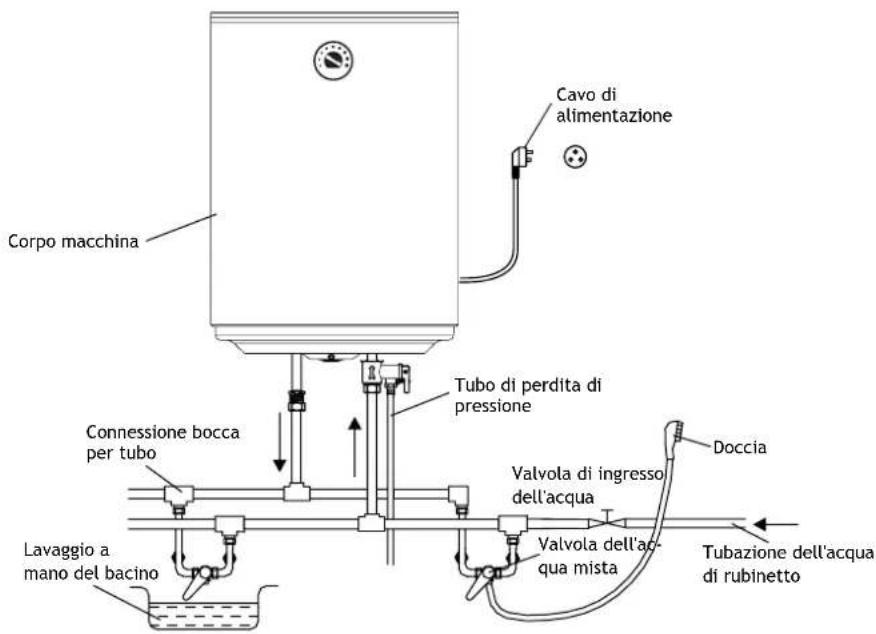

COLLEGAMENTO DEL TUBO
- Tutte le parti delle tubazioni sono BSP 1/2 ". Avvolgere del nastro bianco sul settore della filettatura del tubo di ingresso (contrassegnato in blu)
- Fissare la valvola di sicurezza al tubo di ingresso e quindi collegarla al tubo dell'acqua della rete elettrica.
- Installare un tubo di scarico dell'acqua sulla valvola di sicurezza per scaricare lo scarico dell'acqua (uscita del tubo di scarico - diagramma 5).
- Installare il tubo di scarico in una direzione verso il basso e in un ambiente privo di gelo.
- Collegare il tubo dell'acqua calda (contrassegnato in rosso) al tubo d'uscita.
- Non serrare eccessivamente la valvola di sicurezza e tutte le giunzioni delle tubazioni in quanto potrebbe causare danni alle giunzioni.
- Assicurarsi che tutti i tubi siano puliti prima di installare i rubinetti e le docce.
PROTEZIONE AMBIENTALE
Smaltire l'unità, i suoi accessori e l'imballaggio rispettosi dell'ambiente e non smaltirli con i rifiuti domestici. All'interno dell'UE, questo simbolo indica che questo prodotto non può essere smaltito con i rifiuti domestici. Questo articolo contiene preziosi materiali riciclabili e dovrebbe essere alimentato a un sistema di riciclaggio per proteggere
l'ambiente e la salute umana che potrebbero essere danneggiata da smaltimento incontrollato di rifiuti. Si prega di smaltire il prodotto usando sistemi di raccolta appropriati o inviare il prodotto per lo smaltimento nel luogo dove l'hai comprato. Da lì il prodotto verrà quindi consegnato al riciclaggio. In alternativa alla restituzione dell'oggetto, il proprietario è obbligato a contribuire al corretto riciclaggio in caso di smaltimento della proprietà. Per fare ciò, l'apparecchio utilizzato può anche essere consegnato ad un punto di raccolta che esegue uno smaltimento in base alla normativa nazionale sul riciclaggio e sulla gestione dei rifiuti. Per ricevere informazioni sui punti di raccolta pubblici, si prega di contattare l'autorità locale responsabile.
Riferimento al nostro numero di registrazione RAEE: Siamo registrati presso il Stiftung Elektro-Altgeräte Register (Il Registro RAEE tedesco (EAR)), Nordostpark 72, 90411 Nürnberg come produttore e distributore di apparecchiature elettriche e / o elettroniche con numero di registrazione (WEEE Reg. No. DE): DE 23337695.
