MANUALE UTENTE BMS 700 Quick EINHELL

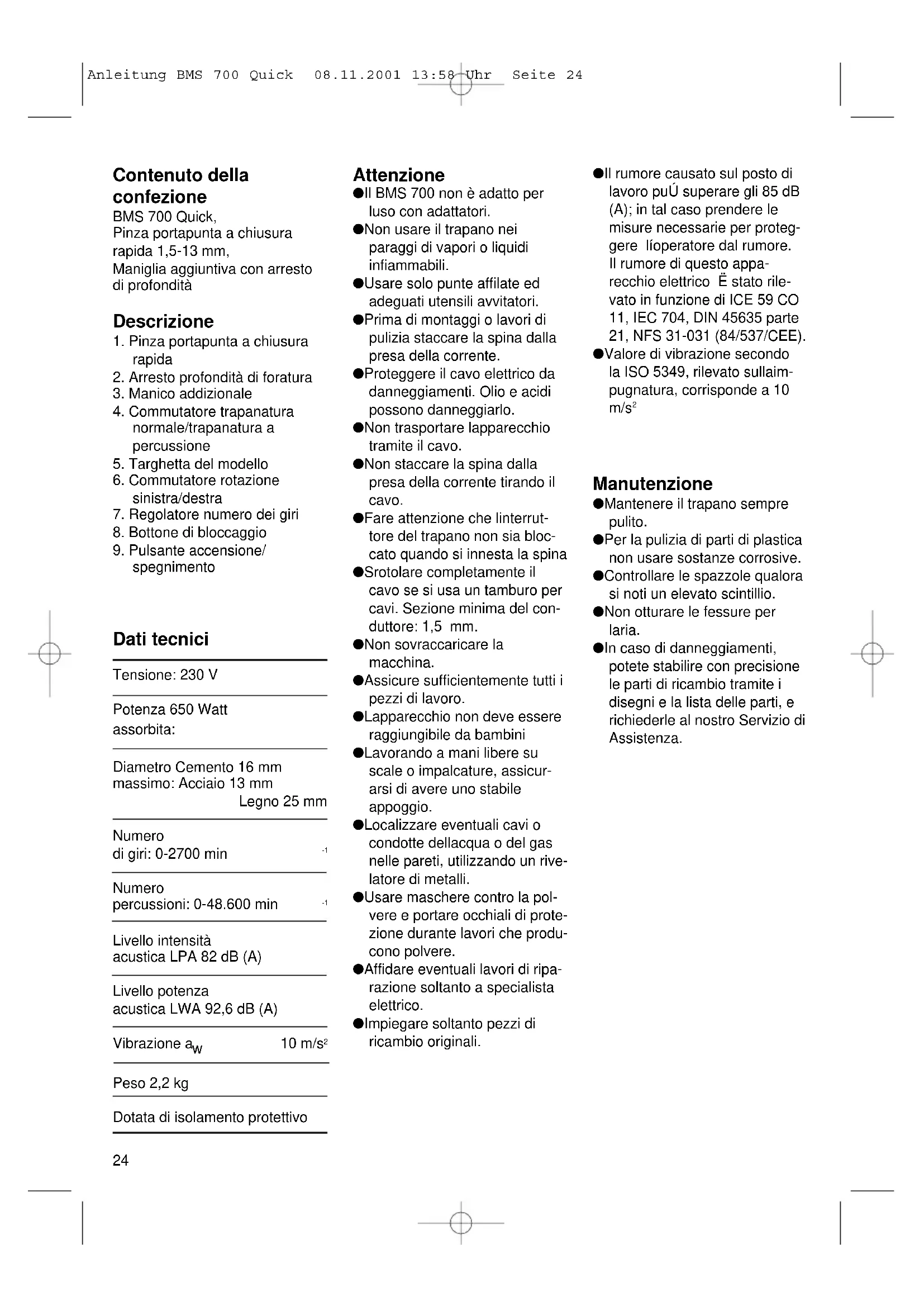

1. Pinza portapunta a chiusura

2. Arresto profondità di foratura

3. Manico addizionale

4. Commutatore trapanatura

normale/trapanatura a percussione

5. Targhetta del modello

6. Commutatore rotazione

7. Regolatore numero dei giri

8. Bottone di bloccaggio

9. Pulsante accensione/

spegnimento Dati tecnici Tensione: 230 V Potenza 650 Watt assorbita: Diametro Cemento 16 mm massimo: Acciaio 13 mm Legno 25 mm Numero di giri: 0-2700 min

Livello intensità acustica LPA 82 dB (A) Livello potenza acustica LWA 92,6 dB (A) Vibrazione a

Peso 2,2 kg Dotata di isolamento protettivo Attenzione ● Il BMS 700 non è adatto per luso con adattatori. ● Non usare il trapano nei paraggi di vapori o liquidi infiammabili. ● Usare solo punte affilate ed adeguati utensili avvitatori. ● Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente. ● Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo. ● Non trasportare lapparecchio tramite il cavo. ● Non staccare la spina dalla presa della corrente tirando il cavo. ● Fare attenzione che linterrut- tore del trapano non sia bloc- cato quando si innesta la spina ● Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del con- duttore: 1,5 mm. ● Non sovraccaricare la macchina. ● Assicure sufficientemente tutti i pezzi di lavoro. ● Lapparecchio non deve essere raggiungibile da bambini ● Lavorando a mani libere su scale o impalcature, assicur- arsi di avere uno stabile appoggio. ● Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rive- latore di metalli. ● Usare maschere contro la pol- vere e portare occhiali di prote- zione durante lavori che produ- cono polvere. ● Affidare eventuali lavori di ripa- razione soltanto a specialista elettrico. ● Impiegare soltanto pezzi di ricambio originali. ● Il rumore causato sul posto di lavoro puÚ superare gli 85 dB (A); in tal caso prendere le misure necessarie per proteg- gere líoperatore dal rumore. Il rumore di questo appa- recchio elettrico Ë stato rile- vato in funzione di ICE 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE). ● Valore di vibrazione secondo la ISO 5349, rilevato sullaim- pugnatura, corrisponde a 10 m/s

Manutenzione ● Mantenere il trapano sempre pulito. ● Per la pulizia di parti di plastica non usare sostanze corrosive. ● Controllare le spazzole qualora si noti un elevato scintillio. ● Non otturare le fessure per laria. ● In caso di danneggiamenti, potete stabilire con precisione le parti di ricambio tramite i disegni e la lista delle parti, e richiederle al nostro Servizio di Assistenza. Anleitung BMS 700 Quick 08.11.2001 13:58 Uhr Seite 2425

Interruttore su trapanatura normale. Commutare solo con macchina ferma! Avvertenza: volendo tra- panare piastrelle o marmette, commutare su trapanatura normale! Interruttore scorrevole su trapanatura a percussione. Commutare solo con macchina ferma! Avviamento/Spegnimento Per avviare: premere il pulsante A Per funzionamento continuo: arrestare il pulsante A con bottone di bloccaggio B Per spegnere: premere brevemente sul pulsante A Scegliere il numero dei giri agendo pi˘ o meno forte sul pulsante A. Potete prescegliere il numero dei giri girando líapposita vite godronata sul pulsante A.

Commutatore: trapano / trapano a percussione Cambio rotazione sinistra/destra Rotazione sinistra Portarc la leva A in posizione R Rotazione destra Portare la leva A in posizione F Posizione della leva F: rotazione destra R: roatazione sinistra Portarc la leva A Anleitung BMS 700 Quick 08.11.2001 13:58 Uhr Seite 2526 Leverancens omfang BMS 700 Quick, Selspændende borepatron 1,5-13 mm, Ekstra håndtag med dybdeans- lag Beskrivelse
