Tipo di prodotto	Trapano a percussione
Marca	Einhell
Modello	BMS 600 QUICK
Tensione	230 V~
Potenza assorbita	500 W
Capacità di foratura (calcestruzzo)	16 mm
Capacità di foratura (acciaio)	13 mm
Capacità di foratura (legno)	25 mm
Velocità a vuoto	0-2200 min⁻¹
Velocità in percussione	0-27000 min⁻¹
Livello di pressione acustica	82 dB(A)
Livello di potenza acustica	92,6 dB(A)
Vibrazione (impugnatura)	10 m/s²
Mandrino	Serraggio rapido, da 1,5 a 13 mm
Impugnatura ausiliaria	Sì, con arresto di profondità
Doppio isolamento	Sì
Garanzia	6 mesi
Manutenzione e pulizia	Mantenere le fessure di aerazione libere, pulire senza prodotti corrosivi, controllare le spazzole di carbone in caso di scintille
Sicurezza	Utilizzare l'impugnatura ausiliaria, occhiali protettivi e maschera antipolvere; non utilizzare vicino a vapori infiammabili
Ricambi e riparabilità	Utilizzare solo ricambi originali; far eseguire le riparazioni da un tecnico specializzato

Domande frequenti - BMS 600 QUICK EINHELL

Come attivare la funzione di marcia continua?

Per la marcia continua, premere l'interruttore di accensione/spegnimento (A) e bloccarlo con il pulsante di blocco (B). Per arrestare, premere brevemente l'interruttore A.

Come regolare la velocità di rotazione?

La velocità è variabile a seconda della pressione esercitata sull'interruttore di accensione/spegnimento. È anche possibile preselezionare una velocità ruotando la vite zigrinata situata nell'interruttore.

Come invertire il senso di rotazione?

Utilizzare il commutatore di inversione del senso di rotazione (6) situato vicino all'interruttore. Commutare solo quando l'apparecchio è fermo.

Come utilizzare l'arresto di profondità?

L'arresto di profondità si trova sull'impugnatura ausiliaria. Regolarlo alla profondità desiderata prima di forare per evitare di forare troppo in profondità.

Che tipo di punte utilizzare con la BMS 600 QUICK?

Utilizzare punte ben affilate adatte al materiale: punte a percussione per cemento, punte HSS per acciaio, punte per legno. Il mandrino accetta codoli da 1,5 a 13 mm.

Come pulire il trapano?

Mantenere il trapano pulito asciugando l'esterno con un panno asciutto. Non utilizzare prodotti corrosivi. Mantenere le fessure di aerazione libere. In caso di scintille eccessive, far controllare le spazzole di carbone.

Cosa fare se il trapano produce scintille eccessive?

Scintille eccessive possono indicare spazzole di carbone usurate. Far controllare e sostituire le spazzole da un tecnico specializzato utilizzando ricambi originali.

Qual è la durata della garanzia?

La garanzia è di 6 mesi dalla data di acquisto. Copre i difetti di materiale, funzionamento e fabbricazione. I ricambi e la manodopera non vengono addebitati durante questo periodo.

Dove posso trovare ricambi?

Utilizzare la vista esplosa e l'elenco dei ricambi forniti con l'apparecchio per identificare i pezzi. Ordinarli presso il servizio post-vendita Einhell specificando il modello BMS 600 QUICK.

Posso utilizzare il trapano in modalità percussione su piastrelle?

No, per forare piastrelle o lastre, posizionare l'interruttore a scorrimento sulla posizione "foratura" (senza percussione) per evitare di rompere il materiale.

MANUALE UTENTE BMS 600 QUICK EINHELL

●Bruk bare originale deler.

Contenuto della confezione

BMS 600 Quick

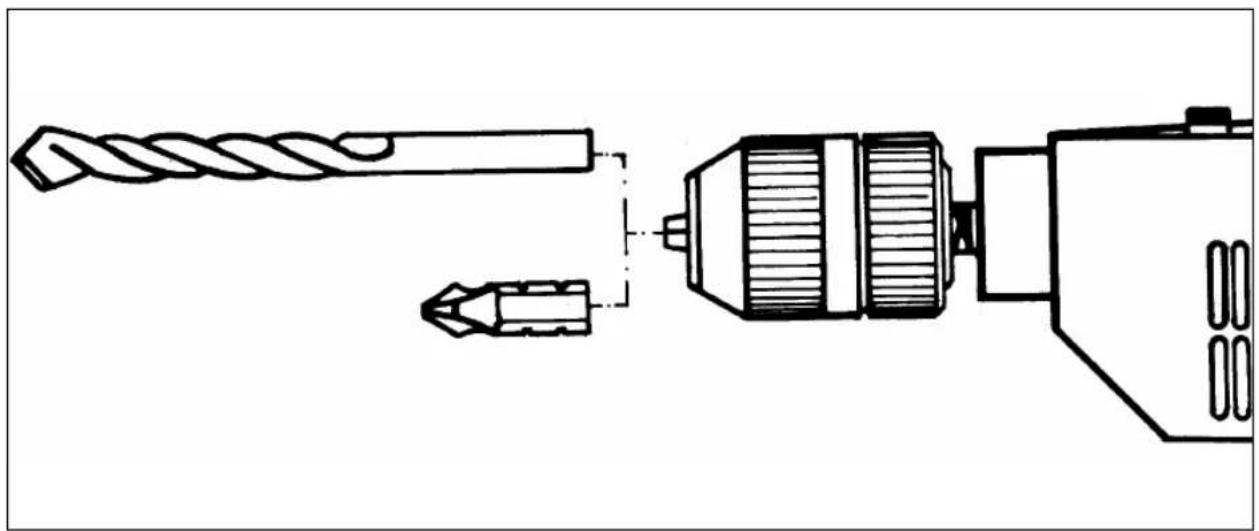

Pinza portapunta a chiusura rapida 1,5-13 mm,

Maniglia aggiuntiva con arresto di profondità

Descrizione

1. Pinza portapunta a chiusura rapida
2. Arresto profondità di foratura
3. Manico addizionale
4. Commutatore trapanatura normale/trapanatura a percussione
5. Targhetta del modello

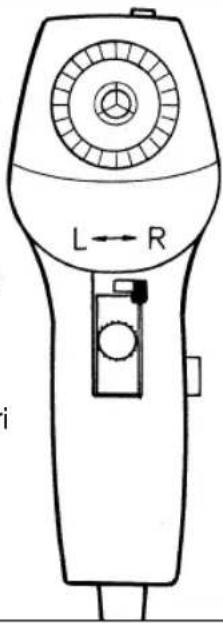

6. Commutatore rotazione sinistra/destra
7. Regolatore numero dei giri
8. Bottone di bloccaggio
9. Pulsante accensione/spegnimento

Dati tecnici

Tensione: 230 V\~

Potenza 500 Watt assorbita:

Diametro Cemento 16 mm massimo: Acciaio 13 mm Legno 25 mm

Numero di giri marcia a vuoto: 0-2200 min -1

Numero percussioni: 0-27.000 min ^-1

Livello intensità acustica LPA 82 dB (A)

Livello potenza acustica LWA 92,6 dB (A)

Vibrazione a_w 10 m/s²

Dotata di isolamento protettivo

Attenzione

●II BMS 600 non è adatto per luso con adattatori.
●Non usare il trapano nei paraggi di vapori o liquidi infiammabili.
●Usare solo punte affiliate ed adeguati utensili avvitatori.
- Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente.
●Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo.
●Non trasportare lapparecchio tramite il cavo.
●Non staccare la spina dalla presa della corrente tirando il cavo.
●Fare attenzione che linterrut- tore del trapano non sia bloccato quando si innesta la spina
●Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del conduttore: 1,5 mm.
●Non sovraccaricare la macchina.
●Assicure sufficientemente tutti i pezzi di lavoro.
●Lapparecchio non deve essere raggiungibile da bambini
●Lavorando a mani libere su scale o impalcature, assicurarsi di avere uno stabile appoggio.
- Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rivelatore di metalli.
- Usare maschere contro la polvere e portare occhiali di protezione durante lavori che producono polvere.
- Affidare eventuali lavori di riparazione soltanto a specialista elettrico.
- Impiegare soltanto pezzi di ricambio originali.

• Il rumore causato sul posto di lavoro puÚ superare gli 85 dB (A); in tal caso prendere le misure necessarie per proteggere l'operatore dal rumore. Il rumore di questo apparecchio elettrico È stato rilevato in funzione di ICE 59 CO 11, IEC 704, DIN 45635 parte 21, NFS 31-031 (84/537/CEE).
• Valore di vibrazione secondo la ISO 5349, rilevato sullaim-pugnatura, corrisponde a 10 m/s ^2

Manutenzione

●Mantenere il trapano sempre pulito.
●Per la pulizia di parti di plastica non usare sostanze corrosive.
●Controllare le spazzole qualora si noti un elevato scintillio.
●Non otturare le fessure per laria.
- In caso di danneggiamenti, potete stabilire con precisione le parti di ricambio tramite i disegni e la lista delle parti, e richiederle al nostro Servizio di Assistenza.

I

Avviamento/Spegnimento

Per avviare: premere il pulsante A Per funzionamento continuo: arrestare il pulsante A con bottone di bloccaggio B

Per spegnere: premere brevemente sul pulsante A

Scegliere il numero dei giri agendo pi\~ o meno forte sul pulsante A. Potete prescegliere il numero dei giri girando liapposita vite godronata sul pulsante A.

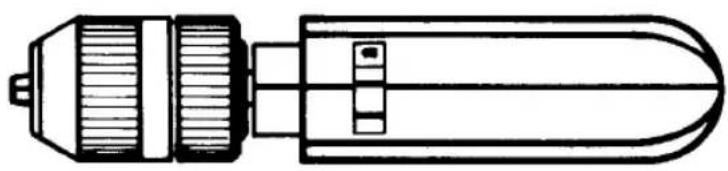

Interruttore scorrevole su trapanatura a percussione. Commutare solo con macchina ferma!

Avvertenza: volendo trapanare piastrelle o marmette, commutare su trapanatura normale!

Interruttore su trapanatura normale. Commutare solo con macchina ferma!

Leverancens omfang

BMS 600 Quick

I periodo di garanzia inizia nel glomo dell'acquisto da 1 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.

Il vostro centro di assistenza.

Con riserva di apportare modifiche tecniche
