Produkttyp	Schlagbohrmaschine
Marke	Einhell
Modell	BMS 600 QUICK
Spannung	230 V~
Leistungsaufnahme	500 W
Bohrfähigkeit Beton	16 mm
Bohrfähigkeit Stahl	13 mm
Bohrfähigkeit Holz	25 mm
Leerlaufdrehzahl	0-2200 min⁻¹
Schlagzahl	0-27000 min⁻¹
Schalldruckpegel	82 dB(A)
Schallleistungspegel	92,6 dB(A)
Vibration Handgriff	10 m/s²
Bohrfutter	Schnellspannfutter, 1,5 bis 13 mm
Zusatzhandgriff	Ja, mit Tiefenanschlag
Doppelisolierung	Ja
Garantie	6 Monate
Wartung und Reinigung	Lüftungsschlitze freihalten, ohne ätzende Mittel reinigen, Kohlebürsten bei Funkenbildung prüfen
Sicherheit	Zusatzhandgriff verwenden, Schutzbrille und Staubmaske tragen; nicht in der Nähe von brennbaren Dämpfen verwenden
Ersatzteile und Reparatur	Nur Originalersatzteile verwenden; Reparaturen durch einen Fachmann durchführen lassen

Häufig gestellte Fragen - BMS 600 QUICK EINHELL

Wie aktiviere ich den Dauerlauf?

Für den Dauerlauf drücken Sie den Ein-/Ausschalter (A) und arretieren ihn mit dem Arretierknopf (B). Zum Stoppen drücken Sie kurz den Schalter A.

Wie stelle ich die Drehzahl ein?

Die Drehzahl ist abhängig vom Druck auf den Ein-/Ausschalter variabel. Sie können auch eine Drehzahl vorwählen, indem Sie die Rändelschraube im Schalter drehen.

Wie kehre ich die Drehrichtung um?

Verwenden Sie den Drehrichtungsumschalter (6) in der Nähe des Schalters. Schalten Sie nur um, wenn das Gerät stillsteht.

Wie verwende ich den Tiefenanschlag?

Der Tiefenanschlag befindet sich am Zusatzhandgriff. Stellen Sie ihn vor dem Bohren auf die gewünschte Tiefe ein, um zu tiefes Bohren zu vermeiden.

Welche Bohrer verwende ich mit der BMS 600 QUICK?

Verwenden Sie gut geschärfte Bohrer, die auf das Material abgestimmt sind: Schlagbohrer für Beton, HSS-Bohrer für Stahl, Holzbohrer für Holz. Das Bohrfutter akzeptiert Schäfte von 1,5 bis 13 mm.

Wie reinige ich den Bohrer?

Halten Sie den Bohrer sauber, indem Sie die Außenseite mit einem trockenen Tuch abwischen. Verwenden Sie keine ätzenden Mittel. Halten Sie die Lüftungsschlitze frei. Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten überprüfen.

Was tun, wenn der Bohrer übermäßige Funken bildet?

Übermäßige Funken können auf abgenutzte Kohlebürsten hinweisen. Lassen Sie die Bürsten von einem Fachmann überprüfen und mit Originalersatzteilen ersetzen.

Wie lange beträgt die Garantiezeit?

Die Garantie beträgt 6 Monate ab Kaufdatum. Sie deckt Material-, Funktions- und Herstellungsfehler ab. Ersatzteile und Arbeitskosten werden während dieser Zeit nicht berechnet.

Wo finde ich Ersatzteile?

Verwenden Sie die Explosionszeichnung und die Ersatzteilliste, die dem Gerät beiliegen, um die Teile zu identifizieren. Bestellen Sie sie beim Kundendienst von Einhell unter Angabe des Modells BMS 600 QUICK.

Kann ich den Bohrer im Schlagbohrmodus auf Fliesen verwenden?

Nein, zum Bohren in Fliesen oder Platten stellen Sie den Schieberegler auf die Position "Bohren" (ohne Schlag), um das Material nicht zu sprengen.

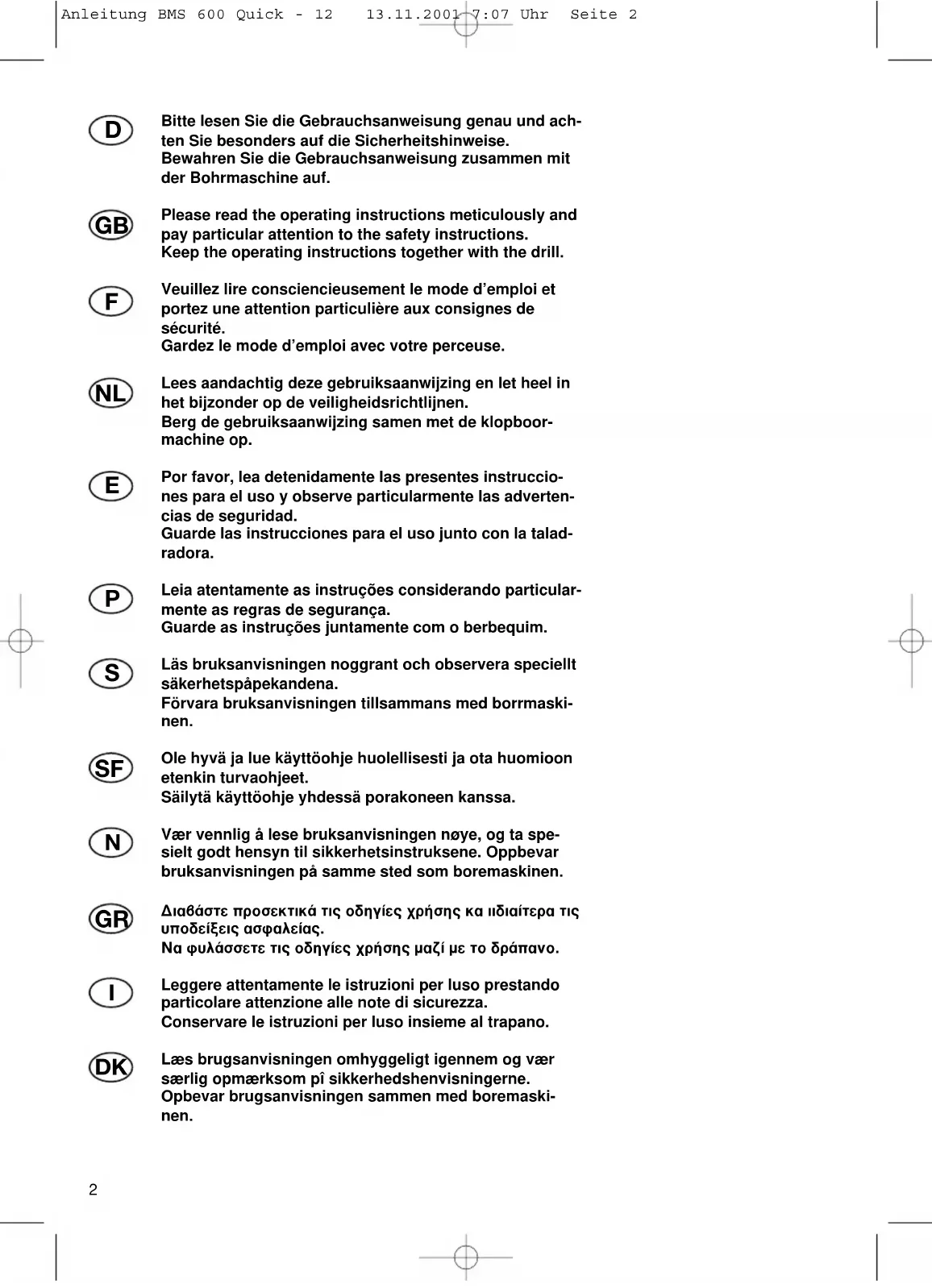

BEDIENUNGSANLEITUNG BMS 600 QUICK EINHELL

D Gebrauchsanweisung Elektronik-Schlagbohrmaschine
GB Operating Instructions Electronic Hammer Drill
F Mode d'emploi Perceuse électronique à percussion
NL Gebruiksaanwijzing Elektronische klopboormachine
E Instrucciones para el uso Taladradora percutora electrónica
P Instruções Berbequim electrónico de percussão
S Bruksanvisning Elektroniskt styrd slagborrmaskin
SF Käyttöohje Sähköiskuporakone
N Bruksanvisning Elektronikk-boremaskin
GR Οδηλίες χρήσης Κρουστικό δράπανο ηλεκτρονικό
① Istruzioni per l'uso Trapano a percussione elettronico
DK Brugsanvisning Elektronisk slagboremaskine

CE

Art.-Nr.: 42.586.20

Einhell®

Schnellspannbohrfutter

1,5 - 13 mm,

Zusatzhandgriff mit Tiefen- anschlag

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter

5 Typenschild

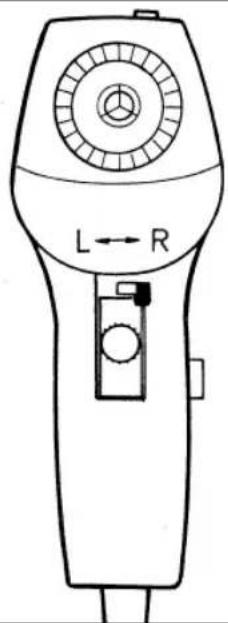

6 Rechts-/Linkslauf-Umschalter
7 Drehzahl-Regler
8 Feststellknopf
9 Betriebsschalter

Technische Daten

Spannung: 230 V\~

Leistungs- 500 Watt

aufnahme:

Bohr- Beton 16 mm

leistung: Stahl 13 mm

Holz 25 mm

Leerlauf

drehzahl: 0-2200 min ^-1

Schlag-

zahl: 0-27.000 min

Schalldruckpegel LPA: 82 dB(A)

Schallleistungspegel LWA:

92,6 dB(A)

Virbration a_w

10 m/s²

Schutzisoliert

Achtung

● Die Bohrmaschine ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
- Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.

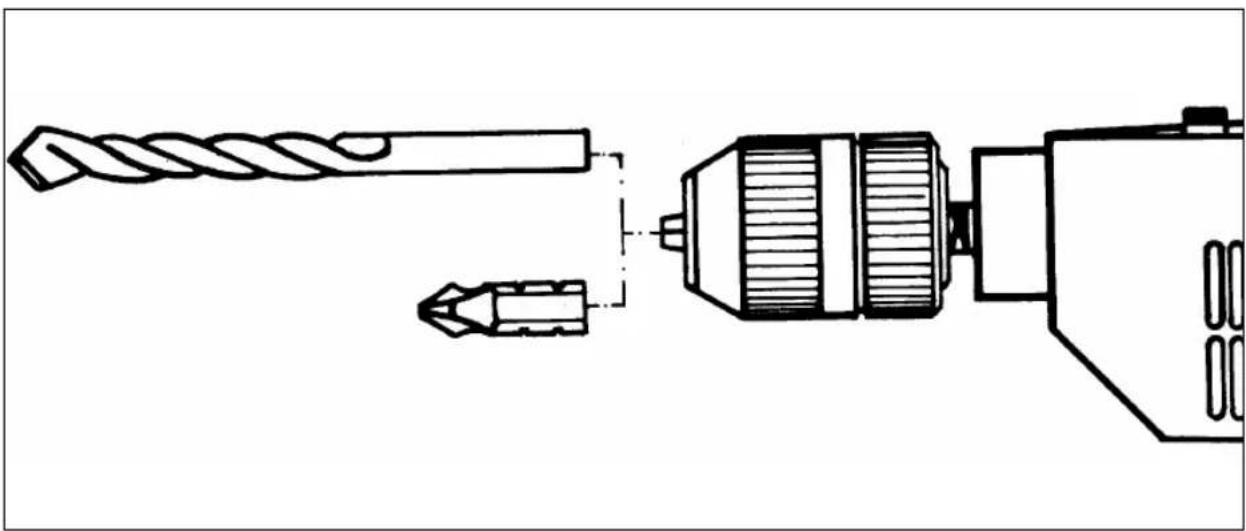

● Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
- Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.
● Schützen Sie das Netzkabel vor Beschädigungen. Öl und Säure können das Kabel beschädigen.
● Das Gerät nicht am Netzkabel tragen.
- Den Stecker nicht durch ziehen am Netzkabel aus der Steck-dose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm².
● Maschine nicht überlasten.
- Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.
- Kindern unzugänglich machen!
- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
- In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
- Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
● Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
● Verwenden Sie nur original Ersatzteile

● Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach IEC 59 CO 11, IEC 704, DIN 45635 Teil 21, NFS 31-031 (84/537/EWG) gemessen.
● Die am Handgriff gemessenen Schwingungen wurden nach ISO 5349 ermittelt.

Wartung

● Halten Sie Ihre Bohrmaschine immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzen-den Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
● Halten Sie die Lüftungsschlitze frei.
- Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung, sowie der Teileliste, Ersatzteile genau definieren und bei unserem Kunden-service anfordern.

D

Schalter A mit Feststellknopf B sichern.

Ausschalten:

Schalter A kurz eindrücken.

Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.

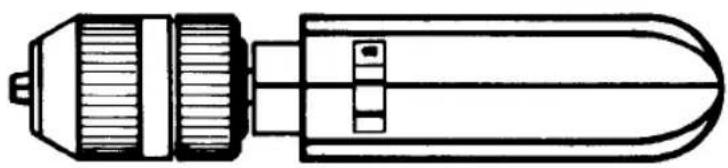

Schiebeschalter in Stellung Schlagbohren. Nur im Stillstand umschalten!

Hinweis: Beim Bohren in Fliesen und Kacheln Stellung Bohren einstellen!

Schiebeschalter in Stellung Bohren. Nur im Stillstand umschalten!

Optagen 500 Watt effekt:

Bore- Beton 16 mm

effekt: Stål 13 mm

Træ 25 mm

Tomgangsom-

drejninger: 0-2200 min ^-1

Slag-

effekt: 0-27.000 min -1

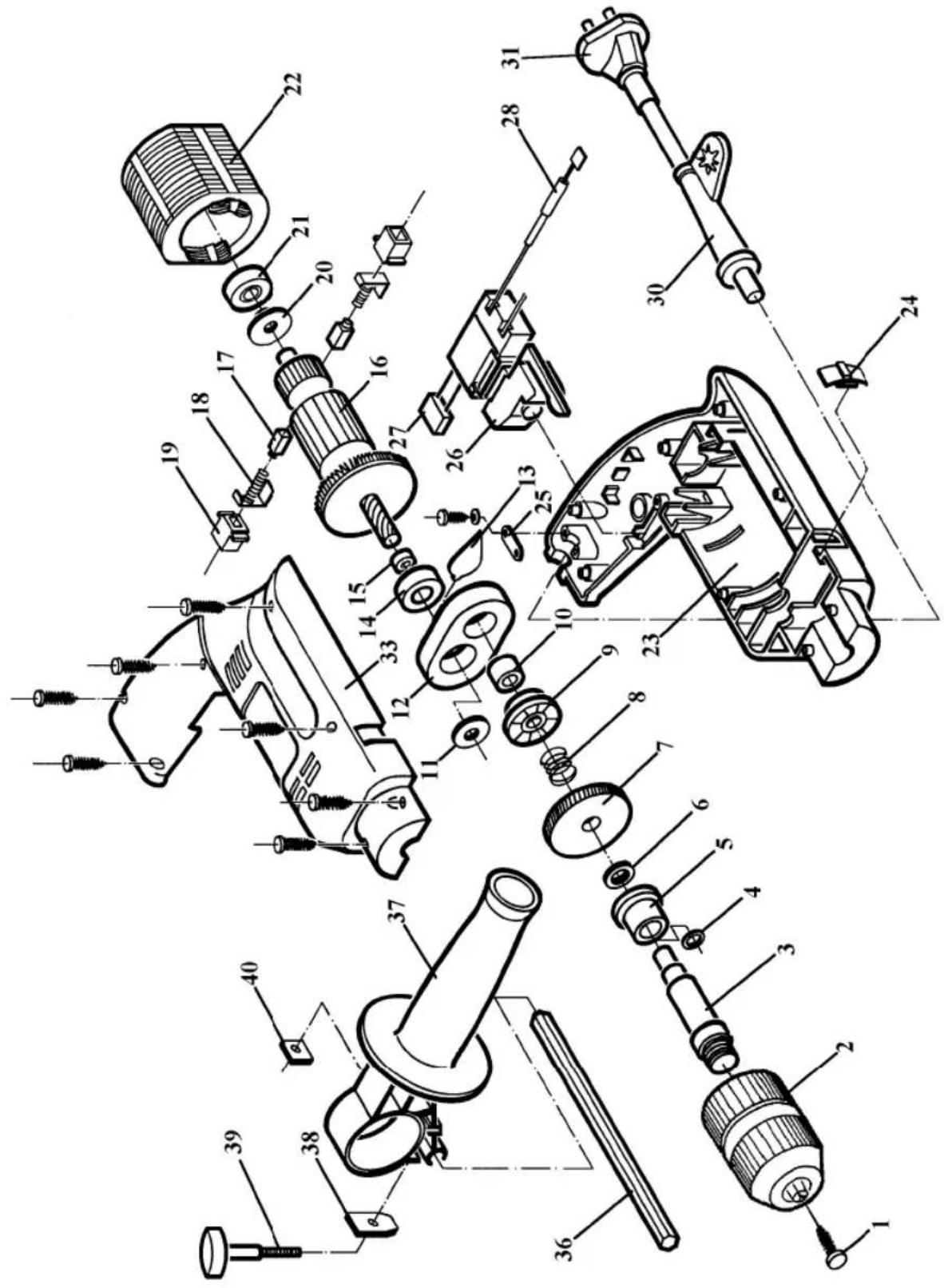

Ersatzteilzeichnung BMS 600 Quick Art.-Nr.: 42.586.20 I.-Nr.: 91016

Ersatzteilliste BMS 600 Quick Art.-Nr.: 42.586.20 I.-Nr.: 91016

Pos.	Bezeichnung Ersatzteilnr.
01	Schraube 42.586.20.01
02	Schnellspannbohrfutter 42.586.20.02
03	Spindel 42.586.00.03
04	O-Ring 42.586.00.04
05	Gleitlager 42.586.00.05
06	Fixierscheibe 42.586.00.06
07	Spezialzahnrad 42.586.00.07
08	Druckfeder 42.586.00.08
09	Schlagrad 42.586.00.09
10	Lager 42.586.00.10
11	Unterlegscheibe 42.586.00.11
12	Halterung 42.586.00.12
13	Schaltstück 42.586.00.13
14	Kugellager	42.586.00.14
15	Distanzring	42.586.00.15
16	Rotor	42.586.00.16
17	Kohlebürste	42.586.00.17
18	Feder	42.586.00.18
19	Bürstenhalter	42.586.00.19
20	Isolierscheibe	42.586.00.20
21	Kugellager	42.586.00.21
22	Stator	42.586.00.22
23	Gehäusehälfte links	42.586.00.23
24	Schiebeteil 42.586.00.24
25	Zugentlastungsschelle	44.302.00.45
26	Ein/Aus - Schalter	42.586.00.26
27	Kondensator	42.586.00.27
28	Spule 42.586.00.28
30	Knickschutztülle	42.588.00.23
31	Netzleitung	44.302.00.50
33	Gehäusehälfte rechts	42.586.00.33
36	Tiefenanschlag	42.589.00.06
37	Zusatzhandgriff 42.586.00.37
38	Fixierscheibe 42.586.00.38
39	Flügelschraube M 6x50	42.589.00.03
40	Mutter	42.589.00.04

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Eschenstraße 6 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Elektronik-Schlagbohrmaschine	Electronic Hammer Drill	Perceuse électronique à percusion	Elektronische klopboormachine	Taladradora percutora electrónica	Berbequim electrónico de percussão
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
BMS 600
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro-magnetische Verträglichkeit89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro-magnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt-conform de volgenderichtlijnen is:☑EG machinerichtlijn89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn73/23 EWG☑EG richtlijn Elektro-magnetische compatibilitelt89/336 EWG met wijzigingen	– No. de serie en el producto:satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro-magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro-magnética 89/336 CEE, com alterações
HD 400.1; HD 400.2; EN 55014; EN 50082-1; EN 60555-2/4; EN 60555-3/4
Landau/Isar, den9. 04. 1996SchneiderProdukt-Management-L	Landau/Isar, (date)9. 04. 1996SchneiderHead of Product Management	Landau/Isar, (date)9. 04. 1996SchneiderDirection Gestion Produits	Landau/Isar, datum9. 04. 1996SchneiderHoofd produkt management	Landau/Isar9. 04. 1996SchneiderDirector de gestión productos	Landau/Isar9. 04. 1996SchneiderChefe da Gestão de Produtos

Achivierung / For archives: BMS-0409-16-909-E

S	SF	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaa yhtiön	EC KonfirmitetserklæringUndertegnede erklærer på vegne av firma	EC Δήλωση περι της ανταπόκρισηςΟ υπγράφων δηλώνει εν ονόματι της εταιρίας	Dichiarazione di conformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer på vegne af firmaet
HANS EINHELL AG · Eschenstraße 6 · D-94405 Landau/Isar
namn, att	nimissä että	at	óτι η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / το προϊόν	macchina/prodotto	maskine/produkt
Elektroniskt styrd slagborrmaskin	Sähköiskuporakone	Elektronikk-boremaskin	Κρουστικό δράπανο ηλεκτρονικό	Trapano a percussione elettronico	Elektronisk slagboremaskine
märke	merkki	Merke	υάρκα	marca	mærke
Einhall®
typ	typpi	Type	túπος	tipo	type
BMS 600
– serienummer på produkten - motsvararEU riktlinje för maskiner89/392/EWG med ändringarEU riktlinje för lågspänning73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar	– tuotteen valmistusnumero - vastaEU-konedirektiivik (johon on tehty muutoksia)89/392/EWGEU-pienjänitedirektiiviä73/23 EWGEU-direktiiviä 89/336 EWG(johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI)	– Serienumer på produktet – tilfredsstiller følgende retningslinjer:EU Maskinretningslinje 89/392/EWG med endringerEU Lavspennings-retningslinje 73 / 23 EWGEU Ratningslinje for elektromagnetisk kompatibilitet 89/336 EWG med endringer,	– Αριθμός σειράς πάνω στο προϊόν – ανταποκρίνεται στηνκατευθυντήρια γραμμή της Ευρωπαϊκής Κοινότητας 89/392/EOK με αλλαγέκατευθυντήρια γραμμή χαμηλής τάσεως της Ευρωπαϊκής Κοινότητας 73/23/EOKκατευθυντήρια γραμμή ηλεκτροναγνητικής ανεκτικότητας της Ευρωπαϊκής Κοινότητας 89/336/EOK με αλλαγές.	– numero di serie sul prodotto - corrispondealla Direttiva CE sulle macchine 89/392/CEE con modifichealla Direttiva CE sulla bassa tensione 73/23 CEEalla Direttiva CE sulla compatibilità elettromagnetica 89/336 CEE con modifiche	– Serienummer på produktet - opfylderEU-maskindirektiv89/392/EØF med ændringerEU-lavspændingsdirektiv73/23/EÖFEU-direktiv vedr.elektromagnetisk stoj (EMC)89/336/EØF med ændringer.
HD 400.1; HD 400.2; EN 55014; EN 50082-1; EN 60555-2/4; EN 60555-3/4
Landau/Isar, den9.04.1996SchneiderProduktledningen - L	Landau/Isar9.04.1996SchneiderTuotannon johto - L	Landau/Isar, den9.04.1996SchneiderProduktadministrasjonssjef	Landau/Isar, στις9.04.1996SchneiderΔιευθυντής προϊόντος	Landau/Isar,19.04.1996SchneiderIl Responsabile della produzione	Landau/Isar, den9.04.1996SchneiderProduktmanagement-leder

Achivierung / For archives: BMS-0409-16-909-E

D GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 1 Jahr.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden. Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen ein Jahr Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil-Abt.: Telefon [phone] • Telefax (0 99 51) 52 50

Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer GmbH

Mühlgasse 1

A-2353 Guntramsdorf

GB Einhell Marketing Sales & Service

Technische Änderungen vorbehalten
