BMS 600 QUICK - Pora EINHELL - Ilmainen käyttöohje ja opas

Tuotetyyppi	Iskuporakone
Merkki	Einhell
Malli	BMS 600 QUICK
Jännite	230 V~
Tehonotto	500 W
Poraussyvyys (betoni)	16 mm
Poraussyvyys (teräs)	13 mm
Poraussyvyys (puu)	25 mm
Tyhjakayntinopeus	0-2200 min⁻¹
Iskunopeus	0-27000 min⁻¹
Äänenpainetaso	82 dB(A)
Äänitehotaso	92,6 dB(A)
Tärinä (kahva)	10 m/s²
Teräpidin	Pikakiinnitys, 1,5–13 mm
Lisäkahva	Kyllä, syvyysrajoittimella
Kaksoiseristys	Kyllä
Takuu	6 kuukautta
Huolto ja puhdistus	Pidä ilma-aukot vapaana, puhdista syövyttämättömillä aineilla, tarkista hiiliharjat, jos esiintyy liiallista kipinöintiä
Turvallisuus	Käytä lisäkahvaa, suojalaseja ja hengityssuojainta; älä käytä syttyvien höyryjen läheisyydessä
Varaosat ja korjattavuus	Käytä vain alkuperäisiä varaosia; anna korjaukset ammattilaisen tehtäväksi

Usein kysytyt kysymykset - BMS 600 QUICK EINHELL

Miten jatkuva käynti aktivoidaan?

Jatkuvaa käyntiä varten paina käynnistyskytkintä (A) ja lukitse se lukituspainikkeella (B). Pysäyttääksesi paina lyhyesti kytkintä A.

Miten pyörimisnopeus säädetään?

Nopeus on säädettävissä käynnistyskytkimeen kohdistuvan paineen mukaan. Voit myös esivalita nopeuden kiertämällä kytkimessä olevaa ristikkoruuvia.

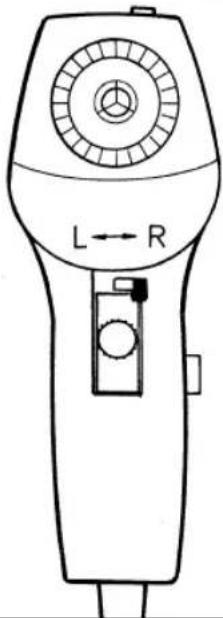

Miten pyörimissuunta vaihdetaan?

Käytä kytkimen lähellä olevaa pyörimissuunnan vaihtokytkintä (6). Vaihda suuntaa vain, kun laite on pysähtynyt.

Miten syvyysrajoitinta käytetään?

Syvyysrajoitin sijaitsee lisäkahvassa. Säädä se haluttuun syvyyteen ennen poraamista, jotta poraat liian syvälle.

Millaisia poranteriä BMS 600 QUICK -laitteessa käytetään?

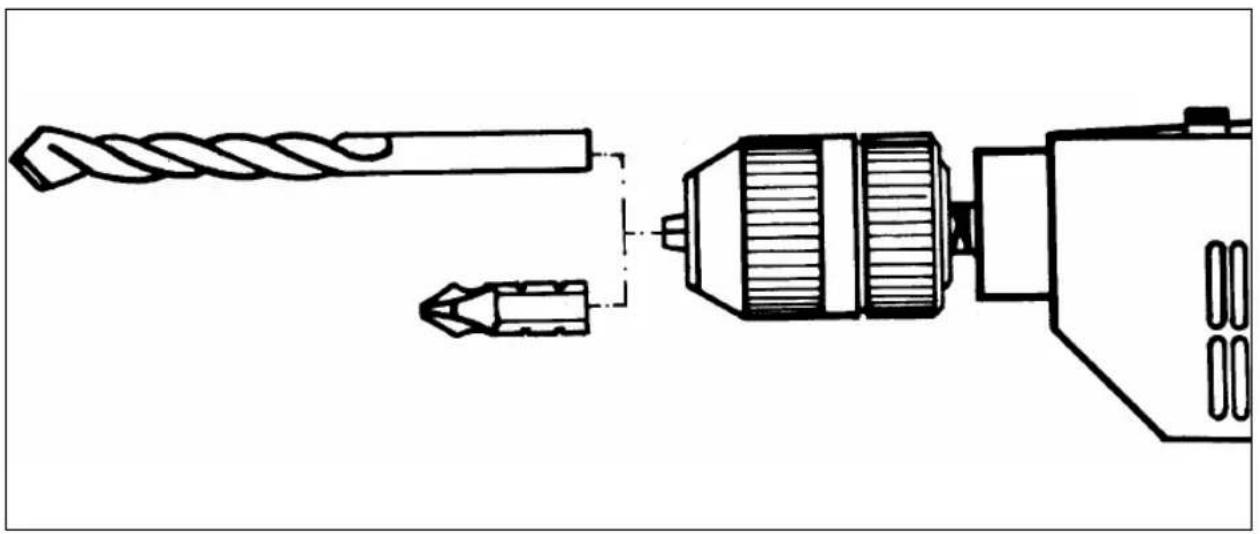

Käytä hyvin teroitettuja, materiaaliin sopivia poranteriä: iskuporanteriä betoniin, HSS-teriä teräkseen, puuporanteriä puuhun. Teräpidin hyväksyy 1,5–13 mm varsia.

Miten porakone puhdistetaan?

Pidä porakone puhtaana pyyhkimällä ulkopinta kuivalla liinalla. Älä käytä syövyttäviä aineita. Pidä ilma-aukot vapaana. Jos esiintyy liiallista kipinöintiä, tarkistuta hiiliharjat.

Mitä tehdä, jos porakone tuottaa liiallisia kipinöitä?

Liiallinen kipinöinti voi johtua kuluneista hiiliharjoista. Tarkistuta ja vaihdata hiiliharjat ammattilaisella, joka käyttää alkuperäisiä varaosia.

Mikä on takuun kesto?

Takuu on 6 kuukautta ostopäivästä. Se kattaa materiaali-, toiminta- ja valmistusvirheet. Varaosista ja työstä ei veloiteta tänä aikana.

Mistä löydän varaosia?

Käytä laitteen mukana toimitettua räjäytyskuvaa ja varaosaluetteloa osien tunnistamiseen. Tilaa ne Einhellin huoltopalvelusta ilmoittamalla malli BMS 600 QUICK.

Voinko käyttää porakonetta iskutilassa laattojen poraamiseen?

Ei, porataksesi laattoja tai kaakeleita, aseta liukukytkin "poraus"-asentoon (ilman iskua), jotta materiaali ei halkea.

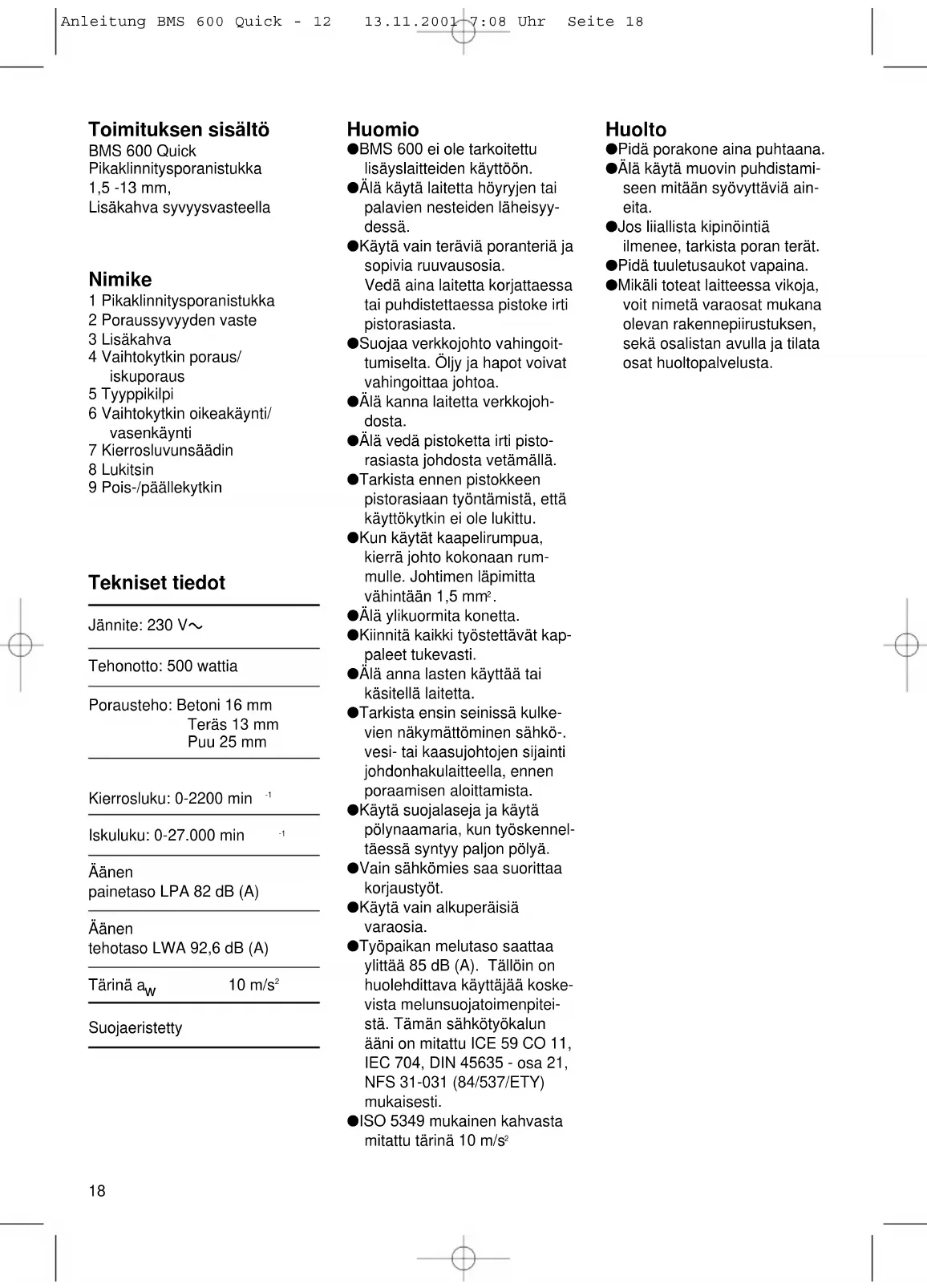

KÄYTTÖOHJE BMS 600 QUICK EINHELL

Pikaklinnitysporanistukka

1,5 -13 mm,

Lisäkahva syvyysvasteella

Nimike

1 Pikaklinnitysporanistukka

2 Poraussyvyyden vaste

3 Lisäkahva

4 Vaihtokytkin poraus/iskuporaus

5 Tyyppikilpi

6 Vaihtokytkin oikeakäynti/vasenkäynti

7 Kierrosluvunsäädin

8 Lukitsin

9 Pois-/päällekytkin

Tekniset tiedot

Jännite: 230 V\~

Tehonotto: 500 wattia

Porausteho: Betoni 16 mm Teräs 13 mm Puu 25 mm

Kierrosluku: 0-2200 min ^-1

Iskuluku: 0-27.000 min

Äänen

painetaso LPA 82 dB (A)

Äänen

tehotaso LWA 92,6 dB (A)

Tärinä a_w 10 m/s²

Suojaeristetty

Huomio

●BMS 600 ei ole tarkoitettu lisäyslaitteiden käyttöön.

- Älä käytä laitetta höyryjen tai palavien nesteiden läheisyy-dessä.

●Käytä vain teräviä poranteriä ja sopivia ruuvausosia.

Vedä aina laitetta korjattaessa tai puhdistettaessa pistoke irti pistorasiasta.

●Suojaa verkkojohto vahingoittumiselta. Öljy ja hapot voivat vahingoittaa johtoa.

- Älä kanna laitetta verkkojohdosta.

- Älä vedä pistoketta irti pisto-rasiasta johdosta vetämällä.

●Tarkista ennen pistokkeen pistorasiaan työntämistä, että käyttökytkin ei ole lukittu.

- Kun käytät kaapelirumpua, kierrä johto kokonaan rummulle. Johtimen läpimitta vähintään 1,5 mm².

- Älä ylikuormita konetta.

- Kiinnitä kaikki työstettävät kappaleet tukevasti.

- Älä anna lasten käyttää tai käsitellä laitetta.

●Tarkista ensin seinissä kulkevien näkymättöminen sähkövesi- tai kaasujohtojen sijainti johdonhakulaitteella, ennen poraamisen aloittamista.

- Käytä suojalaseja ja käytä pölynaamaria, kun työskennel-täessä syntyy paljon pölyä.

●Vain sähkömies saa suorittaa korjaustyöt.

●Käytä vain alkuperäisiä varaosia.

- Työpaikan melutaso saattaa ylittää 85 dB (A). Tällöin on huolehdittava käyttäjää koskevista melunsuojatoimenpiteistä. Tämän sähkötyökalun ääni on mitattu ICE 59 CO 11, IEC 704, DIN 45635 - osa 21, NFS 31-031 (84/537/ETY) mukaisesti.

●ISO 5349 mukainen kahvasta mitattu tärinä 10 m/s²

Huolto

●Pidä porakone aina puhtaana.

- Älä käytä muovin puhdistamiseen mitään syövyttäviä ain-eita.

●Jos liiallista kipinöintiä ilmenee, tarkista poran terät.

●Pidä tuuletusaukot vapaina.

●Mikäli toteat laitteessa vikoja, voit nimetä varaosat mukana olevan rakennepiirustuksen, sekä osalistan avulla ja tilata osat huoltopalvelusta.

Kytkentä päälle: Paina kytkintä A.

Kestokäyttö: Varmista kytkin A lukitsimella B.

Kytkentä pois päältä: Paina nopeasti kytkintä A.

Painamalla kytkintä A enemmän tai vähemmän voimakkaasti valitaan kierrosluku. Kiertämällä säätöruu-via kytkimessä A voidaan esivalita kierrosluku.

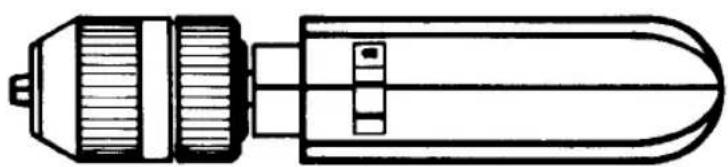

Liukukytkin asennossa „iskuporaus“. Vaihda kytkentää vain silloin, kun kone ei käy!

Ohje: Säädä kone laattojen ja kaakelin porauksessa asen-toon „poraus“!

Liukukytkin asennossa „por- aus“. Vaihda kytkentää vain silloin, kun kone ei käy!

Leveranseomfang

BMS 600 Quick

Hurtlgspennborpatron

1.5-13 mm,

Takkuuaika alkaa ostopäivänä ja sen pituus on 1 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.

Teidän asiakaspalveluyhdyshenkilönne

N EINHELL-GARANTIDOKUMENT

SF Suomen Einhell OY

Hepolamminkatu 20

SF-33720 Tampere

① Einhell Italia s.r.l.

Via Fermi, 9

I-22077 Olgiata Comasco (Co)

DK Danks Handel Silkeborg a/s

Løvsvinget 7

DK-8653 Them

Oikeus teknisiin muutoksiin pidätetään
