MANUALE UTENTE BM-G 800 E EINHELL

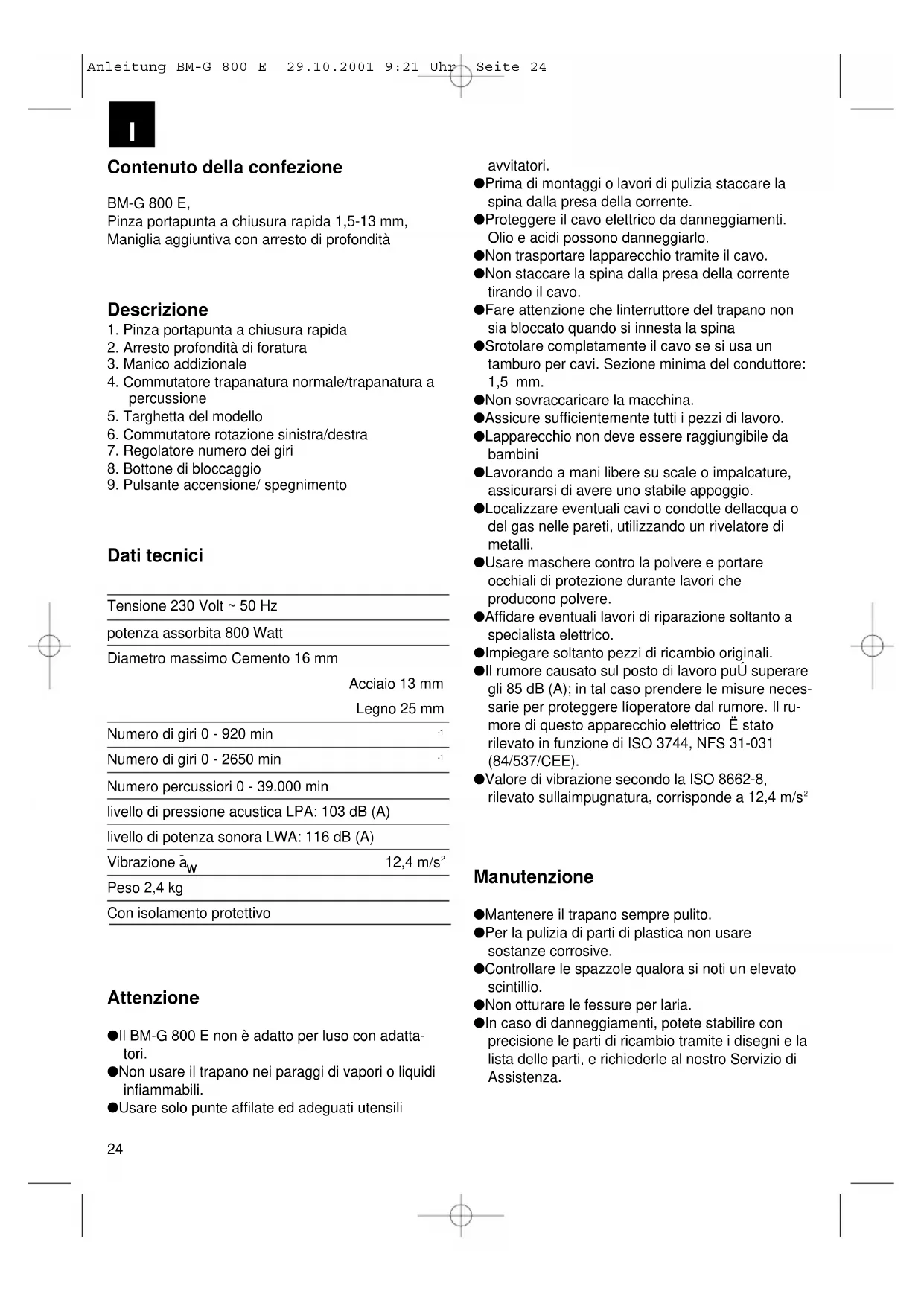

Contenuto della confezione BM-G 800 E, Pinza portapunta a chiusura rapida 1,5-13 mm, Maniglia aggiuntiva con arresto di profondità Descrizione

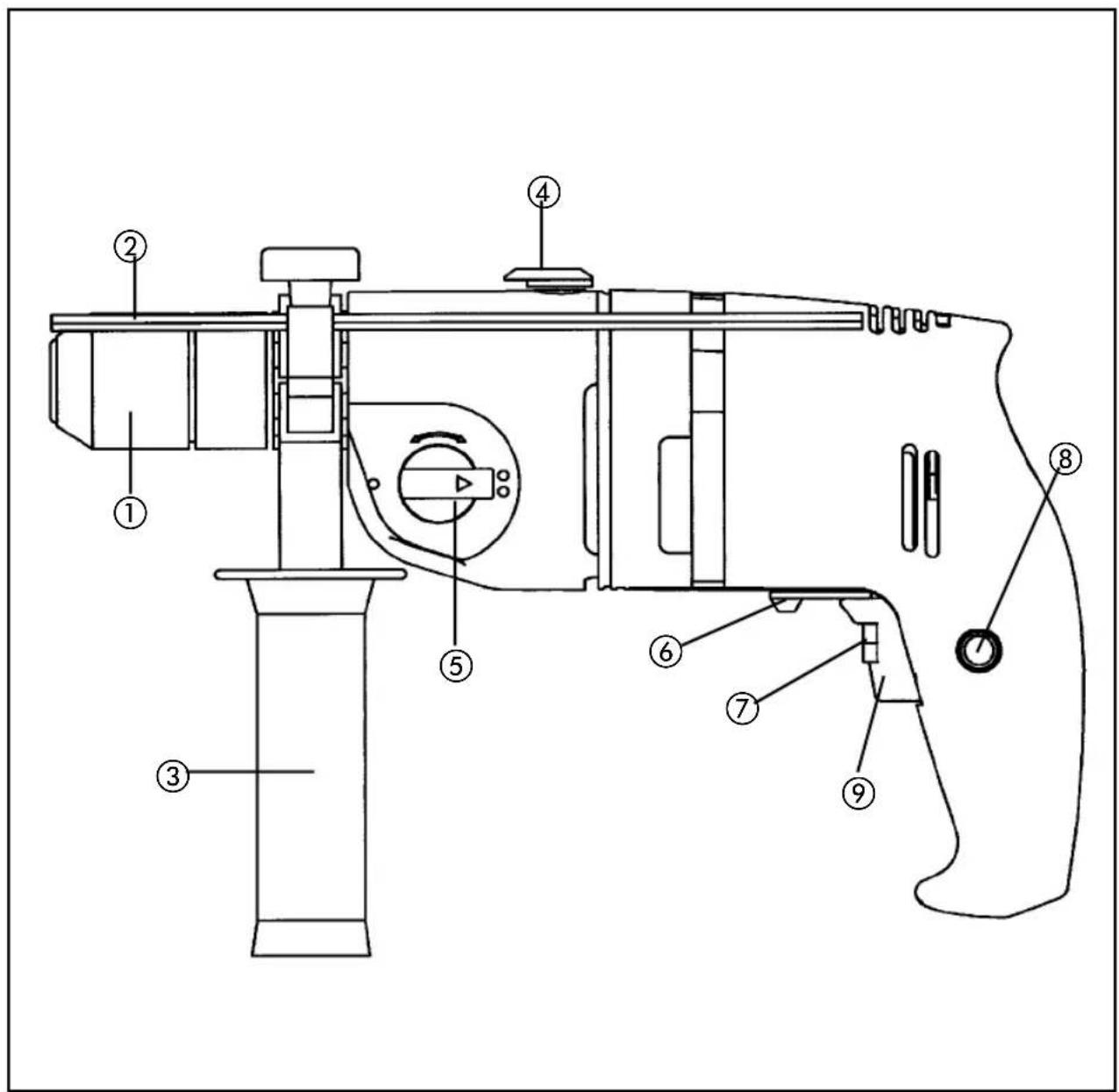

1. Pinza portapunta a chiusura rapida

2. Arresto profondità di foratura

3. Manico addizionale

5. Targhetta del modello

6. Commutatore rotazione sinistra/destra

7. Regolatore numero dei giri

8. Bottone di bloccaggio

9. Pulsante accensione/ spegnimento

Dati tecnici Tensione 230 Volt ~ 50 Hz potenza assorbita 800 Watt Diametro massimo Cemento 16 mm Acciaio 13 mm Legno 25 mm Numero di giri 0 - 920 min

Numero di giri 0 - 2650 min

Numero percussiori 0 - 39.000 min livello di pressione acustica LPA: 103 dB (A) livello di potenza sonora LWA: 116 dB (A) Vibrazione

Peso 2,4 kg Con isolamento protettivo Attenzione ● Il BM-G 800 E non è adatto per luso con adatta- tori. ● Non usare il trapano nei paraggi di vapori o liquidi infiammabili. ● Usare solo punte affilate ed adeguati utensili avvitatori. ● Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente. ● Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo. ● Non trasportare lapparecchio tramite il cavo. ● Non staccare la spina dalla presa della corrente tirando il cavo. ● Fare attenzione che linterruttore del trapano non sia bloccato quando si innesta la spina ● Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del conduttore: 1,5 mm. ● Non sovraccaricare la macchina. ● Assicure sufficientemente tutti i pezzi di lavoro. ● Lapparecchio non deve essere raggiungibile da bambini ● Lavorando a mani libere su scale o impalcature, assicurarsi di avere uno stabile appoggio. ● Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rivelatore di metalli. ● Usare maschere contro la polvere e portare occhiali di protezione durante lavori che producono polvere. ● Affidare eventuali lavori di riparazione soltanto a specialista elettrico. ● Impiegare soltanto pezzi di ricambio originali. ● Il rumore causato sul posto di lavoro puÚ superare gli 85 dB (A); in tal caso prendere le misure neces- sarie per proteggere líoperatore dal rumore. Il ru- more di questo apparecchio elettrico Ë stato rilevato in funzione di ISO 3744, NFS 31-031 (84/537/CEE). ● Valore di vibrazione secondo la ISO 8662-8, rilevato sullaimpugnatura, corrisponde a 12,4 m/s

Manutenzione ● Mantenere il trapano sempre pulito. ● Per la pulizia di parti di plastica non usare sostanze corrosive. ● Controllare le spazzole qualora si noti un elevato scintillio. ● Non otturare le fessure per laria. ● In caso di danneggiamenti, potete stabilire con precisione le parti di ricambio tramite i disegni e la lista delle parti, e richiederle al nostro Servizio di Assistenza. Anleitung BM-G 800 E 29.10.2001 9:21 Uhr Seite 2425

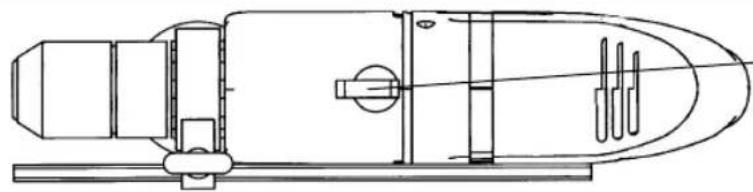

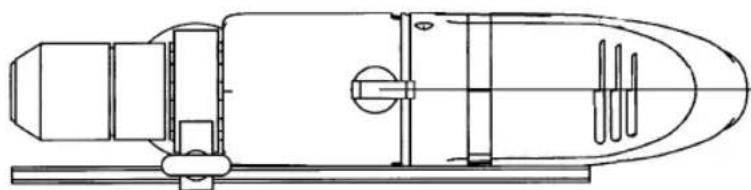

nterruttore a scorrimento in posizione per perforazione a percussione. Cambiare solo con utensile fermo! Avvertenza: volendo trapanare piastrelle o marmette, commutare su trapanatura normale! Interruttore a scorrimento in posizione per perforazione. Cambiare solo con utensile fermo!

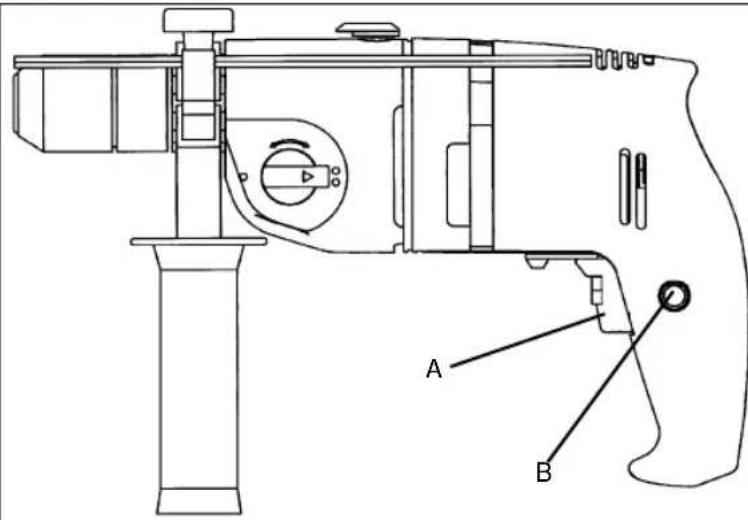

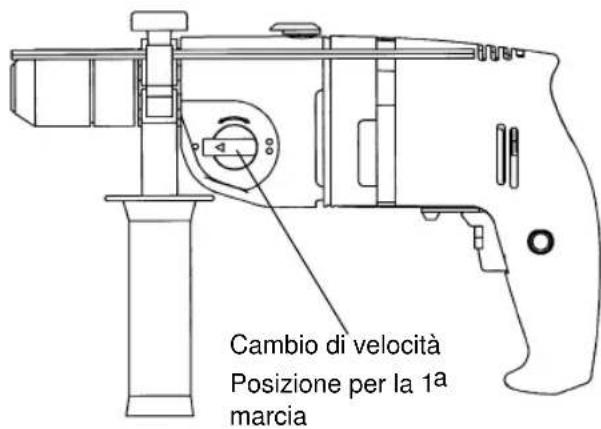

Avviamento/Spegnimento Per avviare: premere il pulsante A Per funzionamento continuo: arrestare il pulsante A con bottone di bloccaggio B Per spegnere: premere brevemente sul pulsante A Scegliere il numero dei giri agendo pi˘ o meno forte sul pulsante A. Potete prescegliere il numero dei giri girando líapposita vite godronata sul pulsante A. Cambio di velocità Posizione per la 1

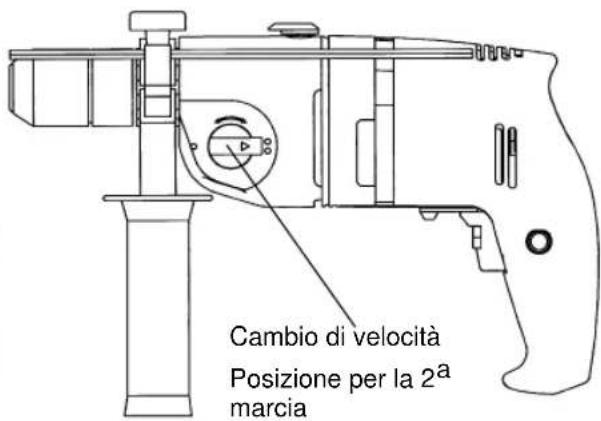

marcia Cambio di velocità Posizione per la 2
