BEDIENUNGSANLEITUNG BM-G 800 E EINHELL

⑭ Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen

©Bitte Seite 2 ausklappen

Schnellspannbohrfutter 1,5 - 13 mm,

Zusatzhandgriff mit Tiefenanschlag

VERWENDUNG

Die Bohrmaschine ist zum Bohren von Löchern in Holz, Eisen, Buntmetallen und Gestein unter Verwendung des entsprechenden Bohrwerkzeugs ausgelegt.

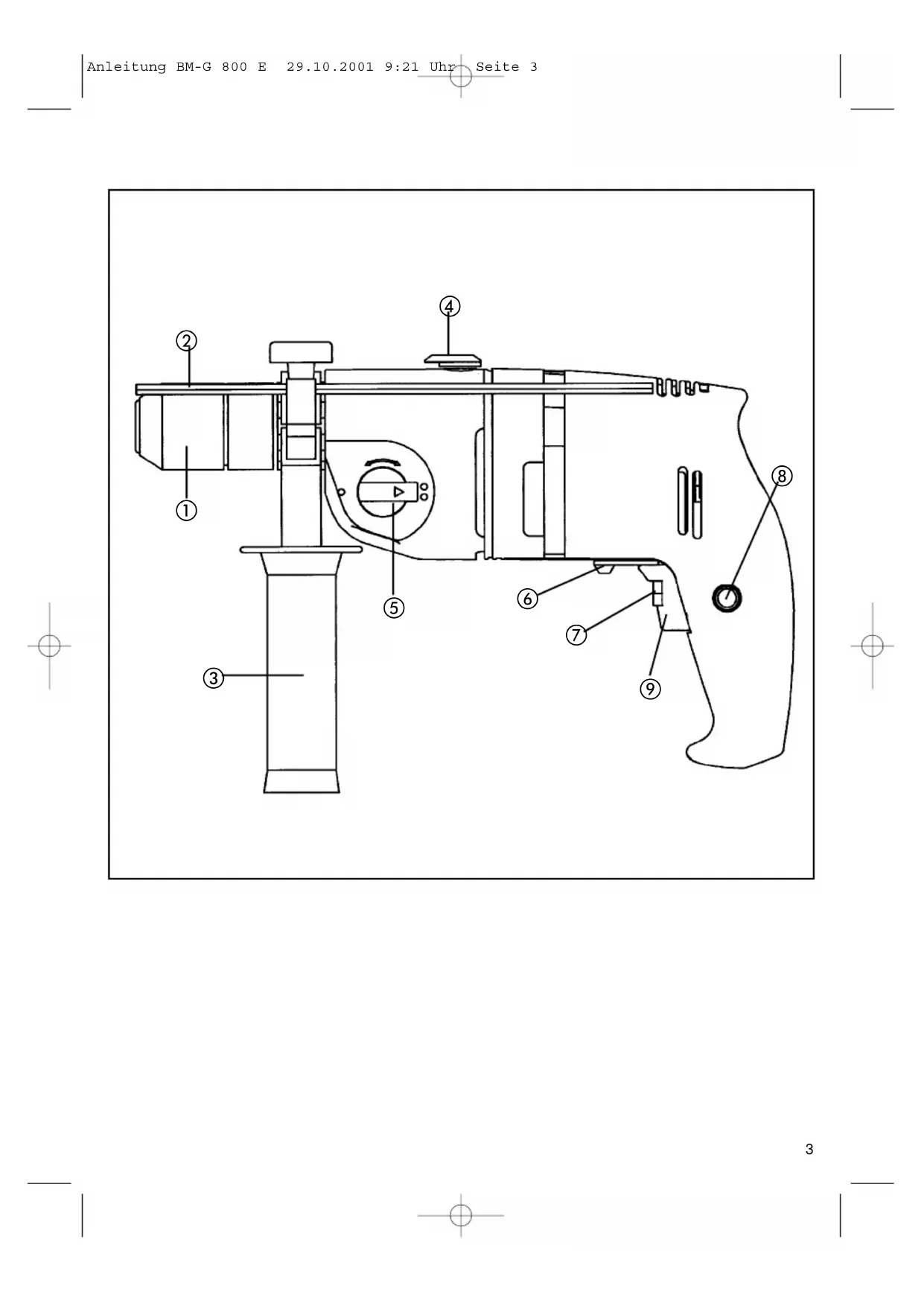

Beschreibung

1 Schnellspannbohrfutter
2 Bohrtiefenanschlag
3 Zusatzgriff
4 Bohren/Schlagbohren-Umschalter
5 Umschalter 1. Gang / 2. Gang
6 Rechts-/Linkslauf-Umschalter
7 Drehzahl-Regler
8 Feststellknopf
9 Betriebsschalter

Technische Daten

Netzspannung 230 V ~ 50 Hz

Aufnahmeleistung 800 W

Bohrleistung Beton 16 mm.

Stahl 13 mm

Holz 25 mm

Leerlaufdrehzahl 1. Gang 0 - 920 min	-1
Leerlaufdrehzahl 2. Gang 0 - 2650 min	-1
Schlagzahl 0 - 39.000 min
Schalldruckpegel LPA 103 dB(A)
Schalleistungspegel LWA 116 dB(A)
Virbation a_w	12,4 m/s ^2
Schutzisoliert
Gewicht 2,4 kg

Achtung

●Die BM-G 800 E ist nicht zum Antrieb von Vorsatzgeräten ausgelegt.
●Nicht im Bereich von Dämpfen oder brennbaren Flüssigkeiten verwenden.
●Nur scharfe Bohrer und geeignete Schrauberbits verwenden.
●Ziehen Sie bei allen Umbau- und Reinigungsarbeiten den Stecker aus der Steckdose.

●Das Gerät nicht am Netzkabel tragen.
- Den Stecker nicht durch ziehen am Netzkabel aus der Steckdose entfernen.
- Achten Sie vor dem Einstecken des Netzsteckers darauf, daß der Betriebsschalter nicht arretiert ist.
- Bei Verwendung von Kabeltrommel, Kabel vollständig abrollen. Drahtquerschnitt min. 1,5 mm ^2 .
●Maschine nicht überlasten.
- Sichern Sie alle zu bearbeitenden Werkstücke ausreichend.
●Kindern unzugänglich machen!
- Achten Sie auf einen sicheren Stand auf Leitern oder Gerüsten bei freihändigem Bohren.
●In Wänden, wo Strom, Wasser oder Gasleitungen unsichtbar verlegt sind, zuerst die Leitungen mit einem Leitungssuchgerät lokalisieren.
●Tragen Sie eine Schutzbrille und verwenden sie eine Staubmaske bei stauberzeugenden Arbeiten.
●Reparaturen dürfen nur vom Elektrofachmann durchgeführt werden.
●Verwenden Sie nur original Ersatzteile
●Die Lärmentwicklung am Arbeitsplatz kann 85 dB(A) überschreiten. In diesem Fall sind Schallschutzmaßnahmen für den Bedienenden erforderlich. Das Geräusch dieses Elektrowerkzeuges wurde nach ISO 3744, NFS 31-031 (84/537/EWG) gemessen.
●Der Wert der ausgesendeten Schwingungen wurde nach ISO 8662-8 ermittelt.

Wartung

●Halten Sie Ihre Bohrmaschine immer sauber.
- Benutzen Sie zur Reinigung des Kunststoffes keine ätzenden Mittel.
- Bei übermäßiger Funkenbildung überprüfen Sie die Kohlenbürsten.
●Halten Sie die Lüftungsschlitze frei.
●Sollten Sie Beschädigungen feststellen, können Sie anhand der beiliegenden Explosionszeichnung, sowie der Teil-liste, Ersatzteile genau definieren und bei unserem Kundenservice anfordern.

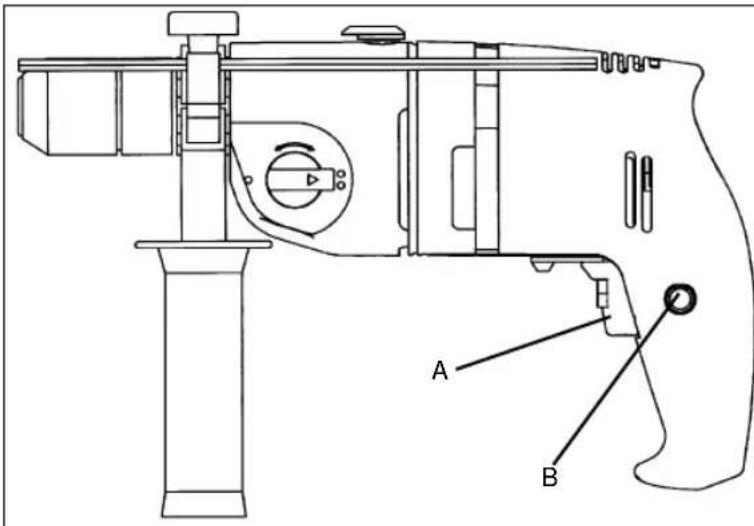

Schalter A mit Feststellknopf B sichern.

Ausschalten:

Schalter A kurz eindrücken.

Durch mehr oder wenig starkes

Drücken des Schalters A wählen Sie die Drehzahl.

Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.

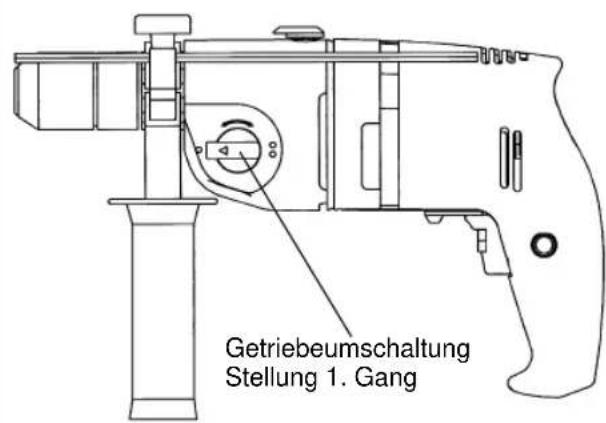

Getriebeumschaltung Stellung 1. Gang

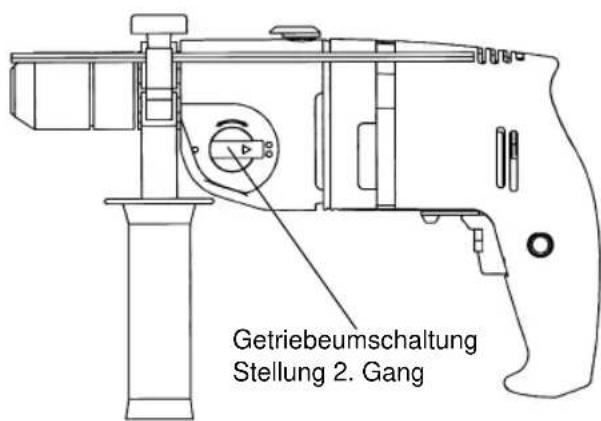

Getriebeumschaltung Stellung 2. Gang

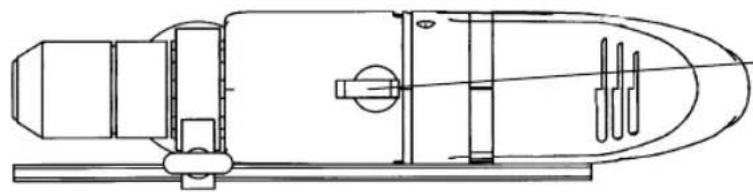

Drehschalter in Stellung

Schlagbohren. Nur im

Stillstand umschalten!

Hinweis: Beim Bohren in

Fliesen und Kacheln

Stellung Bohren einstellen!

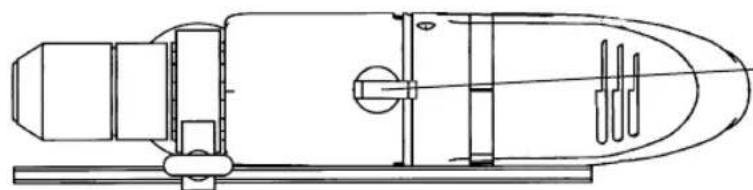

Drehschalter in Stellung

Bohren. Nur im Stillstand umschalten!

Technische gegevens:

Netspanning : 230 V ~ 50 Hz

Stroomverbruik : 800 Watt

Boorvermogen: Beton 16 mm

Staal 13 mm

Hout 25 mm

Belastingstoerental : 0 - 920 min

Belastingstoerental : 0 - 2650 min

Kloptoerental : 0 - 39.000 min

Geluidsdrukniveau LPA 103 dB(A)

Geluidsprestatieniveau LWA 116 dB(A)

Vibration a_w 12,4 m/s ^2

Gewicht 2,4 kg

Randgeaard

Attentie

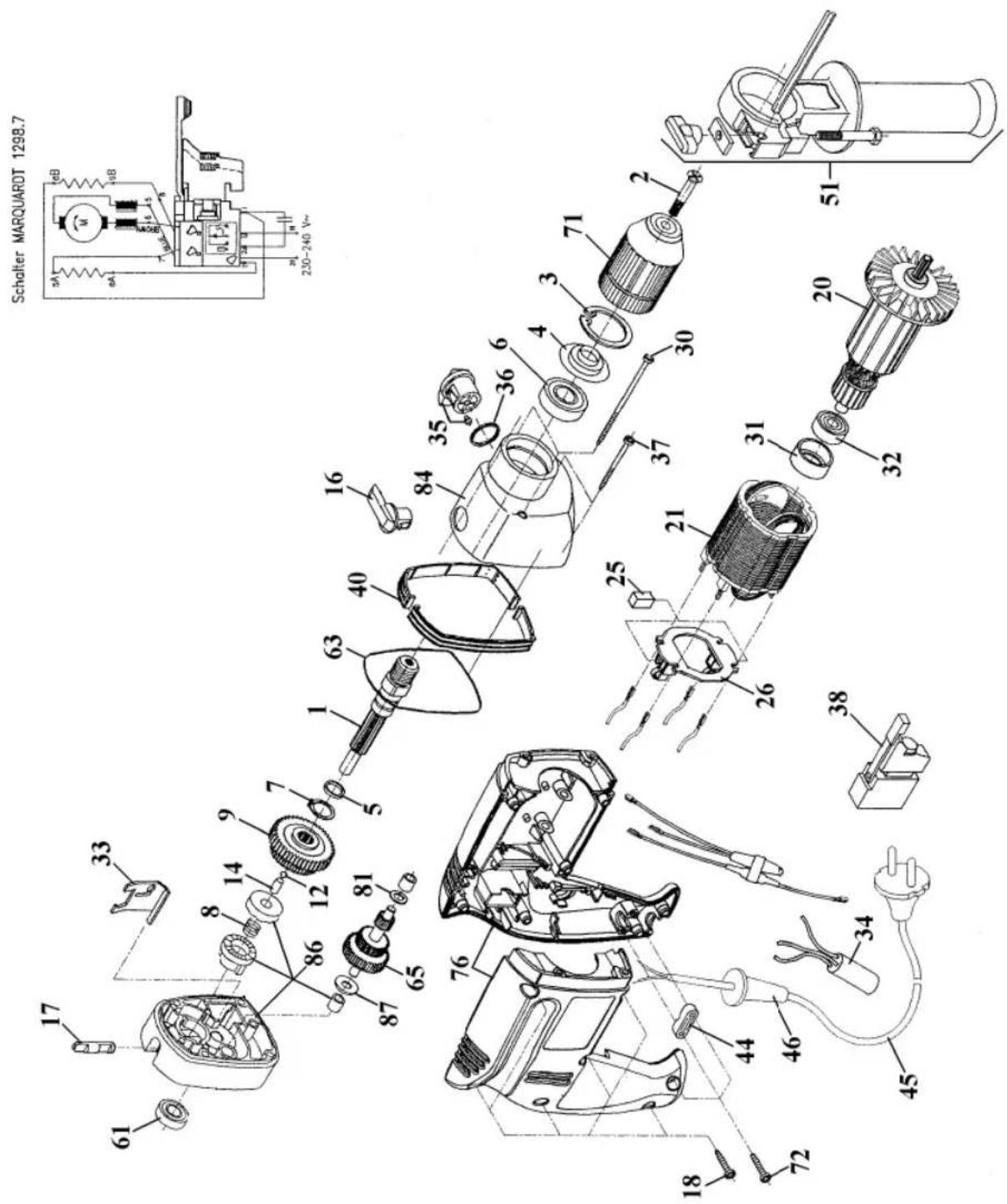

Ersatzteilzeichnung BM-G 800 E Art.-Nr.: 42.596.00 I.-Nr.: 91019

Schalter MARQUARDT 1298.7 230-240 V~ 51 20 30 31 32 21 25 26 37 35 36 37 38 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100

Ersatzteilliste BM-G 800 E Art.-Nr.: 42.596.00 I.-Nr.: 91019

Pos.	Bezeichnung Ersatzteilnr.
01	Antriebswelle 1/2" 42.592.20.01
02	Befestigungsschraube 42.592.20.03
03	Seegerring 35 42.591.02.21
04	Lagerhülse 42.591.02.20
05	Dichtungsring 42.591.02.09
06	Kugellager 60022RS 42.591.02.19
07	Seegerring 15 42.591.02.10
08	Feder 42.591.02.62
09	Getrieberad 42.592.20.10
12	Kugel 5 42.591.02.64
14	Bolzen 5x10 42.591.02.63
16	Drehknopf 42.591.02.11
17	Bolzen 42.596.00.02
18	Schraube 3,9 x19	42.591.02.46
20	Rotor	42.591.02.41
21	Stator	42.591.02.38
25	Kohlebürste (Paar)	42.592.20.19
26	Bürstenhalter	42.592.20.17
30	Schraube 4,2x80/20	42.591.02.25
31	Lagerhülse 42.591.02.39
32	Kugellager 607 2Z	42.591.02.40
33	Schieber	42.591.02.06
34	Kondensator	42.591.02.42
35	Drehknopf 42.591.02.18
36	Dichtung	42.591.02.17
37	Schraube 4x45/20	42.591.02.26
38	Elektronikschalter	42.596.00.03
40	Zierring 42.596.00.04
44	Zugentlastungsschelle	42.591.02.45
45	Netzleitung	42.591.02.43
46	Knickschutztülle	42.591.02.44
51	Zusatzhandgriff komplett	42.596.00.05
61	Kugellager 6082	42.591.02.31
63	Dichtungsring 42.591.02.08
65	Zwischenradwelle 42.596.00.06
71	Schnellspannbohrfutter	42.596.00.07
72	Schraube	42.596.00.09
76	Motorgehäuse	42.596.00.11
81	Unterlegscheibe	42.591.02.68
84	Getriebegehäuse	42.596.00.10
86	Lagerschild komplett	42.596.00.12
87	U-Scheibe	42.596.00.08

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklärt im Namen der Firma	EC Declaration of ConformityThe Undersigned declares, on behalf of	Déclaration de Conformité CELe soussigné déclare, au nom de	EC ConformiteitsverklaringDe ondertekenaar verklaart in naam van de firma	Declaracion CE de ConformidadPor la presente, el abajo firmante declara en nombre de la empresa	Declaração de conformidade CEO abaixo assinado declara em nome da empresa
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produto
Elektronik-Schlagbohrmaschine	Electronic Hammer Drill	Perceuse électronique à percusion	Elektronische klopboormachine	Taladradora percutora electrónica	Berbequim electrónico de percussão
Marke	produced by:	du fabricant	merk	marca	marca
Einhell®
Typ	Type	Type	type	tipo	tipo
BM-G 800 E
– Seriennummer auf dem Produkt – der☑EG Maschinenrichtlinie 89/392/EWG mit Änderungen☑EG Niederspannungs- richtlinie 73/23 EWG☑EG Richtlinie Elektro- magnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	– Serial number specified on the product - is in accordance with the☑EC Directive regarding machinery 89/392 EEC, as amended;☑EC Directive regarding low-voltage equipment 73/23 EEC;☑EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	– no. série indiqué sur le produit - correspond(ent) à la☑Directive CE relative aux machines 89/392 CEE avec les modifications y apportées;☑Directive CE relative aux basses tensions 73/23 CEE;☑Directive CE relative à la compatibilité électro- magnétique 89/336 CEE avec les modifications y apportées.	– serienummer op het produkt- conform de volgenderichtlijnen is:☑EG machinerichtlijn 89/392/EWG met wijzigingen☑EG laagspanningsrichtlijn 73/23 EWG☑EG richtlijn Elektro- magnetische compatibilititeit 89/336 EWG met wijzigingen	– No. de serie en el producto: satisface las disposiciones pertinentes siguientes:☑Disposición de maquinaria de la CE 89/392/CEE con modificaciones☑Disposición de baja tensión de la CE 73/23 CEE☑Disposición de la compatibilidad electro- magnética de la CE 89/336 CEE con modificaciones.	– cujo número de série encontra-se no produto - corresponde à☑Directiva da CE de máquinas 89/392/CEE, com alterações☑Directiva da CE de baixa tensão 73/23 CEE☑Directiva da CE de compatibilidade electro- magnética 89/336 CEE, com alterações
EN 50144-1; EN 50144-2-1; EN 55014; EN 50082-1; EN 60555-2/4; EN 60555-3/4
Landau/Isar, den29.03.1999	Landau/Isar, (date)29.03.1999	Landau/Isar, (date)29.03.1999	Landau/Isar, datum29.03.1999	Landau/Isar29.03.1999	Landau/Isar29.03.1999
PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management	PflaumProdukt-Management

Achivierung / For archives: BMG-0623-25-749-E

S	SF	N	GR	I	DK
EC KonformitetsförklaringUndertecknad förklarar ifirmans	EC YhdenmukaisuusilmoitusAllekirjoittanut ilmoittaayhtiön	EC KonfirmitetserklæringUndertegnede erklærer påvegne av firma	EC Δήλωση περι τηςανταπόκρισηςΟ υπγράφων δηλώνει ενονόματι της εταιρίας	Dichiarazione diconformità CEIl sottoscritto dichiara in nome della ditta	EC Overensstemmelses-erklæringUndertegnede erklærer påvegne af firmaet
HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar
namn, att	nimissä että	at	óti η	che la	at
maskinen/produkten	kone/tuote	Maskin/produkt	μηχανή / to προϊόν	macchina/prodotto	maskine/produkt
Elektroniskt styrdslagborrmaskin	Sähköiskuporakone	Elektronikk-boremaskin	Κρουστικό δράπανοηλεκτρονικό	Trapano a percussioneelettronico	Elektroniskslagboremaskine
märke	merkki	Merke	υάρκα	marca	mærke
Einhall®
typ	tyyppi	Type	túπος	tipo	type
BM-G 800 E
– serienummer på produkten -motsvararEU riktlinje för maskiner89/392/EWG med ändringarEU riktlinje för lågspänning73/23 EWGEU riktlinje för elektromagnetisk kompatibilitet89/336 med ändringar	– tuotteen valmistusnumero -vastaaEU-konedirektlivik (johon ontehty muutoksia)89/392/EWGEU-pienjänitedirektliviä73/23 EWGEU-direktliviä 89/336 EWG(johon on tehty muutoksia) ja joka koskee sähkömagn-eettista mukautuvuutta (EMI)	– Serienumer på produktet –tilfredsstiller folgenderetningslinjer:EU Maskinretningslinje 89/392/ EWG med endringerEU Lavspennings-retningslinje 73 / 23 EWGEU Ratningslinje forelektromagnetiskkompatibilitet 89/336 EWGmed endringer,	– Αριθμός σειράς πάνω στοπροϊόν –ανταποκρίνεται στηνκατευθυντήρια γραμμή τηςΕυρωταικής Κοινότητας 89/392/ EOK με αλλαγέκατευθυντήρια γραμμήχαμηλής τασεως τηςΕυρωταικής Κοινότητας73/ 23/ EOKκατευθυντήρια γραμμήηλεκτροναγνητικήςανεκτικότητας τηςΕυρωταικής Κοινότητας89/ 336/ EOK με αλλαγές,	– numero di serie sul prodotto -corrispondealla Direttiva CE sullemacchine 89/392/CEE conmodifichealla Direttiva CE sulla bassatensione 73/23 CEEalla Direttiva CE sullacompatibilità elettromagnetica 89/336 CEE conmodifiche	– Serienummer på produktet -opfylderEU-maskindirektiv89/392/E∅F med ændringerEU-lavspændingsdirektiv73/23/E∅FEU-direktiv vedr.elektromagnetisk stoj (EMC)89/336/E∅F med ændringer.
EN 50144-1; EN 50144-2-1; EN 55014; EN 50082-1; EN 60555-2/4; EN 60555-3/4
Landau/Isar, den29.03.1999PflaumProdukt-Management	Landau/Isar29.03.1999PflaumProdukt-Management	Landau/Isar, den29.03.1999PflaumProdukt-Management	Landau/Isar, στις29.03.1999PflaumProdukt-Management	Landau/Isar,"29.03.1999PflaumProdukt-Management	Landau/Isar, den29.03.1999PflaumProdukt-Management
Achivierung / For archives: BMG-0623-25-749-E

© GARANTIEURKUNDE

Die Garantiezeit beginnt mit dem Tag des Kaufes und beträgt 35 Monate.

Die Gewährleistung erfolgt für mangelhafte Ausführung oder Material- und Funktionsfehler.

Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Keine Gewährleistung für Folgeschäden.

Ihr Kundendienstansprechpartner

GB EINHELL-WARRANTY CERTIFICATE

Wir gewähren Ihnen 35 Monate Garantie gemäß nachstehenden Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder deren Kopie, nachzuweisen ist. Innerhalb der Garantiezeit beseitigen wir alle Funktionsfehler am Gerät, die nachweisbar auf mangelhafte Ausführung oder Materialfehler zurückzuführen sind. Die dazu benötigten Ersatzteile und die anfallende Arbeitszeit werden nicht berechnet.

Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Abnutzung oder Transportschäden, ferner nicht auf Schäden, die infolge Nichtbeachtung der Montageanleitung und nicht normgemäßer Installation entstanden. Der Hersteller haftet nicht für indirekte Folge- und Vermögensschäden.

Durch die Instandsetzung wird die Garantiezeit nicht erneuert oder verlängert. Bei Garantieanspruch, Störungen oder Ersatzteilbedarf wenden Sie sich bitte an.

ISC GmbH · International Service Center

Ersatzteil- und Reparatur-Abt.: Telefon [phone] • Telefax (0 99 51) 26 10 und 52 50

Technische Kundenberatung: Telefon [phone]

A Einhell & Wieshofer

Mühlgasse 1

A-2353 Guntramsdorf

GB Hans Einhell AG, UK Branch

Technische Änderungen vorbehalten
