MANUALE UTENTE VD220 Bimar

Scansiona il codice QR per accendere alla guida rapida delle caratteristiche.

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell’uso dell’apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l’intera durata di vita dell’apparecchio. Se nella lettura di queste istruzioni d’uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l’azienda all’indirizzo scritto in ultima pagina. Questo simbolo evidenzia istruzioni e avvertenze per un impiego sicuro. Avvertenze, installazione, uso, pulizia e manutenzione dell’apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line. AVVERTENZE GENERALI

• Questo apparecchio è destinato solo all’impiego domestico, per la ventilazione di ambienti interni e aperti a condizione che l’apparecchio non sia esposto direttamente a agenti atmosferici (sole, pioggia, elevata umidità, vento, ecc.): non utilizzatelo per altro scopo. Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato. Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte: - in negozi, uffici e altri luoghi di lavoro similari; - in aziende agricole o similari; - da clienti di alberghi, motel e altri ambienti di tipo residenziale;3 - in ambienti del tipo bed and breakfast.

• Questo è un apparecchio radio che emette e/o riceve intenzionalmente onde radio a fini di radiocominicazione e/o radiodeterminazione.

• Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

• Non utilizzare l’apparecchio con temperatura ambiente superiore a 40°C.

• L’apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all’uso sicuro dell’apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l’apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall’utilizzatore non deve essere effettuata da bambini senza sorveglianza.

• Questo apparecchio può essere utilizzato da bambini dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza o conoscenza se a loro è stata assicurata un’adeguata sorveglianza oppure se hanno ricevuto istruzioni circa l’uso in sicurezza dell’apparecchio e hanno compreso i pericoli correlati. I bambini non devono giocare con l’apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate da bambini a meno che non abbiano più di 8 anni e siano sorvegliati.

• L’apparecchio deve essere mantenuto fuori dalla portata di bambini.

• Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.4

• Non usare l’apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l’apparecchio e farlo controllare da personale professionalmente qualificato.

• Non lasciare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).

• Non toccare l’apparecchio con mani o piedi bagnati.

• Non spostare l’apparecchio quando è in funzione.

• Non tirare il cavo d’alimentazione o l’apparecchio stesso per disinserire la spina dalla presa di corrente dell’adattatore.

• Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l’apparecchio sia coperto o sia posizionato in modo non corretto.

• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

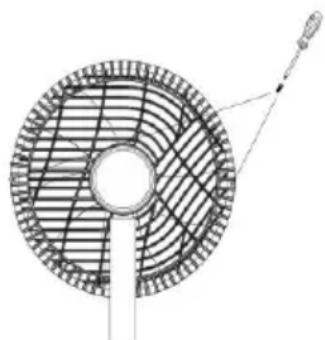

• Assicurarsi che il ventilatore sia scollegato dalla rete di alimentazione prima di togliere lo schermo di protezione, tramite le viti (immagine a lato).

• Non sovraccaricare (un ciclo di carica troppo lungo, maggiore di 4 ore) o scaricare eccessivamente la batteria, questo potrebbe danneggiare la batteria riducendola la durata.

• Assicurarsi che le batterie non raggiungano temperature superiori a 50°C, o inferiori a 10°C per un lungo periodo di tempo.

• Rica ricaricare l’apparecchio in un ambiente interno (temperatura ideale: 20-25°C).

• Non ricaricare l’apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.) o in ambienti umidi e bagnati.5

• Posizionare il l’apparecchio durante la ricarica lontano da altre fonti di calore, da materiali infiammabili (tende, tappezzerie, ecc.), da gas infiammabili o materiale esplosivo (bombolette spray). Verificare che lo spazio libero sia di 50cm dalla parte frontale, posteriore e 50cm ai lati.

• Assicurarsi che la batteria sia caricata ad intervalli regolari, anche se non si utilizza l’apparecchio per un lungo periodo. Questo serve a prevenire danni alla batteria causati da una bassa tensione per un periodo prolungato.

• Se il l’apparecchio non viene utilizzato con continuità, si prega di ricaricare la batteria almeno una volta ogni tre mesi.

• La batteria completamente carica si esaurirà anche se il l’apparecchio non viene utilizzato per un certo periodo di tempo.

• La durata della batteria dipende da vari fattori di tipo ambientale, d’immagazzinamento e d’uso.

• Se il caricabatterie non è in funzione togliere la spina dalla presa di corrente.

• Non toccare il carica batterie con mani o piedi bagnati.

• Non tirare il cavo di alimentazione per disinserire la spina dalla presa di corrente del caricabatteria.

• Non tirare il cavo del caricabatteria per spostare il l’apparecchio.

• Non caricare la batteria ed utilizzare l’apparecchio se la batteria inizia a emettere odori, si surriscalda o inizia a perdere liquido. Non toccare alcuna sostanza che perde, né respirare i fumi emessi. Consultare immediatamente un medico se si è esposti a qualsiasi sostanza emessa dalla batteria. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio (come smontaggio della batteria), erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

• Durante la carica della batteria dell’apparecchio, controllate che non venga in contatto con l’acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l’interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la spina nella presa di corrente, e poi utilizzare l’apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato. INSTALLAZIONE

• Dopo aver tolto l’imballaggio, assicurarsi dell’integrità dell’apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d’imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata. Attenzione: eventuali adesivi o fogli pubblicitari applicati sulla griglia, devono essere rimossi prima dell’uso dell’apparecchio.

• Prima di collegare l’apparecchio controllare che i valori di tensione riportati sulla targa dati dell’adattatore corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell’apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall’apparecchio. In generale è sconsigliato l’uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell’apparecchio.

• Prima di ogni utilizzo verificare che l’apparecchio sia in buono stato, che il cordone elettrico dell’adattatore non sia danneggiato: in caso di dubbio rivolgersi a personale professionalmente qualificato.6

• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.

• Non posizionare l’apparecchio su mensole e/o in prossimità di lavandini o contenitori di liquidi (distanza minima 2 metri) per evitare il rischio che vi possa cadere.

• Posizionare il ventilatore lontano da tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).

• Posizionare l’apparecchio lontano da fonti di calore (ad es. fiamme libere, fornello gas, ecc).

• Non posizionare il ventilatore su mensole e su davanzali di finestre.

• La superficie di appoggio deve essere stabile, non in pendenza (in quanto l’apparecchio potrebbe ribaltarsi) e liscia.

• Questo apparecchio deve essere utilizzato solo con l’adattatore fornito in dotazione.

DESCRIZIONE Dispositivo Wifi, utilizzabile con Smartphone tramite Applicazione con sistema operativi Android o iOS.

• Selezioni regolabili tramite APP: on/off; velocità; modalità Natural; oscillazione destra/sinistra; Programmazione settimanale.

• Verificare che il router sia ad uso domestico, la rete WiFi sia 2,4G Hz, non abbia restrizioni di accesso diverse dalla password, la presenza di segnale WiFi forte e uniforme nell’ambiente dove installare e utilizzare l’apparecchio.

• Assicurarsi che lo smartphone sia connesso alla stessa rete WiFi alla quale successivamente il dispositivo sarà associato. Prima Installazione/Configurazione

1.1 Installare l’applicazione “BIMAR Live Smart” tramite Google Play (Android) o da

AppStore (iOS), oppure scansionare il codice QR qui presente. Per Android Per iOS7

1.2 Al termine dell’installazione, icona dell’applicazione

appare. Cliccare l’icona “Bimar Live Smart” per avviare l’applicazione.

1.3 Al primo accesso effettuare la registrazione e compilare le proprie credenziali:

- cliccare “Registra”, confermare “Informativa Privacy”, “Sono d’accordo” per continuare - inserire il proprio numero di telefono o indirizzo email (selezionare in alto a destra per scegliere la modalità) - premere la scritta “Ottieni il codice di verifica”, aspettare qualche istante e successivamente inserire il codice ricevuto nella parte “Codice di verifica” tramite SMS o indirizzo email di registrazione (eventualmente controllare anche nella cartella Posta indesiderata, se non viene ricevuto nella cartella Posta in Arrivo).

1.4 Inserire la password desiderata e cliccare la scritta “Fatto”.

1.5 Appare una schermata e cliccare la scritta “Creazione della Famiglia”.

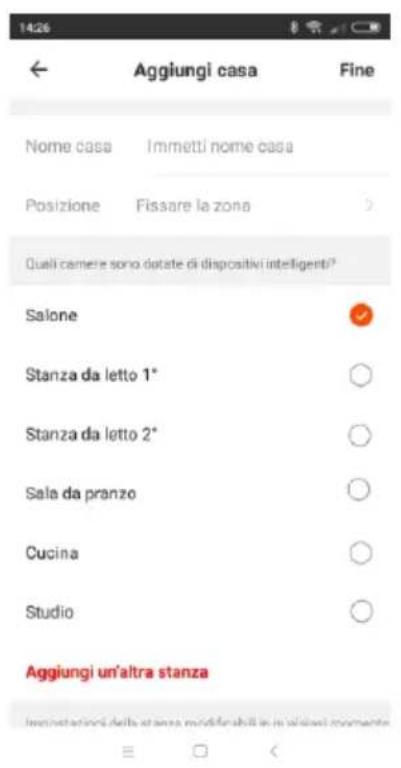

1.6 Appare una schermata (come

immagine sotto) per personalizzare la casa: nome, posizione, nome stanza, e poi confermare.

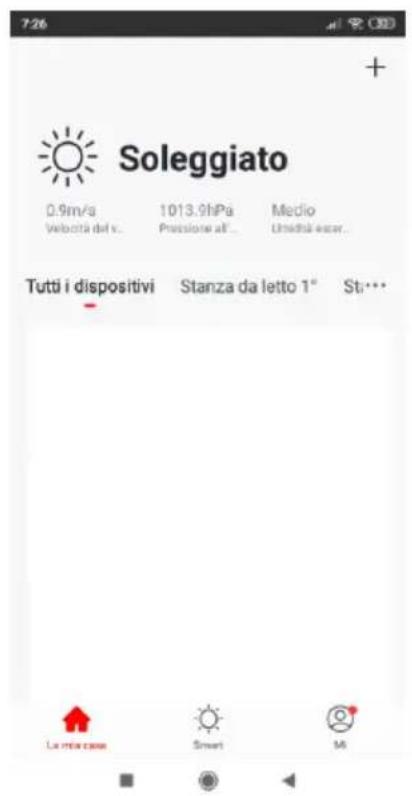

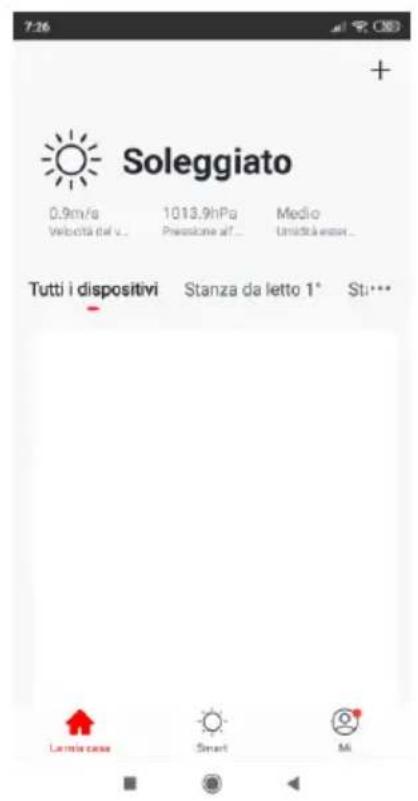

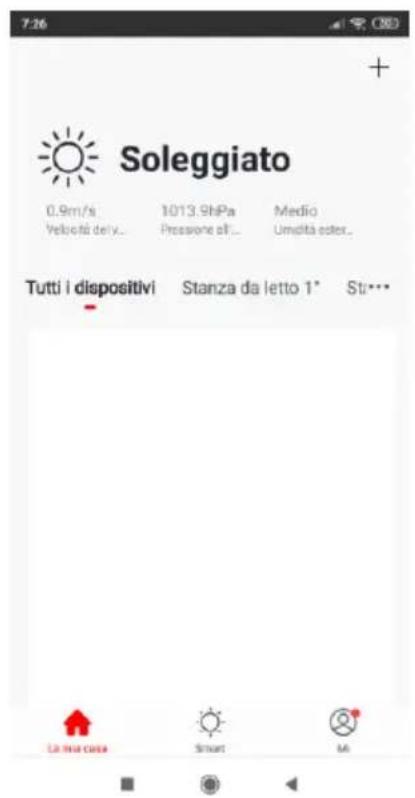

1.7 Terminata la personalizzazione

correttamente, appare la schermata principale dove sono presenti le seguenti funzioni: -Elenco e gestione dei dispositivi, suddivisi per stanza “ ” -Elenco e gestione degli scenari “ ” -Gestione profilo utente ” ” -Accoppiamento di nuovi dispositivi “ ”8

2. Per associare dispositivo allo smartphone

2.1 Accendere il ventilatore tramite il tasto “ ”, premere il tasto “ ”

nuovamente per cinque secondi circa: la spia lampeggia velocemente; rilasciare il tasto.

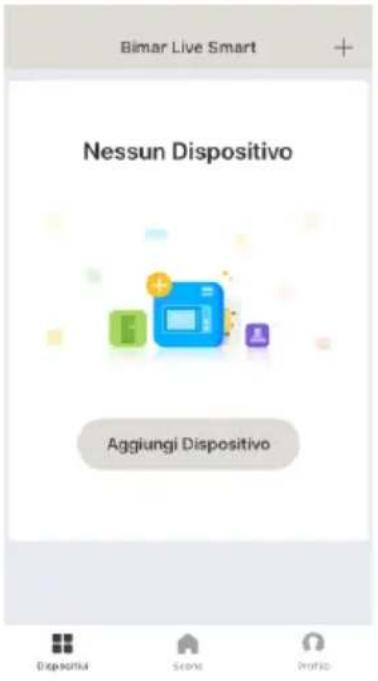

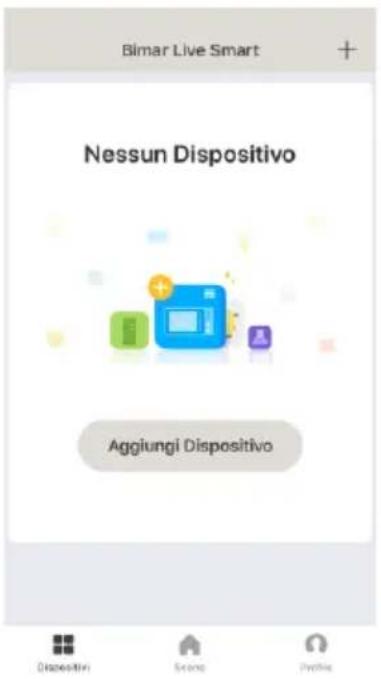

2.2 Aprire APP sullo smartphone: nella prima schermata cliccare su “AGGIUGERE

DISPOSITIVO” o in opzione cliccare su “ ” in alto a destra.

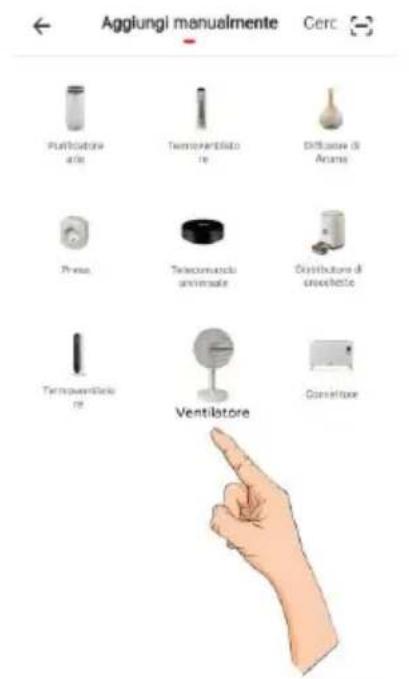

2.3 Nella schermata successiva, cliccare sulla

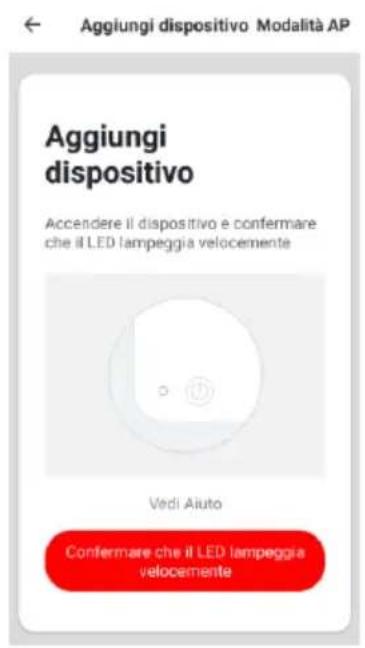

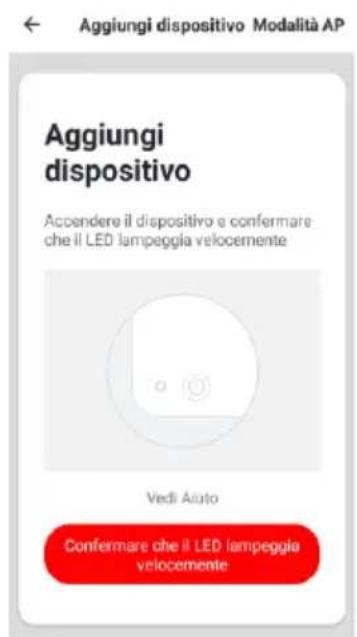

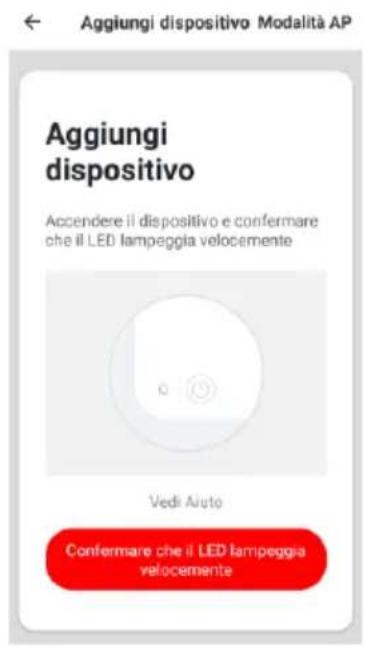

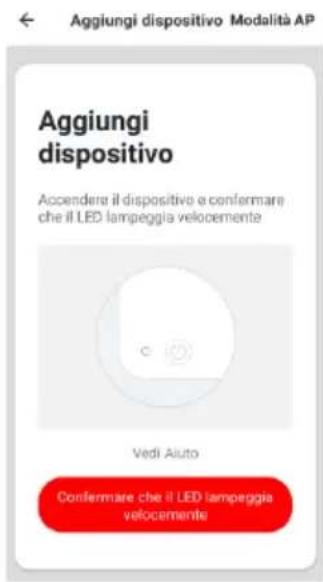

2.4 Nella schermata successiva, cliccare sulla scritta”

/Confermare che il LED lampeggia velocemente.9

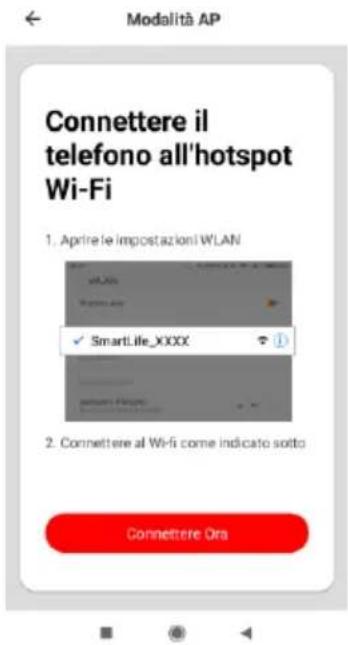

2.5 E’ possibile abbinare anche il

dispositivo tramite la “Modalità AP”, premere il tasto “ ”per cinque secondi circa: la spia lampeggia velocemente; rilasciare il tasto. ; aprire le impostazioni del telefono WI-FI e connettere alla rete “Bimar Live Smart xxx” o “Smart Life xxx” e poi premere “connettere ora”.

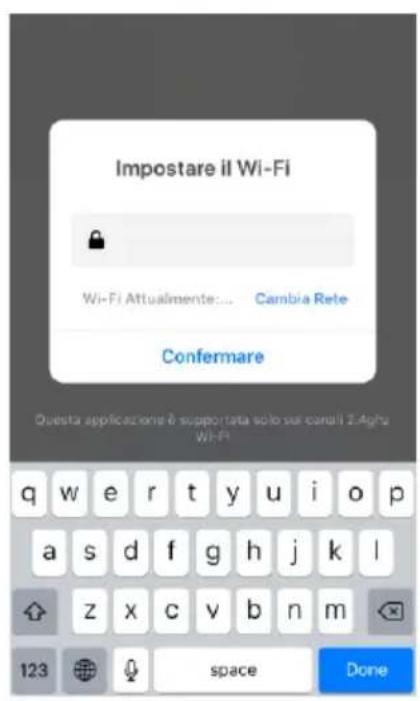

2.6 Nella schermata successiva “Impostare il Wi-Fi” (vedi sotto), inserire la PASSWORD

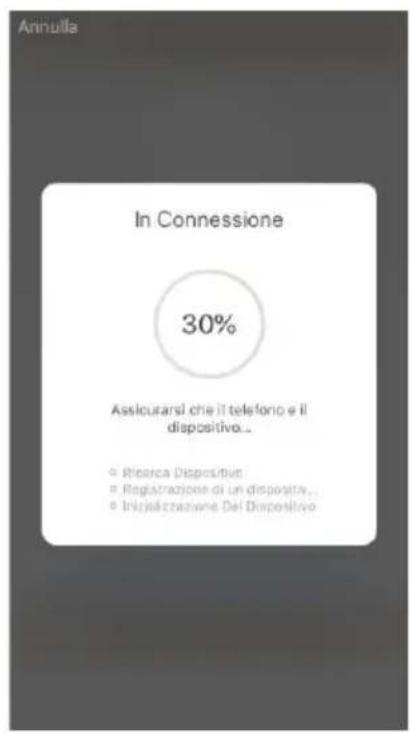

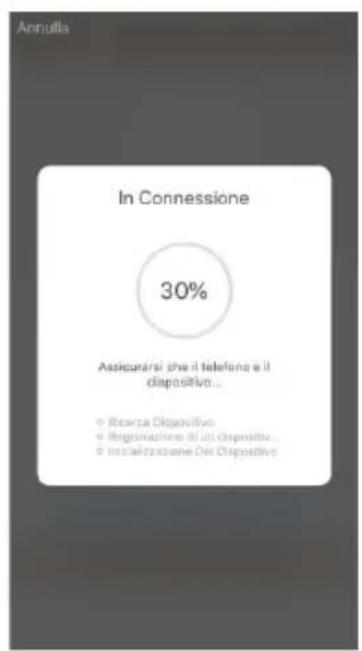

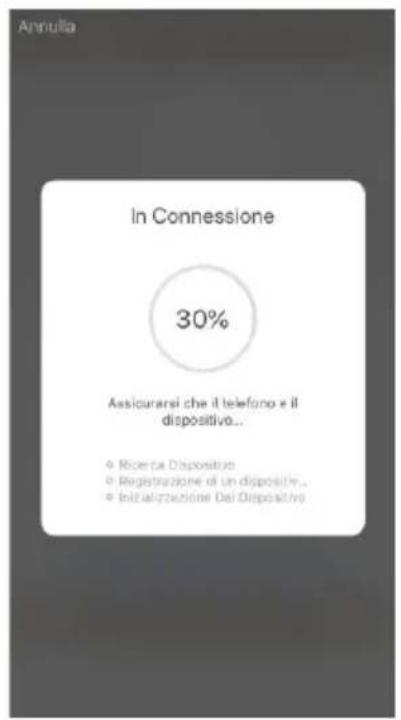

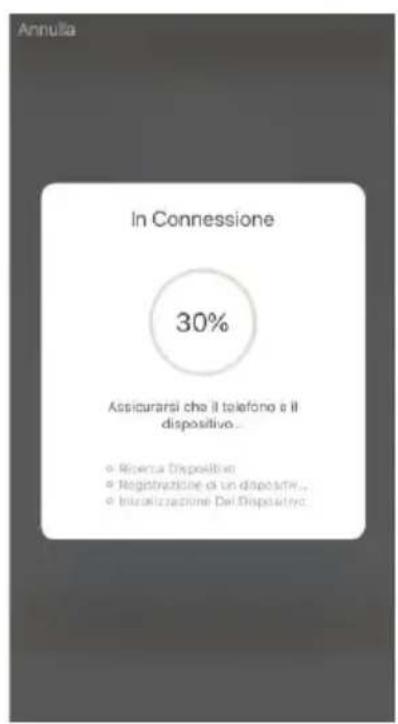

della vostra rete Wi-Fi, e cliccare sul simbolo “confermare” per attivare la connessione. Inizia il conteggio alla rovescia (vedi sotto), che si interrompe quando è avvenuta la connessione tra dispositivo e smarthphone.

2.7 Riappare la prima schermata con in aggiunta la scritta “VENTILATORE” (vedi

immagine) e cliccare su “FATTO” per attivare l’apparecchio. Il dispositivo può essere condiviso anche con altri utenti. (vedi successivo paragrafo: Descrizione del pannello comandi dell’apparecchio o Uso tramite smartphone).10

2.8 Nel caso le operazioni sopra descritte non procedano correttamente, necessità

resettare il dispositivo, operando in questo modo: premere il tasto “ ” per cinque secondi circa: la spia lampeggia velocemente; rilasciare il tasto. Impostazioni e personalizzazioni. Aprire sullo smartphone la schermata e premere in basso a destra per personalizzare le seguenti funzioni: - Gestione casa, Centro Messaggi, Centro assistenza - Configurare (audio, messaggi di notifica, info, cancella chace) Premere in basso al centro per personalizzare la operatività del dispositivo a seconda dei vari scenari o condizioni presenti nell’APP (ad esempio: Ritorno a casa, Lasciare casa, Alba, Buona notte, Temperatura, Umidità, Tempo meteorologico, Qualità dell’aria, Alba tramonto), oppure in abbinamento con altri dispositivi.11

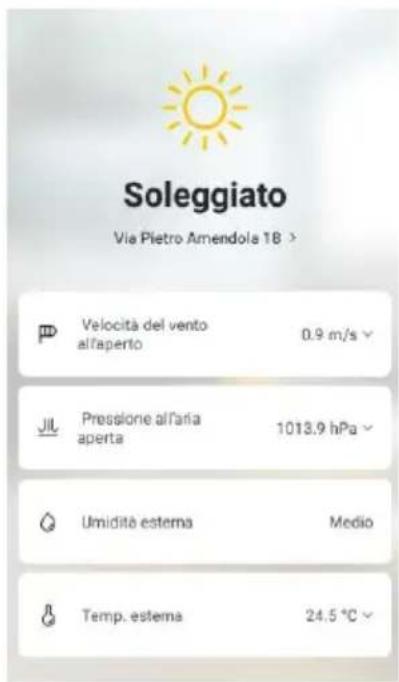

Premere in basso a sinistra e poi sopra la parte alta della schermata, per esempio: per personalizzare (aggiornare e/o modificare dove è consentito) la posizione del dispositivo oppure la velocità del vento, pressione dell’aria, umidità e temperatura esterna (immagine a lato).

Premere in alto a destra per personalizzare quanto segue: - Modificare Nome del dispositivo-Posizione del dispositivo - Controllare la Rete - Apparecchiature di terze parti supportati: Amazon Alexa, Google Assistant per accendere e spegnere il dispositivo - Condivisione dei dispositivi-Creare un gruppo Commento - Info Dispositivo-Feedback-Aggiornare Firmware - Rimozione dispositivo - Reimposta Impostazioni di Fabbrica Lo smartphone deve essere connesso tramite rete Wifi o rete dati del cellulare per il controllo da remoto. Controllo vocale Il dispositivo è compatibile con i controlli vocale di Amazon Alexa, Google Assistant. Aprire APP corrispondente (assicurarsi che l’account e password utilizzati corrispondano a quelli dell’applicazione “Bimar Live Smart” oppure “Smart Life”) e seguire le impostazioni. Google Home: alcuni comandi vocali base sono: - “OK Google” o “Hey Google”, accendi XX (nome del dispositivo) - “OK Google” o “Hey Google”, spegni XX (nome del dispositivo) - …ecc Amazon Alexa: alcuni comandi vocali base sono: - “Alexa”, accendi XX (nome del dispositivo) - “Alexa”, spegni XX (nome del dispositivo) - …ecc12

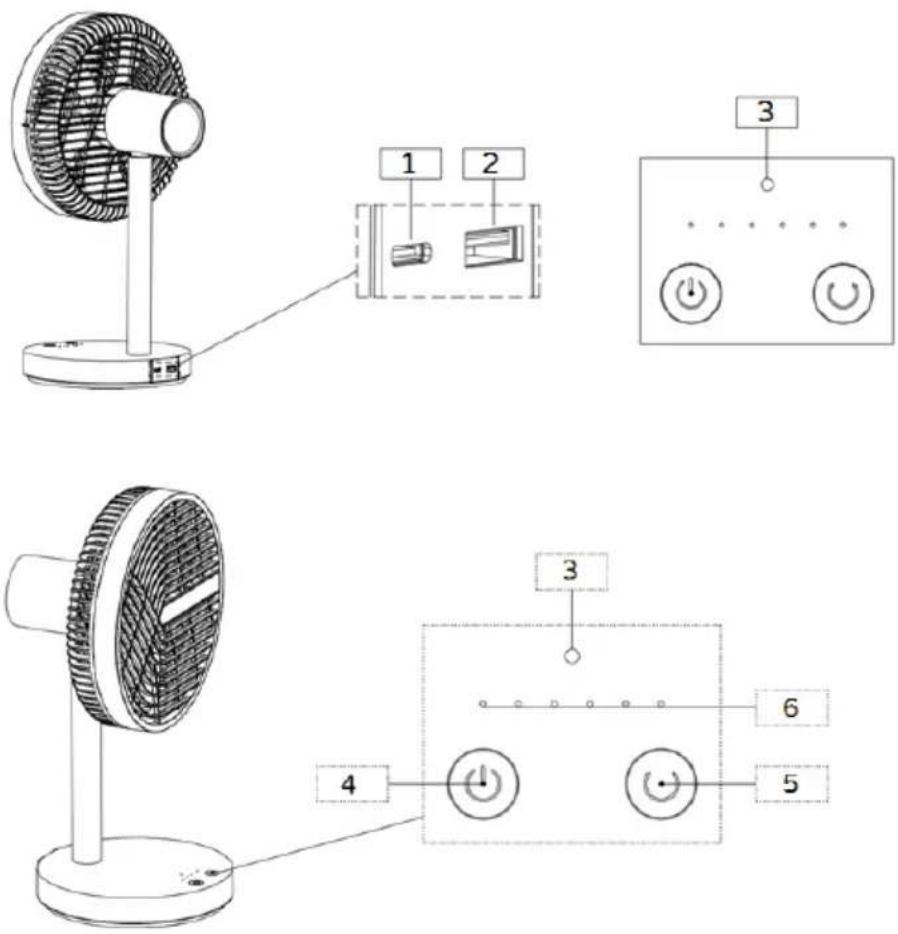

Descrizione L’apparecchio è dotato dai seguenti elementi di controllo e accessori: Batteria: è all’interno della base; per ricaricarla procedure come descritto: - posizionare il ventilatore su una superficie piana e ben stabile - Inserire il connettore del cavo nella porta C (1). - Inserire la spina USB nell’adattatore (non incluso nella confezione), fare attenzione ad orientare correttamente la spina nella presa USB, inserire la spina dell’adattatore nella presa di corrente. - Il tempo di ricarica completo della batteria è di circa 4 ore; led di colore rosso indica lo stato di carica, mentre il led di colore verde indica che la batteria è completamente carica. Al termine della carica togliere: la spina dell’adattatore dalla della presa di corrente e il connettore dalla porta. Tasto “ ” (4): per accendere, selezionare le funzioni (velocità e modalità Natural) desiderate o spegnere il ventilatore, premere ripetutamente il tasto ad ogni pressione varia: I° (prima): ventilatore si accende e funziona alla velocità minima I I° (seconda): ventilatore funziona alla seconda velocità I I I° (terza): ventilatore funziona alla terza velocità I I I I° (quarta): ventilatore funziona alla massima velocità13 I I I I I° (quinta): ventilatore funziona alla modalità “Natural” (ventilazione intermittente) e si illumina il led corrispondente. I I I I I I° (sesta): ventilatore si spegne Tasto “ ” (5): oscillazione (destra-sinistra) è attiva quando l’apparecchio è acceso, premere una volta per attivare (led corrispondente acceso) o disattivarla (led corrispondente spento). Per spegnere la funzione Wifi: premere il tasto “ ” per due secondi circa: il led è di colore rosso e poi è di colore blu (1 secondo circa). Per accendere la funzione Wifi: premere il tasto “ ” per dieci secondi circa: il led è di colore rosso e poi è di colore blu (1 secondo circa).

Inclinazione verticale (alto-basso): si seleziona, dirigendo il corpo motore nella direzione desiderata (alto-orizzontale-basso). Led (3), durante il funzionamento il led di colore rosso è in: - posizione fissa, ma dopo 1 minuto circa avviene un auto-spegnimento e la riaccensione sarà alla prima selezione - lampeggia: indica che la percentuale di carica della batteria è sotto il 25%, l’apparecchio funzionerà ancora per un po’ di tempo, ma poi si spegnerà. Per effettuare la carica, vedere descrizione riferita alla Batteria. Autonomia (batteria completamente carica): se il ventilatore funziona alla velocità minima può funzionare ininterrottamente fino ad un massimo di circa 7/8 ore, se funziona alla velocità massima può funzionare ininterrottamente fino ad un massimo di circa 2/3 ore. È consigliabile scaricare completamente la batteria del ventilatore per avere una maggiore durata. Funzione power bank: la batteria del ventilatore (prima accertarsi lo stato di carica) può caricare tramite la porta USB (2) un dispositivo elettronico (smartphone, tablet,ecc).14

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente dell’adattatore.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.

• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l’apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l’imballo originale.

• Se si decide di non utilizzare più l’apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d’aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini (ad esempio cavo).

• La batteria esausta deve essere smaltita negli appositi centri di raccolta siti nel comune di appartenenza o comunque in appositi contenitori. In questo modo, verranno rispettate le normative di legge. Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE. Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio. Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l’ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l’obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell’utente comporta l’applicazione delle sanzioni amministrative previste dalla normativa vigente.15
