Sulle istruzioni per l'uso

Prima di utilizzare il ventilatore CasaFan, leggere attentamente le istruzioni per il montaggio e l'uso. Per la sicurezza delle persone è importante seguire queste istruzioni!

Significato dei simboli:
AVVERTENZA: Tensione elettrica!	ATTENZIONE
Vi avverte di un pericolo immediato per la vita.	Indica rischi per la salute e possibili danni alle cose.
Con i dispositivi elettrici, c'è pericolo di morte per scosse elettriche se utilizzati in modo improprio, installati in modo errato o se non vengono rispettate le istruzioni di sicurezza!

INDICAZIONI DI SICUREZZA

• Tenere le istruzioni per l'uso a portata di mano. In caso di trasferimento del ventilatore a terzi, accludete sempre le relative istruzioni per l'uso.

• Il ventilatore svolge funzioni di ricircolo dell'aria nel locale. Non è consentito l'impiego del ventilatore all'interno di macchinari, in luoghi aperti non protetti, garage e locali umidi o con rischio d'incendio ed esplosione.

• Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e le persone con ridotte capacità fisiche, sensoriali o mentali, o mancanza di esperienza e conoscenza, se non siano controllati o istruiti all'uso dell'apparecchio in modo sicuro e capisce l'rischi coinvolti.

• Pulizia e manutenzione utente non deve essere fatta da bambini senza supervisione.

- Se si osserva un movimento a pendolo insolito, smettere di usarlo immediatamente cessare di utilizzare il ventilatore a soffitto e contattare il costruttore o dal suo servizio o una persona qualificata in connessione.

• I componenti delle sospensioni di sicurezza possono essere sostituiti solo dal produttore, da un partner di assistenza o da una persona adeguatamente qualificata e solo con ricambi originali.
• Il montaggio del sistema di sospensione deve essere eseguito dal costruttore, dal suo partner di assistenza o da persone adeguata-

IT

• mente qualificate, utilizzando pezzi di ricambio originali.
• Prima di accedere al collegamento e all'installazione, l'alimentazione deve essere disinserita su tutti i poli (fusibile nella scatola dei fusibili).
• I bambini non devono giocare con l'apparecchio.
• Accertarsi che il ventilatore sia scollegato dalla rete elettrica (Fusibile!), prima di effettuare la pulizia e la manutenzione.
• Il collegamento elettrico e la manutenzione elettrica di questo ventilatore possono essere eseguiti solo da un elettricista specializzato, da un elettricista qualificato o da una persona adeguata-mente qualificata.
• I valori di tensione riportati sulla targhetta devono corrispondere alla tensione di alimentazione.
• Non condurre i cavi su spigoli vivi e non spremere mai i cavi durante l'installazione!
• L'apparecchio può essere utilizzato solo a montaggio completato!
• AVVERTENZA ! Il collegamento alla rete elettrica richiede un sezionatore bipolare con un'ampiezza di apertura dei contatti di almeno 3 mm. Il dispositivo di isolamento deve essere integrato nel cablaggio fisso secondo le norme tecniche vigenti.
• La sicurezza elettrica del ventilatore è garantita solo se il sistema di messa a terra dell'impianto dell'edificio è installato secondo le norme e se il ventilatore è collegato ad esso.
• Il collegamento alla rete elettrica a cui è collegato il ventilatore deve essere conforme alle norme locali vigenti.
• Scegliere una posizione sicura non pericolosi per l'installazione. Assicurarsi che non siano presenti ostacoli nel raggio di rotazione.
• La struttura del soffitto deve essere in grado di sopportare 4 volte il peso del ventilatore (a causa del movimento).
• Tenere il ventilatore lontano da fonti di calore. La distanza minima da riscaldatori radianti e stufe è di 1,5 m.
• Nessuna delle pale del ventilatore deve trovarsi ad una distanza da terra inferiore a 2,30 m.
• Dopo l'installazione, controllare il montaggio e tutti i collegamenti elettrici, in modo da evitare eventuali rischi di caduta, incendio o shock elettrico.

Osservare le note sullo smaltimento!

I nostri ventilatori da soffitto sono prodotti di qualità e progettati per una lunga durata.

• Non smaltire l'apparecchio al termine della sua vita utile e le batterie necessarie per il funzionamento dell'apparecchio nei rifiuti domestici!
• Informatevi sulle possibilità di restituzione e riciclaggio locali e utilizzate i punti di raccolta esistenti nella vostra zona per lo smaltimento.
• Smaltire il materiale d'imballaggio non più necessario in modo ecologico e inaccessibile ai bambini.

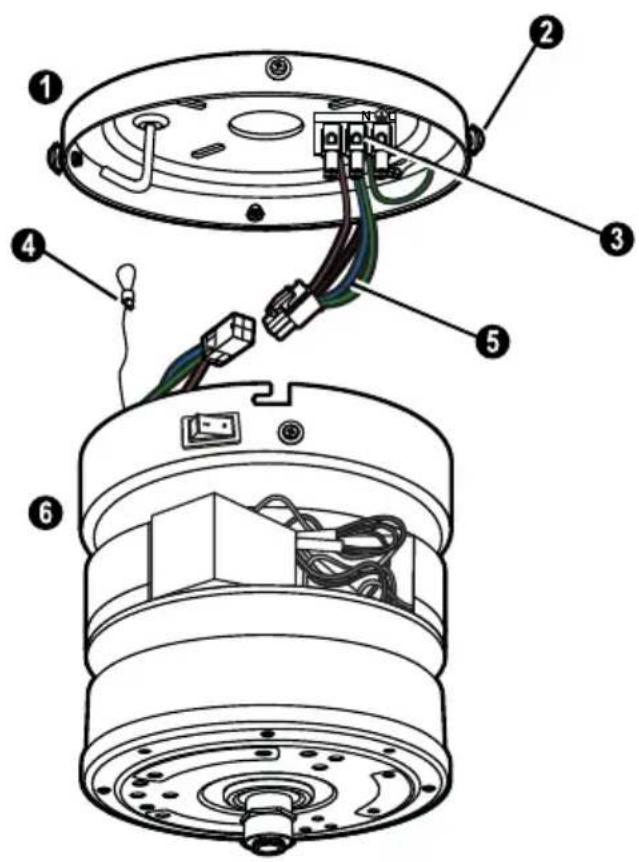

COMPONENTI (Figura A, pagina 28)

Disimballare il ventilatore e confrontare il contenuto della confezione per verificarne la completezza.

Tutte le parti mostrate nell'illustrazione devono essere contenute e non danneggiate.

Dati tecnici:
Tipo	Eco Plano Wood
Tensione di rete	100 - 240 V~
Frequenza	50/60 Hz
Potenza motore	21 W (max.)
Classe/tipo di protezione	I/IP20
Regolazioni velocità 6 (con telecomando)
Dimensione × A (mm) ca. 1320 × 200
Distanza soffitto – pales ca. 200 mm
Peso ca. 6,0 kg
Luce opzionale non disponibile
Ciclo di manutenzione annualmente
Con riserva di modifiche tecniche.

① Staffa di montaggio
② Viti di fissaggio motore (4×)
3 Blocchetto Terminali
4 Corda di sicurezza
⑤ Cavo di ventilatore
6 Gruppo motore
⑦ Alloggiamenti motore

8 Pale (3×)
9 Copertura inferiore
10 Telecomando
11 Rondelle (6×)
12 Rondelle elastica (6×)
⑬ Viti per pales (6×)
14 Viti per legno (4×)

ECO PLANO WOOD

AVVERTENZA: Pericolo di scossa elettrica! Prima di iniziare l'installazione, spegnere l'alimentazione elettrica alla scatola di alimentazione principale o scollegare 32

l'alimentazione elettrica rimuovendo il fusibile.

ATTENZIONE: Osservare tutte le indicazioni di installazione. Un'installazione

non corretta può causare lesioni e danni materiali.

• Luogo di installazione (soffitto) avere una capacità di carico di almeno 24 kg.
• Utilizzare solo per il tipo di soffitto viti e tasselli (non forniti) adatti.

ES

IT Far passare la corda di sicurezza sul gancio sul supporto a soffitto e stringerla saldamente.

IT Rimuovere le 2 viti contrapposte dalla staffa a soffitto e allentare le altre 2 viti di circa 2 giri.

IT Inserire l'attuatore con il supporto a baionetta nelle due viti e ruotare l'attuatore verso destra. Inserire nuovamente le due viti precedentemente rimosse e serrare tutte le 4 viti. Assicurarsi che l'interruttore sia acceso.

IT Posizionare le pale sui fori del gruppo motore. Prestare particolare attenzione alle marcature.

IT Ruotare il coperchio inferiore sull'albero motore. ATTENZIONE: non stringere, altrimenti la copertura sarà danneggiato!

• È possibile collegare più ventilatori a soffitto ad un unico telecomando.
• Se più ventole della portata radio devono essere programmate sui propri trasmettitori portatili, deve essere acceso solo il ventilatore attualmente da programmare; lo stesso vale per la riprogrammazione e l'apprendimento di nuove dimensioni e numeri delle pale.

ES NOTA SOBRE EL CONTROL REMOTO

IT Inserire 1 batteria tipo 6F22 (9V) nel trasmettitore del telecomando. Non premere ancora nessun tasto!

IT Accendere l'alimentazione elettrica per il ventilatore a soffitto (fusibile).

IT Entro i primi 60 secondi dopo l'accensione della potenza: Premere il tasto „OFF“ finché non si sentono due toni BEEP per confermare.

IT Entro i primi 120 secondi dopo l'accensione e l'inserimento della batteria: Premere il tasto „FAN“ entro 30 secondi fino a quando non si sentono 3 toni BEEP.

• Il motore passa ora dalla velocità massima all'arresto. Il livello massimo viene visualizzato sul display del telecomando.
• Alla fine della procedura di apprendimento, altri 3 toni BEEP suoneranno a conferma. Il vostro ventilatore a soffitto è ora pronto per l'uso.

IT Premere il tasto „FAN“ per accendere il ventilatore a bassa velocità.

IT Ogni volta che si preme il pulsante „FAN“ girare la ventola di un passo più veloce.

IT Premere „F/R“ per cambiare la direzione di rotazione.

IT Premete con il motore acceso il tasto per impostare il timer di spegnimento. Dopo il tempo impostato, la ventola si arresta.

IT Ogni ulteriore premere questo pulsante per aumentare il tempo dopo il quale la ventola si spegne di un'ora.

IT Premere il tasto „OFF“ per spegnere il ventilatore a soffitto.

IT ISTRUZIONI PER LA RISOLUZIONE DEI GUASTI
Problema Soluzione
Il ventilatore non parte	- Controllate le protezioni della rete principale e degli altri collegamenti.- Controllate il collegamento del ventilatore alla rete di alimentazione.- Ripetere la codifica del ventilatore con il trasmettitore portatile.- Se necessario, sostituire la batteria del trasmettitore portatile.- Accendere l'interruttore principale del motore (pagina 38/39).
Il ventilatore fa rumore	- Controllate che tutte le viti siano ben serrate.- Osservate il comportamento del ventilatore e dei cuscinetti per un tempo d'esercizio di 24 ore. La maggior parte dei rumori tendono a scomparire entro tale lasso di tempo.
Il movimento oscillatorio del ventilatore è troppo accen-tuato	- Tutte le viti durante il montaggio del ventilatore, in particolare quelle relative all'asse, hanno una funzione importante. Viti non serrate sono la causa principale degli squilibri.- Si prega di fare in modo che tutte le viti siano serrate. Tutte le pale sono state pesate e raggruppate per peso. In determinate circostanze, le viti sono diverse serrati. Si prega di correggere questo.NOTA: Luce squilibri fino a circa 10 mm dal centro sono normali e non mancano.- Controllare che la piastra di montaggio sia saldamente fissata al soffitto.
Importante: L'apertura e la riparazione dell'apparecchio devono essere eseguite solo da un elettricista qualificato!

PULIZIA/MANUTENZIONE

AVVERTENZA: Pericolo di scossa elettrica! Spegnere l'alimentazione alla scatola dei fusibili o all'interruttore automatico prima di pulire o fare manutenzione al ventilatore.

• Non utilizzare mai acqua per la pulizia del ventilatore da soffitto. L'apparecchio non deve bagnarsi.
• Non utilizzare benzina o simili detergenti facilmente infiammabili!
• Pulire le pale e il motore, se necessario, con un panno asciutto.

Controllo regolare

• Controllare una volta all'anno tutte le viti, in particolare quelle della sospensione a soffitto, per verificarne la tenuta, se necessario serrare nuovamente.
• Controllare i collegamenti elettrici per un corretto collegamento.

IT Suggerimenti e consigli

Protezione di blocco: L'elettronica del motore EC / DC dispone di una funzione di sicurezza integrata contro il blocco e la frenata durante il funzionamento. Se gli oggetti bloccano l'ala o il motore, il motore si arresta e cerca dopo circa 30 secondi per l'esecuzione. Se questo non funziona, l'elettronica passare in modalità di blocco. Si prega di rimuovere gli ostacoli e ripristinare l'elettronica.

Reset: Attivare il trasmettitore sul telecomando il motore. Girare dopo 5 secondi di nuovo.

Protezione da sovraccarico (limite di corrente): L'elettronica limita il flusso di corrente massima. Se rispettive ragioni sconosciute sul valore massimo, è limitata. Questa misura è di proteggere il motore ed elettronica.

Consigli

1. Se la ventola dopo l'avvio di potenza, questo è dovuto alla funzione di memoria dell'elettronica. Si ricorda l'ultima impostazione prima di spegnere l'alimentazione.
2. Quando il ventilatore a soffitto o la luce opzionale non funziona, spegnere l'unità per almeno 5 secondi e poi riaccenderla. In caso di dubbio, si prega di ripetere la codifica del ventilatore a soffitto con il telecomando.
3. Per programmare la „modalità di apprendimento“, è necessario che ogni ventola separata singolarmente la reception dalla tensione (per esempio, con un interruttore a parete).
4. Al momento dell'avvio il motore “cerca” la sua posizione di avvio. A tal fine, a seconda della posizione del motore, un piccolo movimento in avanti e all'indietro è completa-mente normale e necessario.

ATTENZIONE: Danni ambientali se non smaltiti correttamente!

• Non smaltire l'apparecchio o le batterie usate nei rifiuti domestici!
• (Unione Europea) Per gli apparecchi con il simbolo raffigurato a fianco, utilizzare i punti di raccolta locali per la restituzione delle vecchie apparecchiature elettriche in conformità alla direttiva WEEE, 2012/19. Rimuovere le batterie a questo scopo (pagina 50). Le batterie contenenti sostanze pericolose sono contrassegnate anche con le denominazioni del metallo pesante decisivo:

Cd = cadmio, Hg = mercurio, Pb = piombo.

Con lo smaltimento separato date il vostro contributo al riciclaggio delle materie prime e alla tutela dell'ambiente.

ES ELIMINACIÓN

CasaFan si riserva di apportare tutte le varianti migliorative ai prodotti in corso di vendita.
