MANUALE UTENTE Pupilla Cola

Certificato di Garanzia La presente Garanzia convenzionale è valida per gli apparecchi funzionanti a pellet destinati alla commercializzazione, venduti ed installati sul solo territorio italiano. La Direttiva Europea 1999/44/CE ha per oggetto taluni aspetti della vendita e delle garanzie dei beni di consumo e regolamenta il rapporto tra Venditore finale e Consumatore. La Direttiva in oggetto prevede che in caso di difetto di conformità del prodotto, il Consumatore ha diritto a rivalersi nei confronti del Venditore finale per ottenerne il ripristino senza spese dei difetti manifestatisi entro il termine di 24 mesi dalla data di consegna. L’azienda Produttrice, COLA Srl con sede in Viale del Lavoro 7/9, Arcole (VR), pur non essendo Venditore finale nei confronti del Consumatore, intende comunque supportare le responsabilità del Venditore finale con una propria Garanzia Convenzionale, fornita tramite la propria rete di assistenza tecnica autorizzata alle condizioni riportate di seguito. Oggetto della Garanzia,validità e durata L’oggetto della presente Garanzia convenzionale consiste nel ripristino della conformità del bene senza spese per il consumatore, alle condizioni qui di seguito specificate. L’azienda produttrice garantisce da tutti i difetti di fabbricazione e di funzionamento gli apparecchi venduti, per un periodo di 24 mesi dalla data di consegna, documentata attraverso regolare documento di acquisto, purché avvenuta entro 3 anni dalla data di fabbricazione del prodotto. L’apparecchio deve essere installato conformemente alle regole dell’arte e alle Norme vigenti, seguendo le indicazioni contenute nei manuali in dotazione. L’installazione deve essere eseguita da personale qualificato e sotto la responsabilità di chi lo incarica, l’installatore è responsabile dell’installazione e del buon funzionamento dell’apparecchio installato. Entro 30 giorni dalla messa in servizio, il Cliente deve richiedere ad un Centro Assistenza autorizzato il primo controllo e la relativa attivazione della Garanzia. Tale primo controllo dell’apparecchio deve essere eseguito prima di completare eventuali finiture murarie (contro cappe, rivestimenti, tinteggiature, ecc.); l’azienda Produttrice non assume alcuna responsabilità per eventuali danni e relativi costi di ripristino delle opere di finitura, anche se le stesse dovessero essere eseguite a seguito di sostituzioni di particolari difettosi. Trascorsi oltre 30 giorni dalla messa in servizio, la presente Garanzia convenzionale non sarà più attivabile. Modalità per far valere la presente Garanzia Eventuali difetti estetici su ceramiche-maioliche o su qualsiasi parte a vista in metallo vanno rilevati immediatamente, a pena di decadenza, al momento della consegna; le segnalazioni effettuate successivamente a tale momento sono escluse dalla garanzia. In caso di guasti o di malfunzionamenti riscontrati durante il normale funzionamento, il Cliente deve richiedere, entro il termine di decadenza di 30 giorni dal riscontro dell’anomalia, l’intervento del Centro Assistenza di zona autorizzato. I nominativi dei Centri Assistenza autorizzati sono reperibili attraverso il sito internet o il numero telefonico dell’azienda Produttrice . I costi di intervento sono a carico dell’azienda Produttrice, fatte salve le esclusioni previste e riportate nella presente Garanzia . Gli interventi in garanzia non modificano la data di decorrenza della garanzia e non prolungano la durata della stessa. Esclusioni Sono esclusi dalla presente Garanzia i difetti di conformità causati da:

• trasporto, non effettuato a cura dell’azienda Produttrice;

• inosservanza delle istruzioni e delle avvertenze previste dall’azienda Produttrice e riportate sui manuali d’uso e manutenzione a corredo del prodotto;

• errata installazione o inosservanza delle prescrizioni d’installazione, previste dalle Norme vigenti in materia e dall’azienda Produttrice, come riportate sui manuali d’uso e manutenzione a corredo del prodotto;

• inosservanza di norme e/o disposizioni previste da leggi e/o regolamenti vigenti, in particolare assenza o difetto di manutenzione periodica;

• inadeguatezza o mancanza delle manutenzioni periodiche ordinarie e straordinarie, previste nel manuale d’uso e manutenzione a corredo del prodotto (manutenzioni di pulizia dell’apparecchio, del raccordo fumi e della canna fumaria);

• anormalità o anomalie di qualsiasi genere nell’alimentazione degli impianti elettrici, idraulici e/o negli scarichi in canna fumaria;

• impiego di combustibili non conformi alle tipologie e alle quantità presenti nel manuale d’uso e manutenzione;

• impiego di parti di ricambio non originali COLA;

• corrosioni da condensa o aggressività dell’acqua, causati da inadeguati trattamenti dell’acqua di alimentazione o dall’errato utilizzo di trattamenti disincrostanti;

• deterioramento da agenti chimico fisici, gelo, correnti vaganti, fulmini, fenomeni atmosferici;

• trascuratezza, cattivo utilizzo, manomissioni o interventi tecnici effettuati sul prodotto da personale non autorizzato estraneo alla rete dei Centri Assistenza autorizzati;

• cause di forza maggiore indipendenti dalla volontà e dal controllo dell’azienda Produttrice. Sono inoltre esclusi dall’oggetto della presente Garanzia:

• tutte le parti soggette a normale usura d’uso: guarnizioni, manopole, vetro, parti in vermiculite-refrattario, parti estetiche in metallo o ceramica-maiolica, braciere, deviatori fiamma fumo, batterie, fusibili, ecc.;

• variazioni cromatiche, cavillature e lievi diversità dimensionali delle parti in maiolica/ceramica (non costituiscono motivo di contestazione in quanto rappresentano la naturalità del prodotto stesso);

• eventuali interventi di taratura o regolazioni sull’apparecchio in relazione alla qualità del pellet, alla tipologia dell’installazione e/o ai parametri d’impostazione (orologio, cronotermostato, modalità di funzionamento, ecc.);

• eventuali interventi di regolazione e controllo sulll’impianto idraulico (sbloccaggio pompa, regolazione press.vaso di espansione, sfiato aria, ecc.);

• aggiornamenti software sul controllo elettronico non concordati con il Centro di Assistenza autorizzato;

• la termo camera o scambiatore di calore, interno all’apparecchio, nel caso in cui non sia inserito nel circuito esterno allo stesso un adeguato dispositivo anticondensa che garantisca una temperatura di ritorno non inferiore ai 45-50 °C (solo per modelli idro);

• tutte le eventuali attività e/o operazioni per accedere al prodotto (smontaggio mobili o pareti, allestimento ponteggi o altro); Responsabilità Le condizioni di Garanzia convenzionale sopraelencate sono le uniche offerte dalla COLA Srl; nessuna terza parte è autorizzata a modificare i termini della presente Garanzia o a rilasciare altri termini della stessa, verbali o scritti. E’ esclusa qualsiasi responsabilità dell’Azienda produttrice per danni diretti e/o indiretti, a qualsiasi titolo dovuti, in dipendenza o connessione col prodotto; è escluso qualsiasi risarcimento o indennizzo per il periodo di guasto o di inutilizzo dell’apparecchio. Diritti di legge La presente Garanzia si aggiunge e non pregiudica i diritti del Consumatore previsti dalla Direttiva 1999/44/CE e dal relativo decreto di attuazione Dlgs 6.09.2005 n°206. Qualsiasi controversia relativa alla presente garanzia sarà devoluta alla competenza esclusiva del Tribunale di Verona.

" direzione e coordinamento della Ferroli spa "4 PUPILLA - PUPILLA LUX

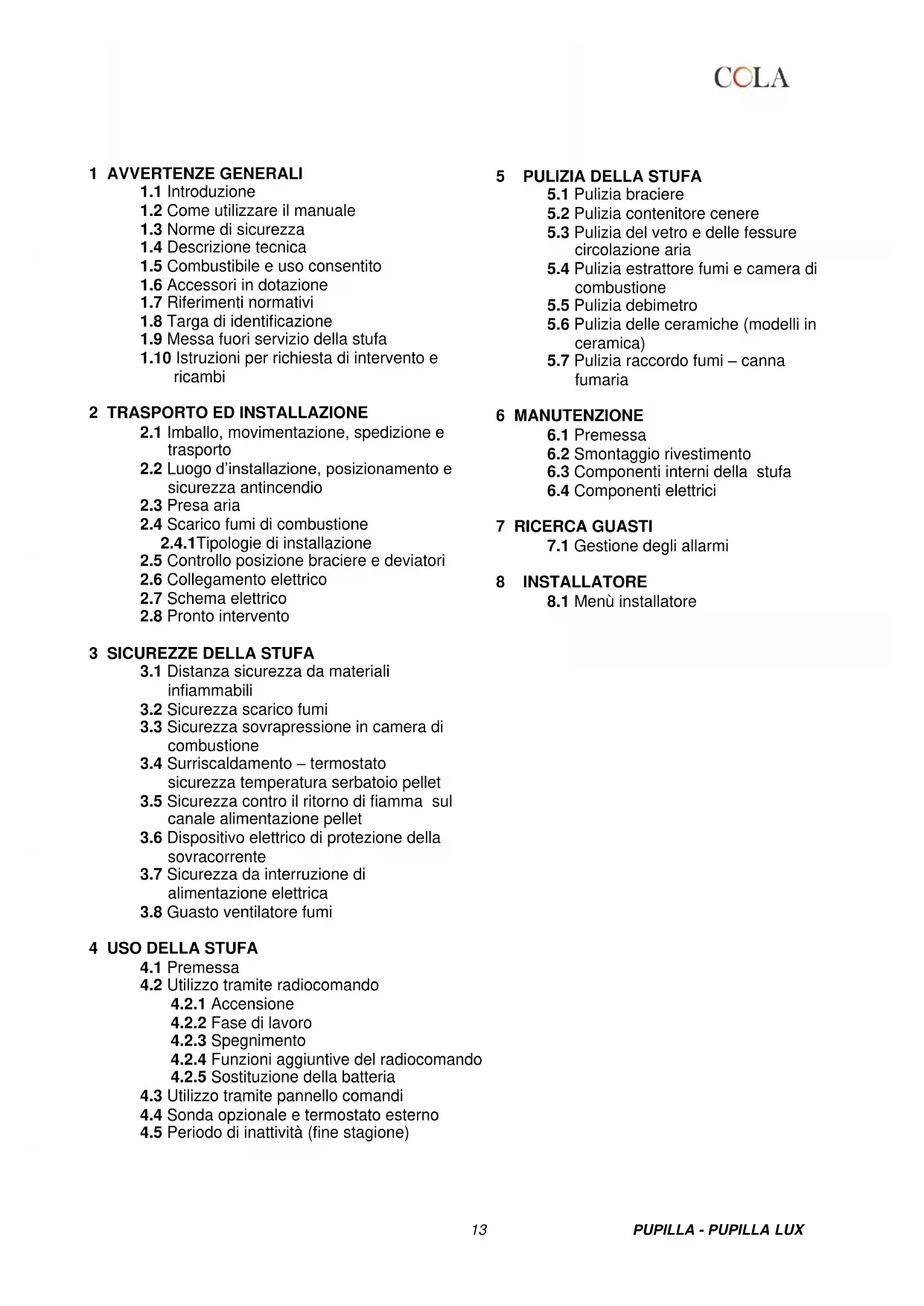

IT ....................................................................................................................................... 13 - 34 La Ditta COLA garantisce i propri prodotti secondo le norme attualmente in vigore , ad esclusione delle parti soggette a normale usura . Per le condizioni di garanzia rivolgersi all’importatore o al rappresentante autorizzato, il quale può integrare il periodo della garanzia obbligatoria con un periodo supplementare a sua totale ed esclusiva responsabilità. La garanzia del prodotto decade per qualsiasi inconveniente, rottura o incidente dovuto al mancato rispetto o applicazione delle indicazioni contenute nel presente manuale

1.2 Come utilizzare il manuale

1.3 Norme di sicurezza

1.4 Descrizione tecnica

1.5 Combustibile e uso consentito

1.6 Accessori in dotazione

1.7 Riferimenti normativi

1.8 Targa di identificazione

1.9 Messa fuori servizio della stufa

1.10 Istruzioni per richiesta di intervento e

2.1 Imballo, movimentazione, spedizione e

2.2 Luogo d’installazione, posizionamento e

sicurezza antincendio

2.4 Scarico fumi di combustione

2.4.1Tipologie di installazione

2.5 Controllo posizione braciere e deviatori

2.6 Collegamento elettrico

2.7 Schema elettrico

3.1 Distanza sicurezza da materiali

3.2 Sicurezza scarico fumi

3.3 Sicurezza sovrapressione in camera di

3.5 Sicurezza contro il ritorno di fiamma sul

canale alimentazione pellet

3.6 Dispositivo elettrico di protezione della

3.7 Sicurezza da interruzione di

alimentazione elettrica

4.2 Utilizzo tramite radiocomando

4.2.2 Fase di lavoro

4.2.4 Funzioni aggiuntive del radiocomando

4.2.5 Sostituzione della batteria

4.3 Utilizzo tramite pannello comandi

4.4 Sonda opzionale e termostato esterno

4.5 Periodo di inattività (fine stagione)

5.2 Pulizia contenitore cenere

5.3 Pulizia del vetro e delle fessure

5.4 Pulizia estrattore fumi e camera di

5.6 Pulizia delle ceramiche (modelli in

fumaria 6 MANUTENZIONE

6.2 Smontaggio rivestimento

6.3 Componenti interni della stufa

6.4 Componenti elettrici

7.1 Gestione degli allarmi

Gentile Cliente , Desideriamo innanzi tutto ringraziarLa per la fiducia accordataci acquistando un nostro prodotto. La invitiamo a leggere e seguire attentamente i consigli contenuti in questo manuale d’installazione, uso e manutenzione al fine di poter sfruttare al meglio le qualità del prodotto. Tutti i documenti relativi a certificazioni o dichiarazioni dell’apparecchio in modo particolare la dichiarazione di conformità e la dichiarazione di prestazione sono reperibili attraverso il sito web del marchio commerciale.

1.2 Come utilizzare il manuale

La ditta produttrice si riserva di apportare in qualsiasi momento, senza preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti. Le operazioni d’installazione , uso e manutenzione della stufa devono soddisfare i requisiti descritti in questo manuale nonchè le leggi e le norme Europee , Nazionali , Regionali , Provinciali e Comunali . I disegni, le misure, gli schemi ed ogni altra configurazione, sono qui riportati solo a scopo esemplificativo. Il presente manuale costituisce parte integrante del prodotto ; verificare che sia sempre a corredo dell’apparecchio e in caso di vendita , trasferimento ad un altro proprietario o installato in un altro luogo assicurarsi della sua presenza in modo che possa essere consultato in qualsiasi momento . In caso di smarrimento o danneggiamento richiedere copia al Centro di Assistenza Tecnico autorizzato in modo che l’apparecchio abbia sempre a corredo il proprio manuale .

Questo simbolo indica la presenza di un messaggio importante a cui prestare particolare attenzione in quanto la mancata osservanza di quanto scritto, può provocare seri danni alla stufa e alle persone

Una voce che richiede particolare attenzione è evidenziata in con il “testo in grassetto”

1.3 Norme di sicurezza.

- Leggere il manuale d’uso e manutenzione prima di installare , accedere e manutentare la stufa . - Eseguire l’installazione , il collegamento elettrico , il collaudo e la manutenzione da un tecnico qualificato e/o autorizzato . - Collegare la stufa ad una canna fumaria a Norma tramite un terminale ispezionabile ; Il collegamento di più apparecchi può avvenire solo se viene contemplato dalle Norme locali e concesso dall’Organismo di controllo della canna fumaria. - Collegare la stufa all’aspirazione tramite un tubo o presa d’aria dall’esterno . - Collegare la stufa ad una presa elettrica a Norma tensione 230 V- 50 Hz . - Verificare che l’impianto elettrico e le prese abbiano la capacità di sopportare l’assorbimento massimo dell’apparecchio riportata sull’etichetta e sul presente manuale. - Prima di ogni manutenzione staccare la spina elettrica dalla stufa ed operare solo con stufa fredda. - Non impiegare liquidi o sostanze infiammabili per accendere la stufa o per ravvivare la fiamma: a stufa accesa l’accensione del pellet è automatica. - La stufa a pellet deve essere alimentata solo ed esclusivamente con pellet di legna aventi le caratteristiche descritte nel presente manuale. - La stufa non deve essere usato come inceneritore . - Non chiudere in alcun caso le aperture di ingresso dell’aria comburente e uscita fumi . - E’ vietato manipolare sostanze facilmente infiammabili o esplosive nelle vicinanze della stufa durante il suo funzionamento. - Non rimuovere o modificare la griglia di protezione del serbatoio pellet ed in generale i dispositivi di sicurezza. - E’ vietato il funzionamento della stufa con la porta fuoco aperta e/o vetro rovinato o rotto. - Durante il funzionamento il forte calore sviluppato dalla combustione del pellet surriscalda le superfici esterne della stufa in particolare porta fuoco, maniglia e tubo scarico fumi .Evitare quindi di entrare in contatto con tali parti senza opportune protezioni . - Tenere ad opportuna distanza di sicurezza oggetti non resistenti al calore e/o infiammabili . - Pulire regolarmente il braciere ad ogni accensione o ricarica pellet . - Pulire regolarmente il condotto e deflettori fumi interno della camera di combustione da personale qualificato . - Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento, l’eccessivo accumulo di pellet incombusto nel braciere deve essere rimosso manualmente prima di procedere con una nuova accensione . - Avvertire bambini e ospiti dei pericoli sopra descritti . - In caso di anomalie di funzionamento , la stufa può essere riaccesa solo dopo avere ripristinato la causa del problema . - Qualsiasi manomissione e/o sostituzione non autorizzata di particolari non originali della stufa può causare pericolo per l’incolumità dell’utente e solleva il costruttore da ogni responsabilità civile e penale. - Utilizzare solo ricambi originali consigliati dal produttore . La ditta produttrice non è responsabile di inconvenienti, rotture o incidenti dovuti al mancato rispetto o alla mancata applicazione delle indicazioni soprascritte e contenute nel manuale .15 PUPILLA - PUPILLA LUX

1.4 Descrizione tecnica

La stufa funziona esclusivamente a pellet e diffonde nell’ambiente un calore sano e sicuro. I sistemi di controllo automatici di cui è dotata garantiscono una resa termica ottimale ed una combustione completa , inoltre sono presenti dei sistemi di sicurezza atti a garantire un funzionamento sicuro sia per i componenti della stufa sia per l’utente. L’apparecchio installato a norma funziona con qualsiasi condizione climatica esterna e comunque in condizioni critiche (vento forte , gelo , ect.) possono intervenire i sistemi di sicurezza che spengono la stufa . La stufa mod. PUPILLA - PUPILLA LUX con potenza nominale di 11,01 kW garantisce un volume massimo riscaldabile di 314 m3 considerando il coefficiente del fabbisogno energetico dell’edificio pari a 35W/m3. Esso può variare in funzione dell’isolamento, della tipologia e della zona climatica. Per i dati tecnici fare riferimento alla tabella di pag.10-12.

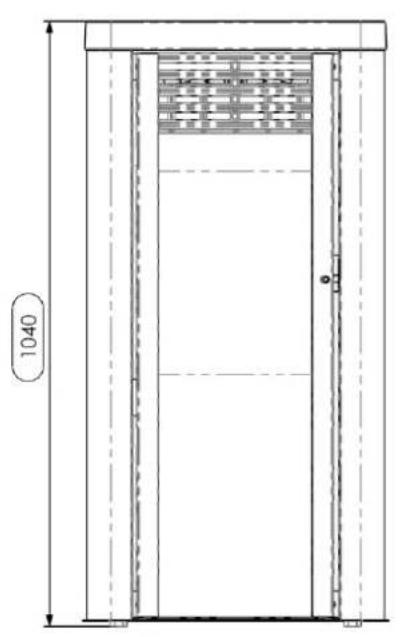

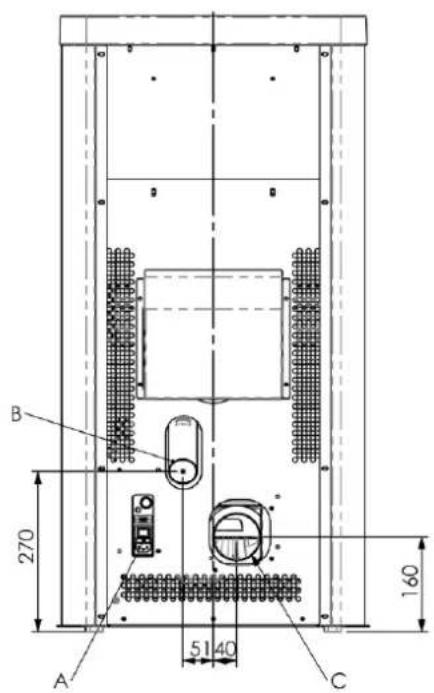

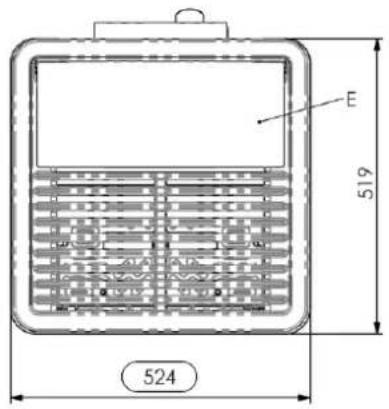

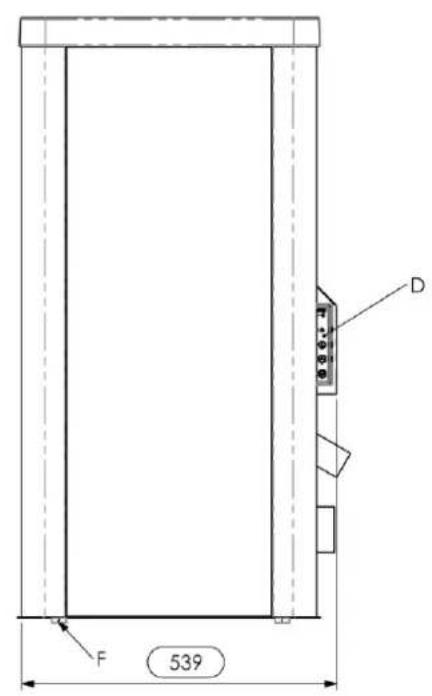

Legenda: A-Allacciamento cavo elettrico B-Aspirazione aria comburente Ø 50mm C-Allacciamento tubo espulsione fumi Ø 80mm D-Consolle emergenza radiocomando E-Sportello serbatoio pellet F-Piedini regolabili Ingombri stufa pellet PUPILLA - PUPILLA LUX16 PUPILLA - PUPILLA LUX

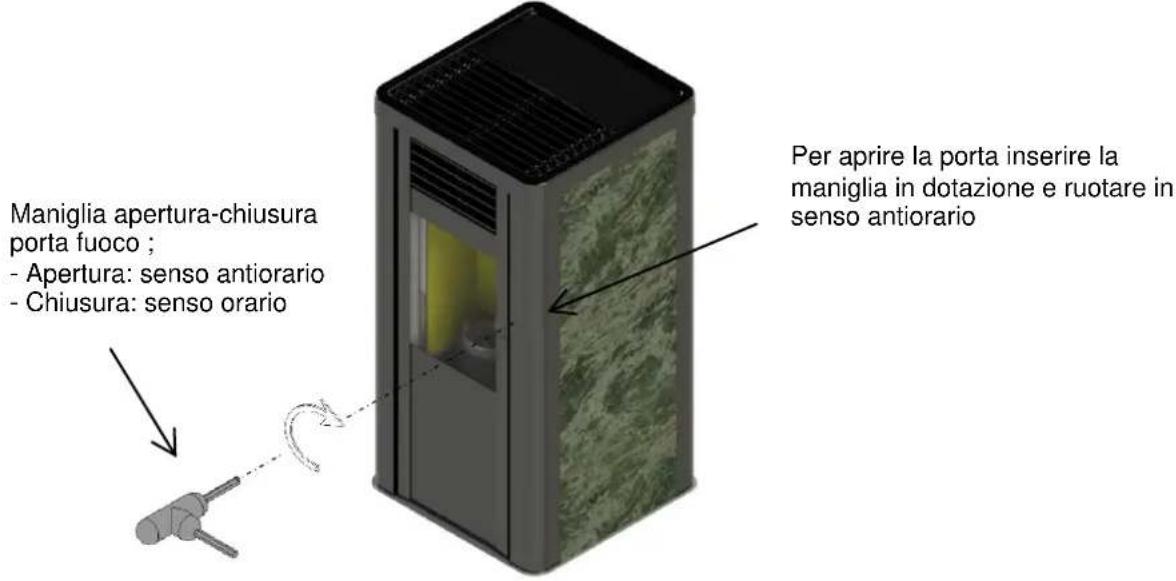

Apertura – chiusura porta fuoco stufa a pellet mod.PUPILLA - PUPILLA LUX

1.5 Combustibile e uso consentito

Le stufe a pellet funzionano esclusivamente con pellet (pastiglie) di varie essenze di legno conformi alla normativa DIN plus 51731 o UNI EN ISO 17225-2 o Ö-Norm M 7135 ovvero aventi le seguenti caratteristiche: Potere calorico min 4.8 kWh/kg (4180 kcal/kg) -Densità 680-720 kg/m3 Umidità max 10% del peso Diametro: 6 +0.5 mm Percentuale ceneri max 1.5% del peso Lunghezza: min 6 mm- max 30 mm Composizione: 100% legno non trattato dell’industria del legno o post consumo senza aggiunta di sostanze leganti e privo di corteccia conforme alle normative vigenti -Imballo in sacchi realizzati in materiale ecocompatibile o biologicamente decomponibile o in carta

Il serbatoio di contenimento del pellet si trova nella parte posteriore della stufa. Lo sportello di apertura è posizionato nella parte superiore e il caricamento avviene manualmente sia a stufa spenta sia accesa ponendo attenzione a non farlo fuoriuscire dal serbatoio e di operare in completa sicurezza. L’utilizzo di pellet con caratteristiche diverse rispetto a quello testato dal tecnico durante la 1° accensione implica una nuova taratura dei parametri di carico pellet della stufa, tale intervento è escluso dalla garanzia. - Immagazzinare il pellet in luogo asciutto e privo di umidità . - Ai fini di un funzionamento regolare ed efficiente non è possibile il caricamento manuale del pellet o altri combustibili nel braciere - Evitare il caricamento nel serbatoio di combustibili non conformi . - Evitare il caricamento nel serbatoio di corpi estranei quali contenitori , scatole , sacchetti , metalli etc.. - L’utilizzo di pellet scadenti e non conforme , danneggia e compromette il funzionamento dell’apparecchio facendo decadere la validità della garanzia con esclusione della responsabilità da parte del costruttore .

1.6 Accessori in dotazione

La dotazione è comprensiva di : Cavo di alimentazione elettrica ; Manuale d’installazione , uso e manutenzione ; Chiave di apertura – chiusura porta fuoco ; Radiocomando ;

1.7 Riferimenti normativi

Norma UNI 10683:2012 : Requisiti di installazione dei generatori di calore alimentati a legna o altri biocombustibili solidi ; Norma UNI EN14785:2006 : Requisiti di progettazione , fabbricazione , costruzione , sicurezza e prestazioni , istruzioni e marcature , unitamente ai relativi metodi di prova per le omologazioni degli apparecchi funzionanti a pellet ;

Per aprire la porta inserire la maniglia in dotazione e ruotare in senso antiorario Maniglia apertura-chiusura porta fuoco ; - Apertura: senso antiorario - Chiusura: senso orario17 PUPILLA - PUPILLA LUX

Norma CEI EN 60335-1 : Sicurezza degli apparecchi elettrici d’uso domestico e similare – parte1 ; Norma CEI EN 60335-2-102 : Sicurezza degli apparecchi elettrici d’uso domestico e similare – parte 2 ; Norma CEI EN 55014-1: Resistenza elettromagnetica – Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili – Parte 1: Emissione di disturbo ; Norma CEI EN 55014-2 : Resistenza elettromagnetica – Requisiti per elettrodomestici, attrezzi elettrici e apparecchi elettrici simili – Parte 2: Immunità ; Norma famiglia di prodotti ; Norma CEI EN 61000-3-2 : Limiti per le emissioni di corrente armonica ( Corrente ingresso ≤16 A per fase ) ; Norma CEI EN 61000-3-3 : Limitazione delle fluttuazioni di tensione e del flicker in sistemi di alimentazione in bassa tensione per apparecchiature con corrente nominale ≤ 16 A ; Norma CEI EN 62233 : Metodi di misura per campi elettromagnetici degli apparecchi elettrici di uso domestico e similari con riferimento all’esposizione umana . Norme DIN plus 51731 – UNI EN ISO 17225-2 - Ö-Norm M 7135 : Norme riguardanti le specifiche e la classificazione del pellet .

1.8 Targa di identificazione

La targa di identificazione è posta sulla superficie interna dello sportello serbatoio pellet o sulla parete posteriore della stufa. Su di essa sono riportati tutti i dati caratteristici relativi alla stufa compresi i dati del costruttore, il numero di matricola, la marcatura CE, il laboratorio di prova e il numero di riferimento della dichiarazione di prestazione.

1.9 Messa fuori servizio della stufa

Nel momento in cui si decide di non utilizzare definitivamente la stufa, scollegare l’alimentazione elettrica e scaricare completamente il pellet dal serbatoio. Per provvedere allo smaltimento della stufa, è necessario sigillarla all’interno di un robusto imballo e contattare gli organismi locali preposti per queste operazioni in modo da procedere secondo le norme locali vigenti, oppure riconsegnarla al rivenditore al momento dell’acquisto di una nuova apparecchiatura similare .

Il simbolo del cassonetto barrato riportato sull’etichetta dell’apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente da altri rifiuti.

1.10 Istruzioni per richiesta di intervento e ricambi

Per richiedere qualsiasi intervento e/o ricambio contattare il proprio rivenditore, importatore di zona o il centro di assistenza autorizzato più vicino, esponendo in modo chiaro i seguenti dati: modello della stufa; numero di serie, data di acquisto, lista dei ricambi e informazioni sulle anomalie o malfunzionamenti riscontrati. - Gli interventi sui componenti devono essere effettuati da personale autorizzato e/o qualificato. - Prima di ogni intervento accertarsi che sia disinserito ogni collegamento elettrico e che la stufa sia fredda. - Utilizzare solo ricambi originali.

2 TRASPORTO ED INSTALLAZIONE

2.1 Imballo, movimentazione, spedizione e trasporto

Il sollevamento della stufa completa di imballo può essere effettuato mediante carrello elevatore, inserendo le forche, di adeguata lunghezza, nelle apposite sedi del bancale in legno. E’ necessario accertarsi che i dispositivi utilizzati per il sollevamento e il trasporto siano in grado di sopportare il peso della stufa indicato sulla targhetta di identificazione e sul presente manuale. Evitare il passaggio del carico su zone nelle quali la caduta del carico può essere un pericolo. Aprire l’imballo, rimuovere la stufa dal bancale e posizionarla nel luogo prescelto facendo attenzione che sia conforme a quanto previsto. Si raccomanda di adagiare la stufa sul pavimento con la massima cautela evitando qualsiasi urto e di posizionarla nella zona preposta ; inoltre è indispensabile verificare la portata del pavimento in funzione del peso della stufa , in caso contrario consultare un tecnico specializzato. Lo smaltimento o il riciclaggio dell’imballo è a cura dell’utente finale in conformità alle norme locali vigenti in materia.

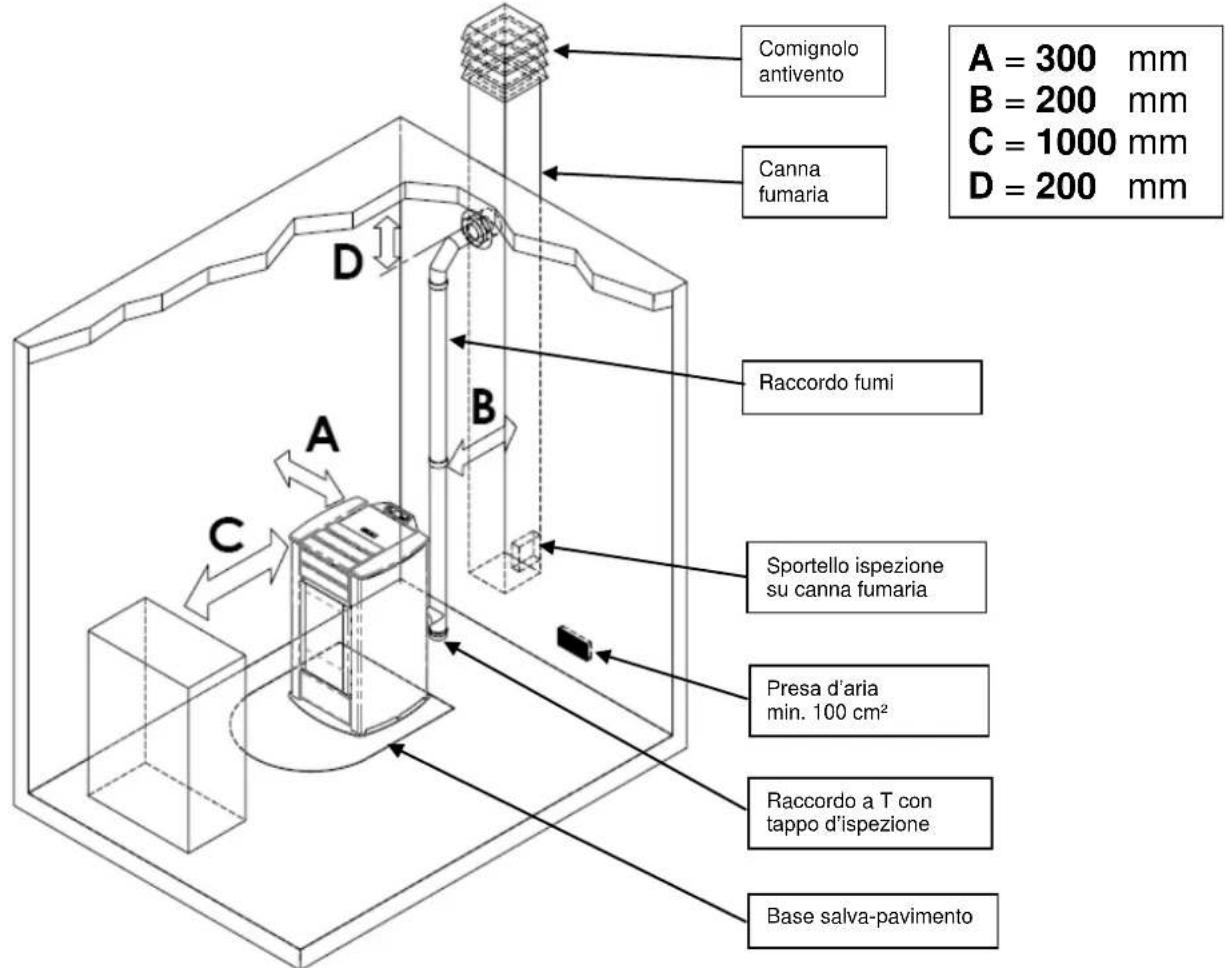

2.2 Luogo d’installazione, posizionamento e sicurezza antincendio

L’ambiente di installazione deve essere sufficientemente ventilato per consentire l’evacuazione di eventuali piccole, perdite di fumo di combustione. L’apparecchio è idoneo al funzionamento in ambiente domestico con temperatura minima non inferiore a 0°C. Per evitare il rischio di incendio è necessario proteggere dal calore e dalle radiazioni del fuoco le strutture circostanti la stufa. I pavimenti in legno o in qualsiasi materiale infiammabile devono essere opportunamente protetti alla base con pannelli in acciaio o in vetro temperato ; la protezione dovrà ricoprire oltre la base anche una certa area difronte la stufa. Eventuali travature e tavole in legno poste sopra e attraversate dalla canna fumaria devono essere opportunamente protette secondo le indicazioni delle specifiche norme vigenti di installazione.18 PUPILLA - PUPILLA LUX

La distanza minima frontale per la protezione di oggetti infiammabili è di 1 m. Le distanze minime di sicurezza da materiali infiammabili devono rispettare la tabella di seguito riportata : Ogni installazione deve prevedere uno spazio tecnico di manovra di facile accesso per le manutenzioni periodiche . La stufa è fornita di 4 piedini regolabili per facilitare il posizionamento in presenza di pavimenti non perfettamente planari : per regolare l’altezza inclinare leggermente la stufa e ruotare il piedino interessato al livellamento . La stufa viene fornita con la sonda ambiente fissata tramite un fascetta sulla parete posteriore della stufa ; si consiglia la rimozione della fascetta e un posizionamento della sonda ideale per la migliore rilevazione della temperatura nel contesto dell’ambiente e della lunghezza del cavo. Per una rilevazione lontana dalla stufa si consiglia l’installazione di un termostato/cronotermostato ambiente – rif. par.4.8. - Non è ammessa l’installazione della stufa nelle camere da letto,nei bagni e in generale nei locali dove è già installato un altro apparecchio da riscaldamento senza un afflusso di aria indipendente . - In presenza di pavimento in legno installare una base salva-pavimento in conformità alle norme vigenti. - Per ogni evenienza è consigliabile disporre di idonei dispositivi antincendio. - E’ vietato il posizionamento della stufa in ambienti con atmosfera esplosiva.

L’attacco di aspirazione o presa d’aria della stufa è collocato posteriormente ed è di sezione circolare con diametro pari a 50 mm. Nel locale dove viene installata la stufa deve affluire una quantità d’aria almeno pari a quello necessaria alla combustione ; per questo motivo l’aria di combustione deve garantire un flusso d’aria, pulita e priva di elementi inquinanti, per soddisfare una regolare combustione alla massima potenza senza alcun impedimento o ostruzione della sezione di passaggio. Deve essere aspirata come segue :

dall’ambiente a condizione che in prossimità della stufa sia praticata una presa d’aria a parete comunicante con l’esterno di superficie libera minima di 100 cm² opportunamente protetta esternamente da una griglia ;

oppure con collegamento direttamente all’esterno con un appropriato tubo di diametro interno minimo di 50 mm e lunghezza massima di 1.5 m provvisto all’estremità di una protezione antivento (curva verso il basso ) . L’afflusso dell’aria può essere ottenuto anche attraverso un locale adiacente a quello d’installazione purchè tale flusso possa avvenire liberamente attraverso aperture permanenti comunicanti con l’esterno; tale locale non può essere adibito ad autorimessa, magazzino di materiali combustibile o ad attività con pericolo d’incendio.

2.4 Scarico fumi di combustione

Lo scarico fumi può essere fatto attraverso un allacciamento ad una canna fumaria tradizionale oppure ad un condotto esterno con tubo isolato o a doppia parete . I collegamenti di scarico fumi devono garantire un tiraggio minimo di 10 Pa in modo tale che in caso di mancanza temporanea di alimentazione elettrica l’evacuazione fumi venga assicurata . - Si raccomanda all’installatore di verificare l’efficienza e lo stato della canna fumaria, la rispondenza all disposizioni regole locali, norme nazionali ed europee. - E necessario utilizzare tubi e raccordi certificati con adeguate guarnizioni che garantiscono la tenuta. - In caso di incendio spegnere la stua, chiamare tempestivamente i pompieri ed evitare continui tentativi di spegnimento . - Pulire almeno una volta all’anno il condotto fumario e il relativo raccordo fumi .

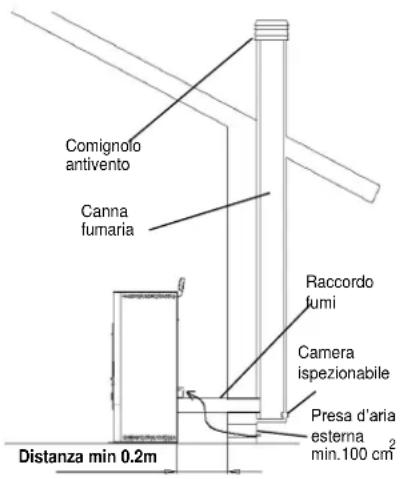

2.4.1Tipologie delle installazioni

Di seguito vengono elencate definizioni e requisiti per realizzare secondo Norma italiana UNI10683 per la corretta installazione di uno scarico fumario: CAMINO : condotto verticale avente lo scopo di raccogliere ed espellere ad un opportuna altezza dal suolo i prodotti di combustione provenienti da un solo apparecchio e nei casi consentiti più di uno. Requisiti tecnici CAMINO :- essere a tenuta dei prodotti di combustione, isolato e coibentato in funzione dell’impiego ; -avere un andamento prevalentemente verticale con deviazioni dall’asse<45° ; - essere adeguatamente distanziato da materiali infiammabili con intercapedine d’aria o isolante; - avere sezione interna preferibilmente circolare , costante , libera ed indipendente ; - è consigliato che il camino sia dotato di camera ispezionabile per la raccolta di materiali solidi - ed eventuali condense collocato sotto l’imbocco del canale da fumo . CANALE o RACCORDO da FUMO : condotto o elemento di collegamento tra apparecchio e camino per l’evacuazione dei prodotti della combustione. Requisiti tecnici CANALE : - non deve attraversare locali nel quali è vietata l’installazione di apparecchi da combustione ; - è vietato l’uso di tubi metallici flessibili o in fibro-cemento ; - è vietato l’impiego di elementi in contro-pendenza ; - nei tratti orizzontali devono avere andamento con pendenza minima del 3% verso l’alto ; - la lunghezza del tratto orizzontale deve essere minima e non maggiore di 3 m ; - il numero di cambi direzione , senza il raccordo a T non deve essere maggiore di 3 ; - con cambio di direzione > 90° usare al max 2 curve con lunghezza in proiezione orizzontale non maggiore di 2 m. - il canale da fumo deve essere a sezione costante e permettere il recupero della fuliggine . COMIGNOLO : dispositivo posto alla sommità del camino atto a facilitare la dispersione in atmosfera dei prodotti della combustione . Requisiti tecnici COMIGNOLO : - avere sezione equivalente a quella del camino ; - avere sezione utile non minore del doppio di quella interna del camino ; - deve impedire la penetrazione di pioggia e di corpi estranei ed in ogni condizione atmosferica assicurare lo scarico dei prodotti di combustione ; - deve garantire un adeguata diluizione dei prodotti ed essere posizionato al di fuori della zona di reflusso; - deve essere privo di mezzi meccanici di aspirazione . Lo scarico diretto dei prodotti della combustione deve essere previsto a tetto ed è vietato verso spazi chiusi anche a cielo libero .

2.5 Controllo posizione braciere e deviatori

Prima di accendere la stufa è importante controllare che il braciere sia in posizione corretta ovvero alloggi negli appositi incastri . Inoltre controllare che i deviatori fumi siano incastrati nella propria sede . Una posizione errata dei deviatori comporta malfunzionamenti ed un eccessivo annerimento del vetro . Effettuare la prima accensione solo dopo aver controllato la corretta posizione del braciere e del relativo deviatore fumi .20 PUPILLA - PUPILLA LUX

2.6 Collegamento elettrico

Collegare il cavo di alimentazione elettrica da una parte alla presa posteriore della stufa e dall’altra su una presa elettrica a parete .La tensione fornita dall’impianto deve corrispondere a quella indicata sulla targhetta di identificazione della stufa, e nel paragrafo relativo ai dati tecnici di questo manuale. Nel periodo di inutilizzo della stufa è consigliabile togliere il cavo di alimentazione dalla stessa. - Assicurarsi che l’impianto elettrico sia a norma, provvisto della messa a terra e dell’interruttore differenziale secondo le Norme vigenti. - Il cavo di alimentazione non deve mai toccare il tubo di scarico della stufa.

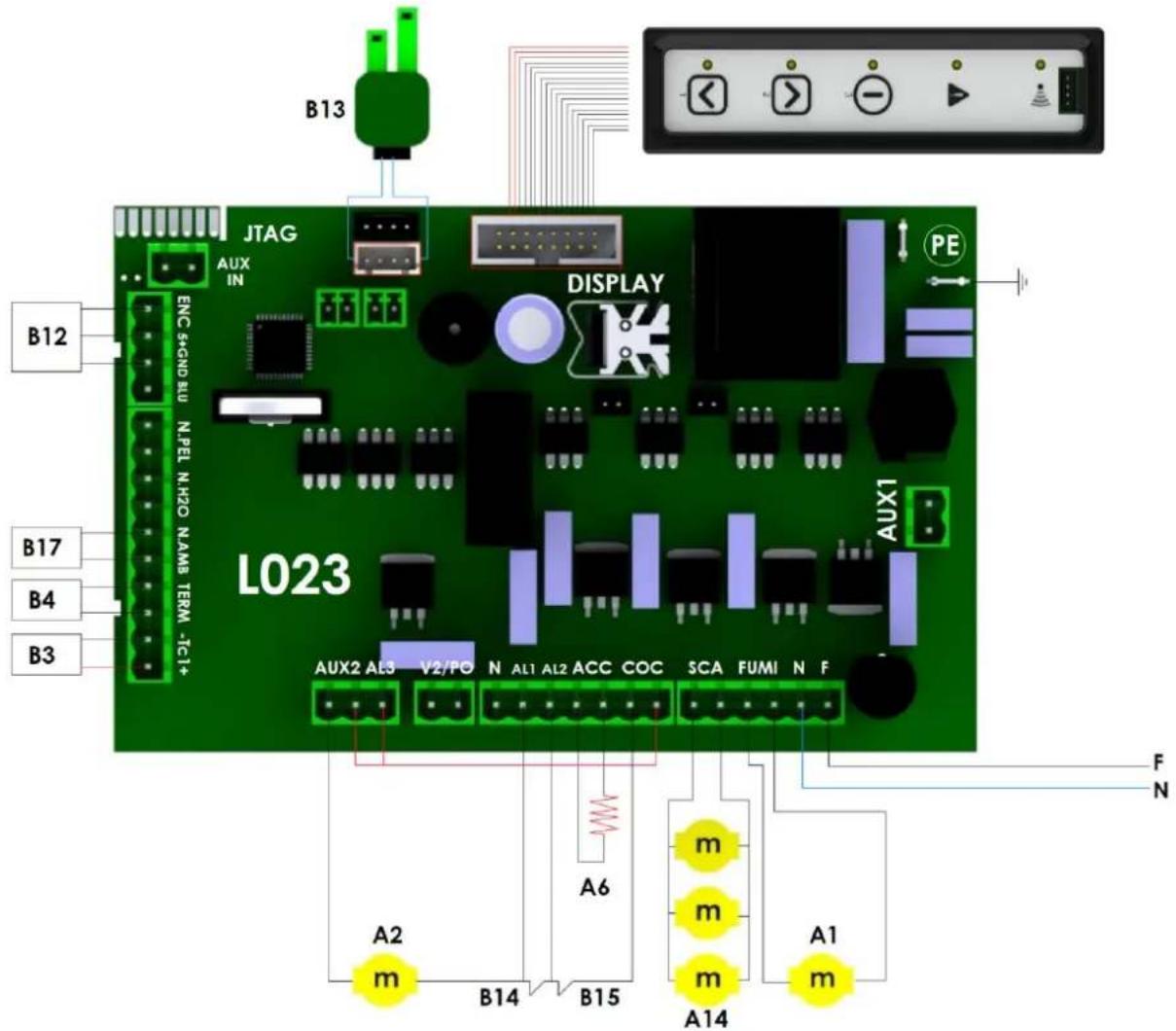

2.7 Schema elettrico

Per ogni evenienza è consigliabile disporre di idonei dispositivi antincendio . Se si manifesta un incendio procedere come segue : - Scollegare immediatamente la presa di corrente . - Spegnere tramite l’uso di idonei estintori . - Richiedere l’immediato intervento dei vigili del fuoco . - Non spegnere il fuoco con l’uso di getti d’acqua .21 PUPILLA - PUPILLA LUX

3.1 Distanza sicurezza da materiali infiammabili

L’apparecchio va collocato ad una distanza minima perimetrale da materiali infiammabili al fine di evitare pericoli di incendio secondo le indicazioni presenti nella tabella tecnica del manuale e riportate nella targa dello stesso. Porre attenzione alla tipologia del pavimento : per materiali delicati ed infiammabili si raccomanda l’utilizzo di piastre in acciaio o vetro temperato come base di appoggio ( vedere capitolo 2 - Trasporto ed Installazione) . In caso di presenza di oggetti ritenuti particolarmente delicati quali mobili, tendaggi, divani aumentare considerevolmente la distanza della stufa .

3.2 Sicurezza scarico fumi

Nel normale funzionamento, la camera di combustione è in depressione garantendo la tenuta da eventuali perdite di fumo nell’ambiente. Nel caso in cui non si raggiunge un certo valore di vuoto o lo scarico di uscita dei fumi è ostruito, il vacuostato capta la mancanza di depressione all’interno della camera di combustione oppure il debimetro rileva l’assenza di flusso d’aria comburente che tramite il controllo elettronico interrompe il funzionamento del motore rotazione coclea avvisando l’utente dell’anomalia con un messaggio sul pannello comandi ‘ AL 8 MANCA DEPRES ‘ o ‘AL 9 TIRAGGIO INSUF ‘ .

3.3 Sicurezza sovrapressione in camera di combustione

Eventuali e/o improvvise sovrapressioni dei fumi di combustione all’interno della camera e dei condotti di evacuazione dei fumi vengono scaricati attraverso l’apertura delle valvole di sicurezza poste sopra lo scambiatore di calore. Durante il normale funzionamento queste valvole sono chiuse dal proprio peso e dalla depressione della camera e garantiscano la tenuta contro l’eventuale uscita dei fumi. Controllare periodicamente la chiusura, lo stato di integrità del dispositivo e il relativo funzionamento .

3.4 Surriscaldamento- termostato di sicurezza temperatura serbatoio pellet

3.5 Sicurezza contro il ritorno di fiamma sul canale alimentazione pellet

Le soluzioni che impediscono il ritorno di fiamma sono:

depressione in camera di combustione ved. par 3.2.

la forma a sifone del canale di alimentazione pellet.

3.6 Dispositivo elettrico di protezione dalla sovracorrente

L’apparecchio è protetto contro la sovracorrente da fusibile/i da 2A inseriti sull’alimentazione dell’interruttore generale della stufa dislocato posteriormente .

3.7 Sicurezza da interruzione di alimentazione elettrica

Per brevi interruzioni di corrente l’apparecchio si riaccende automaticamente . La mancanza temporanea dell’alimentazione elettrica non limita la sicurezza della stufa e la temperatura del serbatoio non raggiunge valori elevati (< 85°C) viste la modesta quantità di pellet in combustione nel braciere. Tale anomalia può creare una breve fuori uscita di fumi nell’ambiente che non comporta alcun pericolo per la sicurezza . E’ vietato manomettere i dispositivi di sicurezza .

3.8 Guasto ventilatore estrazione fumi

Se per qualsiasi motivo il ventilatore di estrazione fumi si ferma , il controllo elettronico blocca istantaneamente la fornitura di pellet visualizzando il messaggio ‘AL 4 ASPIRAT-GUASTO ‘.

Sul convogliatore del pellet è posizionata una sonda di temperatura collegata ad un termostato di sicurezza che in caso di eccessivo riscaldamento > 85°C disattiva automaticamente l’alimentazione del pellet. In tal caso l’estrattore e/o ventilatori continuano a funzionare consentendo il rapido raffreddamento dell’apparecchio. L’anomalia viene visualizzato sul pannello comandi con il messaggio ‘ AL 7 SICUREZ TERMICA ’ . In caso di intervento operare come segue: Lasciare raffreddare la stufa per almeno 45 minuti. Ripristinare il termostato premendo il pulsante vicino all’interruttore dietro la stufa svitando precedentemente il coperchietto di protezione ( figura a lato ) . Riavviare la stufa come da normale avvio.22 PUPILLA - PUPILLA LUX

La stufa a pellet presenta il vantaggio di unire il calore della fiamma del legno, alla comodità della gestione automatica della temperatura con la possibilità di programmare l’accensione e lo spegnimento.

Per un utilizzo sicuro e affidabile è consigliato osservare le seguenti prescrizioni: con la prima messa in funzione si possono riscontrare cattivi odori, pertanto si deve provvedere ad una buona aerazione del locale, soprattutto durante il primo periodo di funzionamento; il caricamento del serbatoio deve essere fatto esclusivamente con pellet, durante tale operazione evitare che il sacco venga a contatto con le superfici calde della stufa; non inserire nel serbatoio nessun altro tipo di combustibile che non sia pellet di legno conforme a quanto prescritto; l’apparecchio non deve essere utilizzato come inceneritore di rifiuti; la stufa deve funzionare solo ed esclusivamente con la porta fuoco sempre chiusa; le guarnizioni della porta fuoco vanno controllate periodicamente per evitare che vi siano infiltrazioni d’aria; per garantire un efficiente rendimento termico ed una corretta funzionalità è necessario effettuare la pulizia del braciere ad ogni carico pellet; alla prima accensione è importante non surriscaldare la stufa ma portarlo gradatamente in temperatura; la stufa durante l’accensione, funzionamento e spegnimento, a causa delle dilatazioni termiche a cui è soggetta, può generare leggeri scricchiolii. Il controllo della stufa avviene tramite l’utilizzo di un radiocomando munito di cinque tasti e di un display ad LCD. Il radiocomando consente l’accensione e lo spegnimento della stufa, la regolazione durante il funzionamento e il settaggio dei programmi di gestione. La stufa presenta a corredo anche un pannello comando a tasti, che può essere utilizzato in sostituzione del radiocomando in caso di necessità, il quale consente solo alcune funzioni di utilizzo.

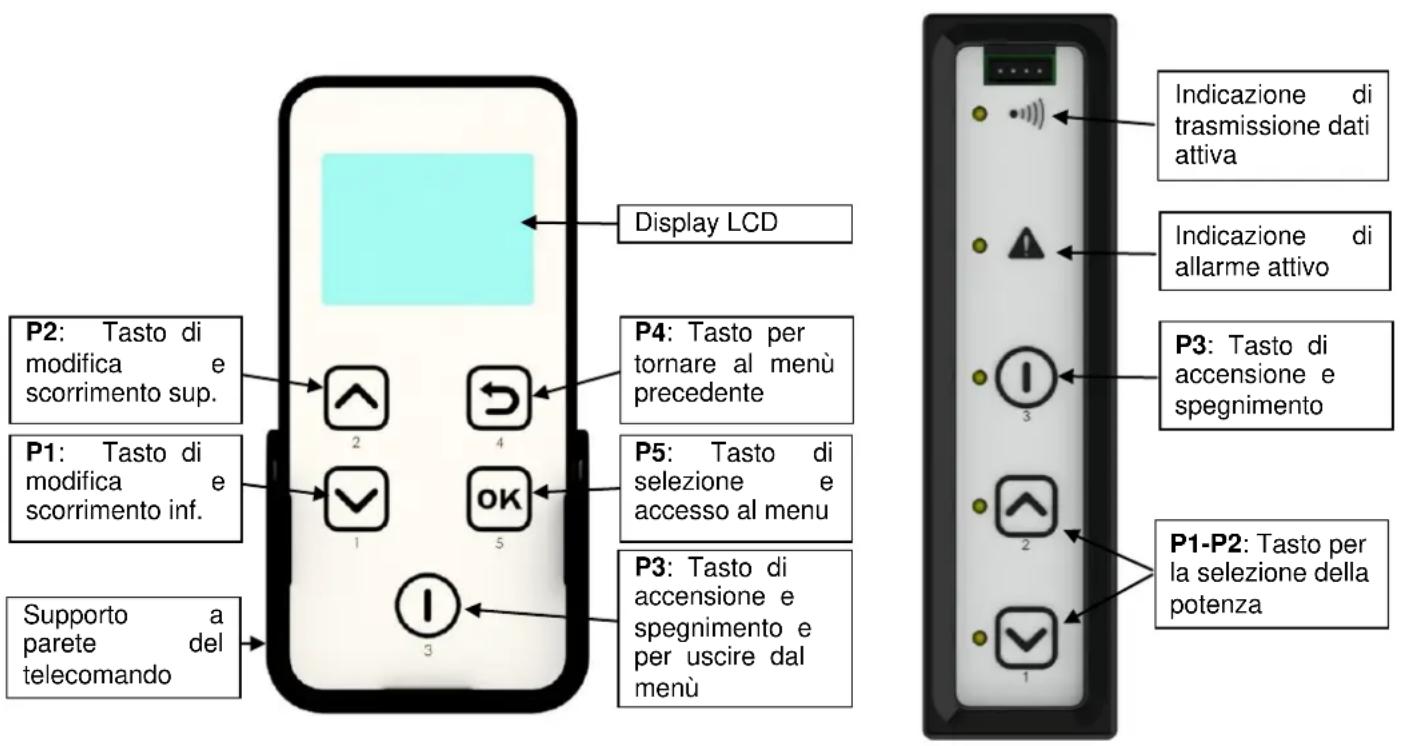

Di seguito è riportato il radiocomando e il pannello comandi di emergenza con le principali funzioni dei tasti:

P3: Tasto di accensione e spegnimento e per uscire dal menù P5: Tasto di selezione e accesso al menu P4: Tasto per tornare al menù precedente P2: Tasto di modifica e scorrimento sup. Supporto a parete del telecomando P1: Tasto di modifica e scorrimento inf. Display LCD P3: Tasto di accensione e spegnimento P1-P2: Tasto per la selezione della potenza Indicazione di allarme attivo Indicazione di trasmissione dati attiva23 PUPILLA - PUPILLA LUX

4.2 Utilizzo tramite radiocomando

Il radiocomando è un dispositivo che trasmette tramite onde radio, pertanto non è necessario il puntamento verso l’unità ricevente inserita nel pannello di comando. In ambiente aperto, il raggio di azione del telecomando si estende per oltre 10 metri di distanza. In presenza di muri o di altro ostacoli, il raggio si può ridurre di qualche metro. Prima di poter utilizzare il radiocomando è necessario procedere con la sintonizzazione con la scheda elettronica dell‘inserto. Questa operazione può essere necessaria al momento della prima accensione o quando si interrompe il canale di comunicazione dati tra scheda e radiocomando. In tali circostanze comparirà sul display la scritta RICERCA CAMPO. Anche nel caso in cui vi siano altri elettrodomestici che creino interferenza con l‘inserto, può essere richiesta l’operazione di sintonizzazione. Per effettuare tale operazione, procedere come segue: Interrompere l’alimentazione elettrica dell‘inserto. Premere i tasti P3 e P5 contemporaneamente: comparirà la scritta RADIO ID 0#. Con il tasto di scorrimento P1 selezionare NUOVA UNITA‘ e confermare con il tasto P5. Selezionare il valore ID con i tasti P1 e P2 da 0 a 64 ( default ID=0 ). Collegare l‘alimentazione elettrica all’inserto. Entro 10 secondi dalla momento in cui si dà alimentazione elettrica , i led del pannello di ’emergenza lampeggiano per confermare l’inserimento dell‘ID con la pressione del tasto P5. In rapida successione comparirà la scritta UNITA’ CARICATA o la versione del software e poi la visualizzazione dello stato dell’inserto mentre i led dell’emergenza rimangono fissi per un tempo breve a conferma della acquisizione. Se compare la scritta DISPOSITIVO NON TROVATO, la sintonizzazione non è andata a buon fine e dovrà essere ripetuta la procedura. La visualizzazione del display sul telecomando cambia in relazione allo stato della stufa, o dal menù visualizzato. Allo stato di riposo, il display visualizza le seguenti voci:

Durante il funzionamento normale, la trasmissione dati avviene ad intervalli regolari di tempo. Per accendere il radiocomando premere il tasto P3 con la visualizzazione dello stato dell‘inserto con alcuni secondi di ritardo. Premere il tasto P4 per accedere al menu, P5 per attivare la funzione, P1 e P2 per la scelta del parametro. Di seguito vengono elencate le funzioni disponibili: - RETRO ILLUMINAZIONE (durata regolabile da 2 a 10 sec ) - POWER ON ( Tempo ON del radicomando) - LUMINOSITA‘ ( ON – OFF) - CONTRASTO ( Regolazione contrasto) - CICALINO ( Suono alla pressione dei tasti del radiocomando)

Prima di procedere con l’accensione della stufa è necessario verificare i seguenti punti: assicurarsi di aver letto e compreso quanto riportato nel manuale; il serbatoio deve essere carico di pellet; la camera di combustione deve essere pulita; il braciere deve essere completamente libero, pulito da eventuali residui di combustione e posizionato correttamente nella sede del portabraciere; verificare la chiusura ermetica della porta fuoco e del cassetto cenere; verificare che la stufa sia inserito all’interno del proprio vano e che sia correttamente alimentato elettricamente. - Alla prima accensione togliere dal focolare della stufa e dal vetro tutti i componenti che potrebbero bruciare (istruzioni/etichetta). - Eventuali accensioni eseguite a seguito di lunghe inattività dell’apparecchio richiedono il ripristino di eventuali resti di pellet giacenti da tempo all’interno del serbatoio in quanto combustibile umido non più idoneo alla combustione e una pulizia completa della camera di combustione. - E’ vietato utilizzare liquidi infiammabili per l’accensione. - In caso di continue mancate accensioni contattare il Centro di Assistenza. Per accendere l’inserto premere il tasto P3 del radiocomando per 3 sec.Sul display a LCD comparirà la scritta START. Questa fase è automatica ed è completamente gestita dal controllo elettronico, senza alcuna possibilità di intervenire sui parametri. L’inserto esegue in sequenza le fasi di avvio secondo le modalità definite dai parametri. Se la temperatura fumi non ha raggiunto il valore minimo ammesso,l’inserto si pone in stato di allarme. Se la temperatura è raggiunta, trascorso un certo tempo, l’inserto si pone in condizione di lavoro.

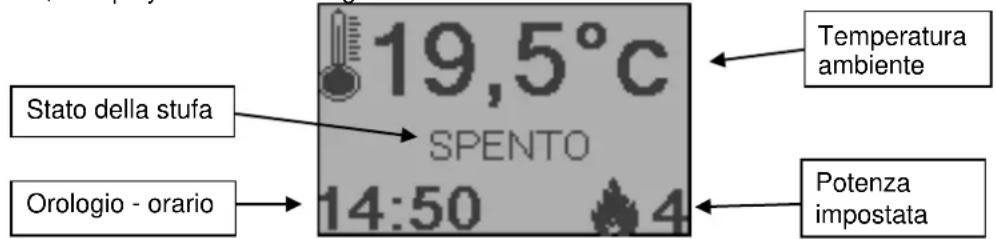

Stato della stufa Orologio - orario Temperatura ambiente Potenza impostata24 PUPILLA - PUPILLA LUX

4.2.2 Fase di lavoro

Conclusa in modo positivo la fase di avvio, l’stufa passa alla modalità LAVORO, che rappresenta il normale funzionamento.Tramite il radiocomando è possibile regolare la potenza di riscaldamento. Premendo P1 si può impostare la potenza dal valore minimo di 1 ad un valore massimo di 5. Tramite il radiocomando si può anche regolare la temperatura ambiente. Premendo i tasti P2 si può impostare il SET della temperatura ambiente, da un valore minimo di 7 °C ad un valore massimo di 40 °C. La stufa regola automaticamente la ventilazione dell’aria calda in funzione della fase di lavoro in cui si trova. - Si raccomanda di controllare il livello del pellet nel serbatoio per evitare che la fiamma si spenga per mancanza di pellet. - Durante il caricamento del pellet assicurarsi che l’apparecchio sia spento. - Il coperchio del serbatoio pellet deve rimanere sempre chiuso, va aperto solamente durante il caricamento del combustibile. - I sacchi di pellet devono essere riposti lontano dalla stufa almeno 1,5 m. Se la modalità STAND-BY non è attivata e viene raggiunta la temperatura di SET impostata, oppure se la temperatura fumi ha raggiunto il valore massimo impostato, compare sul display LCD il messaggio MODULA o MODULA F e la stufa attiva la procedura di modulazione della fiamma senza alcun intervento dell’utente. Se invece viene attivata la modalità STAND-BY, quando viene raggiunto il SET di temperatura la stufa attiva la modalità di modulazione per alcuni minuti. Se la temperatura rimane stabilmente oltre il set, la stufa si spegne. Il riavvio avviene dopo che la temperatura ambiente scende al di sotto della temperatura impostata di qualche grado (default 2 °C). Se la temperatura fumi dovesse aumentare ancora, oltre un limite impostato, appare l’allarme HOT FUMI e la stufa attiva la procedura di spegnimento. Durante la normale operatività, a intervalli prestabiliti viene attivata la modalità PULIZIA BRACIERE per una durata prefissata di alcuni secondi.

Per spegnere la stufa è sufficiente premere il pulsante P3 per circa 3 secondi. La coclea è immediatamente arrestata e l’estrattore fumi viene portato a velocità elevata facendo apparire sul display la scritta PULIZIA FINALE. I motori di aspirazione fumi e di ventilazione dell’aria resteranno accesi fino a che la temperatura della stufa sarà scesa sufficientemente. Al termine dell’operazione comparirà sul display la scritta SPENTO. Durante la fase di spegnimento non è possibile riavviare la stufa fino a quando la temperatura fumi non è scesa al di sotto di un valore prefissato per un tempo prestabilito. Qual’ora si prema il tasto di accensione verrà visualizzata la scritta ATTESA RAFFRED.

4.2.4 Funzioni aggiuntive del radiocomando

Sul display del radiocomando sono visualizzate tutte le informazioni sul funzionamento della stufa. Le funzioni fondamentali sono: STATO DESCRIZIONE SPENTO Stufa spento START E’ in corso la fase iniziale di accensione di start CARICA PELLET E’ in corso il carico del pellet durante la fase di accensione ATTESA FIAMMA E’ la fase precedente alla comparsa della fiamma. FIAMMA PRESENTE E’ comparsata fiamma e l’stufa è in fase di riscaldamento LAVORO Fase normale di lavoro

Potenza ridotta perché temp. raggiunta o temp. fumi elevata PULIZIA BRACIERE Pulizia automatica ad intervalli regolari PULIZIA FINALE Pulizia finale della stufa, prima dello spegnimento STAND-BY Stufa spento perchè temperatura raggiunta e in attesa di richiesta ATTESA RAFF- L’stufa non può essere riacceso perché in attesa di raffreddamento

Il radiocomando è dotato della funzione di blocca tasti. Questa è disponibile solo se abilitata dal tecnico specializzato in fase di prima installazione.Premendo il tasto P5 si accede alla lista dei sottomenù. Essi permettono di variare le impostazioni del controllo elettronico. I vari sottomenù si possono scorrere premendo i tasti P1 e P2, e vi si può accedere premendo il tasto P5 ed uscire premendo il tasto P3. MENU’ 01 – Regola ventole Le velocità delle ventole dell’aria è automatica e segue la potenza impostata. Se si desidera limitare il flusso d’aria calda è possibile impostare manualmente la velocità massima scegliendo un valore da 1 a 5. Impostando ad esempio il valore 3, i ventilatori aumenteranno automaticamente la velocità, ma senza superare la velocità d’impostazione pari a 3.25 PUPILLA - PUPILLA LUX

MENU’ 02 – Set orologio Prima di operare con la stufa è necessario impostare l’ora e la data corrente affinché si abbia un riferimento per le eventuali programmazioni del crono. Il controllo elettronico è provvisto di batteria al litio mod. CR2032 da 3 Volt che permette all’orologio interno un autonomia propria; qualora a stufa non alimentato l’orologio non mantiene l’orario o alla riaccensione viene visualizzato una serie di zeri è necessario procedere alla sostituzione chiamando un centro di assistenza autorizzato. Per regolare l’orologio, accedere al menù premendo P5 e impostare il giorno con i tasti P1 e P2. Premendo ancora P5, si può passare alla regolazione delle ore, minuti, giorno, mese ed anno. MENU’ 03 – Set crono Permette di abilitare e disabilitare tutte le funzioni del programmazione oraria. Per abilitare il crono accedere al primo sottomenù ABILITA CRONO ed impostarlo su ON con i tasti P1 e P2. I comandi manuali da pannello di emergenza o da telecomando sono prioritari rispetto alla programmazione. La stufa è dotata di tre diversi tipi di programmazione: giornaliera, settimanale e del week-end. Le programmazioni giornaliere, settimanali e del week end, sono attive solo se viene abilitato il crono generale. Accedendo al secondo sottomenù PROGRAM GIORNO è possibile abilitare o disabilitare la programmazione giornaliera con i tasti P1 e P2. Premendo poi il tasto P5 e poi i tasti P1 e P2 è possibile impostare fino a due fasi di funzionamento delimitate dagli orari impostati. Accedendo al secondo sottomenù PROGRAM SETTIM è possibile abilitare, disabilitare ed impostare le funzioni della programmazione settimanale. Seguire le medesime modalità del paragrafo precedente. E’ possibile impostare fino a quattro fasi di funzionamento delimitate dagli orari e dai giorni impostati. Effettuare la programmazione con attenzione evitando di far sovrapporre le ore di attivazione e/o disattivazione nello stesso giorno in differenti programmi. Accedendo al terzo sottomenù PROGRAM WEEK-END è possibile abilitare, disabilitare ed impostare le funzioni della programmazione settimanale nel fine settimana. Seguire le medesime modalità del paragrafo precedente. E’ possibile impostare fino a due fasi di funzionamento delimitate dagli orari. Al fine di evitare operazioni di avvio e spegnimento non voluti, attivare un solo programma per volta. MENU’ 04 – Scegli lingua Con questa selezione è possibile selezionare la lingua desiderata tra quelle disponibili. MENU’ 05 – Modo stand-by Con la selezione ON nella modalità STAND-BY la stufa si spegne automaticamente dopo che la temperatura T ha raggiunto il valore (Tsettaggio+∆T) per un tempo prefissato. La successiva riaccensione in automatico sarà possibile solamente quando la temperatura ambiente scende al di sotto di quella di settaggio impostata di qualche grado e precisamente (Tsettaggio - ∆T) dove ∆T di defalt = 2 °C. Con la selezione OFF, non è attiva la modalità STAND-BY, ma la funzione di modulazione. Pertanto quando la temperatura supera il valore di SET la stufa funzionerà in potenza minima. MENU’ 06 – Modo cicalino Con questa selezione è possibile attivare o disattivare le segnalazioni acustiche dell’stufa per gli allarmi. MENU’ 07 – Carico iniziale Consente di effettuare un precarico di pellet per un tempo definito. Questa funzione può essere attivata solo ad stufa spento ed è utilizzata se la coclea di caricamento si è svuotata per esaurimento del pellet. Si avvia con il tasto P1 e si interrompe con il tasto P3. MENU’ 08 – Stato stufa/stufa Tale selezione è riservata al solo tecnico autorizzato del centro di assistenza COLA. MENU’ 09 – Tarature tecnico : Tale selezione è riservata al solo tecnico autorizzato del centro di assistenza COLA La modifica dei parametri tecnici sul menu 09 deve essere effettuata da personale autorizzato e competente; eventuali modifiche fatte in modo casuale possono provocare gravi danni che escludono da qualsiasi responsabilità la ditta COLA. MENU’ 10 – Tarature installatore : Tale selezione è riservata all’installatore abilitato e/o al tecnico autorizzato del centro di assistenza COLA. MENU’ 11 - Modalità ECO : Con la selezione ON nella modalità ECO, si vincola la stufa a funzionare in modulazione, cioè a potenza minima. Sul display compare l’indicazione MOD. ECO. Il prospetto seguente sintetizza la struttura dei menu con le varie selezioni disponibili per l’utente:26 PUPILLA - PUPILLA LUX27 PUPILLA - PUPILLA LUX28 PUPILLA - PUPILLA LUX

4.2.5 Sostituzione della batteria

Il telecomando è alimentato da tre batterie poste nel retro del dispositivo e per il suo inserimento ed eventuale sostituzione è necessario procedere nel modo seguente :

Coperchio - Aprire il coperchio posto nella parte posteriore del telecomando; - Sostituire le batterie modello AAA da 1.5 V nella sede rispettando la polarità; - Chiudere il telecomando

- Tenere il telecomando lontano da fonti di calore dirette e dall’acqua. - La batteria del telecomando deve essere sostituita e smaltita in modo sicuro rispettando le norme locali;

4.3 Utilizzo tramite pannello comandi

Per accedere al pannello rimuovere il profilo di protezione posto nella parte inferiore dell’stufa. Premendo il tasto P3 del pannello comandi per alcuni secondi è possibile accendere e spegnere la stufa. Tramite la pressione dei tasti P1 e P2 invece si può impostare la potenza massima, indicata dal led del tasto P2. Poi la potenza intermedia pari alla potenza 3, indicata dall’accensione del led di entrambi i tasti P1 e P2, ed infine la potenza minima, indicata dal led del tasto P1. Con il pannello di emergenza non si può impostare il set di temperatura, la potenze di funzionamento intermedie e non si può accedere ai vari menù.

4.4 Sonda opzionale e termostato esterno

L’apparecchio di serie controlla la temperatura ambiente tramite una sonda che ha la funzione di regolare la potenza in base alla temperatura impostata. La sonda è posizionata nel radiocomando, e quindi misura la temperatura dell’ambiente dove è posizionato il radiocomando stesso. A scelta dell’utente può essere utilizzato un termostato esterno, collegato direttamente alla scheda madre, in cui il dispositivo può essere posizionato nel punto più idoneo. Il termostato esterno deve essere del tipo ‘normalmente aperto’. Rivolgersi ad un tecnico autorizzato e seguire le seguenti indicazioni: - spegnere l’apparecchio agendo sull’interruttore generale e staccare il cavo dell’alimentazione; - accedere alla scheda madre smontando i pannelli di rivestimento; - con riferimento allo schema elettrico,collegare i due cavi del termostato sui relativi morsetti TERM della scheda; - rimontare il tutto, impostare poi SONDA RADIO nel menù 10; - Impostare poi come segue: in caso di termostato esterno: Impostare un SET di temperatura pari a 7°C sul radiocomando e regolare il SET del termostato esterno come desiderato; in caso di cronotermostato esterno: Impostare un SET di temperatura pari a 7°C sul radiocomando e regolare il SET del cronotermostato esterno come desiderato. E' obbligatorio disabilitare la funzionalità crono interno nel menu 03 ed impostare la funzione STAND-BY su ON. Al raggiungimento della temperatura di SET la stufa non andrà in modulazione, ma si spegnerà. Si consiglia tuttavia di utilizzare la funzione di programmazione oraria dell’stufa e la sola funzione di SET del cronotermostato esterno. In questo modo si evita di creare conflitti tra la programmazione dell'stufa e quella del cronotermostato - Verificare il corretto funzionamento. In caso di sonda opzionale rivolgersi ad un tecnico autorizzato e seguire le seguenti indicazioni: - spegnere l’apparecchio scollegando il cavo dell’alimentazione o agendo sull’interruttore esterno; - accedere alla scheda madre smontando i pannelli di rivestimento; - con riferimento allo schema elettrico, collegare i due cavi della sonda sui relativi morsetti N.AMB della scheda e posizionare la testa della sonda nella posizione ritenuta più idonea; - rimontare il tutto ed impostare poi SONDA LOCALE nel menù 10; - verificare il corretto funzionamento.

4.5 Periodo di inattività ( fine stagione )

Se l’stufa non viene utilizzato per lunghi periodi, e/o a fine di ogni stagione è consigliato operare come segue - togliere completamente il pellet dal serbatoio ; - scollegare l’alimentazione elettrica scollegando il cavo dell’alimentazione o agendo sull’interruttore esterno; - pulire accuratamente e, se necessario, far sostituire eventuali parti danneggiate da personale qualificato ; - in caso di rimozione della stufa sistemalo in un luogo asciutto, sicuro e riparato da agenti atmosferici .29 PUPILLA - PUPILLA LUX

E’ importante procedere alla pulizia della stufa per garantire un corretto funzionamento ed evitare : annerimento del vetro, cattiva combustione, deposito di cenere ed incombusti nel braciere , minore efficienza termica . La stufa deve funzionare solo ed esclusivamente con porta fuoco sempre chiusa. Le guarnizioni porta fuoco devono essere controllate periodicamente per evitare infiltrazioni d’aria ; infatti la camera di combustione ed il condotto di scarico pellet lavorano in depressione mentre con lo scarico fumi in leggera pressione. Le operazioni di pulizia ordinarie vengono normalmente effettuate dal cliente seguendo le indicazioni del manuale mentre le manutenzioni straordinarie , almeno 1 all’anno, devono essere svolte dal Centro Assistenza Tecnico autorizzato . - Le operazioni di pulizia di tutte le parti vanno eseguite a stufa completamente fredda ed elettricamente scollegata ; - Smaltire i rifiuti della pulizia secondo le norme locali vigenti ; - E’ vietato mettere in funzione la stufa priva dei rivestimenti esterni ; - Evitare la formazione di fumo ed incombusti in fase di accensione e/o durante il normale funzionamento. Di seguito vengono riassunti gli interventi di controllo e/o manutenzione utili per il corretto utilizzo e funzionamento della stufa . Parti / Periodo Tipologia della pulizia 1 giorno pulizia ordinaria 2-3 giorni pulizia ordinaria 1 mese pulizia ordinaria

pulizia ordinaria 1 anno pulizia straordinaria : effettuata dal Centro Assistenza Tecnico Braciere

Vano cenere-cassetto

Scambiatore fumi- deviatore

Collettore – estrattore fumi

Guarnizione porta - vetro

Togliere il braciere, ed asportare i residui di cenere che si sono depositati nella camera di combustione e nel porta braciere . A tale scopo può essere utilizzato un idoneo aspiratore. Questa operazione dovrà essere eseguita quotidianamente soprattutto in presenza di accumulo di materiale incombusto per assicurare una perfetta condizione di combustione in quanto i fori del braciere permettono il passaggio dell’aria di combustione .

5.2 Pulizia contenitore cenere

Direttamente sotto il braciere - porta braciere è collocato il contenitore cenere . Per procedere alla sua pulizia è necessario aprire la porta fuoco ed aspirare con un idoneo aspiratore la cenere presente al suo interno ed eventuali residui di combustione. Dopo la pulizia, è necessario chiudere lo sportello. La pulizia del contenitore cenere può essere eseguita ogni 2-3 giorni in funzione dell’utilizzo della stufa.

5.3 Pulizia del vetro e delle fessure circolazione aria

La pulizia del vetro può essere effettuata con un panno umido utilizzando detergenti specifici non abrasivi . Tra vetro, ferma vetri e porta fuoco sulla parte inferiore e superiore sono state realizzate apposite fessure per la circolazione dell’aria e la pulizia interna del vetro. E’ importante mantenere pulite tali fessure da eventuali depositi di cenere e polvere. Eseguire quindi periodicamente una pulizia lungo tutto il contorno interno del vetro .

5.4 Pulizia estrattore fumi e della camera di combustione

Almeno una volta all’anno si deve procedere alla pulizia della camera di combustione, rimovendo tutti i residui di combustione dai deviatori interni, e dal percorso fumi. Per eseguire tale operazione è necessario rimuovere il coperchio ed il frontalino superiore della stufa. Rimuovere lo scambiatore in ghisa svitando le viti che lo fissano e procedere quindi alla pulizia dei deviatori e della camera. Inoltre è importante pulire l’estrattore fumi che si trova sotto la camera al quale si accede togliendo il cassetto cenere .

Il braciere deve appoggiare sul porta braciere e precisamente su tutta la fascia anulare senza presentare luci di passaggio aria.30 PUPILLA - PUPILLA LUX

Ogni 3-4 mesi pulire le pareti interne ( isolanti-refrattari ) della camera di combustione con opportune attrezzature (pennelli) ed eventualmente sostituirle in quanto considerate materiali di usura. La stufa ogni 1800 ore di funzionamento o 2000 Kg pellet segnala , tramite un messaggio ‘SCADENZA SERVICE’ , la richiesta di manutenzione straordinaria ( non in garanzia ) da parte di personale qualificato , il quale provvede ad una pulizia completa e al ripristino del messaggio . Eventuali urti o forzature possono danneggiare l’estrattore fumi rendendolo rumoroso durante il funzionamento pertanto si consiglia di far eseguire tale operazione da personale qualificato.

5.5 Pulizia debimetro

All’interno del tubo di aspirazione è installato un debimetro ( misuratore del flusso d’aria comburente ) , il quale periodicamente , ogni 3-4 mesi necessità di una pulizia interna con opportune attrezzature ( soffio d’aria compressa o idonei pennelli ) .

5.6 Pulizia delle ceramiche ( per modelli in ceramica )

Le ceramiche sono di fabbricazione artigianale e come tali possono presentare delle piccole imperfezioni superficiali sia come micro puntinature sia come disomogeneità cromatiche . Per la pulizia delle ceramiche si consiglia di usare un panno morbido ed asciutto ; l’utilizzo di eventuali detergenti potrebbe evidenziare le eventuali imperfezioni .

5.7 Pulizia raccordo fumi – canna fumaria

Il raccordo fumi deve essere pulito minimo una volta all’anno o quando se ne presenti la necessità in base all’utilizzo che viene fatto della stufa e al tipo di installazione . L’operazione di pulizia prevede l’aspirazione e la rimozione dei residui su tutti i tratti verticali e orizzontali nonché le curve dall’apparecchio alla canna fumaria . E consigliato pulire annualmente anche la canna fumaria per avere la garanzia di una corretta e sicura evacuazione dei fumi . Per qualsiasi manutenzione e pulizia di fine stagione la ditta COLA consiglia di affidarsi ad un centro di assistenza autorizzato che , oltre ad eseguire le operazioni di pulizia verificherà anche lo stato di usura dei componenti interni alla stufa . 6 MANUTENZIONE

Gli interventi sui componenti interni della stufa devono essere effettuati da personale qualificato, rivolgendosi al centro assistenza autorizzato più vicino. Prima di ogni intervento accertarsi che sia disinserita la spina dell’alimentazione elettrica e la stufa sia completamente fredda.

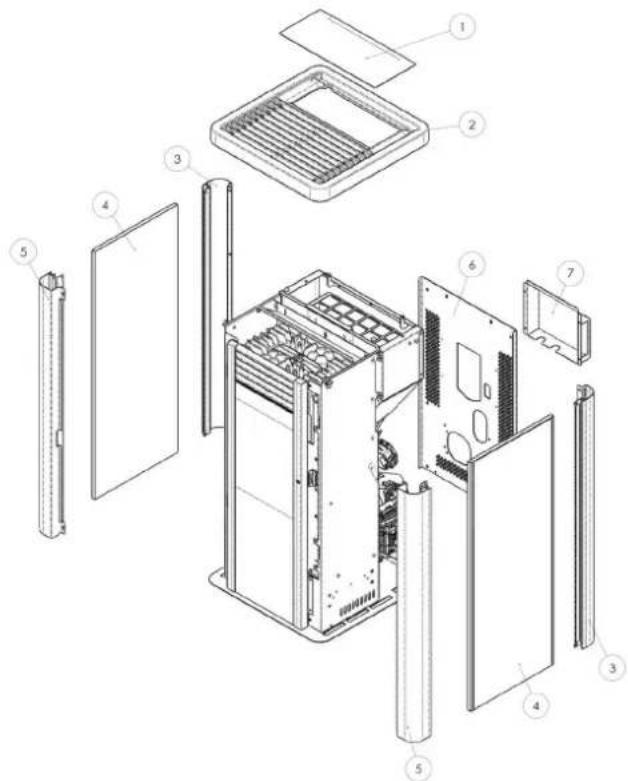

6.2 Smontaggio rivestimento

4- Fianco laterale in acciaio

7- Protezione motoriduttore31 PUPILLA - PUPILLA LUX

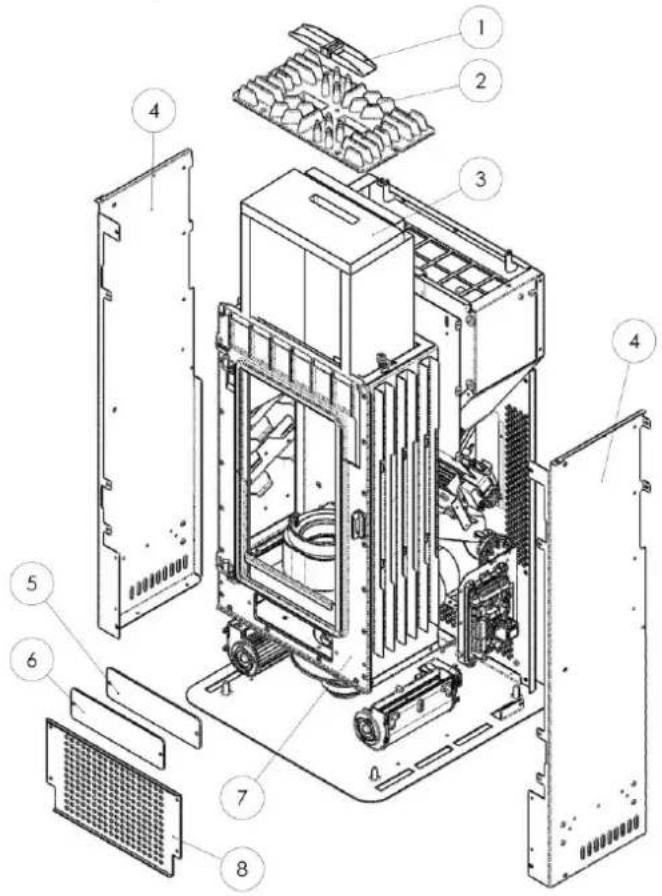

6.3 Componenti interni della stufa

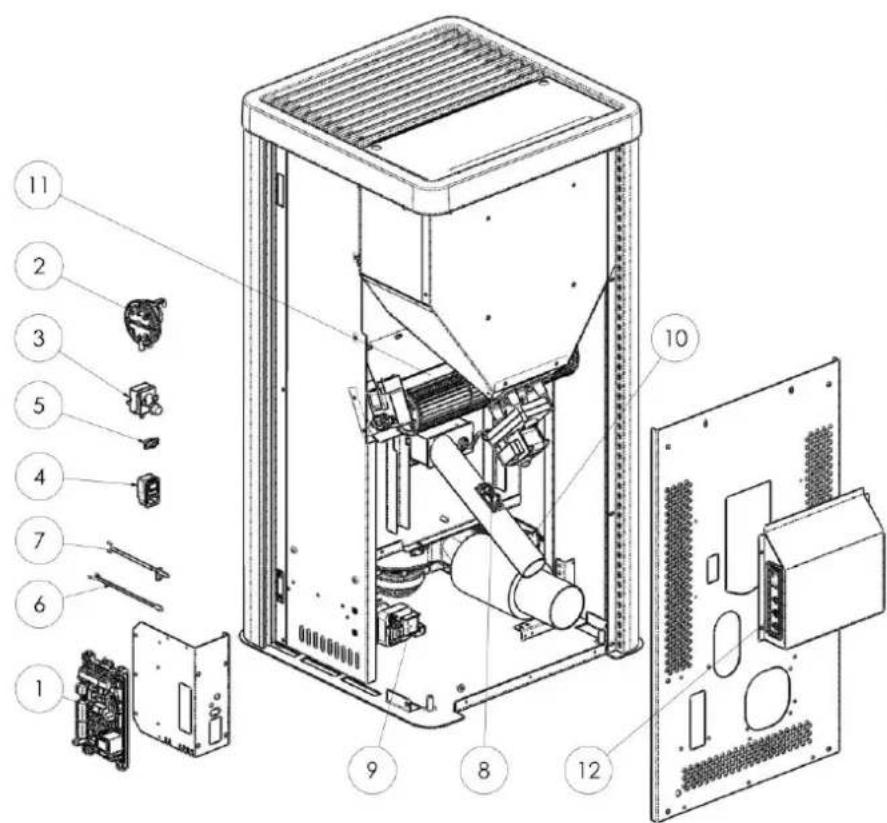

6.4 Componenti elettrici

1- Valvola di sicurezza

2- Scambiatore in ghisa

3- Protezione in vermiculite

6- Coperchio ispezione

7- Camera di combustione

8- Pannello frontale protezione

Legenda: 1-Scheda elettronica 2-Vacuostato di controllo e sicurezza 3-Termostato sicurezza 4-Interruttore ON/OFF con fusibili 5-Porta di connessione seriale 6-Sonda ambiente 7-Sonda fumi 8-Debimetro 9-Ventilatore tangenziale dx 10-Ventilatore tangenziale sx 11-Ventilatore tangenziale posteriore 12-Consolle emergenza radiocomando32 PUPILLA - PUPILLA LUX

7.1 Gestione degli allarmi

La presenza di un allarme si identifica con l’emissione di un segnale acustico (se attivato) e con un messaggio presente sul pannello di controllo. In caso di allarme si attiva automaticamente la procedura di spegnimento. Annullare la segnalazione premendo il tasto P4 e attendere che la stufa raggiunga lo stato di OFF. Risolvere la causa che lo ha provocato e riavviare la stufa secondo la normale procedura illustrata nel presente manuale. Sotto sono elencati gli allarmi che possono comparire sul pannello di controllo con cause e rimedi:

Segnalazione Anomalia Cause possibili Rimedi AL 1 BLACK OUT

Avviene nel caso di interruzione di alimentazione elettrica durante le fase di funzionamento

E’ mancata l’alimentazione dell’impianto elettrico del locale di installazione della stufa - Portare la stufa in OFF premendo il pulsante P4 e ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza AL 2 SONDA FUMI Avviene nel caso di guasto della sonda di rilevamento della temperatura dei fumi - La sonda è guasta - La sonda è scollegata dalla scheda Le operazioni di ripristino devono essere condotto da un centro di assistenza AL 3 HOT FUMI Avviene nel caso cui la sonda fumi rilevi una temperatura dei fumi elevata - Surriscaldamento della stufa dovuto all’utilizzo per un tempo eccessivamente prolungato - Il ventilatore tangenziale è difettoso o non è alimentato - Eccessivo carico pellet - Attendere il raffreddamento della stufa e ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza AL 4 ASPIRAT- GUASTO Avviene quando il ventilatore di aspirazione fumi è guasto - Il ventilatore fumi è bloccato - Il sensore controllo velocità è guasto - Manca l’alimentazione elettrica al ventilatore fumi Le operazioni di ripristino devono essere condotte da un centro di assistenza AL 5 MANCATA ACCENS In fase di accensione non infiamma il pellet - Il serbatoio del pellet è vuoto. - La resistenza elettrica è difettosa, sporca o fuori dalla corretta posizione . -Taratura carico pellet non corretta. - Verificare la presenza di pellet nel serbatoio. - Ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotto da un centro di assistenza AL 6 MANCANO PELLET Durante le fasi di funzionamento, si spegne la fiamma - Il serbatoio del pellet si è svuotato - Il motoriduttore di carico pellet è guasto o non alimentato - Verificare la presenza di pellet nel serbatoio - Ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotto da un centro di assistenza AL 7 SICUREZ TERMICA Avviene nel caso di intervento del termostato di sicurezza della temperatura canale coclea. - Surriscaldamento della stufa dovuto all’utilizzo per un tempo eccessivamente prolungato - Braciere intasato da un eccessiva quantità di cenere accumulata Sbloccare il termostato di sicurezza agendo sul pulsante di ripristino e ripetere la procedura di accensione33 PUPILLA - PUPILLA LUX

Segnalazione Anomalia Cause possibili Rimedi AL 8 MANCA DEPRESS In fase di lavoro la stufa rileva una pressione inferiore alla soglia di taratura del vacuostato - La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuoco non è chiusa - Le valvole antiscoppio sono aperte-inceppate - Il vacuostato è difettoso - Verificare la pulizia del condotto fumario e della camera di combustione, la chiusura ermetica della porta e della valvola antiscoppio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza AL 9 TIRAGGIO INSUFF Il flusso d’aria comburente è sceso al di sotto di una soglia predefinita - La camera di combustione è sporca - Il condotto fumi è ostruito - La porta fuoco non è chiusa - Le valvole antiscoppio sono aperte-inceppate - Il debimetro è sporco o difettoso - Verificare la pulizia del condotto fumario, della camera di combustione e del debimetro; la chiusura ermetica della porta e delle valvole antiscoppio. Poi ripetere la procedura di accensione - Altre operazioni di ripristino devono essere condotte da un centro di assistenza AL b ERRORE TRIAC COC Avviene quando il motoriduttore funziona in continuo - Parametri inseriti non corretti - La scheda madre difettosa Le operazioni di ripristino devono essere condotte da un centro di assistenza ATTESA RAFFRED Avviene riaccendendo la stufa subito dopo averla spenta Stufa ancora troppo calda per poter iniziare una fase di accensione Attendere il completo raffreddamento della stufa e ripetere la procedura di accensione GUASTO DEBIMET Avviene quando il debimetro viene scollegato. Il controllo non rileva la quantità d’aria comburente ma non spegne la stufa Il cavo di collegamento del debimetro è stato disconnesso La stufa continua il suo normale funzionamento e la sicurezza è garantita dai restanti dispositivi. Si consiglia comunque di contattare quanto prima un centro di assistenza SCADENZA SERVICE Avviene quando la caldaia ha superato le 1800 ore di funzionamento o 2000 Kg pellet, dal precedente intervento di manutenzione . La stufa necessita di manutenzione straordinaria La stufa continua il suo normale funzionamento. Si consiglia comunque di contattare quanto prima un centro di assistenza34 PUPILLA - PUPILLA LUX

Le seguenti istruzioni sono riservate solo al personale tecnico con competenze specifiche riguardo gli apparecchi Cola.

Cambiare i parametri in modo non opportuno può provocare gravi danni agli apparecchi, alle persone e all’ambiente. In tal caso la Cola s.r.l. non si assume nessuna responsabilità. Per accedere a TARATURE INSTALLATORE premere il pulsante MENU e con i tasti di scorrimento visualizzare la voce TARATURE INSTALLATORE e poi agire sul pulsante MENU. Premere poi sui pulsanti di scorrimento fino a visualizzare la chiave di accesso 10 e premere il pulsante MENU. Si possono visualizzare i vari parametri con i tasti di scorrimento, accedervi con il tasto MENU, modificarli con i tasti di scorrimento e uscirne con il tasto ESC. In esso sono contenuti i parametri di regolazione sotto indicati. Codice parametro Descrizione 10-01 Permette di aumentare o diminuire la durata di OFF della coclea per tutte le potenze. 10-02 Permette di aumentare o diminuire la velocità del estrattore fumi per tutte le potenze di un valore pari al 5 % per ogni unità. 10-03 Abilitazione blocco tasti. 10-04 Delta ON/OFF del set della temperatura della sonda di regolazione (vedi parametro 10-07) 10-05 Ritardo dello spegnimento della stufa. Valido solo nel caso di Stand-by su ON. 10-06 Permette di abilitare la auto calibrazione. 10-07 Permette di scegliere con quale sonda settare la regolazione della stufa: -SONDA LOCALE: sonda a bordo stufa e connessa alla scheda madre. -SONDA RADIO: sonda posizionata sul radicomando.

"direzione e coordinamento della Ferroli spa" La ditta si riserva di apportare in qualsiasi momento, senza preavviso alcuno, eventuali modifiche tecniche od estetiche ai prodotti. I disegni, le misure, gli schemi ed ogni altra configurazione, sono qui riportati solo a scopo esemplificativo.35 PUPILLA - PUPILLA LUX

"direzione e coordinamento della Ferroli spa"

Brasero sucio Brasero limpio Portabrasero limpio
