EXP26U759CW - Condizionatore ELECTROLUX - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Condizionatore d'aria portatile
Marca	Electrolux
Modello	EXP26U759CW
Refrigerante	R290 (infiammabile)
Alimentazione elettrica	220-240 V~, 50 Hz, 10 A
Modalità operative	Raffreddamento, Riscaldamento, Deumidificazione, Ventilazione, Auto, Sleep
Velocità della ventola	Min, Media, Max, Auto
Timer integrato	Sì (programmazione fino a 24h)
Oscillazione automatica	Sì
Connettività WiFi	Sì (2.4 GHz, 15.72 dBm)
Connettività Bluetooth	Sì (integrazione)
App mobile	Electrolux (iOS/Android)
Pulizia del filtro	Ogni 2 settimane, lavabile in acqua a 40°C
Scarico condensa	Continua (tubo da giardino) o manuale tramite tappo inferiore
Codici di errore	AS, ES, L3, P1, E4
Blocco bambini	Sì (tasto MODE 5s)
Lunghezza del tubo di scarico	38 cm (estensibile a 150 cm)
Accessori inclusi	Adattatori A e B, tubo di scarico
Intervallo di temperatura (raffreddamento)	16-35°C
Intervallo di temperatura (riscaldamento)	5-27°C
Fusibile	250 V, 3,15 A (ceramica)

Domande frequenti - EXP26U759CW ELECTROLUX

Come pulire il filtro dell'aria?

Spegnere e scollegare l'apparecchio. Rimuovere i filtri dell'aria superiore e inferiore. Pulirli con un aspirapolvere o lavarli in acqua calda (max 40°C) con un detergente delicato. Sciacquare accuratamente e lasciare asciugare completamente prima di reinserirli. Quindi premere il pulsante Reset filtro per spegnere la spia.

Cosa fare se viene visualizzato il codice P1?

Il codice P1 indica che il vassoio inferiore è pieno di acqua di condensa. Spegnere e scollegare l'apparecchio. Spostarlo con cautela in un luogo di scarico, rimuovere il tappo di scarico inferiore e lasciare defluire l'acqua. Reinserire il tappo e riavviare l'apparecchio. Se l'errore persiste, contattare il servizio assistenza Electrolux.

Come utilizzare il timer?

Per un avvio ritardato, apparecchio in standby: premere Timer, impostare il ritardo con i tasti + o - (a passi di 0,5h fino a 10h, poi 1h fino a 24h), attendere 5 secondi per confermare. Per un arresto ritardato, fare lo stesso durante il funzionamento. Per annullare, premere di nuovo Timer o Accensione/Spegnimento.

Perché l'apparecchio non raffredda abbastanza?

Verificare che il tubo di scarico sia correttamente collegato e non ostruito. Il filtro dell'aria potrebbe essere sporco: pulirlo. Assicurarsi che la temperatura ambiente sia superiore a 16°C. Se si forma ghiaccio sulla batteria, selezionare la modalità Ventilazione per sbrinare. Porte e finestre devono essere chiuse.

Come connettere il condizionatore al WiFi?

Scarica l'app Electrolux. Assicurati che il Bluetooth del telefono sia attivato. Sull'apparecchio, premi il pulsante Accensione/Spegnimento per 5 secondi per avviare l'integrazione. Segui le istruzioni nell'app. La rete WiFi deve essere a 2,4 GHz.

Qual è il significato del codice AS?

Il codice AS indica un guasto del sensore di temperatura ambiente. Contatta il servizio assistenza Electrolux autorizzato per una riparazione.

Come scaricare l'acqua di condensa?

In modalità Deumidificazione o Riscaldamento, utilizzare un tubo da giardino (non incluso): svitare il tappo di scarico corrispondente, collegare il tubo e dirigere l'altra estremità verso uno scarico più basso. Per uno scarico manuale, rimuovere il tappo inferiore e posizionare una vaschetta di raccolta. Dopo lo scarico, rimontare i tappi.

Posso usare il condizionatore senza tubo di scarico?

Solo in modalità Ventilazione (Fan). In modalità Raffreddamento o Riscaldamento, il tubo di scarico è obbligatorio per evacuare l'aria calda/fredda all'esterno. Senza tubo, l'apparecchio non funzionerà correttamente.

Come attivare il blocco bambini?

Premere il pulsante MODE per 5 secondi fino a quando sullo schermo appare 'LC'. Per disattivare, ripetere l'operazione. Ciò impedisce ai bambini di modificare le impostazioni.

Qual è la procedura di stoccaggio invernale?

Scaricare completamente il serbatoio dell'acqua rimuovendo i tappi di scarico inferiore e di scarico continuo. Pulire il filtro dell'aria e lasciarlo asciugare. Riporre l'apparecchio in un luogo fresco e asciutto, al riparo dal sole e dalla polvere. Prima del prossimo utilizzo, verificare che il filtro e i tappi siano in posizione.

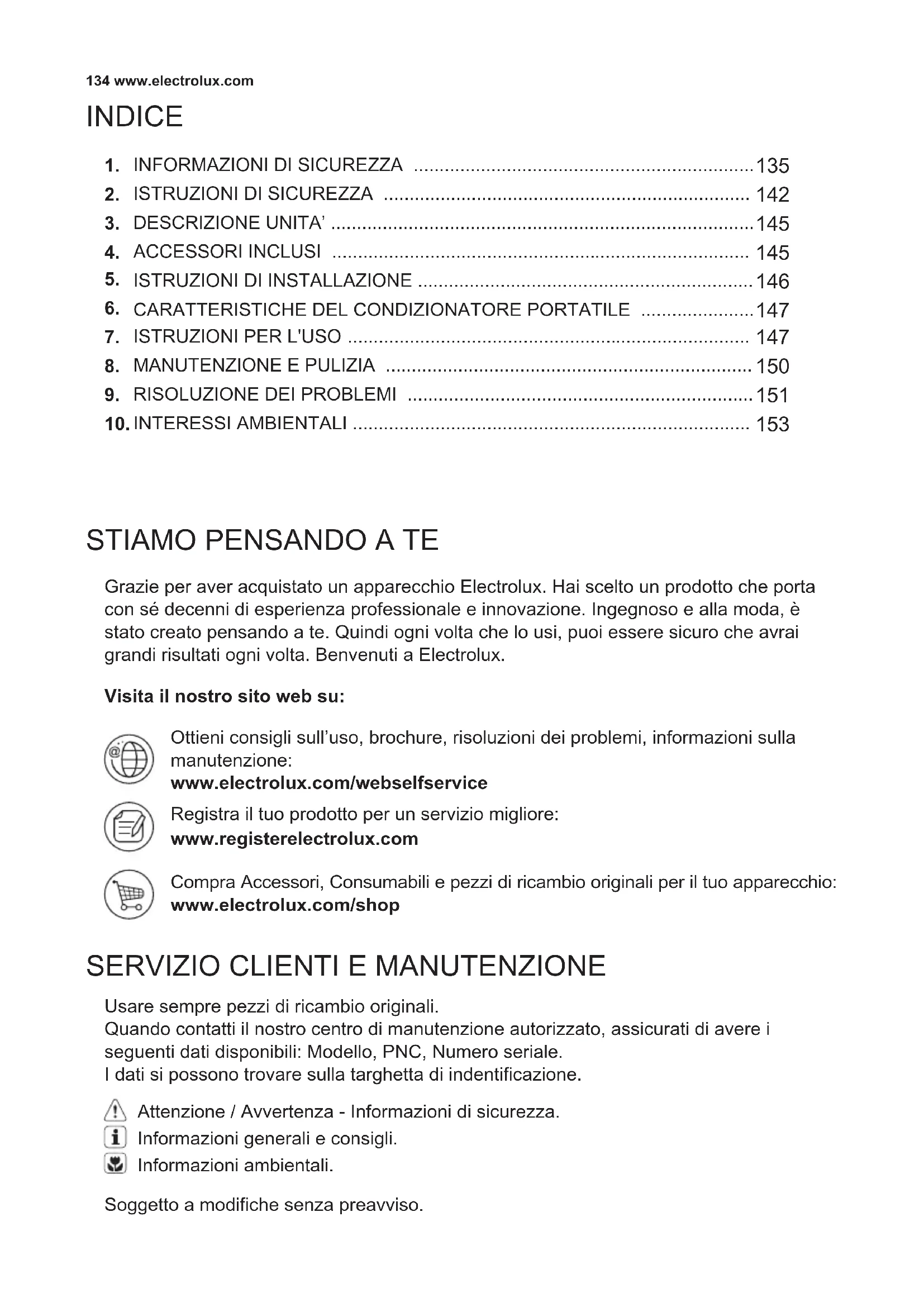

MANUALE UTENTE EXP26U759CW ELECTROLUX

IT Condizionatore portatile

Manuale dell'utente 134-153

1. INFORMAZIONI DI SICUREZZA 135
2. ISTRUZIONI DI SICUREZZA 142
3. DESCRIZIONE UNITA'....145
4. ACCESSORI INCLUSI 145
5. ISTRUZIONI DI INSTALLAZIONE 146
6. CARATTERISTICHE DEL CONDIZIONATORE PORTATILE ....147
7. ISTRUZIONI PER L'USO 147
8. MANUTENZIONE E PULIZIA 150
9. RISOLUZIONE DEI PROBLEMI 151
10. INTERESSI AMBIENTALI 153

Grazie per aver acquistato un apparecchio Electrolux. Hai scelto un prodotto che porta con sé decenni di esperienza professionale e innovazione. Ingegnoso e alla moda, è stato creato pensando a te. Quindi ogni volta che lo usi, puoi essere sicuro che avrai grandi risultati ogni volta. Benvenuti a Electrolux.

Visita il nostro sito web su:

Ottieni consigli sull'uso, brochure, risoluzioni dei problemi, informazioni sulla manutenzione:

www.electrolux.com/webselfservice

Registra il tuo prodotto per un servizio migliore:

www.registerelectrolux.com

Compra Accessori, Consumabili e pezzi di ricambio originali per il tuo apparecchio:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Usare sempre pezzi di ricambio originali.

Quando contatti il nostro centro di manutenzione autorizzato, assicurati di avere i seguenti dati disponibili: Modello, PNC, Numero seriale.

I dati si possono trovare sulla targhetta di indentificazione.

Attenzione / Avvertenza - Informazioni di sicurezza.

Informazioni generali e consigli.

Informazioni ambientali.

Soggetto a modifiche senza preavviso.

1. ⚠️ INFORMAZIONI DI SICUREZZA

Simbolo Nota Spiegazione
	ATTENZIONE	Questo simbolo indica che questo apparecchio utilizza un refrigerante infiammabile. Se il refrigerante perde ed è esposto a una fonte di accensione esterna, c'è il rischio di incendio.
	AVVERTENZA	Questo simbolo indica che il manuale operativo deve essere letto attentamente.
	AVVERTENZA	Questo simbolo indica che il personale addetto all'assistenza deve maneggiare questa apparecchiatura facendo riferimento al manuale di installazione.
	AVVERTENZA	Questo simbolo indica che sono disponibili informazioni come il manuale d'uso o il manuale di installazione.

ATTENZIONE!

• Quest'apparecchio può essere usato dai bambini di 8 anni e oltre e da persone con ridotte capacità fisiche, mentali o sensoriali o con mancanza di esperienza e conoscenza se sono supervisionati o istruiti riguardo l'uso dell'applicazione in modo sicuro e consapevole dei pericoli.
• La pulizia e la manutenzione dell'utente non possono essere effettuate dai bambini senza supervisione. I bambini non devono giocare con l'unità.
• Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persone parimente qualificate per evitare pericoli.

Questo manuale spiega l'uso corretto del tuo nuovo condizionatore d'aria portatile. Leggere attentamente questo manuale prima di utilizzare il prodotto. Questo manuale deve essere conservato in un luogo sicuro per una comoda consultazione.

AVVERTENZA!

- Contatta il tecnico di manutenzione autorizzato per la riparazione o la manutenzione di quest'unità.

- Contatta l'installatore per l'installazione di quest'unità.

- Il condizionatore d'aria portatile non è destinato all'uso da parte di bambini piccoli di persone inferme senza supervisione.

- I bambini piccoli devono essere sorvegliati per assicurarsi che non giochino con il condizionatore d'aria portatile.

- Ci sono regole del consiglio locale per quanto riguarda i livelli di rumore massimi consentiti emessi dai condizionatori d'aria.

- Se il cavo di alimentazione deve essere sostituito, i lavori di sostituzione devono essere eseguiti solo da personale autorizzato.

- Il lavoro di installazione deve essere eseguito in conformità con le normative nazionali sul cablaggio solo da personale autorizzato (se applicabile). Un collegamento errato può causare surriscaldamento e incendi.

- Fare attenzione a non intrappolare le dita sulla ventola durante la regolazione dell'oscillazione delle lamelle orizzontali.

- Il fusibile è 250V 3,15A, di tipo ceramico.

- La pulizia e la manutenzione dell'utente non possono essere effettuate dai bambini senza supervisione. Attenzione che i refrigeranti potrebbero essere inodori.

1.1 Note importanti

1. Non utilizzare l'unità senza il filtro dell'aria.

2. Non utilizzare l'unità vicino a fonti di calore o fiamme libere.

3. Non esporre l'unità all'esterno alla luce solare diretta e alla pioggia.

4. Conservare o spostare sempre l'unità in posizione verticale.

5. Non coprire l'apparecchio durante il funzionamento o subito dopo l'uso.

6. Scaricare sempre la condensa prima di riporre l'unità.

1.2 Punti da ricordare quando si usa il condizionatore portatile

AVVERTENZA!

Avvertenze per l'uso

- Non modificare nessuna parte di questo prodotto. - Non inserire nulla in nessuna parte dell'unità.

- Assicurarsi che l'alimentatore utilizzato abbia una tensione nominale adeguata. Utilizzare solo un'alimentazione di rete da 220 - 240 V, 50 Hz, 10 A. L'uso di un alimentatore con una tensione nominale impropria può causare danni all'unità e possibilmente incendi.

- Utilizzare sempre un interruttore automatico o un fusibile antideflagranti con un amperaggio adeguato. Non utilizzare in nessun caso fili, spine o altri oggetti al posto di un fusibile adeguato.

- In caso di qualsiasi anomalia con il condizionatore portatile (es. odore di bruciato), non staccare direttamente la spina, aprire prima la finestra per la ventilazione, quindi spegnere l'unità e scollegare l'alimentazione.

AVVERTENZA!

Avvertenza per il cavo di alimentazione

- Questa spina di alimentazione deve essere inserita solo in una presa a muro adeguata. Non utilizzare insieme a prolunghe.

- Spingere saldamente la spina di alimentazione nella presa e assicurarsi che non sia allentata.

- Non tirare, deformare o modificare il cavo di alimentazione, né immergerlo in acqua. Tirare o utilizzare in modo improprio il cavo di alimentazione può causare danni all'unità e provocare scosse elettriche.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un suo agente di manutenzione o da persona parimente qualificata per evitare pericoli. Utilizzare solo il

cavo di alimentazione specificato dal produttore per la sostituzione.

- Quest'apparecchio deve essere collegato a terra. Quest'apparecchio è dotato di un cavo con un filo di terra. La spina deve essere inserita in una presa correttamente installata e dotata di messa a terra. Non tagliare o rimuovere in nessun caso il pin quadrato con messa a terra (solo per il Regno Unito) da questa spina.

Spina Scheda di messa a terra

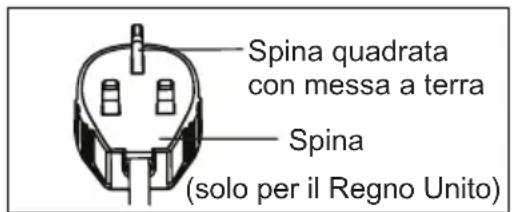

Spina quadrata con messa a terra Spina (solo per il Regno Unito)

Spina con messa a terra Spina (solo per la Svizzera)

1.3 Precauzioni d'uso

• Assicurarsi di spegnere l'unità e scollegare il cavo di alimentazione prima di eseguire qualsiasi operazione di manutenzione o pulizia.
• Non posizionare l'unità vicino a fonti di calore o fiamme libere durante la sostituzione dei filtri.
• Non spruzzare o versare acqua direttamente sull'unità. L'acqua può causare scosse elettriche o danni alle apparecchiature.
• Lo scarico deve essere eseguito ogni volta che si sposta il condizionatore d'aria. Se rimane dell'acqua nel serbatoio, potrebbe fuoriuscire durante lo spostamento.

• Per garantire un corretto drenaggio, il tubo di drenaggio non deve presentare piegature e non deve essere sollevato durante la modalità a secco o la modalità di riscaldamento. Se il tubo è piegato o sollevato, l'acqua scaricata potrebbe fuoriuscire nella stanza.

• La temperatura intorno al tubo di scarico non deve essere inferiore al punto di congelamento durante l'uso. L'acqua scaricata può congelare all'interno del tubo, provocando il traboccamento dell'acqua all'interno dell'unità nella stanza.

• Non ostruire l'uscita dell'aria di scarico con ostacoli. Le prestazioni di raffreddamento possono essere ridotte o interrompersi completamente.
• Fornire un dispositivo di corrente residua (RCD) antideflagrante per la protezione da scosse elettriche in conformità con gli standard britannici e le regole di cablaggio.
• L'esposizione al flusso d'aria diretto per un lungo periodo di tempo potrebbe essere pericolosa per la salute. Non esporre gli occupanti, gli animali domestici o le piante al flusso d'aria diretto per lunghi periodi di tempo.
• Non utilizzare questo condizionatore d'aria portatile per scopi speciali non specificati (ad es. conservazione di dispositivi di precisione, cibo, animali domestici, piante e oggetti d'arte). L'utilizzo in questo modo potrebbe danneggiare tale proprietà.
• Non utilizzare mezzi per accelerare il processo di sbrinamento o per pulire, diversi da quelli consigliati dal produttore.
• L'apparecchio deve essere conservato in un locale senza fonti di accensione in funzione continua (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).
  • Non forare o bruciare.
• Deve essere rispettata la conformità alle normative nazionali sul gas.
• Tenere le aperture di ventilazione libere da ostruzioni.

NOTA: VERIFICARE SULLA PIASTRA IL TIPO DI GAS REFRIGERANTE UTILIZZATO NELL'APPARECCHIO.

ATTENZIONE!

Informazioni specifiche sugli apparecchi con gas refrigerante R290.

• Leggere attentamente tutte le avvertenze.
• Durante lo sbrinamento e la pulizia dell'apparecchio, non utilizzare strumenti diversi da quelli consigliati dalla ditta produttrice.
• L'apparecchio deve essere conservato in un locale senza fonti di accensione in funzione continua (ad esempio: fiamme libere, un apparecchio a gas in funzione o un riscaldatore elettrico in funzione).

• Non forare o bruciare.

- I gas refrigeranti possono essere inodori.

- Quest'apparecchio contiene un certo numero di grammi (vedere l'etichetta dei dati tecnici sul retro dell'unità) di gas refrigerante R290.

- L'R290 è un gas refrigerante conforme alle direttive europee sull'ambiente. Non forare nessuna parte del circuito frigorifero.

- Se l'apparecchio viene installato, utilizzato o immagazzinato in un'area non ventilata, il locale deve essere progettato in modo da prevenire l'accumulo di perdite di refrigerante con conseguente rischio di incendio o esplosione dovuto all'accensione del refrigerante causata da stufe elettriche, stufe o altre fonti di accensione.

- L'apparecchio deve essere immagazzinato in modo da evitare guasti meccanici.

- I soggetti che operano o operano sul circuito frigorifero devono essere muniti di idonea certificazione rilasciata da un ente accreditato che garantisca la competenza nella gestione dei refrigeranti secondo una specifica valutazione riconosciuta da associazioni del settore.

- Le riparazioni devono essere eseguite in base alle raccomandazioni dell'azienda produttrice. La manutenzione e le riparazioni che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione di una persona specifica nell'uso di refrigeranti infiammabili.

1.4 Ulteriori informazioni

Trasporto di apparecchiature contenenti refrigeranti infiammabili

Vedi regolamento di trasporto.

Marcatura di apparecchiature mediante segnaletica

Vedi le normative locali.

Smaltimento di apparecchiature che utilizzano refrigeranti infiammabili

Vedi le normative nazionali.

Stoccaggio di attrezzature/apparecchiature

Lo stoccaggio dell'attrezzatura deve essere conforme alle istruzioni del produttore.

Stoccaggio di attrezzature imballate (invendute).

La protezione dell'imballaggio di stoccaggio deve essere realizzata in modo tale che i danni meccanici all'apparecchiatura all'interno dell'imballaggio non provochino una perdita della carica di refrigerante. Il numero massimo di apparecchiature che possono essere conservate insieme sarà determinato dalle normative locali.

2. ISTRUZIONI DI SICUREZZA

2.1 Note sul funzionamento

• Attendere 4 minuti affinché il compressore riprenda il raffreddamento. Se si spegne il condizionatore d'aria e lo si riavvia immediatamente, attendere 4 minuti affinché il compressore riprenda il raffreddamento. C'è un dispositivo elettronico nell'unità che mantiene il compressore spento per 4 minuti per sicurezza.
• In caso di interruzione di corrente durante l'uso, attendere 4 minuti prima di riavviare l'unità. Dopo aver ripristinato l'alimentazione, riavviare il condizionatore d'aria portatile. Se l'alimentazione è rimasta spenta per meno di quattro minuti, assicurarsi di attendere almeno quattro minuti prima di riavviare l'unità. Se si riavvia il condizionatore d'aria entro quattro minuti, un dispositivo di protezione nell'unità può causare lo spegnimento del compressore. Questo dispositivo di protezione impedirà il raffreddamento per circa 5 minuti. Qualsiasi impostazione precedente verrà annullata e l'unità tornerà all'impostazione iniziale.
• Quando si spegne l'unità in modalità raffreddamento, il compressore si spegnerà immediatamente e il motore della ventola superiore/inferiore si fermerà dopo 5 secondi. Se si passa dalla modalità di raffreddamento a quella di ventilazione, il compressore si spegnerà immediatamente e il motore della ventola inferiore smetterà di funzionare dopo 5 secondi. Se si passa dalla modalità di riscaldamento a quella di ventilazione, il compressore si spegnerà immediatamente e il motore della ventola inferiore smetterà di funzionare dopo 30 secondi.
• Funzionamento a bassa temperatura: La tua unità si sta congelando? Il congelamento può verificarsi quando l'unità è impostata vicino a 18°C in condizioni di bassa temperatura ambiente, specialmente di notte. In queste condizioni, un ulteriore calo di temperatura può causare il congelamento dell'unità. L'impostazione dell'unità a una temperatura più alta ne eviterà il congelamento.

• La modalità a secco riduce la temperatura ambiente. L'aria calda verrà espulsa dall'uscita dell'aria di scarico, ma ciò è normale e non indica un problema con l'unità.

• Questo condizionatore d'aria portatile soffia l'aria calda generata dall'unità all'esterno della stanza tramite il tubo di scarico mentre è in modalità raffreddamento. Nel frattempo, la stessa quantità d'aria entrerà nella stanza dall'esterno attraverso eventuali aperture della stanza.

• Qualsiasi persona coinvolta nel lavoro o nell'irruzione in un circuito del refrigerante deve essere in possesso di un certificato in corso di validità rilasciato da un'autorità di valutazione accreditata nel settore, che autorizza la propria competenza a gestire i refrigeranti in sicurezza in conformità con una specifica di valutazione riconosciuta dal settore.
• La manutenzione deve essere eseguita solo come raccomandato dal produttore dell'apparecchiatura. La manutenzione e la riparazione che richiedono l'assistenza di altro personale qualificato devono essere eseguite sotto la supervisione della persona competente nell'uso di refrigeranti infiammabili.
• L'intervallo di temperatura di lavoro del condizionatore d'aria portatile è 16-35°C (60-95°F) in modalità di raffreddamento; 5-27°C (41-80°F) in modalità riscaldamento.
• WiFi Frequenza di lavoro e potenza massima in uscita: 2412-2472 MHz, 15,72dBm

Per prevenire lesioni all'utente o ad altre persone e danni materiali, è necessario seguire le seguenti istruzioni.

Un funzionamento errato dovuto all'ignoranza delle istruzioni può causare danni o danni.

La gravità è classificata dalle seguenti indicazioni:

ATTENZIONE!

Questo simbolo indica la possibilità di morte o lesioni gravi.

AVVERTENZA!

Questo simbolo indica la possibilità di lesioni o danni materiali.

Di seguito sono riportati i significati dei simboli utilizzati in questo manuale:

Questo simbolo indica di non farlo mai.

Questo simbolo indica di farlo sempre.

2.2 Avvertimenti durante l'uso

ATTENZIONE!

Attenzione Significato
Collegare correttamente la spina di alimentazione	In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa dell'eccessiva generazione di calore
Non azionare o fermare l'unità inserendo o estraendo la spina di alimentazione	In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa della generazione di calore
Non danneggiare o utilizzare un cavo di alimentazione non specificato	In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, o da un centro di manutenzione autorizzato o da persona parimente qualificata per evitare pericoli.
Non modificare la lunghezza del cavo di alimentazione né condividere la presa con altri apparecchi	In caso contrario, potrebbe causare scosse elettriche, incendi ed esplosioni a causa della generazione di calore
Non operare con le mani bagnate o in ambienti umidi	Potrebbe causare una scossa elettrica.
Non dirigere il flusso d'aria verso gli occupanti della stanza	Questo potrebbe danneggiare la tua salute
Assicurare sempre una messa a terra efficace	Una messa a terra in modo sbagliato può essere causa di scosse elettriche.
Non permettere all'acqua di entrare nelle parti elettriche	Potrebbe causare guasti all'unità o scosse elettriche
Installare sempre un interruttore automatico e un circuito di alimentazione dedicato	L'installazione scorretta potrebbe causare scosse elettriche, incendi ed esplosioni
Scollegare l'unità se fuoriescono suoni, odori o fumo strani	Potrebbe causare scosse elettriche, incendi ed esplosioni
Non utilizzare la presa se è allentata o danneggiata	Potrebbe causare scosse elettriche, incendi ed esplosioni
Non aprire l'unità durante il funzionamento	Potrebbe causare scosse elettriche, incendi ed esplosioni
Tieni lontane le armi da fuoco Potrebbe causare incendi ed esplosioni
Non utilizzare il cavo di alimentazione vicino ad apparecchi di riscaldamento	Potrebbe causare scosse elettriche, incendi ed esplosioni
Non utilizzare il cavo di alimentazione vicino a gas infiammabili o combustibili, come benzina, benzene, diluenti, ecc.	Potrebbe causare scosse elettriche, incendi ed esplosioni
Ventilare la stanza prima di mettere in funzione il condizionatore d'aria se c'è una perdita di gas da un altro apparecchio	Potrebbe causare esplosioni, incendi e ustioni
Non smontare o modificare l'unità Potrebbe causare guasti e scosse elettriche

AVVERTENZA!

Avvertenza Significato
Quando il filtro dell'aria deve essere rimosso, non toccare le parti metalliche dell'unità	Può causare lesioni.
Non pulire il condizionatore d'aria con l'acqua.	L'acqua può entrare nell'unità e degradare l'isolamento. Potrebbe causare una scossa elettrica.
Ventilare bene la stanza se usata insieme a una stufa, ecc.	Potrebbe verificarsi una carenza di ossigeno
Quando l'unità deve essere pulita, spegnere e spegnere l'interruttore	Non pulire l'unità quando è accesa poiché potrebbe causare incendi, esplosioni e scosse elettriche, potrebbe causare lesioni
Non posizionare un animale domestico o una pianta da appartamento dove sarà esposto al flusso d'aria diretto	Questo potrebbe ferire l'animale o la pianta
Non utilizzare per scopi speciali Non utilizzare questo condizionatore portatile per conservare dispositivi di precisione, cibo, animali domestici, piante e oggetti d'arte. Può causare un deterioramento della qualità, ecc.
Interrompere il funzionamento e chiudere la finestra in caso di temporale o ciclone	Il funzionamento con le finestre aperte può causare la bagnatura dell'interno e l'ammollo dei mobili domestici
Tenere la spina per la testa della spina di alimentazione quando la si estrae	Potrebbe causare scosse elettriche e danni
Spegnere l'interruttore di alimentazione principale quando non si utilizza l'unità per molto tempo	Potrebbe causare guasti al prodotto o incendi ed esplosioni
Non posizionare ostacoli intorno alle prese d'aria o all'interno dell'uscita dell'aria	Potrebbe causare guasti all'apparecchio o incidenti
Inserire sempre i filtri in modo sicuro. Pulire il filtro una volta ogni due settimane	Il funzionamento senza filtri può causare guasti
Non utilizzare detersivi aggressivi come cera o diluenti, utilizzare un panno morbido	L'aspetto può essere deteriorato a causa del cambiamento di colore del prodotto o del graffio della sua superficie
Non posizionare oggetti pesanti sul cavo di alimentazione e assicurarsi che il cavo non sia compresso	Pericolo di incendio, esplosione o scossa elettrica
Non bere acqua presa dal condizionatore.	Contiene contaminanti e potrebbe farti ammalare
Prestare attenzione durante il disimballaggio e l'installazione	Gli spigoli vivi potrebbero causare lesioni
Se l'acqua entra nell'unità, spegnere l'unità dalla presa di corrente e spegnere l'interruttore automatico. Isolare l'alimentazione staccando la spina di alimentazione e contattare un tecnico dell'assistenza qualificato	Potrebbe causare scosse elettriche e danni

3. DESCRIZIONE UNITA'

1 2 3 4 12

1 Ricevitore di segnale
2 Uscita aria ambiente
3 Pannello di controllo
4 Maniglie di trasporto (entrambi i lati)
5 Presa d'aria
6 Uscita di scarico continua (Modalità a secco)

6 9 10 11 5 7 8

7 Uscita di scarico continua (Modalità pompa di calore)
8 Scarico inferiore
9 Scarico dell'aria
10 Presa della spina di alimentazione
11 Cavo di alimentazione
12 Ruote

PARTI NOME PARTE QUANTITA'
1	Adattatore A, Condotto di scarico, Adattatore B (bocca piatta),	1 set
2	Tubo flessibile di scarico 1 pz

• Verificare che tutti gli accessori siano inclusi nella confezione e fare riferimento alle istruzioni di installazione per il loro utilizzo.

ACCESSORI OPZIONALI

www.electrolux.com

5. ISTRUZIONI DI INSTALLAZIONE

5.1 Scarico aria calda

In modalità Raffreddamento, l'unità deve essere posizionata vicino a una finestra oa un'apertura in modo che l'aria calda di scarico possa essere convogliata all'esterno. Posizionare prima l'unità su un pavimento piatto e assicurarsi che vi sia uno spazio minimo di 50 cm attorno all'unità e che sia vicino a una presa di corrente.

1. Estendere entrambi i lati del tubo (Fig. 1) e avvitare il tubo all'adattatore A (Fig. 2).

Estendere il lato del tubo (Fig. 1)

A 1 2 (Fig. 2)

1. Estendere l'altro lato del tubo e avvitarlo all'adattatore B (Fig. 3).

2 B ← 1 (Fig. 3)

1. Blocca l'adattatore A nell'unità. (Fig. 4)

Blocco (Fig. 4)

1. Aprire la finestra e posizionare l'adattatore B attraverso la fessura. (Fig. 5)

Nota: Se bisogna installare il kit finestra, consulta il Manuale di istruzioni kit finestra.

Il tubo può essere esteso dalla sua lunghezza originale di 38 cm fino a 150 cm, ma è meglio mantenere la lunghezza al minimo per l'efficienza. Assicurarsi inoltre che il tubo non presenti curve strette o cedimenti. (Fig. 6)

1 Visualizza temperatura/ora
2 Accensione/spegnimento
3 Timer
4 Oscillazione della griglia
5 Selezione modalità
6 Regola la temperatura o il timer

7 Velocità ventola (Non disponibile in modalità Auto o Asciutto)
8 Reset filtro
9 Sleep (Disponibile solo in modalità Auto, Raffreddamento o Riscaldamento)
10 Indicatore WiFi
11 Indicatore del programma

7. ISTRUZIONI PER L'USO

Alcune delle seguenti istruzioni possono essere utilizzate solo tramite il Pannello di controllo.

7.1 Uso del pannello di controllo

Accensione/spegnimento

Accendere l'unità toccando delicatamente l'icona ON/OFF "①" sul pannello di controllo dell'unità.

Modalità riscaldamento (su alcuni modelli)

In questa modalità, è NECESSARIO utilizzare il tubo adattatore di scarico.

1. Premere il pulsante "MODE" finché l'indicatore "Heat" non si accende.
2. Premere il pulsante "velocità ventola" per scegliere la velocità della ventola tra le seguenti velocità della ventola:
3. Premere il pulsante “−” o “+” per scegliere la temperatura desiderata.
4. Tubo di scarico collegato. Vedere sezione 7.3 Drenaggio.

$$ " \text { Auto }" \rightarrow " \text { Min }" \rightarrow " \text { Mid }" \rightarrow " \text { Max }" \rightarrow " \text { Auto }". $$

Modalità di raffreddamento

In questa modalità, è NECESSARIO utilizzare il tubo adattatore di scarico.

1. Premere il pulsante "MODE" finché l'indicatore della modalità di raffreddamento non si accende.
2. Premere il pulsante "velocità ventola" per scegliere la velocità della ventola tra le seguenti velocità della ventola:
3. Premere il pulsante “—” o “+” per scegliere la temperatura desiderata.

$$ " \text { Auto }" \to " \text { Min }" \to " \text { Mid }" \to " \text { Max }" \to " \text { Auto }". $$

Non è necessario utilizzare il tubo di scarico in modalità “raffreddamento”.

Modalità a secco

Premere il pulsante "MODE" finché l'indicatore della modalità a secco non si accende. Lo schermo visualizza la temperatura ambiente.

Allo stesso tempo, l'indicatore della ventola "Min" si illumina.

Nota: In questa modalità non è possibile selezionare la velocità della ventola.

Modalità ventilatore

In questa modalità non è necessario utilizzare il tubo di scarico o il tubo di drenaggio.

1. Premere il pulsante "MODE" finché l'indicatore della modalità ventilatore non si accende.
2. Premere il pulsante "velocità ventola" per scegliere la velocità della ventola desiderata.
3. Il ventilatore funzionerà alla velocità selezionata e il display visualizzerà la temperatura ambiente.

Nota: La velocità della ventola non può essere modificata in modalità Auto o A secco.

Modalità automatica

Tenere sempre collegato il tubo di scarico in questa modalità.

Quando si imposta il condizionatore d'aria in modalità automatica, selezionerà automaticamente il raffreddamento, il riscaldamento (non applicabile per i modelli di solo raffreddamento) o il funzionamento solo della ventola a seconda della temperatura selezionata e della temperatura ambiente. Il condizionatore d'aria controllerà automaticamente la temperatura ambiente per raggiungere la temperatura desiderata. In modalità Auto, non è possibile selezionare la velocità della ventola.

1. Premere il pulsante "MODE" finché l'indicatore della "modalità Automatica" non si illumina.

Dopo aver selezionato la “modalità Automatica”, l'unità funzionerà automaticamente in base alla temperatura effettiva dell'aria ambiente.

Modalità Timer

Il timer può essere utilizzato per programmare l'inizio e la fine del funzionamento.

- Come ritardare l'avvio Collegare l'unità, in modo che l'unità vada in standby.

Premere il pulsante "Timer", quindi l'indicatore del timer si accenderà e il numero di ore sullo schermo mostrerà "0.0".

Tocca o tieni premuto PIÙ “+” o MENO “-” per modificare il timer di avvio ritardato con incrementi di 0,5 ore fino a 10 ore, quindi con incrementi di 1 ora fino a 24 ore.

Premere nuovamente il pulsante "Timer" entro 5 secondi, si uscirà direttamente dall'impostazione del timer.

Dopo 5 secondi, la funzione timer è abilitata e l'indicatore del timer si accende. Il controllo eseguirà il conto alla rovescia del tempo rimanente fino all'avvio. L'unità si avvierà nella modalità precedentemente impostata.

Per annullare l'impostazione, premere nuovamente il pulsante "Timer" e il display mostrerà il tempo rimanente. Premere nuovamente il pulsante "Timer" per annullare, l'indicatore del timer si spegnerà. È inoltre possibile annullare l'impostazione premendo il pulsante "on/off".

- Come ritardare lo spegnimento È possibile ritardare lo spegnimento quando l'unità è accesa.

Premere il pulsante "Timer", quindi l'indicatore del timer si accenderà e il numero di ore sullo schermo mostrerà "0.0".

Tocca o tieni premuto PIÙ “+” o MENO “-” per modificare il timer d'interruzione ritardata con incrementi di 0,5 ore fino a 10 ore, quindi con incrementi di 1 ora fino a 24 ore. Premere nuovamente il pulsante “Timer” entro 5 secondi, si uscirà direttamente dall'impostazione del timer.

Dopo 5 secondi, la funzione timer è abilitata, il display mostrerà di nuovo la temperatura e l'indicatore del timer si accenderà.

Il controllo eseguirà il conto alla rovescia del tempo rimanente fino allo spegnimento.

Per annullare l'impostazione, premere nuovamente il pulsante "Timer" e il display mostrerà il tempo rimanente. Premere nuovamente il pulsante "Timer" per annullare, l'indicatore del timer si spegnerà. È inoltre possibile annullare l'impostazione premendo il pulsante "on/off".

Modo Sleep

L'attivazione di questa funzione ti darà una temperatura confortevole e ti aiuterà a risparmiare energia.

Solo quando l'unità è in modalità Raffreddamento, Riscaldamento o Auto, è possibile premere il pulsante "sleep" per far funzionare l'unità in modalità Sleep.

Funzione oscillazione della griglia

Premere il pulsante “Oscillazione della griglia” per attivare la funzione oscillazione della griglia, il deflettore sul pannello superiore oscillerà su e giù.

Premere di nuovo questo pulsante per disabilitare la funzione di oscillazione della griglia.

Reset filtro

Quest'indicatore ricorda di pulire il filtro dell'aria (vedere Cura e pulizia) per un funzionamento più efficiente.

L'indicatore del filtro si illuminerà dopo 250 ore di funzionamento. Per resettare

dopo aver pulito il filtro, premere il pulsante "reset filtro", quindi l'indicatore "filtro" si spegnerà.

Blocco bambini

Attivare il blocco bambini premendo il pulsante "MODE" per 5 secondi, fino a quando il display mostra "LC". Per disattivare il blocco bambini, premere nuovamente il pulsante "MODE" per 5 secondi.

WiFi

L'unità è dotata di un modulo WiFi. Quando l'unità è connessa al Wi-Fi domestico, quest'icona " Warsaw" si accenderà.

Se l'icona lampeggia, indica una temporanea perdita di connettività WiFi - fare riferimento all'App Electrolux per maggiori dettagli.

Per avviare manualmente il processo di onboarding.

Premere “①” per 5 secondi.

Nota: Scarica la nostra app Electrolux e segui le istruzioni dettagliate per l'onboarding per connettere il climatizzatore all'app.

Bluetooth

L'unità utilizza il Bluetooth durante l'onboarding. Assicurati di aver attivato il Bluetooth del tuo telefono cellulare per connettere il climatizzatore all'app.

Programmatore

Mostra un evento pianificato dall'app in esecuzione.

7.2 Codice guasto

Se il display visualizza "AS", il sensore di temperatura ambiente è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato.

Se il display visualizza "ES", il sensore di temperatura dell'evaporatore è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato.

Se il display visualizza "L3", il motore del ventilatore CC del condensatore è guasto. Contatta il tuo Centro Assistenza Electrolux Autorizzato.

Se il display visualizza "P1", il vassoio inferiore è pieno. Spegnere e scollegare l'unità, quindi spostare con attenzione l'unità in un punto di scarico. Rimuovere il tappo di scarico inferiore e lasciare defluire l'acqua. Riavviare l'unità finché il simbolo "P1" non scompare. Se l'errore si ripete, chiamare l'assistenza.

Se il display visualizza "E4", la comunicazione tra la scheda del display e la scheda di controllo principale è difettosa. Contatta il tuo Centro Assistenza Electrolux Autorizzato.

7.3 Istruzioni scarico

Drenaggio continuo

Durante la modalità Secco o Pompa di calore, sarà necessario un tubo da giardino (venduto separatamente) o un tubo di scarico per drenare la condensa dall'unità. Segui i passaggi seguenti:

• Svitare il tappo di scarico dello scarico continuo (Fig. 8).
• Collegare un'estremità del tubo da giardino (venduto separatamente) o del tubo di scarico all'uscita di scarico, quindi portare l'altra estremità in uno scarico più basso dell'unità (Fig. 9).

(Fig. 8) Tappo di scarico per la modalità A secco Tappo di scarico per la modalità Pompa di calore

(Fig. 9) Tubo da giardino Tubo flessibile di scarico

Nota:

• La condensa può fuoriuscire dopo aver rimosso il tappo di scarico, se l'unità funziona in modalità Raffreddamento o Auto. Quando si desidera rimuovere il tubo da giardino, predisporre una vaschetta raccogligocce (non fornita) per raccogliere la condensa dallo scarico.
• Accertarsi che l'altezza dello scarico e la sezione del tubo di scarico non siano superiori a quelle dell'uscita di scarico, altrimenti lo scarico continuo potrebbe non funzionare correttamente.
• Durante la modalità Raffreddamento o Auto, si consiglia di disabilitare lo scarico continuo riposizionando il tappo di scarico sull'uscita di scarico, per ottenere le massime prestazioni.

Svuotamento della condensa residua all'interno dell'unità durante il rimessaggio invernale.

Posizionare una vaschetta raccogligocce (non fornita) sotto l'uscita di scarico inferiore, quindi estrarre il tappo di scarico per consentire alla condensa di defluire nella vaschetta raccogligocce.

Sostituire il tappo di scarico sull'uscita di scarico continuo quando non fuoriesce condensa.

Posizionare la vaschetta raccogligocce sotto l'uscita di scarico inferiore, quindi rimuovere il tappo di gomma dall'uscita di scarico, per consentire alla condensa di defluire nella vaschetta raccogligocce. Se la vaschetta raccogligocce non riesce a trattenere tutta la condensa, potrebbe essere necessario svuotarla di tanto in tanto.

Sostituire il tappo di scarico sull'uscita di scarico inferiore quando non fuoriesce condensa.

Scarico inferiore Tappo antigoccia Vassoio raccogligocce

Nota: Per assicurarsi che tutti i residui di condensa siano stati rimossi, inclinare l'unità sollevandola leggermente verso l'alto dalla parte anteriore fino a quando non fuoriesce più condensa dall'uscita di scarico.

8. MANUTENZIONE E PULIZIA

Pulisci il tuo condizionatore d'aria portatile di tanto in tanto per mantenerlo come nuovo. Assicurarsi di scollegare l'unità prima della pulizia per evitare scosse o rischi di incendio.

8.1 Pulizia dell'unità

Il mobile e il frontale possono essere spolverati con un panno privo di olio o lavati con un panno inumidito in una soluzione di acqua tiepida e detersivo per piatti liquido delicato.

Non utilizzare mai detergenti aggressivi, cera o lucidante sulla parte anteriore dell'armadio.

Assicurati di strizzare l'acqua in eccesso dal panno prima di strofinare intorno ai comandi. Acqua in eccesso dentro o intorno ai comandi può causare danni al condizionatore portatile.

8.2 Pulizia dei filtri

Per mantenere efficiente il funzionamento del condizionatore d'aria portatile, è necessario pulire i filtri dell'aria ogni due settimane di funzionamento con un aspirapolvere.

1. Rimuovere il filtro dell'aria come mostrato nella figura sottostante.

Estrarre il filtro dell'aria superiore e il filtro dell'aria inferiore.

1. Se i filtri dell'aria sono molto sporchi, è anche possibile lavarli utilizzando acqua calda a una temperatura inferiore a 40°C e detersivo liquido per piatti. Sciacquare accuratamente il filtro e il detersivo per piatti.

Scuotere delicatamente l'acqua in eccesso dal filtro. Assicurarsi che il filtro sia completamente asciutto prima di sostituirlo.

1. Premere il pulsante reset filtri "●" dopo aver pulito i filtri.

Assicurarsi che il filtro sia completamente asciutto prima di sostituirlo.

8.3 Memoria invernale

Se il condizionatore d'aria portatile non verrà utilizzato per un lungo periodo di tempo:

1. Svuotare completamente il serbatoio di raccolta dell'acqua e lasciare il tappo di scarico inferiore e il tappo di gomma per un tempo sufficiente a consentire la fuoriuscita dell'eventuale acqua residua. Una volta che il serbatoio è completamente svuotato e non esce più acqua, reinstallare il tappo di gomma e il tappo.
2. Rimuovere e pulire il filtro, lasciarlo asciugare completamente, quindi reinstallarlo.
3. Conservare il condizionatore d'aria portatile in un luogo fresco e asciutto, lontano dalla luce solare diretta, da temperature estreme, polvere eccessiva e ben ventilato.

Prima di utilizzare nuovamente il condizionatore d'aria portatile:

1. Assicurarsi che il filtro dell'aria e il tappo di scarico siano in posizione.
2. Controllare il cavo per assicurarsi che sia in buone condizioni, senza crepe o danni.
3. Installare il condizionatore portatile come descritto nelle istruzioni per l'uso.

9. RISOLUZIONE DEI PROBLEMI

Questo elenco include problemi comuni che non sono il risultato di difetti di fabbricazione o materiali di questo apparecchio.

Il condizionatore d'aria portatile non funziona.

• Presa a muro scollegata. Spingere saldamente la spina nella presa a muro.
• Fusibile domestico bruciato o interruttore automatico scattato. Sostituire il fusibile con un tipo ritardato o ripristinare l'interruttore automatico.

• L'unità è spenta. Accendere l'unità e impostarla sull'impostazione desiderata.
- Nella finestra del display viene visualizzato il codice di errore P1. Scaricare l'acqua come descritto in 7.3 Sezione drenaggio.
- Temperatura ambiente inferiore alla temperatura impostata (Modalità Raffreddamento) o Temperatura ambiente superiore alla temperatura impostata (Modalità Riscaldamento). Reimpostare la temperatura.

L'aria proveniente dall'unità non è abbastanza fredda.

• Temperatura ambiente inferiore a 16°C. Il raffreddamento potrebbe non avvenire fino a quando la temperatura ambiente non supera i 16°C.
• Ripristinare una temperatura inferiore.
• Spegnere il compressore tramite cambio modalità. Attendere circa 4 minuti e attendere il riavvio del compressore quando impostato in modalità RAFFREDDAMENTO.

Il condizionatore d'aria portatile raffredda ma la stanza è troppo calda.

• Se si forma del ghiaccio sulla serpentina di raffreddamento situata dietro il frontale decorativo, è probabile che la temperatura esterna sia inferiore a 16°C.
• Il filtro dell'aria potrebbe essere sporco. Pulire il filtro. Fare riferimento alla sezione 8 "Manutenzione e pulizia".
• Se si forma del ghiaccio sulla serpentina di raffreddamento dietro l'anteriore decorativo. La temperatura è troppo bassa per il raffreddamento notturno. Per sbrinare la batteria impostare la modalità Ventilatore. Quindi, impostare la temperatura su un'impostazione più alta.
• Condotto di scarico non collegato o ostruito. Vedere 5.1 Sezione di scarico dell'aria calda.

Raffreddamento del condizionatore d'aria portatile, ma la stanza è troppo calda - formazione di ghiaccio sulla serpentina di raffreddamento dietro la parte anteriore decorativa.

• Filtro dell'aria sporco - aria ristretta. Pulire il filtro dell'aria. Fare riferimento alla sezione "8. Manutenzione e pulizia".
• La temperatura è troppo alta. Impostare la temperatura su un'impostazione più bassa.
• Alette direzionali dell'aria posizionate in modo errato. Posizionare le griglie per una migliore distribuzione dell'aria.
• La parte anteriore dell'unità è ostruita da tende, persiane, mobili, ecc.

• limita la distribuzione dell'aria. Eliminare l'ostruzione davanti all'unità.

• Porte, finestre, prese d'aria, ecc. aperte - fuoriesce aria fresca. Chiudere porte, finestre, ecc.

• Unità recentemente accesa in ambiente caldo. Concedi più tempo per rimuovere il “calore immagazzinato” da pareti, soffitto, pavimento e mobili.

Il climatizzatore portatile si accende e si spegne rapidamente.

• Filtro dell'aria sporco - aria ristretta. Pulire il filtro dell'aria.
• Temperatura esterna estremamente calda. Impostare la velocità della VENTOLA su un'impostazione più veloce per portare l'aria attraverso le serpentine di raffreddamento più frequentemente.

Stanza troppo fredda.

- Impostare la temperatura troppo bassa. Aumentare la temperatura impostata.

La temperatura ambiente potrebbe non raggiungere il valore nominale impostato sul display

- Quando si utilizza questo condizionatore d'aria portatile, l'aria calda viene evacuata attraverso il tubo verso l'esterno attraverso il kit finestra. Ciò crea una sottopressione nella stanza, che fa entrare aria dalle stanze vicine/perdite dall'esterno nella stanza. Per questo motivo è normale che non sempre si raggiunga completamente la temperatura target impostata sul display del prodotto.

Impossibile collegarsi al Wi-Fi.

• Verificare che il router Wi-Fi sia connesso, sia acceso e funzioni correttamente controllando che altri apparecchi o il telefono cellulare possano connettersi al router.
• È necessario riavviare il router. Scollegare il router, quindi ricollegalo, prova a riavviare il router. Aspettare qualche minuto e controlla di nuovo.
• Il chip del Wi-Fi nell'unità funziona solo a 2,4 Ghz. Quindi assicurati che il tuo WiFi domestico funzioni con questa larghezza di banda.

10. INTERESSI AMBIENTALI

Riciclare i materiali con il simbolo. 🌐 Riporre l'imballo negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana ea riciclare i rifiuti di apparecchi elettrici ed elettronici.

Non smaltire gli apparecchi contrassegnati dal simbolo con i rifiuti domestici. Restituire il prodotto al centro di riciclaggio locale o contattare l'ufficio municipale.

Il software nell'unità è in parte basato su software libero e open source. Per visualizzare le informazioni complete sul copyright e i termini di licenza applicabili, visitare: https://emtech.delta.electrolux.com/license

Per ulteriori informazioni, visitare www.electrolux.com

SPIS TREŚCI

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA 155
2. INSTRUKCJE BEZPIECZEŃSTWA 162
3. OPIS URZADZENIA 165
4. DOŁĄCZONE AKCESORIA 165
5. INSTRUKCJE MONTAŻU 166
6. CECHY I FUNKCJE KLIMATYZATORA PRZENOŚNEGO .....167
7. INSTRUKCJE OBSŁUGI 167
8. PIELEGNACJA I CZYSZCZENIE 171
9. ROZWIAZYWANIE PROBLEMÓW 172
10. OCHRONA ŚRODOWISKA 173

MYŚLIMY O TOBIE
