MANUALE UTENTE HPA 6 LD Systems

Avete fatto la scelta giusta!

Quest'apparecchio è stato sviluppato e prodotto secondo elevati standard qualitativi che garantiscono un funzionamento regolare per molti anni. Per questo motivo LD Systems, con il suo nome e la pluriennale esperienza, rappresenta un'azienda produttrice di prodotti audio di qualità.

Leggete attentamente Anything manuale d'uso perutilizzare al meglio il vostro nuovo prodotto LD Systems.

Per maggiori informazioni su LD SYSTEMS, consultate la nostra pagina web WWW.LD-SYSTEMS.COM

Introduzione

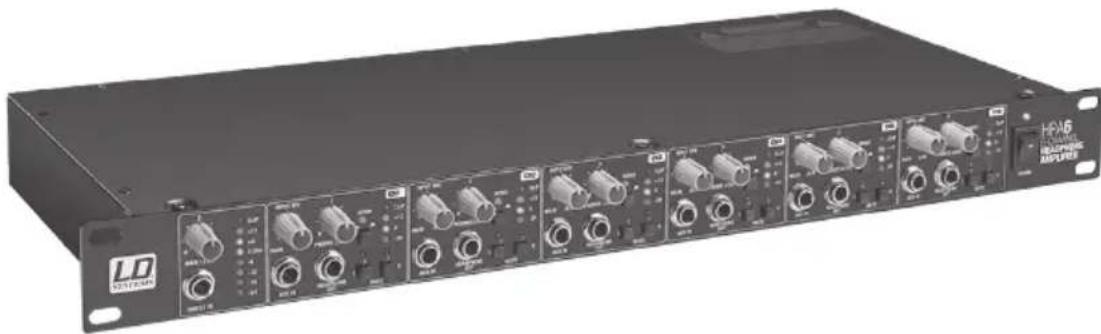

L'HPA6 di LD Systems è un amplificatore 1 U da 19" versatile, con 6 canali independenti per applicazioni in cui è richiesto il monitoraggio audio professionale. Ognuno dei 6 canali dispone di tre uscite per cuffie con presa jack stereo da 6,3 mm, di un'uscita Aux individuale e di un interrottore mono separato. I livelli audio vengono visualizzati sua all'ingresso che sui singoli canali da indicatori di livello con catene di LED.

LD HPA6

AMPLIFICATORE A 6 CANALI PER RACK DA 19"

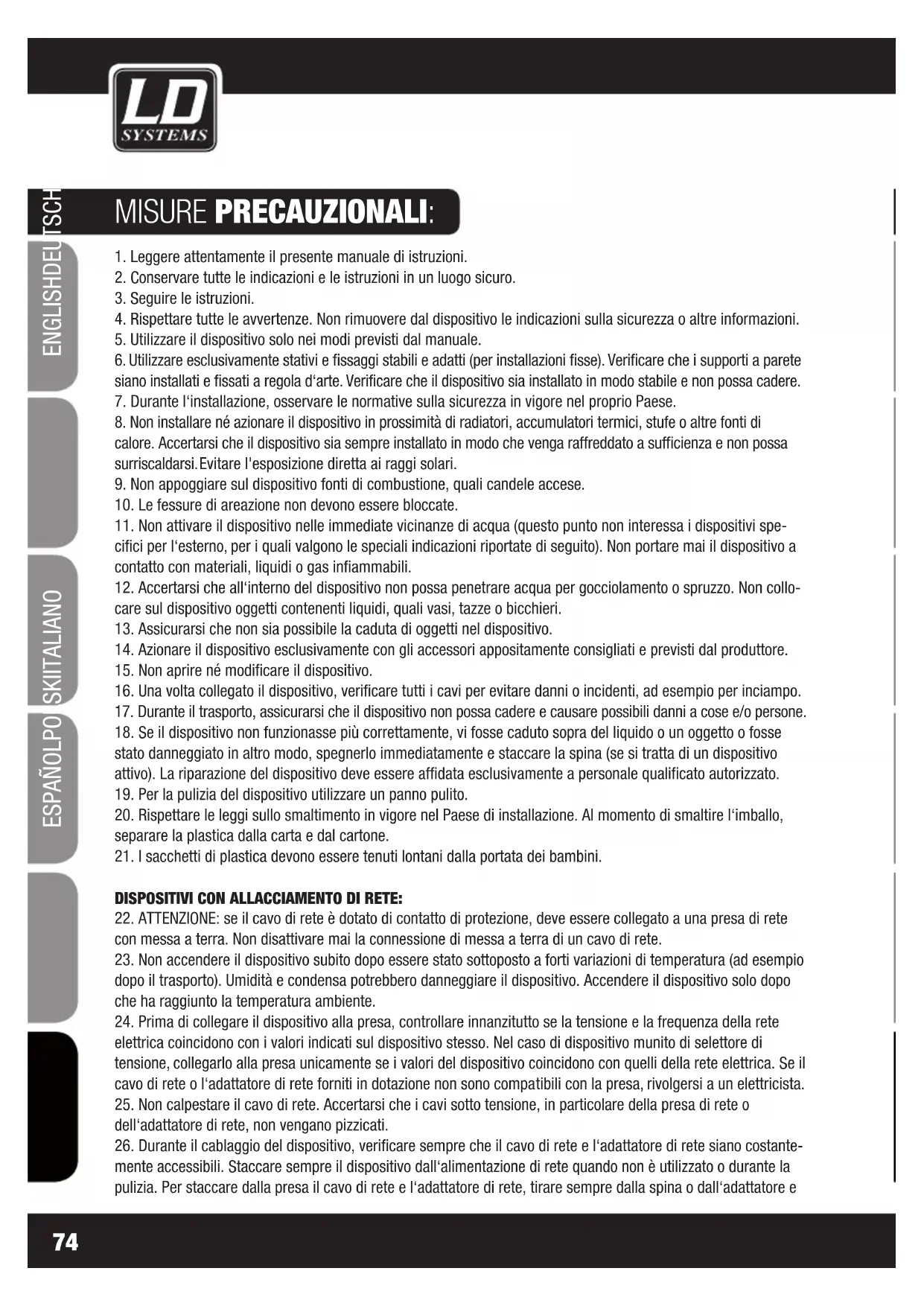

MISURE PRECAUZIONALI:

1. Leggere attendamente il presente manuale di istruzioni.
2. Conservare tutte leindicazioniie leistruzioni in un luogo sicuro.
3. Seguire le istruzioni.
4. Rispettare tutte le avvertenze. Non rimuovere dal disposito vle indicazioni sulla sicurezza o alte informazioni.
5. Utilizzare il dispositorio solo nei modi previsti dal manuale.
6. Utilizzare esclusivamente stativi e fissaggi stabili e adatti (per installazioni fisse). Verificare che i supporti a parete siano installati e fissati a regola d'arte. Verificare che il dispositivo sia installato in modo stabile e non possa cadere.
7. Durante l'installation, osservare le normative sulla sicurezza in vigore nel proprio Paese.
8. Non installare ne azionare il disposito in prossimità di radiatori, accumulatori termici, stufe o altre fonti di calore. Accertarsi che il disposito sia sempre installato in modo che venga raffreddato a sufficientia e non possa surriscaldarsi. Evitare l'esposizione diretta ai raggi solari.
9. Non appoggiare sul dispositivo fonti di combustione, quali candele accese.
10. Le fessure di areazione non devono essere bloccate.
11. Non attivare il dispositivo nelle immediate vicinanze di acqua (questo punto non interessia i dispositivi specifici per l'esterno, per i quali valgono le specialiindicazioni riportate di seguito). Non portare mai il dispositivo a contatto con materiali, liquidi o gas inflammabili.
12. Accertarsi che all'interno del dispositivo non possa penetrare acqua per gocciolamento o spruzzo. Non collocare sul dispositivo oggetti contenti liquidi, quali vasi, tazze o bicchieri.
13. Assicurarsi che non sia possibile la caduta di oggetti nel dispositivo.
14. Azionare il dispositivo esclusivamente con gli accessori appositamente consigliati e previsti dal produttore.
15. Non aprirne né modificare il dispositivo.
16. Una volta collegato il dispositivo, verificare tutti i cavi per evitare danni o incidenti, ad esempio per inciampo.
17. Durante il trasporto, assicurarsi che il dispositivo non possa cadere e causare possibili danni a cose e/o persone.
18. Se il disposativo non funzionasse più correttamente, vi fosse caduto sopra del liquido o un oggetto o fosse stato danneggiato in altri modo, spegnerlo immediatamente e staccare la spina (se si tratta di un disposativo attivo). La riparazione del disposativo deve essere affidata esclusivamente a personale qualificato autorizzato.
19. Per la pulizia del dispositivo'utilizzato un panno pulito.
20. Rispettare le leggi sullo smaltimento in vigore nel Paese di installmente. Al momento di smaltire l'imballo, separare la plastica alla carta e dal cartone.
21. I sacchetti di plastica devono essere tenuti lontani alla portata dei bambini.

DISPOSITIVI CON ALLACCIAMENTO DI RETE:

1. ATTENZIONE: se il cavo di rete è dotato di contatto di protezione, deve essere collegato a una presa di rete con messa a terra. Non disattivare mai la connessione di messa a terra di un cavo di rete.
2. Non accendere il dispositivo subito dopo essere stata sottoposto a forti variazioni di temperatura (ad esempio dopo il trasporto). Umidità e condensa potrebbero danneggiare il dispositivo. Accendere il dispositivo solo dopo che ha raggiunto la temperature ambiente.
3. Prima di collegare il dispositivo alla presa, controllare innanzitutto se la tensione e la frequenza della rete elettrica coincidono con i valori indicati sul dispositivo stesso. Nel caso di dispositivo munito di selettore di tensione, collegarlo alla presa unicamente se i valori del dispositivo coincidono con quelli della rete elettrica. Se il cavo di rete o l'adattatore di rete forniti in dotazione non sono compatibili con la presa, rivolgersi a un elettricista.
4. Non calpestre il cavo di rete. Accertarsi che i cavi sotto tensione, in particolare della presa di rete o dell'adattatore di rete, non vengano pizzicati.
5. Durante il cabaggio del dispositivo, verificare sempre che il cavo di rete e l'adattatore di rete siano costamente accessibili. Staccare sempre il dispositivo dall'alimentazione di rete quando non è utilizzato o durante la pulizia. Per staccare alla presa il cavo di rete e l'adattatore di rete, tirare sempre alla spina o dall'adattatore e

SICUREZZA:

non dal cavo. Non toccare mai il cavo di alimentazione e l'alimentatore con le mani umide.

1. Evitare per quanto possibile di accendere e spegnere velocamente il dispositivo per non pregiudicarme la durata.
2. NOTE IMPORTANTE: Sostituire fusibili esclusivamente con fusibili dello stesso tipo e valore. Se un fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.
3. Per staccare complemente il dispositivo alla rete elettrica, rimuovere il cavo di rete o l'adattatore di rete alla presa.
4. Per staccare un dispositivo provvisto di presa Volex, è prima necessario sbloccare la relativa spina Volex del dispositivo stesso. Tirando il cavo di rete, perché, il dispositivo potrebbe spostarsi e cadere, provocando danni alle persono o di altri genere. Prestare quando la più scrupolosa attenzione durante la posa dei cavi.
5. In caso di pericolo di caduta di fulmine, o se il disposativo rimane inutilizzato a lungo, staccare sempre il cavo di rete e l'adattatore di rete alla presa.

ATTENZIONE:

non togliere mai il coperchio di protezione per evitare il pericolo di scosse elettriche. L'internalo del dispositivo non contiene parti che possono essere riparate o sottoposte a manutenzione da parte dell'utente. Le riparazioni dovranno essere realizzate esclusivamente da tecnici qualiati.

Il triangolo isoscele con il significato del fulmine indica la presenza nel dispositivo di tensioni non isolate, "pericolose", che possono provocare scosse dannose alla salute.

Il triangolo isoscele con punto esclamativo avverte di importanti segnalazioni relative all'uso e alla manutenzione.

ATTENZIONE: ELEVATI LIVELLI SONORI NEI PRODOTTI AUDIO!

Questo dispositivo è destinato a uso professionale. Di conseguenza, se viene destinato ad un uso commerciale, sare soggetti alle norme e ai regolamenti dell'Associazione per la prevenzione di infortuni del rispetto settore professionale. In qualità di produttore, Adam Hall è tenuto per legge a informare espressamente gli utenti degli eventuali rischi per la salute.

Danni all'udito provocati da un'esposizione prolungata a un livello SPL elevato: dall'utilizzo di questo prodotto si possono generate elevati livelli di pressione sonora (SPL) che possono provocare danni irreparabili all'udito di artisti, collaboratori e spettatori. Evitare l'esposizione prolungata a livelli sonori elevati, superiori a 90 dB.

Per evitare possibili danni all'udito, evitare l'ascolto ad un volume elevato per periodi prolongati. L'esposizione al volume elevato cui causare danni all'udito anche se è di breve durata. Mantenere sempre il volume ad un livello gradevole.

CONNECTIONI, DISPOSITIVI E VISUALIZAZIONE:

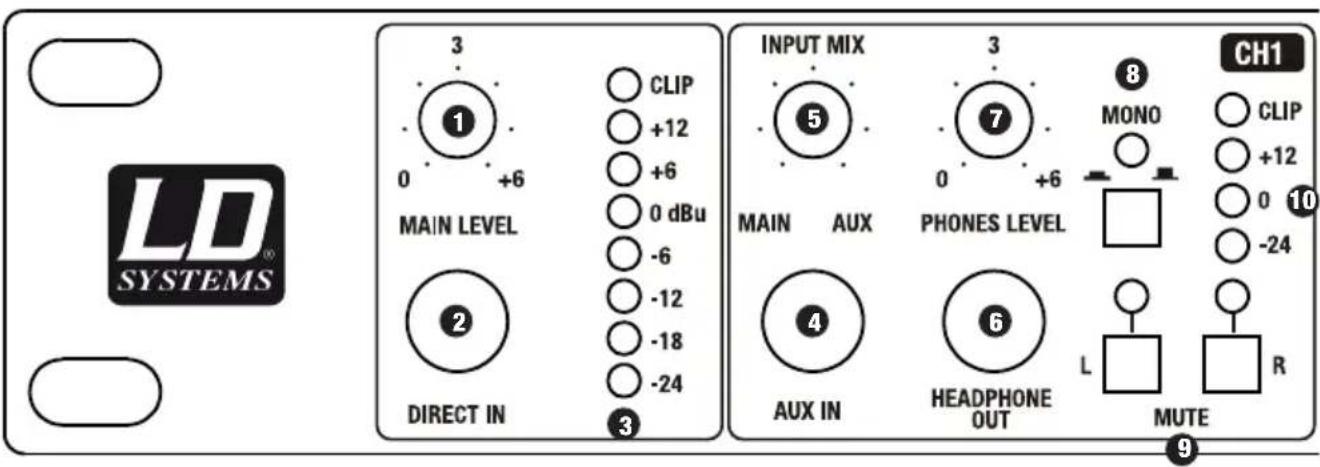

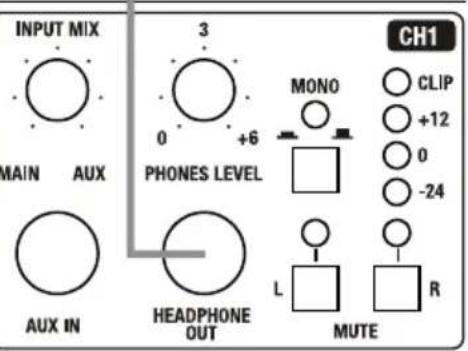

PANNELLO ANTERIORE

L'aspetto e le funzioni dei canali da CH1 a CH6 sono identici.

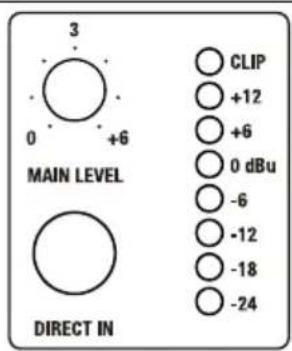

MAIN LEVEL

Regolatore per l'ingresso Line stereo MAIN INPUT LEFT e RIGHT (pannello posteriore dell'apparecchio). Connette un dispositivo di riproduzione (ad es. un mixer) con le prese XLR o jack dell'ingresso Line e avviare la riproduzione di un segnale audio. Per ottenere il rapporto segnale/rumore ottimale, impostare il livello del segnale audio con il regolatore del volume MAIN LEVEL in modo che i LED della catena LED (3) si illuminino tra 0e + 12 dBu. Una breve accensione del LED CLIP in caso di picchi di livello sul segnale presente non è critica, quando si deve evitare l'accensione continua riducendo il volume.

CONNECTIONI, DISPOSITIVI E VISUALIZAZIONE:

2 DIRECT IN

Ingresso Line stereo supplementare (jack da 6,3 mm) alla regolatore del volume (impostare il volume dal dispositivo di riproduzione). I segnali DIRECT IN e MAIN INPUT vengono miscelati come segnale stereo.

3 INDICATORE DI LIVELLO

Indicatore di livello con LED a 8 segmenti per MAIN INPUT e DIRECT IN. Appena il LED CLIP si accende, l'ingresso Line funziona al limite di distorsione. Una breve accensione in caso di picchi di livello sul segnale presente non è critica, quando si deve evitare l'accensione continua riducendo il volume.

AUX IN (CH1 - CH6)

Ingresso Line stereo separato per i canali da 1 a 6 (CH1 - CH6) con presa jack da 6,3 mm. Il segnale di ingressso AUX IN è presente solo all'uscita per cuffie del canale interessato (segnale AUX IN CH1 è presente solo sull'uscita HEADPHONE OUT CH1, ecc.). Il balance tra ingressso Line MAIN INPUT e ingressso Line AUX IN può essere impostato individualmente dal regolatore INPUT MIX del canale corrispondente.

INPUT MIX (CH1 - CH6)

Regolatore del Balance per impostare il rapporto di volume tra ingressso Line MAIN INPUT e ingressso Line AUX IN del canale corrispondente da CH1 a CH6. In posizione intermedia, i segnali audio di entrambi gli ingressi Line MAIN INPUT e AUX IN vengono riprodotti nelle stesso rapporto.

Presa jack stereo da 6,3 mm per collegare un paio di cuffie (canale da CH1 a CH6). Per agli canale, è possibile collegare massimo 3 paia di cuffie con spina jack da 6,3 mm, uno sul pannello frontale e due sul pannello posteriori. Assicurarsi che l'impedenza complessiva di tutte le cuffie collegate al canale corrispondente non superi 8 Ohm. ATTENZIONE: Si sono raggiungere livelli di pressione sonora molto elevati, che danneggiano in modo permanente l'udito.

PHONES LEVEL (CH1 - CH6)

Regolatore del volume per l'uscita cuffie del canale corrispondente da CH1 a CH6. IMPORTANTE: Prima di collegare un paio di cuffie, impostare il regolatore di volume PHONES LEVEL del canale corrispondente al minimo (battuta sinistra) per evitare danni materiali e dati permanenti all'udito. Dopo aver collegato un paio di cuffie, augmentare il volume ruotando lentamente verso destra (in senso orario) il regolatore del volume.

8INTERRUPTOREMONOCONINDICATORLED(CH1-CH6)

Non appena si preme l'interrottore mono, si accende il LED dell'indicatore del canale corrispondente ed i segnali degli ingressi Line MAIN INPUT, DIRECT IN e AUX IN vengono sommati mono sul rispettovo canale (CH1 - CH6).

INTERRUPTORE MUTE L/R (CH1-CH6)

Il canale sinistro e/o destro del segnale stereo presente all'uscita cuffie più essere silanziato con l'interruttore MUTE L (sinistro) e R (destro). Esempio: Premendo l'interruttore MUTE L (sinistro), si sente solo il segnale del canale destro sul dato destro delle cuffie. Premendoanche l'interruttore MONO,si sente il segnale del canale destro in mono su entrambé le cuffie con lo stesso rapporto.

CONNECTIONI, DISPOSITIVI E VISUALIZAZIONE:

10 INDICATORE DI LIVELLO (CH1 - CH6)

Indicatore di livello a LED a 4 segmenti per le uscite cuffie, canale da 1 a 6 (HEADPHONE OUT CH1 - CH6). Appena il LED CLIP si accende, l'uscita cuffie funziona al limite di distorsione. Una breve accensione in caso di picchi di livello sul segnale presente non è critica, quando si deve evitare l'accensione continua riducendo il volume. ATTENZIONE: Si possono raggiungere livelli di pressione sonora molto elevati, che danneggiano in modo permanente l'udito.

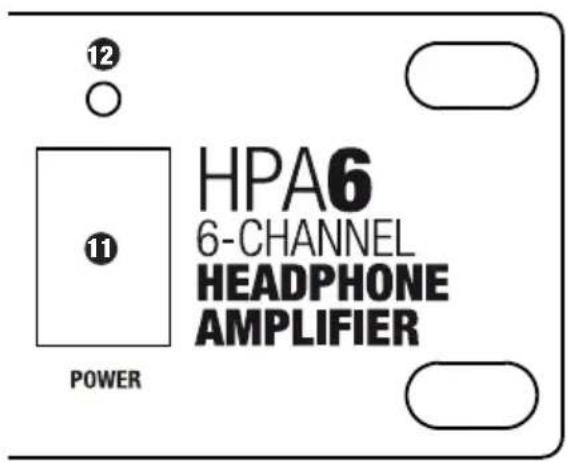

1 POWER

Interruttore di accensione/spegnimento per l'alimentazione di corrente dell'apparecchio.

LED POWER

Si accende non appena il dispositivo viene correttamente connesso alla rete elettrica e acceso.

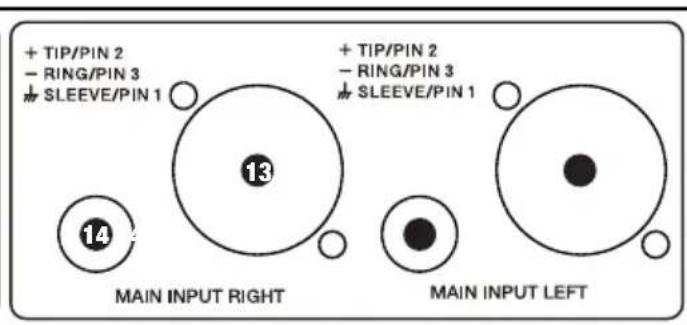

13 MAIN INPUT LEFT / RIGHT (XLR)

Ingressi Line sinistro e destro bilanciati con presa XLR a 3 poli.

12 MAIN INPUT LEFT / RIGHT (JACK)

Ingressi Line sinistro e destro bilanciati con presa jack da 6,3 mm.

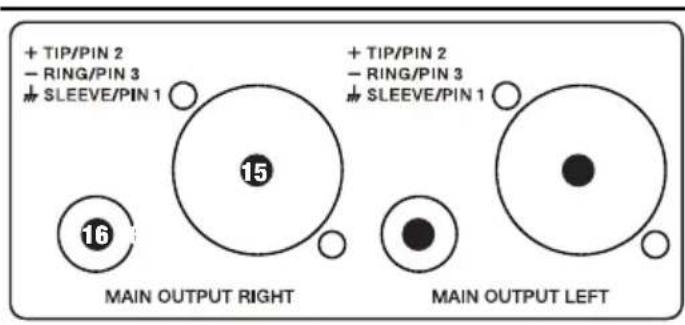

15 MAIN OUTPUT LEFT / RIGHT (XLR)

Ingressi Line sinistro e destro bilanciati con presa XLR a 3 poli (parallelo a MAIN INPUT LEFT / RIGHT).

16 MAIN OUTPUT LEFT / RIGHT (JACK)

Ingressi Line sinistro e destro bilanciati con presa jack da 6,3 mm (parallelo a MAIN INPUT LEFT / RIGHT).

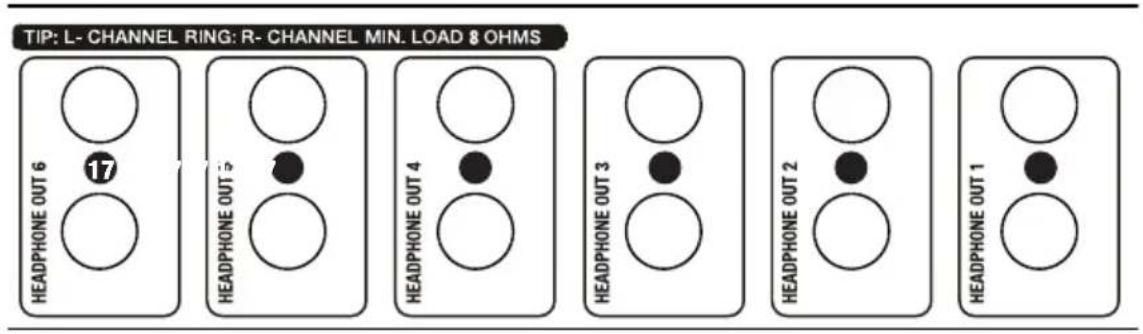

HEADPHONE OUT 1-6

2 uscite per cuffie stereo cablate in parallelo con presa jack da 6,3 mm - Canale da 1 a 6. Anche le prese sono cablate sul pannello frontale dell'apparecchio in parallelo con la presa per cuffie (6) del canale corrispondente. Assicurarsi che l'impedenza complessiva di tutte le cuffie collegate al canale corrispondente non superi 8 Ohm.

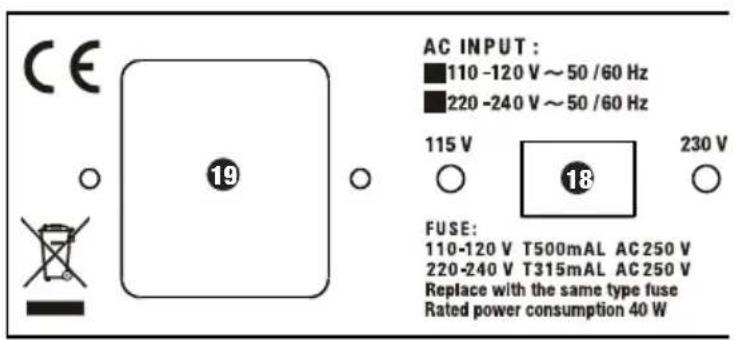

AC INPUT 115V / 230V

Interruttore per l'impostazione della tensione di esercizio. La tensione di rete dell'erogatore di corrente e dell'apparecchio devono corrispondere.

PRESA DI RETE IEC CON PORTAFUSIBLE INTEGRATO

NOTE IMPORTANT: PRIMA della messa in funzione assicurarsi che la tensione di rete dell'alimentatore elettrico e la tensione di esercizio del dispositivo coincidano! Sostituire il fusibile unicamente con un fusibile dello stesso tipo e con gli stessi valori secondo la tensione di alimentazione (vd. indicazione stampata sul pannello posteriore). Se il fusibile continua a saltare, rivolgersi a un centro di assistenza autorizzato.

CONNECTIONI, DISPOSITIVI E VISUALIZAZIONE:

PANNELLO POSTERIORE

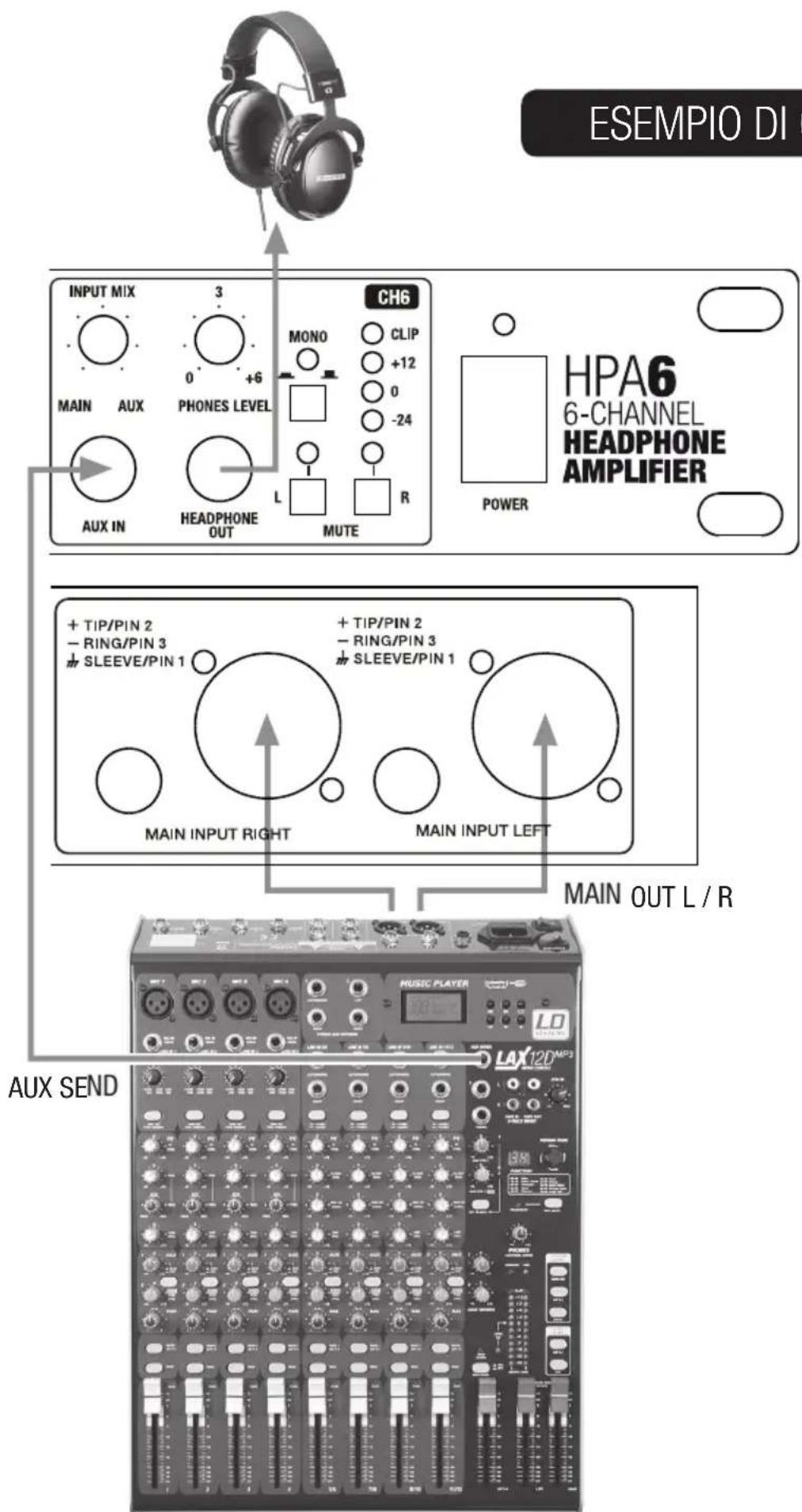

ESEMPIO DI CABLAGGIO:

Ognuno dei 6 canali per cuffie (CH1 - CH6) dispone di un ingresso stereo separato (AUX IN) il cui segnale audio dell'ingresso Line MAIN INPUT LEFT / RIGHT (segnale principale) più essere miscelato. Con il regolatore INPUT MIX è possibile impostare il rapporto di volume di entrambi i segnali. In tal modo, impiegando sorgenti disegnali diverse, è possibile disponre di un mix di segnali individuali per agli canale cuffie. Nel nostro esempio di cablaggio, il segnale audio del canale cuffie è formato da un mix proveniente dal mixer MAIN OUT L/R (segnale principale) e dal mixer AUX SEND (segnale individuale).

ESEMPIO DI CABLAGGIO:

SPECIFICHE:

Nome del modello: LDHPA6
Tipodi prodotto: Amplificatore cuffie
Tipodi: A 6 canali
Ingressi: Main Input (stereo), Direct In (stereo), 6 Aux	In (stereo)
Connessioni ingressii: XLR e jack da 6,3 mm L e R (Main Input, bilanziati), jack stereo da 6,3 mm (Direct In), jack stereo da 6,3 mm (Aux In)
Impedenza di ingressso: 13 kOhm
Uscite di linea: Main Output (stereo, bilanciate)
Collegamenti uscita di linea: XLR e jack da 6,3 mm L/R
Uscite cuffie: 6 x 3
Connessioni uscite cuffie: Jack stereo da 6,3 mm
Potenza in uscita: 6 x 125 mW
Impedenza minima connessa per agli canale: 8 ohm
Risposta in frequenza: 20 Hz - 20.000 Hz
Dispositivi di lavoro: Main Level, 6 Input Mix Main	Aux, 6 Phones Level, 6 interruptori mono, 6 Mute L/R, interruptore di accensione
Indicatori: Indicatore di livello per Main Input/Direct In	(catena a 8 LED), 6 indicatori di livello canali (catena a 4 LED), 6 LED mono, 6 LED Mute L/R, LED Power
Alimentazione: Presa di rete IEC
Tensione di esercizio:	220 - 240 V AC, 50 - 60 Hz 110 - 120 V AC, 50 - 60 Hz
Potenza assorbita:	40 W
Materiale cassa: Metallo
Superficie cassa:	Verniciata
Larghezza:	483 mm
Altezza:	44 mm
Profondità:	217 mm
Peso:	3 kg
Accessori (forniti in dotazione):	Cavo di alimentazione

DICHIARAZIONI DEL PRODUTTORE:

GARANZIA DEL PRODUTTORE

Questa garanzia copre il prodotto Adam Hall della marca LDSYSTEMS da Lei acquistato. I diritti legali di garanzia verso il venditore non sono oggetto della presente garanzia. Questa garanzia costituisce piuttosto la base di altri diritti verso Adam Hall.

Con la presente garanzia, Adam Hall assicura che il prodotto acquistato presso Adam Hall o un partner di Adam Hall, in normali condizioni d'uso restera privo di difetti di materiale e di lavorazione per un periodo di 2 anni alla data di acquisso. Il periodo di garanzia inizia con la data dell'acquisto. La certificazione della data di acquisto, necessaria a renderere valido il diritto ai servizi di garanzia, avvieneattraverso lo scontrino oppure con la bolla di spedizione riportanti la data di acquisso. L'acquirente ha diritto al servizio di garanzia alle condizioni e secondo le disposizioni riportate in quello documento, qualora sua necessaria una riparazione durante il periodo di durata della garanzia.

Questa garanzia vale solo per l'acquirente originale del prodotto distribuito da Adam Hall e non è trasferibile a terzi cui sua stata trasferita la propietà del prodotto Adam Hall da parte dell'acquirente originale.

Durante il periodo di validità della garanzia, i componenti difettosi o il prodotto Adam Hall vengono riparati o sostituiti. Tutti i componenti sostitui e/o rimossi durante la presente garanzia divertano proprietà di Adam Hall.

Nell'improbabile caso in cui il prodotto Adam Hall acquistato presenti ripetutamente un difetto, Adam Hall può decidere, a propria discrezione, di sostituire il suddetto prodotto con un prodotto simile che offra almeno le stesse prestazioni.

Adam Hall non garantisce il funzionamento privo di quasi o difetti del prodotto. Adam Hall esclude qualsiasi responsabilità per anni attribuibili alla mancata osservanza delle istruzioni incluse nella dotazione.

Questagaranzianone estesaaquito segue:

• Parti soggette ad usura (ad es. batteria, tubi)

• Apparecchi di cui sia stato rimioso o danneggiato il numero di seri e sui quali siano insorti difetti in seguenza di un incidente

• Utilizzo non conforme o errato o altre cause esterne

• Apparecchi che non siano stati utilizzati conformmente ai parametri di esercizio, stabiliti nei documenti per l'utente inclusi nella dotazione del prodotto

• Apparecchi che siano stati riparati a causa dell'impiego di parti non prodotto

• Apparecchi che siano stati sottoposti a interventi di manutenzione, modifica o riparazione da terzi che non siano Adam Hall o un partner di assistenza autorizzato

Le presenti dispositions e condizioni costituiscono l'accordo di garanzia completo ed esclusivo tra l'Acquirente e Adam Hall per il prodotto Adam Hall acquistato.

Questa garanza è valida solo all'interno del territorio europeo. Fuori dall'Europa, si prega di rivolgersi ai nostri partner rivenditori ufficiali.

DICHIARAZIONI DEL PRODUTTORE:

LIMITAZIONE DI RESPONSABILITA

Laddove nei prodotti hardware Adam Hall insorgessero difetti di materiae o di fabbricazione (in conformità con la dichiarazione di garanzia di cui sopra) durante il periodo di garanzia, il Cliente usfu rirebbe, come unico ed esclusivo diritto previsto nella presente garanzia, della riparazione o sostituzione dell'apparecchio. La massima responsabilità di Adam Hall è limitata, come espressamente indicate nella presente garanzia, al prezzo d'acquisto o ai costi di riparazione o sostituzione (optando per l'importo minore) dei componenti che risultano difettosi nonostante siano stati correttamente utilizzati.

Adam Hall non è responsable di alcun danno provocato dal prodotto o dal suo malfunzionamento, ivi compresi mancati guidagni, perdite e danni speciali indiretti o seguenti. Adam Hall inoltre non è responsable verso reclami presentati da terzi né verso richieste avanzate dal cliente a nome di terzi.

La presente limitazione di responsabilità vale indipendente nel fatto che i dati siano oggetto di procedimenti giudiziari o che le richieste di risarcimento danni siano presentate ai sensi della presente garanzia o per atti illeciti (incluse negligenza e responsabilità oggettiva) o per pretese contrattuali o di另一a natura, e non più essere ne annullata né modificata da nessuno. La presente limitazione di responsabilità è validaanche nel caso in cui l'utente abbia avvisato Adam Hall o un rappresentante autorizzato circa la possibilità di tali danni. Tale limitazione non è per valevole in caso di richieste per risarcimento danni in relazione a donne a personne.

La garanzia del produttore accorda all'Acquirente determinati diritti; possono tuttavia competere ulteriori diritti in funzione della giurisdizione di pertinenza (stato o regione). Si consiglia quindi di consultrare le leggi applicabili per determinare in modo esastivo i propri diritti.

RICORSO ALLA GARANZIA

Per usfuquire della garanzia, rivolgersi direttamente ad Adam Hall o al rivenditore autorizzato Adam Hall, presso il quale è stato acquistato il prodotto.

DICHIARAZIONE DI CONFORMITA CE

I dispositi vi distribuiti da Adam Hall ottemperano (ove del caso) ai requisiti essenziali e ad altre specifiche rilevanti delle direttive 1999/5/CE (R&TTE - Apparecchiature radio e apparecchiature terminali di telecomunicazione), 2004/108/CE (EMC - Compatabilita elettromagnetica) e 2006/95/CE (LVD - Materiale elettrico a bassa tensione). Per ulteriori informazioni, consultare il site www.adamhall.com.

DICHIARAZIONI DEL PRODUTTORE:

CORRETTO SMALTIMENTO DEL PRODOTTO

(In vigore nell'Unione Europea e in altri paesi europei in cui si attui la raccolta differenziata)

Questo symbolo apposto sul prodotto o sui relativi documenti indica che, per evitare danni all'ambiente e alle persona causati da uno smaltimento incontrato dei rifiuti, alla fine del suo ciclo di vita l'apprecchio non deve essere smaltito insieme ai normali rifiuti domestici. Il prodotto deve quando essere smaltito separatamente da altri rifiuti e riciclato nell'ottica dell'incentivazione di clici economici sostinibili.

I clienti privati possono richiedere informazioni sulle possibilità di smaltimento ecosostenibile al rivenditore presso il quale è stato acquistato il prodotto o presso le autorità regionali competenti.

I clienti aziendali devono inceve contattare il proprio fornitore e controllare le eventuali condizioni contrattuali inerenti allo smaltimento degli appearecchi. Questo prodotto non deve essere smaltito assieme ad altri rifiuti industriali.

PROTEZIONE DELL'AMBIENTE E RISPARMIO ENERGETICO

Il risparmio energetico contribuisce attivamente alla protezione ambientale. Spagnere tutti i dispositivi elettrici non utilizzati. Staccare la spina dei dispositivi non utilizzati per evitare che consumino corrente in modalità stand-by.

Adam Hall GmbH, tutti i diritti riservati. I dati tecnici e le caratteristiche del prodotto possono essere soggetti a modifiche. è vietata la copia, la traduzione e qualsiasi altra riproduzione delle presenti istruzioni d'uso o di parte di esseenza previa autorizzazione.
