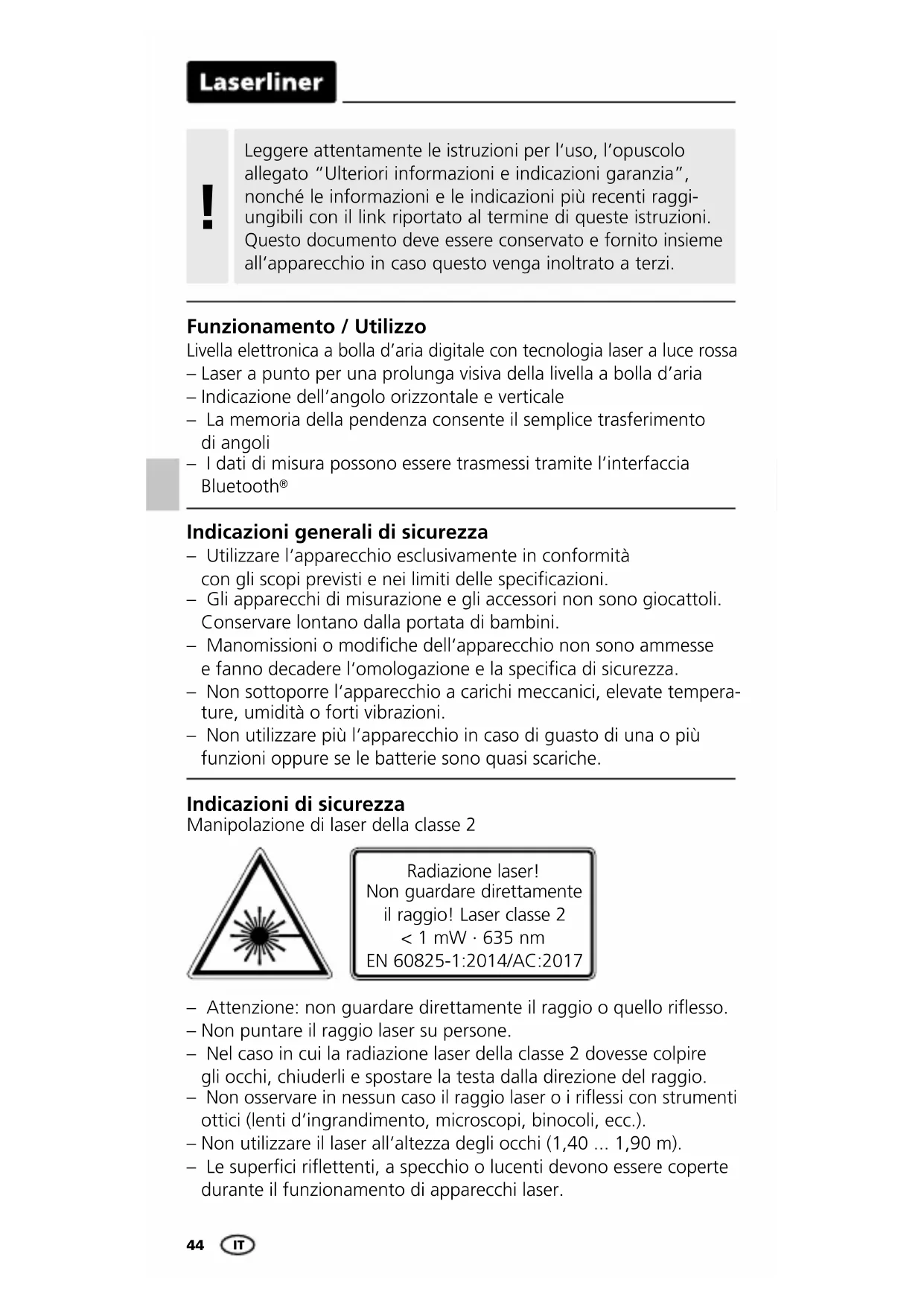

MANUALE UTENTE DigiLevel Pro 100 Laserliner

Leggere attentamente le istruzioni per l'uso, l'opuscolo allegato "Ulteriori informazioni e indicazioni garanzia", nonché le informazioni e le indicazioni più recenti raggiungibili con il link riportato al termine di queste istruzioni. Questo documento deve essere conservato e fornito insieme all'apparecchio in caso questo venga inoltrato a terzi.

Funzionamento / Utilizzo

Livella elettronica a bolla d'aria digitale con tecnologia laser a luce rossa

• Laser a punto per una prolunga visiva della livella a bolla d'aria
• Indicazione dell'angolo orizzontale e verticale
• La memoria della pendenza consente il semplice trasferimento di angoli
• I dati di misura possono essere trasmessi tramite l'interfaccia Bluetooth®

Indicazioni generali di sicurezza

• Utilizzare l'apparecchio esclusivamente in conformità con gli scopi previsti e nei limiti delle specificazioni.
• Gli apparecchi di misurazione e gli accessori non sono giocattoli. Conservare lontano dalla portata di bambini.
• Manomissioni o modifiche dell'apparecchio non sono ammesse e fanno decadere l'omologazione e la specifica di sicurezza.
• Non sottoporre l'apparecchio a carichi meccanici, elevate temperature, umidità o forti vibrazioni.
• Non utilizzare più l'apparecchio in caso di guasto di una o più funzioni oppure se le batterie sono quasi scariche.

Indicazioni di sicurezza

Manipolazione di laser della classe 2

Radiazione laser! Non guardare direttamente il raggio! Laser classe 2 < 1 mW · 635 nm EN 60825-1:2014/AC:2017

• Attenzione: non guardare direttamente il raggio o quello riflesso.
• Non puntare il raggio laser su persone.
• Nel caso in cui la radiazione laser della classe 2 dovesse colpire gli occhi, chiuderli e spostare la testa dalla direzione del raggio.
• Non osservare in nessun caso il raggio laser o i riflessi con strumenti ottici (lenti d'ingrandimento, microscopi, binocoli, ecc.).
• Non utilizzare il laser all'altezza degli occhi (1,40 ... 1,90 m).
• Le superfici riflettenti, a specchio o lucenti devono essere coperte durante il funzionamento di apparecchi laser.

- In zone di traffico pubblico il percorso dei raggi deve essere limitato possibilmente con sbarramenti e pareti mobili, segnalando l'area d'intervento del laser con cartelli di avvertimento.

Uscita del raggio laser

Indicazioni di sicurezza

Lavorare in presenza di radiazione elettromagnetica

– Il misuratore rispetta le norme e i valori limite per la compatibilità elettromagnetica ai sensi della direttiva CEM 2014/30/UE, che viene ricoperta dalla direttiva RED 2014/53/UE.
- Rispettare le restrizioni locali all'uso, ad es. in ospedali, a bordo di aerei, in stazioni di servizio o nelle vicinanze di persone portatrici di pacemaker. Presenza di un influsso pericoloso o di un disturbo degli e da parte degli apparecchi elettronici.
- L'impiego nelle vicinanze di tensioni elevate o in campi elettromagnetici alternati può compromettere la precisione della misurazione.

Indicazioni di sicurezza

Lavorare in presenza di radiazione RF

• L'apparecchio di misurazione è dotato di un'interfaccia per la trasmissione via radio.
• L'apparecchio rispetta le norme e i valori limite per la compatibilità elettromagnetica e le radiazioni elettromagnetiche ai sensi della direttiva RED 2014/53/UE.
• Con la presente Umarex GmbH & Co. KG dichiara che il tipo di impianto radiotrasmittente DigiLevel Pro 40/60/80/100/120 soddisfa i requisiti essenziali e le altre disposizioni della direttiva europea „Radio Equipment Richtlinie“ 2014/53/UE (RED). Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet:

http://laserliner.com/info?an=AHJ

1 Applicazione delle pile

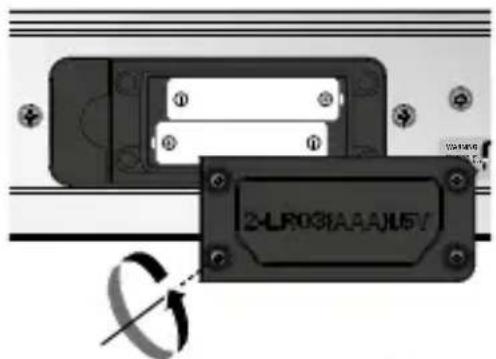

Aprire il vano batterie ed introdurre le batterie come indicato dai simboli di installazione, facendo attenzione alla correttezza delle polarità.

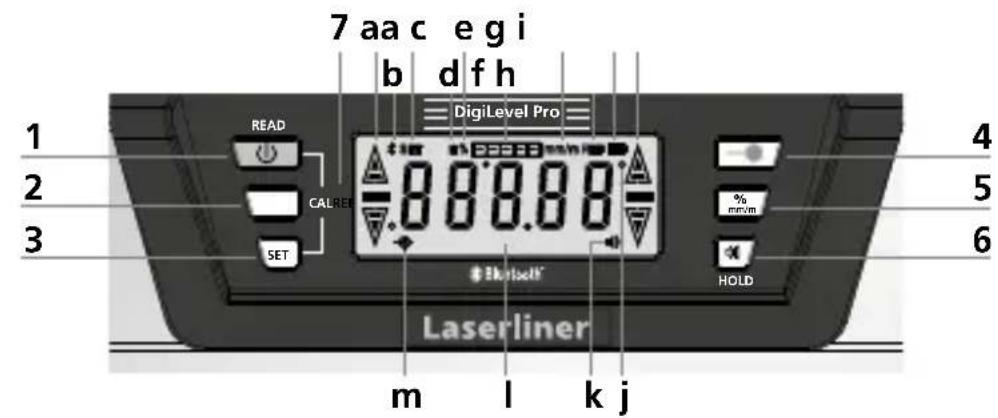

1 Tasto ON/OFF / READ: trasmissione dei dati di misura tramite inter-faccia Bluetooth®
2 Impostazione del valore di riferimento dell'angolo / 3 sec.: Cambia sensibilità
3 Impostazione della funzione Pendenza
4 Laser on/off
5 Cambio dell'unità di misura
6 Segnalatore acustico on/off / Funzione Hold
7 Calibrazione

a Verso dell'inclinazione
b Funzione Bluetooth® attivata
c Funzione Pendenza impostata
d HOLD: viene mantenuto l'attuale valore misurato
e Unità di misura %
f Livella digitale
g Unità di misura mm/m
h Valore di riferimento dell'angolo impostato
i Visualizzazione dello stato delle pile
j Unità di misura ° gradi
k Segnalatore acustico attivo
I Angolo di inclinazione
m Laser attivo

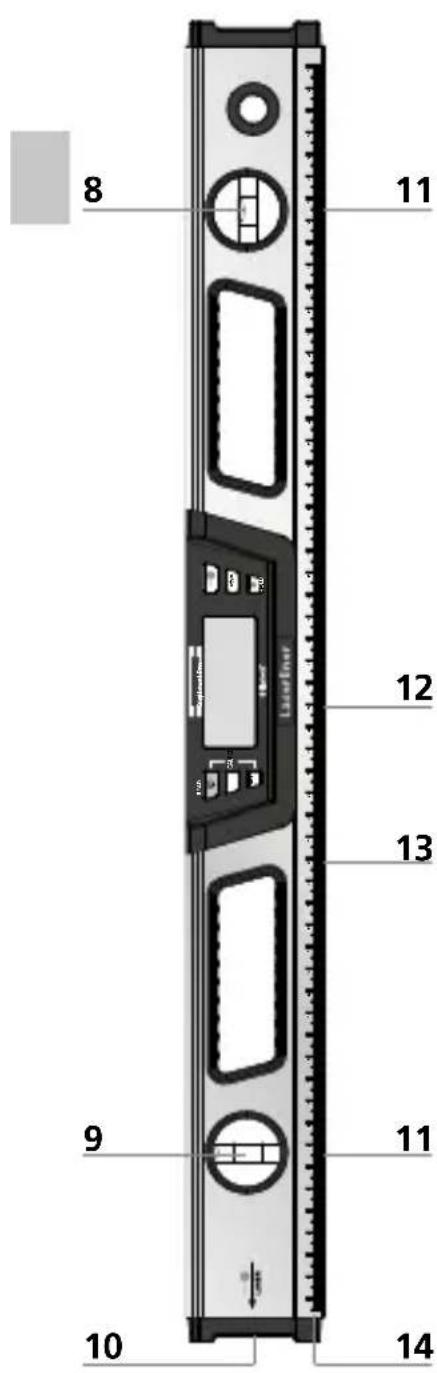

8 Livella orizzontale

9 Livella verticale

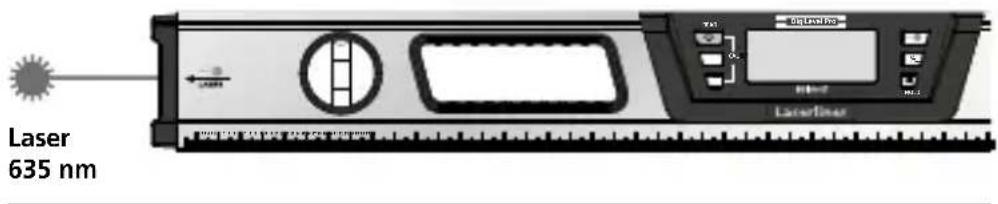

10 Uscita del raggio laser

11 Magneti

12 Vano delle pile (Parte posteriore)

13 Superficie di misura

14 Scala di misura (solo DigiLevel Pro 40 / 60)

2 Accensione e misura

Prima di ogni misurazione assicurarsi che la funzione di riferimento sia disattivata.

La DigiLevel Pro 40/60/80/100/120 può misurare qualsiasi angolo fino a 360°.

• Accendere l'apparecchio con il tasto (1).
• L'angolo di inclinazione compare sul display (I). Se si misurano angoli sotto sopra, il verso di visualizzazione si adatta automaticamente.
• Con il simbolo (a) viene inoltre visualizzato il verso attuale dell'inclinazione.

3 Selezione dell'unità di misura

Con il tasto (5) si commuta l'unità di misura tra gradi, % e mm/m.

Calibrazione

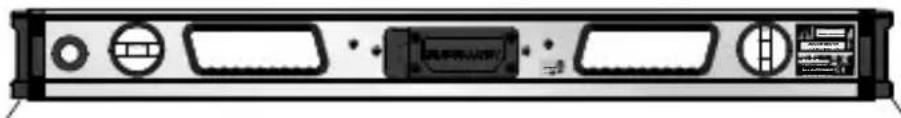

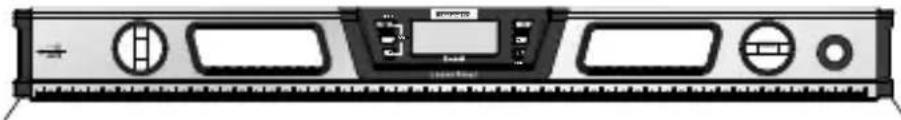

1. Posizionare la superficie di misura (13) dello strumento su un piano rettilineo e marcato (vedere figura in basso). Accendere l'apparecchio (3). Per raggiungere la modalità di calibrazione pre- mere contemporaneamente i tasti 3 e 8. -1- compare sul display.

2. Subito dopo premere il tasto READ (1). La schermata -1- lampeggia Segue la visualizzazione di -2-.

1. Ruotare ora la livella di 180° orizzontalmente e collocarla esattamente sulla superficie marcata (misura ad inversione). Quindi premere di nuovo il tasto READ (1). La schermata -2-lampeggia. Il segnale acustico successivo termina l'operazione.

Lo strumento è tarato correttamente se in entrambe le posizioni (0° e 180°) visualizza gli stessi valori di misura.

HOLD

Per mantenere il valore misurato al momento sul display, tenere premuto il tasto Hold (6) per alcuni secondi.

Laserliner

6 Modifica del valore di riferimento dell'angolo

Con il tasto (2) si possono trasferire inclinazioni. A tal fine posizionare l'apparecchio sull'inclinazione desiderata e premere il tasto (2). Subito dopo il display visualizza "0,00°" e compare la dicitura "REF" per segnalare che l'angolo di riferimento desiderato è stato impostato. Adesso l'inclinazione può essere trasferita su altri oggetti.

Premendo nuovamente il tasto (2) il valore di riferimento dell'angolo viene disattivato.

7 Funzione Pendenza

Con il tasto (3) si possono regolare le pendenze predefinite 1%, 2%, 3% e 4%. In tal caso premere ripetutamente il tasto (3) finché sul display non compare il valore desiderato. La funzione Pendenza si disattiva tenendo premuto il tasto (3) per alcuni secondi.

8 Segnalazione acustica

Con il tasto (6) si attiva e si disattiva il segnalatore. Se l'angolo di inclinazione è pari a 0°, 45°, 90° o all'ultimo valore di memoria, ciò viene segnalato acusticamente.

!

Se si lavora con un valore di riferimento dell'angolo modificato, il segnalatore viene attivato per questo nuovo valore di riferimento (visualizzazione 0°, 45°, 90°).

Funzione Auto Off

L'apparecchio di misurazione si spegne automaticamente dopo 10 minuti di inattività, per risparmiare la batteria. La retroilluminazione si disattiva dopo 1 minuto.

Trasmissione dati

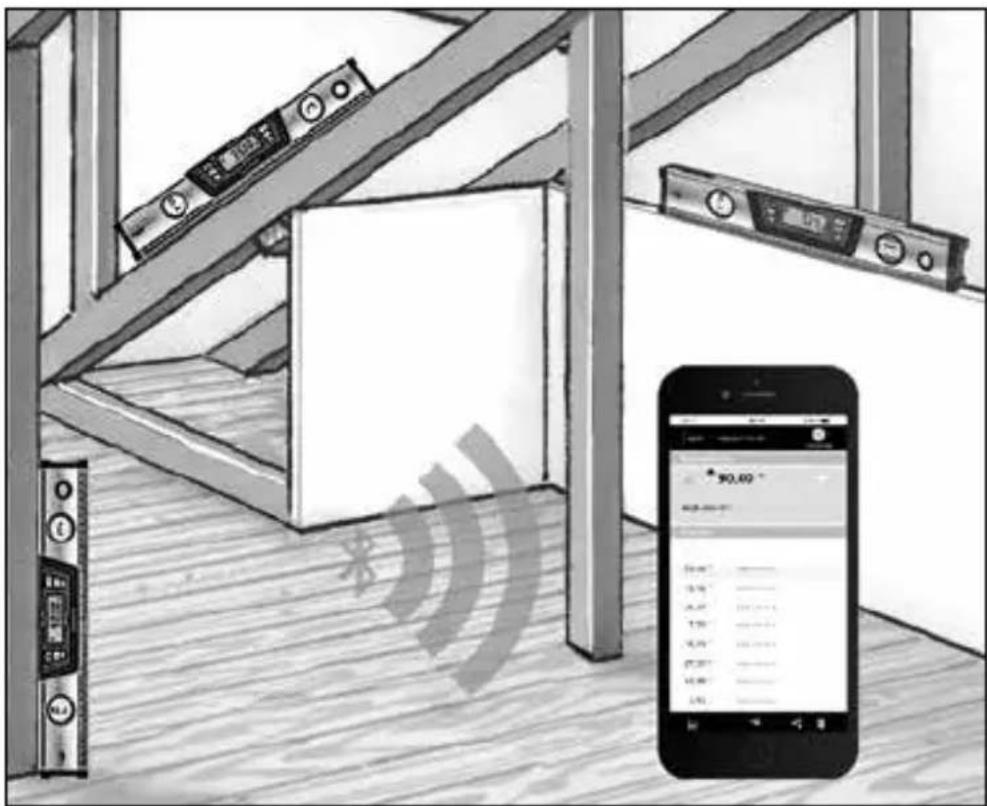

L'apparecchio dispone di una funzione Bluetooth®* per la trasmissione dei dati via radio a terminali mobili con interfaccia Bluetooth®* (per es. smartphone, tablet).

I requisiti di sistema per la connessione Bluetooth®* sono disponibili al sito http://laserliner.com/info?an=ble

L'apparecchio può stabilire una connessione Bluetooth®* con terminali compatibili con lo standard Bluetooth 4.0.

La portata massima è di 10 m dal terminale e dipende fortemente dalle condizioni ambientali, come ad es. lo spessore e la composizione di pareti, fonti di disturbo per la trasmissione via radio, nonché dalle caratteristiche di invio / ricezione del terminale.

Bluetooth®* è sempre attivo dopo l'accensione, dato che il sistema radio è predisposto per un consumo di corrente molto ridotto.

Un terminale mobile si può connettere all'apparecchio di misurazione tramite un'app.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Applicazione (app)

Per usare la funzione Bluetooth®* è necessaria un'app, che può essere scaricata dai vari store a seconda del tipo di terminale:

Accertarsi che l'interfaccia Bluetooth®* del terminale mobile sia attivata.

Dopo l'avvio dell'applicazione e con la funzione Bluetooth®* attivata, è possibile stabilire una connessione tra un terminale mobile e l'apparecchio di misurazione. Se l'applicazione rileva più di un apparecchio di misurazione, selezionare quello di interesse.

All'avvio successivo l'apparecchio di misurazione sarà connesso automaticamente.

* Il marchio denominativo e il logo Bluetooth® sono marchi registrati della Bluetooth SIG, Inc.

Indicazioni per la manutenzione e la cura

Pulire tutti i componenti con un panno leggermente inumidito ed evitare l'impiego di prodotti detergenti, abrasivi e solventi. Rimuovere la batteria/le batterie prima di un immagazzinamento prolungato. Immagazzinare l'apparecchio in un luogo pulito e asciutto.

Pericoli causati da forti campi magnetici

Forti campi magnetici possono causare danni a persone con ausili fisici attivi (per es. pacemaker) e ad apparecchi elettromeccanici (per es. schede magnetiche, orologi magnetici, meccanica fine, dischi fissi).

A causa dell'influenza di forti campi magnetici su persone, vanno rispettate le rispettive disposizioni e norme nazionali, ad esempio in Germania la norma BGV B11 §14 „Campi elettromagnetici“.

Pe evitare disturbi, tenere i magneti sempre a una distanza di ameno 30 cm dai rispettivi impianti e apparecchi.

Laserliner

Calibrazione

L'apparecchio di misurazione deve essere calibrato e controllato regolarmente al fine di assicurare precisione e funzionamento. Si consigliano intervalli di taratura annuali. Contattare il proprio rivenditore specializzato oppure rivolgersi al reparto assistenza della UMAREX-LASERLINER.

Dati tecnici

Precisione di misura elettronica	± 0,05° a 0° ... 1° ± 0,1° a 1° ... 89° ± 0,05° a 89° ... 90°
Precisione della livella	± 0,5 mm/m
Precisione di visualizzazione	2 cifre decimali
Lunghezza delle onde laser	635 nm
Classe laser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentazione elettrica	2 x 1,5V LR03 (AAA)
Durata funzionamento	con laser: circa 10 ore senza laser: circa 55 ore
Dati di esercizio del modulo radio	Interfaccia Bluetooth LE 4.x; Banda di frequenza: banda ISM 2400-2483.5 MHz, 40 canali; potenza di trasmissione: max 10 mW; larghezza di banda: 2 MHz; velocità di trasmissione: 1 Mbit/s; modulazione: GFSK / FHSS
Condizioni di lavoro	-10°C ... 50°C, umidità dell'aria max. 80% rH, non condensante, altezza di lavoro max. 2000 m sopra il livello del mare (zero normale)
Condizioni di stoccaggio	-20°C ... 70°C, umidità dell'aria max. 80% rH
Dimensioni 40	400 x 63 x 33 mm (L x H x P)
Dimensioni 60	600 x 63 x 33 mm (L x H x P)
Dimensioni 80	800 x 63 x 33 mm (L x H x P)
Dimensioni 100	1000 x 63 x 33 mm (L x H x P)
Dimensioni 120	1200 x 63 x 33 mm (L x H x P)
Peso 40/60/80/100/120	548 g / 722 g / 968 g / 1105 g / 1360 g (con batterie)

Con riserva di modifiche tecniche. 20W36

Norme UE e smaltimento

L'apparecchio soddisfa tutte le norme necessarie per la libera circolazione di merci all'interno dell'UE.

Questo prodotto è un apparecchio elettrico e deve pertanto essere raccolto e smaltito separatamente in conformità con la direttiva europea sulle apparecchiature elettriche ed elettroniche usate.

Per ulteriori informazioni ed indicazioni di sicurezza:

http://laserliner.com/info?an=AHJ
