Marca	Laserliner
Modelo	DigiLevel Pro 100
Categoría	Nivel láser
Tipo de producto	Nivel de burbuja electrónico digital con láser rojo
Dimensiones (L x A x P)	1000 x 63 x 33 mm
Peso (pilas incluidas)	1105 g
Alimentación	2 pilas 1,5V LR03 (AAA)
Autonomía (con láser)	Aproximadamente 10 h
Autonomía (sin láser)	Aproximadamente 55 h
Láser	Clase 2, 635 nm, < 1 mW
Precisión de medición electrónica	±0,05° (0°-1°, 89°-90°), ±0,1° (1°-89°)
Precisión de las burbujas	±0,5 mm/m
Unidades de visualización	° (grado), %, mm/m
Funciones principales	Medición de ángulo 360°, función de referencia, función de inclinación preestablecida (1-4%), memoria de inclinación, Bluetooth® LE para transferencia de datos, señal sonora a 0°/45°/90°, apagado automático (10 min), retroiluminación (1 min)
Calibración	Calibración manual girando 180° sobre una superficie plana
Interfaz de radio	Bluetooth LE 4.x, banda ISM 2,4 GHz, alcance máx. 10 m
Condiciones de trabajo	-10°C a 50°C, humedad máx. 80% (sin condensación)
Condiciones de almacenamiento	-20°C a 70°C, humedad máx. 80%
Mantenimiento y limpieza	Limpiar con un paño ligeramente húmedo, sin disolventes ni productos abrasivos. Retirar las pilas antes de un almacenamiento prolongado.
Seguridad	No mirar el haz láser. Mantener fuera del alcance de los niños. Evitar campos magnéticos potentes (distancia >30 cm de implantes).
Reparabilidad	Calibración recomendada una vez al año por el servicio posventa UMAREX-LASERLINER.

Preguntas frecuentes - DigiLevel Pro 100 Laserliner

¿Cómo calibrar el nivel láser DigiLevel Pro 100?

Coloque la superficie de medición sobre una superficie plana y marcada. Encienda el aparato, luego presione simultáneamente las teclas ENCENDIDO/APAGADO (1) y Función inclinación (3). La pantalla muestra '-1-'. Presione READ (1) para confirmar. Gire el aparato 180° y colóquelo sobre la misma superficie. Presione READ nuevamente. Una señal sonora confirma el final del calibrado. El aparato debe mostrar el mismo valor en ambas posiciones.

¿Cómo cambiar la unidad de medida?

Utilice la tecla (5) para alternar entre las unidades: grados (°), porcentaje (%) y mm/m. La unidad seleccionada se muestra en la pantalla.

¿Cómo transmitir los datos mediante Bluetooth?

Active el Bluetooth de su dispositivo móvil y descargue la aplicación Laserliner. Encienda el nivel, luego inicie la aplicación. Seleccione su dispositivo en la lista. La conexión es automática después del primer emparejamiento. El alcance es de aproximadamente 10 metros.

¿Cuál es la precisión de medición?

La precisión electrónica es de ±0,05° para ángulos cercanos a 0° y 90°, y de ±0,1° entre 1° y 89°. La precisión de las burbujas es de ±0,5 mm/m.

El nivel se apaga solo, ¿es normal?

Sí, el apagado automático se activa después de 10 minutos de inactividad para ahorrar pilas. La retroiluminación se apaga después de 1 minuto. Puede volver a encenderlo con la tecla ENCENDIDO/APAGADO.

¿Qué tipos de pilas usar?

Utilice dos pilas 1,5V de tipo LR03 (AAA). Respete la polaridad indicada en el compartimento. Las pilas están incluidas pero pueden ser reemplazadas.

¿Cómo limpiar el nivel láser?

Limpie el aparato con un paño ligeramente húmedo. No use productos de limpieza, abrasivos ni disolventes. Retire las pilas antes de un almacenamiento prolongado y conserve el aparato en un lugar seco y limpio.

¿El láser es peligroso para los ojos?

El láser es de clase 2 (< 1 mW). No mire nunca directamente el haz o sus reflejos. Evite dirigirlo hacia personas. Si sus ojos quedan expuestos, ciérrelos inmediatamente y aparte la cabeza. No use instrumentos ópticos para observar el haz.

¿Cómo usar la función de inclinación preestablecida?

Presione varias veces la tecla (3) para seleccionar la inclinación deseada: 1%, 2%, 3% o 4%. La pantalla muestra el valor. Para desactivar, presione prolongadamente (3). La señal sonora se puede activar para indicar el ángulo alcanzado.

¿Cuál es el alcance del Bluetooth?

El alcance máximo es de aproximadamente 10 metros en campo abierto. Las paredes gruesas y las fuentes de interferencias pueden reducir el alcance. Asegúrese de que su dispositivo móvil sea compatible con Bluetooth 4.0.

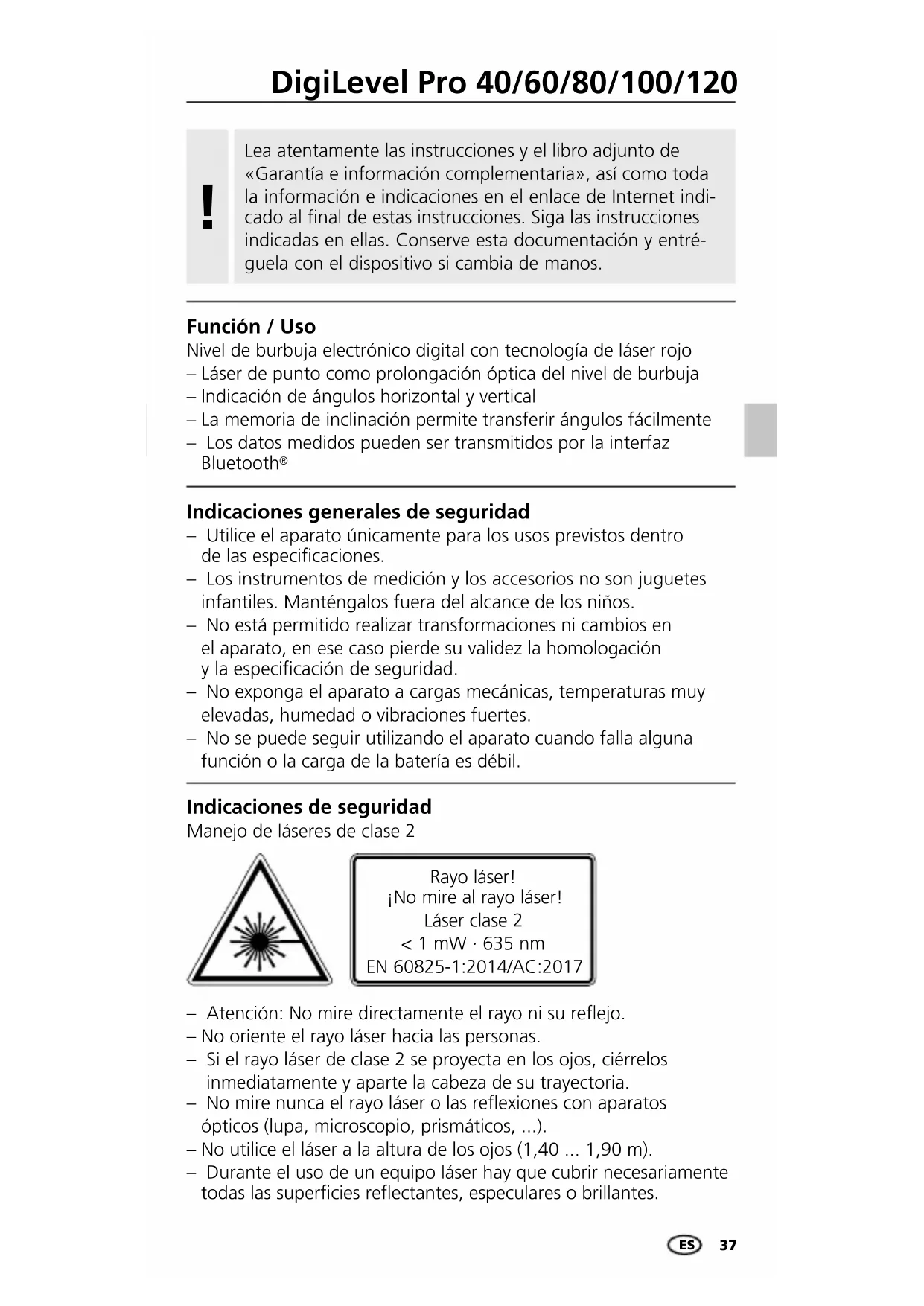

MANUAL DE USUARIO DigiLevel Pro 100 Laserliner

Lea atentamente las instrucciones y el libro adjunto de «Garantía e información complementaria», así como toda la información e indicaciones en el enlace de Internet indicado al final de estas instrucciones. Siga las instrucciones indicadas en ellas. Conserve esta documentación y entreguela con el dispositivo si cambia de manos.

Función / Uso

Nivel de burbuja electrónico digital con tecnología de láser rojo
- Láser de punto como prolongación óptica del nivel de burbuja
- Indicación de ángulos horizontal y vertical
- La memoria de inclinación permite transferir ángulos fácilmente
- Los datos medidos pueden ser transmitidos por la interfaz Bluetooth®

Indicaciones generales de seguridad

• Utilice el aparato únicamente para los usos previstos dentro de las especificaciones.
• Los instrumentos de medición y los accesorios no son juguetes infantiles. Manténgalos fuera del alcance de los niños.
• No está permitido realizar transformaciones ni cambios en el aparato, en ese caso pierde su validez la homologación y la especificación de seguridad.
• No exponga el aparato a cargas mecánicas, temperaturas muy elevadas, humedad o vibraciones fuertes.
• No se puede seguir utilizando el aparato cuando falla alguna función o la carga de la batería es débil.

Indicaciones de seguridad

Manejo de láseres de clase 2

Rayo láser! ¡No mire al rayo láser!

Láser clase 2

< 1 mW · 635 nm

EN 60825-1:2014/AC:2017

• Atención: No mire directamente el rayo ni su reflejo.
• No oriente el rayo láser hacia las personas.
• Si el rayo láser de clase 2 se proyecta en los ojos, ciérrelos inmediatamente y aparte la cabeza de su trayectoria.
• No mire nunca el rayo láser o las reflexiones con aparatos ópticos (lupa, microscopio, prismáticos, ...).
• No utilice el láser a la altura de los ojos (1,40 ... 1,90 m).
• Durante el uso de un equipo láser hay que cubrir necesariamente todas las superficies reflectantes, especulares o brillantes.

Laserliner

- En zonas de tráfico públicas debe limitarse el recorrido de los rayos dentro de lo posible mediante barreras o tabiques móviles y marcar la zona de trabajo con láser con placas de advertencia.

Salida del láser

Instrucciones de seguridad

Manejo de radiación electromagnética

• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética según la Directiva europea 2014/30/UE de CEM, cubierta por la Directiva 2014/53/UE de equipos radioeléctricos (RED).
• Es necesario observar las limitaciones de uso locales, por ejemplo en hospitales, aviones, gasolineras o cerca de personas con marcapasos. Se pueden producir efectos peligrosos o interferencias sobre los dispositivos electrónicos o por causa de estos.
• El uso cerca de altas tensiones o bajo campos electromagnéticos alternos elevados puede mermar la precisión de la medición.

Instrucciones de seguridad

Manejo de radiofrecuencias RF

• El instrumento de medición está equipado con una interfaz radioeléctrica.
• El instrumento de medición cumple las normas y limitaciones de compatibilidad electromagnética y emisión radioeléctrica según la Directiva 2014/53/UE de RED.
• Umarex GmbH & Co. KG declara aquí que el tipo de equipo radioeléctrico DigiLevel Pro 40/60/80/100/120 cumple los requisitos básicos y otras disposiciones de la Directiva 2014/53/UE de equipos radioeléctricos (RED). El texto completo de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: http://laserliner.com/info?an=AHJ

1 Poner las pilas

Abra la caja para pilas e inserte las pilas según los símbolos de instalación. Coloque las pilas en el polo correcto.

1 Tecla de encendido y apagado (ON/OFF) / READ: transmisión de los datos por Bluetooth®
2 Ajuste de valor dereferencia ángulo / 3 segundos: sensibilidad de cambio
3 Aplicar función de plano inclinado
4 Laser on/off
5 Cambiar unidad de medida
6 Emisor de señales acústicas on/off / Función Hold
7 Calibración

a Sentido de inclinación
b Función Bluetooth® activada
c Función de plano inclinado aplicada
d HOLD: mantener medición actual
e Unidad de medición %
f Nivel de burbuja digital
g Unidad de medición mm/m
h Valor de referencia angular aplicado
i Indicación estado de pilas
j Unidad de medición ° grados
k Emisor de señales acústicas activado
I Ángulo de inclinación
m Láser activo
8 Burbuja horizontal
9 Burbuja vertical
10 Salida del láser
11 Imanes
12 Caja de pilas (Trasero)
13 Superficie de medición
14 Escala de medición (solo en DigiLevel Pro 40 / 60)

Laserliner

2 Conectar y medir

Antes de cada medición, compruebe que esté desactivada la función de referencia.

El DigiLevel Pro 40/60/80/100/120 puede medir ángulos continua- mente a 360°.

• Encienda el aparato con la tecla (1).
• El ángulo de inclinación aparece en la indicación (I).

Al medir inclinaciones arriba de la cabeza, el sentido de indicación se adapta automáticamente.

- Adicionalmente con el símbolo (a) se indica el sentido momentáneo de inclinación.

3 Selección de la unidad de medición

Con la tecla (5) la unidad de medición se cambia entre ° grados, % e mm/m.

4 Calibración

1. Coloque la superficie de medición (13) del aparato sobre una base lisa y marcada (ver fig. abajo). Encender el aparato (1). Para activar el modo de calibración, pulse los botones 1 y 3 al mismo tiempo. En la pantalla se visualiza -1-.

2. A continuación pulse la tecla READ (1). -1- intermitente. La indicación cambia ahora a -2-.

1. Gire ahora el nivel de burbuja en 180° horizontalmente y póngalo exactamente sobre la superficie marcada (medición inversa). Pulse de nuevo la tecla READ (1). -2- intermitente. El proceso finaliza con un sonido.

El aparato está calibrado correctamente cuando en ambas posiciones (0° y 180°) aparecen los mismos valores.

HOLD

Para mantener la medición actual en la pantalla pulse la tecla Hold (6) de forma prolongada.

6 Cambiar el valor de referencia del ángulo

Las inclinaciones se pueden traspasar con la tecla (2). Para ello coloque el aparato a la inclinación deseada y pulse la tecla (2). La indicación cambia ahora a „0,00°“, en la pantalla se muestra „REF“ y ya está aplicado el ángulo de referencia deseado. Ahora la inclinación se puede pasar a otros objetos.

Pulsando de nuevo la tecla (2) se desactiva la referencia de ángulo.

7 Función de plano inclinado

Con la tecla (3) se puede ajustar las inclinaciones preconfiguradas de 1%, 2%, 3% y 4%. Para ello, pulse la tecla (3) tantas veces como sea necesario hasta que se muestre en la pantalla el valor deseado. Pulsando la tecla (3) de forma prolongada se desactiva la función de plano inclinado.

8 Señalización acústica

El emisor de señal se enciende / apaga con la tecla (6). Si el ángulo de inclinación está en 0°, 45°, 90° o el último valormemorizado, esto se indica con una señal acústica.

Si trabaja con un valor de referencia del ángulo modificado, el emisor de señal se activa con este nuevo valor de referencia (indicación 0°, 45°, 90°).

Función Auto Off

El aparato se desconecta automáticamente a los 10 minutos de inactividad para proteger las pilas. La iluminación de fondo se apaga al cabo de 1 minuto.

Transmisión de datos

El aparato dispone de una función Bluetooth ^® que permite transmitir datos de manera inalámbrica a dispositivos móviles con interfaz Bluetooth ^® (p. ej. smartphones o tablets).

En http://laserliner.com/info?an=ble encontrará los requisitos del sistema para la conexión Bluetooth®*.

El dispositivo puede conectarse por Bluetooth®* con dispositivos compatibles con Bluetooth 4.0.

El alcance desde el dispositivo final es de 10 m como máximo y depende en gran medida de las condiciones el entorno, p. ej. el grosor y la composición de las paredes, interferencias inalámbricas y las funciones de envío / recepción del dispositivo final.

Bluetooth®* siempre está activo tras encender el aparato, pues el sistema radioeléctrico está diseñado para un consumo de energía muy bajo.

Laserliner

Un dispositivo móvil puede conectarse con el instrumento de medición encendido por medio de una aplicación.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Applikation (App)

Para utilizar la función Bluetooth®* se necesita una aplicación. Puede descargarla de la plataforma correspondiente en función del dispositivo:

Tenga en cuenta que tiene que estar activada la interfaz Bluetooth®* del dispositivo móvil.

Una vez iniciada la aplicación y activada la función Bluetooth®* se puede establecer la conexión entre el dispositivo móvil y el instrumento de medición. Si la aplicación detecta varios dispositivos activos, deberá elegir el que corresponda.

Cuando se inicie de nuevo, el dispositivo podrá conectarse automáticamente.

* La marca Bluetooth® y el logotipo son marcas registradas de Bluetooth SIG, Inc.

Indicaciones sobre el mantenimiento y el cuidado

Limpie todos los componentes con un paño ligeramente humede- cidoy evite el uso de productos de limpieza, abrasivos y disolventes. Retire la/s pila/s para guardar el aparato por un periodo prolongado. Conserve el aparato en un lugar limpio y seco.

Peligro por fuertes campos magnéticos

Los campos magnéticos fuertes pueden tener efectos dañinos en personas que utilicen dispositivos corporales activos (p. ej. marcapasos) y en equipos electromagnéticos (p. ej. tarjetas magnéticas, relojes mecánicos, mecanismos de precisión, discos duros).

En cuanto al efecto de los campos magnéticos fuertes sobre las personas deben tenerse en cuenta las disposiciones y normas nacionales pertinentes, por ejemplo en Alemania la norma de la mutua profesional BGV B11 artículo 14 „Campos electromagnéticos“.

Para evitar un efecto nocivo, mantenga los imanes siempre a una distancia mínima de 30 cm respecto a los dispositivos implantados y equipos que puedan ser afectados.

Calibración

El aparato tiene que ser calibrado y verificado con regularidad para poder garantizar la precisión y el funcionamiento. Se recomienda una periodicidad de calibración de un año. Póngase en contacto con su distribuidor especializado o diríjase al Servicio Técnico de UMAREX-LASERLINER.

Datos técnicos

Precisión medición electrónica	± 0,05° para 0° ... 1° ± 0,1° para 1° ... 89° ± 0,05° para 89° ... 90°
Precisión de las burbujas	± 0,5 mm/m
Precisión indicada	2 decimales
Longitud de onda del láser	635 nm
Clase láser	2 / < 1 mW (EN 60825-1:2014/AC:2017)
Alimentación	2 x 1,5V LR03 (AAA)
Tiempo de funcionamiento	con láser: aprox. 10 h sin láser: aprox. 55 h
Datos de servicio del módulo radioeléctrico	Interfaz de Bluetooth LE 4.x; Banda de frecuencias: banda ISM 2400-2483.5 MHz, 40 canales; Potencia de emisión: máx. 10 mW; Anchura de banda: 2 MHz; Velocidad binaria: 1 Mbit/s; modulación: GFSK / FHSS
Condiciones de trabajo	-10°C ... 50°C, humedad del aire máx. 80% rH, no condensante, altitud de trabajo máx. 2000 m sobre el nivel del mar (nivel normal cero)
Condiciones de almacén	-20°C ... 70°C, humedad del aire máx. 80% rH
Dimensiones 40	400 x 63 x 33 mm (An x Al x F)
Dimensiones 60	600 x 63 x 33 mm (An x Al x F)
Dimensiones 80	800 x 63 x 33 mm (An x Al x F)
Dimensiones 100	1000 x 63 x 33 mm (An x Al x F)
Dimensiones 120	1200 x 63 x 33 mm (An x Al x F)
Peso 40/60/80/100/120	548 g / 722 g / 968 g / 1105 g / 1360 g (pilas incluida)

Sujeto a modificaciones técnicas. 20W36

Disposiciones europeas y eliminación

El aparato cumple todas las normas requeridas para el libre tráfico de mercancías en la UE.

Se trata de un aparato eléctrico, por lo que debe ser recogido y eliminado por separado conforme a la directiva europea relativa a los aparatos eléctricos y electrónicos usados.

Más información detallada y de seguridad en:

http://laserliner.com/info?an=AHJ
