AC12BK - Condizionatore LG - Manuale utente e istruzioni gratuiti

Marca	LG
Modello	AC12BK
Tipo di prodotto	Condizionatore split a parete
Installazione	Montaggio a parete
Dimensioni (unità interna)	Circa 800 x 300 x 200 mm
Dimensioni (unità esterna)	Circa 700 x 500 x 300 mm
Peso (unità interna)	Circa 10 kg
Peso (unità esterna)	Circa 30 kg
Alimentazione elettrica	230 V / 50 Hz
Consumo elettrico	Variabile a seconda della modalità (vedi manuale)
Refrigerante	R32 (a seconda del modello)
Funzioni principali	Raffreddamento, deumidificazione, ventilazione, modalità silenziosa, modalità Jet
Telecomando senza fili	Sì, con display LCD e batterie AAA
Timer	Accensione/Spegnimento programmabile
Filtro aria	Lavabile, pulizia consigliata ogni 2 settimane
Pulizia e manutenzione	Pulire il filtro con acqua; utilizzare un panno morbido per l'unità
Sicurezza	Spegnimento automatico in caso di surriscaldamento (protezione integrata)
Pezzi di ricambio e riparabilità	Filtro aria, telecomando, batterie disponibili separatamente
Informazioni generali	Manuale scaricabile su notice-facile.com

Domande frequenti - AC12BK LG

Come installare le batterie del telecomando?

Rimuovi il coperchio della batteria, inserisci due batterie AAA (1,5 V) rispettando le polarità + e -, poi richiudi il coperchio.

Come pulire il filtro dell'aria?

Apri il coperchio anteriore, rimuovi il filtro, lavalo con acqua tiepida, asciugalo completamente e rimettilo a posto. Puliscilo ogni due settimane.

Come utilizzare il condizionatore senza telecomando?

Apri il coperchio anteriore (o l'ala orizzontale) e premi il pulsante ON/OFF dell'unità interna. La temperatura viene quindi impostata tra 22 e 24 °C.

Come impostare il timer accensione/spegnimento?

Premi il pulsante Timer, regola i minuti con i pulsanti + o -, poi conferma con Set/Cancel.

Come passare da °C a °F?

Tieni premuto il pulsante Swing (o Room Temp. a seconda del modello) per circa 5 secondi per cambiare l'unità.

Cosa fare se il telecomando non funziona più?

Controlla le batterie, sostituiscile se necessario. Punta il telecomando direttamente verso il ricevitore dell'unità interna. Se il problema persiste, utilizza il pulsante ON/OFF manuale.

Come attivare la modalità silenziosa?

Premi il pulsante Func, seleziona l'opzione Silenziosa (o utilizzando i tasti di navigazione), poi conferma con Set/Cancel.

Come utilizzare la funzione di risparmio energetico?

Usa il pulsante Energy Ctrl (se disponibile) per visualizzare e ridurre il consumo. Evita di raffreddare eccessivamente, chiudi porte e finestre e usa tende.

Come orientare il flusso d'aria?

Premi il pulsante Swing per attivare il movimento orizzontale o verticale. Usa le alette manualmente se necessario.

Cosa fare se il condizionatore non raffredda bene?

Controlla che il filtro dell'aria sia pulito, che porte e finestre siano chiuse e che la temperatura impostata sia inferiore a quella ambiente. Se il problema persiste, contatta un tecnico.

MANUALE UTENTE AC12BK LG

Leggere interamente il manuale d'uso prima di utilizzare l'elettrodomestico e conservarlo a portata di mano per futuri riferimenti.

Il presente documento costituisce la versione ridotta del manuale originale disponibile sul sito www.lg.com.

TIPO: A PARETE

Traduzione delle istruzioni originali

INDICE

Questo manuale può contenere testo o immagini che non si riferiscono al modello acquistato.

Il presente manuale è soggetto a revisioni da parte del produttore.

USO 3

Note per l'uso....3

Componenti e funzioni....3

Telecomando wireless 4

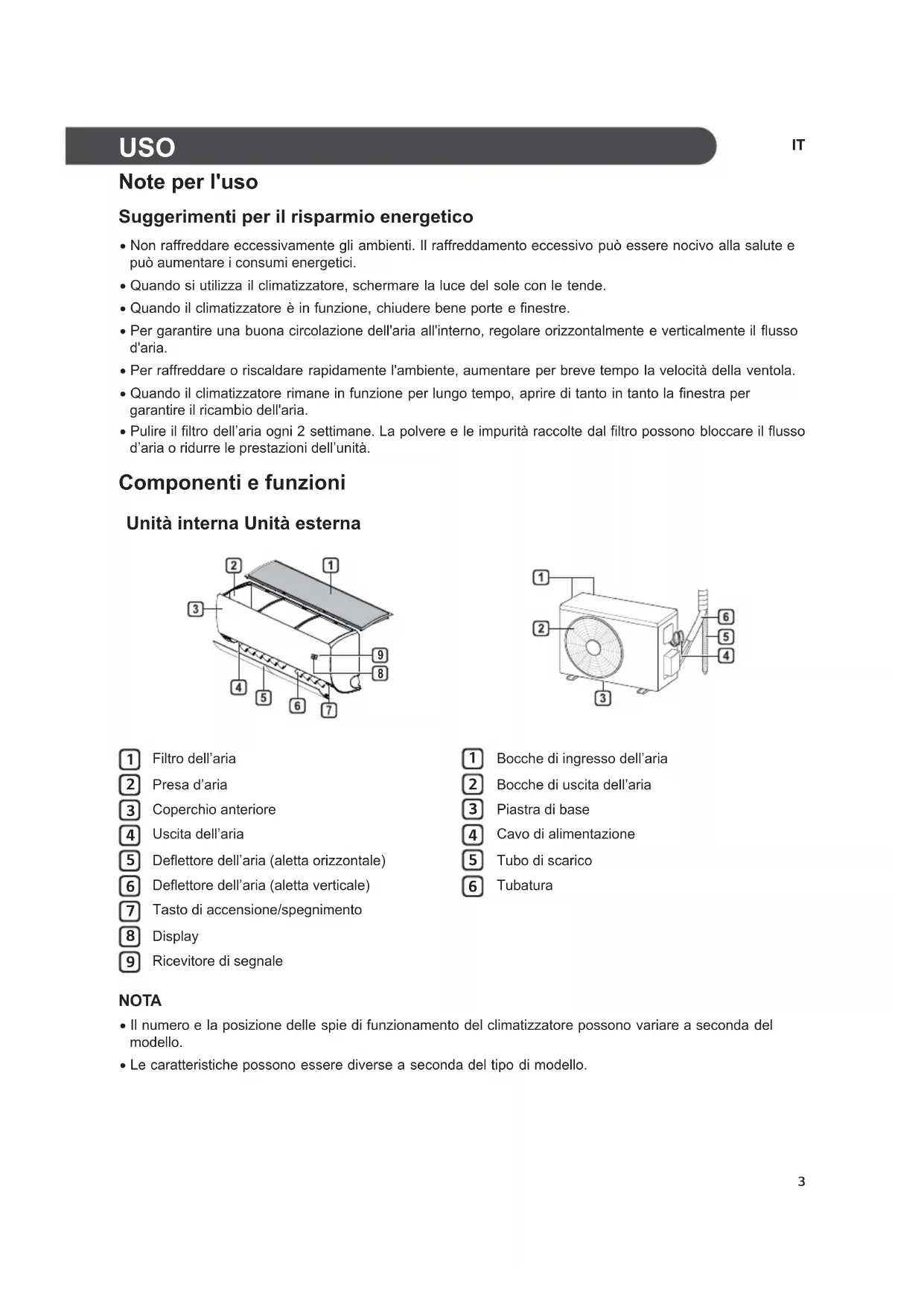

USO

IT

Note per l'uso

Suggerimenti per il risparmio energetico

• Non raffreddare eccessivamente gli ambienti. Il raffreddamento eccessivo può essere nocivo alla salute e può aumentare i consumi energetici.
• Quando si utilizza il climatizzatore, schermare la luce del sole con le tende.
• Quando il climatizzatore è in funzione, chiudere bene porte e finestre.
• Per garantire una buona circolazione dell'aria all'interno, regolare orizzontalmente e verticalmente il flusso d'aria.
• Per raffreddare o riscaldare rapidamente l'ambiente, aumentare per breve tempo la velocità della ventola.
• Quando il climatizzatore rimane in funzione per lungo tempo, aprire di tanto in tanto la finestra per garantire il ricambio dell'aria.
• Pulire il filtro dell'aria ogni 2 settimane. La polvere e le impurità raccolte dal filtro possono bloccare il flusso d'aria o ridurre le prestazioni dell'unità.

Componenti e funzioni

Unità interna Unità esterna

5 Deflettore dell'aria (aletta orizzontale)

6 Deflettore dell'aria (aletta verticale)

7 Tasto di accensione/spegnimento

8 Display

9 Ricevitore di segnale

1 Bocche di ingresso dell'aria

2 Bocche di uscita dell'aria

3 Piastra di base

4 Cavo di alimentazione

5 Tubo di scarico

6 Tubatura

NOTA

• Il numero e la posizione delle spie di funzionamento del climatizzatore possono variare a seconda del modello.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

Telecomando wireless

Inserimento delle batterie

Se il display del telecomando si sbiadisce, sostituire le batterie. Prima di utilizzare il telecomando, inserire le batterie AAA (1,5 V).

1 Togliere il coperchio delle batterie.

2 Inserire le nuove batterie rispettando le polarità (+ e -).

Installazione del portatelecomando

Per proteggere il telecomando, installare il portatelecomando in un luogo protetto dalla luce solare diretta.

1 Scegliere una posizione sicura e facilmente accessibile.

2 Fissare il portatelecomando stringendo saldamente le 2 viti con un cacciavite.

Funzionamento

Puntare il telecomando verso il ricevitore del segnale collocato sul lato destro del climatizzatore.

- Il telecomando potrebbe interagire con altri dispositivi elettronici se viene puntato verso tali dispositivi. Accertarsi di puntare il telecomando verso il ricevitore del segnale del climatizzatore.

- Per il corretto funzionamento, pulire il trasmettitore e il ricevitore del segnale con un panno morbido.

- Nel caso in cui venga premuto il tasto del telecomando relativo a una funzione non disponibile, il prodotto non emette alcun segnale acustico, ad eccezione delle funzioni di regolazione del flusso d'aria (Swing),

visualizzazione del consumo energetico (○) e purificazione dell'aria (☐).

Impostazione dell'ora

1 Inserire le batterie.

- L'icona nella parte inferiore del display comincia a lampeggiare.

2 Premere il tasto ⚙ per selezionare i minuti.
3 Premere il tasto Set/Cancel per terminare la procedura.

NOTA

- Una volta impostata l'ora, è possibile utilizzare il timer di accensione e spegnimento.

Utilizzo della funzione di conversione °C/°F (opzionale)

Questa funzione consente di scegliere l'unità di misura in °C e °F

- Tenere premuto il tasting per 5 secondi.

Funzionamento del climatizzatore senza telecomando

Per azionare il climatizzatore senza telecomando, utilizzare il tasto ON/OFF dell'unità interna.

1 Aprire il coperchio anteriore (Tipo2) o l'aletta orizzontale (Tipo1).
2 Premere il tasto ON/OFF.

Tipo1

Tipo2

NOTA

• Se si apre rapidamente l'aletta orizzontale, il motore passo-passo potrebbe danneggiarsi.
• È impostata la velocità elevata della ventola.
• Le caratteristiche possono essere diverse a seconda del tipo di modello.

- Quando si utilizza il tasto di ON/OFF di emergenza, non è possibile cambiare la temperatura.

- Per i modelli con raffreddamento e riscaldamento, la temperatura è impostata tra 22 e 24 °C

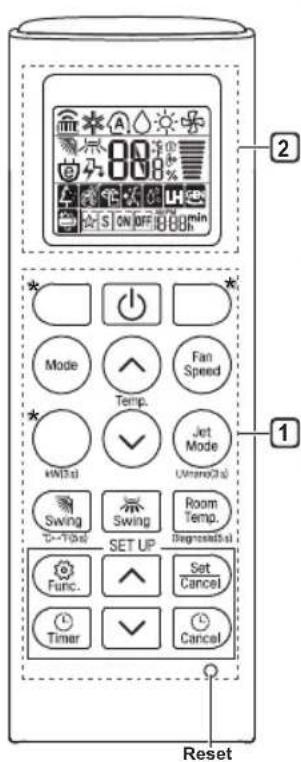

Utilizzo del telecomando wireless

L'uso del climatizzatore è più comodo tramite il telecomando.

1Tasto	2Display	Descrizione	Disponibile Funzione
			Splitsingolo	Multi
	-	Consente di accendere e spegnere il climatizzatore.	O	O
	88°	Consente di regolare la temperatura del raffreddamento, del riscaldamento o la modalità di commutazione automatica.	O	O
Mode		Consente di selezionare la modalità di raffreddamento.	O	O
		Consente di selezionare la modalità di riscaldamento.	O	O
		Consente di selezionare la modalità di deumidificazione.	O	O
		Consente di selezionare la modalità di ventilazione.	O	O
		Consente di selezionare la modalità di funzionamento e commutazione in automatico.	O	O
Jet Mode	Po	Consente di cambiare rapidamente la temperatura dell'ambiente.	O	O
Fan Speed		Consente di regolare la velocità della ventola.	O	O
		Consente di regolare la direzione orizzontale e verticale del flusso d'aria.	O	O

NOTA

• * I tasti possono essere diversi a seconda del tipo di modello.

- Se ci si connette all'Unità Esterna Multi, le funzioni di Visualizzazione Energetica, di Regolazione Energetica, Silenziosa e di Diagnosi Intelligente potrebbero non essere supportate.

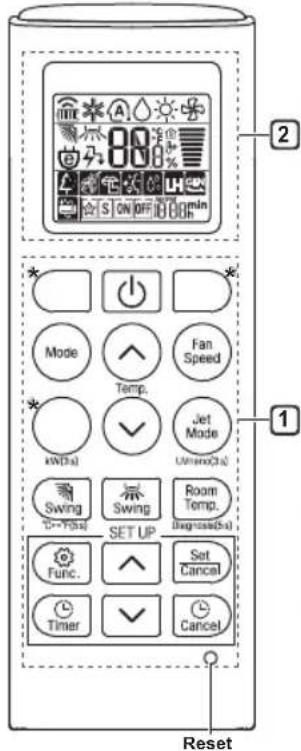

	1Tasto	2Display	Descrizione	Disponibile Funzione
				Splitsingolo	Multi
			Consente di accendere e spegnere il climatizzatore all'ora desiderata.	O	O
	Set/Cancel	-	Consente di impostare o annullare il timer e le funzioni speciali.	O	O
		-	Consente di annullare le impostazioni del timer.	O	O
		-	Consente di regolare l'ora.	O	O
	*Light Off	-	Consente di impostare la luminosità del display sull'unità interna.	O	O
	Room Temp.		Consente di visualizzare la temperatura dell'ambiente.	O	O
	°C←°F(5 s)		Consente di scegliere l'unità di misura in °C e °F	O	O
	*Comfort Air		Consente di regolare il flusso d'aria tramite il deflettore.	O	O
	kW(3 s) -		Consente di scegliere se visualizzare o meno i dati energetici.	O	X
	*Energy Ctrl.		Consente di applicare il risparmio energetico.	O	X
	Diagnosis (5 s)	-	Consente di controllare i dati di manutenzione del prodotto.	O	X
	UVnano (3 s)	-	Consente di attivare o disattivare i LED UV, per mantenere pulita la superficie del ventilatore interno.	O(opzionale)	O(opzionale)

2

1Tasto	2Display	Descrizione	Disponibile Funzione
			Splitsingolo	Multi
		Consente di accendere e spegnere il climatizzatore all'ora desiderata.	O	O
Set/ Cancel	-	Consente di impostare o annullare il timer e le funzioni speciali.	O	O
	-	Consente di annullare le impostazioni del timer.	O	O
	-	Consente di regolare l'ora.	O	O
*Light Off	-	Consente di impostare la luminosità del display sull'unità interna.	O	O
Room Temp.		Consente di visualizzare la temperatura dell'ambiente.	O	O
°C←°F (5 s)		Consente di scegliere l'unità di misura in °C e °F	O	O
*Comfort Air		Consente di regolare il flusso d'aria tramite il deflettore.	O	O
kW(3 s) -		Consente di scegliere se visualizzare o meno i dati energetici.	O	X
*Energy Ctrl.		Consente di applicare il risparmio energetico.	O	X
Diagnosis (5 s)	-	Consente di controllare i dati di manutenzione del prodotto.	O	X
UVnano (3 s)	-	Consente di attivare o disattivare i LED UV, per mantenere pulita la superficie del ventilatore interno.	O(opzionale)	O(opzionale)

IT

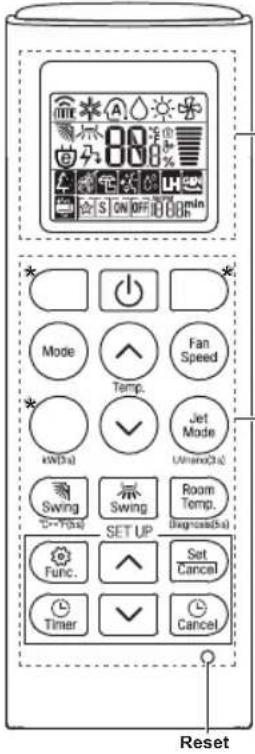

	1Tasto	2Display	Descrizione	Disponibile Funzione
				Splitsingolo	Multi
	Func.		Il generatore di ioniutilizza milioni di ioni peraiutare a migliorare laqualità dell'ariaall'interno di spazi chiusi.	O(opzionale)	O(opzionale)
			Consente di ridurre ilrumore delle unitàesterne.	O	X
			Consente di rimuoverel'umidità che si èprodotta all'internodell'unità interna.	O	O
	Reset -		Consente di inizializzarele impostazioni deltelecomando.	O	O

NOTA

• A seconda del modello, alcune funzioni potrebbero non essere disponibili.
  • * I tasti possono essere diversi a seconda del tipo di modello.
• Premere il pulsante Set/Cancel per attivare la Func selezionata.
