Tipo di prodotto	Contatore preselettivo elettronico
Marca	Kübler
Modello	CODIX 924
Dimensioni (L x H x P)	48 x 48 x 91 mm
Foro di montaggio a incasso	45 x 45 mm (+0.6 mm)
Peso	Circa 125 g
Alimentazione	100–240 VAC ±10% (50/60 Hz), 24 VAC ±10%, o 10–30 VDC
Consumo	Max. 9,5 VA (AC) o 5 W (DC)
Display	LCD 2 righe, 6 decadi, positivo o negativo, retroilluminazione opzionale (verde, rosso, rosso-verde)
Funzioni principali	Conteggio impulsi, tachimetro/frequenzimetro, contatore ore; due preselezioni; uscite relè o optoaccoppiatore; programmazione tramite tasti; funzione apprendimento (Teach); preposizionamento
Frequenza di conteggio max.	55 kHz (impulsi), 65 kHz (frequenzimetro)
Ingressi	INP A, INP B (segnale), RESET, GATE, LOC.INP, MPI; programmabili NPN/PNP
Uscite	Uscita 1: relè contatto lavoro o optoaccoppiatore NPN; Uscita 2: relè invertitore o optoaccoppiatore NPN
Temperatura di funzionamento	-20 °C a +65 °C
Grado di protezione	IP65 sul frontale
Manutenzione e pulizia	Pulire il frontale con un panno morbido umido; nessuna manutenzione interna necessaria
Sicurezza	Classe di protezione 2 (frontale); non aprire; utilizzare fusibili esterni; montaggio ad incasso
Riparazione	Restituire al costruttore o fornitore; apertura vietata

Domande frequenti - CODIX 924 Kübler

Come programmare i valori delle preselezioni?

In modalità funzionamento, premere il tasto Prog/Mode fino a visualizzare PR1 o PR2. Utilizzare i tasti delle decadi (T1-T6) per impostare il valore. Premere Prog/Mode per confermare o attendere 3 secondi dopo l'ultimo tasto.

Come utilizzare la funzione apprendimento (Teach)?

Programmare l'ingresso MPI su tEAch. Selezionare la preselezione da modificare con Prog/Mode, quindi attivare brevemente l'ingresso MPI. Il valore corrente viene assunto come nuova preselezione.

Come resettare manualmente il contatore?

Premere il tasto Reset (tasto rosso) per azzerare il contatore (modalità addizionante) o portarlo alla preselezione 2 (modalità sottraente). È anche possibile utilizzare l'ingresso elettrico RESET.

Quali tipi di ingresso sono disponibili per il conteggio impulsi?

I tipi includono: Cnt.dir (conteggio/direzione), up.dn (conteggio addiz/sottraz), up.up (totalizzazione), quad, quad2, quad4 (discriminatore di fase), A/B e (A-B)/A.

Come configurare il tachimetro/frequenzimetro?

Nel menu di programmazione, selezionare la funzione FrEqu (frequenzimetro). Scegliere il tipo di ingresso (A, A-B, A+B, quad, A/B o (A-B)/A), impostare il fattore di moltiplicazione/divisione, il punto decimale, la media mobile e la temporizzazione all'avvio.

Come impostare il punto decimale?

Nel menu principale di configurazione, parametro dP. Le opzioni: 0 (nessuna decimale), 0.0 (1 decimale), 0.00 (2 decimali), 0.000 (3 decimali), 0.0000 (4 decimali), 0.00000 (5 decimali).

Come bloccare i tasti?

Utilizzare l'ingresso statico LOC.INP. Nel menu, impostare Loc.InP su ProG (blocco programmazione), SEt (blocco regolazione preselezioni) o entrambi. Attivare l'ingresso LOC per bloccare.

Cosa significa il messaggio di errore 'Err 1'?

Il messaggio Err 1 indica che il valore di preposizionamento (SETPt) è fuori dal range consentito (-999999 a 999999). Controllare e correggere il valore nel menu SEtPt.

Come collegare l'alimentazione e le uscite?

Utilizzare i morsetti a vite estraibili. Per l'alimentazione AC: morsetto 14 (N) e 15 (L). Per DC: morsetto 14 (N) = GND, 15 (L) = +. Le uscite relè si collegano ai morsetti 9-13. Rispettare le sezioni dei fili max. (2,5 mm² per alimentazione, 1,5 mm² per ingressi).

Come effettuare un preposizionamento (Setpoint)?

Programmare l'ingresso MPI su SEt. Nel menu SEtPt, impostare il valore desiderato. Attivare brevemente l'ingresso MPI: il contatore viene quindi preregolato a questo valore (addizionante) o alla somma preselezione 2 + SETPt (sottraente).

MANUALE UTENTE CODIX 924 Kübler

Contatore elettronico a preselezione

con due preselezioni

Esecuzioni

LCD positivo

LCD positivo, retroilluminazione verde

LCD negativo, retroilluminazione rossa

LCD negativo, retroilluminazione verde-rossa

Differenzmessung [A - B]

Inp A: Frequenzeingang A

Contatore elettronico a preselezione

con due preselezioni

Esecuzioni

LCD positivo

LCD positivo, retroilluminazione verde

LCD negativo, retroilluminazione rossa

LCD negativo, retroilluminazione verde-rossa

Sommario

1 Introduzione 4

2 Istruzioni di sicurezza e avvertenze 4

2.1 Utilizzo conforme 4

2.2 Montaggio incassato 4

2.3 Installazione elettrica 5

2.4 Pulizia e manutenzione 5

3 Descrizione 6

4 Visualizzazione/Organi di comando 6

5 Ingressi 6

5.1 INP A, INP B 6

5.2 RESET 6

5.3 GATE 7

5.4 LOC.INP 7

5.5 MPI 7

6 Uscite 7

6.1 Uscita 1 7

6.2 Uscita 2 7

6.3 Uscite attive 7

7 Programmazione 7

7.1 Richiamo della modalità Programmazione 7
7.2 Richiamo dei menu principali 7
7.3 Passaggio ad un sottomenu 7
7.4 Richiamo dei punti del menu 7
7.5 Regolazione dei punti del menu 7
7.6 Memorizzazione della regolazione 7
7.7 Fine della programmazione 8
7.8 Menu di programmazione 8

7.8.1 Gruppi di parametri predefiniti 8
7.8.2 Tabella dei gruppi di parametri 8
7.8.3 Regolazione della funzione di base 9
7.8.4 Contatore di impulsi 9
7.8.5 Tachimetro/Frequenzimetro 12
7.8.6 Contatore orario 13

7.9 Regolazione della preselezione 17

7.9.1 Regolazione tramite i tasti delle decadi 17
7.9.2 Regolazione tramite la funzione d'apprendimento (Teach) 18
7.9.3 Regolazione in caso di preselezione 1 in funzione della preselezione 2 18

7.10 Funzione di preimpostazione 18

8 Messaggio d'errore 18

9 Collegamento 18

9.1 Ingressi di segnale e di comando 18
9.2 Tensione d'alimentazione ed uscite 19

9.2.1 Esecuzione con relè 19

9.2.2 Esecuzione con accoppiatore ottico 19

10 Caratteristiche tecniche 19

10.1 Caratteristiche generali 19
10.2 Contatore di impulsi 19
10.3 Tachimetro/Frequenzimetro 19
10.4 Contatore orario 19
10.5 Ingressi di segnale e di comando 19
10.6 Uscite 20
10.7 Tensione di alimentazione 20

10.8 Tensione d'alimentazione per un sensore 20
10.9 Condizioni climatiche 20
10.10CEM 20
10.11 Sicurezza dell'apparecchio 20
10.12Caratteristiche meccaniche 20
10.13 Collegamenti 21

11 La consegna include 21
12 Codificazione per l'ordinazione 21
13 Frequenze (specifiche) 21

13.1 Contatore di impulsi 21

13.2 Frequenzimetro 21

14 Tipi d'ingresso – Conteggio di impulsi 23

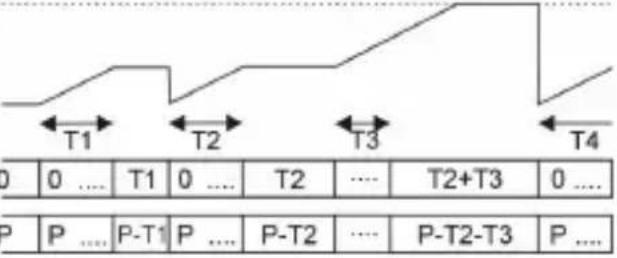

15 Tipi d'ingresso – Misura del tempo 25
16 Tipi d'ingresso – Frequenzimetro 26

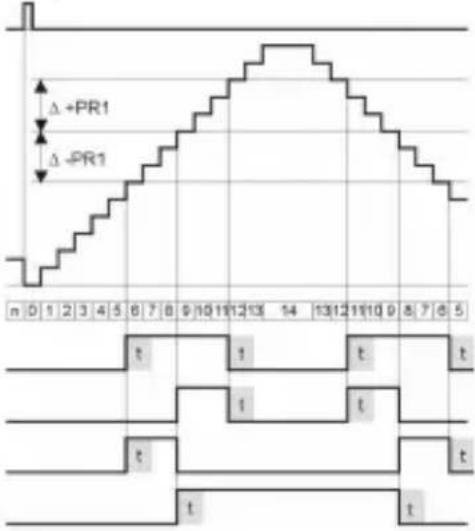

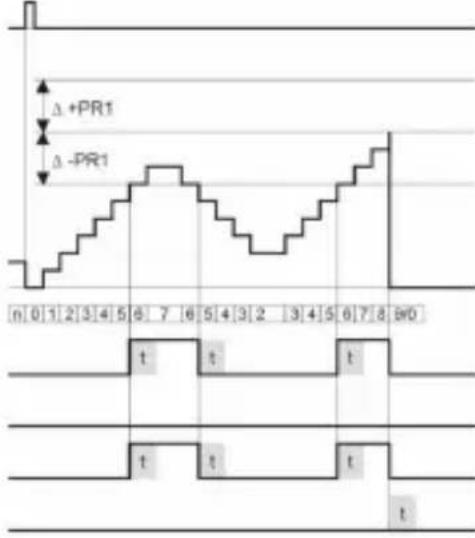

17 Operazioni di uscite 27
18 Dimensioni 29

1 Introduzione

Prima di procedere al montaggio ed alla messa in funzione, leggere attentamente e completamente le presenti istruzioni d'uso. Per salvaguardare la vostra sicurezza e la sicurezza di funzionamento, rispettare tutte le avvertenze ed indicazioni. Un uso improprio dell'apparecchio può pregiudicare la protezione prevista.

2 Istruzioni di sicurezza e avvertenze

Utilizzare quest'apparecchio esclusivamente se le sue condizioni tecniche sono perfette, in conformità all'uso per il quale è stato previsto, tenendo conto della sicurezza e dei rischi e rispettando le presenti istruzioni d'uso.

Gli apparecchi difettosi o danneggiati devono essere subito scollegati dalla rete e dismessi.

L'apparecchio non deve essere aperto. Utilizzare il servizio di riparazione del produttore.

Collegare l'apparecchio solo alle reti elettriche previste a tale effetto.

La sicurezza del sistema in cui viene integrato il dispositivo è responsabilità dell'installatore.

Per le operazioni di installazione e manutenzione, scollegare tutti i circuiti elettrici.

Utilizzare solo cavi autorizzati per il paese di installazione, con campi di potenza e temperatura adatti.

Le operazioni di installazione e manutenzione devono essere eseguite solo da personale qualificato.

Il dipositivo deve essere imperativamente protetto con fusibili esterni approvati. Per i valori fare riferimento ai dati tecnici.

Il simbolo utilizzato sull'apparecchio indica la presenza di pericoli, che vengono elencati in questo manuale.

2 . 1 U t i l i z

I controllori di processo servono per la visualizzazione di valori misurati così come per la sorveglianza di valori limite. Qualsiasi altro utilizzo è da considerarsi non conforme alla sua destinazione d'uso. Quest'apparecchio trova la sua applicazione nei processi e comandi industriali delle linee di fabbricazione delle industrie del

metallo, del legno, della plastica, della carta, del vetro, dei tessili, ecc. Le sovratensioni ai morsetti a vite dell'apparecchio devono essere limitate al valore della categoria di sovratensione II. L'apparecchio deve essere utilizzato esclusivamente se è stato inserito a regola d'arte ed in conformità con le prescrizioni del capitolo "Caratteristiche tecniche".

L'apparecchio non è indicato per le zone con rischi d'esplosione, né per i settori d'impiego non contemplati dalla norma EN 61010, Parte 1. Se l'apparecchio viene utilizzato per il monitoraggio di macchine o di processi dove, nel caso di guasto o di un errore di manipolazione dell'apparecchio, ci sono rischi di danni alla macchina o di incidenti per gli operatori, spetta all'utente di prendere le misure di sicurezza appropriate.

L'apparecchio è progettato esclusivamente per uso interno. Tuttavia, rispettando i dati tecnici, può essere anche utilizzato all'aperto. Prestare attenzione a fornire un'adeguata protezione dai raggi UV.

2.2 M o n t a g g

Montare l'apparecchio lontano da ogni fonte di calore ed evitare ogni contatto diretto con liquidi corrosivi, vapore caldo o sostanze simili.

PRECAUZIONE

Assicurare uno spazio libero di 10mm attorno all'apparecchio per la sua ventilazione.

L'apparecchio deve essere installato in modo che i terminali siano inaccessibili e non raggiungibili dall'operatore. Per l'installazione, tenere conto del fatto che solo il lato anteriore è classificato come raggiungibile dall'operatore.

Istruzioni per il montaggio

1. Rimuovere il quadro di fissaggio dell'apparecchio.
2. Introdurre l'apparecchio dalla parte anteriore nell'apertura d'inserimento praticata nel pannello e assicurarsi che la guarnizione del quadro anteriore sia posizionata correttamente.
3. A partire dalla parte posteriore, scivolare il quadro di fesaggio sulla scatola dell'apparecchio fino a compressione delle staffe elastiche ed agganciamento dei perni alto e basso.

Nota: con una corretta installazi raggiungere IP65 per la parte anteriore.

2.3 In s t a l

PERICOLO

Prima di qualsiasi intervento di installazione o di manutenzione, interrompere la tensione di alimentazione dell'apparecchio e assicurarsi che non siano presenti TENSIONI CON PERICOLO DI ELETTROCUZIONE.

Gli apparecchi alimentati con corrente alternativa possono essere collegati esclusivamente alla rete di bassa tensione tramite un interruttore o un sezionatore di potenza, che viene installato in prossimità dell'apparecchio ed è contrassegnato come dispositivo di sezionamento di questo.

I lavori d'installazione o di manutenzione devono essere realizzati esclusivamente da un personale qualificato e in conformità con le norme nazionali e internazionali applicabili.

Assicurare che tutte le basse tensioni che entrano nell'apparecchio o che escono dall'apparecchio siano separate delle linee elettriche pericolose tramite un isolamento doppio o rinforzato (circuiti SELV).

PERICOLO

L'apparecchio deve essere protetto esternamente per un corretto funzionamento. Per le istruzioni sui fusibili specificati, fare riferimento ai.

Le uscite a relè non sono protette internamente. Senza un'adeguata protezione delle uscite a relè, è possibile che si sviluppi un calore indesiderato, o addirittura un incendio. Le uscite a relè devono essere protette esternamente dal costruttore dell'installazione. Anche in caso di guasto, assicurarsi che i dati indicati nelle specifiche tecniche non siano mai superati.

• In fase di l'installazione, assicurarsi che la tensione di alimentazione ed il cablaggio dei contatti di uscita siano alimentati dalla stessa fase di rete, per non superare la tensione massima di 250V.
• I cavi e il loro isolamento devono corrispondere ai campi di temperatura e di tensione previsti. Per il tipo die cavi, osservare le norme in vigore nel paese e per l'impianto. Le sezioni

I ammissibili per i morsetti a vite sono indicate nei dati tecnici.

• Prima della messa in servizio, assicurarsi del posizionamento e del serraggio corretto di tutti i cavi. I morsetti a vite non utilizzati devono essere avvitati a fondo in modo da non perdere le viti.
• L'apparecchio è stato progettato per la categoria di sovratensione II. Laddove non fosse possibile escludere la presenza di tensioni transitorie più elevate, adottare misure di protezione supplementari per limitare le tensioni al valore di CAT II.

Indicazioni relative alla resistenza alle interferenze

Tutti i collegamenti sono protetti contro le interferenze esterne. Scegliere il luogo d'utilizzo in modo che le interferenze induttive o capacitive non possono colpire l'apparecchio od i cavi collegati a quest'ultimo! Uno schema di cablaggio appropriato consente di ridurre le interferenze (dovute per esempio ad alimentazioni a commutazione, motori, variatori o contattori ciclici).

Misure da prendere:

• Per le linee di segnale e di comando, utilizzare solo del cavo schermato. Collegare la schermatura da entrambi i lati. Sezione minima della treccia dei conduttori 0,14 mm².
• Il collegamento della schermatura alla compensazione di potenziale deve essere il più corto possibile e realizzato su una grande superficie (bassa impedenza).
• Collegare le schermature al pannello solo se quest'ultimo è anche corredato di messa a terra.
• L'apparecchio deve essere inserito il più lontano possibile da linee sottoposte ad interferenze.
• Evitare di posizionare i conduttori in parallelo con dei conduttori di energia.

2 . 4 P u l i z i a

La parte anteriore deve essere pulita solo con un panno morbido inumidito con acqua. La pulizia della parte posteriore incassata non è prevista ed è responsabilità dell'installatore o del personale di manutenzione.

Durante il normale funzionamento, l'apparecchio non richiede manutenzione. Se tuttavia l'apparecchio non funziona correttamente, è necessario inviarlo al produttore o al fornitore. Non è consentito aprire e riparare da sé il dispositivo, in quanto ciò potrebbe comprometterne il livello di sicurezza iniziale.

3 Descrizione

Display LCD multifunzione a 6 decadi

Visualizzazione LCD a 2 righe ben visibile, con simboli per la preselezione visualizzata e lo stato delle due uscite

Visualizzazione contemporanea del valore reale e delle preselezioni o dei contatori ausiliari

Esecuzione con/senza retroilluminazione della visualizzazione

Contatore a preselezione sommante/sottraente con due preselezioni

Uscite con relè o accoppiatore ottico

Programmazione semplice

Regolazione facile delle preselezioni tramite i tasti frontali o la funzione d'apprendimento

Preselezione regolabile tramite incrementi o preselezione 1 in funzione della preselezione 2

Contatore di impulsi, frequenzimetro o contatore di tempo o di ore di funzionamento

Contatore a preselezione, contatore di partite o totalizzatore

Funzione di ripristino per i contatori di impulsi ed orario

Fattori di moltiplicazione e di divisione (00.0001 .. 99.9999) per il contatore di impulsi e il frequenzimetro

Formazione di valore medio e tempo di differimento dell'avviamento per il frequenzimetro

Tipi di ingressi:

Contatore orario: FrErun, Auto, InpA.InpB, InpB.InpB

Operazioni di uscita:

Modalità RESET a 4 livelli

Bloccaggio dei tasti (Lock) a 3 livelli

Ingresso MPI per congelamento della

visualizzazione (Latch), funzione d'apprendimento (Teach) o funzione di ripristino

Tensione di alimentazione 100 ... 240 VAC ± 10%, 24 VAC o 10 .. 30 VDC

4 Visualizzazione comando

8 11 R -0.00000 ±8.8888 T6 T4 T2 T5 T3 T1 Pr 9 10 12 P

T1-6 Tasti delle decadi T1 ... T6
P Tasto Prog/Modo
R Tasto Reset
8 Valore corrente del conteggio /Contatore principale
9 Valore di preselezione / Somma totale / Contatore di partite
10 Indicazione di funzionamento per il contatore orario
11 Indica il valore di preselezione visualizzato
12 Indica l'uscita di preselezione attiva
Pr Tasti necessari per la programmazione dei parametri (su fondo grigio)

5 Ingressi

5.1 INP A, INP B

Ingressi di segnale: funzione secondo la modalità operativa. Frequenza massima 60 kHz, riducibile à 30 kHz dal menu di programmazione.

Contatore di impulsi: ingressi di conteggio

Frequenzimetro: ingressi di frequenza

Contatore orario: ingresso ON o

i n g r e s

5.2 RESET

Ingresso di ripristino dinamico: ripristina il contatore di impulsi o orario a zero per le operazioni di uscita sommanti, sul valore di preselezione 2 per le operazioni di uscita sottraenti. L'ingresso di ripristino può essere bloccato dal menu di programmazione.

Contatore di impulsi: ingresso di RESET

Frequenzimetro: senza Contatore orario: ingresso di RESET

5.3 G A T E

Ingresso di porta statico: funzione secondo la modalità operativa.

Contatore di impulsi: nessun conteggio mentre attivo

Frequenzimetro: nessun conteggio mentre attivo

Contatore orario: misura di tempo

m	e	n	t	r
m	i	s	u	r
m	e	n	t	r

5.4LOC.IN

Ingresso statico di bloccaggio dei tasti per la preselezione o la programmazione. Il livello di bloccaggio può essere stabilito dal menu di programmazione.

5 . 5 M P I

Ingresso. Programmabile come ingresso di congelamento della visualizzazione (Latch), ingresso di ripristino o ingresso d'apprendimento (Teach).

6 Uscite

6.1 Uscita

Relè con contatto di chiusura senza potenziale o accoppiatore ottico con emettitore e collettore aperti.

6.2 Uscita

Relè con contatto di scambio senza potenziale o accoppiattore ottico con emettitore e collettore aperti.

6.3 Uscite

Un'uscita attiva è visualizzata sul display con o → I → II

Nei circuiti di sicurezza, è possibile invertire le uscite con relè o con accoppiatore ottico, vale a dire che i relè sono messi fuori tensione o gli accoppiatori ottici si bloccano al raggiungimento delle preseoezioni. Per questo, i parametri

Pr.OUT1 e Pr.OUT2 devono essere regolati su nel caso di un segnale permanente e su o nel caso di un segnale temporaneo.

7 Programmazio

7.1 Richiamo della modalità Programmazione

Premere contemporaneamente i tasti Reset e Prog/Modo per 3 secondi

n z i o n e ProG no

→ Il display visualizza la richiesta di conferma

Il tasto Prog/Modo consente di uscire dalla programmazione

Il tasto T2 consente di continuare la programmazione i t e m p o n ⇒ a Il display visualizza la v o richiesta di conferma

Per passare ai menu principali, premere il tasto Prog/Modo

7.2 Richiamo dei menu principali

Con i tasti T2 (in avanti) e T1 (in dietro) si possono selezionare i menu

7.3 Passaggio ad un sottomenu

Il tasto Prog/Modo apre il sottomenu e visualizza il primo punto del menu.

7.4 Richiamo dei punti del menu

Il tasto Prog/Modo consente di selezionare un punto nel sottomenu.

7.5 Regolazione dei punti del menu

Il taisto TV consente di selezionare le varie regolazioni dei punti del menu

i ©A-UNION A-UNION FOR THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF The CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CREATURE OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER OF THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE UNION OF THE CRISCHER of THE

Per regolare i valori numerici, ogni decade ha il suo tasto che consente di incrementare il valore di uno

7. 6 M e m o r i z n e regolazione

Premere il tasto Prog/Modo per validare la regolazione corrente e passare al punto successivo del menu.

7.7 Fine della programmazione

In fase di programmazione, è possibile uscire dalla programmazione a qualsiasi punto del menu, premendo il tasto Reset.

Premere il tasto Reset

⇒ Il display visualizza la richiesta di conferma

Se questa richiesta è confermata dalla pressione del tasto Prog/Modo, il menu di programmazione ricomincia dall'inizio. Gli ultimi valori registrati sono salvati. In questo modo, è possibile modificarli nuovamente o controllarli.

Il tasto di decada T2 consente di selezionare la fine della programmazione

⇒ Il display visualizza la richiesta di conferma

Se questa richiesta è confermata dalla pressione del tasto Prog/Modo, l'apparecchio esce dalla modalità Programmazione e le regolazioni modificate sono salvate nell'EEPROM.

⇒ Il messaggio SAVE viene visualizzato per 2 sec. sul display

7.8 Menu di programmazione

7.8.1 Gruppi di parametri predefiniti

Nota: tre gruppi di parametri sono salvati in modo fisso e possono essere regolati in caso di necessità. Ad ogni conferma dei gruppi di parametri, tutti i parametri riprendono i valori indicati nella tabella. Il gruppo dEFAuL P.USEr è liberamente programmabile.

Menu gruppi di parametri

Predefinizione

Gruppo di parametri 1

Predefinizione

Gruppo di parametri 2

Predefinizione

Gruppo di parametri 3

Regolazioni libere dell'operatore

Le regolazioni di fabbrica sono indicate su fondo grigio

7.8.2 Tabella dei gruppi di parametri

P.SET 1 P.SET 2 P.SET 3
Func C	o u	n	t
InP.PoL P	n	P	P
FiLtEr o	n		o
Count	Cnt.dir	uP.dn	Quad
MPi	LAtch	LAtch	Set
Loc.InP	ProG	ProG	ProG
ModE	Add	Sub	TrAiL
FActor	01.0000	01.0000	01.0000
diViSo	01.0000	01.0000	01.0000
dP	0	0	0.00
SEtPt	000000	000000	0000.00
CoLor	red.Grn	red.Grn	red.Grn
rESmd	Man.EL	Man.EL	Man.EL
PrES 1	o n		o
Pr.Out 1
t.Out 1		00.10
Pr.Out 2
t.Out 2		00.10	00.10

7.8.3 Regolazione della funzione di base

Menu funzione di base

Menu di programmazione

Contatore di impulsi (7.8.4)

Menu di programmazione

Contatore di tempo/Contatore

d'ore di funzionamento (7.8.6)

Menu di programmazione

Tachimetro/Frequenzimetro

(7.8.5)

7.8.4 Contatore di impulsi

7.8.4.1 Menu principale degli ingressi di segnale e di comando

Menu principale di

programmazione degli ingressi di

segnale e di comando

Polarità d'ingresso

PnP: commutazione positiva

comune per tutti gli ingressi

nPn: commutazione a 0V

comune per tutti gli ingressi

Filtro per gli ingressi di segnale Inp A e InpB

Frequenza di conteggio massima

Riduzione a circa 30 Hz (per un

comando tramite contatti

meccanici)

Tipo d'ingresso del conteggio

Conteggio/Senso di conteggio

INP A: Ingresso di conteggio

INP B: Ingresso di senso di

conteggio

Conteggio differenziale [A - B]

INP A: Ingresso di conteggio

sommante

INP B: Ingresso di conteggio

sottraente

Totalizzazione [A + B]

INP A: Ingresso di conteggio sommante

INP B: Ingresso di conteggio sommante

Discriminatore di fase

INP A: Ingresso di conteggio 0°

INP B: Ingresso di conteggio 90°

Discriminatore di fase con

raddoppiamento degli impulsi

INP A: Ingresso di conteggio 0°

INP B: Ingresso di conteggio 90°

Ogni fianco di INP A viene conteggiato

Discriminatore di fase con

quadruplicazione degli impulsi

INP A: Ingresso di conteggio 0°

INP B: Ingresso di conteggio 90°

Ogni fianco di INP A e di INP B

viene conteggiato.

Misura di proporzione [A / B]

Inp A: Ingresso di conteggio A

Inp B: Ingresso di conteggio B

Conteggio differenziale in %

[(A-B)/A in %]

Inp A: Ingresso di conteggio A

Inp B: Ingresso di conteggio B

Ingresso utilizzatore

All'attivazione dell'ingresso MPI,

la visualizzazione è congelata e lo rimane fino alla disattivazione

dell'ingresso MPI.

Il contatore a preselezione

procede al conteggio

internamente.

All'attivazione dell'ingresso MPI,

il valore di conteggio corrente viene preso in considerazione come nuovo valore per la

preselezione selezionata.

Vedi anche 7.9

All'attivazione dell'ingresso MPI,

il contatore a preselezione è portato al valore del parametro SEtPt. Vedi anche 7.10

Ingresso di bloccaggio

Quando l'ingresso Lock è

attivato, la programmazione è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni e la programmazione sono proscritte.

7.8.4.2 Menu principale delle operazioni di uscita

Menu principale per la determinazione dell'operazione di uscita

Conteggio sommante

Uscite attive quando il contatore è > alla preselezione Ripristino a zero

Conteggio sottraente

Uscita 1 attiva quando il contatore è ≤ alla preselezione 1 Uscita 2 attiva quando il contatore è ≤ 0 Ripristino alla preselezione 2

Conteggio sommante con ripristino automatico

Uscita 1 attiva quando il contatore è ≥ alla preselezione 1 Uscita 2 (segnale temporaneo) attiva quando il contatore è = alla preselezione 2 Ripristino automatico a zero quando il contatore è = alla preselezione 2 Ripristino a zero

Conteggio sottraente con ripristino automatico

Uscita 1 attiva quando il contatore è < alla preselezione 1 Uscita 2 (segnale temporaneo) attiva quando il contatore è = 0 Ripristino automatico alla preselezione 2 quando il contatore è = 0 Ripristino alla preselezione 2

Conteggio sommante con ripristino automatico e contatore partite

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = alla preselezione 2 Ripristino automatico a zero quando il contatore principale è = alla preselezione 2 Il contatore di partite conta il numero di ripetizioni automatiche

della preselezione 2

Uscita 1 attiva quando il contatore di partite è >_alla preselezione 1 Il Reset manuale ripristina i due contatori a zero Il Reset elettrico ripristina solo il contatore principale a zero

Conteggio sottraentecon ripristino automatico e contatore partite

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = a zero Ripristino automatico alla preselezione 2 quando il contatore principale è = a zero Il contatore di partite conta il numero di ripetizioni automatiche della preselezione 2 Uscita 1 attiva quando il contatore di partite è >_alla preselezione Il Reset manuale ripristina il contatore principale alla preselezione 2 ed il contatore di partite a zero Il Reset elettrico ripristina solo il contatore principale alla preselezione 2

Conteggio sommante con ripristino automatico e totalizzatore

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = alla preselezione 2 Ripristino automatico a zero quando il contatore principale è = alla preselezione 2 Il totalizzatore conta tutti gli impulsi di conteggio del contatore principale Uscita 1 attiva quando il totalizzatore è > alla preselezione 1 Il Reset manuale ripristina i due contatori a zero Il Reset elettrico ripristina solo il contatore principale a zero

Conteggio sottraente con ripristino automatico e totalizzatore

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = a zero Ripristino automatico alla preselezione 2 quando il contatore principale è = a zero Il totalizzatore conta (sottragga

dalla preselezione 1) tutti gli impulsi di conteggio del contatore principale Uscita 1 attiva quando il totalizzatore ≤ a zero Il Reset manuale ripristina i due contatori alle preselezioni Il Reset elettrico ripristina solo il contatore principale alla preselezione 2

Preselezione 1 in funzione della preselezione 2

La preselezione 1 viene modificata automaticamente in funzione della modifica della preselezione 2. Ripristino a zero Preselezione 1 in funzione della preselezione 2 (vedi anche 17. Operazioni di uscita)

Preselezione 1 in funzione della preselezione 2 con ripristino automatico

La preselezione 1 viene modificata automaticamente in funzione della modifica della preselezione 2. Ripristino automatico a zero quando il contatore principale è = alla preselezione 2. Preselezione 1 in funzione della preselezione 2 (vedi anche 17. Operazioni di uscita)

7.8.4.3 Menu principale di configurazione

Menu principale di adattamento degli impulsi d'ingresso e della visualizzazione

Fattore di moltiplicazione

Fattore di moltiplicazione regolabile da 00.0001 a 99.9999. La regolazione 00.0000 non è ammessa

Fattore di divisione

Fattore di divisione regolabile da 01.0000 a 99.9999. La regolazione <01.0000 non è ammessa

Regolazione del punto decimale

dP o Punto decimale (solo visualizzazione) 0 n e s s u 0 . 0 1 d e c i m 0 . 0 0 2 d e c i m a l i 0.00 0 3 decimali 0 . 0 0 0 0 0 4 0 . 0 0 0 0 0 5

Preimpostazione

Preimpostazione regolabile tra -999999 e 999999 Qualora un punto decimale sia stato programmato prima, esso viene visualizzato

Colore del display (apparecchio 6.92x.x1x3.xx0)

Color rEd rEdGrn

Colore del display linea superiore rosso linea inferiore rosso

Colore del display linea superiore rosso linea inferiore verde

7.8.4.4 Menu principale della modalità di ripristino

Regolazione della modalità di ripristino

Ripristino manuale (tramite il tasto rosso) e ripristino elettrico (ingresso Reset)

Nessun ripristino (tasto rosso e ingresso Reset bloccati)

Ripristino elettrico solo (Ingresso Reset)

Ripristino manuale solo (tasto rosso)

7.8.4.5 Preselezione 1

Vedi seguito al paragrafo 7.8.6.5

7.8.4.6 Preselezione 2

Vedi seguito al paragrafo 7.8.6.8

7.8.5 Tachimetro / Freque Ingresisorutilizzatore

7.8.5.1 Menu principale degli ingressi di segnale e di comando

Menu principale di programmazione degli ingressi di segnale e di comando

Polarità d'ingresso

PnP: commutazione positiva comune per tutti gli ingressi

nPn: commutazione a 0V comune per tutti gli ingressi

Filtro per gli ingressi di segnale Inp A e Inp B

Frequenza di conteggio massima

Riduzione a circa 30 Hz (per un comando tramite contatti meccanici)

Tipo d'ingresso della misura di frequenza

Misura di frequenza semplice

Inp A: Ingresso di frequenza Inp B: Senza funzione

Misura differenziale [A - B]

Inp A: Ingresso di frequenza A Inp B: Ingresso di frequenza B

Totalizzazione [A + B]

Inp A: Ingresso di frequenza A Inp B: Ingresso di frequenza B

Misura di frequenza con rivelazione del senso [Quad]

Inp A: Ingresso di frequenza 0° Inp B: Ingresso di frequenza 90°

Misura di proporzione [A / B]

Inp A: Ingresso di frequenza A Inp B: Ingresso di frequenza B

Misura differenziale in % [(A-B) / A in %]

Inp A: Ingresso di frequenza A Inp B: Ingresso di frequenza B

All'attivazione dell'ingresso MPI, la visualizzazione è congelata e lo rimane fino alla disattivazione dell'ingresso MPI. Il frequenzimetro continua a lavorare internamente.

All'attivazione dell'ingresso MPI, la frequenza corrente viene presa in considerazione come nuovo valore per la preselezione selezionata.

Vedi anche 7.9

Ingresso di bloccaggio

Quando l'ingresso Lock è attivato, la programmazione è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni e la programmazione sono proscritte.

7.8.5.2 Menu principale di configurazione

Menu principale di adattamento della frequenza d'ingresso e della visualizzazione

Fattore di moltiplicazione

Fattore di moltiplicazione regolabile da 00.0001 a 99.9999. La regolazione 00.0000 non è ammessa

Fattore di divisione

Fattore di divisione regolabile da 01.0000 a 99.9999. La regolazione <01.0000 non è ammessa

Modalità di visualizzazione

Conversione e visualizzazione della frequenza /velocità in 1/s

Conversione e visualizzazione della frequenza /velocità in 1/min

Regolazione del punto decimale

Punto decimale (determina la risoluzione)

0	n	e	s
0 . 0	1	d	e c
0 . 0 0	2	d	e c i m a l i

0.00 0 3 de cima li

Formazione della media scorrevole

Formazione della media scorrevole

AVG 2 su 2 misure

AVG 5 su 5 misure

AVG 10 su 10 misure

AVG 20 su 20 misure

Tempo di differimento dell'avviamento

Tempo di differimento dell'avviamento

Regolabile da 00.0 a 99.9 sec.

All'avvio di una misura, i risultati delle misure effettuate in quest'arco di tempo vengono ignorati

Tempo di attesa

Tempo di attesa

Regolabile da 00.1 a 99.9 sec.

Questo valore indica la durata dell'attesa dopo l'ultimo fronte valido prima della visualizzazione di zero sul display.

Colore del display (apparecchio 6.92x.x1x3.xx0)

Colore del display

linea superiore rosso

linea inferiore rosso

Colore del display

linea superiore rosso

linea inferiore verde

7.8.5.3 Preselezione 1

Vedi seguito al paragrafo 7.8.6.5

7.8.5.4 Preselezione 2

Vedi seguito al paragrafo 7.8.6.6

7.8.6 Contatore orario

7.8.6.1 Menu principale degli ingressi di segnale e di comando e c i m

Menu principale di programmazione degli ingressi di segnale e di comando

Polarità d'ingresso

PnP: commutazione positiva comune per tutti gli ingressi

nPn: commutazione a 0V comune per tutti gli ingressi

Filtro per gli ingressi di segnale Inp A e Inp B

Per un comando elettronico degli ingressi di segnale

Per un comando meccanico degli ingressi di segnale (per un comando tramite contatti meccanici)

Tipo d'ingresso della misura di tempo

Start: Fronte su Inp A Stop: Fronte su Inp B

Start: 1. fronte su Inp B
Stop: 2. fronte su Inp B

Il comando di conteggio di tempo è possibile solamente tramite l'ingresso di porta Inp A e Inp B sono senza funzione

Il contatore orario è ripristinato (a zero per operazioni di uscita sommanti, alla preselezione 2 per operazioni di uscita sottraenti) e rilanciato tramite un RESET. La misura di tempo si interrompe per le operazioni di uscita sommanti al raggiungimento della preselezione 2, per le operazioni di uscita sottraenti al raggiungimento dello zero. Un RESET durante il conteggio interrompe anche quest'ultimo. Inp A e Inp B sono senza funzione.

Comando di porta per la misura di tempo

Il conteggio si attua, quando l'ingresso di porta non è attivo.

Il conteggio si attua, quando l'ingresso di porta è attivo.

Ingresso utilizzatore

All'attivazione dell'ingresso MPI, la visualizzazione è congelata e lo rimane fino alla disattivazione dell'ingresso MPI. Il contatore a preselezione procede al conteggio internamente.

All'attivazione dell'ingresso MPI, Il valore corrente del contatore viene preso in considerazione come nuovo valore per la preselezione selezionata. Vedi anche 7.9

All'attivazione dell'ingresso MPI, il contatore orario a preselezione è portato al valore del parametro SEtPt. Vedi anche 7.10

Ingresso di bloccaggio

Quando l'ingresso Lock è attivato, la programmazione è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni è proscritta.

Quando l'ingresso Lock è attivato, la regolazione dei valori delle preselezioni e la programmazione sono proscritte.

7.8.6.2 Menu principale delle operazioni di uscita

Determinazione dell'operazione di uscita

Conteggio sommante

Uscite attive quando il contatore è > alla preselezione Ripristino a zero

Conteggio sottraente

Uscita 1 attiva quando il contatore è < alla presezione 1 Uscita 2 attiva quando il contatore è < 0 Ripristino alla presezione 2

Conteggio sommante con ripristino automatico

Uscita 1 attiva quando il contatore è > alla preselezione 1 Uscita 2 (segnale temporaneo) attiva quando il contatore è = alla preselezione 2 Ripristino automatico a zero quando il contatore è = alla preselezione 2 Ripristino a zero

Conteggio sottraente con ripristino automatico

Uscita 1 attiva quando il contatore è < alla preselezione 1 Uscita 2 (segnale temporaneo) attiva quando il contatore è = 0 Ripristino automatico alla preselezione 2 quando il contatore è = 0 Ripristino alla preselezione 2

Conteggio sommante con ripristino automatico e contatore di partite

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = alla preselezione 2 Ripristino automatico a zero quando il contatore principale è = alla preselezione 2 Il contatore di partite conta il numero di ripetizioni automatiche della preselezione 2 Uscita 1 attiva quando il contatore di partite è >_alla preselezione 1 Il Reset manuale ripristina i due contatori a zero Il Reset elettrico ripristina solo il contatore principale a zero

Conteggio sottraente con ripristino automatico e contatore di partite

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = a zero Ripristino automatico alla preselezione 2 quando il contatore principale è = a zero Il contatore di partite conta il numero di ripetizioni automatiche della preselezione 2

Uscita 1 attiva quando il contatore di partite è ≥ alla preselezione Il Reset manuale ripristina il contatore principale alla preselezione 2 ed il contatore di partite a zero

Il Reset elettrico ripristina solo il contatore principale alla preselezione 2

Conteggio sommante con ripristino automatico e totalizzatore

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = alla preselezione 2

Ripristino automatico a zero quando il contatore principale è = alla preselezione 2

Il totalizzatore conta tutti gli impulsi di conteggio del contatore principale

Uscita 1 attiva quando il totalizzatore è > alla preselezione 1

Il Reset manuale ripristina i due contatori a zero

Il Reset elettrico ripristina solo il contatore principale a zero

Conteggio sottraente con ripristino automatico e totalizzatore

Uscita 2 (segnale temporaneo) attiva quando il contatore principale è = a zero Ripristino automatico alla preselezione 2 quando il contatore principale è = a zero Il totalizzatore conta (sottragga dalla preselezione 1) tutti gli impulsi di conteggio del contatore principale

Uscita 1 attiva quando il totalizzatore < a zero Il Reset manuale ripristina i due contatori alle preselezioni Il Reset elettrico ripristina solo il contatore principale alla preselezione 2

Preselezione 1 in funzione della preselezione 2

La preselezione 1 viene modificata automaticamente in funzione della modifica della preselezione 2.

Ripristino a zero Preselezione 1 in funzione della preselezione 2 (vedi anche 17. Operazioni di uscita)

Preselezione 1 in funzione della preselezione 2 con ripristino automatico

La preselezione 1 viene modificata automaticamente in funzione della modifica della preselezione 2. Ripristino automatico a zero quando il contatore principale è = alla preselezione 2. Preselezione 1 in funzione della preselezione 2 (vedi anche 17. Operazioni di uscita)

7.8.6.3 Menu principale di configurazione

Menu principale di parametri per l'adattamento degli intervalli di tempo e della visualizzazione

Unità di tempo

Unità di tempo: Secondi La regolazione del punto decimale determina la risoluzione

Unità di tempo: Minuti La regolazione del punto decimale determina la risoluzione

Unità di tempo: Ore La regolazione del punto decimale determina la risoluzione

Unità di tempo: H. Min. Sec.

Regolazione del punto decimale (Risoluzione)

Punto decimale (determina la risoluzione) 0 n e s 0 . 0 1 d e c 0 . 0 0 2 d e c i m a l i 0.00 0 3 decimali

Preimpostazione

Preimpostazione regolabile da 000000 a 999999. L'ultimo punto decimale programmato viene visualizzato

Colore del display (apparecchio 6.92x.x1x3.xx0]

Colore del display linea superiore rosso linea inferiore rosso

Colore del display linea superiore rosso linea inferiore verde

7.8.6.4 Menu principale della modalità di ripristino

rESn7d	Regolazione della modalità di ripristino
rESn7dP78nEL	Ripristino manuale (tramite il tasto rosso) e ripristino elettrico (ingresso Reset)
rESn7dno rES	Nessun ripristino (tasto rosso e ingresso Reset bloccati)
rESn7dEL rES	Ripristino elettrico solo (ingresso Reset)
rESn7dP78nRE	Ripristino manuale solo (tasto rosso)

7.8.6.5 Menu principale della preselezione 1

PrES 1	Menu principale di attivazione / disattivazione della preselezione 1
PrES on	Preselezione 1 attivata
PrES off	Preselezione 1 disattivata e senza funzione
PrOut 1	Operazioni di uscita sommanti: segnale permanente all'uscita 1 attivato quando il contatore è > alla preselezione 1Operazioni di uscita sottraenti: segnale permanente all'uscita 1 attivato quando il contatore è < alla preselezione 1
PrOut 1	Operazioni di uscita sommanti: segnale permanente all'uscita 1 disattivato quando il contatore è > alla preselezione 1Operazioni di uscita sottraenti: segnale permanente all'uscita 1 disattivato quando il contatore è ≤ alla preselezione 1

Operazioni di uscita sommanti: segnale temporaneo all'uscita 1 attivato quando il contatore è > alla preselezione 1 (attivazione solo nella direzione positiva) Operazioni di uscita sottraenti: segnale temporaneo all'uscita 1 attivato quando il contatore è < alla preselezione 1 (attivazione solo nella direzione negativa)

Operazioni di uscita sommanti: segnale temporaneo all'uscita 1 disattivato quando il contatore è ≥ alla preselezione 1 (disattivazione solo nella direzione positiva) Operazioni di uscita sottraenti: segnale temporaneo all'uscita 1 disattivato quando il contatore è ≤ alla preselezione 1 (disattivazione solo nella direzione negativa).

Operazioni di uscita sommanti: segnale temporaneo all'uscita 1 attivato nella direzione positiva e quando il contatore è > alla preselezione 1, poi attivato nella direzione negativa e quando il contatore è < alla preselezione 1 Operazioni di uscita sottraenti: segnale temporaneo all'uscita 1 attivato nella direzione negativa e quando il contatore è < alla preselezione 1, poi attivato nella direzione positiva e quando il contatore è > alla preselezione 1

Operazioni di uscita sommanti: segnale temporaneo all'uscita 1 disattivato nella direzione positiva e quando il contatore è > alla preselezione 1, poi disattivato nella direzione negativa e quando il contatore è < alla preselezione 1 Operazioni di uscita sottraenti: segnale temporaneo all'uscita 1 disattivato nella direzione negativa e quando il contatore è < alla preselezione 1, poi disattivato nella direzione positiva e quando il contatore è > alla preselezione 1

Durata del segnale temporaneo dell'uscita 1, regolabile tra 00.01 e 99.99 sec. Scatto di un'azione dopo il segnale temporaneo

7.8.6.6 Menu principale della preselezione 2

Menu principale per la preselezione 2

Operazioni di uscita sommanti: segnale permanente all'uscita 2 attivato quando il contatore è > alla preselezione 2

Operazioni di uscita sottraenti: segnale permanente all'uscita 2 attivato quando il contatore è <a zero

Operazioni di uscita sommanti: segnale permanente all'uscita 2 disattivato quando il contatore è ≥ alla preselezione 2

Operazioni di uscita sottraenti: segnale permanente all'uscita 2 disattivato quando il contatore è ≤ a zero

Operazioni di uscita sommanti: segnale temporaneo all'uscita 2 attivato quando il contatore è > alla preselezione 2 (attivazione solo nella direzione positiva).

Operazioni di uscita sottraenti: segnale temporaneo all'uscita 2 attivato quando il contatore è < a zero (attivazione solo nella direzione negativa)

Operazioni di uscita sommanti: segnale temporaneo all'uscita 2 disattivato quando il contatore è > alla preselezione 2

(disattivazione solo nella direzione positiva)

Operazioni di uscita sottraenti: segnale temporaneo all'uscita 2 disattivato quando il contatore è ≤ a zero (disattivazione solo nella direzione negativa).

Operazioni di uscita sommanti: segnale temporaneo all'uscita 2 attivato nella direzione positiva e quando il contatore è ≥ alla preselezione 2, poi attivato nella direzione negativa e quando il contatore è ≤ alla preselezione 2 Operazioni di uscita sottraenti: segnale temporaneo all'uscita 2 attivato nella direzione negativa e quando il contatore è < a zero, poi attivato nella direzione positiva e quando il contatore è > a zero

Operazioni di uscita sommanti: segnale temporaneo all'uscita 2 disattivato nella direzione positiva e quando il contatore è >_ alla preselezione 2, poi disattivato nella direzione negativa e quando il contatore è < alla preselezione 2

Operazioni di uscita sottraenti: segnale temporaneo all'uscita 2 disattivato nella direzione negativa e quando il contatore è < a zero, poi disattivato nella direzione positiva e quando il contatore è > a zero

Durata del segnale temporaneo dell'uscita 2, regolabile tra 00.01 e 99.99 sec.

Scatto di un'azione dopo il segnale temporaneo.

Attivato:

Comando del relè o dell'accoppiatore ottico al raggiungimento della preselezione.

Disattivato:

Messa fuori tensione del relè o bloccaggio dell'accoppiatore ottico al raggiungimento della preselezione.

7.9 Regolazione della preselezione

7.9.1 Regolazione tramite i tasti delle decadi

In modalità di funzionamento, la linea inferiore visualizza sempre la preselezione 2, tranne nel caso delle operazioni di uscita AddBat, SubBat, AddTot e SubTot.

Premere il tasto Prog/Modo fino a quando il display non visualizza la preselezione da modificare

Premere uno dei tasti delle decadi

→ La visualizzazione passa in modalità editing

Regolare la preselezione con l'ausilio dei tasti delle decadi

Premere il tasto Prog/Modo per confermare e memorizzare la preselezione

→ La visualizzazione passa in modalità editing dell'altra preselezione PR2o PR1

La nuova preselezione viene presa in considerazione circa 3 sec. dopo l'ultima azione sui tasti delle decadi o quando il tasto Reset viene premuto, poi l'apparecchio ritorna in modalità di funzionamento.

7.9.2 Regolazione tramite la funzione d'apprendimento (Teach)

Programmare l'ingresso MPI su tEAch

In modalità di funzionamento, selezionare la preselezione da modificare con l'ausilio del tasto Prog/Modo

Attivare brevemente l'ingresso MPI (logica d'ingresso NPN o PNP

⇒ Il valore corrente del contatore è preso in conto come nuova preselezione

È possibile modificare successivamente la preselezione con l'ausilio dei tasti delle decadi

7.9.3 Regolazione in caso di preselezione 1 in funzione della preselezione 2

Nel caso della programmazione della preselezione 1 in funzione della preselezione 2, la preselezione 2 può essere regolata con l'ausilio dei tasti delle decadi o della funzione d'apprendimento. Occorre sempre regolare la preselezione 1 con i tasti delle decadi. In questo caso, la funzione di apprendimento è inibita.

7.10 Funzione di preimpostazione

I contatori di impulsi ed orario possono essere preimpostati su un certo valore tramite la funzione di preimpostazione.

Programmare l'ingresso MPI su SEt

Nel punto del menu SEtPt definire il valore desiderato

Attivare brevemente l'ingresso MPI (logica d'ingresso NPN o PNP

⇒ Il contatore di impulsi o orario è preimpostato sul valore di SEtPt per le operazioni di uscita sommanti, sulla somma della preselezione 2 ed il valore di SEtPt per le operazioni di uscita sottraenti.

8 Messaggio d'er

Err 1 Valore di preimpostazione al di fuori del campo ammesso

9 Collegamento

1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 10 17 18 19 20 9 10 11 12 13 14 15

9.1 Ingressi di segnale e di comando

N.	D e s	i g
1	AC: 24 VDC/80 mADC: UB attraversante	Tensioned'alimentazione persensore
2	GND (0 VDC) Connessione	comuneper gli ingressi disegnale e dicomando
3	INP A Ingresso di segnale	A
4	INP B Ingresso di segnale	B
5	R E S E T I	n g r e s s o
6	LOCK Bloccaggio dei tasti
7	G A T E	I n g r e
8	M PI I n g r	e s s o u t i

9.2 Tensione d'alimentazione ed uscite

9.2.1 Esecuzione con relè

N.	D e	s
9	Contatto di relè C.1	Uscita 1
10	Contatto di relè N.O.1
11	Contatto di relè C.2	Uscita 2
12	Contatto di relè N.O.2
13	Contatto di relè N.C.2
14	AC: 100 ... 240 VAC ± 10% N~AC: 24 VAC N~DC: 10..30 VDC	Alimentazione in tensione
15	AC: 100 ... 240 VAC ± 10% L~AC: 24 VAC L~DC: GND (0 VDC)	Alimentazione in tensione

9.2.2 Esecuzione con accoppiatore ottico

N.	D e	s
9	C o l l e t t o r e	1Uscita 1
10	Emettitore1
11	Emettitore12	Uscita 2
12	Non utilizzato
13	Collettore 2
14	AC: 100 ... 240 VAC ± 10% N~DC: 10..30 VDC	Alimentazione in tensione
15	AC: 100 ... 240 VAC ± 10% L~DC: GND (0 VDC)	Alimentazione in tensione

10 Caratteristiche tecniche

10.1 Caratteri

Display LCD positivo o negativo,

2 x 6 decadi

Altezza delle cifre linea superiore 9 mm l i n e a caratteri speciali 2 mm

Underflow fino ad 1 decade, il contatore

n o n p

Salvataggio dati > 10 anni, EEPROM

Comando tramite 8 tasti

10.2 Contatore di impulsi

Frequenza di max. 55 kHz (vedi 13.

conteggio Frequenze specifiche)

Tempo di risposta delle uscite:

Relè

A d d ; S u b ; T con ripetizione automatica < 13 ms A/B ; (A-B)/A < 34 ms

Accoppiatore ottico

A d d g / S u b / T con ripetizione automatica < 1 ms A/B ; (A-B)/A < 23 ms

10.3 Tachimetro

Intervallo di 0,01 Hz a 65 kHz

frequenza (vedi 13. Frequenze specifiche) Per frequenze < 10 Hz, si deve aumentare il tempo d'attesa in modo corrispondente per ottenere una vualizzazione.

Principio di misura ≤ 76.3 Hz durata di periodo

76.3 Hz tempo di porta tempo di porta circa 13,1 ms

Errore di misura < 0,1% per canale

Tempo di risposta delle uscite:

Modalità monocanale < 100 ms @ 40 kHz < 350 ms @ 65 kHz

Modalità bicanale < 150 ms @ 40 kHz < 600 ms @ 65 kHz

10.4 Contatore

Secondi 0.001 s ... 999 999 s

Minuti 0.001 min ... 999 999 min

Ore 0.001 h .. 999 999 h

h.min.s 00h.00min.01s ... 9 9 h

Tempo minimo misurabile 500μs

Errore di misura < 50 ppm

Tempo di risposta delle uscite:

R e l è

Accoppiatore ottico < 1 ms

10.5. Ingressi di segnale e di comando g e h e r a l i

i Circuiti SELV, isolamento doppio/rinforzato a t o

Polarità: programmabile, NPN/PNP comune a tutti gli ingressi

Resistenza d'ingresso e5 kΩ r i o r e

Forma degli impulsi qualsiasi

Livello di commutazione in alimentazione AC:

Livello HTL Basso: 0 ... 4 VDC

e Alto: d12...30 VDC i m p u l

Livello 4-30 V Basso: 0 ... 2VDC

Alto: 3,5 ... 30 VDC

Livello di commutazione in alimentazione DC:

Livello HTL Basso: 0 ... 0,2 x UB

Alto: 0,6 x UB ... 30 VDC

Livello 4-30 V Basso: 0 ... 2 VDC

Alto: 3,5 ... 30 VDC

Durata d'impulso minima sull'ingresso Reset: 1 ms

Durata d'impulso minima sugli ingressi di comando:

1 0 m

10.6 Uscite

Uscita 1

Relè con contatto di chiusura

Fusibile prescritto: 3A

programmabile all'apertura o alla chiusura

Tensione di commutazione max. 250 VAC/110

VDC

Corrente di commutazione max. 3 A AC/ A DC

m i n

Potenza di commutazione max. 750 VA / 90 W

I valori massimi non devono essere superati in nessun caso!

Durata di vita meccanica (commutazioni) 2x10 7

Numero di commutazioni a 3 A/250 V AC 1x10 ^5

Numero di commutazioni a 3 A/ 30 V DC 1x10 5

oppure accoppiatore ottico NPN

Potenza di commutazione 30 VDC/10 mA

U_CESAT per IC = 10 mA: max. 2,0 V

U_CESAT per IC = 5 mA: max. 0,4 V

Uscita 2

Relè con contatto di scambio

Fusibile prescritto: 3A

Tensione di commutazione max. 250 VAC/150

VDC

Corrente di commutazione max. 3 A AC/ A DC

m i n

Potenza di commutazione max. 750 VA/ 90 W

I valori massimi non devono essere superati in nessun caso!

Durata di vita meccanica (commutazioni) 20x10 ^6

Numero di commutazioni a 3 A/250 V AC 5x10 ^4

Numero di commutazioni a 3 A/30 V DC 5x10 ^4

oppure accoppiatore ottico NPN

Potenza di commutazione 30 V DC/10 mA

U_CESAT per IC = 10 mA: max. 2,0 V

U_CESAT per IC = 5 mA: max. 0,4 V

10.7 Tensione di alimentazione

Alimentazione AC: 100...240 V AC / max. 9,5 VA 50/60 Hz, Tolleranza ± 10%

Protezione esterna: T 0,1 A

24 VAC +/- 10% / max. 6 VA

50 / 60 Hz

Protezione esterna: T 0,315 A

Alimentazione DC: 10 ... 30 V DC/ max. 5 W con protezione contro le

i n v e r s

Protezione esterna: T 0,2 A

10.8 Tensione d'alimentazione per un sensore

(Uscita di tensione per sensori esterni)

Circuiti SELV, isolamento doppio/rinforzato

Con alimentazione AC: 24 V DC ±15%, 80 mA

Con alimentazione DC: max. 80 mA, la tensione

3 0 t 'A a lD i C r a s f

10.9 Con d i z i o n i

Temperatura di funzionamento: -20°C .. +65°C

Temperatura di immagazzinamento: -25°C .. +75°C

Umidità relativa dell'aria: 93% a +40°C,

Altitudine: fino a 2000 m

10.10 CEM

Resistenza alle interferenze: EN 61000-6-2

con linee di segnale e di

comando schermate

Emissione di interferenze: EN 55011 classe B

10.11 Sicurezza dell'apparecchio

Progetto in conformità con: EN 61010, Parte 1

Classe di protezione: Classe di protezione 2

( p a r

Solola parte anteriore enclassificata come D accessibile all'operatore.

Area d'utilizzo: Grado di sporco 2 categoria di sovratensione II

Isolamento: Anteriore: doppio isolamento,

Posteriore: isolamento di base, Ingressi di segnale e

alimentazione sensori: SELV

10.12 Caratteristiche meccaniche

Scatola: scatola ad incastro

s e c o n d 7021

Dimensioni: 48 x 48 x 91 mm

Apertura d'incastro: 45 +0,6 x 45 +0,6 mm

Prof. di montaggio circa 107 mm morsetti inclusi

Peso: circa 125 g

Indice di protezione: IP65 (frontale, solo

| ' a p p a

Materiale della scatola: policarbonato UL94 V-2

Resist. alle vibrazioni: 10 - 55 Hz / 1 mm / XYZ

(EN 60068-2-6): 30 min. in ogni direzione

Resistenza agli urti:

EN 60068-2-27

100G / 2 ms / XYZ

3 volte in ogni direzione

EN 60068-2-29

10G / 6 ms / XYZ

2000 volte in ogni direzione

10.13 Collegamenti

Tensione di alimentazione ed uscite:

Morsetti a vite disinseribili, 7 morsetti, RM5,08

Sezione dei conduttori: max. 2,5 mm²

Ingressi di segnale et di comando:

Morsetti a vite disinseribili, 8 morsetti, RM 3,81

Sezione dei conduttori: max. 1,5 mm²

11 La consegna include

Contatore a preselezione

Staffa di fissaggio

Istruzioni per l'uso

Alimentazione DC 24V spec. Basso 2,5 V

s p e c

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	55 kHz	2,8 kHz	2,7 kHz
Up.Dn Up.Up	29 kHz	2,8 kHz	2,7 kHz
Quad Quad 2	28 kHz	1,4 kHz	1,3 kHz
Quad 4	18 kHz	1,2 kHz	0,9 kHz
A/B (A-B)/A	29 kHz

Livello 4-30 V

spec. Basso 1,0 V

spec. Alto 4,0 V

12 Codificazione per l'ordinazione ^2

6.924.X1XX.XX0

Livello d'ingresso 0 = Livello standard (HTL) A = Livello 4-30 VDC* Tensione d'alimentazione 0 = 100 ... 240 VAC ± 10% 2 = 24 VAC +/- 10% 3 = 10 .. 30 VDC Esecuzione LCD 0 = senza retroilluminazione 1 = retroilluminazione verde* 2 = aspetto LED* 3 = Multicolore Uscite 0 = relè 1 = accoppiatore ottico* Parte anteriore 0 = esecuzione Kübler A = esecuzione neutra*

* con tensione di alimentazione 24 VAC su richiesta

	Add Sub Trail	AddAr SubAr AddBat SubBat TrailAr	AddTot SubTot
Cnt.Dir	9 kHz	2,7 kHz	2,4 kHz
Up.Dn Up.Up	9 kHz	2,7 kHz	2,4 kHz
Quad Quad 2	9 kHz	1,2 kHz	1,2 kHz
Quad 4	9 kHz	1,2 kHz	0,9 kHz
A/B (A-B)/A	9 kHz

13.2 Frequenzimetro

Livello HTL

A

l

i

m

e

n

t

a

z

i

o

n

e

A

C

s

p

e

c

Alimentazione DC 12V spec.

Basso

2 V

s

p

e

c

Alimentazione DC 24V spec.

Basso

2,5 V

s

p

e

c

13 Frequenze (specifiche)

13.1 Contatore di impulsi

Livello HTL

A l i m e n t a z i o n e	A C	s p e c .	B a s s o	2 , 5
s p e c .	A l t o	2	2
Alimentazione DC 12V spec. Basso 2 V
s p e c .	A l t o	1	0

Livello 4-30 V

s	p	e	c	.	B	a	s	s	o	1	,
s	p	e	c	.	A	l	t	o	4	,

NOTA: Livelli di commutazione degli ingressi

Livello di commutazione per alimentazione AC:

Livello HTL Basso: 0 .. 4 VDC

Alto: 12 .. 30 VDC

Livello 4-30 V Basso: 0 .. 2VDC

Alto: 3,5 .. 30 VDC

Livello di commutazione per alimentazione DC:

Livello HTL Basso: 0 .. 0,2 x UB

Alto: 0,6 x UB .. 30 VDC

Livello 4-30 V Basso: 0 .. 2 VDC

Alto: 3,5 .. 30 VDC

14 Tipi d'ingresso – Conteggio di impulsi

Funzione DiagrammaNota: nessun conteggio quando l'ingresso GATE è attivo.P = Preset (preselezione)		PnP: conteggio sul frontesalentenPn: conteggio sul frontediscendente
Cnt	D i r	np A: Ingresso di conteggionp B: Senso di conteggioAdd: Visualiz. 0 -> Preselez.Sub.: Visualiz. Preselez. -> 0
U p		np A: Ingresso di conteggiosommantenp B: Ingresso di conteggiosottraenteAdd: Visualiz. 0 -> Preselez.Sub.: Visualiz. Preselez. -> 0
U p		np A: Ingresso di conteggio1 sommantenp B: Ingresso di conteggio2 sommanteAdd: Visualiz. 0 -> Preselez.
Q u		A 90° Bnp A: Ingresso di conteggioConteggio su un frontenp B: Inversione del sensoAdd: Visualiz. 0 -> Preselez.Sub.: Visualiz. Preselez. -> 0
Quad 2		A 90° Bnp A: Ingresso di conteggioConteggio su fronte salente esu fronte discendentenp B: Inversione del sensoAdd: Visualiz. 0 -> Preselez.Sub.: Visualiz. Preselez. -> 0
Funzione DiagrammaNota: nessun conteggio quando l'ingresso GATE è attivo.		PnP: conteggio sul fronte salentenPn: conteggio sul fronte discendente
Quad 4		A 90° BInp A: Ingresso di conteggioConteggio su fronte salente e su fronte discendenteInp B: Ingresso di conteggioConteggio su fronte salente e su fronte discendente, inversione del sensoAdd: Visualiz. 0 ->Preselez.Sub.: Visualiz. Preselez. ->0
A / B		Inp A: Ingresso di conteggio 1Inp B: Ingresso di conteggio 2Formula:A / B
( A -		Inp A: Ingresso di conteggio 1Inp B: Ingresso di conteggio 2Formula:(A – B)/A x100

15 Tipi d'ingresso – Misura del tempo

Funz	ione DiagrammaNota: nessun conteggio quando l'ingresso GATE è attivo.	PnP: conteggio sul fronte salentenPn: conteggio sul fronte discendente
In A	.In B	Inp A: StartInp B: StopAdd: Visualiz. 0 ->Preselez.Sub.: Visualiz. Preselez. ->0
In B	.In RGATE	Inp A: Senza funzioneInp B: Start/StopAdd: Visualiz. 0 ->Preselez.Sub.: Visualiz. Preselez. ->0
Fr R	r u n	Inp A: Senza funzioneInp B: Senza funzioneComando della misura di tempo solo tramite l'ingresso GATEAdd: Visualiz. 0 ->Preselez.Sub.: Visualiz. Preselez. ->0
Auto	GATERESET PRESET ADD SUB

16 Tipi d'ingresso – Frequenzimetro

Funzione	Diagramma PnP: conteggio sul fronte	salentenPn: conteggio sul frontediscendente
A		Inp A: Ingresso difrequenzaInp B: Senza funzione
A s	u b B	Inp A: Ingresso difrequenza 1Inp B: Ingresso difrequenza 2Formula:A - B
A a	d d B	Inp A: Ingresso difrequenza 1Inp B: Ingresso difrequenza 2Formula:A + B
Q u	a d	A 90° BInp A: Ingresso difrequenza 1Inp B: Inversione del senso
A / B		Inp A: Ingresso difrequenza 1Inp B: Ingresso difrequenza 2Formula:A / B
( A -	B ) / A	Inp A: Ingresso difrequenza 1Inp B: Ingresso difrequenza 2Formula:(A - B)/A x100

17 Operazioni di uscite

Modalità	Diagramma	Modalità	Diagramma
A d	d	S u	b
A d d	A r	S u b	A r
A d d	B a t	S u b	B a t
A d d	T o t	S u b	T o t

Modalità	Diagramma
T r	a i lRESETPR1PR2PR1COUNTER OUT P1Δ+/-PR1OUT P1Δ+PR1OUT P1Δ-PR1OUT P2
T r a	i l A rRESETPR1PR2PR1COUNTER OUT P1Δ+/-PR1OUT P1Δ+PR1OUT P1Δ-PR1OUT P2

18 Dimensioni

Dimensioni in mm [inch]

48 [1.89] 48 [1.89] 45 [1.77] 15,5 [0.61] max. 10,5 [0.413] 4,25 [0.167] 91 [3.583] 7 [0.276]

Apertura d'incastro

45⁺⁰·⁰ [1.772⁺⁰·⁰²⁴] 45⁺⁰·⁶ [1.772⁺⁰·⁰²⁴]

CODIX 924

Kubler 123458 123456

Kübler
