LÖTSTATION EP 5 DIGITAL MODELL: 51098

ATTENZIONE! Si prega di leggere completamente e conattenzione il manuale utente. Esso fa parte del prodotto e contiene informazioni importanti per l'uso e l'installazione corretti. Conservare il presente manuale in modo da poterlo utilizzare in caso di necessità o in caso di cessione del prodotto.

Indices:

Banda:

1 Descrizione e funzione 34
2 Uso 34
3 Informazioni sulla sicurezza 35

Sostituzione del fusibile 36

4 Componenti nella confezione 36
5 Funzionamento e regolazione degli elementi, Collegamento 36
6 Manovra 37

6.1 Preparazione 37
6.2 Presa 37
6.3 Regolazione della temperatura 37
6.4 Gestione 38
6.5 Note sull'applicazione 39

7 Cura, manutenzione, conservazione e trasporto 39
8 Risoluzione dei problemi 40
9 Garanzia e responsabilità 40

10 Specifiche 41

11 Notas sullo smaltimento dei rifiuti 41
12 Dichiarazione di conformità CE 41

1 Descrizione e funzione:

La Stazione per saldatura EP 5 è progettata per essere utilizzata per l' hobby dell'elettronica, per la produzione e i lavoratori. Viene fornita con un saldatore, una base per il saldatore con protezione da contatto e con vassoio in spugna estraibile dotato di spugna per la pulizia in viscosa,或者其他 a un display LCD digitale per la temperature, in grado di visualizzato il valore desiderato in modo immediato. Un alloggiamento compatto, stabile e isolato,或者其他 a un sensore elettronico per il controllo della temperature con incluso messaggio di malfunzionamento visivo e acustico. Il saldatore da 48 Watt si riscalda in modo rapido ed è alimentato da un dispositivo di protezione a bassa tensione. É possibile eseguire una regolazione continua tra 150 - 450°C.

2 Uso:

Il prodotto è progettato per eseguire saldature piccole e nelle famiglie solo. Ciò significica che cui quod si rivaiano sono per saldare / rimuovere la saldatura da piccoli componenti elettronici su circuiti stampati e moduli, per rivestimenti sottili di piste e estremità dei cavi sono come per eseguire il collegamento dei cavi.

Non sono consentiti altri usi. Usare il prodotto esclusivamente in ambienti asciutti. La mancata osservanza di questo norme e note sulla sicurezza può causare incidenti fatali, lesioni e danni alle persone e alla proprietà. Non usare mai il prodotto per il riscaldamento

di liquidi, ad esempio acqua, basi, solventi ecc. o di parti in plastica poiché producono fumi tossici e la possibilità di bruciature.

3 Informazioni sulla sicurezza:

ATTENZIONE! Solo professionisti addestrati sono autorizza ad eseguire l'installazione e la rimozione del prodotto! Inoltre, vi è il rischio di folgorazioni elettriche, cortocircui sare e bruciatur!

• Il prodotto non è un giocattolo e non deve essere utilizzato dai bambini poiché contiene parti di piccole dimensioni che possono essere ingerite e che possono provocare leSIONi alle persone, se non usate in modo appropriato!
• Attenzione: quello strumento delve essere posizionato sul suo supporto quando non in uso.
• Questo appearecchio non è destinato all'uso da parte di persona (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali, o la mancanza di espe ce e della conoscenza, a meno che non siano sorvegliati o istruzioni per l'uso dell'apparecchio da una persona responsablea la loro sicurezza.
• I bambini devono essere sorvegliati per assicurare che non giochino con l'apparecchio.
• Se il cavo di alimentazione è danneggiato, delve essere sostituito dal produttore, dal suo agente di servizio o simili persone qualificate al fine di evitare un pericolò
• Installare il prodotto adesso collegati in modo da evitare lesioni alle persono o danni agli oggetti causati da cadute.
• Togliere i materiali di imballaggio, poiché i bambini potrebbero tagliarsi nelle giocano. Inoltre, vi è il rischio di ingestione o inalazione accidentale del materiale isolante.
• L'uso della stazione di saldatura in un ambiente scolastico deve essere supervisionato da un insegnante.
• La stazione di saldatura può essere utilizzata solo in caso di funzionamento sicuro. Nei seguenti casi NON è garantito un funzionamento sicuro:

-danni visibili (p.e. difetti nell'isolamento, danni dell'alloggiamento)
- nessuna funzione
- stoccaggio per lunghi periodi in cattive condizioni
-trasporto non appropriato

• Una stazione di saldatura difettosa potrebbe non funzionare, deve essere quindi scollegata alla rete elettrica e protetta contro ulteriori utilizzi. La riparazione, ad esempio montando e smontando l'alloggiamento è consentita solo da parte di professioni qualiati. La riparazione eseguita da soli farà decadere la garanzia ed esporrà a rischi di folgorazioni, corto circuiti e bruciature.

• Alimentare il prodotto utilizzato esclusivamente reti CA a 220 - 240 V AC ~ / 50 Hz.

• Scollegare il cavo della rete elettrica quando non viene utilizzato e durante i temporali.
• Evitare luoghi con umidità elevata o luoghi in cui è possible il contatto con l'acqua.
  Non usare il dispositoso accanto a materiali inflammabili o gas.
• Utilizzare esclusivamente in ambienti ventilati o molto cappe di scarico, poiché i fumi prodotti dal saldatore sono dannosi.
• Il saldatore funziona correttamente solo con parti prive di corrente e tensione.
• Ricordare e seguire i termini di legge e le precauzioni sulla salute per l'uso del dispositivo nell'industria.
• Il saldatore raggiunte temperature superiore a 160^ . Il contatto con la parte in metallo

calda può causare bruciature fatali a persona e animali.

• Spagnere la stazione di saldatura durante pause di lavoro molto lunghe.
  Non immergere il saldatore o la stazione di saldatura in acqua per raffreddarla!
• Non esporre il prodotto a pressioni meccaniche elevate.
• La stazione di saldatura si riscalda molto durante il funzionamento. Pertanto posizionarla su una base solida, fissa e ignifuga.
  Non modificare o cancellare il prodotto o i loro accessori! Inoltre tenere sempre presente il capitolo "Garanzia e responsabilità".
  Non usare components danneggiati.
• La stazione di saldatura può essere installata e usata solo in ambienti asciutti.
  Non perdere di vista la stazione di saldatura.
  Non inseire parti in metallo o cavi non adatti nelle aperture o porte di ventilazione. C'è il rischio di folgorazioni e causare cortocircuiti!
• Lasciare spazio a sufficientia attorno al dispositivo per garantire una corretta ventilazione ne e spostamenti alla impedimenti e per evitare danni.
• Proteggere la parte in metallo di conduzione di colore bianco dei cavi e dei contatti dal contatto utilizzato un materiale di copertura idoneo, isolante e non combustibile.
• Osservare le raccomandazioni del costruttore in merito all'applicazione del materiale di saldatura idoneo, ad esempio lega per saldature, tinta per saldature, ecc.

Sostituzione del fusibile:

Sostituire il fusabile con uno dello stesso tipo (T 1A / 250V, 5 × 20 ~mm ). Non bypassare il fusabile o sostiturlo con uno più potente! Sostituire il fusabile solo après aver spento e scollegato il disposativo dalla rete elettrica. Lasciare che il disposativo si raffreddi. Apriere l'interruttore di sicurezza sul retro del disposativo utilizzato giravite adatto, quando rimuovere il fusabile bruciato dal supporto. Bloccare nuovamente l'interruttore di sicurezza dopo aver sostituito il fusabile.

• Per il trasporto,fare attenzione ai dettagli nel capitolo "Specifiche",e adottare le misure necessarie per il trasporto,ad esempio usare la confezione originale.
• Per quesiti, difetti, danni meccanici, malfunzionamenti e altri problemi di funzionamento che non possono essere risolti da但这a guida, contattare il rivenditore per la riparazione o la sostituzione, come descripto nel capitolo „Garanzia e responsabilità".
• Tenere presente il capitolo "Specifiche".
  Rispettare inoltre i termini di uso descritti nel capitolo "Uso".

4 Componenti nella confezione:

• 1 x stazione di saldatura
  1 x saldatore da 48 Watt con punta per saldatura
  1xmanuale utente

5 Funzionamento e regolazione degli elementi, Collegamento:

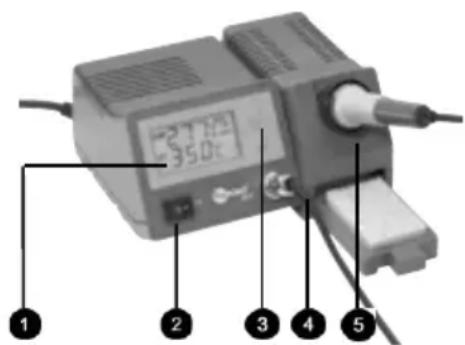

1. Display LCD digitale - per impostare e visualizzare la temperatura attuale del saldatore
2. Interruttore principale per accendere espegnere il dispositivo
3. Tasti SU/GIù per impostare la tempera tura di saldatura desiderata
4. Diodo a 4 poli per il collegamento della

stazione di saldatura al saldatore

1. Supporto per il saldatore con protezio ne compat

ta e vassoio in spugna estrabile

6 Manovra:

6.1 Preparazione:

1. Inserire un supporto in metallo a forma di spirale nell'apertura corrispondente della base del saldatore e fissarla utilizzando le viti.
2. Bagnare la spugna di pulizia in viscosa utilizzato acqua corrente e asciugarla prima di riposizionarla nel vassoio.
3. La punta del saldatore è montata su un elemento di riscaldamento in ceramica e fissata tramite una presa di sicurezza al saldatore. Sostituire la punta di saldatura solo quando il saldatore è completamente freddo. Per procedere alla sostituzione, svitare il dato di unione sul saldatore e rimuovere la presa. A questo punto la punta di saldatura è esposta ed è possibile rimuoverla con attenzione. Il prerequisiteito per un esatto controllo della temperaturetramite il sensore consiste nel mantenere il contatto con il tubo portante, elemento di riscaldamento e punta di saldatura. Eventuali viti lente provocano interruzioni nell'unità di controllo. Pertanto è necessario controllare con regolarità il serraggio delle viti per verificare che siano fissate correttamente, e stringerle se necessario.
4. Fissare il supporto di saldatura sul lato destro della stazione di saldatura. (connessione con spinotti)

In nessun caso il saldatore deve essere utilizzato alla punta di saldatura, poiché l'elemento di riscaldamento e il sensore della temperatura si possono danneggiare e rompere.

6.2 Presa:

1. Collegare il saldatore alla presa di collegamento corrispondente sul lato anteriore della stazione di saldatura inserendo l'interruttore di collegamento del cablaggio metallico (diodo a 4 poli con guida intagliata). Fissare usingo il dato di unione.
2. Collegare la spina elettrica della stazione di saldatura ad una presa elettrica da 220 - 240 V AC / 50 Hz, perché l'interruttore è spento e posizionato su 0.

Ora la stazione di saldatura è pronta all'uso.

6.3 Regolazione della temperatura:

1. Accendere la stazione di saldatura portando l'interruttore su I. L'LCD lampeggia. L'indicazione 350^ PRESET indica che la stazione di saldatura è impostata su una temperatura di saldatura di 350^ e si sta scaldando.
2. Utilizzando i due tasti per la regolazione della temperatura della stazione di saldatura regolare la temperatura di saldatura con incrementi da 150 a 450^ . Ogni pressione del tasto di regolazione aumento, o rispettivamente, riduce la temperatura con incrementi di 1^ . Per eseguire la regolazione continua tenere premuto il relative tasto fino a visualizzare la temperatura desiderata.
3. Lo schermo在哪的值？Lo sahmo lo valore per la temperatura regolata, SET, e la temperatura di funzionamento attuale, TEMP, della punta di saldatura. Durante il riscaldamento del

saldatore, lo schermo在哪“IN RISCALDAMENTO, ATTENDERE”. Tramite i tasti SET è possibile cancellare il valore della temperatura in qualsiasi momento.

NOTA:

Il valore regolato per la temperature verrà salvato quando si spegne la stazione di saldatura. Quando viene accesa nuovamente, l'EP 5 selezione l'ultimo valore fornito per la temperature. La temperature di saldatura desiderata non deve essere inserita nuovamente la volta successiva che si utilizes il saldatore.

Nel caso di mancato funzionamento, ad esempio in caso di difetto del sensore della temperatura, interruzione dell'elettricità tra saldatore e stazione di saldatura o aumento della temperatura della punta di saldatura superiore a 460^ , viene visualizzato un ERRORE. Inoltre, il cicalino Piezo integrato emette un allarme acustico. In quello caso, spegnere immediatamente la stazione di saldatura, scollegare l'elettricità e controllinge le possibili cause dell'errore.

6.4 Gestione:

Usare un file per saldatura idoneo e maneggiare la stazione di saldatura nel modo corretto. É un prerequisite per il funzionamento impeccabile del saldatore. Si consiglia di usare fili di saldatura elettronici con nucleo in lega di colofonia. In nessun caso i nuclei in lega devono contentere alogeni. Il nucleo in lega all'internalo del filo in lega libera il punto di saldatura delle contaminazioni che inibiscono la lega e dagli ossidi e previene la produzione di nuovi ossidi durante la saldatura. La lega elettronica applicata come maggiore frequenza è il filo in lega privo di piombo Fixpoint® del filo in lega Fixpoint® L-SN 60 Cu 2 (DIN EN ISO 12224-1) con il 60% di stagno (lega 60/40). Questa lega è disponibile in fili di diverso diametro (0,56 - 1,5 mm). Si consiglia di usare un filo in lega del diametro di 1 mm per circuiti elettronici.

NOTA:

Prima di usare la stazione di saldatura per la prima volta, brucia la punta priva di residui. rivestire di stagno la punta di saldatura. Quindi accendere la stazione di saldatura e lasciare che un po'di stagno per saldatura si liquefaccia a una temperatura di circa 200^ formando una pellicola sottile collegata alla punta salvante.

La temperatura di saldatura corretta è importante per ottenere puniti di saldatura di qualità. In elettronica la temperatura di saldatura ideale è 300 – 380°C. Una temperatura di saldatura troppo Bassa da luogo a giunti di lega freddi. A temperature di saldatura troppo elevate il nucleo della lega si brucia interrompendo il flusso della lega. Inoltre, a causa di temperature di saldatura troppo elevate si posso verificare danni al circuito eagli altri componenti. Strofinare la punta del saldatore prima di eseguire la saldatura utilizzando una spugna di pulizia umida. In quello modo vengono rimossi nuclei della lega non del tutto evaporizzati, ossidi e altre contaminazione che non saranno presenti neanche sui punti di saldatura. Prima di riposizionare il saldatore sul supporto, è necessario pulire la punta di saldatura e stagnata con nuova lega. è importante tenere la punta del saldatore sempre stagnata perché, in caso contrario, potrebbe divertare passiva dopo un periodo di tempo e non essere in grado di assorbire另一lla lega.

1. Tenere la punta del saldatore pulita e ben stagnata, riscaldata alla temperature di saldatura impostata, sul filo di saldatura e sul punto da saldare. A quello punto il nucleo della lega fluoriesce e pulisce la superficie delle parti in metallo che si sta saldando e

quindi la punta di saldatura in modo da create un collegamento di conduczione elettrica. La durata della saldatura per i circuiti elettrici non supera i 2 secondi. Un buon punto di saldatura quando raffreddato ha un aspetto uniforme e lucido dopo la rimozione del saldatore. Punti di saldatura scarsi e difettosi hanno un aspetto spento, non omogeneo e fragile dopo il raffreddamento. Oltre all'applicazione di una lega non adatta o all'impostazione di una temperature di saldatura troppo elevata, i punti difettosi spesso si verificano a causa una saldatura troppo breve o troppo lunga. Un punto di saldatura non deve essere scaldato troppo a lungo. D'altro canto non rimuovere il saldatore da punto di saldatura troppo preso, ma solo quando il flusso del saldatore assomiglia ad una barra d'argento.

1. Una volta terminata la saldatura, lasciare un po' di lega sulla punta del saldatore prima di posizionarlo sul supporto e spegnere la stazione di saldatura. La lega rimasta verrà quando rimossa alla punta di saldatura utilizzando una spugna di pulizia umida prima di iniziare un'altra saldatura.

6.5 Note sull'applicazione:

La maneggevolezza e il tempo di riscaldamento ridotto danno luogo a una gestione più disinvolta della stazione di saldatura. Evitare assolutamente quello comportamento! Per garantire l'assenza di rischi durante la saldatura per gli utenti e una maggiore protezione della stazione di saldatura dai danni, seguire le istruzioni sulla sicurezza e gli avvisi presenti in quello manualeosi come le direttive valide al livello nazione ed europeo.

7 Cura, manutenzione, conservazione e trasporto:

ATTENZIONE! Rischi di folgorazioni, corto circuiti e bruciature.

• Scollegare sempre la spina della corrente alla presa e lasciare che il disposativo si raffreddi!
• Usare un panno asciutto per pulire il prodotto, o usare un panno leggermente inumidito per eventuali macchie resistenti. Fare attenzione a cavi sotto tensione del dispositivo durante le pulizia! Non usare solventi per la pulizia e non lasciare che liquidi entrino nel dispositivo.
  Assicurarsi che sia presente spazio a sufficientza attorno alsystema in modo da garantire una corretta ventilazione durante le pause di lavoro e il raffreddamento.
• Evitare luoghi con temperature, umidità elevate, o luoghi che possono divertare umidianche durante la cura, manutenzione, conservazione e trasporto.
• Tenere amente le note sulla sicurezza in merito a cura, manutenzione, stoccaggio e trasporto.
• Tenere il prodotto fuori alla portata dei bambini!
• Utilizzare la confezione originale come protezione contro la polvere e l'umidità durante il trasporto.
• Per l'imballaggio durante il trasporto fare attenzione ai symboli della sicurezza.
• In caso di trasporto della stazione di saldatura da ambienti freddi a ambienti caldi, lo sbalzo di temperatura può causare condensa causando effetti negativi o danni ai componenti elettronici del dispositivo. Accendere la stazione di saldatura solo quando la temperature dell'ambiente lo consente.

8 Risoluzione dei problemi:

Problema Aiuto
La stazione di saldatura non si riscalda.	Controllare il collegamento alla rete elettrica. Controllare il fusabile del dispositiivo dopo aver sepa-rato e lasciato raffreddare il dispositiivo (capitolo 3).
ERRORE e ronzio Scollegare subito	il dispositiivo dalla corrente elettrica e consultare il rivenditore (consultareanche il capitolo 6.3).
Non è possible eseguire puniti di saldatura di buona qualità	Leggere il capitolo 6.4.
Non è possible regolare la temperature.	Leggere il capitolo 6.3 o consultare il rivenditore.

9 Garanzia e responsabilità:

• Il fabbricante garantisce il presente dispositivo per 2 anni.
• Poiché il fabbricante non ha alcuna influenza sul tipo di parete e sull'installazione del relativo kit di INSTALLazione, la garanzia del prodotto si applica solo al kit di INSTALLazione.
• In caso di guasto o danni rilevati sul dispositorio, contattare il rivenditore e presentare lo scontrino o la fattura quale prova di acquisto, se necessario. Il rivenditore riparere è il guasto sulippo, oppure inviera il dispositorio al fabbricante. La descrizione degli eventuali quasti può amplificare il lavoro dei nostri tecnici, solo in quello caso è possibile garantire che i quasti si verific他们在 rado e riparati in modo molto!
  In caso di impossibilità di contattare il rivenditore, èanche possibile contattarci diretta.
  mente.
• Il fabbricante non è responsabile di danni alle persone o alle proprieta derivanti da installazione o utilizzo improprio non contemplato alla presente guida. Ciò comprende, a titolo esemplificativo ma non esclusivo, qualsi asi alterazione o modifica del prodotto e degli accessori.
• Qualsiasi uso diverso da quanto descripto nel manuale utente non è permesso, e può fa decadere la garanzia e le eventuali responsabilità.
• Il fabbricante si riserva il diritto di correggere eventuali errorsi di stampa, di apportare modifiche al disposativo, alla confezione o al manuale utente.

10 Specifiche:

Tensione operativa 220 - 240 V AC / 50Hz
Alimentazione del saldatore 48 W
Tensione del saldatore 24 V ~ AC
Fusibile principale del dispositivo T 1A / 250 V (5 x 20 mm tubo in vetro)
Intervallo di regolazione della temperatura 150 - 450 °C
Display temperatura LCD a 3 cifre (30 x 60 mm)
Intervallo di visualizzazione 1 - 460 °C
Esattezza dell'indicazione +/- 5%
Temperatura ambiente +5 to +40 °C
umidità relativa dell'aria inferiore a 85 % (senza del saldatore)
Pressione dell'aria 600 - 1000 hPa
Dimensioni 185 x 100 x 165 mm (senza especifican)
Peso	1,8 kg Peso Netto, 2 kg Peso Lordo
per il riscaldamento a 330°C	1.5 min.

Tabella per la conversione della temperatura da ^ C a ^ F : (^oC) * 95 + 32 = T(^oF) NOTA:

11 Nota sullo smaltimento dei rifiuti:

Secondo quando previsto alla direttiva WEEE europea, per le apparecchiature elettriche ed elettroniche non smaltire tra i rifiuti domestici. L'utente è impegnato per legge a smaltire in modo Gratis o dispositivi elettrici ed elettronici ne punti di raccolta pubblici o dal rivenditore al termine della vita utile dei dispositivi. In particolare sono regolati dai diritti nazionali. Il simbolo sul prodotto, nel manuale e

sulla confezione si riferisce a quosti termini. Con quello tipo di applicazione dei dispositivi usati è possibile dare una mano importante nella protezione dell'ambiente.

12Dichiarazione di conformità CE:

CE Questo dispositivo è conforme alle direttive UE 2004/108/EG e UE 2006/95/EG: Con il symbolo CE Fixpoint®, un marchio registrato della Wentronic GmbH garan tisce che il prodotto è conformeagli standard e alle direttive di base. Questi standard possono essere richiesti in linea su www.wentronic.com. Le direttive citate sostituiscono tutte le autorizzazioni nazionali precedenti nell'Unione europea. Tutti i marchi o marchi registrati sono di proprietà dei rispettivi proprietari.

T

IT

Revision Date: 2014-03-26

Version 3

Fixpoint

Pillmannstraße 12

38112 Braunschweig

Germany

www.wentronic.com

Made in China
