Palladio PSG101 - Subwoofer Sonus Faber - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo Palladio PSG101 Sonus Faber in formato PDF.
| Tipo di prodotto | Subwoofer da incasso (in-wall) |
| Marca | Sonus Faber |
| Modello | Palladio PSG101 |
| Installazione | Incastrato nel muro o controsoffitto (taglio secondo dima fornita) |
| Accessori forniti | Griglia magnetica, dima di taglio, rivestimento protettivo |
| Opzioni disponibili | Griglia quadrata magnetica, kit di pre-montaggio, Premium-kit (pannello in legno, griglia a corde tese, telaio) |
| Sicurezza | Fissaggio a muro stabile; distanza minima 4 cm dai montanti; non esporre a volume elevato vicino alle orecchie; campo elettromagnetico innocuo |
| Raccomandazioni amplificatore | Potenza minima per canale in base alla distanza di ascolto (es. 40 W a 2 m per 82 dB SPL) |
| Impedenza nominale | 4 Ω (riferimento per tabella di potenza) |
| Garanzia | Secondo la normativa del paese di acquisto; copre difetti di fabbricazione |
| Assistenza post-vendita | Contattare il rivenditore o il distributore ufficiale Sonus Faber |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non utilizzare prodotti abrasivi |
| Riparabilità | Intervento solo da parte del servizio assistenza autorizzato Sonus Faber; non smontare da soli |
| Materiali di imballaggio | Riciclabili; non smaltire con i rifiuti domestici |
| Configurazione di ascolto | Può essere utilizzato in configurazione stereo o con subwoofer aggiuntivo; evitare la simmetria dei subwoofer |
Domande frequenti - Palladio PSG101 Sonus Faber
Domande degli utenti su Palladio PSG101 Sonus Faber
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Subwoofer in formato PDF gratuitamente! Trova il tuo manuale Palladio PSG101 - Sonus Faber e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Palladio PSG101 del marchio Sonus Faber.

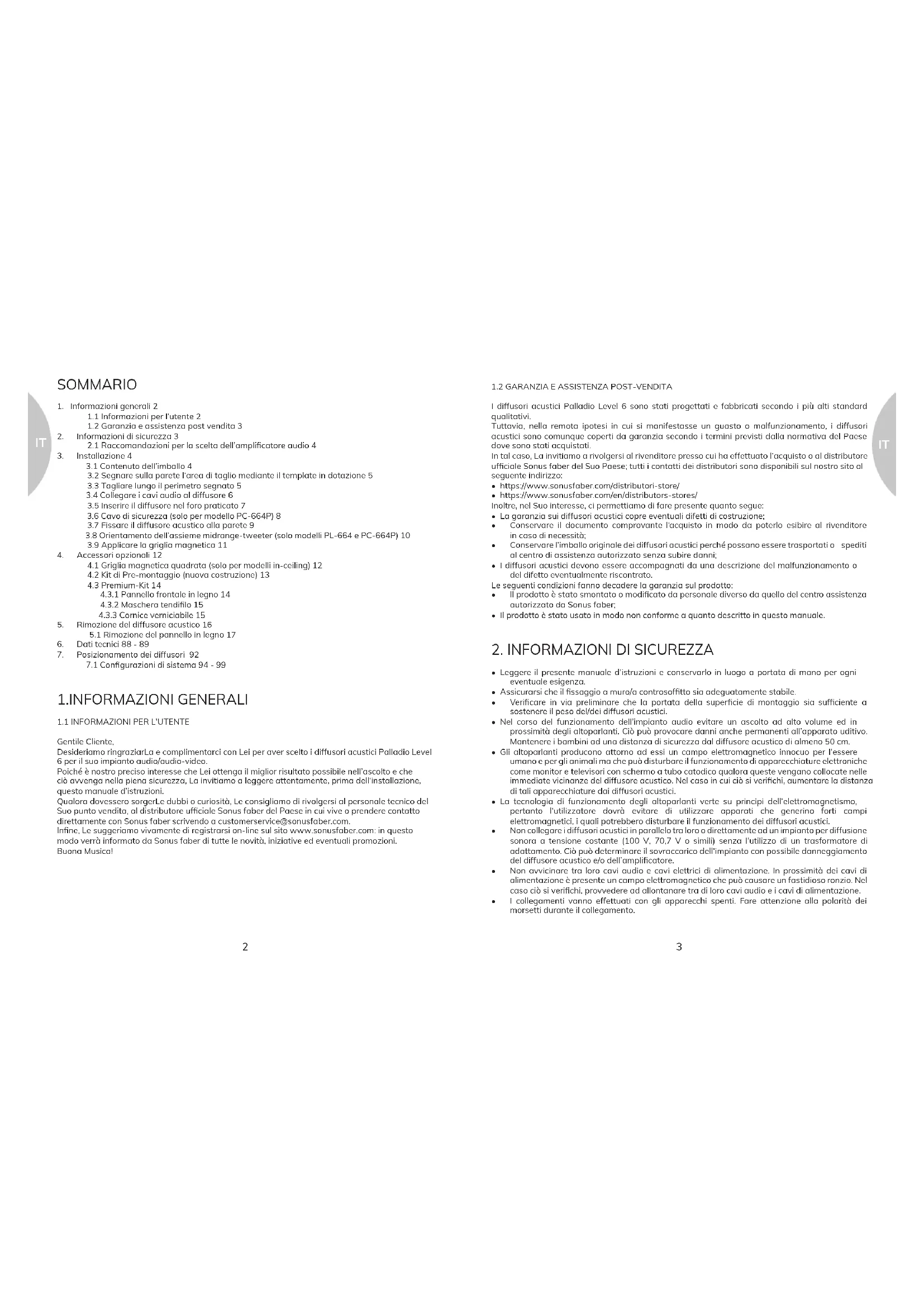

MANUALE UTENTE Palladio PSG101 Sonus Faber
- Informazioni generali 2
1.1 Informazioni per l'utente 2
1.2 Garanzia e assistenza post vendita 3
- Informazioni di sicurezza 3
2.1 Raccomandazioni per la scelta dell'amplificatore audio 4
- Installazione 4
3.1 Contenuto dell'imballo 4
3.2 Segnare sulla parete l'area di taglio mediante il template in dotazione 5
3.3 Tagliare lungo il perimetro segnato 5
3.4 Collegare i cavi audio al diffusore 6
3.5 Inserire il diffusore nel foro praticato 7
3.6 Cavo di sicurezza (solo per modello PC-664P) 8

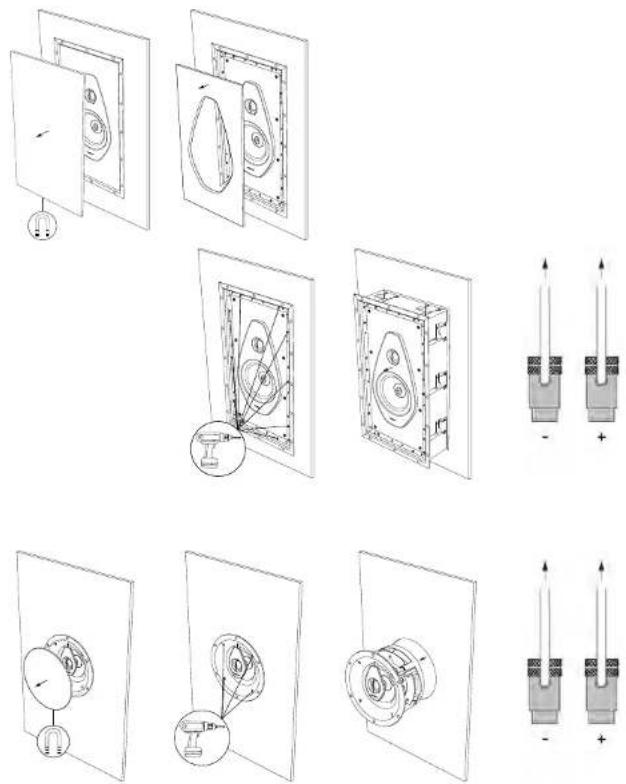

3.7 Fissare il diffusore acustico alla parete 9
3.8 Orientamento dell'assieme midrange-tweeter (solo modelli PL-664 e PC-664P) 10
3.9 Applicare la griglia magnetica 11
- Accessori opzionali 12
4.1 Griglia magnetica quadrata (solo per modelli in-ceiling) 12
4.2 Kit di Pre-montaggio (nuova costruzione) 13
4.3 Premium-Kit 14
4.3.1 Pannello frontale in legno 14
4.3.2 Maschera tendifilo 15
4.3.3 Cornice verniciabile 15
- Rimozione del diffusore acustico 16
5.1 Rimazione del pannello in legno 17
-
Dati tecnici 88 - 89
-
Posizionamento dei diffusori 92
7.1 Configurazioni di sistema 94 - 99
1.INFORMAZIONI GENERALI
1.1 INFORMAZIONI PER L'UTENTE
Gentile Cliente,
Desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori acustici Palladio Level 6 per il suo impianto audio/audio-video.
Poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell'ascolto e che ciò avvenga nella piena sicurezza, La invitiamo a leggere attentamente, prima dell'installazione, questo manuale d'istruzioni.
Qualora dovessero sorger Le dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufficiale Sonus faber del Paese in cui vive o prendere contatto direttamente con Sonus faber scrivendo a customerservice@sonusfaber.com.
Infine. Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni. Buona Musica!
1.2 GARANZIA E ASSISTENZA POST-VENDITA
I diffusori acustici Palladio Level 6 sono stati progettati e fabbricati secondo i più alti standard qualitativi.
Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori acustici sono comunque coperti da garanzia secondo i termini previsti dalla normativa del Paese dove sono stati acquistati.
In tal caso, La invitiamo a rivolgersi al rivenditore presso cui ha effettuato l'acquisto o al distributore ufficiale Sonus faber del Suo Paese; tutti i cantatti dei distributori sono disponibili sul nostro sito al seguente indirizzo:
- https://www.sonusfaber.com/distributori-store/
- https://www.sonusfaber.com/en/distributors-stores/
Inoltre, nel Suo interesse, ci permettiamo di fare presente quanto segue:
- La garanzia sui diffusori acustici copre eventuali difetti di costruzione;
- Conservare il documento comprovante l'acquisto in modo da poterlo esibire al rivenditore in caso di necessità;
- Conservare l'imballo originale dei diffusori acustici perché possano essere trasportati o spediti al centro di assistenza autorizzato senza subire danni;
- I diffusori acustici devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato.
Le seguenti condizioni fanno decadere la garanzia sul prodotto:
- Il prodotto è stato smontato o modificato da personale diverso da quella del centro assistenza autorizzato da Sonus faber;
- Il prodotto è stato usato in modo non conforme a quanto descritto in questo manuale.
2. INFORMAZIONI DI SICUREZZA
- Leggere il presente manuale d'istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.
- Assicurarsi che il fissaggio a muro/a controsoffitto sia adeguatamente stabile.
- Verificare in via preliminare che la portata della superficie di montaggio sia sufficiente a sostenere il peso del/dei diffusori acustici.
- Nel corso del funzionamento dell'impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all'apparato uditivo. Mantenere i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.
- Gli atoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l'essere umano e per gli animali ma che può disturbarc il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verifichi, aumentare la distanza di tali apparecchiature dai diffusori acustici.
- La tecnologia di funzionamento degli altoparlanti verte su principi dell'elettromagnetismo, pertanto l'utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici.
- Non collegare i diffusori acustici in parallelo tra loro o direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70,7 V o simili) senza l'utilizzo di un trasformatore di adattamento. Ciò può determinare il sovraccarico dell'impianto con possibile danneggiamento del diffusore acustico e/o dell'amplificatore.
- Non avvicinare tra loro cavi audio e cavi elettrici di alimentazione. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. Nel caso ciò si verifichi, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.
- I collegamenti vanno effettuati con gli apparecchi spenti. Fare attenzione alla polarità dei morsetti durante il collegamento.
2.1 - RACCOMANDAZIONI PER LA SCELTA DELL'AMPLIFICATORE AUDIO
Il dato di potenza di uscita richiesta ad un amplificatore in condizioni di utilizzo medio, dipende dalle caratteristiche del sistema di altoparlanti (impedenza nominale e sensibilità) e delle condizioni di ascolto (livello acustico medio e distanza del punto di ascolto). Nel caso di un diffusore acustico con impedenza nominale di 4 Ω ed una sensibilità di 92 dBSPL, si ha la seguente tabella.
| DISTANZA DI ASCOLTO | POTENZA DI USCITA DELL'AMPLIFICATORE (MINIMA, PER CANALE) * | POTENZA ASSORBITA CORRISPONDENTE (PER CANALE) * |
| 2 m 40 W 0,8 W | ||
| 2,5 m 63 W 1,3 W | ||
| 3 m 90 W 1,8 W | ||
| 3,5 m 125 W 2,3 W | ||
| * per un livello di ascolto medio pari a 82 dBSPL alla rispettiva distanza di ascolto | ||
Programmi audio a fattori di cresta più elevati richiedono potenze di amplificazione ancora più elevate. Come si può notare, quello che conta in termini di amplificazione non è tanto il mantenimento del livello di ascolto raccomandato quanto la gestione dei brevissimi istanti nei quali il segnale musicale presenta livelli straordinariamente elevati.
Sistemi di altoparlanti per la riproduzione sonora domestica non devono essere utilizzati per diffusione sonora a volume elevato e continuativo, come ad esempio in discoteca o per rinforza sonoro. In questo genere di applicazioni le potenze in gioco sono incompatibili con il corretto funzionamento del sistema di altoparlanti e possono portare a guasti irreversibili ed in taluni casi a principi di incendio.
3. INSTALLAZIONE
3.1 - CONTENUTO DELL'IMBALLO
- Diffusore
- Griglia magnetica
- Template per il foro
• Copertura protettiva
Ogni accessorio opzionale acquistabile separatamente, è illustrato al Capitolo 4.
I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come rifiuti domestici ma consegnarli ad un centro raccolta e riciclo dei rifiuti.
Non lasciare i materiali per l'imballaggio alla portata dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione.
3.2 - SEGNARE SULLA PARETE L'AREA DI TAGLIO MEDIANTE IL TEMPLATE IN DOTAZIONE
Assicurarsi, in via preventiva, che l'area di taglio sia compresa tra i due montanti. Per il corretto funzionamento del sistema di fissaggio, mantenere una distanza di almeno 4 cm tra il bordo laterale del foro e il montante più vicino.
Fare attenzione alla polarità dei morsetti durante il collegamento. I collegamenti vanno effettuati con gli apparecchi spenti!

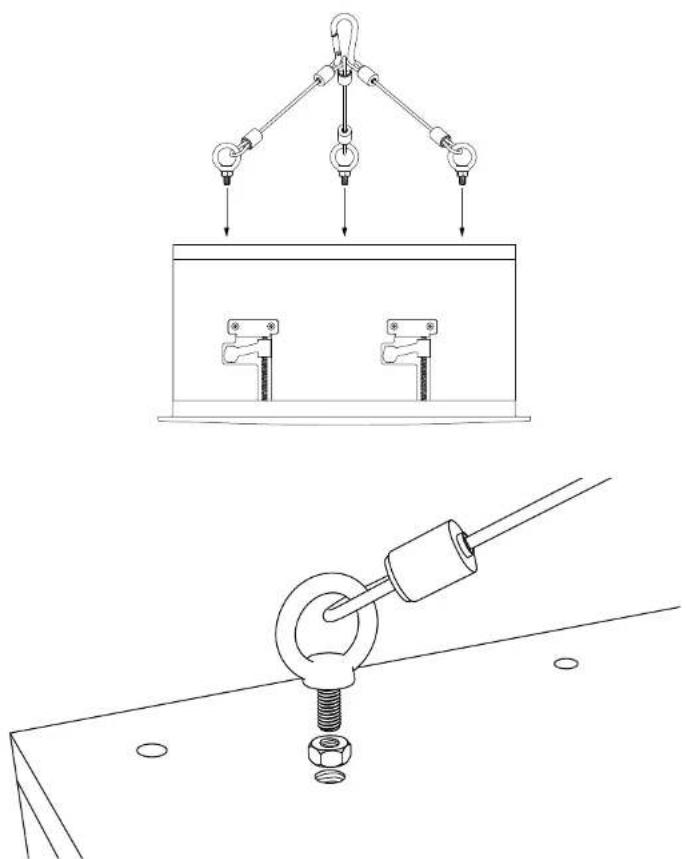

3.6 - CAVO DI SICUREZZA (SOLO PER MODELLO PC-664P)
Avvitare fino a fine corsa senza forzare le viti di fissaggio per evitare di danneggiare il sistema di bloccaggio.
3.8 - ORIENTAMENTO DELL'ASSIEME MIDRANGE-TWEETER (SOLO MODELLI PL-664 E PC-664P)
Il modello PL-664 è predisposto per essere installato sia in orizzantale che in verticale.
Per orientare l'assieme midrange-tweeter secondo l'impiego desiderata, rimuovere completamente le 4 viti come in figura, posizionare il pannello di supporto altoparlanti e reinserire le viti.
Come in figura 4.3.1, sono disponibili due versioni di pannello in legno per consentire entrambi gli orientamenti.
La griglia può essere vemiciata a piacere.
Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.
4. ACCESSORI OPZIONALI

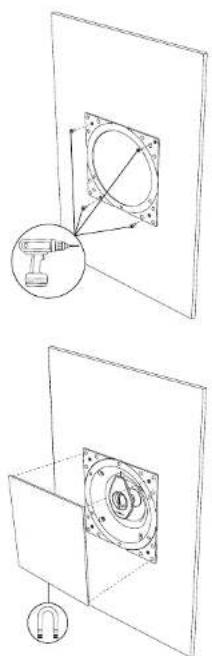

4.1 - GRIGLIA MAGNETICA QUADRATA (SOLO PER MODELLI IN-CEILING)
Prima di inserire il diffusore nel foro, avvitare alla parete l'apposito supporto. La griglia può essere verniciata a piacere. Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.

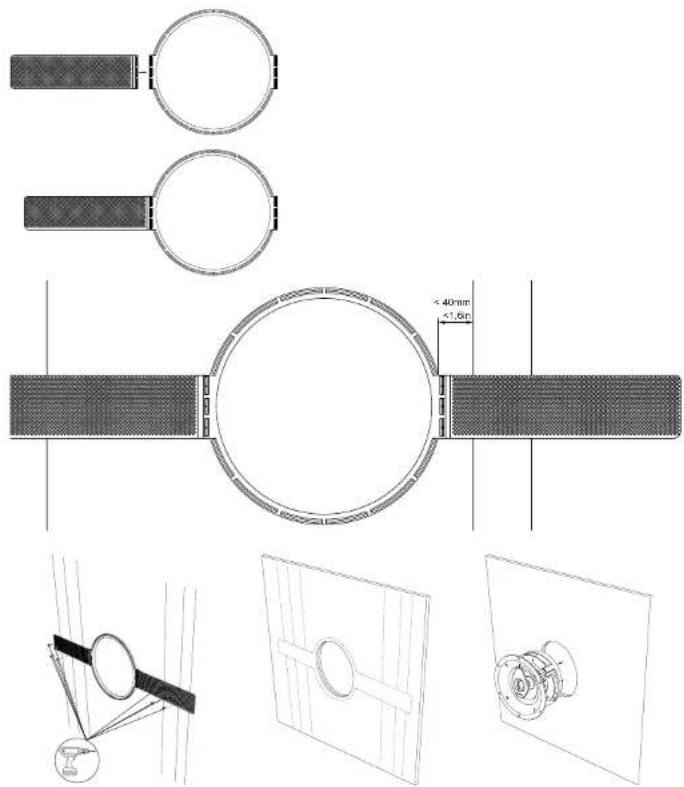

4.2 - KIT DI PRE-MONTAGGIO (NUOVA COSTRUZIONE)
Se i diffusari delle collezione Palladio Level 6 devono essere installati in una nuova costruzione, è disponibile il kit di pre-montaggio.
Montare le due ali laterali al supporto centrale fino a sentire il "click" di conferma. Dal supporto centrale a qualsiasi altro elemento interno alla parete, mantenere una distanza di almeno 40 mm.
4.3 PREMIUM-KIT

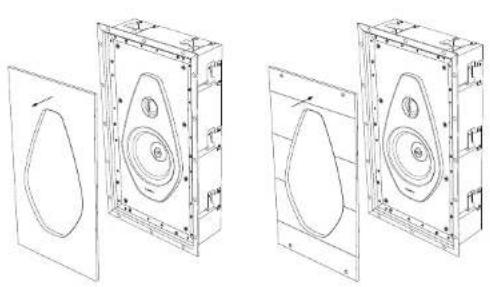

4.3.1 - PANNELLO FRONTALE IN LEGNO
La cornice può essere verniciata a piacere. Si consiglia di procedere alla verniciatura in luogo aperto e lontano dal diffusore.
- RIMOZIONE DEL DIFFUSORE ACUSTICO
5.1. RIMOZIONE DEL PANNELLO IN LEGNO
Usare un qualsiasi attrezzo, ad esempio una chiave a brugola come in figura, per fare delicatamente leva e sfilare il pannello in legno.
| Svitare fino a fine corsa le viti por garantire la completa chiusura del sistema di bloccaggio e la facile rimozione del diffusore. | |
| Effettuare l'operazione con gli apparecchi spenti! |
ENGLISH
CONTENTS
- General information 19
7.1 CONFIGURAZIONI DI SISTEMA
- Consigliato per una riproduzione nitida dei bassi
- Configurazione estrema per la massima uscita acustica
- Consigliato per una riproduzione nitida dei bassi (subwoofer supplementare)
- Configurazione estrema per la massima uscita acustica (subwoofer supplementare)
NOTA
Se si utilizzano due unità subwoofer, è vivamente consigliabile installarle l'una a sinistra e l'altra a destra dell'area di ascolto. Evitare di posizionare i subwoofer in maniera simmetrica l'una rispetto all'altra rispetto al punto di ascolto principale.
7. POSITIONING THE LOUDSPEAKERS
7.1 SYSTEM CONFIGURATIONS
KEY - SUBWOOFER(S) POSITIONING
