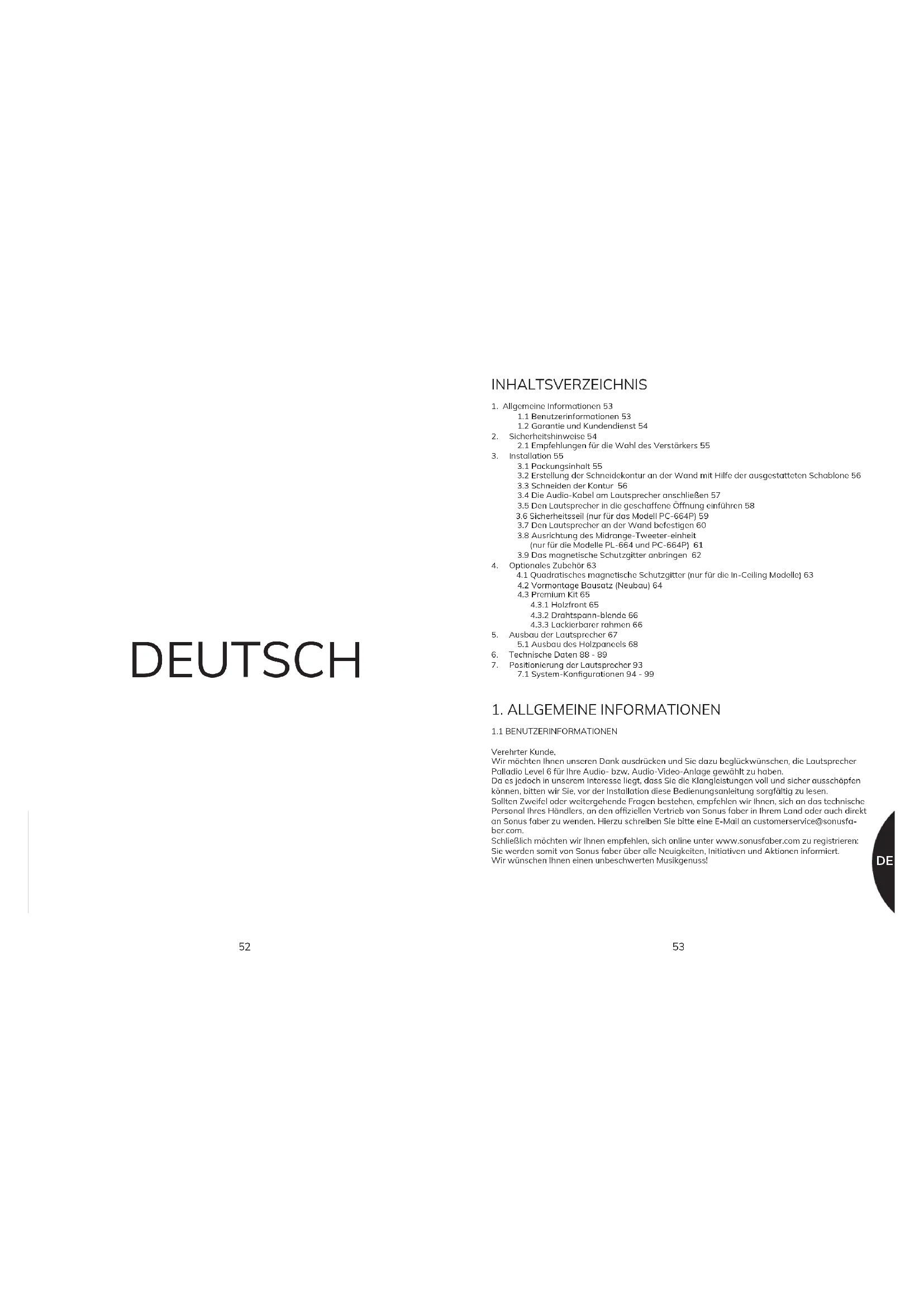

BEDIENUNGSANLEITUNG Palladio PSG101 Sonus Faber
1. Allgemeine Informationen 53
1.1 Benutzerinformationen 53
1.2 Garantie und Kundendienst 54
2. Sicherheitshinweise 54
2.1 Empfehlungen für die Wahl des Verstärkers 55
3.1 Packungsinhalt 55
3.2 Erstellung der Schneidekontur an der Wand mit Hilfe der ausgestatteten Schablone 56
3.3 Schneiden der Kontur 56
3.4 Die Audio-Kabel am Lautsprecher anschließen 57
3.5 Den Lautsprecher in die geschaffene Öffnung einführen 58
3.6 Sicherheitsseil (nur für das Modell PC-664P) 59
3.7 Den Lautsprecher an der Wand befestigen 60
3.8 Ausrichtung des Midrange-Tweeter-einheit
(nur für die Modelle PL-664 und PC-664P) 61
3.9 Das magnetische Schutzgitter anbringen 62

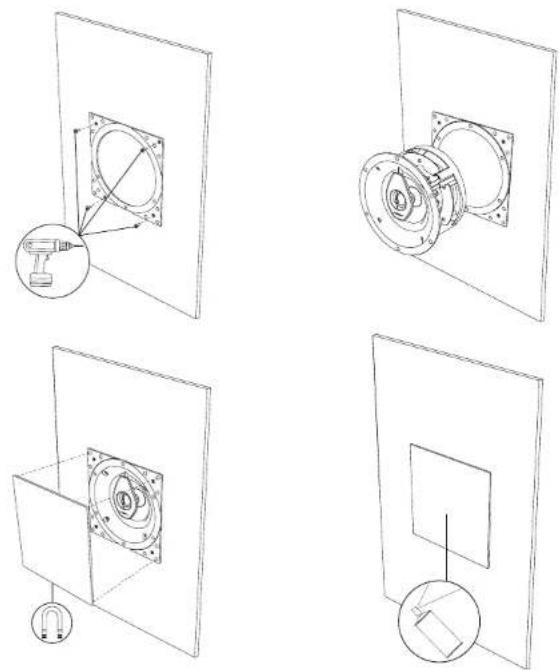

4. Optionales Zubehör 63
4.1 Quadratisches magnetische Schutzgitter (nur für die In-Ceiling Modelle) 63
4.2 Vormontage Bausatz (Neubau) 64
4.3.2 Drahtspann-blende 66
4.3.3 Lackierbarer rahmen 66
5. Ausbau der Lautsprecher 67
5.1 Ausbau des Holzpaneels 68
6. Technische Daten 88 - 89
7. Positionierung der Lautsprecher 93
Verehrter Kunde, Wir möchten Ihnen unseren Dank ausdrücken und Sie dazu beglückwünschen, die Lautsprecher Palladio Level 6 für Ihre Audio- bzw. Audio-Video-Anlage gewählt zu haben. Da es jedoch in unserem Interesse liegt, dass Sie die Klangleistungen voll und sicher ausschöpfen können, bitten wir Sie, vor der Installation diese Bedienungsanleitung sorgfältig zu lesen. Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Händlers, an den ofziellen Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sie bitte eine E-Mail an customerservice@sonusfa- ber.com. Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrieren: Sie werden somit von Sonus faber über alle Neuigkeiten, Initiativen und Aktionen informiert. Wir wünschen Ihnen einen unbeschwerten Musikgenuss!
Die Lautsprecher Palladio Level 6 wurden nach höchsten Qualitätsanforderungen entworfen und hergestellt. Es ist zwar unwahrscheinlich, aber dennoch möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprecher natürlich Garantie geleistet. Es gelten die Bestimmungen des Landes, in dem das Produkt erworben wurde. Wenden Sie sich in diesem Fall an den Sonus faber-Händler, bei dem Sie das Produkt erworben haben oder an den Sonus faber-Vertrieb Ihres Landes. Sie nden alle Kontakte auf unserer Internetseite unter folgender Adresse:
- https://www.sonusfaber.com/distributori-store/
- https://www.sonusfaber.com/en/distributors-stores/ Darüber hinaus möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:
- Die Garantie deckt etwaige Baufehler der Lautsprecher ab;
- Bitte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu können;
- Bewahren Sie die Originalverpackung der Lautsprecher auf, um sie beim Einschicken zur Vertragswerkstatt unbeschadet transportieren zu können;
- Den Lautsprechern muss eine Beschreibung der aufgetretenen Funktionsstörung bzw. des Defekts beigelegt werden. Unter folgenden Bedingungen verliert die Garantie ihre Gültigkeit:
- Das Produkt wurde unabhängig vom befugten Kundendienst von Sonus faber zerlegt oder verändert;
- Das Produkt wurde entgegen den Vorgaben in diesem Handbuch unsachgemäß gebraucht.
2. SICHERHEITSHINWEISE
- Lesen Sie die Gebrauchsanweisung durch und bewahren Sie diese zum Nachschlagen griffbereit auf.
- Sich vergewissern, dass die Wand- bzw. Zwischendeckenbefestigung ausreichend stabil ist.
- Vorab prüfen, ob die Tragfähigkeit der Montageäche für das Gewicht des bzw. der Lautsprecher(s) ausreicht.
- Beim Betrieb der Lautsprecheranlage vermeiden Sie bitte, bei zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher zuzuhören. Dies kann zu bleibenden Gehörschäden führen. Halten Sie Kinder stets auf einem Sicherheitsabstand von mindestens 50 cm vom Lautsprechersystem fern.
- In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte, wie Bildschirme oder Bildröhren-Fernseher stören kann, falls diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollte dies der Fall sein, stellen Sie die Geräte in größerem Abstand zu den Lautsprechern auf.
- Das Funktionsprinzip der Lautsprecher stützt sich auf die Grundlagen des Elektromagnetismus. Der Benutzer sollte daher gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können.
- Die Lautsprecher nicht parallel zueinander oder unmittelbar an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V, 70.7 V oder ähnlich) anschließen ohne einen impedanz transformator. Dies könnte zu einer Überlastung der Anlage führen und somit den Lautsprecher oder den Verstärker beschädigen.
- Audio- und Stromkabel nicht nebeneinander verlegen. In der Nähe des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. Falls dies der Fall sein sollte, dann sorgen Sie für ausreichenden Abstand zwischen den Audio- und Stromkabeln.
- Der Anschluss muss bei ausgeschalteten Geräten erfolgen. Beim Anschluss auf die Polarität der Klemmen achten.
2.1 - EMPFEHLUNGEN FÜR DIE WAHL DES VERSTÄRKERS
Die Anforderungen an die Ausgangsleistung des Verstärkers bei durchschnittlichen Gebrauchsbedingungen hängen von den Merkmalen des Lautsprechersystems (Nenn-Impedanz und Empndlichkeit) sowie von den Hörbedingungen ab (durchschnittliches Audiolevel und Hördistanz). Im Falle eines Lautsprechers mit 4 Ω Nenn-Impedanz und 92 dBSPL Empndlichkeit, ergibt sich folgende Tabelle Audioprogramme mit höheren Spitzenfaktoren bedürfen einer noch höheren Verstärkungsleistung. Wie man erkennen kann, ist in puncto Verstärkung weniger die Beibehaltung des empfohlenen Audiolevels als vielmehr das Management der kurzen Augenblicke maßgeblich, in denen das Mu- siksignal besonders hohe Spitzenlevels erreicht.
3.1 – PACKUNGSINHALT
- Schablone für die Wandöffnung
- Schutzabdeckung Jedes optionale, separat erhältliche Zubehör ist in Kapitel 4 beschrieben. Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diese Materialien nicht mit dem gewöhnlichen Hausmüll, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum. Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich auf! Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr. HÖRDISTANZ AUSGANGSLEISTUNG
ENTSPRECHENDE LEISTUNGSAUFNAHME
- für ein durchschnittliches Audiolevel bei einer Hördistanz von 82 dBSPL Lautsprechersysteme für die private Klangwiedergabe dürfen nicht als dauerhafte Tonübertragung mit hoher Lautstärke, beispielsweise in der Diskothek, oder als Klangverstärkung verwendet werden. Bei derartigen Anwendungen sind die Leistungsanforderungen mit der korrekten Funktionsweise des Lautsprechersystems nicht kompatibel. Es drohen irreversible Schäden und in manchen Fällen gar Brandgefahr. DEDE56 57
3.2 – ERSTELLUNG DER SCHNEIDEKONTUR AN DER WAND MIT HILFE DER
AUSGESTATTETEN SCHABLONE Sich zuvor vergewissern, dass der Ausschnittbereich zwischen den beiden Ständern liegt. Für die ordnungsgemäße Funktion des Befestigungssystems, einen Abstand von mindestens 4 cm zwischen dem seitlichen Rand der Öffnung und dem nächstgelegenen Ständer einhalten.
3.3 – SCHNEIDEN DER KONTUR
3.4 - DIE AUDIO-KABEL AM LAUTSPRECHER ANSCHLIESSEN
Beim Anschluss auf die Polarität der Klemmen achten. Der Anschluss muss bei ausgeschalteten Geräten erfolgen. DEDE58 59

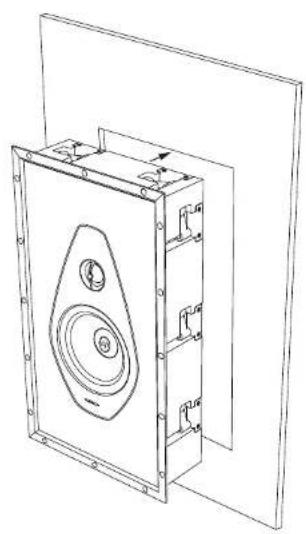

3.5 – DEN LAUTSPRECHER IN DIE GESCHAFFENE ÖFFNUNG EINFÜHREN

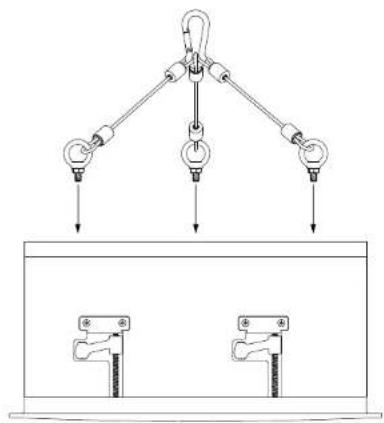

3.6 – SICHERHEITSSEIL (NUR FÜR DAS MODELL PC-664P)60 61
Die Befestigungsschrauben bis zum Anschlag ohne übermäßigen Kraftaufwand einschrauben, um die Arretierung nicht zu beschädigen!
3.8 – AUSRICHTUNG DES MIDRANGE-TWEETER-EINHEIT

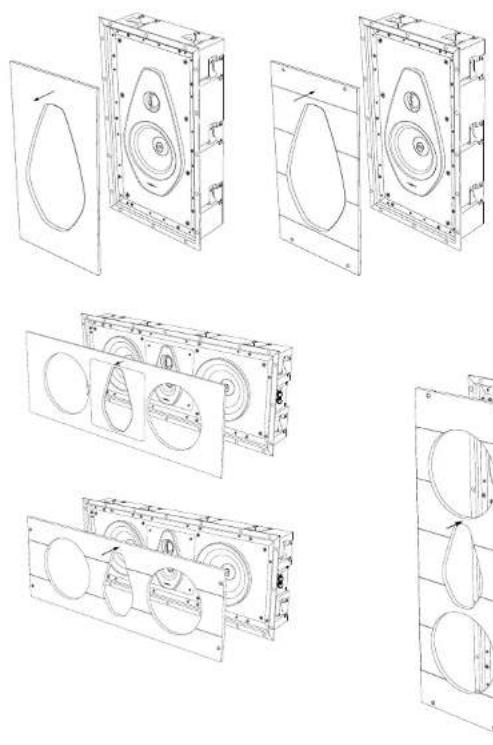

(NUR FÜR DIE MODELLE PL-664 UND PC-664P) Das Modell PL-664 ist sowohl für die waagerechte als auch die senkrechte Montage vorgesehen. Zur Ausrichtung der Midrange-Tweeter Gruppe je nach gewünschter Nutzung, entfernen Sie die 4 Schrauben wie abgebildet vollständig, bringen Sie die Halterung der Lautsprecher an und setzen Sie die Schrauben wieder ein. Wie in Abbildung 4.3.1 gezeigt gibt es das Holzpaneel in zwei Ausführungen, um die beidseitige Ausrichtung zu ermöglichen. DEDE 90° 90° 90° 90°

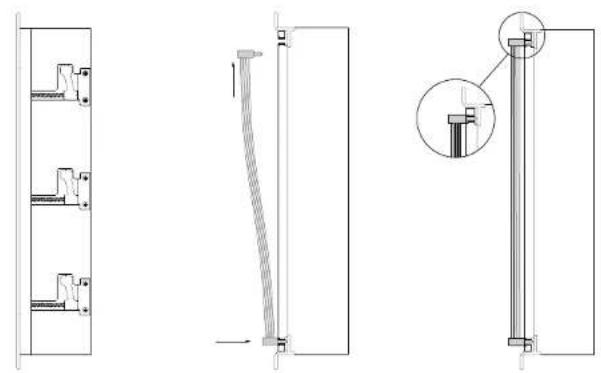

3.7 – DEN LAUTSPRECHER AN DER WAND BEFESTIGEN62 63

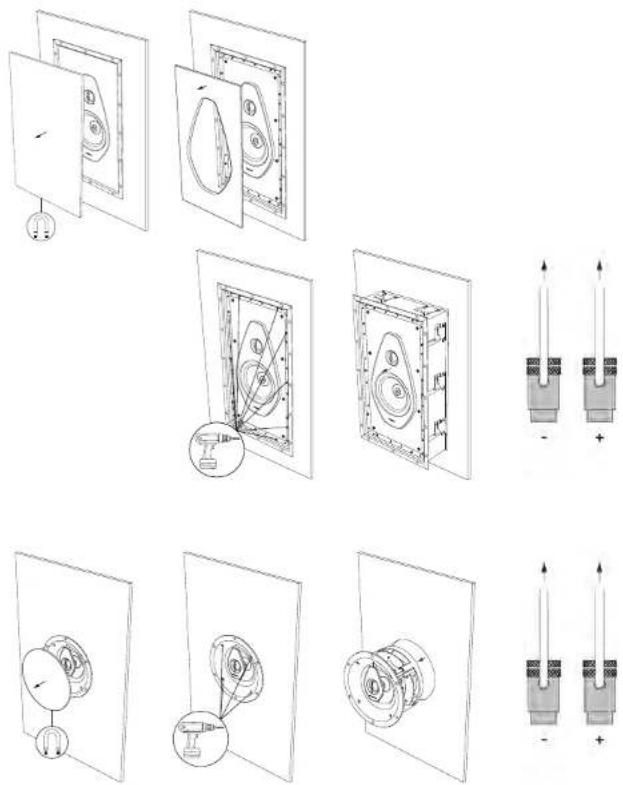

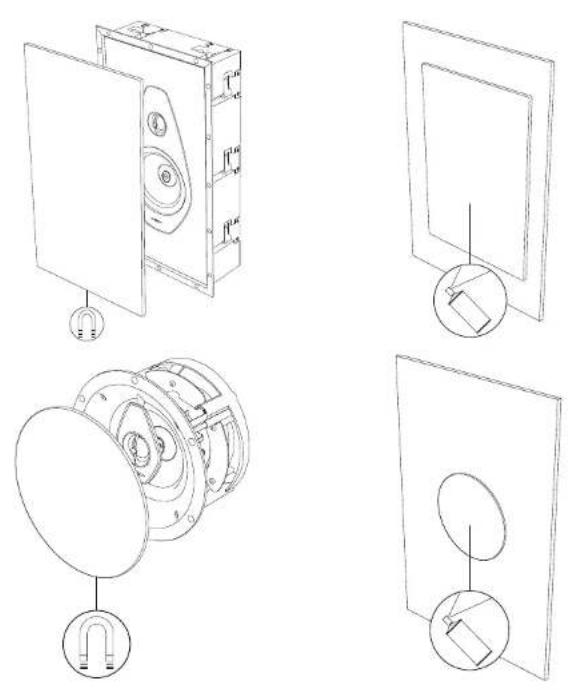

3.9 – DAS MAGNETISCHE SCHUTZGITTER ANBRINGEN
Das lautsprechergitter kann nach Belieben lackiert werden. Es wird geraten, die Lackierung im Freien und fern vom Lautsprecher vorzunehmen.
Vor dem Einführen des Lautsprechers in die Öffnung, die entsprechende Halterung an der Wand anschrauben. Das lautsprechergitter kann nach Belieben lackiert werden. Es wird geraten, die Lackierung im Freien und fern vom Lautsprecher vorzunehmen. DEDE64 65

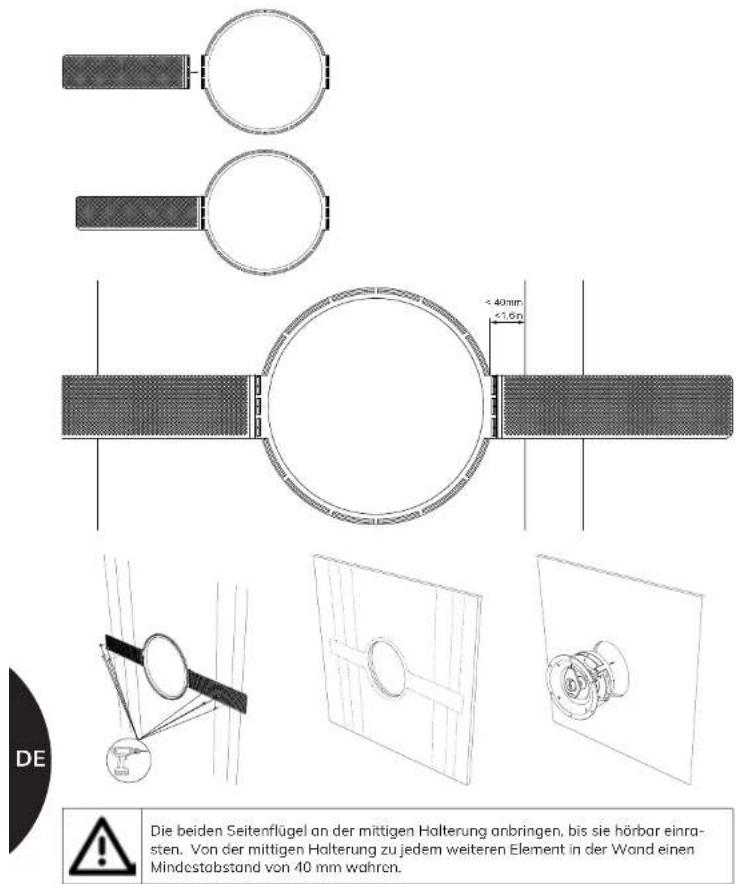

4.2 – VORMONTAGE BAUSATZ (NEUBAU)
Sollen die Lautsprecher der Kollektion Palladio Level 6 in einem Neubau installiert werden, ist ein Vor-Montage-Bausatz erhältlich. Für nähere Informationen, wird auf die in der Packung desselben enthaltenen Bedienungsanleitung verwiesen. < 40mm <1,6in Die beiden Seitenügel an der mittigen Halterung anbringen, bis sie hörbar einra- sten. Von der mittigen Halterung zu jedem weiteren Element in der Wand einen Mindestabstand von 40 mm wahren.
4.3.2 – DRAHTSPANN-BLENDE
4.3.3 – LACKIERBARER RAHMEN
Der Rahmen kann nach Belieben lackiert werden. Es wird geraten, die Lackierung im Freien und fern vom Lautsprecher vorzunehmen.
5. AUSBAU DES LAUTSPRECHERS
Die Schrauben bis zum Anschlag lösen, um die vollständige Entriegelung der Arretierung und die einfache Entfernung des Lautsprechers zu gewährleisten. Den Arbeitsschritt bei ausgeschalteten Geräten vornehmen! DEDE68
5.1. AUSBAU DES HOLZPANEELS
Mit einem beliebigen Werkzeug, beispielsweise einem Inbusschlüssel, wie abgebildet eine leichte Hebelwirkung ausüben und das Holzpaneel abziehen.
7. POSITIONIERUNG DER LAUTSPRECHER
1. Empfohlen für eine klare Wiedergabe der Bässe
2. Extreme Konguration für die maximale akustische Ausgangsleistung
3. Empfohlen für eine klare Wiedergabe der Bässe (zusätzlicher Subwoofer)
4. Extreme Konguration für die maximale akustische Ausgangsleistung (zusätzlicher Subwoofer)
ANMERKUNG: Werden zwei Subwoofer verwendet, wird nachdrücklich empfohlen, den einen links und den anderen rechts vom Hörbereich zu installieren. Vermeiden, die Subwoofer zueinander im Verhältnis zum Haupt-Hörerplatz symmetrisch aufzustellen.
