HD 17154 S Classic - Idropulitrice Kärcher - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Idropulitrice professionale
Marca	Kärcher
Modello	HD 17154 S Classic
Pressione di esercizio (con ugello standard)	15 MPa (150 bar)
Massima sovrappressione	21 MPa (210 bar)
Portata d'acqua	28,33 l/min
Temperatura massima di alimentazione	60 °C
Collegamento elettrico	400 V / 3 fasi / 50 Hz / 9,0 kW
Protezione	IPX5
Fusibile principale	16 A (a ritardo, curva C)
Peso operativo tipico	73 kg
Dimensioni (L × l × h)	720 × 637 × 1080 mm
Tipo di olio motore	15W40 (quantità: 1,2 l)
Livello di pressione sonora LpA	76 dB(A)
Livello di potenza sonora LWA	93 dB(A)
Vibrazioni mano-braccio	3,0 m/s² (incertezza K=0,8 m/s²)
Dispositivi di sicurezza	Pressostato, valvola di ricircolo, protezione termica motore, grilletto di sicurezza
Attacco di alimentazione acqua	Pressione max 1 MPa, temperatura max 60 °C, portata min 31,6 l/min
Altezza di aspirazione max	0,5 m
Accessori inclusi	Ugello ad alta pressione, lancia EASY!Lock, pistola ad alta pressione, tubo flessibile ad alta pressione EASY!Lock, supporto lancia, vano accessori
Compatibilità detergente	Lancia schiuma a tazza (opzionale) con regolazione del dosaggio
Stoccaggio e trasporto	Maniglione per trasporto, supporti per lancia, ganci per cavo e tubo, protezione antigelo consigliata

Domande frequenti - HD 17154 S Classic Kärcher

Come avviare l'idropulitrice HD 17154 S Classic?

Assicurarsi che l'apparecchio sia correttamente collegato all'acqua e all'elettricità. Aprire l'alimentazione idrica, quindi portare l'interruttore principale sulla posizione «1». Sbloccare la pistola spingendo il grilletto di sicurezza all'indietro e premere il grilletto. Il motore si avvia automaticamente grazie al pressostato.

Come utilizzare un detergente con questo apparecchio?

Utilizzare una lancia schiuma a tazza (accessorio opzionale). Riempire il serbatoio del detergente, inserire l'otturatore desiderato (1=debole, 2=medio, 3=forte) nel tubo di aspirazione, quindi montare la lancia sulla pistola. Spruzzare il detergente sulla superficie asciutta, lasciare agire, quindi risciacquare con il getto ad alta pressione.

Quali tipi di acqua posso utilizzare?

Utilizzare acqua pulita o riciclata che rispetti i valori limite: pH 6,5-9,5, conducibilità ≤ 2000 µS/cm, cloruri < 300 mg/l, durezza totale < 28 °dH, ferro < 0,5 mg/l, ecc. Non utilizzare acqua sporca per evitare danni alla pompa.

Come spurgare l'apparecchio prima dell'uso?

Svitare l'ugello ad alta pressione dalla lancia. Lasciare scorrere l'apparecchio finché non ci sono più bolle nell'acqua. Se necessario, ripetere il ciclo di accensione/spegnimento. Riavvitare l'ugello dopo lo spurgo.

Come eseguire la manutenzione regolare dell'idropulitrice?

Prima di ogni utilizzo, controllare le condizioni del cavo e del flessibile ad alta pressione. Ogni settimana, pulire il filtro fine e controllare il livello dell'olio (deve essere al centro del vetro spia). Ogni 500 ore o almeno una volta all'anno, far sostituire l'olio ed eseguire la manutenzione da parte del servizio di assistenza.

Cosa fare se l'apparecchio non si avvia?

Controllare il cavo di alimentazione, la tensione e il fusibile. Se l'apparecchio si è surriscaldato, portare l'interruttore su 0, lasciare raffreddare per 15 minuti, quindi riprovare. Se il problema persiste, contattare il servizio di assistenza.

Come riporre l'apparecchio dopo l'uso?

Riporlo all'interno, al riparo dal gelo. Svuotare l'acqua dall'apparecchio e dai flessibili. Avvolgere il cavo e il tubo sui rispettivi ganci. Posizionare la lancia e la pistola sui supporti. Per la protezione antigelo, pompare un antigelo a base di glicole nell'apparecchio.

Quali sono i dispositivi di sicurezza importanti?

Il pressostato ferma la pompa quando il grilletto viene rilasciato. La valvola di ricircolo protegge la pompa in caso di riduzione della portata. La protezione termica spegne l'apparecchio in caso di surriscaldamento. Il grilletto di sicurezza blocca la pistola per evitare un azionamento accidentale.

Come risolvere una perdita di pressione?

Controllare le dimensioni dell'ugello (devono corrispondere alle specifiche), pulirlo o sostituirlo. Spurgare l'apparecchio. Pulire il filtro fine. Assicurarsi che la portata dell'alimentazione idrica sia sufficiente (min. 31,6 l/min). Consultare il servizio di assistenza se necessario.

Posso utilizzare un cavo di prolunga?

Sì, ma utilizzare un cavo di sezione sufficiente: 2,5 mm² per una lunghezza di 10 m, 4 mm² per 30 m. Srotolare completamente il cavo e rispettare le norme locali. L'apparecchio deve essere collegato a una presa con messa a terra.

MANUALE UTENTE HD 17154 S Classic Kärcher

Avvertenze generali 22

Impiego conforme alla destinazione d'uso...... 22

Tutela dell'ambiente 23

Accessori e ricambi 23

Volume di fornitura 23

Avvertenze di sicurezza 23

Descrizione dell'apparecchio 23

Montaggio 23

Collegamento elettrico 24

Collegamento idrico 24

Funzionamento 24

Trasporto.... 25

Stoccaggio 25

Cura e manutenzione.... 25

Guida alla risoluzione dei guasti 26

Garanzia....27

Dati tecnici.... 27

Dichiarazione di conformità UE.... 28

Avvertenze generali

Prima di utilizzare l'apparecchio per la prima volta, leggere le presenti istruzioni per l'uso originali e le allegate avverten-

ze di sicurezza. Agire secondo quanto indicato nelle istruzioni.

conservare entrambi i libretti per un uso futuro o per un successivo proprietario.

Impiego conforme alla destinazione d'uso

Utilizzare questa idropulitrice esclusivamente per i seguenti lavori:

- pulizia con getto ad alta pressione senza detergente (ad es. facciate, terrazzi, attrezzi da giardinaggio)

- pulizia con getto a bassa pressione e detergente con la lancia schiuma a tazza disponibile come accessorio (ad es. di macchine, veicoli, edifici, utensili)

Per lo sporco resistente si consiglia l'ugello rotante come accessorio optional.

L'apparecchio può essere messo in funzione solo se si trova su un terreno piano. Se l'apparecchio è inclinato, la pompa alta pressione può danneggiarsi a causa di una lubrificazione insufficiente.

L'apparecchio non può essere utilizzato con gli accessori Servo Control.

Valori limite per l'alimentazione dell'acqua

ATTENZIONE

Acqua sporca

Usura precoce o incrostazioni nell'apparecchio

Alimentare l'apparecchio solo con acqua pulita o riciclata che non superi i valori limite.

Per l'alimentazione dell'acqua valgono i seguenti valori limite:

- Valore pH: 6,5-9,5

- Conducibilità elettrica: valore misurato acqua pulita + 1200 μS/cm, max 2000 μS/cm

- Sostanze sedimentabili (volume di campionamento 1 l, tempo di sedimentazione 30 minuti): < 0,5 mg/l

- Sostanze filtrabili: < 50 mg/l, nessuna sostanza abrasiva

- Idrocarburi: < 20 mg/l

• Cloruro: < 300 mg/l
• Solfato: < 240 mg/l
• Calcio: < 200 mg/l
• Durezza complessiva: < 28^, < 50^, < 500ppm (mg CaCO_3 / l )
• Ferro: < 0,5 mg/l
  • Manganese: < 0,05 mg/l
• Rame: < 2 mg/l
• Cloro attivo: < 0,3 mg/l
  • Assenza di odori fastidiosi

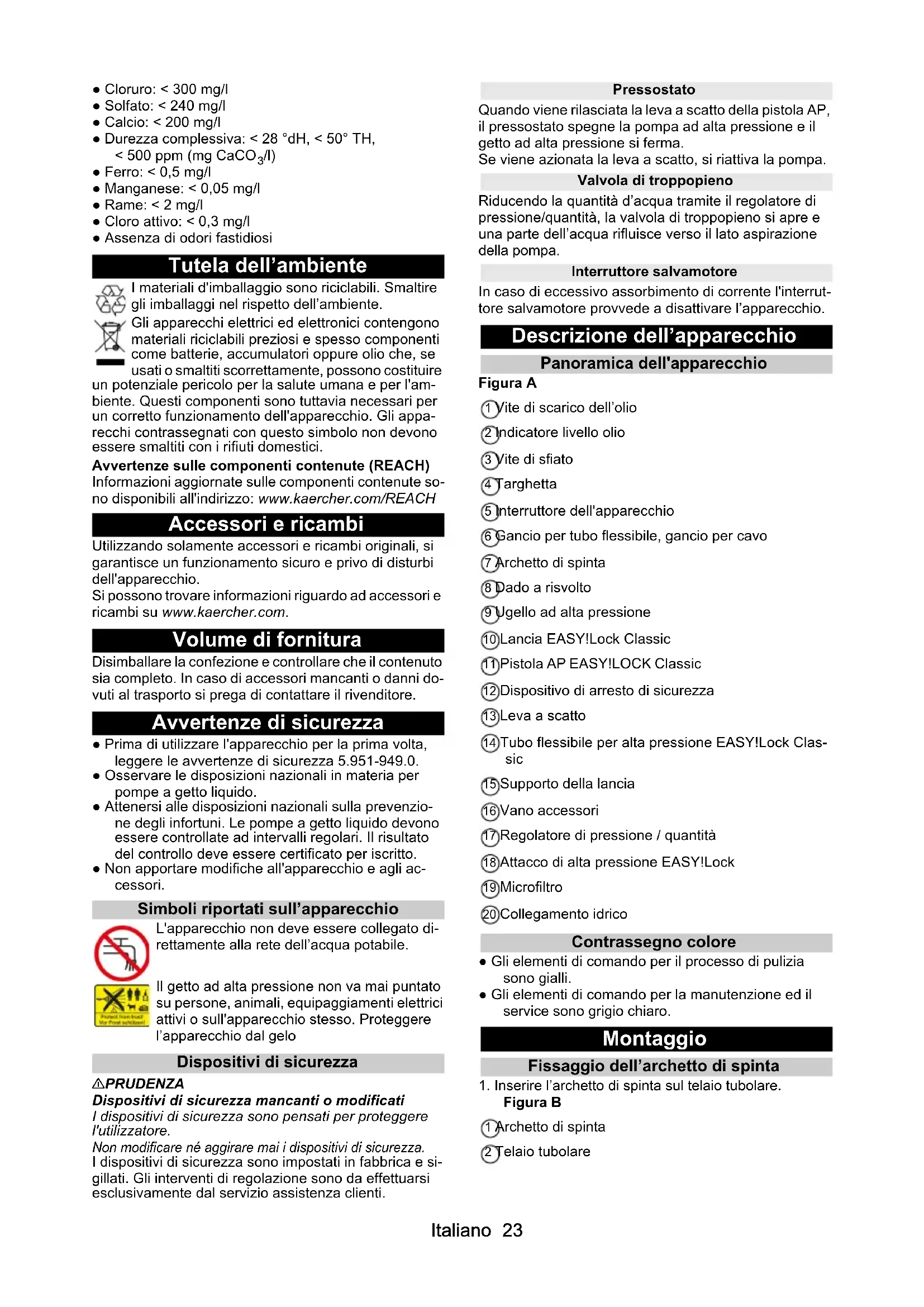

Tutela dell'ambiente

I materiali d'imballaggio sono riciclabili. Smaltire gli imballaggi nel rispetto dell'ambiente.

Gli apparecchi elettrici ed elettronici contengono materiali riciclabili preziosi e spesso componenti come batterie, accumulatori oppure olio che, se usati o smaltiti scorrettamente, possono costituire un potenziale pericolo per la salute umana e per l'ambiente. Questi componenti sono tuttavia necessari per un corretto funzionamento dell'apparecchio. Gli apparecchi contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici.

Avvertenze sulle componenti contenute (REACH)

Informazioni aggiornate sulle componenti contenute sono disponibili all'indirizzo: www.kaercher.com/REACH

Accessori e ricambi

Utilizzando solamente accessori e ricambi originali, si garantisce un funzionamento sicuro e privo di disturbi dell'apparecchio.

Si possono trovare informazioni riguardo ad accessori e ricambi su www.kaercher.com.

Volume di fornitura

Disimballare la confezione e controllare che il contenuto sia completo. In caso di accessori mancanti o danni dovuti al trasporto si prega di contattare il rivenditore.

Avvertenze di sicurezza

• Prima di utilizzare l'apparecchio per la prima volta, leggere le avvertenze di sicurezza 5.951-949.0.
• Osservare le disposizioni nazionali in materia per pompe a getto liquido.
• Attenersi alle disposizioni nazionali sulla prevenzione degli infortuni. Le pompe a getto liquido devono essere controllate ad intervalli regolari. Il risultato del controllo deve essere certificato per iscritto.
• Non apportare modifiche all'apparecchio e agli accessori.

Simboli riportati sull'apparecchio

L'apparecchio non deve essere collegato direttamente alla rete dell'acqua potabile.

Il getto ad alta pressione non va mai puntato su persone, animali, equipaggiamenti elettrici attivi o sull'apparecchio stesso. Proteggere l'apparecchio dal gelo

Dispositivi di sicurezza

⚠PRUDENZA

Dispositivi di sicurezza mancanti o modificati

I dispositivi di sicurezza sono pensati per proteggere l'utilizzatore.

Non modificare né aggirare mai i dispositivi di sicurezza. I dispositivi di sicurezza sono impostati in fabbrica e sigillati. Gli interventi di regolazione sono da effettuarsi esclusivamente dal servizio assistenza clienti.

Pressostato

Quando viene rilasciata la leva a scatto della pistola AP, il pressostato spegne la pompa ad alta pressione e il getto ad alta pressione si ferma.

Se viene azionata la leva a scatto, si riattiva la pompa.

Valvola di troppopieno

Riducendo la quantità d'acqua tramite il regolatore di pressione/quantità, la valvola di troppopieno si apre e una parte dell'acqua rifluisce verso il lato aspirazione della pompa.

Interruttore salvamotore

In caso di eccessivo assorbimento di corrente l'interrut- tore salvamotore provvede a disattivare l'apparecchio.

Descrizione dell'apparecchio

Panoramica dell'apparecchio

Figura A

① Vite di scarico dell'olio
② Indicatore livello olio
③ Vite di sfiato
④ Targhetta
⑤ Interruttore dell'apparecchio
⑥ Gancio per tubo flessibile, gancio per cavo
⑦ Archetto di spinta
⑧ Dado a risvolto
⑨ Ugello ad alta pressione
⑩Lancia EASY!Lock Classic
11Pistola AP EASY!LOCK Classic
⑫Dispositivo di arresto di sicurezza
⑬Leva a scatto
⑭ Tubo flessibile per alta pressione EASY!Lock Classic
15 Supporto della lancia
⑯Vano accessori
17 Regolatore di pressione / quantità
⑱Attacco di alta pressione EASY!Lock
⑲Microfiltro
20Collegamento idrico

Contrassegno colore

• Gli elementi di comando per il processo di pulizia sono gialli.
• Gli elementi di comando per la manutenzione ed il service sono grigio chiaro.

Montaggio

Fissaggio dell'archetto di spinta

1. Inserire l'archetto di spinta sul telaio tubolare. Figura B

① Archetto di spinta
② Telaio tubolare

1. Fissare entrambi i giunti di collegamento con viti, rondelle e dadi.

Figura C

① Vite M8x45
② Rondella 8
③ Archetto di spinta
④ Dado M8, autobloccante
⑤ Telaio tubolare

Installazione sfiato dell'olio

1. Svitare il tappo e smaltirlo.

Figura D

①Tappo
② Vite di sfiato

1. Avvitare e serrare la vite di sfiato.

ATTENZIONE

Pericolo di danneggiamento

Se il tappo non viene sostituito con la vite di sfiato prima del funzionamento, la pompa alta pressione può subire danni. Assicurarsi di sostituire il tappo con la vite di sfiato.

Controllo del livello dell'olio

1. Posizionare l'apparecchio in orizzontale.
2. Il livello dell'olio deve trovarsi al centro dell'indicatore di livello.
3. Se necessario, svitare la vite di sfiato e rabboccare l'olio (vedere "Dati tecnici").

Montaggio degli accessori

Nota

Il sistema EASY!Lock unisce componenti tramite filettatura ad alta velocità soltanto con un giro rapido e sicuro.
1. Inserire l'ugello ad alta pressione sulla lancia.
2. Montare e stringere a fondo il dado a risvolto (EASY!Lock).
3. Collegare la lancia alla pistola ad alta pressione e stringere a fondo (EASY!Lock).
4. Collegare il tubo flessibile per alta pressione alla pistola AP e all'attacco alta pressione dell'apparecchio, stringendo a fondo (EASY!Lock).

Collegamento elettrico

⚠PERICOLO

Pericolo di lesioni da scossa elettrica

Collegare l'apparecchio con una spina alla rete elettrica. È vietato un collegamento alla rete elettrica senza possibilità di distacco. La spina serve per il distacco dalla rete.

Collegare l'apparecchio solo alla corrente alternata. Utilizzare un cavo di prolunga con una sezione sufficiente (vedere "Dati tecnici").

Svolgere completamente il cavo di prolunga dal tamburo avvolgicavo.

1. Svolgere il cavo di alimentazione e posarlo sul pavimento.
2. Inserire la spina di rete nella presa.

Collegamento idrico

Collegamento alla rete idrica

⚠AVVERTIMENTO

Riflusso di acqua sporca nella rete dell'acqua potabile

Rischio per la salute

Osservare le norme della società di approvvigionamento idrico.

Secondo quanto prescritto dalle regolamentazioni in vigore è necessario che l'apparecchio non venga usato mai senza separatore di sistema sulla rete di acqua potabile. Utilizzare un separatore di sistema della ditta KÄRCHER oppure in alternativa un separatore di sistema secondo la norma EN 12729 tipo BA. L'acqua che scorre attraverso un separatore di sistema non è classificata come acqua potabile. Collegare il separatore di sistema sempre alla mandata dell'acqua, mai direttamente all'apparecchio.

1. Verificare la pressione, la temperatura e la quantità della mandata dell'acqua (vedere capitolo Dati tecnici).
2. Collegare il separatore di sistema e il collegamento idrico dell'apparecchio con un tubo di alimentazione acqua (per i requisiti del tubo di alimentazione acqua vedere il capitolo Dati tecnici).
3. Aprire l'alimentazione dell'acqua.

Aspirazione dell'acqua dal contenitore

1. Avvitare il flessibile di aspirazione con filtro all'attacco dell'acqua (per il numero d'ordinazione del filtro vedere capitolo Dati tecnici).
2. Sfiatare l'apparecchio (vedere capitolo Sfiatare l'aria dell'apparecchio).

Sfiatare l'aria dell'apparecchio

1. Svitare l'ugello ad alta pressione dalla lancia.
2. Lasciare attivato l'apparecchio, finché l'acqua non sia priva di bolle d'aria.
3. In caso di problemi di sfiato, lasciare funzionare l'apparecchio per 10 secondi, poi spegnerlo. Ripetere più volte la procedura.
4. Spegnere l'apparecchio.
5. Avvitare l'ugello ad alta pressione sulla lancia.

Funzionamento

△PERICOLO

Getto d'acqua ad alta pressione

Pericolo di lesioni

Non fissare mai la leva a scatto in posizione attivata.

Prima di qualsiasi intervento sull'apparecchio spingere in avanti la leva di sicurezza della pistola AP.

Tenere la pistola AP e la lancia sempre con entrambe le mani.

⚠AVVERTIMENTO

Apparecchio e accessori difettosi, condotte di alimentazione e collegamenti difettosi

Pericolo di lesioni

Utilizzare l'apparecchio solo in perfette condizioni.

Funzionamento ad alta pressione

Nota

L'apparecchio è dotato di un pressostato. Il motore funziona solo quando la pistola AP è aperta.

1. Posizionare l'interruttore dell'apparecchio su "1".
2. Sbloccare la pistola a spruzzo spingendo indietro l'arresto di sicurezza.
3. Tirare la leva a scatto della pistola AP.
4. Impostare la pressione di lavoro e la quantità d'acqua ruotando (in modo continuo) il regolatore di pressione/quantità (+/-)

Utilizzo con detergenti

⚠AVVERTIMENTO

Uso errato di detergenti

Rischio per la salute

Osservare le avvertenze di sicurezza sui detergenti.

ATTENZIONE

Detergenti non adatti

Danneggiamento dell'apparecchio e dell'oggetto da pulire

Usare solo detergenti autorizzati dalla ditta KÄRCHER.

Osservare le indicazioni e il dosaggio del detergente.

Per salvaguardare l'ambiente non eccedere nell'uso di prodotti detergenti.

Nota

I detergenti KÄRCHER garantiscono un lavoro senza inconvenienti. Chiedete consiglio ai nostri esperti oppure ordinate il nostro catalogo o le schede informative specifiche per i detergenti.

Nota

Per l'utilizzo con detergenti è necessaria una lancia schiuma a tazza (opzionale).

1. Svitare il serbatoio.

Figura E

① Serbatoio
② Ugello per schiumatura
③Pistola AP
④ Tubo flessibile di aspirazione
⑤ Kit otturatori Aggiunta di detergente: 3=elevata, 2=media, 1=bassa

1. Inserire l'otturatore desiderato nel tubo flessibile di aspirazione.

2. Riempire il serbatoio con il detergente.

3. Avvitare il serbatoio all'ugello per schiumatura.
4. Scollegare la lancia dalla pistola AP.
5. Applicare la lancia schiuma a tazza alla pistola AP e stringere a mano.
6. Mettere il funzione l'idropulitrice.

Metodo di pulizia consigliato

1. Spruzzare misuratamente il detergente sulla superficie asciutta e lasciare agire (non far asciugare).
2. Sciacquare lo sporco sciolto con il getto ad alta pressione.

Dopo il funzionamento con il detergente

La lancia schiuma a tazza deve essere sciacquata dopo l'utilizzo per evitare incrostazioni di detergente.

1. Svitare il serbatoio.
2. Riversare il resto di detergente nella confezione.
3. Pulire il serbatoio con acqua pulita.
4. Avvitare il serbatoio alla lancia schiuma a tazza.
5. Azionare per ca. 1 minuto la lancia schiuma a tazza per sciacquare i residui detergente.
6. Svuotare il serbatoio.

Interruzione del funzionamento

1. Chiudere la pistola AP.
   L'apparecchio si spegne.
2. Spingere l'arresto di sicurezza in avanti.
   La pistola AP è bloccata.

Continuare il funzionamento

1. Spingere l'arresto di sicurezza indietro. La pistola AP è sbloccata.
2. Aprire la pistola AP. L'apparecchio si accende.

Termine del funzionamento

1. Chiudere l'alimentazione dell'acqua.
2. Aprire la pistola AP.
3. Portare l'interruttore dell'apparecchio su "I/ON" e lasciare funzionare l'apparecchio per 5-10 s.
4. Chiudere la pistola AP.
5. Portare l'interruttore dell'apparecchio su "0/OFF".
6. Non estrarre la spina di alimentazione dalla presa con le mani bagnate.
7. Rimuovere l'alimentazione dell'acqua.
8. Aprire la pistola AP fino a completa depressurizzazione dell'apparecchio.
9. Spingere l'arresto di sicurezza in avanti. La pistola AP è bloccata.

Trasporto

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

• Trasporto dell'apparecchio in veicoli: assicurare l'apparecchio secondo le direttive in vigore affinché non possa scivolare e ribaltarsi.
• Trasporto dell'apparecchio su lunghe distanze: Tirare o spingere l'apparecchio utilizzando l'archetto di spinta.

Stoccaggio

⚠PRUDENZA

Mancata osservanza del peso

Pericolo di lesioni e di danneggiamento

Nel trasporto e nello stoccaggio, osservare il peso dell'apparecchio.

Conservare l'apparecchio solo in vani interni.

Conservazione dell'apparecchio

1. Posizionare la lancia con la pistola AP sui due supporti della lancia.
2. Avvolgere il cavo di alimentazione e appenderlo al gancio del cavo.
3. Avvolgere il tubo flessibile per alta pressione e appenderlo al gancio per tubo flessibile.

Antigelo

ATTENZIONE

Gelo

Rottura dell'apparecchio causata dall'acqua congelata Svuotare completamente l'acqua dall'apparecchio.

Conservare l'apparecchio in un luogo protetto dal gelo. Se non è possibile conservare l'apparecchio al riparo dal gelo:

1. svuotare l'acqua.
2. Distribuire un prodotto antigelo commerciale all'interno dell'apparecchio azionando la pompa.

Nota

Usare un antigelo per autoveicoli comunemente in commercio a base di glicole. Osservare le disposizioni fornite dal produttore dell'antigelo.
3. Mettere in moto l'apparecchio (massimo 1 minuto) fino a completo svuotamento della pompa e delle condutture.

Cura e manutenzione

△PERICOLO

Rischio di avviamento accidentale dell'apparecchio

Pericolo di lesioni, scossa elettrica

Prima di eseguire qualsiasi lavoro spegnere l'apparecchio e staccare la spina.

Nota

L'olio esausto deve essere smaltito solo dagli appositi centri di raccolta. Consegnare l'olio esausto presso uno di questi centri. L'inquinamento dell'ambiente mediante olio esausto è punibile dalla legge.

Controlli preventivi / Contratto di manutenzione

Presso il Vostro rivenditore potrete concordare regolari controlli preventivi o stipulare un contratto di manutenzione. Chiedete consiglio ai nostri esperti.

Intervalli di manutenzione Prima di ogni utilizzo

• Verificare la presenza di danni sul cavo di alimentazione.
  I cavi danneggiati vanno immediatamente sostituiti da parte del servizio clienti autorizzato oppure da un elettricista qualificato.
• Controllare la presenza di danni nel tubo flessibile per alta pressione.
  Sostituire immediatamente un tubo flessibile per alta pressione danneggiato.
• Verificare la tenuta stagna dell'apparecchio. Una quantità di tre gocce d'acqua al minuto che fuoriesce è consentita. Se la perdita dovesse superare questa quantità, rivolgersi al servizio clienti.

Ogni settimana

- Controllare il livello dell'olio. In presenza di olio lattescente (acqua nell'olio) rivolgersi immediatamente al servizio assistenza.

● Pulire il microfiltro. Figura F

① Scatola del filtro

② Microfiltro

③ Raccordo filettato

④ Dado a risvolto

a Svitare il dado a risvolto.
b Estrarre il raccordo filettato.
c Estrarre il microfiltro dalla scatola del filtro.
d Sciacquare il microfiltro con acqua pulita o pulirlo con un getto di aria compressa.
e Inserire il microfiltro nella scatola del filtro.
f Montare il raccordo filettato.
g Avvitare il dado a risvolto e stringere manualmente.

Ogni 500 ore d'esercizio, almeno annualmente

- Fare eseguire la manutenzione dell'apparecchio dal servizio di assistenza.

- Sostituire l'olio nella pompa ad alta pressione. Figura G

① Vite di sfiato
② Indicatore livello olio

③ Vite di scarico dell'olio

a Svitare la vite di scarico dell'olio.
b Scaricare l'olio in un recipiente di raccolta.
c Avvitare la vite di scarico dell'olio e serrarla.
d Svitare la vite di sfiato.
e Versare lentamente l'olio nuovo, in modo da far uscire le bolle d'aria. Per la quantità e il tipo di olio vedere "Dati tecnici".
f Riapplicare la vite di sfiato.

Guida alla risoluzione dei guasti

PERICOLO

Rischio di avviamento accidentale dell'apparec- chio, contatto con parti sotto tensione

Pericolo di lesioni, scossa elettrica

Spegnere l'apparecchio prima di eseguire qualsiasi lavoro su di esso.

Staccare la spina.

Far eseguire tutti i controlli ed interventi ai componenti elettrici da personale specializzato.

In caso di guasti non riportati in questo capitolo è necessario contattare un servizio di assistenza clienti autorizzato.

L'apparecchio non si accende

1. Verificare la presenza di danni sul cavo di alimentazione.
2. Controllare la tensione di rete.

3. Se l'apparecchio è surriscaldato: a Portare l'interruttore dell'apparecchio su "0/OFF". b Far raffreddare l'apparecchio per almeno 15 min. c Posizionare l'interruttore dell'apparecchio su "I/ON".

4. In caso di difetto elettrico contattare il servizio clienti. L'apparecchio non raggiunge la pressione

5. Verificare che l'ugello ad alta pressione sia della misura giusta (vedere il capitolo "Dati tecnici").

6. Pulire o sostituire l'ugello.

7. Sfiatare l'apparecchio (vedere il capitolo "Collegamento idrico/Sfiato dell'apparecchio").

8. Pulire il microfiltro, se necessario sostituirlo (vedere il capitolo "Cura e manutenzione/Settimanale").

9. Controllare la quantità di afflusso d'acqua (il valore necessario è riportato nel capitolo "Dati tecnici").

10. All'occorrenza contattare il servizio clienti.

La portata è insufficiente

1. Se si utilizza un tubo flessibile per alta pressione lungo o con una sezione ridotta, montare un ugello ad alta pressione più grande sulla lancia.

La pompa non è a tenuta stagna.

Una quantità di fuoriuscita di tre gocce d'acqua al minuto è consentita.

- Quando si verificano perdite di maggiore entità, rivolgersi al servizio di assistenza clienti per un controllo.

La pompa batte

1. Controllare la quantità di afflusso d'acqua (il valore necessario è riportato nel capitolo "Dati tecnici").
2. Sfiatare l'apparecchio (vedere il capitolo "Collegamento idrico/Sfiato dell'apparecchio").
3. Pulire il microfiltro, se necessario sostituirlo (vedere il capitolo "Cura e manutenzione/Settimanale").
4. All'occorrenza contattare il servizio clienti.

La miscela di detergente è insufficiente

1. Verificare che la lancia schiuma a tazza utilizzata corrisponda alla portata dell'apparecchio.
2. Riempire la tazza della lancia schiuma.
3. Inserire un otturatore più grande sul tubo flessibile di aspirazione.
4. Verificare eventuali incrostazioni di detergente sul tubo flessibile di aspirazione e sull'ugello per schiumatura della tazza. Rimuovere le incrostazioni con acqua tiepida.

5. All'occorrenza contattare il servizio clienti. La formazione di schiuma è insufficiente

6. Verificare che la lancia schiuma a tazza utilizzata corrisponda alla portata dell'apparecchio.

7. Verificare eventuali incrostazioni di detergente sul tubo flessibile di aspirazione e sulla lancia schiuma a tazza. Rimuovere le incrostazioni con acqua tiepida.

8. All'occorrenza contattare il servizio clienti.

Garanzia

Le condizioni di garanzia valgono nel rispettivo paese di pubblicazione da parte della nostra società di vendita competente. Entro il termine di garanzia eliminiamo gratuitamente eventuali guasti all'apparecchio, se causati

da difetto di materiale o di produzione. Nei casi previsti dalla garanzia si prega di rivolgersi al proprio rivenditore, oppure al più vicino centro di assistenza autorizzato, esibendo lo scontrino di acquisto. (Indirizzo vedi retro)

Dati tecnici

				HD 10/21-4 S HD 10/25-4 S HD 13/18-4 S HD 17/15-4 S
Variante nazionale
P	a	e	s	e	E	U	E
Collegamento elettrico
Tensione			V		400
F	a	s	e		~	3	3
Frequenza Hz 50 50 50 50
Massima impedenza di rete consentita			Ω	-	0.0452+j0.0283	0.0452+j0.0283	0.0452+j0.0283
Potenza assorbita dalla rete			kW	8,0	8,8	8,8	9,0
Grado di protezione				IPX5	IPX5	IPX5	IPX5
Protezione di rete (ritardata, car. C) A 16 16 16 16
Cavo di prolunga 10 m			mm2	2,5	2,5	2,5	2,5
Cavo di prolunga 30 m			mm2	4	4	4	4
Collegamento idrico
Pressione in entrata (max.)			MPa	1	1	1	1
Temperatura in entrata (max.)			°C	60 60 60 60
Portata (min.)			l/min 20	20 25 31,6
Altezza di aspirazione (max.)			m	0,5	0,5	0,5	0,5
Lunghezza minima tubo di alimentazione acqua			m	7,5	7,5	7,5	7,5
Diametro minimo tubo di alimentazione acqua			in	1	1	1	1
Numero d'ordinazione filtro di aspirazione				4.730-012.0	4.730-012.0	4.730-012.0	4.730-012.0
Dati sulle prestazioni dell'apparecchio
Grandezza dell'ugello standard				050 045 075 105
Pressione di esercizio dell'acqua con ugello standard			MPa	21	25	18	15
Sovrapressione (max.)			MPa	27 31 24			21
Portata, acqua			l/min	16,7	16,7	21,67	28,33
Forza repulsiva della pistola AP			N	57 63 69 85
Dimensioni e pesi
Tipico peso d'esercizio			kg	60 67 67 73
Lunghezza			mm	720 720 720 720
Larghezza			mm	637 637 637 637
Altezza			mm	1080	1080	1080	1080
Quantità olio			l	0,65	0,65	0,65	1,2
Tipo di olio			Typ	15W40	15W40	15W40	15W40
Valori rilevati secondo EN 60335-2-79
Valore di vibrazione mano-braccio			m/s2	2,8	3,7	2,9	3,0
Incertezza K			m/s2	0,8	0,9	0,8	0,8
Livello di pressione acustica LpA			dB(A)	69	74	74	76
Incertezza KpA			dB	(	A	)	3
Livello di potenza acustica LWA + incertezza KWA			dB(A)	86	91	91	93

Motivo dell'eccezione ai sensi del regolamento (UE)
2019/1781 allegato I sezione 2 (12): j)
Con riserva di modifiche tecniche.

Dichiarazione di conformità UE

Con la presente dichiariamo che la macchina di seguito definita, in conseguenza della sua progettazione e costruzione nonché nello stato in cui è stata immessa sul mercato, è conforme ai requisiti essenziali di sicurezza e salute pertinenti delle direttive UE. In caso di modifiche apportate alla macchina senza il nostro consenso, la presente dichiarazione perde ogni validità.

Prodotto: Idropulitrice

Tipo: 1.367-xxx

Direttive UE pertinenti

2000/14/CE

2006/42/CE (+2009/127/EG)

2011/65/UE

2014/30/UE

2009/125/CE

Regolamento applicato (en)

(UE) 2019/1781

Norme armonizzate applicate

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 1997 + A1: 2001 + A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3: 2013

HD 10/21-4 S Classic

EN 61000-3-11: 2000

HD 13/18-4 S Classic

HD 10/25-4 S Classic

HD 17/15-4 S Classic

EN 62233: 2008

Norme nazionali applicate

Procedura di valutazione della conformità applicata

2000/14/CE: Allegato V

Livello di potenza acustica dB(A)

HD 10/21-4 S Classic

Misurato: 84

Garantito: 86

HD 13/18-4 S Classic

Misurato: 89

Garantito: 91

HD 10/25-4 S Classic

Misurato: 89

Garantito: 91

HD 17/15-4 S Classic

Misurato: 91

Garantito: 93

I firmatari agiscono per incarico e con delega della direzione.

Responsabile della documentazione:

S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40
