MANUALE UTENTE MS224 SCHEPPACH

Rasaerba a scoppio (semovente) Traduzioni del manuale d‘uso originale 45-57

• videz le bac collecteur45 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Spiegazione dei simboli sull’apparecchio Allarme sicurezza Prima della messa in esercizio leggete e osservate le istruzioni per l‘uso e le avvertenze di sicurez- za! Non falciare verso l‘alto o verso il basso rispetto a una pendenza.etto a una pendenza. Rimuovere, prima del funzionamento del tosaerba, piccoli oggetti lasciati in giro, che potrebbero essere proiettati all‘esterno. Attenzione! Pericolo di lesioni dovuto alla proiezione di oggetti verso l‘esterno. Accertarsi che tutte le altre persone mantengano una distanza di sicurezza sufciente. Tenere i bambini e le persone non autorizzate lontane dall‘apparecchio. Rimuovere il cavo di accensione prima di svolgere operazioni di manutenzione e leggere le istru- zioni per l’uso. pericolo di lesioni! Non toccare con mani e piedi le lame con motore in funzione. pericolo di lesioni! Non toccare con mani e piedi le lame con motore in funzione. Importante. Il gas di scarico è velenoso; non lavorare all’interno di un’area non ventilata. Fate attenzione alle parti molto calde! Pericolo di ustioni Portare cufe antirumore! Portare occhiali protettivi! Materiali operativi sono inammabili ed esplosivi - Pericolo di ustioni Capacità serbatoio Olio motore Lunghezza lama. Max. larghezza di taglio Livello di potenza sonora garantito Il prodotto è conforme alle direttive europee in vigore.46 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Indice: Pagina:

Prodotto ed accessori in dotazione

Caratteristiche tecniche

Prima della messa in funzione

Manutenzione e pulizia

Smaltimento e riciclaggio

Risoluzione dei guasti

Dichiarazione di conformità

2. Leva di azionamento

3. Leva del freno motore

4. Staffa scorrevole superiore

5. Leva di serraggio rapido

6. Serbatoio di benzina

8. Espulsione laterale

13. Ruota di azionamento

14. Regolazione in altezza della ruota

15. Sportello di espulsione

16. Cesta di raccolta

17. Sistema di avviamento a strappo

19. Inserto per pacciame

20. Chiave candela di accensione

21. Leva dell‘acceleratore

a 2 x vite a testa tonda M8 b 6 x rondella c 2 x dado in plastica d 2 x dado a stella in plastica e 2 x vite a testa tonda M8 f 2 x dado in plastica g 2 x piastra di ssaggio

3. Prodotto ed accessori in dotazione

• Aprite l’imballaggio e togliete con cautela l’appa- recchio dalla confezione.

• Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

• Controllate che siano presenti tutti gli elementi for- niti.

• Vericate che l’apparecchio e gli accessory non presentino danni dovuti al trasporto. In caso di re- clami, informare immediatamente il trasportatore. I reclami presentati successivamente non saranno presi in considerazione.

• Se possibile, conservate l’imballaggio no alla sca- denza della garanzia.

• Prima dell‘impiego, familiarizzare con l‘apparec- chio con l‘aiuto delle istruzioni per l‘uso.

• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio - rivenditore specializzato.

• In caso di ordinazioni, indicare i nostri codici di arti- coli, il tipo e l‘anno di costruzione dell‘apparecchio.

Fabbricante: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Egregio cliente, Le auguriamo un piacevole utilizzo del Suo nuovo ap- parecchio. Avvertenza: Ai sensi della legge sulla responsabilità dei prodotti attualmente in vigore, il fabbricante non è responsa- bile per eventuali danni che si dovessero vericare a questa apparecchiatura o a causa di questa in caso di:

• inosservanza delle istruzioni per l’uso,

• riparazioni effettuate da specialisti terzi non auto- rizzati,

• installazione e sostituzione di ricambi non originali,

• utilizzo non conforme. Da osservare:

1. Prima del montaggio e della messa in funzione,

leggere tutto il testo delle istruzioni per l‘uso. Le presenti istruzioni per l’uso le consentono di co- noscere l‘utensile elettrico e di sfruttare le sue possibilità d’impiego conformi.

2. Le istruzioni per l‘uso contengono avvertenze im-

portanti su come utilizzare l‘utensile elettrico in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazio- ne, ridurre i tempi di inattività ed aumentare l‘af- dabilità e la durata dell‘utensile elettrico.

3. Oltre alle disposizioni di sicurezza contenute nel-

le qui presenti istruzioni per l‘uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l‘utilizzo dell‘utensile elettrico.

4. Conservare le istruzioni per l’uso vicino all‘utensi-

le elettrico, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere atten- tamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

5. Sull‘utensile elettrico possono lavorare soltanto

persone che sono state istruite sul suo uso e sui pericoli ad esso collegati. L‘età minima richiesta per gli operatori deve essere assolutamente ri- spettata.

6. Oltre agli avvisi di sicurezza contenuti nelle pre-

senti istruzioni per l‘uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispet- tate le regole tecniche generalmente riconosciu- te per l‘esercizio di macchine di lavorazione del legno.48 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• Il tosaerba a benzina è adatto all‘uso privato in giardini domestici e per il giardinaggio amatoria- le. In qualità di tosaerba per giardini domestici e giardinaggio amatoriale, si stima che il suo utilizzo non debba superare di norma le 50 ore all‘anno e che venga impiegato per la cura di superci erbose o prati, ma non comunque in strutture pubbliche, parchi, impianti sportivi, né in campo agricolo e fo- restale. Attenzione! Per evitare possibili pericoli sici per l‘utilizzatore, il tosaerba non deve essere utilizzato per le seguenti operazioni: per la tosatura di cespugli, siepi e arbusti, per il taglio e la sminuzzatura di ram- picanti o tappeti erbosi su giardini pensili o balconi e per la pulizia (aspirazione) di marciapiedi, nonché come trinciatrice per la frantumazione di sezioni di al- beri e siepi. Inoltre il tosaerba non deve essere usato come motozappa, per il livellamento di rialzi nel terre- no, come ad es. mucchi di terra.

• Per motivi di sicurezza, il tosaerba non deve es- sere utilizzato come gruppo di azionamento per altri strumenti di lavoro e kit di lavoro di qualsiasi genere. m AVVISO Si prega, per la propria sicurezza personale, di legge- re il presente manuale prima della messa in funzione dello strumento e di prendere visione delle avverten- ze generali di sicurezza. Qualora lo strumento sia afdato a terzi, allegare sempre queste istruzioni per l‘uso.

5. Norme di sicurezza

Nelle presenti istruzioni per l‘uso i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo:

Inoltre le istruzioni per l‘uso contengono importanti sezioni di testo contrassegnate dalla dicitura „AT- TENZIONE!“. m PERICOLO In caso di mancata osservanza di questa indicazione, sussiste un elevatissimo pericolo di morte o di possi- bili lesioni mortali. m AVVISO In caso di mancata osservanza di questa indicazione, sussiste il pericolo di morte o di gravi lesioni. m CAUTELA In caso di mancata osservanza di questa indicazione, sussiste il pericolo di lesioni di lieve o media entità. m ATTENZIONE L’apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devo- no giocare con i sacchetti di plastica, pellicole e piccole parti! m PERICOLO Sussiste il pericolo di ingerimento e soffocamen- to!

La macchina è conforme alla Direttiva Macchine CE in vigore. Prima di iniziare l‘attività, è necessario che tutti i di- spositivi di protezione e di sicurezza siano montati sulla macchina.

• La persona addetta è responsabili, nell‘area di la- voro, per la sicurezza di terzi.

• La macchina è concepita per l‘utilizzo esclusivo da parte di un‘unica persona.

• Osservare tutte le avvertenze di sicurezza e le indi- cazioni di pericolo presenti sulla macchina.

• Mantenere leggibili tutte le avvertenze di sicurezza e le indicazioni di pericolo presenti sulla macchina.

• Utilizzare la macchina solo in perfette condizioni tecniche e secondo le disposizioni, attenendosi alle istruzioni d‘uso nella piena consapevolezza dei rischi e delle norme di sicurezza!

• In particolare provvedere ad eliminare (o far elimi- nare) immediatamente eventuali anomalie che pos- sono compromettere la sicurezza!

• Le disposizioni di sicurezza, lavoro e manutenzio- ne del produttore e le misure indicate nei Dati tec- nici devono essere rispettate.

• Le disposizioni antinfortunistiche in vigore e tutte le altre normative tecniche di sicurezza generalmente riconosciute devono essere rispettate.

• La macchina può essere utilizzata, sottoposta a manutenzione o riparata soltanto da persone spe- cializzate che abbiano familiarità con essa e siano state istruite sui pericoli. Modiche arbitrarie alla macchina escludono la responsabilità del produt- tore per i danni che ne derivano.

• La macchina può essere utilizzata soltanto con ac- cessori e utensili originali del produttore.

• Qualsiasi uso diverso risulta non conforme alla de- stinazione d’uso. Il produttore non si assume alcu- na responsabilità per i danni risultanti da tale uso; il rischio è esclusivamente a carico dell‘utilizzatore.

• Lo strumento non può essere utilizzato a scopo commerciale, artigianale o industriale.

• Qualora non si sia certi della sicurezza di una certa condizione di lavoro, non operare con la macchina.49 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• se è fuoriuscita della benzina, non si devono fare tentativi di avvio del motore. Si deve invece sposta- re la macchina dall‘area contaminata con la benzi- na. Ogni tentativo di accensione è da evitare no a quando i vapori di benzina non siano evaporati.

• per motivi di sicurezza, sostituire il serbatoio del- la benzina e gli altri tappi del serbatoio in caso di danni.

• Non conservare mai la benzina nei pressi di sor- genti di scintille. Utilizzare sempre una tanica te- stata. Tenere la benzina fuori dalla portata dei bambini.

• Sostituire i silenziatori difettosi

• Prima dell‘uso, si deve procedere sempre ad un controllo visivo, vericando che strumenti di taglio, perni di ssaggio e l‘unità completa di taglio non siano usurati o danneggiati. Per evitare uno sbilan- ciamento, gli strumenti di taglio danneggiati o usu- rati possono essere sostituiti solo in gruppo.

• In caso di dispositivi multilama, assicurarsi che, a seguito della rotazione di una lame, le altre lame possano cominciare a girare. Utilizzo

• Non fare funzionare il motore a combustione in am- bienti chiusi, nei quali possa accumularsi monossi- do di carbonio pericoloso.

• Falciare soltanto di giorno oppure in presenza di una buona illuminazione articiale. Se possibile, occorre evitare l‘impiego dell‘apparecchio su erba umida.

• L’uso del tosaerba durante i temporali è vietato - pericolo di folgorazione da fulmini!

• Fare sempre attenzione a mantenere una posizio- ne stabile in pendenza.

• Spostare la macchina sempre e solo gradualmente

• Per macchine su ruote, vale quanto segue: Falciare in direzione trasversale rispetto alle pendenze, mai in alto e in basso.

• Fare particolare attenzione quando si cambia la di- rezione di spostamento in pendenza.

• Non falciare su pendenze eccessivamente ripide e prestare particolare attenzione quando si ruota il tosaerba o lo si avvicina a sé.

• Arrestare la lama di taglio quando si deve inclina- re il tosaerba, all‘atto del trasporto su altre super- ci come l‘erba e quando il tosaerba viene spo- stato avanti e indietro sulla supercie da falciare. Non utilizzare mai il tosaerba con dispositivi di pro- tezione o griglie protettive danneggiati, oppure in assenza di dispositivi di protezione installati, come ad es. piastre deettrici e sistemi di presa dell‘erba.

• Non modicare le impostazioni di regolazione del motore, né farlo andare fuori giri.

• Rilasciare il freno motore prima di avviare il motore stesso.

• Avviare il motore con cautela, come da indicazioni del produttore. Mantenere una distanza sufciente dei piedi rispetto alla lama di taglio. m NOTE In caso di mancata osservanza di questa indicazione, sussiste il pericolo di un danno al dispositivo o altri beni materiali. m Attenzione! Quando si utilizzano gli apparecchi, occorre attenersi ad alcune misure di sicurezza per evitare lesioni e danni. Leggere dunque attentamente e in modo com- pleto le presenti istruzioni per l‘uso / indicazioni di sicurezza. Conservare con cura queste istruzioni in modo da avere sempre a disposizione le necessarie informazioni. Qualora l‘apparecchio venga ceduto ad un‘altra persona, consegnarle anche queste istruzio- ni per l‘uso / indicazioni di sicurezza. Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni e delle av- vertenze di sicurezza. Chi non deve utilizzare lo strumento:

• Bambini e altre persone che non abbiano letto le istruzioni per l’uso (l’età minima dell’utilizzatore può essere stabilita dalle disposizioni di legge locali)

• Persone sotto l’effetto di alcool, droga o medicinali, malate o stanche Indicazioni di sicurezza per il tosaerba a coman- do manuale Indicazioni

• Leggere attentamente le istruzioni per l‘uso. Fami- liarizzarsi con le impostazioni e l‘utilizzo corretto della macchina.

• Non permettere mai a bambini o altre persone che non conoscano le istruzioni per l‘uso di utilizzare il tosaerba. Le norme locali possono stabilire l‘età minima dell‘utilizzatore.

• Non falciare mai quando nelle vicinanze sono pre- senti altre persone, in particolare bambini o animali. Ricordare sempre che è l‘utilizzatore della macchi- na o l‘operatore ad essere responsabile di incidenti con altre persone o danni alla loro proprietà.

• Qualora l‘apparecchio venga ceduto ad un‘altra persona, consegnarle anche queste istruzioni per l‘uso.

• Durante la falciatura, occorre sempre indossare calzature robuste e pantaloni lunghi. Non falciare a piedi nudi o indossando sandali leggeri.

• Controllare il terreno sul quale si utilizza la macchi- na e rimuovere qualsiasi oggetto che possa essere d‘intralcio o proiettato verso l‘esterno. m AVVISO La benzina è altamente inammabile:

• conservare la benzina solo in appositi contenitori

• fare rifornimento solo all‘aperto e non fumare du- rante il processo di riempimento

• Occorre rabboccare con benzina prima di avvia- re il motore. Con il motore in funzione o falciatrice calda, non si deve aprire il tappo del serbatoio né rabboccare con benzina.50 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Comportamento in caso di emergenza Qualora si vericasse un incidente, prendere le dovu- te misure di primo soccorso e richiedere l‘intervento medico immediato da parte di personale qualicato.

6. Caratteristiche tecniche

MS224-53 Dati tecnici Tipo di motore Motore a 4 tempi, raffreddato ad ariat Cilindrata: 224 cm³ Numero di giri operativi 2800 min

Potenza max. del motore 4,0 kW / 5,4 PS Carburante benzina normale / senza piombo max. 5% di etanolo Capacità serbatoio 1400 cm³ Olio motore SAE 30 / 10W30 Capacità del serbatoio/olio 0,5 l Regolazione dell'altezza di taglio 25-75 mm / 7-tappe Capacità della cesta di raccolta 70 l Larghezza di taglio 53 cm Peso 34,7 kg Con riserva di modiche tecniche! Informazioni relative allo sviluppo di rumore misurato in base alle norme in vigore: Pressione acustica L

= 83,0 dB(A) Incertezza di misura K

= 2,5 dB(A) Potenza acustica L

= 95,52 dB(A) Incertezza di misura K

= 0,88 dB(A) Indossare una protezione per l‘udito. L‘esposizione al rumore può provocare la perdita dell‘udito. Vibrazioni (a sinistra/destra) = 4,827 m/s

Incertezza di misura K

Ridurre le vibrazioni e la rumorosità al minimo!

• Utilizzare soltanto apparecchi che si trovano in uno stato perfetto.

• Eseguire regolarmente la manutenzione e la pulizia dell‘apparecchio.

• Adattare il proprio modo di lavorare all‘apparec- chio.

• Non sovraccaricare l‘apparecchio.

• Far eventualmente controllare l‘apparecchio.

• Spegnere l‘apparecchio quando non viene utilizza- to.

• Indossare un paio di guanti. In caso di utilizzo prolungato del tosaerba a benzina, possono presentarsi problemi vascolari legati alle vi- brazioni (sindrome del dito bianco). Non è possibile in questo caso fornire indicazioni sul- la durata di applicazione, in quanto può variare da persona a persona.

• All‘avvio o alla messa in moto del motore, non si deve inclinare il tosaerba, anche quando questo deve essere sollevato per il processo. In questo caso, inclinarlo solo per quanto strettamente ne- cessario e sollevarlo solo dal lato opposto a quello dell‘utilizzatore.

• Non avviare il motore se ci si trova davanti al cana- le di espulsione.

• Non portare mai le mani o i piedi vicino o sotto a parti in movimento. Tenersi sempre lontani dall‘a- pertura di scarico.

• Non sollevare né trasportare mai il tosaerba con motore in funzione.

• Spegnete il motore e scollegare la pipetta della candela: - prima di rimuovere i blocchi o le occlusioni nel canale di scarico. - prima di ispezionare, pulire o operare sul tosa- erba. - se ci si è scontrati con un oggetto estraneo. Esa- minare eventuali danni sul tosaerba ed eseguire le riparazioni necessarie prima di riavviarlo e procedere con i lavori. Se il tosaerba comincia a vibrare in modo insolito, occorre eseguire un controllo immediato.

• Spegnere il motore: - quando ci si allontana dal tosaerba - prima di fare rifornimento.

• Un funzionamento della macchina a velocità ec- cessiva può aumentare il rischio di incidenti.

• Prestare attenzione durante le operazioni di rego- lazione sulla macchina ed evitare di incastrare le dita tra la lama di taglio in movimento e le parti sse del dispositivo.

• Prestare particolare attenzione quando si lavora su terreni cedevoli, nei pressi di discariche, fosse e argini. Pericoli residui e misure di protezione da appli- care Inosservanza dei principi ergonomici Uso non attento dei dispositivi di protezione in- dividuale (DPI) Un utilizzo non attento o il mancato utilizzo dei dispo- sitivi di protezione individuale possono comportare gravi lesioni. - Indossare i dispositivi di protezione individuale richiesti. Comportamento umano, errato - Rimanere pienamente concentrati durante i la- vori. m Pericolo residuo - Non è mai possibile escluder- lo. Rischio da rumore Danni all‘udito Lunghe operazioni con l‘apparecchio in assenza di otoprotettori può provocare danni all‘udito. - Indossare di base otoprotettori.51 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

6. Aprire la cesta di raccolta dell‘erba (16) ed inne-

stare i morsetti in plastica sul telaio. (Fig. 8)

7. Falciatura con cesta di raccolta dell‘erba:

Sollevare lo sportello di espulsione (Fig. 15) con una mano e agganciare la cesta di raccolta dell‘er- ba (Fig. 16) come indicato. Pacciamatura: Estrarre la cesta di raccolta dell‘erba (16), se ap- plicata, e inserire l‘inserto per pacciame (19) come rappresentato in Fig. 10-12. Attenzione: La copertura di espulsione laterale non deve essere installata durante la pacciamatura. Regolazione dell‘altezza di taglio m Attenzione! La regolazione dell‘altezza di ta- glio può essere eseguita solo a motore arrestato e pipetta della candela estratta.

• Prima di iniziare la falciatura, controllare che gli strumenti di taglio non siano smussati e che i propri strumenti di ssaggio non siano danneggiati.

• Sostituire gli strumenti di taglio smussati e/o dan- neggiati, eventualmente come gruppo completo, al ne di non creare sbilanciamento. Durante questo controllo, spegnere il motore ed estrarre la pipetta della candela di accensione.

• La regolazione dell‘altezza di taglio si esegue me- diante il sistema di regolazione in altezza della ruo- ta (Fig. 13/ Pos.1 4). Si possono impostare 5 diversi altezze di taglio.

• Tirare la leva di regolazione verso l‘esterno e rego- lare l‘altezza di taglio desiderata. La leva si innesta nella posizione desiderata (Fig. 13). Preparazione delle superci da tosare Ispezionare accuratamente la supercie da tosare prima di iniziare con la tosatura. Rimuovere tutti i sas- si, rami, ossi, li metallici, giocattoli e altri oggetti che potrebbero essere proiettati in aria dall’apparecchio.

m Attenzione! Il motore è consegnato senza olio. Prima della messa in funzione, rabboccare dunque con olio. Utilizzare a tale proposito un olio multiuso nor- male (SAE 30). Il livello dell‘olio deve essere con- trollato prima di ogni falciatura. Allo stesso modo, occorre rabboccare con ben- zina, in quanto essa non è contenuta al momento della spedizione.

• Per evitare un avvio indesiderato del tosaerba, esso è dotato di un freno motore (Fig.1, Pos. 3), che deve essere azionati prima di avviare il tosa- erba stesso. Al rilascio della leva del freno motore, occorre riportarla in posizione iniziale e il motore si arresta automaticamente. I seguenti fattori possono acuire i sintomi di tale sin- drome:

• problemi vascolari alle mani dell’operatore, tempe- rature esterne basse, tempi di utilizzo lunghi

• basse temperature esterne

• tempi di utilizzo lunghi Si consiglia pertanto di indossare guanti da lavoro caldi e di inserire pause regolari dal lavoro.

7. Prima della messa in funzione

Montaggio dei componenti. Alla consegna, alcuni componenti sono smontati. Il montaggio è semplice, se si rispettano le seguenti indicazioni. Avvertenza! Durante l‘assemblaggio e per le opera- zioni di manutenzione, è richiesta la seguente stru- mentazione, non inclusa nell‘oggetto della fornitura:

• una vasca di raccolta dell‘olio piatta (per la raccolta dell‘olio appunto)

• una caraffa graduata da 1 litro (resistente ad olio / benzina)

• una tanica della benzina (5 litri sono sufcienti per circa 6 ore di funzionamento)

• un imbuto (che si adatti ai bocchettoni di riempi- mento del serbatoio per la benzina)

• stracci di uso domestico (per rimuovere resti di olio / benzina; smaltimento presso il distributore)

• una pompa di aspirazione della benzina (versione in plastica, disponibile nei grandi magazzini)

• un bidone di olio con pompa manuale (disponibile nei grandi magazzini)

• olio motore da 0,55 l SAE 30 Montaggio

1. Estrarre il tosaerba e gli accessori dall‘imballag-

gio e controllare che ci sia tutto.

2. Stringere le staffe scorrevoli inferiori con rispetti-

vamente due viti ciascuna (a, e), 2 rondelle (b), 2 dadi (c) (d) su entrambi i lati del tosaerba. Nel fare questo, assicurarsi che i comandi a cavo essibile da ssare successivamente non siano d’intralcio (Fig.2-3).

3. Fissare la staffa scorrevole superiore su quella

inferiore usando rispettivamente una leva di ser- raggio rapido (5), una piastra di ssaggio (g), una rondella (b) un dado in plastica (f) su entrambi i lati (Fig.4-5). Fare attenzione all’allineamento cor- retto delle piastre di ssaggio della leva di serrag- gio rapido, in modo che la funzione di serraggio rapido rimanga inalterata.

4. Attaccare l‘impugnatura del comando a fune (17)

di avvio all‘apposito gancio, come indicato in Fig.

5. Fissare i comandi a cavo essibile con i morsetti

fermacavo in dotazione (18) (Fig. 7) sulla staffa scorrevole.52 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Non miscelare in nessun caso olio e benzina. Pro- curarsi una quantità di carburante tale da poter es- sere consumata in 30 giorni, al ne di garantire in questo modo la freschezza del carburante. N.B.: Utilizzare benzina normale senza piombo con max 5% di bioetanolo. m AVVISO Servirsi sempre di una sola tanica di benzina di sicu- rezza. Non fumare durante il rabbocco con benzina. Rimuovere qualsiasi resto di olio o benzina Spegnere il motore prima del rabbocco con benzina e lasciare raffreddare il motore per alcuni minuti. Avvio del motore (Fig. 14)

• Assicurarsi che il cavo della candela sia collegato alla candela stessa.

• Rimanere dietro alla falciatrice a motore. Una mano deve premere sulla leva del freno motore (3) verso l‘impugnatura e l‘altra deve trovarsi sul comando a fune di avvio.

• Avviare il motore con il comando a fune di avvio (17). A tale proposito estrarre l‘impugnatura di circa 10-15 cm (no a quando non si avverte una cer- ta resistenza), per poi tirarsi di scatto verso di sé. Qualora il motore non dovesse avviarsi, tirare an- cora l‘impugnatura.

• In virtù del rivestimento protettivo sul motore, può vericarsi una leggera formazione di fumo quando si utilizza il dispositivo per la prima volta. Questo rappresenta un processo normale. m Attenzione!

• Non lasciare che il comando a fune di avvio scatti all‘indietro.

• Attenzione: In caso di clima freddo, può essere ne- cessario ripetere il processo di messa in modo più volte. Spegnimento del motore:

• Per spegnere il motore, rilasciare la leva di aziona- mento (2), poi quella del freno motore (3) e attende- re no all‘arresto della lama.

• Estrarre la pipetta della candela di accensione (10), per evitare un avvio involontario del motore.

• Controllare, all‘atto della rimessa in moto, il co- mando a fune del freno motore. Controllare che il comando a fune sia montato correttamente. Una fune di arresto piegata o danneggiata deve essere immediatamente sostituita. Prima della falciatura Indicazioni importanti:

• Vestirsi in modo adeguato. Indossare calzature ro- buste e mai sandali o scarpe da ginnastica.

• Controllare la lama di taglio. Una lama piegata o danneggiata in altro modo deve essere sostituita con una lama originale.

• Tirare la leva del freno motore (3) e tirare poi con forza sul comando a fune di avvio (17). (Pos. 14) ATTENZIONE: La lama di taglio ruota anche in caso di leva del freno motore rilasciata quando si tira il comando a fune di avvio. Assicurarsi che non siano presenti oggetti/componenti esterni nell‘area di pericolo della lama di taglio.

• Quando il motore è in funzione, premere la leva di azionamento (2) no all‘impugnatura (1) per aggan- ciare la trasmissione alla falciatrice.

• Prima di iniziare la falciatura del prato, si dovrebbe ripetere questo processo qualche volta per assicu- rarsi che tutto funzioni correttamente. m AVVISO Ogni volta che si devono eseguire operazioni di regolazione e/o riparazione sul proprio tosaerba, attendere che le lame smettano di ruotare. Spegnere il motore prima di qualsiasi operazio- ne di regolazione, manutenzione e riparazione ed estrarre la pipetta della candela. Azionamento:

• Freno motore (3): Utilizzare la leva per arrestare il motore. Quando si rilascia la leva, il motore si ar- resta e la lama di taglio si ferma automaticamente.

• Per procedere alla falciatura, tirare la leva di azio- namento (2) verso l‘impugnatura (1). Prima della falciatura vera e propria, si dovrebbe controllare più volte la leva di avvio e arresto. Accertarsi che la fune di trazione possa essere tirata in modo sem- plice.

• Leva di azionamento (2): Azionandola, si chiude la frizione di trazione e il tosaerba comincia a procedere con motore in funzione. Rilasciare in tempo la leva di guida per arrestare il movimento del tosaerba. Eseguire le operazioni di avvio e arresto prima della falciatura iniziale, no a quando non si ha preso dimestichez- za col processo. Avvertenza: La lama di taglio ruota quando si avvia il motore. Importante: Prima dell‘avvio del motore, muovere più volte il freno motore per vericare che anche la fune di arresto funzioni correttamente. N.B.: Il motore è concepito per una certa velocità di taglio dell‘erba, e l‘espulsione di quest‘ultima nella re- lativa cesta di raccolta, nonché per una lunga durata del motore.

• Controllare il livello dell‘olio.

• Aprire il coperchio del serbatoio e riempire il ser- batoio della benzina (6) no al punto inferiore del bocchettone di riempimento del serbatoio con circa 1,4 litro di benzina. Utilizzare per il riempimento un imbuto e un contenitore graduato. Non sovrariem- pire il serbatoio. Utilizzare carburante nuovo e pu- lito, non usato.53 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Processo di falciatura Si può eseguire la falciatura o con cesta di raccolta dell‘erba montata (16) oppure, in alternativa, con si- stema di espulsione laterale montato (18) (per sfrutta- re l‘espulsione laterale, si dovrebbe installare l‘adat- tatore per pacciame). Utilizzare solo lame taglienti e perfette per eseguire il taglio, in modo che i li d‘erba non si slacciano e il prato non assuma una colorazione giallastra. Per ottenere una conformazione pulita del taglio, tracciare con il tosaerba linee il più possibile diritte. Le linee di taglio dovrebbero in questo caso sovrap- porsi sempre di alcuni centimetri, afnché non riman- gano strisce vuote. Tenere pulita la parte inferiore dell‘alloggiamento del- la falciatrice e rimuovere senza indugio depositi di erba. Tali depositi rendono più difcile il processo di avvio, compromettono la qualità del taglio e l‘espul- sione dell‘erba. Sulle pendenze, la linea di taglio deve mantenersi trasversale alla pendenza stessa. Si può impedire lo scivolamento del tosaerba grazie ad una posizione inclinata verso l‘alto. Scegliere l‘altezza di taglio a seconda dell‘effettiva lunghezza dell‘erba. Eseguire più passare, livellando al massimo 4cm di prato alla volta. Prima di eseguire un qualsivoglia controllo della lama, spegnere il motore. Ricordarsi che la lama continua a ruotare per alcuni secondi dopo lo spegnimento del motore. Non provare mai a fermare la lama. Controllare regolarmente che la lama sia ssata cor- rettamente, in buono stato e ben aflata. Aflarla o sostituirla in caso contrario. Se la lama in movimento entra in contatto con un oggetto, fermare il tosaerba e attendere no all‘arresto completo della lama. Con- trollare poi lo stato della lama e del relativo supporto. Qualora abbiano subito dei danni, occorre sostituirli. Indicazioni per la falciatura:

• Fare attenzione agli oggetti ssi. Il tosaerba potreb- be subire dei danno o generare lesioni.

• Un motore, uno scarico o un azionamento caldi possono provocare ustioni. Non toccarli dunque.

• In caso di pendenze o terreni scoscesi, falciare con attenzione.

• Falciare solo in condizioni di illuminazione suf- ciente.

• Controllare la falciatrice, la lama e gli altri compo- nenti qualora la falciatrice sia incappata su corpi estranei o quando il dispositivo vibra più del nor- male. Non eseguire modiche alle impostazioni né operazioni di riparazione senza aver prima arrestato il motore. Staccare la spina del cavo di accensione.

• Fare attenzione al trafco quando si lavora su una strada o nei pressi di essa. Tenere il sistema di espulsione dell‘erba lontano dalla strada.

• Evitare punti in cui le ruote non riescano più a fare presa o la falciatura risulti non sicura. Prima di un movimento all‘indietro, assicurarsi che non ci siano bambini piccoli dietro di noi.

• Rabboccare il serbatoio della benzina all‘aperto. Utilizzare un imbuto per il riempimento e un conte- nitore graduato. Pulire la benzina fuoriuscita.

• Leggere e rispettare le istruzioni per l‘uso, nonché le indicazioni relative al motore e agli accessori. Conservare le istruzioni accessibili anche agli altri utilizzatori del dispositivo.

• I gas di scarico sono pericolosi. Mettere in moto il motore solo all‘aperto.

• Assicurarsi che tutti i dispositivi di sicurezza siano presente e funzionino correttamente.

• Il dispositivo dovrebbe essere utilizzato da una per- sona adatta allo scopo.

• La falciatura di erba bagnata può risultare pericolo- sa. Falciare erba il più possibile asciutta.

• Avvisare le altre persone o i bambini di tenersi a distanza dalla falciatrice.

• Non falciare mai in condizioni di scarsa visibilità.

• Rimuovere dal fondo oggetti sciolti lasciati in giro prima della falciatura. Indicazioni per una falciatura corretta m Attenzione! Non aprire mai lo sportello di espulsione quando si svuota il dispositivo di rac- colta con motore ancora in funzione. La lama cir- colare può provocare lesioni. Fissare lo sportello di espulsione e trattare sempre con cautela la cesta di raccolta dell‘erba. All‘atto della rimozione, spegnere prima il motore. La distanza di sicurezza denita dalle traverse di gui- da tra l‘alloggiamento della lama e l‘operatore deve sempre essere rispettata. Durante la falciatura e la variazione della direzione di avanzamento su scar- pate e pendenze, occorre prestare particolare at- tenzione. Assicurarsi di essere in posizione stabile, indossare scarpe con suole aderenti e antiscivolo, nonché pantaloni lunghi. Falciare sempre in direzione trasversale rispetto alla pendenza. Per motivi di sicurezza, non si deve falciare con il to- saerba su pendenze superiori a 15 gradi. Prestare particolare attenzione durante i movimenti all‘indietro e di trazione del tosaerba. Pericolo di in- ciamparsi! Pacciamatura All‘atto della pacciamatura, il materiale da tagliare viene sminuzzato all‘interno dell‘alloggiamento chiu- so della falciatrice e ridistribuito sul prato. Non si ese- gue una raccolta e uno smaltimento dell‘erba. m AVVERTENZA! La pacciamatura è possibile solo in caso di manti erbosi relativamente corti. Per utilizzare la funzione di pacciamatura, sganciare la cesta di raccolta (16) e spingere l‘adattatore per pacciame (10-12 / 19) nell‘apertura di scarico, per poi chiudere lo sportello di espulsione (15).54 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

• In caso di inutilizzo prolungato della falciatrice, svuotare il serbatoio della benzina con la pompa di aspirazione della benzina stessa.

• Lubricare e sottoporre regolarmente a manuten- zione il dispositivo

9. Manutenzione e pulizia

• È necessaria una manutenzione regolare ed ac- curata per garantire che il livello di sicurezza e la potenza del dispositivo rimangano invariati.

• Accertarsi dunque che tutti i dadi, i bulloni e le viti siano stretti correttamente e che il dispositivo sia in condizioni operative sicure.

• Controllare regolarmente l‘usura e l‘eventuale calo di prestazioni del dispositivo di raccolta dell‘erba. Pulire regolarmente la cesta di raccolta dell‘erba con acqua e lasciare che si asciughi correttamente.

• Sostituire i componenti usurati o danneggiati, per motivi di sicurezza.

• In caso di stoccaggio prolungato o manutenzione, svuotare il serbatoio del carburante, operazione da svolgersi all‘aperto con una pompa di aspirazione della benzina (disponibile nei grandi magazzini). m AVVISO Non trattare né toccare mai, con motore in funzione, i componenti conduttori di elettricità dell‘impianto di accensione. Prima di qualsiasi operazione di manu- tenzione e cura, staccare la pipetta della candela di accensione. Non eseguire mai nessuna operazione sul dispositivo in funzione. I lavori non descritti nelle presenti istruzioni per l‘uso dovrebbero essere ese- guiti solo da parte di un‘ofcina specializzata auto- rizzata. Pulizia Dopo ogni utilizzo, si dovrebbe pulire con cura la fal- ciatrice, in particolare la parte inferiore e l‘alloggia- mento della lama. A tale proposito, rovesciare il tosa- erba sul lato sinistro e rimuovere i resti di erba o pulire il dispositivo con acqua come di seguito descritto.

• Estrarre l‘inserto per pacciame / rimuovere il sacco di raccolta dell‘erba.

• Applicare il raccordo per essibili sulla falciatrice (w) e aprire il rubinetto dell‘acqua. (Fig. 23)

• Avviare la falciatrice e spegnerla dopo circa 30 sec. La barra di taglio rotante centrifuga l‘acqua presente sul lato inferiore della falciatrice, pulendo- la in questo modo.

• Chiudere il rubinetto dell‘acqua e rimuovere il rac- cordo per essibili.

• Pulire la parte superiore con uno straccio (non uti- lizzare oggetti appuntiti). Avvertenza: Prima di rovesciare sul lato il tosaerba, svuotare completamente il serbatoio del carburante con una pompa di aspirazione della benzina. Il to- saerba non deve essere inclinato a più di 90 gradi. La cosa migliore è rimuovere sporco ed erba subito dopo la falciatura.

• In caso di erba alta e tta, impostare il livello taglio maggiore e procedere più lentamente alla falciatu- ra. Prima della rimozione di erba o altre occlusioni, arrestare il motore e staccare il cavo della candela.

• Non rimuovere mai componenti di sicurezza.

• Non rabboccare mai con benzina a motore caldo o in funzione Svuotamento della cesta di raccolta dell‘erba Quando durante la falciatura rimangono depositati re- sti di erba, è necessario svuotare la cesta di raccolta. m AVVISO Prima di prelevare la cesta di raccolta, spegnere il motore e attendere no all‘arresto del disposi- tivo di taglio. Per estrarre la cesta di raccolta (16), sollevare con una mano lo sportello di espulsione (15) e tirare fuori con l‘altra la cesta di raccolta (16) tirandola dalla ma- niglia (Fig. 16). Come da disposizioni di sicurezza, lo sportello di espulsione (15) scende al momento dello sgancio della cesta di raccolta e chiudere l‘apertura di scarico posteriore. Se in tale occasione rimangono resti di erba nell‘a- pertura, allora, per avviare in modo più semplice il motore, può tornare utile tirare indietro il tosaerba di circa 1m. Non rimuovere con mani o piedi i resti di materiale tagliato all‘interno dell‘alloggiamento della falciatrice e sullo strumento di lavoro, ma utilizzare strumenti di supporto adatti, ad es. una spazzola o uno scopino. Per garantire una raccolta corretta, pulire la cesta di raccolta (16) e in particolare la griglia dell‘aria dall‘in- terno dopo l‘uso. Agganciare la cesta di raccolta (16) solo a motore ar- restato e con strumento di taglio fermo. Sollevare lo sportello di espulsione (15) con una mano e con l‘altra tenere la cesta di raccolta (16) dall‘impugnatura e agganciare dall‘alto. (Fig. 9) Dopo la falciatura

• Lasciare sempre per prima cosa raffreddare il mo- tore prima di riporre il tosaerba in un luogo chiuso. Rimuovere erba, foglie, grasso e olio prima della messa a magazzino. Non appoggiare altri oggetti sulla falciatrice.

• Controllare, prima di un nuovo uso, tutti i dadi e le viti. Le viti allentate devono essere strette con for- za.

• Svuotare la cesta di raccolta dell‘erba (16) prima del riutilizzo.

• Staccare la pipetta della candela di accensione per evitare un uso non ammesso.

• Assicurarsi che la falciatrice non venga riposta vi- cino a sorgenti di pericolo. La fuoriuscita di gas può portare ad esplosioni.

• Per le riparazioni si possono utilizzare solo pezzi originali o quelli autorizzati dal produttore (vedere indirizzo sul certicato di garanzia).55 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Controllo del livello dell‘olio (Fig. 18):

• Posizionare il tosaerba su una supercie piana e diritta.

• Svitare l‘astina di livello dell‘olio (12) ruotando a sinistra e pulirla. Reinserire l‘astina di livello no all‘arresto nel bocchettone di riempimento, senza riavvitarla.

• Estrarre l‘astina di livello e rilevare il livello dell‘o- lio in posizione orizzontale. Il livello dell‘olio deve trovarsi tra le indicazioni max e min dell‘astina di livello (12). Cambio dell‘olio (Fig. 23)

• Il cambio dell‘olio motore dovrebbe essere esegui- to una volta all‘anno prima di ogni inizio di stagio- ne con il motore spento che si trova a temperatura d‘esercizio.

• Utilizzare solo olio motore (SAE 30).

• Svuotare il serbatoio della benzina (con una pompa di aspirazione della benzina)

• Posizionare una vaschetta di raccolta dell’olio piat- ta (capacità min. 1 litro) davanti al tosaerba.

• Svitare l’asta di livello ed inclinare quanto basta il tosaerba no a quando tutto l’olio è deuito nella vaschetta di raccolta.

• Quindi riempire con olio motore fresco alla tacca superiore sull’astina di livello (circa 0,5 l), non riem- pire eccessivamente l’apparecchio.

• Attenzione! Non avvitare l’asta di livello per con- trollare il livello dell’olio, inlarla solo no alla let- tatura. L‘olio usato deve essere smaltito nel rispetto delle norme in vigore. Pulizia delle cinghie (Fig. 17, 19)

• Rimuovere la lama e la scatola della trasmissione allentando le viti.

• Pulire gli elementi della trasmissione e la cinghia una o due volte l’anno con un pennello o con aria compressa.

• Rimontare la scatola della trasmissione e la lama usando le viti. Cura e regolazione dei comandi a cavo essibile Lubricare di frequente i comandi a cavo essibile e vericarne la scorrevolezza. Manutenzione del ltro dell‘aria (Fig. 20) Filtri dell‘aria sporchi riducono la potenza del motore a causa di un afusso di aria troppo ridotto al car- buratore. È dunque essenziale un controllo regolare. Il ltro dell‘aria dovrebbe essere controllato ogni 25 ore di esercizio e pulito all‘occorrenza. In caso di aria con grande tenore di polvere, controllare più spesso il ltro dell‘aria. Staccare la copertura del ltro dell‘aria e rimuovere il ltro spugna. Sostituire il ltro dell‘aria per evitare che penetrino oggetti nell‘ingresso dell‘aria (Fig. 20).

I resti di erba essiccati e lo sporco possono compro- mettere l‘azione di falciatura. Controllare che il ca- nale di scarico dell‘erba sia privo di resti di erba e rimuoverli se necessario. Non pulire mai la falciatri- ce utilizzando un getto d‘acqua o un pulitore ad alta pressione. Il motore deve restare asciutto. Detergenti aggressivi come detergenti a freddo o benzina per la pulizia non devono essere utilizzati. Assi e mozzi delle ruote

• Dovrebbero essere puliti e leggermente lubricati una volta per stagione. Lama Lasciare aflare, bilanciare e montare la lama, per motivi di sicurezza, solo da un‘ofcina specializzata autorizzata. Per ottenere risultati operativi ottimali, si consiglia di fare controllare la lama una volta all‘anno. Sostituzione della lama (Fig. 17) All‘atto della sostituzione della strumento di taglio, si devono utilizzare soltanto pezzi di ricambio originali. All‘atto della sostituzione della lama, indossare guan- ti per evitare lesioni da taglio. Non installare mai una lama diversa.

• Svuotare il serbatoio della benzina prima di rimuo- vere la lama.

• Rimuovere la vite per sostituire il tagliente della lama.

• Reinserire il tutto come indicato in Fig. 17. Fissare la vite in modo regolare. La coppia di serraggio è pari a 45Nm. Sostituire anche la vite del tagliente quando si cambia il tagliente della lama. Lame danneggiate Qualora la lama, nonostante tutta l‘attenzione ripo- sta, sia entrata in contatto con un ostacolo, spegnere il motore e staccare la pipetta della candela di ac- censione. Rovesciare lateralmente la falciatrice e controlla- re eventuali danni sulla lama. Le lame danneggiate o piegate devono essere subito sostituite. Non rad- drizzare mai una lama piegata. Non lavorare mai con una lama piegata o molto usurata, in quanto questo genera vibrazioni e può comportare altri danni alla falciatrice. m Attenzione! Se si lavora con una lama danneggia- ta, sussiste il pericolo di lesioni. Riaflatura della lama I taglienti della lama possono essere riaflati con una lima metallica. Per evitare squilibri, l‘aflatura dovreb- be essere eseguita solo da un‘ofcina specializzata autorizzata. Controllo del livello dell‘olio m Attenzione! Non azionare mai il motore in assen- za o carenza di olio. Questo può provocare gravi dan- ni al motore. Utilizzare solo olio motore SAE 30.56 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 Attenzione: Non pulire mai il ltro dell‘aria con benzi- na o solventi inammabili. Pulire il ltro dell‘aria solo con aria compressa o battendo su di esso. Manutenzione della candela di accensione (Fig. 21) Controllare la presenza di sporco sulla candela di accensione una prima volta dopo 10 ore di funziona- mento e pulirla poi all‘occorrenza con una spazzola metallica in rame. Sottoporre poi a manutenzione la candela di accensione ogni 50 ore di funzionamento. Staccare la pipetta della candela con un movimento rotatorio. Rimuovere la candela di accensione (10) con una chiave per candele. Impostare, utilizzando uno spessimetro, la distanza di 0,75 mm. (0,030“) Riapplicare la candela di accen- sione (10) e assicurarsi che non sia tirata troppo. Leva del freno del motore (Fig. 1) Il motore è provvisto di un freno meccanico (3) che deve essere controllato regolarmente. Rilasciando la leva del freno la lama deve arrestarsi entro 7 secondi, in caso contrario non utilizzare l’apparecchio. Contat- tare un rivenditore autorizzato. Assicurarsi che l’apparecchio sia sempre in perfette condizioni per tutta la sua vita utile. Una manutenzio- ne impropria può causare lesioni mortali. Riparazione Dopo la riparazione o la manutenzione, assicurarsi che tutti i componenti tecnici di sicurezza siano appli- cate e si trovino in stato impeccabile. Conservare in un posto inaccessibile i componenti potenzialmente pericolosi per altre persone e bambini. Attenzione: Come da legge di responsabilità sui pro- dotti, non si è responsabili di danni dovuti a riparazio- ni improprie o mancato utilizzo di pezzi di ricambio originali. Incaricare un servizio clienti o un tecnico specializ- zato e autorizzato. Lo stesso vale anche per gli ac- cessori. Orari di lavoro Si prega di rispettare le norme di legge che regolano gli orari di lavoro con i tosaerba, norme che possono variare da luogo a luogo. Avviso importante in caso di riparazione: In caso di restituzione dello strumento per riparazio- ne, tenere presente che lo strumento, per motivi di sicurezza, deve essere rispedito alla stazione di assi- stenza tecnica senza olio né benzina. Ordine di pezzi di ricambio In caso di ordinazione di pezzi di ricambio è neces- sario indicare quanto segue::

• Modello dell‘apparecchio

• Numero articolo dell‘apparecchio Ricambi / Accessori Lama tosaerba - Articolo-N.: 7911200614 Informazioni sul Servizio Assistenza Si deve tenere presente che le seguenti parti di que- sto prodotto sono soggette a un‘usura naturale o dovuta all‘uso ovvero che le seguenti parti sono ne- cessarie come materiali di consumo. Parti soggette ad usura *: Lama tagliente, candela, cinghia

• non necessariamente compreso tra gli elementi for- niti!

• Non conservare mai il tosaerba con benzina nel serbatoio all‘interno di un edicio nel quale è pos- sibile il contatto di vapori di benzina con amme libere o scintille.

• Lasciare che il motore si raffreddi prima di posizio- nare il tosaerba in ambienti chiusi.

• Per evitare pericoli di incendio, tenere il motore, lo scarico e l‘aria attorno al serbatoio del carburante privi di erba, foglie o grasso (olio) fuoriuscito. Preparazione alla messa a magazzino del tosa- erba Avvertenza: Non rimuovere la benzina in ambienti chiusi, vicino a amme libere o fumando. I vapori di gas possono provocare esplosioni o amme.

• Svuotare il serbatoio della benzina con una pompa di aspirazione della benzina stessa.

• Avviare il motore e lasciarlo funzionare no a quan- do non si è consumata la benzina residua.

• Eseguire un cambio dell‘olio al termine di ogni sta- gione. A tal ne scaricare l‘olio motore vecchio dal motore caldo e immettere olio nuovo.

• Rimuovere la candela dalla testa del cilindro.

• Versare con un bidone di olio circa 20 ml di olio nel cilindro.

• Tirare lentamente la maniglia dello starter, in modo tale che, così facendo, l‘olio protegga l‘interno del cilindro.

• Riavvitare la candela.

• Pulire le alette di raffreddamento del cilindro e l‘al- loggiamento.

• Pulire l‘intero dispositivo per proteggere il colore della vernice.

• Conservare l‘apparecchio in una posizione o luogo ben ventilato. Preparazione del tosaerba per il trasporto (Fig. 22)

• Svuotare il serbatoio della benzina con una pompa di aspirazione della benzina stessa.

• Lasciare funzionare il motore no a quando non si è consumata la benzina residua.

• Scaricare l‘olio motore dal motore caldo.

• Rimuovere la pipetta della candela di accensione (10).57 | IT www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58 www.scheppach.com [e-mail] +(49)-08223-4002-99 +(49)-08223-4002-58

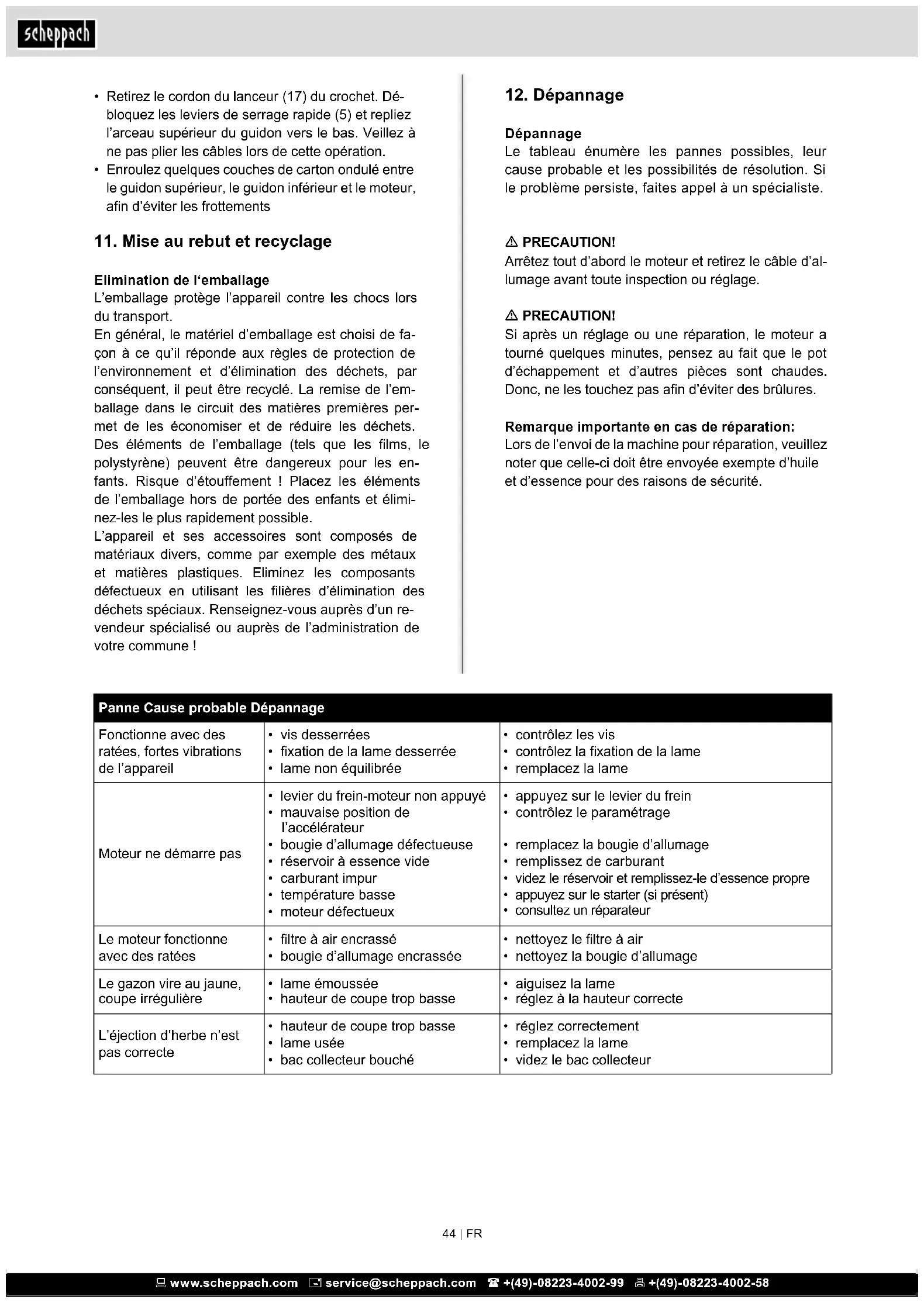

12. Risoluzione dei guasti

Ricerca errori La tabella indica i possibili errori, le possibili cause e le possibilità di porvi rimedio. Qualora non sia co- munque possibile risolvere il problema, richiedere la consulenza di un tecnico specializzato. m CAUTELA! Spegnere per prima cosa il motore ed estrarre il cavo della candela prima di procedere alle ispezioni e alla messa a punto. m CAUTELA! Se dopo una messa a punto o una riparazione, il mo- tore è stato azionato, ricordarsi che lo scarico e altri componenti risultano caldi. Non toccarli dunque, per evitare ustioni. Avviso importante in caso di riparazione: In caso di restituzione dello strumento per riparazio- ne, tenere presente che lo strumento, per motivi di sicurezza, deve essere rispedito alla stazione di assi- stenza tecnica senza olio né benzina. Guasto Possibile causa Rimedio Funzionamento irrego- lare, forti vibrazioni del dispositivo

• Fissaggio della lama lento

• Controllare il ssaggio della lama

• Sostituire la lama Il motore non funziona

• Leva del freno motore non pre- muta

• Leva dell'acceleratore in posizione errata

• Serbatoio del carburante vuoto

• Premere la leva del freno motore

• Controllare la regolazione

• Sostituire la candela

• Rabboccare con carburante

• Svuotare il serbatoio della benzina e riempirlo con carburante pulito

• Premere il tasto dell'iniettore

• Consultare un servizio clienti autorizzato Il motore funziona in mo- do irregolare

• Filtro dell'aria sporco

• Pulire il ltro dell'aria

• Pulire la candela Il prato si presenta giallo, taglio irregolare

• La lama non è aflata

• L'altezza di taglio è insufciente

• Impostare l'altezza corretta Espulsione dell'erba imprecisa

• Altezza di taglio insufciente

• Cesta di raccolta ostruita

• Svuotare la cesta di raccolta o rimuovere l'ostru- zione

• Pulire le alette di raffreddamento del cilindro e l‘al- loggiamento.

• Sganciare il comando a fune di avvio (17) dal gan- cio. Rilasciare la leva di serraggio rapido (5) e rove- sciare la staffa scorrevole superiore verso il basso. Nel fare questo, assicurarsi di non piegare i coman- di a cavo essibile durante il ribaltamento.

• Avvolgere alcuni strati di cartone ondulato tra la staffa superiore e inferiore e il motore, per evitare sfregamenti.

11. Smaltimento e riciclaggio

dichiara la seguente conformità secondo le direttive e le normative UE per l‘articolo
