MANUALE UTENTE Elina ROBLIN

Le Istruzioni per l'uso si riferiscono ai diversi modelli di questo apparecchio. Pertanto, si potrebbero trovare descrizioni di singole caratteristiche che non appartengono al proprio apparecchio specifico.

INSTALLAZIONE

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).

- Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.

- Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa. Collegare l'aspiratore al condotto dei fumi mediante un tubo con diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.

- Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. caldaie, camini ecc.).

- Se l'aspiratore è utilizzato in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. La

cucina deve avere un'apertura comunicante direttamente con l'esterno per garantire l'afflusso di aria pulita. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla capp

- L'aria non deve essere scaricata attraverso un tubo flessibile utilizzato per l'aspirazione dei fumi da apparecchi alimentati a gas o altri combustibili (non utilizzare con apparecchi che scaricano unicamente l'aria nel locale).

- In caso di danneggiamento del cavo di alimentazione, occorre farlo sostituire dal produttore o dal reparto di assistenza tecnica per evitare qualsiasi rischio.

• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto. Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.
• Usare solo viti e minuteria di tipo idoneo per la cappa.

Avvertenza: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Collegare la cappa all'alimentazione di rete mediante un interruttore bipolare con distanza tra i contatti di almeno 3 mm.
• Questa cappa aspirante può essere utilizzata in combinazione con un piano cottura a gas dotato delle seguenti caratteristiche:
• Potenza massima 12,4 kW

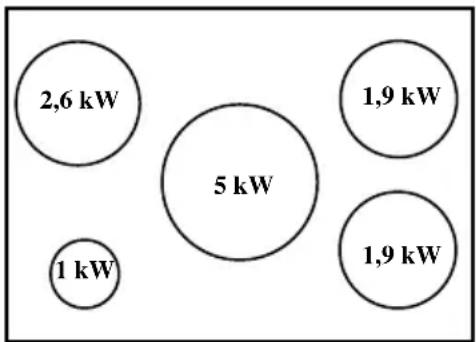

• 5 fuochi come illustrato nella figura

USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori dalla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  • Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costantemente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochi con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Questo apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite da una persona responsabile della loro incolumità.

- “ATTENZIONE: le parti accessibili possono diventare molto calde durante l’uso degli apparecchi di cottura”.

MANUTENZIONE

• Spegnere o scollegare l'apparecchio dalla rete di alimentazione prima di qualunque operazione di pulizia o manutenzione.
• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio).
• I filtri antigrasso devono essere puliti ogni 2 mesi di funzionamento o più frequentemente in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie.
• Il filtro al carbone attivo non è lavabile né è rigenerabile e deve essere sostituito ogni 4 mesi di funzionamento circa o più frequentemente in caso di utilizzo molto intenso.
• "Vi è il rischio di incendio se la pulizia non viene effettuata secondo le istruzioni".
• Pulire la cappa utilizzando un panno umido e un detergente liquido neutro.

Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

12c 7.2 12a 7.3 12b 12a 12b 12c 7.3 12b 12c 7.1 12a 12c 12a 2 12b 12a 3 12e 8 9 12c 12a

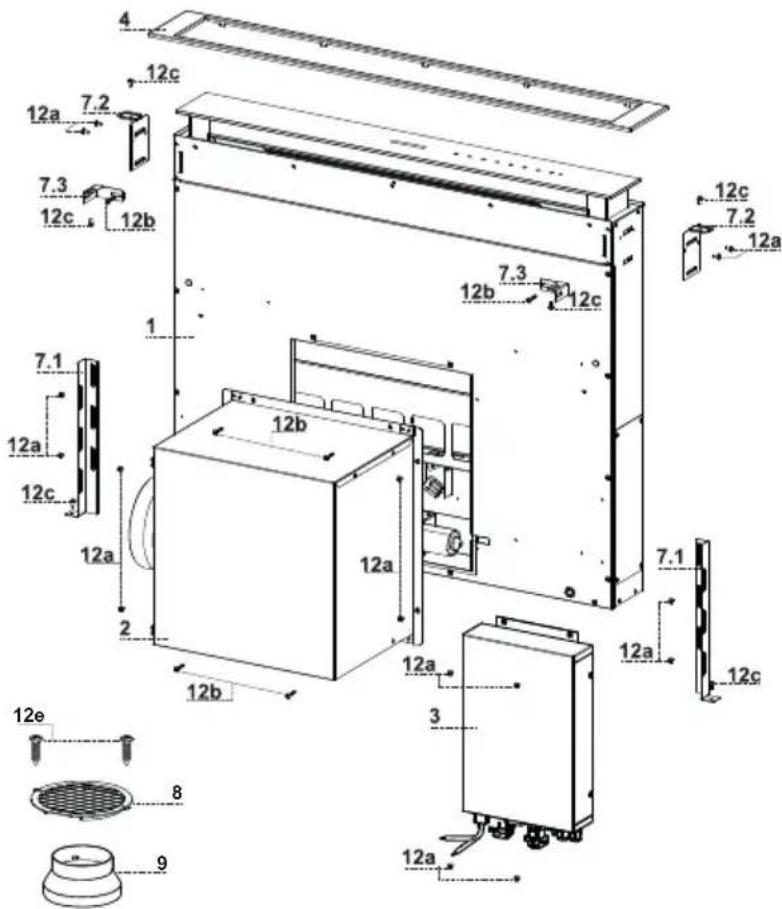

Componenti

Rif.	Q.tà	Componenti di Prodotto
1	1	Corpo Cappa completo di: Comandi, Luce, Filtri
2	1	Gruppo	Motore
3	1	Gruppo	Elettrico
4	1	Cornice	Frontale
8	1	Griglia direzionata uscita aria
9	1	Flangia di Riduzione ø 150-120 mm
Rif.	Q.tà	Componenti di Installazione
7.1	2	Staffa Fissaggio al Fondale
7.2	2	Staffa Fissaggio al Piano
7.3	2	Staffa	Laterale
12a	16	Viti 3,5 x 9,5
12b	6	Viti M4 x 8
12c	6	Viti 4 x 15
12e	2	Viti 2,9 x 9,5
	Q.tà	Documentazione
	1	Libretto Istruzioni

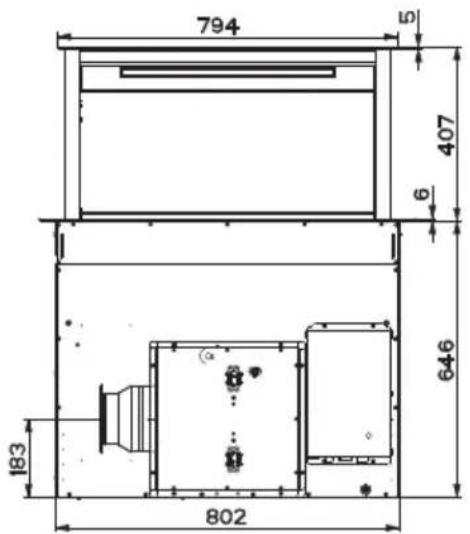

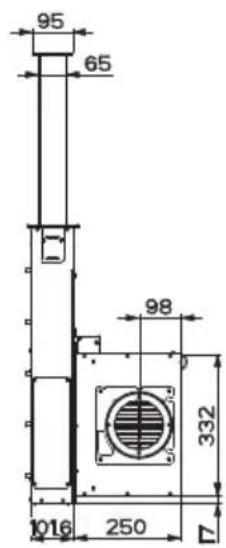

95 794 120 880 332 332 802 250 1016 6 407 6 646

794 L3 407 6 646 183 802

95 65 98 332 1016 250

880 120 332

Questa Cappa è predisposta per essere installata internamente al mobile della cucina in:

• Versione Aspirante: Evacuazione esterna.
• Versione Filtrante: Ricircolo interno.

Sequenza operazioni Installazione

• Foratura Piano e Montaggio Cappa
- Connessioni
• Controllo Funzionale
- Smaltimento Imballi

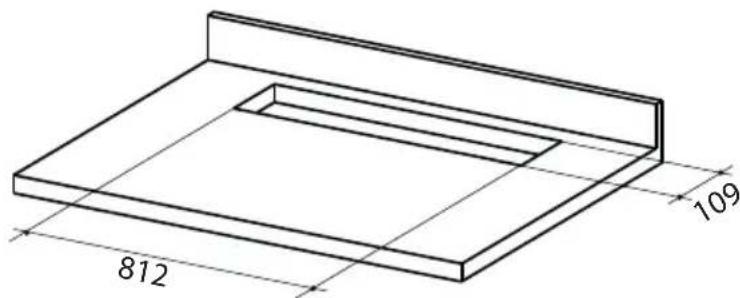

Foratura Piano di supporto

812 109

IMPORTANTE

La distanza minima tra il foro praticato per i piano di cottura e quello per l'apparecchio di aspirazione deve essere di almeno 3-5 cm in funzione della resistenza del materiale utilizzato per il top.

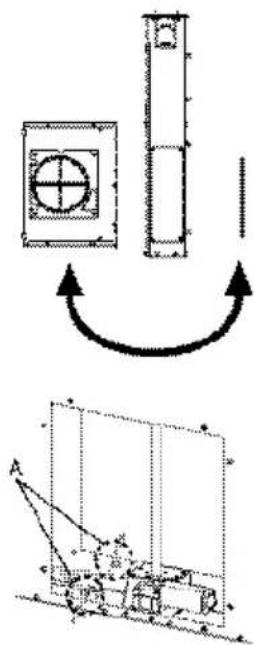

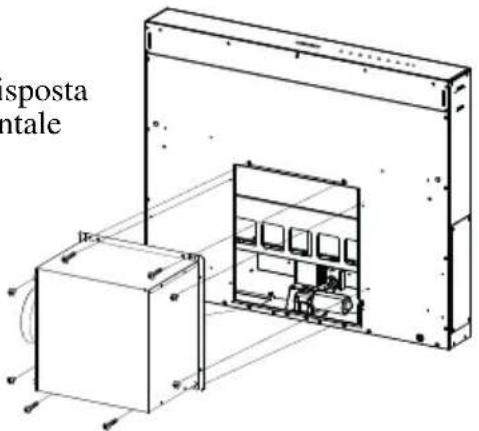

• La Cappa nasce predisposta per il montaggio frontale del Gruppo Motore.

- Se la predisposizione del mobile della cucina è differente e bisogna prevedere il montaggio del Gruppo Motore sul retro, va smontato il Tappo già fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionare anche il Cavo con Passacavo per il collegamento del Motore utilizzando l'asola predisposta su ciascun lato (A).

Prima di continuare va fissato il Gruppo Motore al Corpo Cappa (Vedi paragrafo Fissaggio Gruppo Motore).

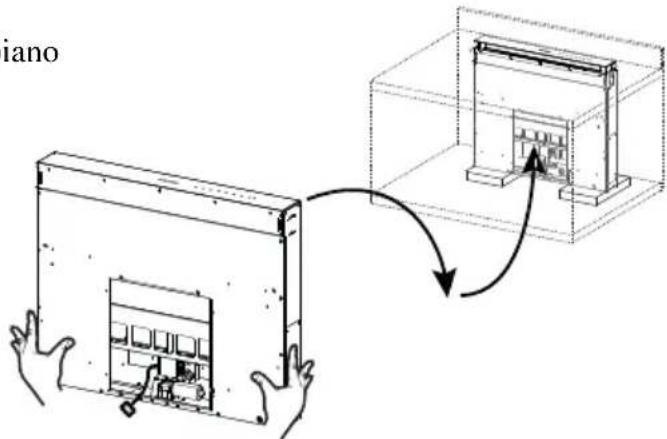

• Infilare il Corpo Cappa da sotto nel piano di supporto precedentemente forato.
• Con l'aiuto di un supporto alzare il Corpo Cappa finché il frontale non fuoriesce dal Piano.

iano

• Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.
• Centrare il Corpo Cappa rispetto all' asola del Piano Cottura.

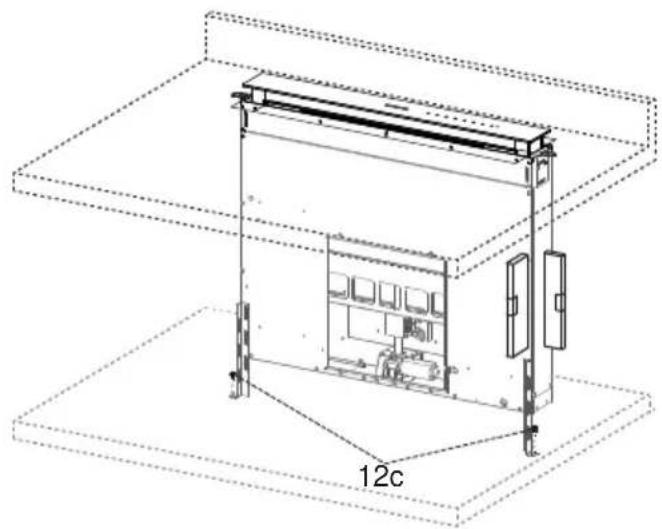

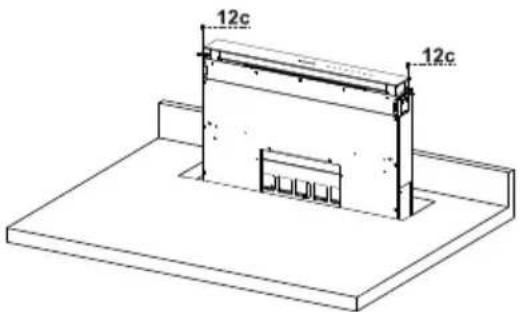

  • Fissare con 2 Viti 12c in dotazione il Corpo Cappa al Piano e togliere i supporti.

7.2 12a 7.2 12a

12c 12c

Attenzione:

Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.

- Infilare le Staffe 7.2, come indicato in figura, nelle apposite asole e fissarle con le Viti 12a in dotazione.

7.2 12a 7.2 12a

• La Cappa nasce predisposta per il montaggio frontale del Gruppo Motore.

disposta ntale

- Se la predisposizione del mobile della cucina è differente e bisogna prevedere il montaggio del Gruppo Motore sul retro, va smontato il Tappo già fissato sul retro del Corpo Cappa e rimontato frontalmente, riposizionare anche il Cavo con Passacavo per il collegamento del Motore utilizzando l'asola predisposta su ciascun lato (A).

• Infilare il Corpo Cappa nel piano cottura precedentemente forato.
• Centrare il Corpo Cappa rispetto all' asola del Piano Cottura.
  • Fissare con 2 Viti 12c in dotazione il Corpo Cappa.

12c 12c

Attenzione:

Se a causa del materiale del piano cottura non fosse possibile avvitare le viti 12c, usare una piccola quantità di silicone per incollare le Staffe 7.2 al piano e lasciare asciugare bene prima di continuare con l'installazione.

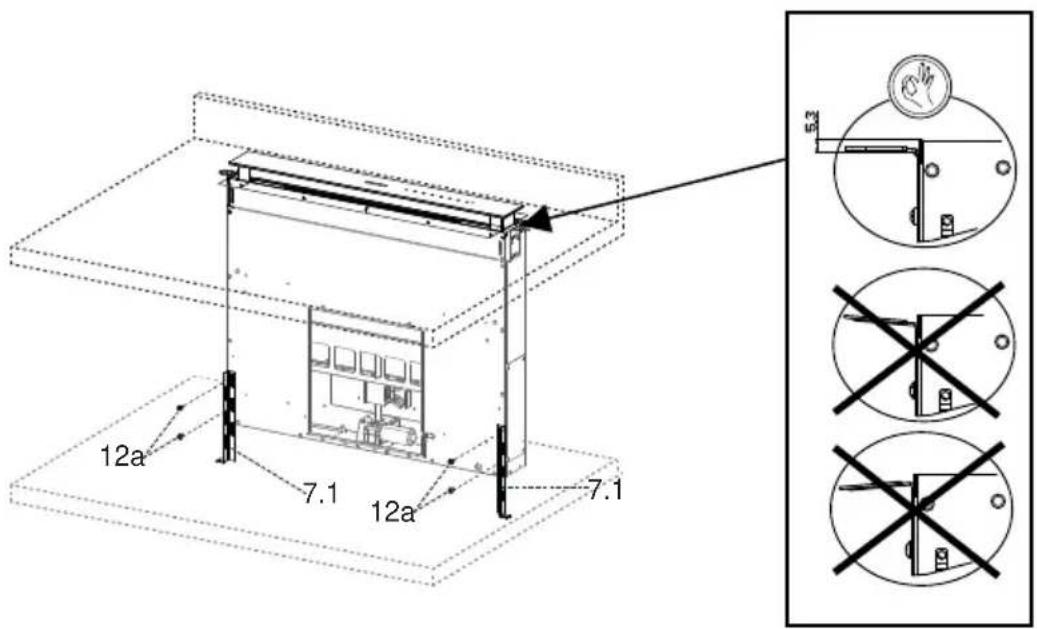

• Fissarle frontalmente le staffe 7.1 al Corpo Cappa con le Viti 12a in dotazione.
- Prima di serrare definitivamente le Staffe effettuare le regolazioni che permetteranno alle staffe di appoggiare sulla base inferiore del piano evitando la deformazione delle staffe superiori 7.2 come indicato in figura.

12a 7.1 12a 7.1 5.3

- Con l'aiuto di una Livella, livellare verticalmente il Corpo Cappa e fissarlo con 2 Viti 12c in dotazione al Piano Inferiore.

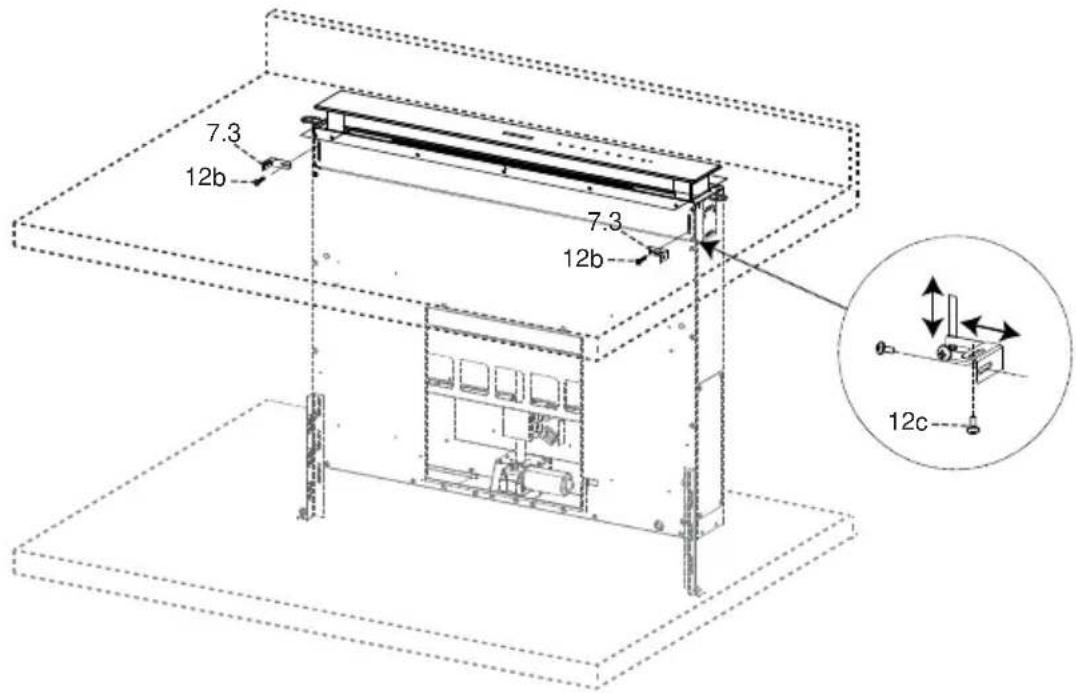

- Avvitare le staffe 7.3 al Corpo Cappa con le Viti 12b in dotazione senza stringerle.

- Avvitare con le Viti 12c in dotazione l'altra parte delle staffe 7.3 o alle pareti laterali del mobile o la parte inferiore del piano cottura.

7.3 12b 7.3 12b 12c

• Fissare definitivamente le Viti 12c e 12b.

• L' installazione del Gruppo Motore (1) in posizione frontale o posteriore va decisa in base alla predisposizione del Mobile da cucina, verificando il giusto posizionamento del Tappo.
- Successivamente, in base a dove è stato ricavato il foro d'uscita dell'aria sul mobile, è possibile ruotare il Gruppo Motore di 90° in 90° al fine di permettere l'uscita dell'aria su tutti e 4 i lati in corrispondenza di quello del Mobile (2).
- Collegare il connettore proveniente dal Corpo Cappa alla connessione del Gruppo Motore.
- Avvitare successivamente il Gruppo Moto-re al Corpo Cappa con le Viti 12a e 12b in dotazione come indicato in figura.

1

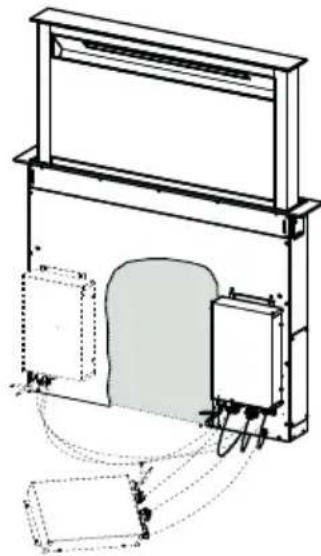

• Collegare i Cavi Elettrici che escono dalla parte destra inferiore del Corpo Cappa ai Connettori sul Gruppo Elettrico.
• Ogni Connettore dei Cavi ha il suo corrispondente sul Gruppo Elettrico, quindi prestare attenzione a non sbagliarsi sui collegamenti.

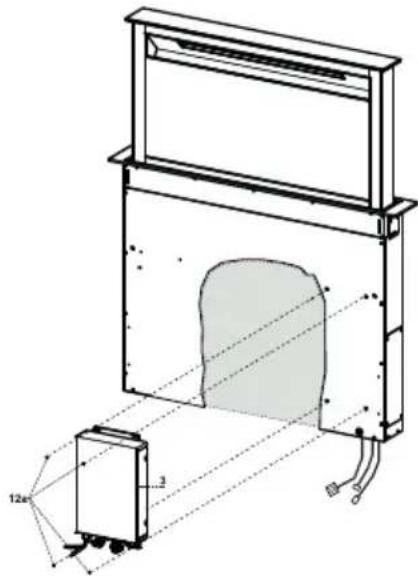

• Fissare il Gruppo Elettrico al Corpo Cappa con le Viti 12a in dotazione.
- La posizione indicata in figura è solo un' opzione, in quanto a necessità può essere montata anche sulla sinistra del Corpo Cappa o addirittura lasciata libera sulla base del mobile qualora non ci fossero impedimenti strutturali o di sicurezza.

⚠ Attenzione.: Non installare il prodotto lasciando la scatola elettrica a contatto con il pavimento.

Connessioni

USCITA ARIA VERSIONE ASPIRANTE

Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120 mm, la cui scelta è lasciata all'installatore.

• Per collegamento con tubo 120 mm, inserire la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Togliere eventuali Filtri Antiodore al Carbone attivo.

Ø 150 9 Ø 120

USCITA ARIA VERSIONE FILTRANTE

• Collegare la Flangia al foro di uscita dell'Aria con un tubo rigido o flessibile di 120 o 150mm .
• Per collegamento con tubo ø 120, inserire la Flangia di riduzione 9 sull'uscita del corpo cappa.
• Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
• Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
  • Assicurarsi della presenza dei Filtri antiodore al Carbone attivo (Vedi paragrafo Manutenzione Filtri al Carbone Attivo).

CONNESSIONE ELETTRICA

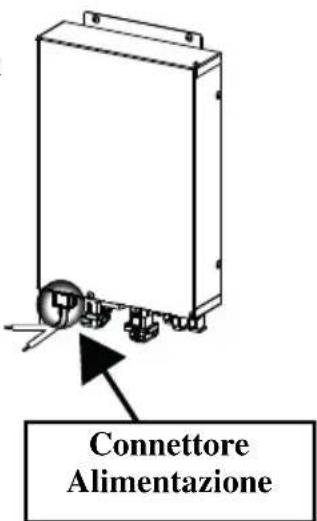

- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con apertura dei contatti di almeno 3 mm.

Connettore Alimentazione

Montaggio Frontale

• Alzare il Corpo Mobile della Cappa (Vedi paragrafo Uso) soltanto di qualche centimetro.
• Per bloccare il movimento è sufficiente fare una pressione verso il basso sul Corpo Mobile che si stà alzando.

Attenzione: Mai bloccare l'Anta scorrevole durante le fasi di apertura o chiusura, tranne che nella fase per il montaggio della cornice.

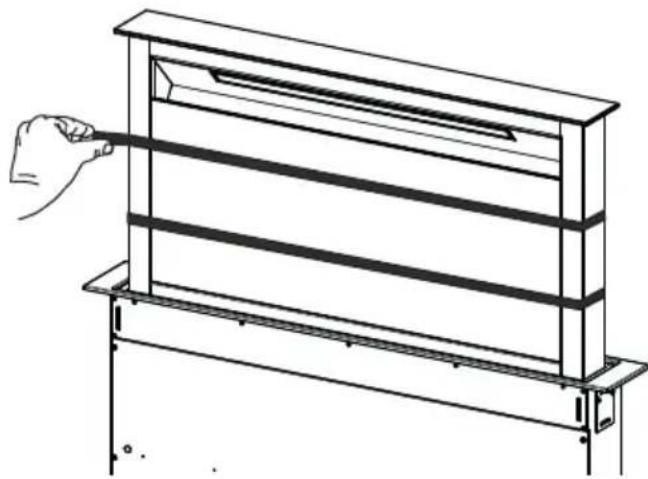

- Rimuovere le protezioni in spugna dagli angoli del Vetro.

- Prendere la Cornice Frontale ed infilarla dall'alto facendo attenzione che le sue linguette si inseriscano nelle asole predisposte sulla Cappa e farlo scorrere verso sinistra.

Attenzione..: Tutte le linguette devono essere inserite.

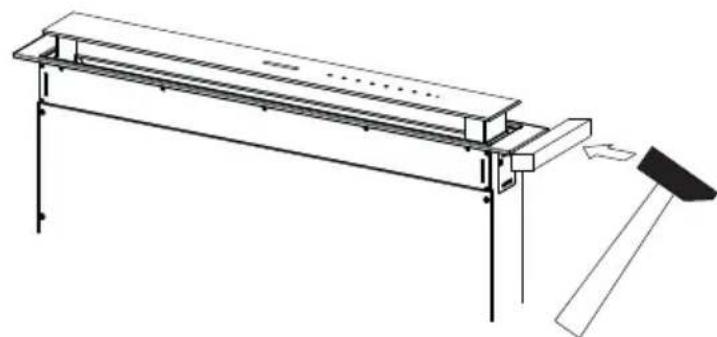

- Battere sulla Cornice Frontale da Destra verso Sinistra con l'aiuto di un arnese (Martello) fino a battuta. Per non rovinarla si può usare un elemento (pezzo di legno a misura) tra il martello e la Cornice Frontale.

- Fare riferimento al Paragrafo Uso per riportare il Corpo Mobile in posizione Standard.

Attenzione...: Maneggiare con cura

- Aprire l'Anta della Cappa (Ve-di Paragrafo Uso).

- Togliere le 2 strisce di nastro adesivo che assicurano il pannello solo durante il trasporto.

Tasto	Funzione Tasto Led
A Il tasto Funziona solo ad Anta Aperta.
		Pressione Breve = Accende/Specgne leLucialla massima intensità.
		Pressione di 2 Secondi = Accende/Specgne leLucidi Cortesia.
B Funziona solo ad Anta Aperta.Pressione breve = Attiva/Disattiva ilDelay, lo spegnimento automatico ritardato di 30', del Motore e dell'Impianto di Illuminazione da qualsiasi Velocità. Si disattiva premendo il medesimo tasto, spegnendo il motore o chiudendo l'anta.		Acceso Tasto Led B+ il Tasto della Velocità impostata.
		Funziona sia ad Anta Chiusa che Aperta.Pressione di 2 Secondi = Con l'allarme filtri in corso si effettua ilResetdell' Allarme Filtri, tutti i led lampeggiano 3 volte. Tali segnalazioni sono visibili solo a motore spento.
C Funziona solo ad Anta Aperta.Pressione breve = Attiva laquarta velocità.		Tasto Led Fisso
		Funziona solo ad Anta Aperta.Pressione di 2 Secondi = Abilita/Disabilita la velocitàIntensiva.Tale velocità è temporizzata a 6 minuti. Al termine del tempo il sistema ritorna alla velocità precedentemente impostata.Si disattiva premendo il medesimo tasto, spegnendo il motore o chiudendo l'anta.
D Funziona solo ad Anta Aperta.Attiva la terza velocità.		Tasto Led Fisso
	Funziona solo ad Anta ApertaAttiva/Disattiva la seconda velocità.	Tasto Led FissoE
	Funziona sia ad Anta Chiusa che Aperta con Motore + Luci = Off.Pressione di 4 Secondi = Abilita/disabilita ilBlocco Tastiera.	Tutti i Tasti Led lampeggiano 2 volte. Durante il Blocco i Tasti Led si accendono con una sequenza.
F Funziona solo ad Anta Aperta.Pressione breve = Attiva/Disattiva la prima velocità.		Tasto Led Fisso
		Anta Aperta o ChiusaPressione di 2 Secondi = Abilita/Disabilita l'Allarme Filtri alCarbone Attivocon Motore Spento e senza Allarmi Filtri in corso.
G Anta ApertaPressione Breve =Spegne il Motore		Spegnimento del Tasto Led
		Anta Aperta o ChiusaPressione di 2 Secondi con Motore e Luci Off = Abilita/Disabilita ilTelecomando.
H	Anta Aperta =Chiude l'Anta+ Luci e Motore OffAnta Chiusa = Apre l'Anta+ Luci e Motore On.Attenzione: Se l' Anta per qualche motivo è parzialmente aperta, premendo il Tasto finirà il suo ciclo o di apertura o di chiusura.

Questo apparecchio può essere comandato per mezzo di un telecomando, alimentato con pile alcaline zincocarbone da 1,5 V del tipo standard LR03-AAA (non incluse).

- Non riporre il telecomando in prossimità di fonti di calore.

- Non disperdere le pile nell'ambiente, depositarle negli appositi contenitori.

Attenzione...: Il ricevitore del Telecomando inizialmente è disattivato, per attivarlo vedi paragrafo Uso.

	Motore	Anta Chiusa:Apre l’ Anta, accende il Motore alla prima velocità e le Luci alla massima intensità.
		Anta Aperta:Pressione breve: On / Off MotorePremuto per 2 secondi: Chiude l’Anta e Motore + Luci = Off
-		Solo ad Anta Aperta:Decrementa la velocità di esercizio ad ogni pressione.
+		Solo ad Anta Aperta:Incrementa la velocità di esercizio ad ogni pressione.
i	Intensiva	Solo ad Anta Aperta:Attiva la funzione Intensiva
∅	Delay	Solo ad Anta Aperta:Attiva la funzione Delay
	Luce	Solo ad Anta Aperta:Pressione breve: On / Off LuciPremuto per 2 secondi: On / Off Luci di Cortesia

Pulizia dei Comfort Panel

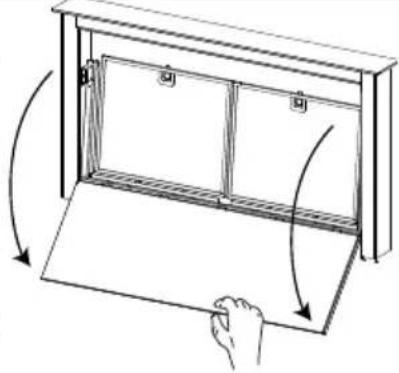

• Aprire il Comfort Panel tirandolo per la parte superiore.
• Sganciare il pannello dal corpo cappa.
• Il comfort panel non va assolutamente lavato in lavastoviglie.
• Pulirlo esternamente con un panno umido e detersivo liquido neutro.
• Pulirlo anche internamente utilizzando un panno umido e detergente neutro; non utilizzare panni o spugne bagnate, né getti d'acqua; non utilizzare sostanze abrasive.
• Ad operazione ultimata riagganciare il pannello al corpo cappa e richiuderlo.

Filtri antigrasso metallici

Sono lavabili anche in lavastoviglie, e necessitano di essere lavati quando si accende il tasto B o almeno ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto B per 2 secondi.

Pulizia Filtri

• Aprire l'anta (Vedi paragrafo Uso).
• Aprire il Comfort Panel tirandoli.
- Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli. (Un'eventuale cambiamento del colore della superficie del filtro, che potrebbe verificarsi nel tempo, non pregiudica assolutamente l'efficienza dello stesso.)
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.
• Richiudere il Comfort Panel.

Lavabile anche in lavastoviglie va pulito quando lampeggia il tasto B o almeno ogni 4 mesi o più frequentemente, per un uso particolarmente intenso, garantendo il funzionamento fino ad un massimo di 5 lavaggi prima della sostituzione. La segnalazione di Allarme, se preventivamente attivata, si verifica solo quando è azionato il Motore di aspirazione.

Attivazione del segnale di allarme

• Nelle Cappe in Versione Filtrante, la segnalazione di Allarme saturazione Filtri va attivata al momento dell'installazione o successivamente.
• Spegnere le Luci e il Motore di aspirazione.
• Premere il Tasto F per 2 secondi:
• 2 lampeggi Tasto Led B - Allarme saturazione Filtro Carbone attivo ATTIVATO.
• 1 lampeggio Tasto Led B - Allarme saturazione Filtro al Carbone attivo DISATTIVATO.

SOSTITUZIONE FILTRO ANTIODORE AL CARBONE ATTIVO

Reset del segnale di allarme

• Spegnere le Luci e il Motore di aspirazione.
• Premere il tasto B per 2 secondi.

Sostituzione Filtro

• Togliere il comfort panel.
• Togliere i Filtri antigrasso metallici.
• Rimuovere i ferma filtro metallici dal Filtro Antigrasso e procedere alla pulizia del Filtro antiodore al Carbone attivo saturo.
• Rimontare il Filtro antiodore al Carbone attivo pulito riagganciandolo coi ferma filtro metallici al Filtro Antigrasso.
• Rimontare i Filtri antigrasso metallici.
• Richiudere il comfort panel.

Illuminazione

- Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").

GARANZIA COMMERCIALE E SERVIZIO DI ASSISTENZA

GARANZIA COMMERCIALE

La garanzia commerciale fornita dalla società FRANKE FRANCE SAS per i prodotti di marca ROBLIN è limitata ai professionisti della distribuzione. È applicabile alla Francia continentale, alla Corsica e ai DOM-TOM.

La garanzia commerciale è una garanzia di 2 anni sui pezzi (escluse spese di manodopera e spostamento). Essa si applica a decorrere dalla data di fatturazione dell'apparecchio al consumatore, sempre che tale data ricada nei 12 mesi successivi alla data di vendita da ROBLIN al Cliente.

Al fine di soddisfare il consumatore in ogni intervento di servizio di assistenza, il Cliente si impegna a orientare il consumatore verso il servizio predisposto da ROBLIN per organizzare la presa in carico nei tempi più rapidi. Il servizio di assistenza è contattabile al numero seguente: 04 88 78 59 93.

Gli elementi da comunicare al servizio di assistenza ROBLIN sono:

• Una descrizione del guasto constatato
• Il riferimento commerciale del prodotto nonché il suo numero di serie
• La copia della fattura di acquisto del consumatore, unita ai suoi recapiti.

Questa garanzia si applica a tutti i problemi tecnici o funzionali. Sono esclusi dalla garanzia commerciale:

• I guasti riguardanti gli accessori o i pezzi consumabili (filtri, lampade...),
• I danni, guasti e difetti imputabili a cause di origine esterna,
• I danni dovuti alla corrosione, a cattivo collegamento o alimentazione elettrica,
• I danni dovuti al mancato rispetto delle istruzioni fornite da ROBLIN (installazione, montaggio...),
• I guasti risultanti dalla modifica della costruzione e delle caratteristiche dell'apparecchio di marca ROBLIN,
• I guasti e i danni derivanti dall'utilizzazione di pezzi di ricambio non conformi a quelli forniti originariamente da ROBLIN, oppure derivanti da difetto di manutenzione,
• I guasti risultanti da un uso professionale o commerciale degli apparecchi.

DISPONIBILITÀ DEI PEZZI DI RICAMBIO

In applicazione dell'articolo R 111-3 del Codice del consumo, per i prodotti immessi sul mercato dopo il 1º marzo 2015, ROBLIN garantisce la disponibilità dei pezzi di ricambio indispensabili all'utilizzazione dei suoi Prodotti per una durata di 10 anni a decorrere dalla data di acquisto del prodotto da parte del consumatore, facendo fede la fattura, sempre che la data di acquisto ricada nei 12 mesi successivi alla data di vendita da ROBLIN al Cliente.
