Tipo di prodotto	Proiettore LED portatile
Marca	Brennenstuhl
Modello	JARO 7003 CM
Categoria	Lampada
Alimentazione	100-130 V~, 50/60 Hz
Potenza nominale	80 W
Corrente max.	0,5 A
Fattore di potenza	>0,9
Grado di protezione	IP65
Spina di alimentazione	CEE
Dimensioni (L x l x H)	402 x 204 x 340 mm
Peso	4,68 kg
Dimensioni del coperchio di protezione	248,8 x 171,8 x 5 mm
Superficie di proiezione massima	1400 cm²
Sorgente luminosa	LED non sostituibile
Utilizzo	Interno ed esterno
Pulizia	Panno asciutto o leggermente umido, senza solventi
Manutenzione	Sostituire l'intera lampada a fine vita
Sicurezza	Obbligatoria la messa a terra; non guardare direttamente il fascio; verificare l'assenza di danni prima dell'uso
Norme	Direttiva europea 2012/19/UE (RAEE)
Produttore	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Domande frequenti - JARO 7003 CM BRENNENSTUHL

Qual è la tensione di alimentazione del JARO 7003 CM?

La tensione nominale è di 100-130 V~ (modelli 110 V). Non collegare a una presa 230 V.

Il proiettore JARO 7003 CM viene fornito con un piedistallo telescopico?

No, solo i modelli con la dicitura 'T' (es: JARO 7000 T) includono un piedistallo telescopico. Il JARO 7003 CM è un proiettore senza piedistallo, da posizionare su una superficie piana e asciutta.

Posso utilizzare questo proiettore all'esterno?

Sì, ha un grado di protezione IP65, che lo rende resistente ai getti d'acqua e adatto per uso esterno.

Come pulire il proiettore?

Utilizzare un panno asciutto o leggermente umido. Non utilizzare mai solventi, prodotti abrasivi o detergenti aggressivi.

Posso sostituire la lampadina LED?

No, la sorgente luminosa non è sostituibile. A fine vita, sostituire l'intero proiettore.

Come installare il proiettore su un piedistallo telescopico (per i modelli compatibili)?

Allentare la vite di fissaggio (C), aprire i piedi, quindi stringere (C). Posizionare il fissaggio del piede tra le due frecce sul tubo. Fissare il proiettore con la vite (A) sulla filettatura nella parte superiore del tubo. Regolare l'altezza con gli anelli di serraggio (B).

Cosa fare se il cavo di alimentazione è danneggiato?

Il cavo esterno non può essere sostituito. Se il cavo è danneggiato, la lampada deve essere smaltita e sostituita. È possibile contattare il produttore o un servizio autorizzato.

Devo collegare il proiettore a terra?

Sì, è imperativo collegare il proiettore a terra secondo le norme vigenti per evitare rischi di elettrocuzione.

Cosa fare se il vetro di protezione è danneggiato?

Sostituire il vetro con un ricambio originale Brennenstuhl prima di qualsiasi utilizzo. Non utilizzare il proiettore senza vetro integro.

Come smaltire questo proiettore a fine vita?

Non gettarlo nei rifiuti domestici. Secondo la direttiva 2012/19/UE, depositarlo in un punto di raccolta per rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

MANUALE UTENTE JARO 7003 CM BRENNENSTUHL

Istruzioni per l'uso Faretto LED mobile / Faretto LED con treppiede

JARO

Attenzione: si prega di leggere attendamente le presenti istruzioni per l'uso prima di utilizzare il faretto e di conservarle con cura!

DATI TECHNICI

Classe di protezione: I

Grado di protezione: IP 65

Versioni tensione nominale 230V .. 220 - 240V 50 / 60Hz

Versioni tensione nominale 110 V: 100 - 130V 50 / 60Hz

Cavo di collegamento: H07RN-F 3G1,0

Fattore di potenza: vedi tabella (pagea 2)

Questo caretto LED è idoneo ai fini dell'illuminazione in ambienti interni ed esterni.

UTILIZZO

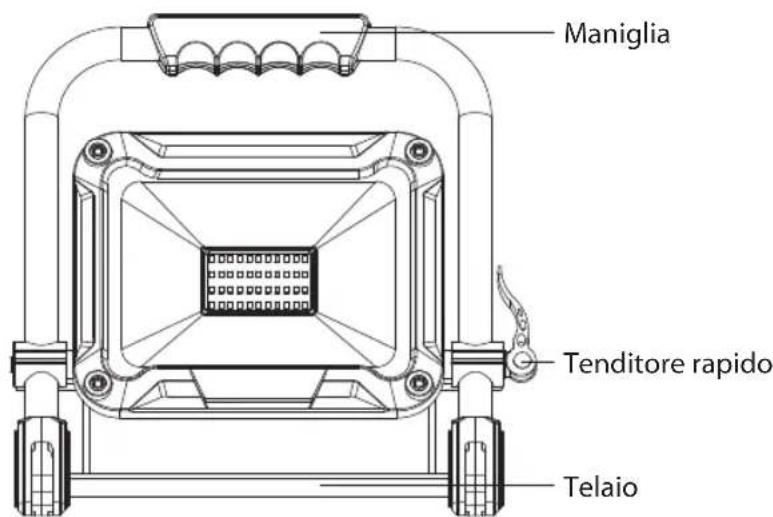

Collocare il faretto su una superficie asciutta e piana. É possibile regolare l'inclinazione del faretto. Per farlo, allentare il tenditore rapido laterale, ruotare la testa della lampada nella posizione desiderata e riserrare saldamente il tenditore rapido.

UTILIZZO

FARETTO LED CON TREPPIEDE

Il saretto con la denominazione del tipo "T" viene fornito con il treppiede.

Si prega di assicurarsi assolutamente che il treppiede sia stabile e il faretto sia stato montato saldamente.

Treppiede per faretto singolo 20 W: estraibile da 75 cm forn a 160 cm
Treppiede per faretto singolo 30/50 W: estraibile da 86 cm forn a 152 cm
Treppiede per faretto doppio 2 x 20 W: estraibile da 82 cm forn a 142 cm

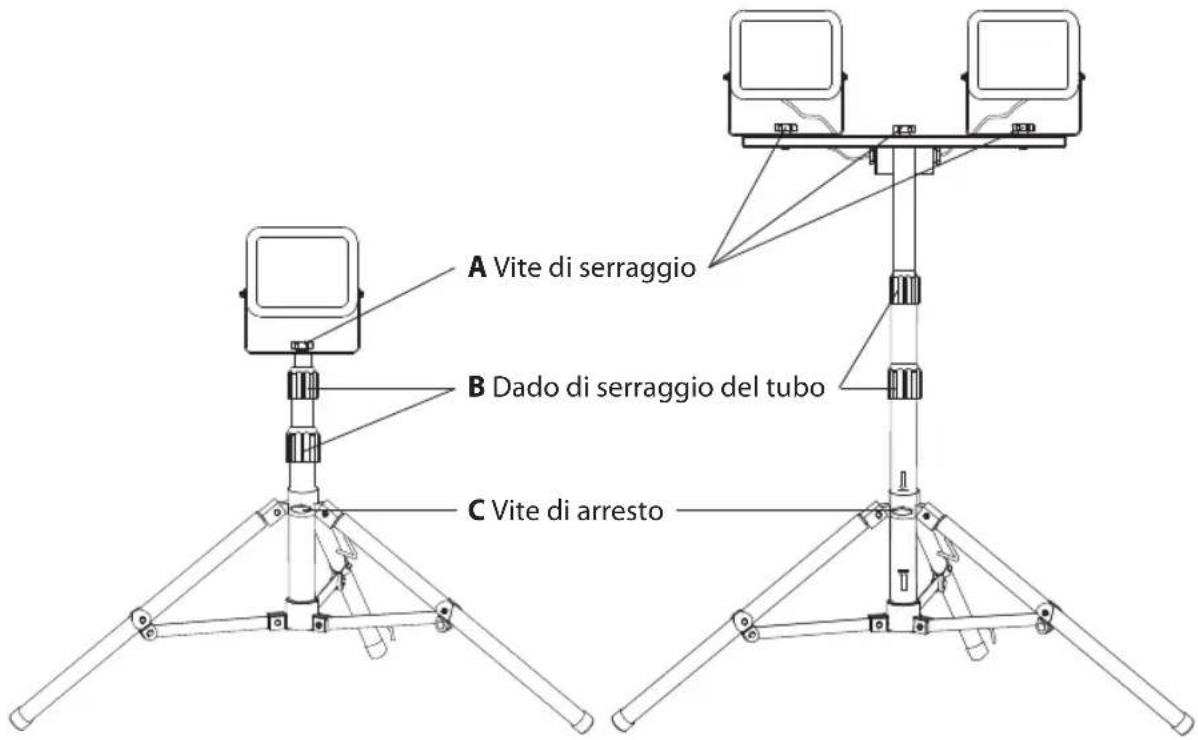

MONTAGGIO DEL FARETTO LED SUL TREPPIEDE

Allentare la vite di arresto (C). Aprire completamente i piedini di appoggio. Riavvitare infine la vite di arresto (C).

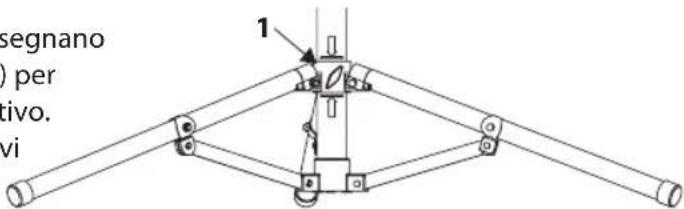

Sul tubo si trovano due frece che contrassegnano la zona in cui si deve trovare il supporto (1) per garantire una sufficiente stabilità dello stativo. Accertarsi, quindi, che il supporto (1) si trovi nella zona compresa tra le frece.

Fissare il faretto LED al treppiede con l'ausilio della vite di serraggio (A)tramite il foro centrale del morsetto di serraggio.

Per modificare l'altezza del treppiede, allentare i dadi di serraggio del tubo (B). Estrarre il treppiede fino a raggiungere l'altezza desiderata e riavvitare i dadi di serraggio del tubo (B).

AVVERTENZE PER LA SICUREZZA

1. Prima di anni uso verificare che il faretto e il cavo di collegamento elettrico non siano danneggiati. Non utilizzare mai il faretto qualora si riscontrino danneggiamenti. Attenzione! Un faretto o un cavo di collegamento elettrico danneggiati comportano un pericolo di morte per scossa elettrica!

2. Il cavo flessibile esterno di但这a lampada non pue essere sostuito; qualora sa dannegggiato, la lampada delve essere rottamata.
   2.1. Valido per articoli JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Per evitare eventuali pericoli, un cavo esterno flessibile danneggiato di questa lampada delve essere sostituito esclusivamente dal fabbricante, dal suo agente servizio o da un esparto equiparabile.

3. É necessario eseguire la messa a terra del faretto in modo conforme.
4. Non è possibile utilizzare il faretto alla aver debitamente installato tutti gli anelli di tenuta.
5. I saretti LED sono extremamente luminosi. Si prega di non guardare mai direttamente nel flusso di luce.
6. Se la copertura protettiva è rottta,essa devese essere sostituita con una copertura protettiva originale Brennenstuhl prima di proseguire con l'utilizzo del faretto.

1. Assicurarsi che il faretto sia posizionato in modo sicuro e stabile.
   Verificare che il cavo non sia schiacciato o danneggiato da altri elementi.
2. Tenere il faretto lontano alla portata dei bambini. I bambini non sono in grado di valutare il pericolo derivante dalle scosse elettriche.

MANUTENZIONE

La fonte luminosa di esta lampada non è sostituibile; al termine della vita della fonte luminosa è necessario sostituire l'intera lampada.

PULIZIA

Non utilizzato solventi, detergenti abrasivi o simili. Per la pulizia utilizzato solo un panno asciutto o leggermente umido.

SMALTIMENTO

Smaltire gli elettrodomestici nel rispetto dell'ambiente! Non gettare gli elettrodomestici tra i rifuti domestici!

Ai sensi della direttiva europea 2012/19/UE concennte i rifuti di apparecchiature elettriche ed elettroniche, è necessario effettuare la raccolta differenziata degli elettrodomestici usati e sottomporli ad uno smaltimento ecocompatibile.

Contattare la propria amministrazione comunale o città per maggiori informazioni riguardo lo smaltimento di apparecchi non più utilizzabili.

DICHIARAZIONE DI CONFORMITA

La dichiarazione di conformità è depositata presso il produttore.
