Produkttyp	Tragbarer LED-Strahler
Marke	Brennenstuhl
Modell	JARO 7003 CM
Kategorie	Lampe
Stromversorgung	100-130 V~, 50/60 Hz
Nennleistung	80 W
Max. Strom	0,5 A
Leistungsfaktor	>0,9
Schutzart	IP65
Netzstecker	CEE
Abmessungen (L x B x H)	402 x 204 x 340 mm
Gewicht	4,68 kg
Abmessungen der Schutzabdeckung	248,8 x 171,8 x 5 mm
Maximale Projektionsfläche	1400 cm²
Lichtquelle	LED nicht austauschbar
Verwendung	Innen- und Außenbereich
Reinigung	Trockenes oder leicht feuchtes Tuch, lösungsmittelfrei
Wartung	Die gesamte Lampe am Ende ihrer Lebensdauer ersetzen
Sicherheit	Erdung erforderlich; nicht direkt in den Strahl blicken; vor Gebrauch auf Schäden prüfen
Normen	EU-Richtlinie 2012/19/EU (WEEE)
Hersteller	H. Brennenstuhl S.A.S., 4 rue de Bruxelles, F-67170 Bernolsheim

Häufig gestellte Fragen - JARO 7003 CM BRENNENSTUHL

Welche Versorgungsspannung hat der JARO 7003 CM?

Die Nennspannung beträgt 100-130 V~ (110-V-Modelle). Nicht an eine 230-V-Steckdose anschließen.

Wird der Strahler JARO 7003 CM mit einem Teleskopstativ geliefert?

Nein, nur Modelle mit der Kennzeichnung 'T' (z.B. JARO 7000 T) sind mit einem Teleskopstativ ausgestattet. Der JARO 7003 CM ist ein Strahler ohne Stativ und muss auf einer ebenen, trockenen Oberfläche platziert werden.

Kann ich diesen Strahler im Außenbereich verwenden?

Ja, er hat die Schutzart IP65, was ihn spritzwassergeschützt und für den Außeneinsatz geeignet macht.

Wie reinige ich den Strahler?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Verwenden Sie niemals Lösungsmittel, Scheuermittel oder aggressive Reinigungsmittel.

Kann ich die LED-Leuchtmittel ersetzen?

Nein, die Lichtquelle ist nicht austauschbar. Am Ende ihrer Lebensdauer ersetzen Sie den gesamten Strahler.

Wie montiere ich den Strahler auf einem Teleskopstativ (für kompatible Modelle)?

Lösen Sie die Befestigungsschraube (C), klappen Sie die Füße aus, dann ziehen Sie (C) wieder fest. Setzen Sie die Stativhalterung zwischen die beiden Pfeile auf dem Rohr. Befestigen Sie den Strahler mit der Schraube (A) auf dem Gewinde am oberen Ende des Rohrs. Stellen Sie die Höhe mit den Klemmringen (B) ein.

Was tun, wenn das Netzkabel beschädigt ist?

Das externe Kabel kann nicht ersetzt werden. Ist das Kabel beschädigt, muss die Lampe entsorgt und ersetzt werden. Sie können den Hersteller oder einen autorisierten Service kontaktieren.

Muss ich den Strahler erden?

Ja, es ist zwingend erforderlich, den Strahler zu erden gemäß den geltenden Normen, um Stromschlaggefahr zu vermeiden.

Was tun, wenn die Schutzscheibe beschädigt ist?

Ersetzen Sie die Scheibe durch ein Original-Brennenstuhl-Ersatzteil vor der Verwendung. Verwenden Sie den Strahler nicht ohne intakte Scheibe.

Wie entsorge ich diesen Strahler am Ende seiner Lebensdauer?

Werfen Sie ihn nicht in den Hausmüll. Gemäß der Richtlinie 2012/19/EU geben Sie ihn an einer Sammelstelle für Elektro- und Elektronik-Altgeräte (WEEE) ab.

BEDIENUNGSANLEITUNG JARO 7003 CM BRENNENSTUHL

DE Bedienungsanleitung Mobiler LED Strahler / Stativ LED Strahler JARO

Achtung: Lesen Sie vor dem Gebrauch des Strahlers diese Gebrauchsanweisungitte aufmerksam durch und bewahren Sie sie anschlieBend gut auf!

TECHNISCHE DATEN

Schutzklasse:

Schutzart: IP 65

Nennspannung 230 V Versionen: 220 - 240V 50 / 60Hz

Nennspannung 110 V Versionen: 100 - 130V 50 / 60Hz

Anschlussleitung: H07RN-F 3G1,0

Leistungsfaktor: siehe Tabelle (Seite 2)

These LED-Strahler sind für Beleuchungszwecke im Innen- und Außenbereich geeignet.

BEDIENUNG

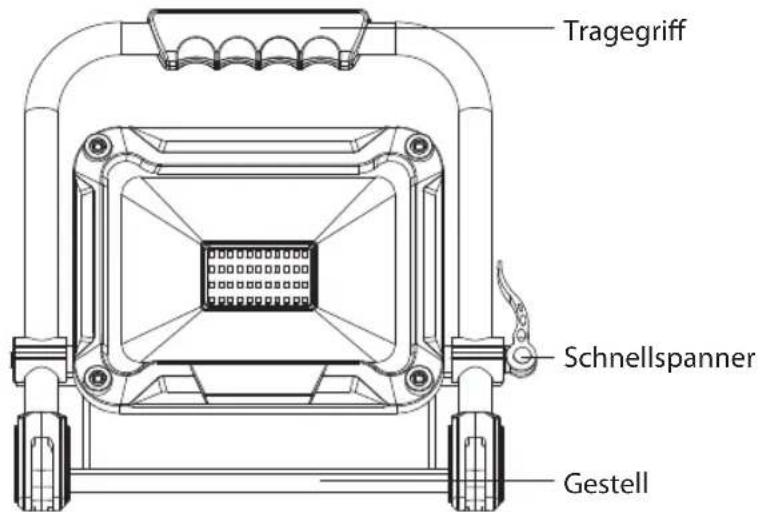

Stellen Sie den Strahler auf eine trockene, ebene Fläche. Der Neigungswinkel des Strahlers lassst sich einstellen. Dazu den seitlichen Schnellspanner losen, den Leuchtenkopf in die gewünschte Position drehen und den Schnellspanner dann wieder festziehen.

BEDIENUNG

STATIV LED STRAHLER

Die Strahler mit der Typbezeichnung "T" werden mit Stativ gefeliefert.

Achten Sie damit unbedingt auf eine ausreichende Standfestigkeit des Stativs und eine feste Montage des Strahlers.

Stativ für Einzelstrahler 20 W: ausziehbar von 75 cm bis 160 cm
Stativ für Einzelstrahler 30/50 W: ausziehbar von 86 cm bis 152 cm
Stativ für Doppelstrahler 2 x 20 W: ausziehbar von 82 cm bis 142 cm

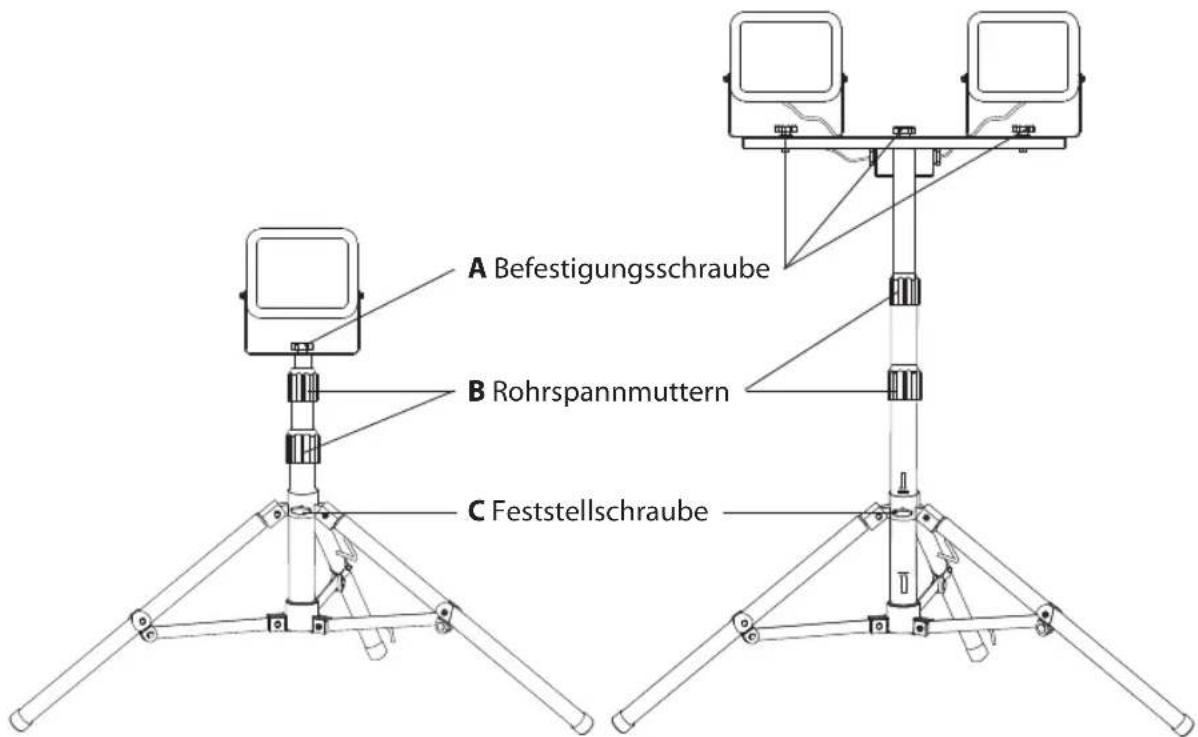

MONTAGE DES LED STRAHLERS AUF DEM STATIV

Feststellschraube (C) losen. Die Standfuße vollständig ausklappen. Anschließend die Feststellschraube (C) wieder anziehen.

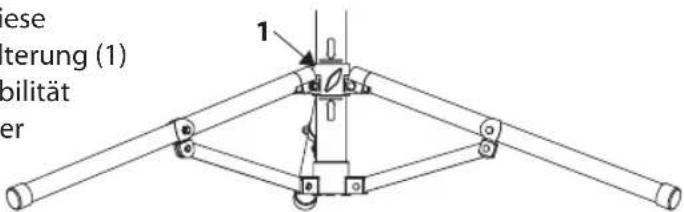

Auf dem Rohr befinden sich zwei Pfeile. Diese markieren den Bereich, wo sich die Fußhalterung (1) befinden muss, um eine ausreichende Stätigkeit des Stativs sicherzustellen. Stellen Sie daher sicher, dass sich die Fußhalterung (1) im Bereich zwischen den Pfeilen befindet.

Den LED-Strahler mit Hilfe der Befestigungsschraube (A) am mittleren Loch des Befestigungsbügels auf dem Stativ befestigen.

Um die Stativhöhe zu ändern, lösen Sie die Rohrspannmutter (B). Das Stativ bis zur gewünschten Höhe ausziehen und die Rohrspannmuttern (B) wieder anziehen.

SICHERHEITSHINWEISE

1. Überprüfen Sie vor jedem Gebrauch den Strahler und die Netzanschlussleitung auf etwaige Beschädigungen. Benutzen Sie ihren Strahler niemals, wenn Sie irgendwelche Beschädigungen feststellen. Vorsicht! Ein beschädigter Strahler oder eine beschädigte Netzanschlussleitung bei Lebensgefahr durch elektrischen Schlag!

2. Die äußere flexible Leitung dieser Leuchte kann nicht ausgetauscht werden; falls die Leitung beschädigt ist, muss die Leuchte verschrottet werden.
   2.1. Gültig für Artikel JARO 7000 M / JARO 7003 M / JARO 7003 CM / JARO 7002 M / JARO 7012 M. Wenn die Netzanschlussleitung these Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

3. Der Strahler muss ordnungsgemäß geerdet werden.
4. Der Strahlerarf ohne alle ordnungsgemäß angebrachten Dichtungsringe nicht benutzt werden!
5. LED-Strahler sind extrem hell.itte niemals direkt in das Licht schauen.
6. Eine zerstörte Schutzabdeckung muss vor weiterer Benutzung des Strahlers durch eine Original Brennenstuhl Schutzabdeckung ersetzt werden.

1. Stellen Sie sicher, dass der Strahler einen sicheren und stabilen Stand hat.
   Achten Sie darauf, dass das Kabel nicht gequetscht oder anderweitig beschädigt wird.
2. Halten Sie Kinder von dem Strahler fern. Kinder konnen die Gefahr durch den elektrischen Strom nicht einschätzen.

WARTUNG

Die Lichtquelle dieser Leuche ist nicht ersetzbar; wenn die Lichtquelle ihr Lebensdauerende erreicht hat, ist die gesamte Leuche zu ersetzen.

REINIGUNG

Verwenden Sie keine Lösungsmittel, atzende Reinigungsmittel oder ähnlich. Benutzen Sie zur Reinigung nur ein trockenes oder leicht angefeuchtetes Tuch.

ENTSORGUNG

Elektrogeräte umweltgerecht entsorgen! Elektrogeräte gehören nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU über Elektro- und Elektronikaltgeräte müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführrt werden.

Möglichkeiten zur Entsorgung des ausgedienten Geräts erfahren Sie bei ihrer Gemeinde-oder Stadtverwaltung.

KONFORMITÄTSERKLÄRUNG

Die Konformitätserklung ist beim Hersteller hinterlegt.

Adressen

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Operating Instructions Mobile LED Light / Tripod LED Light

JARO

Hugo Brennenstuhl GmbH & Co. KG

Seestraße 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubinga

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Bruksanvisning

MobilLED-strålkastare/ LED-strålkastare med stativ

JARO

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

GR OdeltaXpnoKivntoc npofoaç LED / Ppofoaac oε tpiioso LED

JARO

Ppoooyn: Napakaaloue diaaote e npooyn piv ano tn xpno ton Tou npofoea tic napouoe c odnyiec xponc kai otn ouvexia pfalaTe tic!

TEXNIKEI NPOADIAPAE

Katnyopia npoostaoia: I

Pooostoaia:IP65

Ovoaotikn taon 230 V Ekdoeic: 220-240 V~50/60 Hz

Ovoaotikn taon 110 V Ekdoeic: 100-130 V~50/60 Hz

Kaωδio σύνδεοης: H07RN-F 3G1,0

UvTeAeOtnc Ioxuoc: nivaka (oEla 2)

Autoi oI npoBoaic LED eivai kataaanloi yia 0e EOwTePIKouc K EwTePIKouc Xwpouc.

XEPII\SMO

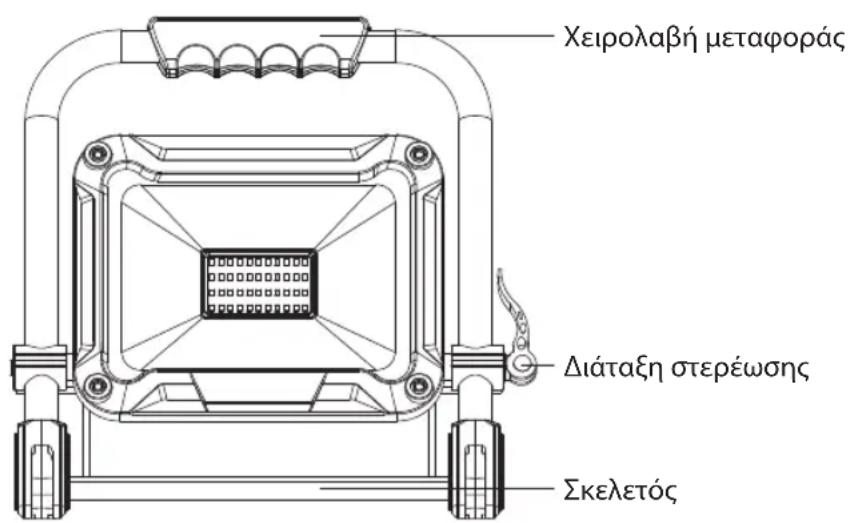

TooTheTne Tov npoBoLa oE OTeyn, EIneBn Epiavia. H ywvia kionc Tou npoBoLa eivai puOmuEvn. Ia Tov oKoNo auto xaLapwote tn diataeN OTepewnC, neiortpeyte tnv kepaan Tou npoBoLa npoc tny eInuunntkateuohvon kai opieTe kai naI tn diataeN OTepewnC.

XEPII\SMO

IPOBOAEAZLEDSETPINO

O npoBoIaac Tov xaapaktnpio tunou T npéxovtai trinofo.

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

PykoBoDCTBO NO 3KcPnyaTaunn IpeeBnXHOn CBeToNDnHbIn n3LyuataJIb / CBeToNDnHbIn n3LyuataJIb Ha uTaNBE JARO

BHMaHHe: Ipeed nCNoIb3OBAHnEm n3nyaTeTn HxKHO BHMaTeIbHO O3HaKOMtBcra C HaCToIzIM pyKOBoDCTBOM NO 3KcPnLyatauN, a BnOCJeDCTBnXpaHNT b erO B HaDeXHOM MeCTe!

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

EE Kasutusjuhend TeisaldatavLED-valgusti/ Statiivil LED-valgusti

JARO

Vöimsustegur: vt tabelist (Ik 2)

Hugo Brennenstuhl GmbH & Co. KG Seestraße 1-3-D-72074 Tübingen

www.brennenstuhl.com

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

SI Navodilo za uporabo LED-prenosni reflektor/ LED-reflektornastojalu

JARO

Hugo Brennenstuhl GmbH & Co. KG

SeestraBe 1-3-D-72074 Tubingen

H. Brennenstuhl S.A.S.

www.brennenstuhl.com

Lietošanas instrukcija Mobilais LED prožektors / LED prožektora stativs JARO

Uzmanibu: pirms prozektora lietoanas rupigi izlasiet so lietoanas instrukciju un pienacigi glabajiet to turpmakai izmantoisanai!

TEHNISKIE DATI
