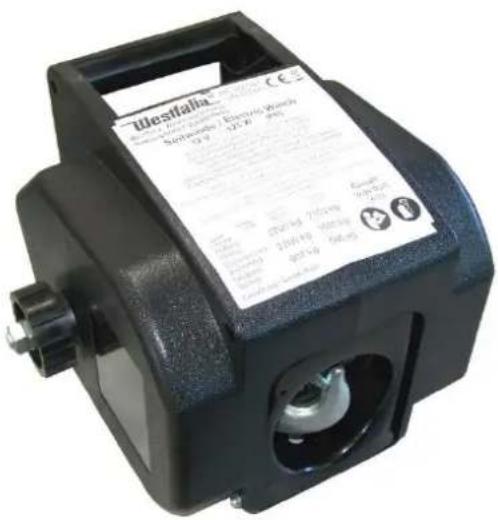

802947 - Verricello elettrico Westfalia - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Verricello elettrico per veicoli
Marca	Westfalia
Modello	802947
Tensione di alimentazione	12 V CC
Corrente nominale	10,4 A
Potenza	125 W
Grado di protezione	IPX4
Lunghezza del cavo d'acciaio	9 m
Diametro del cavo d'acciaio	4,8 mm
Velocità di linea (a vuoto)	1,3 m/min
Modalità di funzionamento	S2 5 minuti (servizio intermittente)
Classe di isolamento	F
Resistenza minima alla rottura del cavo	1980 N/mm²
Carico di trazione massimo (primo strato)	2722 kg
Carico di trazione massimo (ultimo strato)	990 kg
Peso (senza piastra di montaggio)	Circa 11 kg
Batteria del telecomando radio	A23 (12 V)
Frequenza del telecomando	433,42 MHz
Uso previsto	Recupero di veicoli, spostamento di carichi mobili (non sollevare)
Comandi	Telecomando a filo e telecomando radio, manovella di emergenza
Manutenzione	Cavo pulito e leggermente oliato; ispezione annuale da un tecnico
Accessori inclusi	Piastra di montaggio, telecomandi, manovella, morsetti batteria

Domande frequenti - 802947 Westfalia

Qual è la tensione di alimentazione richiesta per il verricello Westfalia 802947 ?

Il verricello funziona esclusivamente in 12 V continuo (corrente continua). Non deve essere utilizzato su una batteria da 24 V.

Posso usare questo verricello per sollevare carichi ?

No, questo verricello è progettato solo per trainare o spostare carichi mobili (veicoli, barche, rimorchi). Non è omologato per il sollevamento di carichi.

Come installare correttamente il verricello sul mio veicolo ?

Fissare la piastra di montaggio in dotazione sul gancio di traino. Agganciare il verricello in modo che il foro della piastra copra la sfera del gancio. Serrare la frizione dopo aver srotolato il cavo. Collegare i morsetti di alimentazione alla batteria (rosso sul positivo, nero sul telaio).

Qual è la durata di funzionamento massima continua ?

Il verricello è progettato per un funzionamento intermittente (S2) : 5 minuti massimo senza interruzione. Dopo questo tempo, lasciarlo raffreddare prima di riutilizzarlo.

Cosa fare se il cavo d'acciaio si rompe sotto carico ?

Se il cavo si rompe, indossare sempre guanti e non stare mai in linea con il cavo. Usare una coperta o una giacca appoggiata sul cavo per attutire un eventuale sferzata. Far ispezionare e sostituire il cavo da un professionista.

Come sostituire la batteria del telecomando radio ?

Far scorrere il coperchio del vano batterie sul retro del telecomando. Inserire una batteria nuova di tipo A23 (12 V) rispettando la polarità. Richiudere il coperchio.

Posso usare la manovella contemporaneamente al motore ?

No, non usare mai la manovella quando il motore elettrico è in funzione. La manovella serve solo come soccorso manuale in caso di guasto, frizione allentata.

Come manutenere il verricello ?

Mantenere il cavo pulito e leggermente oliato. Pulire l'involucro con un panno umido. Far eseguire un'ispezione e lubrificazione annuale da un tecnico qualificato. Non smontare il verricello da soli.

Quali sono i rischi in caso di sovraccarico ?

Il sovraccarico attiva la frizione a frizione (il motore gira ma non tira più). Ciò può danneggiare il cavo o il verricello. Rispettare i carichi indicati nei dati tecnici, in base all'angolo di trazione.

Il verricello può essere usato sotto la pioggia ?

Il verricello ha un grado di protezione IPX4, che lo protegge dagli spruzzi d'acqua. Evitare tuttavia di lavorare sotto una pioggia battente o in ambienti esplosivi.

MANUALE UTENTE 802947 Westfalia

IT Informazioni sulla Sicurezza

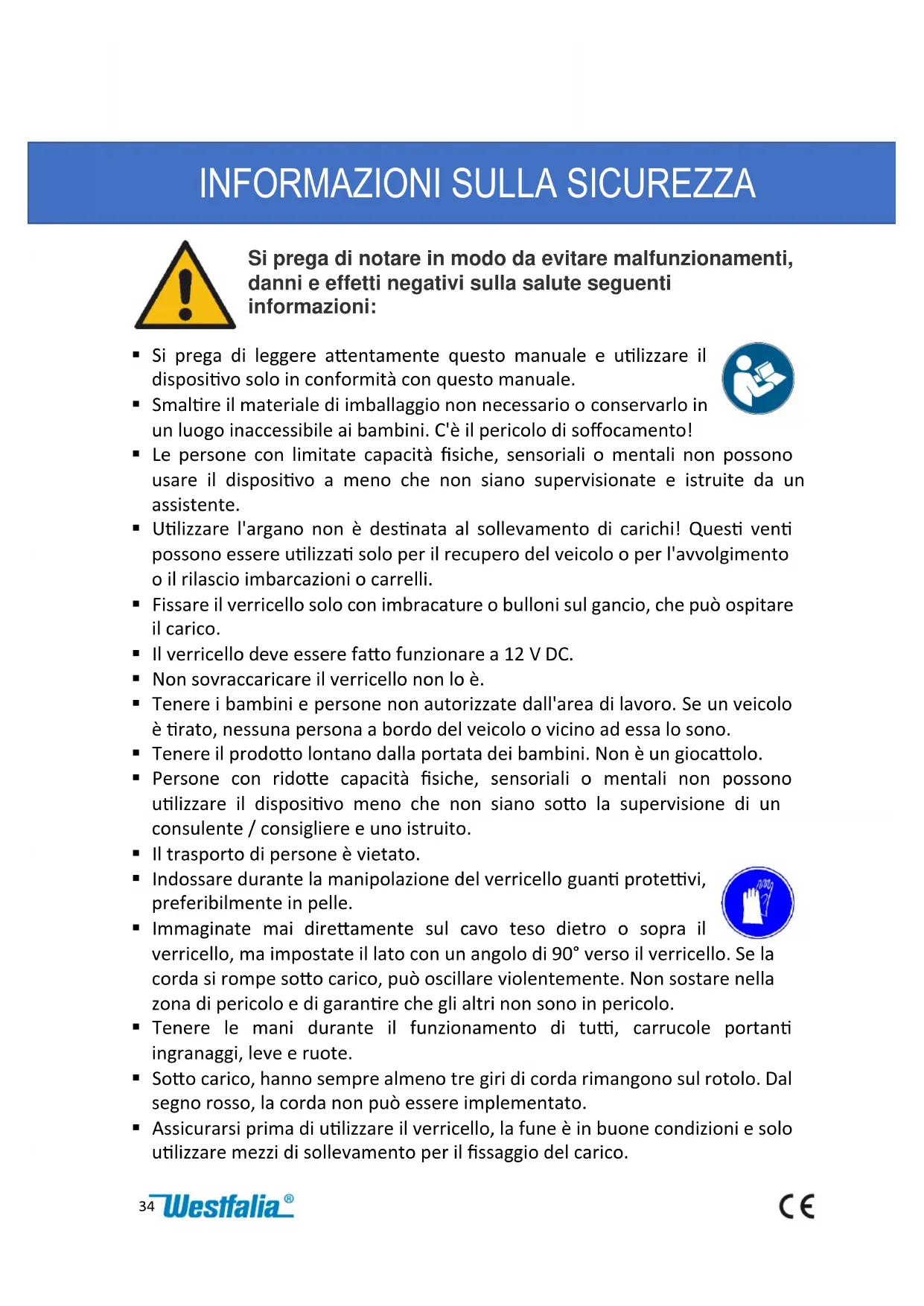

INFORMAZIONI SULLA SICUREZZA

Si prega di notare in modo da evitare malfunzionamenti, danni e effetti negativi sulla salute seguenti informazioni:

- Si prega di leggere attentamente questo manuale e utilizzare il dispositivo solo in conformità con questo manuale.

- Smaltire il materiale di imballaggio non necessario o conservarlo in un luogo inaccessibile ai bambini. C'è il pericolo di soffocamento!

- Le persone con limitate capacità fisiche, sensoriali o mentali non possono usare il dispositivo a meno che non siano supervisionate e istruite da un assistente.

- Utilizzare l'argano non è destinata al sollevamento di carichi! Questi venti possono essere utilizzati solo per il recupero del veicolo o per l'avvolgimento o il rilascio imbarcazioni o carrelli.

- Fissare il verricello solo con imbracature o bulloni sul gancio, che può ospitare il carico.

- Il verricello deve essere fatto funzionare a 12 V DC.

■ Non sovraccaricare il verricello non lo è.

- Tenere i bambini e persone non autorizzate dall'area di lavoro. Se un veicolo è tirato, nessuna persona a bordo del veicolo o vicino ad essa lo sono.

- Tenere il prodotto lontano dalla portata dei bambini. Non è un giocattolo.

- Persone con ridotte capacità fisiche, sensoriali o mentali non possono utilizzare il dispositivo meno che non siano sotto la supervisione di un consulente / consigliere e uno istruito.

- Il trasporto di persone è vietato.

- Indossare durante la manipolazione del verricello guanti protettivi, preferibilmente in pelle.

- Immaginate mai direttamente sul cavo teso dietro o sopra il verricello, ma impostate il lato con un angolo di 90° verso il verricello. Se la corda si rompe sotto carico, può oscillare violentemente. Non sostare nella zona di pericolo e di garantire che gli altri non sono in pericolo.

- Tenere le mani durante il funzionamento di tutti, carrucole portanti ingranaggi, leve e ruote.

- Sotto carico, hanno sempre almeno tre giri di corda rimangono sul rotolo. Dal segno rosso, la corda non può essere implementato.

- Assicurarsi prima di utilizzare il verricello, la fune è in buone condizioni e solo utilizzare mezzi di sollevamento per il fissaggio del carico.

• Non spostare i carichi che possono rotolare o cadere in modo indipendente. Adottare misure appropriate per evitare di cadere o rotolare fuori il carico.
• Ruotare la manovella a mano, non si apportano motore di guidare qualsiasi tipo.
• Non utilizzare simultaneamente una manovella e motore. Questo può portare a lesioni e danni al verricello.
• Utilizzare solo ricambi originali ed accessori.
• La durata del verricello è limitato, le parti usurate deve essere rinnovato in tempo.
• Il verricello è conforme alle norme di sicurezza.
  ■ Mantenere l'area di lavoro pulito e ordinato.
• Non lavorare sotto la pioggia o altre precipitazioni su un terreno scivoloso con il verricello.
• Lavora con il dispositivo in un ambiente esplosivo, la presenza di liquidi infiammabili, gas o polveri.
• Vestito in modo corretto. Non indossare abiti larghi o gioielli. Tenere i capelli, vestiti e guanti lontano da parti in movimento.
• Non utilizzare il dispositivo se il dispositivo o il cavo di alimentazione di danni.
• Mantenere l'attrezzatura con cura. Assicurarsi di parti in movimento funzionano correttamente e vincolante delle parti in movimento sono rotti o danneggiati in modo che la funzione dello strumento è compromessa. È possibile riparare le parti danneggiate prima di utilizzare l'unità.
• È possibile riparare la vostra attrezzatura da personale qualificato utilizzando ricambi originali. È anche possibile eseguire un controllo annuale da un esperto.
• Quando si collega alla batteria del veicolo per osservare le istruzioni del caso delle istruzioni del produttore. Si noti che il vento ha un consumo di circa 125 W. Scollegare il cavo non è uno. C'è un corto circuito o di pericolo di incendio.
• Utilizzare il verricello non è in un veicolo a motore con il motore acceso.
• Non usare mai il verricello, allo stesso tempo in cui un caricabatterie è collegato.
• Se si tira carichi pesanti, caduta di circa 1 – 2 m di fronte al gancio una coperta o una giacca sopra la corda. Questo è il pericolo insito in caso di rottura del dato notevolmente ridotti.
  ■ Assicurarsi che gli avvertimenti sono ancora leggibili sul winch.
• Ispezionare la corda prima di ogni utilizzo, pieghe, nodi o danni.
• Se il cavo è danneggiato o rotto, o se la corda stringe sotto carico, allora non utilizzare più, e fare ispezionare da un controllo professionale e di riparazione.
• Il verricello non deve mai essere utilizzato più di 5 minuti senza interruzione.

Le batterie non appartengono nella spazza-tura.È possibile caricarla di nuovo a noi inviare oconsegnare nei negozi locali o punti di raccolta delle pile.
