MANUALE UTENTE 2Z 180FL BARTSCHER
ITALIANO ____ pagine da 61 a 80
1.1 Spiegazione dei simboli....62
1.2 Indicazioni riguardanti la sicurezza.... 63
1.3 Uso conforme alla destinazione 67
2. Informazioni generali 68
2.1 Responsabilità del produttore e garanzia 68
2.2 Difesa dei diritti d'autore 68
2.3 Dichiarazione di conformità 68
3. Fornitura, trasporto, imballaggio e immagazzinamento 69
3.1 Fornitura e controllo di trasporto.... 69
3.2 Imballaggio 69
3.3 Immagazzinamento 70
4. Parametri tecnici 70
4.1 Dati tecnici....70
4.2 Presentazione dei sottogruppi dell'impianto 72
5. Installazione e utilizzo....73
5.1 Installazione 73
5.1.1 Disimballaggio 73
5.1.2 Preparazione 73
5.1.3 Piedini 74
5.1.4 Fissaggio della maniglia 74
5.1.5 Mensole di legno....74
5.2 Collegamento elettrico....75
5.3 Utilizzo 75
6. Pulizia....77
7. Possibili guasti....78
8. Smaltimento.... 80
Bartscher GmbH
Germania Fax: +49 (0) 5258 971-120
Prima di iniziare a utilizzare l'apparecchiatura, leggere attentamente le manuale di utilizzo e conservarle in un luogo sicuro!
Il presente manuale di utilizzo contiene la descrizione dell'installazione dell'apparecchiatura, il suo funzionamento e la manutenzione, ed è una fonte importante di informazioni e consigli.
Per usare correttamente e in piena sicurezza l'apparecchiatura è necessario conoscere e rispettare tutte le indicazioni sulla sicurezza e sul funzionamento in esso contenute.
Inoltre vanno rispettate le norme locali riguardanti la prevenzione degli incidenti e i principi di igiene e sicurezza sul lavoro.
Il manuale di utilizzo è parte integrante dell'apparecchiatura, e va conservato nei pressi dell'apparecchiatura, affinché le persone che installano l'apparecchiatura, che effettuano lavori di manutenzione, che utilizzano e puliscono l'apparecchiatura, possano avervi accesso.
Qualora l'apparecchiatura sia trasmessa a terze persone, sarà necessario conferirgli anche le presenti manuale di utilizzo.
1. Sicurezza
L'apparecchiatura è stata realizzata secondo lo stato dell'arte nel settore della tecnologia. Tuttavia l'apparecchiatura può essere fonte di rischi, se viene usata in modo scorretto o non conforme con la sua destinazione d'uso.
Tutte le persone che utilizzeranno l'apparecchiatura dovranno prendere in considerazione le raccomandazioni e le indicazioni contenute nelle presenti manuale di utilizzo.
1.1 Spiegazione dei simboli
Le indicazioni importanti riguardanti la sicurezza e questioni tecniche, sono state evidenziate nel presente manuale con opportuni simboli. Tali indicazioni vanno assolutamente rispettate, per evitare eventuali incidenti, con danni per la salute delle persone e danni per le cose.
PERICOLO!
Questo simbolo indica un pericolo diretto, tale da provocare gravi lesioni corporee o la morte.
AVVERTIMENTO!
Questo simbolo indica situazioni pericolose, tali da provocare gravi lesioni corporee o la morte.
PERICOLO DI INCENDIO / MATERIALI INFIAMMABILI / PERICOLO
DI ESPLOSIONE!
Questo simbolo informa delle situazioni potenzialmente pericolose che possono comportare delle lesioni corporee o morte.
PRUDENZA!
Questo simbolo indica la possibile comparsa di situazioni pericolose, tali da provocare lesioni leggere, il danneggiamento, il malfunzionamento e/ o la rottura dell'apparecchiatura.
INDICAZIONE!
Questo simbolo indica i consigli e le informazioni a cui attenersi per garantire un utilizzo dell'apparecchiatura privo di problemi ed efficace.
1.2 Indicazioni riguardanti la sicurezza
- L'apparecchiatura potrà essere utilizzata da bambini di età superiore a 8 anni, nonché da persone con capacità motorie, sensoriali e intellettuali limitate. L'oggetto potrà essere usato anche da individui non esperti e privi di conoscenze particolare, a condizione che siano sotto la supervisione di una persona adeguatamente preparata, siano state istruite relativamente all'utilizzo sicuro dell'apparecchiatura ed abbiano compreso i possibili rischi. I bambini non potranno giocare con l'apparecchiatura. Le operazioni di pulizia e manutenzione non potranno essere realizzate da bambini, sempre che non abbiano compiuto 8 anni e non siano sotto la supervisione di una persona adeguatamente preparata. I bambini di età inferiore a 8 anni non potranno soggiornare nelle vicinanze dell'apparecchiatura e del cavo di collegamento.
- L'apparecchiatura potrà essere utilizzata unicamente in ambienti chiusi.
- L'apparecchiatura può essere usato soltanto se le sue condizioni tecniche non destano dubbi ed è completamente sicuro per l'utente. In caso di malfunzionamenti scollegare dall'alimentazione (togliere la spina dalla presa) e contattare l'assistenza tecnica.
- Impedire ai bambini l'accesso ai materiali di imballaggio, quali ad es.: sacchi di plastica ed elementi in polistirolo. Rischio di soffocamento!
- I lavori di manutenzione e riparazione devono essere eseguiti da personale qualificato utilizzando pezzi di ricambio e accessori originali. Non cercare mai di riparare da soli il dispositivo!
- Non vanno utilizzati accessori o parti di ricambio diversi da quelli consigliati dal produttore. Questo può portare a situazioni pericolose per l'utilizzatore, l'apparecchiatura può danneggiarsi, o provocare danni alla salute e rischio per la vita delle persone, ed inoltre questo provoca la perdita della garanzia.
- Senza il consenso espresso del produttore, è vietato realizzare qualsiasi variazione o modifica dell'apparecchiatura, per evitare eventuali pericoli e per assicurare il funzionamento ottimale.
PERICOLO! Rischio di fulminazione elettrica!
Per evitare il rischio, rispettare le seguenti indicazioni di sicurezza:
- Evitare il contatto del cavo di alimentazione con fonti di calore e spigoli taglienti. Il cavo di alimentazione non dovrà pendere dal tavolo o da un altro piano di lavoro. Fare attenzione, affinché nessuno pesti il cavo o si inciampi su di esso.
- Il cavo di alimentazione non deve essere piegato, schiacciato, attorcigliato, deve essere sempre completamente disteso. Non appoggiare mai l'apparecchio o alcun oggetto sul cavo di alimentazione.
-
Non coprire il cavo di alimentazione. Il cavo di alimenta-zione non deve essere posato nell'area di lavoro e non deve essere immerso in acqua o altri liquidi.
-
Il cavo di alimentazione andrà verificato regolarmente per rilevare eventuali danni. Non usare mai l'apparecchiatura con il cavo di alimentazione danneggiato. Qualora il cavo sia danneggiato, per evitare pericoli, richiedere la sua sostituzione a un centro assistenza autorizzato o ad un elettricista qualificato.
• Per staccare il cavo di alimentazione dalla presa, tirare la spina. - Non trasportare, non spostare e non sollevare l'apparecchiatura tirando il cavo di alimentazione.
- Non aprire mai l'involucro esterno dell'apparecchiatura. In caso di interventi sui raccordi elettrici o di modifiche elettriche o meccaniche, si presenterà il rischio di fulminazione elettrica.
- E' vietato utilizzare detergenti aggressivi, e va fatto attenzione che l'acqua non entri all'interno dell'apparecchiatura.
- Non utilizzare mai l'apparecchiatura con mani umide o con i piedi su un pavimento bagnato.
- Estrarre la spina dell'apparecchiatura dalla presa,
- quando l'apparecchiatura non è usata,
- in presenza di disturbi durante il funzionamento,
- prima di pulire l'apparecchiatura.
PERICOLO DI INCENDIO / MATERIALI INFIAMMABILI / OLO DI ESPLOSIONE!
L'uso scorretto dell'apparecchio può comportare il pericolo di incendio o esplosione in seguito all'accensione del suo contenuto.
Per evitare il rischio, rispettare le seguenti indicazioni di sicurezza:
- All'interno dell'apparecchio è vietato usare altri dispositivi elettrici.
- Per la pulizia dell'apparecchio e dei suoi componenti non usare mai liquidi infiammabili. I gas che si formano possono essere pericolosi (pericolo di incendio o esplosione).
- Non stoccare/conservare né usare benzina o altri gas/liquidi infiammabili in prossimità dell'apparecchio. I gas che si formano possono essere pericolosi (pericolo di incendio o esplosione).
- Non inserire nell'apparecchio i materiali esplosivi come gli aerosol contenenti i propellenti infiammabili.
- Non danneggiare il sistema di raffreddamento dell'apparecchio.
1.3 Uso conforme alla destinazione
PRUDENZA!
L'apparecchiatura è stata progettata e costruita per l'uso industriale. Dovrà essere utilizzata unicamente da personale qualificato di ristoranti, mense e strutture simili.
La sicurezza di utilizzo dell'apparecchiatura è garantita soltanto in caso di uso conforme alla destinazione, nel rispetto delle indicazioni contenute nelle istruzioni per l'uso.
Qualsiasi operazione tecnica, compreso il montaggio e la manutenzione, dovrà essere realizzata da personale qualificato.
Il refrigeratore serve soltanto per raffreddare il vino.
PRUDENZA!
L'utilizzo dell'apparecchiatura per scopi diversi dalla sua normale destinazione d'uso è vietato, ed è considerato un utilizzo non conforme con la destinazione d'uso.
Si esclude qualsiasi richiesta di risarcimento verso il produttore e/o i suoi rappresentanti, per danni insorti in conseguenza di un utilizzo dell'apparecchiatura non conforme con la destinazione d'uso.
La responsabilità per i danni insorti durante l'utilizzo dell'apparec-chiatura in modo non conforme con la sua destinazione d'uso è esclusivamente a carico dell'utilizzatore.
2. Informazioni generali
2.1 Responsabilità del produttore e garanzia
Tutte le informazioni contenute nel presente manuale sono state raccolte rispettando le norme in vigore, lo stato attuale delle conoscenze di progettazione e costruzione, le nostre conoscenze e la nostra esperienza pluriennale.
Anche le traduzioni del presente manuale sono state realizzate nel modo il più corretto possibile. Non ci assumiamo tuttavia la responsabilità per eventuali errori di traduzione. La versione che fa fede è il manuale di utilizzo allegato in lingua tedesca.
Nel caso di ordine di modelli speciali o con opzioni supplementari, o nel caso di applicazione degli ultimi risultati del progresso tecnico, l'apparecchiatura fornita può essere difforme dalle descrizioni e dai disegni contenuti nel presente manuale di utilizzo.
PRUDENZA!
Prima di iniziare qualsiasi operazione legata all'apparecchiatura, ed in particolar modo al suo avviamento, leggere attentamente le presenti istruzioni per l'uso!
Il fabbricante non sarà ritenuto responsabile di danni e malfunzionamenti dovuti a:
- mancato rispetto delle indicazioni relative all'uso ed alla pulizia;
- utilizzo non conforme alla destinazione;
- modifiche apportate dall'utente;
- utilizzo di pezzi di ricambio non autorizzati;
Ci riserviamo il diritto di introdurre delle modifiche tecniche nel prodotto, al fine di migliorare le caratteristiche funzionali dell'apparecchiatura e di migliorarla.
2.2 Difesa dei diritti d'autore
Il presente manuale di utilizzo e i testi, i disegni, le foto e gli altri elementi in esso contenuto sono soggetti alle leggi di difesa dei diritti d'autore. E' vietato riprodurre il contenuto del manuale di utilizzo in qualunque forma e in qualunque modo (anche parzialmente) ed è vietato l'utilizzo e/o la trasmissione del suo contenuto a terze persone senza l'assenso scritto del produttore. La violazione di quanto sopra produrrà l'obbligo del pagamento di un risarcimento. Ci riserviamo il diritto di rivendicare ulteriori risarcimenti.
INDICAZIONE!
I dati, i testi, i disegni, le foto e le descrizioni contenute nel presente manuale sono soggette alle leggi di difesa del diritto d'autore, e alle norme di protezione della proprietà industriale. Ogni utilizzo non permesso verrà punito.
2.3 Dichiarazione di conformità
L'apparecchiatura rispetta le norme ed indicazioni dell'Unione Europea attualmente in vigore. Confermiamo quanto sopra nella Dichiarazione di Conformità CE. In caso di necessità Vi inviamo volentieri l'opportuna Dichiarazione di Conformità.
3. Fornitura, trasporto, imballaggio e immagazzinamento
PRUDENZA!
- Il refrigeratore per vino deve essere trasportato esclusivamente in posizione verticale.
- Dato il suo ingombro, l'apparecchio deve essere trasportato, disimballato e installato da due persone.
- I sacchetti di plastica oltre agli elementi di polistirolo espanso devono essere tenuti lontano dalla portata dei bambini. Pericolo di soffocamento!
3.1 Fornitura e controllo di trasporto
La consegna del refrigeratore per vino comprende:
- Apparecchio
- 7 mensole di legno (700131) / 8 mensole di legno (700132)
■ Istruzioni per l'uso
■ Staffa con le viti di fissaggio
Alla ricezione della fornitura va immediatamente controllato che l'apparecchiatura sia completa e che non sia stata danneggiata durante il trasporto. Nel caso si rilevino danneggiamenti visibili dovuti al trasporto, va rifiutata l'accettazione dell'apparecchiatura, o va eseguita un'accettazione condizionale.
L'ambito dei danneggiamenti va riportato sui documenti di trasporto/lettera di trasporto dello spedizioniere. Successivamente va fatto il reclamo.
I danni non visibili vanno comunicati immediatamente dopo la loro rilevazione, in quando le richieste di risarcimento possono essere presentate solo entro i termini di reclamo in vigore.
3.2 Imballaggio
Vi preghiamo di non gettare l'imballaggio dell'apparecchiatura. Può essere necessario per conservare l'apparecchiatura, durante un trasloco o durante l'invio dell'apparecchiatura al nostro punto di assistenza nel caso si presenti un'eventuale danneggiamento. Prima di avviare l'apparecchiatura è necessario eliminare completamente da essa ogni materiale di imballaggio interno ed esterno.
Nello smaltimento dell'imballaggio vanno rispettate le norme in vigore in un dato paese. I materiali di imballaggio riciclabili vanno riciclati.
Vi preghiamo di controllare che l'apparecchiatura e gli accessori siano completi. Se mancasse una qualsiasi parte, Vi preghiamo di contattare il nostro Reparto Servizio Clienti.
3.3 Immagazzinamento
L'imballaggio va mantenuto chiuso fino al momento dell'installazione dell'apparecchiatura, e durante la conservazione vanno rispettate le marcature riguardanti il modo di posa ed immagazzinamento dell'imballaggio.
L'imballaggio dell'apparecchiatura va sempre conservato secondo le seguenti condizioni:
- non immagazzinare all'aperto,
- conservare in un ambiente asciutto, proteggendo dalla polvere,
- non esporre all'azione di mezzi aggressivi,
- proteggere dall'azione dei raggi solari,
- evitare gli urti,
- nel caso di immagazzinamento per un tempo prolungato (oltre i tre mesi), controllare regolarmente lo stato di tutte le parti e dell'imballaggio, in caso di necessità rinfrescare e rinnovare l'apparecchiatura.
4. Parametri tecnici
4.1 Dati tecnici
Realizzazione:
■ Doppio vetro, vetro isolante con filtro UV
- Termostato
■ Display digitale
■ Comandi: tattili, elettronici
■ Refrigerazione: compressore
■ Isolamento: termico
■ Funzione di scongelamento automatico
■ Evaporazione della condensa
■ Ventilatore
- Numero di sportelli:1, con chiusira a chiave
- Apertura a destra, senza possibilità di cambiare direzione dell'apertura
- Illuminazione: LED, accensione separata per ogni zona di temperatura
- Piedini con ridotto livello di vibrazioni per un lavoro silenzioso
■ Manico ergonomico
| Denominazione | Refrigeratore per vini | |
| Modello: | 126FL | 2Z 180FL |
| Cod. art.: | 700131 | 700132 |
| Materiale: | acciaio verniciato, vetro; interno: acciaio | |
| Colore: | nero | |
| Classe climatica: | ST | ST |
| Classe energetica: | B | C |
| Temperatura ambiente: | 16 °C - 38 °C | |
| Agente refrigerante: | R600a | R600a |
| Capacità: | 313 litrisopra: 138 litrisotto: 175 litri | 453 litrisopra: 219 litrisotto: 234 litri |
| Capacità: | 126 bottiglie:sopra: 54,sotto: 72 | 180 bottiglie:sopra: 80,sotto: 100 |
| Numero di mensole: | sopra: 3sotto: 4 | sopra: 4sotto: 4 |
| Tipo di mensole: | legno, cuscinetti a sfera, estraibili: 275 mm | |
| Dimensioni di mensole: | 1 x L 505 x G 340 mm6 x L 505 x G 440 mm | 1 x L 505 x G 425 mm7 x L 505 x G 440 mm |
| Numero di zone di temperatura: | 2 | 2 |
| Temperatura di funzionamento | sopra: 5 °C - 20 °Csotto: 5 °C - 20 °C | sopra: 5 °C - 20 °Csotto: 5 °C - 20 °C |
| Dimensioni | L 595 x P 625 x A 1590 mm | L 600 x P 750 x A. 1860 mm |
| Potenza di rete: | 0,15 kW/220-240 V 50/60 Hz | 0,15 kW/220-240 V 50/60 Hz |
| Peso: | 76,05 kg | 86,35 kg |
Ci si riserva il diritto di apportare modifiche tecniche!

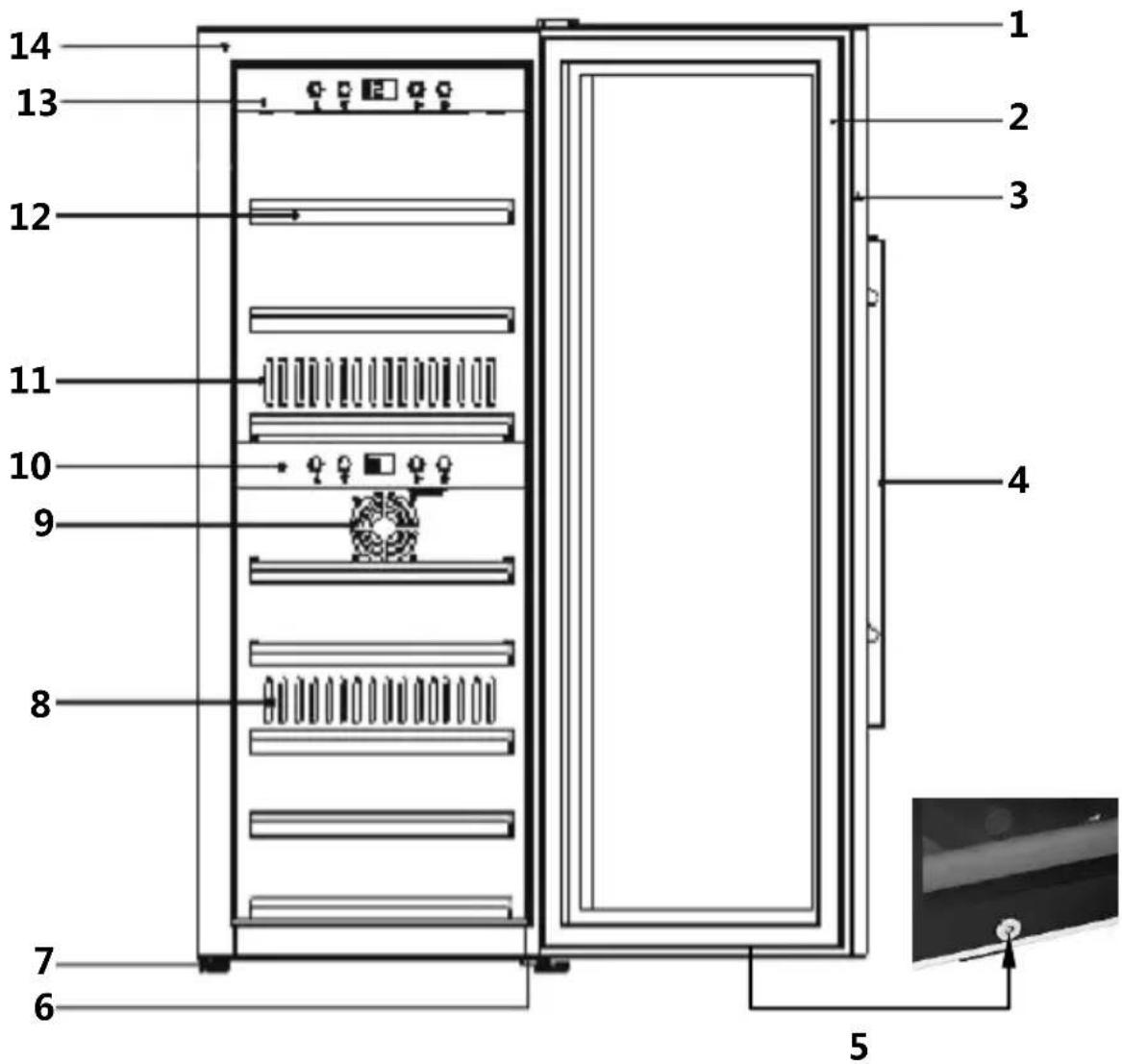

4.2 Presentazione dei sottogruppi dell'impianto
2 Guarnizione dello sportello
3 Telaio (con chiusura a chiave)
4 Maniglia
5 Serratura
6 Cerniera inferiore con regolazione del piede
7 Piede (3)
8 Uscita d'aria calda
9 Ingresso dell'aria
10 Pannello di comando (inferiore)
11 Uscita d'aria fredda
12 Mensole di legno: 7 pezzi (700131) / 8 pezzi (700132)
13 Pannello di comando (superiore)
14 Piedini
5. Installazione e utilizzo
5.1 Installazione
5.1.1 Disimballaggio
Per disimballare l'apparecchio procedere come segue:
- Togliere l'apparecchio dallo scatolone e, successivamente togliere l'imballo interno ed esterno.
- Pulire la parte interna con un panno morbido e acqua tiepida. Attenersi alle indicazioni di cui al punto 6 "Pulizia".
- Togliere la pellicola protettiva soltanto prima dell'installazione dell'apparecchio per prevenire graffi e sporco.
PRUDENZA!
Non togliere mai la targhetta dati, né le etichette di avvertenza.
5.1.2 Preparazione
- Sistemare l'apparecchio su una superficie piana e stabile, resistente al peso dell'apparecchio e stabile anche a pieno carico.
- Non sistemare l'apparecchio nei luoghi direttamente esposti ai raggi solari o vicino alle fonti di calore (cucina, termosifone, riscaldatori, ecc.). I raggi solari diretti possono modificare la superficie acrilica e le fonti di calore fanno aumentare il consumo di energia elettrica.
- La temperatura ambiente inferiore a 16 °C e superiore a 38 °C possono comportare le limitazioni funzionali dell'apparecchio.
- L'apparecchio può essere installato soltanto all'interno. Non posizionare mai l'apparecchiatura in una zona umida o bagnata.
• Non installare l'apparecchio in ambienti caldi e vicino ai materiali infiammabili. - Per un corretto funzionamento, l'apparecchio richiede un'adeguata circolazione d'aria. Ai lati deve essere distante da altri oggetti ad almeno 10 cm.
• Non coprire né bloccare i fori dell'apparecchio. - La presa di corrente deve essere facilmente accessibile in modo tale da poter scollegare velocemente la spina in caso di necessità.
- L'installazione e il montaggio dell'apparecchio nei luoghi insoliti (es. sulle navi) devono essere effettuati soltanto dalle aziende specializzate/dal personale specializzato dopo aver soddisfatto tutti i requisiti di sicurezza.
- Per motivi di risparmio dell'energia elettrica, lo sportello dell'apparecchio deve essere sempre chiuso.
- Se l'apparecchio viene spostato in un altro posto, scollegare l'alimentazione e togliere la spina dalla presa. Togliere tutto il contenuto dall'aparecchio. Per motivi di sicurezza incollare all'interno tutti gli elementi che possono cadere. Incollare (con nastro adesivo) lo sportello. Il refrigeratore va trasportato soltanto in posizione verticale.
5.1.3 Piedini
L'apparecchio è dotato di 3 grandi e un piccolo piedino regolabile. Il piedino va regolato in modo tale da garantire all'apparecchio la posizione dritta e stabile.

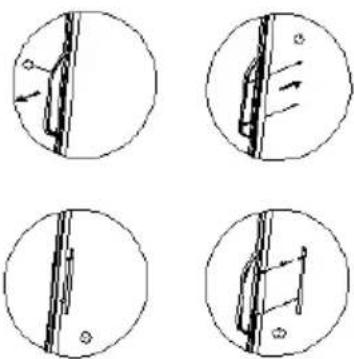

5.1.4 Fissaggio della maniglia
Prima del primo uso fissare con delle viti la maniglia in acciaio inossidabile (in dotazione) allo sportello dell'apparecchio.
Per aprire i fori di montaggio, spostare di lato la guarnizione di gomma situata nella parte interna dello sportello. Fissare la maniglia con le viti di fissaggio in dotazione. Successivamente riposizionare la guarnizione.
5.1.5 Mensole di legno
Ogni mensola può essere tolta per poter conservare le bottiglie più grandi.
Per togliere la mensola di legno, prima occorre togliere le bottiglie. Successivamente sollevare delicatamete la mensola ed estrarre (se necessario, allentare le viti).
INDICAZIONE!
Fare attenzione affinché le mensole di legno si incastrino bene prima di sistemarci le bottiglie. Disporre le bottiglie in modo uniforme.
5.2 Collegamento elettrico
PERICOLO! Rischio di fulminazione elettrica!
In caso di installazione errata, l'apparecchiatura potrà provocare lesioni!
Prima di installare l'apparecchiatura, verificare i parametri della rete elettrica locale con i dati tecnici dell'apparecchiatura (vedasi targhetta nominale). Collegare l'apparecchiatura solo in caso di piena conformità!
- Prima di collegare l'apparecchio, attendere 12 ore. Successivamente accendere e inserire le bottiglie di vino.
- Il circuito della presa elettrica deve avere la protezione di 16A. L'apparecchio deve essere collegato direttamente alla presa a muro. Dato il pericolo d'incendio, non usare spine multipolari, né barre di alimentazione.
La sicurezza elettrica dell'apparecchio può essere garantita soltanto se esso sarà collegato ad un impianto elettrico correttamente realizzato e dotato di sicurezze È vietato collegare l'apparecchio alla presa senza il cavo di protezione. In caso di dubbil, l'impianto elettrico di casa dovrebbe essere controllato da un elettricista. Il produttore declina ogni responsabilità per danni dovuti al collegamento dell'apparecchio in assenza del cavo di protezione o con cavo di protezione danneggiato.
5.3 Utilizzo

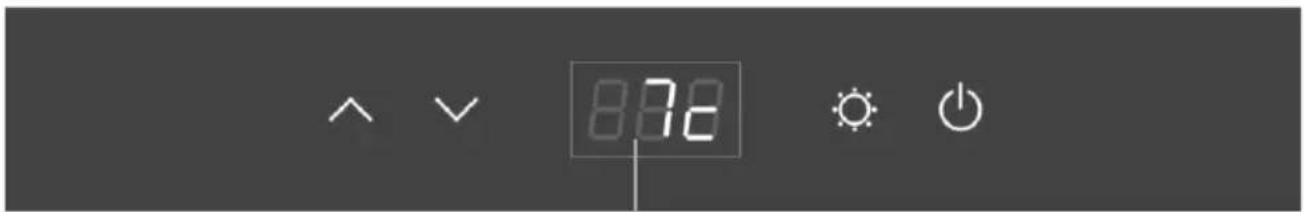

Elementi di comando e display
Tasto per aumentare la temperatura
Tasto per ridurre la temperatura
Display digitale
Pulsante ON/OFF dell'illuminazione interna
Tasto ON/OFF
- Le zone di temperatura del refrigeratore sono regolate separatamente per ogni zona tramite degli elementi di comando.
- Premendo il pulsante ON/OFF accende
- nel pannello di comando superiore: apparecchio e zona superiore di temperatura; - nel pannello inferiore: on/off della zona inferiore di temperatura.
- Sul display digitale viene visualizzata la temperatura attuale (media) per una data zona di temperatura.
- Temperatura consigliata per il vino bianco: 6 °C - 10 °C, per il vino rosso: 12 °C - 18°C.
- Se vengono utilizzate entrambe le zone di temperatura, la temperatura nella zona superiore deve essere più bassa rispetto alla temperatura nella zona inferiore.
- È possibile disattivare la zona inferiore, lasciando la zona superiore attiva.
- Attendere fino al raggiungimento della temperatura impostata. Mettere le bottiglie di vino nel refrigeratore.
Attenzione: in caso di carico massimo delle camere, l'apparecchio ha bisogno di più tempo per raggiungere la temperatura impostata.
Dpo aver raggiunto la temperatura impostata (es. 20 °C), in basso a destra, accanto al valore della temperatura, sarà visualizzato il simbolo “c”.
Se la temperatura impostata (es. 5 °C) non è stata ancora raggiunta, il simbolo “c” sarà visualizzato in alto, a destra del valore della temperatura.
- Premendo contemporaneamente per 5 secondi i pulsanti e è possibile cambiare la temperatura da °C a °F.
- Con i pulsanti e è possibile regolare la temperatura con la precisione fino ad 1 °C.
- Il pulsante 📋ve per accendere e spegnere l'illuminazione interna. La lampada LED è situata sotto la relativa camera.
- La temperatura nell'apparecchio dipende dalla temperatura ambiente, dal numero delle bottiglie conservate e dalla temperatura impostata.
- L'apparecchio è dotato di un sistema di riscaldamento, grazie al quale, in caso di temperature ambiente molto basse, è possibile mantenere la temperatura del vno al livello giusto.
- Se l'apparecchio non sarà usato, scollegarlo con l'interruttore ON/OFF e staccare la spina dalla presa.
6. Pulizia
AVVERTIMENTO!
Prima di pulire l'apparecchiatura, staccarla dall'alimentazione (estrarre la spina di rete!).
Non usare mai getti d'acqua in pressione per pulire l'apparecchiatura.
Impedire l'accesso dell'acqua all'interno dell'apparecchiatura.
PRUDENZA!
Non usare detergenti aggressivi o abrasivi. Non usare solventi.
o Pulire l'apparecchio prima di riaccenderlo.
Durante l'uso pulire regolarmente. Fare attenzione alle seguenti istruzioni di pulizia dei singoli componenti.
Interno dell'apparecchio
o La parte interna dell'apparecchio va pulita con acqua tiepida detergente delicato e panno morbido. Con un panno pulito asciugare accuratamente tutte le superfici pulite.
Guarnizione dello sportello
Per garatire un corretto funzionamento dell'apparecchio, la guarnizione dello sportello deve essere pulita.
Piedini
o La parte esterna dell'apparecchio va pulita con un panno morbido, acqua calda e detergente delicato. Asciugare tutto l'apparecchio con un panno morbido.
Foro di aspirazione/ventilatore
o L'efficacia di raffreddamento può diminuire per causa della polvere e dello sporco che blocca i fori di aspirazione. Se necessario, pulire i fori di aspirazione.

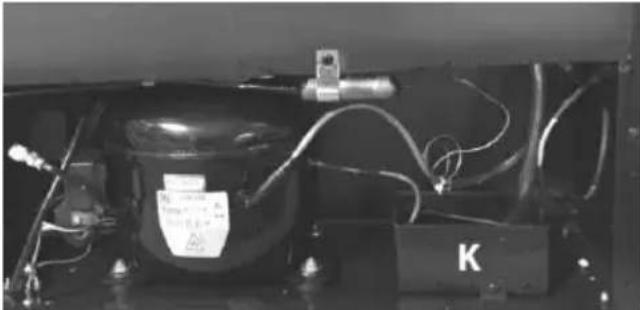

Raccoglitore della condensa (K)
o La condensa va regolarmente tolta dal raccoglitore con una spugna. Il raccoglitore è situato nella parte posteriore dell'apparecchio, a destra.
Scongelamento manuale
o L'apparecchio deve essere scongelato almeno una volta ogni sei mesi. Se lo sportello viene aperto frequentemente, scongelare più spesso. Spegnere l'apparecchio e togliere la spina dalla presa. Scongelare manualmente. Fare attenzione al raccoglitore della condensa e togliere l'acqua che scola durante lo scongelamento.
7. Possibili guasti
In caso di malfunzionamento, staccare l'apparecchiatura dalla rete elettrica. In base alla tabella riportata a seguire, verificare se esiste la possibilità di eliminare i malfunzionamenti prima di chiamare il servizio assistenza o avvertire il rivenditore.
| Problema | Possibile causa/soluzione |
| Il refrigeratore non funziona. | - Spina non inserita nella presa o tensione di rete scorretta.- Fusibile danneggiato o bruciato. |
| L'efficienza di raffreddamento non è sufficiente o l'apparecchio non raggiunge la temperatura impostata. | - Controllare le impostazioni di temperatura.- Le condizioni ambientali possono richiedere altre ipostazioni.- Lo sportello viene aperto troppo spesso.- Lo sportello non è stato chiuso bene.- La guarnizione dello sportello non è atenuta stagna.- La distanza tra il refrigeratore e gli oggetti è troppo piccola.- Occorre scongelare l'apparecchio. |
| Illuminazione non funziona | - Contattare assistenza tecnica. |
| Vibrazioni. | - Controllare se l'apparecchio è a livello. |
| L'apparecchio è troppo rumoroso. | - L'apparecchio non è a livello.- Controllare il ventilatore.- Elementi lenti.- L'apparecchio tocca la parete. |
| Lo sportello non si chiude bene. | - L'apparecchio non è a livello.- Lo sportello è stato installato all'incontrario o in modo scorretto.- Guarnizione usurata.- Mensole non incastrate. |
| Display LED non funziona. Display LED: “Lo”. | - Non funziona il quadro principale.- Spina di rete dannegiata.- Problema con il circuito stampato.- Contattare assistenza tecnica. |
| I pulsanti non funzionano. | - Regolatore di temperatura danneggiato. |
| Il compressore non si attiva. | - Il compressore non si attiva se la temperatura ambiente è inferiore alla temperatura impostata. |
| Il compressore si riattiva. | - Il compressore si disattiva dopo aver raggiunto la temperatura impostata, ma si riattiva fino al raggiungimento di essa. |
| Rugiada sulla superficie del refrigeratore. | - Nel vetro anteriore si forma la rugiada, specie se l'apparecchio funziona in ambiente umido. È un fenomeno legato all'umidità dell'aria in contatto con il refrigeratore. Aciugare la rugiada con un panno morbido. |
| Gorgolio che indica il liquido. | - Rumore di funzionamento del compressore mentre si accende o spegne.- Rumore dell'agente refrigerante nel circuito. |
| Condensa nel refrigeratore. | - Nell'ambiente umido lo sportello è rimasto aperto per un periodo prolungato o è stato aperto tante volte. Lasciare lo sportello chiuso più a lungo possibile. |
| Errore E2. | - Contattare assistenza tecnica. |
Qualora non sia possibile eliminare i malfunzionamenti:
- Non aprire il corpo esterno,
- Avvisare il punto servizio clienti o contattare il rivenditore, fornendo le seguenti informazioni:
- Tipo di malfunzionamento;
- Numero e serie dell'articolo (conformemente a quanto riportato sulla targhetta nominale applicata sulla parte posteriore dell'apparecchiatura).
8. Smaltimento
Spesso gli apparecchi elettrici ed elettronici contengono materiali molto preziosi. Inoltre, contengono anche le materie nocive, indispensabili per il loro funzionamento e la sicurezza. Raccoglierli insieme ai rifiuti urbani o lo smaltimento scorretto possono essere pericolosi per la salute umana e per l'ambiente. È vietato smaltire l'apparecchio con i rifiuti urbani.
Al termine del ciclo di vita, l'apparecchio vecchio deve essere smaltito conformemente alle norme locali. Per restituire o smaltire gli apparecchi elettrici o elettronici, recarsi nel punto di raccolta specializzato. Contattare aziende specializzate o il comune.
PRUDENZA!
Per evitare un eventuale utilizzo non autorizzato e i rischi ad esso connessi, prima di smaltire l'apparecchiatura bisogna assicurarsi che non sia possibile riattivarla. A tal fine va sconnessa l'apparecchiatura dall'alimentazione e va tagliato il cavo di alimentazione.
INDICAZIONE!
Fino allo smaltimento dell'apparecchio, stoccarlo lontano dalla portata dei bambini: smontare la porta e sistemare le mensole in modo tale da non far entrare i bambini all'interno.
Il propellente utilizzato nell'apparecchio è infiammabile. Smaltirlo secondo le norme nazionali.
Bartscher GmbH
Germania Fax: +49 (0) 5258 971-120
