| Tipo di prodotto | Microfono stereo a condensatore XY |
| Marca | Dörr |
| Modello | CV04 |
| Caratteristica direzionale | Cardioide (a forma di rene) |
| Gamma di frequenze | 60 Hz – 18 kHz ±3 dB |
| Rapporto segnale/rumore (SNR) | 78 dB |
| Sensibilità | -30 dB re 1V/Pa @ 1 kHz |
| Pressione acustica massima (SPL) | 120 dB @ 1 kHz |
| Impedenza di uscita | Circa 2000 Ω |
| Gamma dinamica | 95 dB @ 1 kHz |
| Alimentazione | 1 pila a bottone LR44 1,5 V (inclusa) |
| Autonomia | Circa 15 ore |
| Connettività | Cavo con connettore TRS 3,5 mm stereo |
| Dimensioni (lunghezza × diametro) | Circa 137 mm × 20 mm |
| Dimensioni (supporto elastico) | Altezza circa 55 mm, larghezza circa 45 mm |
| Peso (con pila) | Circa 70 g |
| Materiale della custodia | Metallo robusto |
| Tipo di montaggio | Slitta universale con vite di serraggio 1/4" |
| Accessori inclusi | Supporto antiurto in gomma, cuffia antivento (dead kitten), protezione in schiuma, cavo di collegamento, pila LR44, custodia |
| Manutenzione | Pulire con un panno in microfibra leggermente umido; non utilizzare solventi aggressivi |
| Sicurezza | Non aprire né riparare da soli; tenere lontano dalla portata dei bambini; rispettare le polarità delle pile |
| Garanzia / Conformità | CE, RoHS |
Domande frequenti - CV04 Dörr
Domande degli utenti su CV04 Dörr
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Microfono in formato PDF gratuitamente! Trova il tuo manuale CV04 - Dörr e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. CV04 del marchio Dörr.

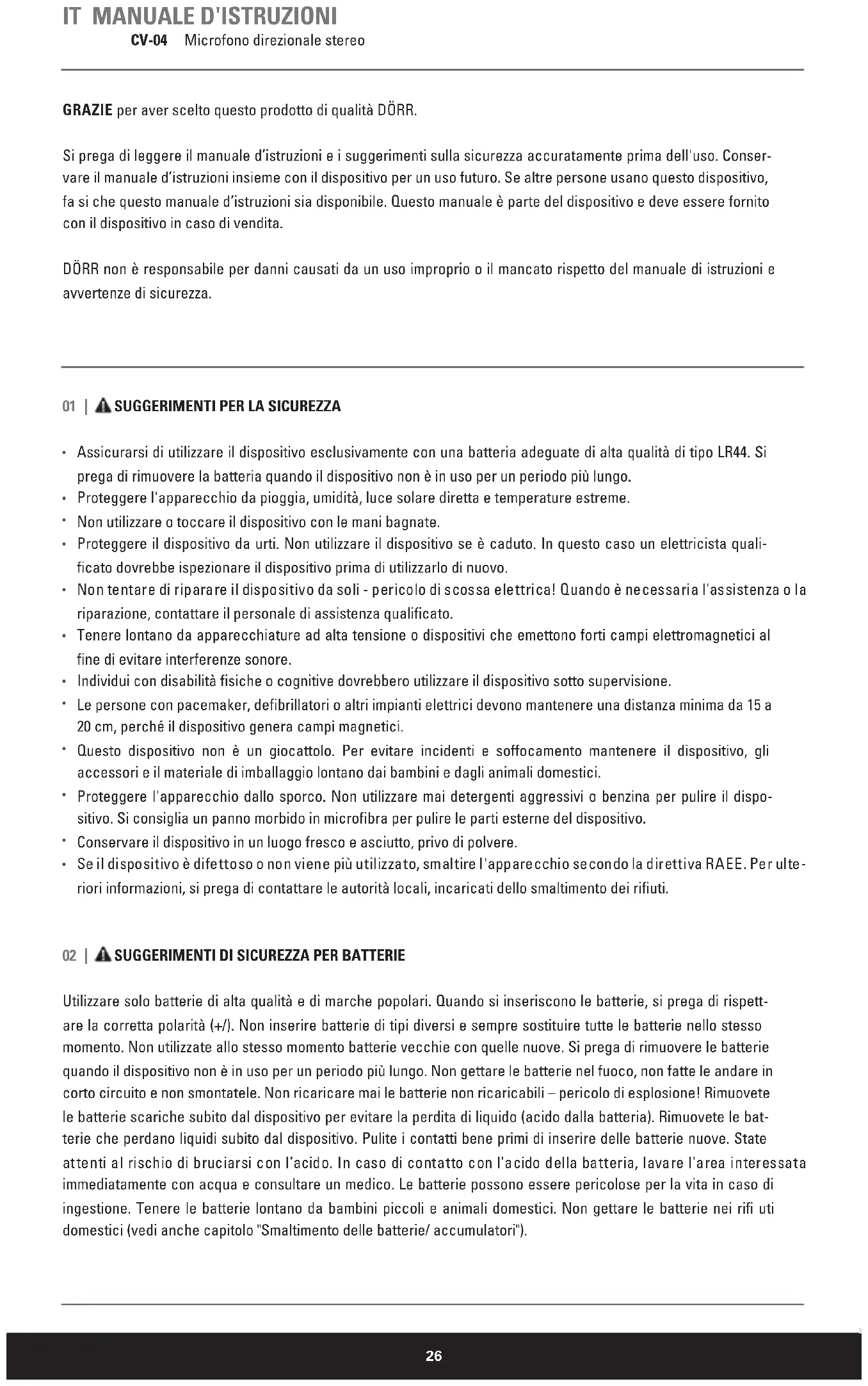

MANUALE UTENTE CV04 Dörr
GRAZIE per aver scelto questo prodotto di qualità DÖRR.
Si prega di leggere il manuale d'istruzioni e i suggerimenti sulla sicurezza accuramente prima dell'uso. Conservare il manuale d'istruzioni insieme con il dispositivo per un uso futuro. Se altre personne usano quello dispositivo, fa si che questo manuale d'istruzioni sia disponibile. Questo manuale è parte del dispositivo e deve essere fornito con il dispositivo in caso di vendita.
DORR non è responsable per anni causati da un uso improprio o il mancato rispetto del manuale di istruzioni e avventenze di sicurezza.
01 | SUGGERIMENTI PER LA SICUREZZA
- Assicurarsi di utilizzare il disposativo esclusivamente con una batteria adeguate di alta qualità di tipo LR44. Si prega di rimuovere la batteria quando il disposativo non è in uso per un periodo più lungo.
Proteggere l'apparecchio da pioggia, umidità, luce solare diretta e temperature estreme. - Non utilizzato o toccare il dispositivo con le mani bagnate.
- Proteggere il disposativo da urti. Non utilizzato il disposativo se è caduto. In questo caso un elettricista qualificato dovrebbe ispezionare il disposativo prima di utilizarlo di nuovo.
- Non tentare di riparare il dispositivo da soli - pericolo di scossa elettrica! Quando è necessaria l'assistenza o la riparazione, contattare il personale di assistenza qualificato.
- Tenere lontano da apparecchiature ad alta tensione o dispositiivi che emettono forti campi elettromagnetici al fine di evitare interferenze sonore.
- Individui con disabilità fisiche o cognitive dovrebbero utilizzare il disposito怎么回事.
- Le personne con pacemaker, defibrillatori o altri impiani elettrici devono mantenere una distance minima da 15 a 20 cm, perché il disposativo genera campi magnetici.
- Questo dispositivo non è un giocattolo. Per evitare incidenti e soffocamento Maintainere il disposito, gli accessori e il materiale di imballaggio lontano dai bambini e dagli animali domestici.
- Proteggere l'apparecchio dallo sporco. Nonutilizzato mai detergenti aggressivi o benzina per pulire il dispos- sitivo. Si consiglia un panno morbido in microfibra per pulire le parti esterne del dispositivo.
- Conservare il disposativo in un luogo fresco e asciutto, privo di polvere.
- Se il dispositorio è difettioso o non viene più utilizzato, smaltire l'apprecchio secondo la direttiva RAEE. Per ulteriori informazioni, si prega di contattare le autorità locali, incariciati dello smaltimento dei rifuiuti.
02 SUGGERIMENTI DI SICUREZZA PER BATTERIE
Utilizzato solo batterie di alta qualità e di marche popolari. Quando si insertisco le batterie, si prega di rispetto are la corretta polarità (+/). Non inseire batterie di tipi diversi e sempre sostuire tutte le batterie delloesso momento. Non utilizzate allo stesso momento batterie vecchio con壳le nuove. Si prega di rimuovere le batterie quando il dispositivo non è in uso per un periodo più lungo. Non gettare le batterie nel fuoco, nonffe tare andare in corto circuito e non smontatele. Non ricaricare mai le batterie non ricaricabili - pericolodi esplosione! Rimuvete le batterie scariche subito dal dispositivo per evitare la perdita di liquido (acido alla batteria). Rimuvete le batterie che perdano liquidi subito dal dispositivo. Pulite i contatti bene primi di inseire delle batterie nuove. State attenti al rischio di bruciarsi con l'acid. In caso di contatto con l'acido della batteria, lavare I'area interessata immediatamente con acqua e consultare un medico. Le batterie possono essere pericolose per la vita in caso di ingestione. Tenere le batterie lontano da bambini piccoli e animali domestici. Non gettare le batterie nei rifi uti domestici (vedianche capitolo "Smaltimento delle batterie/ accumulatori").
Compatto e leggero Stereo XY, microfono a condensatore per le macchine fotografi che DSLR / DSLM e videocamera con l'attacco contatto caldo e porta microfono esterna. Off re una registrazioni stereo di alta qualità con una qualità audio eccellente.
CARATTERISTICHE
- Diagramma Polare Cardioide
- Attacco per l'ammortizzatore di gomma per assorbire il rumore della fotocamera e le altre vibrazioni
- Insensible al rumore ambientale e del vento
- Facile da maneggiare
- Robusta custodia metallica
- Attacco contatto caldo universale con vite 1/4" da montaggio
- Fornito con protezione antivento "dead kitten", protezione anti-vento in schiuma, custodia, cavo di collegamento e batteria LR44
NOMENCLATURA
Accessorisupplementariindotazione
1 Microfono a condensatore Stereo
2 Indicatore LED
3 Interruttore accensione/spegnimento
4 Tappo a vite (vano batteria)
5 Attacco per l'ammortizzatore di gomma
6 Contatto caldo universale con vite ¼" da montaggio
7 Vite per bloccaggio
8 Presa di uscita con vite filettata
Accessorisupplementariindotazione
9 Cavo di collegamento con spina stereo di 3,5 mm
9a La spina di 3,5 mm con contatto a vite
9b La spina di 3,5 mm con contatto plug-in
10 Protezione anti-vento in schiuma
11 Protezione anti-vento "dead kitten"
12 Custodia
06.1 Insertimento/Sostituzione della batteria
Il microfono CV-04 e dotato di una batteria LR44 1,5V.
Per sostuire la batteria si prega di svitare il tappo (4) - il vano batteria si trova quello. Inserire una batteria LR44 nuova seguito le indicazioni di polarità +/- segnate nel vano batteria e avvitare il tappo (4) di nuovo.
06.2 Montaggio sulla macchina fotografi ca
Ruotare la vite per il fissaggio (7) versuso l'alto e far scorrere il contatto caldo universale (6) nell'attacco a contatto caldo della tua fotocamera. Ruotare la vite (7) versuso il basso fi no a quando il microfono è fi ssato bene alla fotocamera.
Suggerimento
Con la vite 14 da montaggio sul contatto caldo universale (6) il microfono o può alternativamente essere montato su un braccio audio. Per questo utilizzo è consigliabile utilizzato un cavo più lungo con un jack da 3,5 mm (disponibile come optional nei nego di elettronica specializzati).
06.3 Collegamento con la macchina fotografica
Assicurarsi che il microfono sia spento (3 = SPENTO/OFF) . Inserire la spina di 3,5mm con lavoro a vite (9a) nella Presa di uscita (8) del microfono e avvitare bene la spina.
Attenzione
Prima di scollegare la spina dal microfono, non dimenticare di allentare la vite del contatto a vite (9a).
Inserire la spina con il contatto plug-in (9b) nella presa del microfono ("AUDIO IN") della macchina fotografica.
06.4 Registrazioni audio
Accendere il microfono (3 = ACCESO/ON). L'indicatore LED (2) si illumina di verde. Il microfono è ora pronto per registrar. Avviare la registrazione video della vostra macchina fotografia ca.
06.5 Il livello di registrazione (le impostazioni della macchina fotografica)
In alcune DSLR e videocamere il livello di registrazione cui este impostato tramite il menu della fotocamera.
Se si regola il livello di registrazione manualmente, impostare il livello al 75% (\%) dell'impostazione del suono più tarde. Fare riferimento anche al manuale di istruzioni della fotocamera / registratore.
Suggerimento
É sempre consigliabile effettuate una registrazione di prova. Impostare il livello di registrazione prima di registrar e mantenere l'impostazione fi no alla fine della registrazione. La modifi ca delle impostazioni durante la registrazione portera differenze nel suono.
File:
DIAGRAMMA POLARE
09 PULIZIA DEPOSITO
Non utilizzato detergenti aggressivi o benzina per pulire il dispositorico. Si consiglia un panno in microfi bra morbido, leggermente umido per pulire le parti esterne del dispositorico. Conservare il dispositorivo in un luogo fresco e asciutto, privo di polvere. Questo dispositorivo non è un giocattolo - tenere fuori alla portata dei bambini. Tenere lontano da animali domestici.
10 SPECIFICTECNICHE
| Tipo Stereo XY microfono Shotgun a condensatore | |
| Diagramma polare Cardioide | |
| Frequenza di Risposta 60 Hz - 18 kHz ±3 dB | |
| Rapporto segnale-rumore (SNR) 78 dB | |
| Sensibilità -30 dB re 1 V/Pa @ 1 kHz | |
| Max. livello di pressione sonora(SPL) 120 dB @ 1 kHz | |
| Impedenza circa. 2000 Ω | |
| Gamma dinamicca 95 dB @ 1kHz | |
| Alimentazione elettrica 1 pc 1,5V LR44 batteria (inclusa) | |
| Autonomia (con batteria nuova) circa. 15 ore | |
| Cavo di collegamento 3,5 mm stereo plug | |
| Dimensioni Lunghezza circa. 137 mm, Ø 20 mm | |
| Altezza attacco ammortizzatore circa. 55 mm | |
| Larghezza attacco ammortizzatore circa. 45 mm | |
| Peso (con batteria) | circa. 70 g |
11 CONTINU TO
1x Microfono CV-04
1x Attacco ammortizzatore di gomma
1x Protezione anti-vento in schiuma
1x Protezione anti-vento "dead kitten"
1x Cavo di collegamento
1x Batteria LR44
1x Custodia
SMALTIMENTO DI BATTERIE/ACCUMULATORI
Le batterie sono contrassegnati con il symbolo di un bidone barrato. Questo symbolo indica che le batterie e gli accumulatori che non possano più essere ricaricate o utilizzate, non devono essere smaltiti insieme ai rifuti domestici. Le batterie sono contentere sostanze nocive che possono causare danni alla salute e all'ambiente. Si prega diutilizzato i sistemi di restituzione e raccolta disponibili nel proprio paese per lo smaltimento dei rifi uti delle batterie.
INFORMAZIONI RAEE
La direttiva sulle attrezzature elettriche ed elettroniche (direttiva RAEE) è la direttiva comunitaria Europea sulle apparecchiature elettriche ed elettroniche, che è divertata legge europea nel febbraio 2003. Lo scopo principale di questa direttiva è quello di evitare di create rifiuti elettronici. Riciclaggio e altre forme di recupero dei rifiuti dovrebbero essere incoraggiati per ridurre gli sprechi. Il significolo (del cestino) sul prodotto e sulla confezione significata che i prodotti elettrici ed elettronici usati non devono essere smaltiti con i rifiuti domestici. Siete responsabili di smaltire tutti i rifiuti elettronici o elettrici presso i punti di raccolta specifici. Uno smaltimento corretto di questo prodotto contribuirà a far risparmiare risorse preziose e si tratta di un contributo significativo per proteggere il nostro ambiente e la salute umana. Per ulteriori informazioni sul corretto smaltimento delle apparecchiature elettriche ed elettroniche, riciclaggio e Punti di ritro siete invitati a rivolgersi alle autorità locali, le società di gestione dei rifi uti, il rivenditore o il produttore di questo disposativo.
CONFORMITA A ROHS
Questo prodotto è conforme alla direttiva europea 2011/65/UE del 8 giugno 2011 per la restrizione dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche (RoHS) e successive modifi che.
MARCHIO CE
Il marchio CE è conforme alle direttive europee CE.
Made in China
