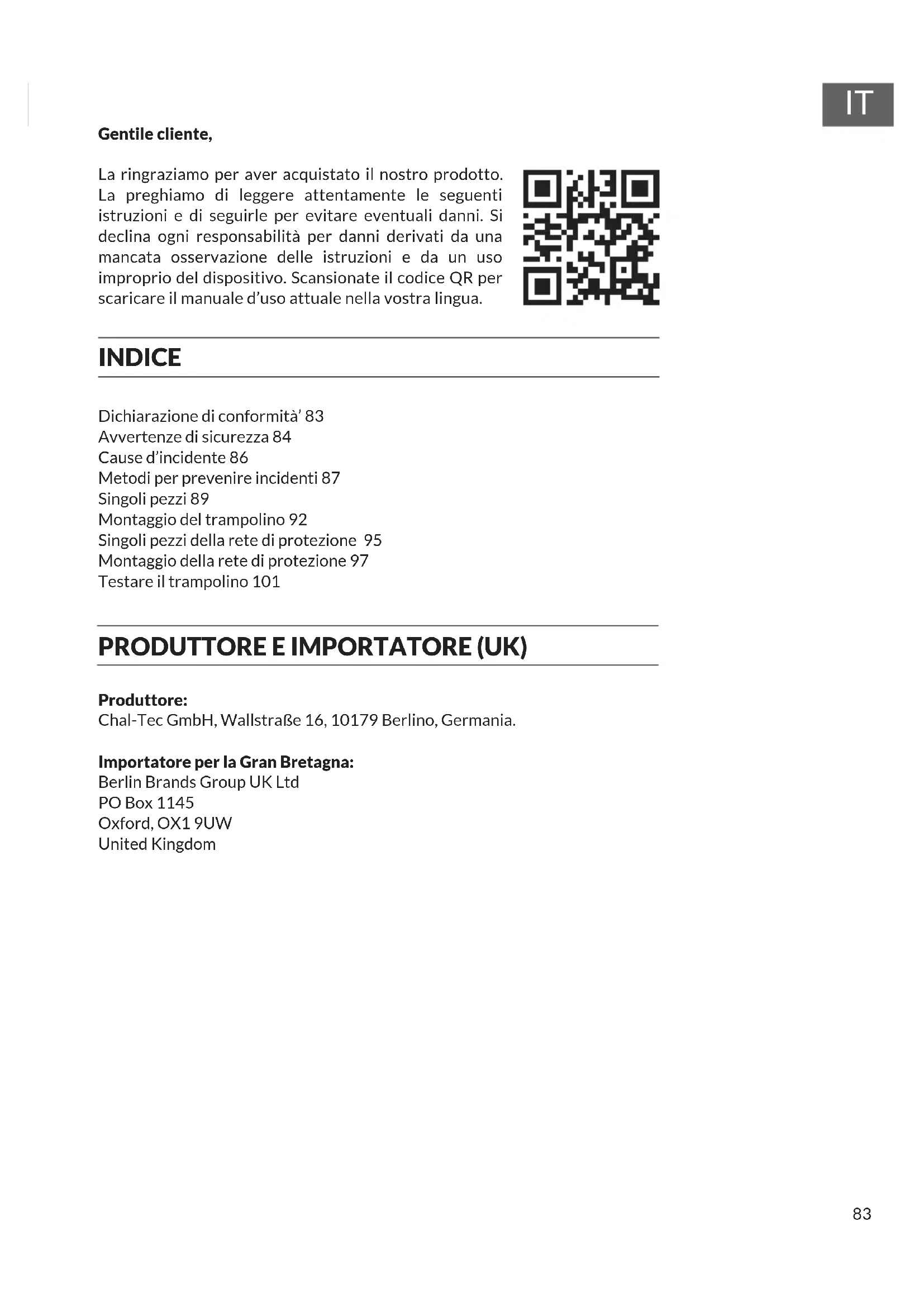

MANUALE UTENTE Jumpstarter Klarfit

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attendamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina agli responsabilità per danni derivati da una mancata osservazione delle istruzioni e da un uso improprio del dispositivo. Scansionate il codice QR per scaricare il manuale d'uso attuale nella vostra lingua.

INDICE

Dichiarazione di conformità' 83

Avvertenze di sicurezza 84

Cause d'incidente 86

Metodi per prevenire incidenti 87

Singoli pezzi 89

Montaggio del trampolino 92

Singoli pezzi della rete di protezione 95

Montaggio della rete di protezione 97

Testare il trampolino 101

Importatore per la Gran Bretagna:

• Leggere attendentamente il manuale di istruzioni prima di montare e utilizzare il dispositivo. Un utilizzo sicuro ed efficace più essere raggiunto solo se il dispositivo viene montato, curato e usato correttamente. Assicurarsi che tutte le personne che usano quello dispositivo siano informate sulle avventenze e istruzioni di sicurezza.
• Prima di iniziare l'allenamento consultare un medico, per assicurarsi di non averere problemi fisici o di salute che potrebbero rappresentare un rischio per il vosto benessere o la vostra sicurezzaattraverso l'uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanta vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.
• Prestare attenzione ai segnali del proprio corpo. Unallenamento errato o eccessivo cuiessere dannioso per la salute. Interrompere l'allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di fiato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l'allenamento.
• Questo dispositivo può essere utilizzato da persona (inclusi bambini) con limitate capacità fisiche, sensoriali o mentali o da persona con esperienza e consocono insufficienti, solo se vengono supervisionate da una persona responsabile della sicurezza e se sono stati informate sulle funzioni del dispositivo. I bambini vanno sorvegliati per assicurarsi che non giochino con il dispositivo.
• Collocare il dispositivo su una superficie piana e asciutta.
• Prima di iniziare l'allenamento assicurarsi sempre che tutte le viti e i fissaggi siano ben stretti.
• La sicurezza del dispositorio è garantita solo se viene regolarmente curato e se si verifica se ci sono danni o segni di usura.
• Utilizzare il disposativo solo per gli usi consentiti. Se durante il montaggio o la verifica si dovessero scopire pezioni difettosi o se si dovessero sentire rumori strani durante l'allenamento, smettere immediamente di allenarsi. Riutilizzare il disposativo solo dopo aver identificato e risolto il problema.
• Vestirsi in modo appropriato quando si utilizes il dispositivo. Evitare abiti larghi che potrebbero restare impigliati nel dispositivo o indumenti che limitano la libertà di movimento.
• Il disposativo è destinato per uso domestico.
• Il disposativo non è adatto a fini terapeutici.
• Fare attentione quando si solleva o si sposta il dispositivo. Ricorrere a tecniche di sollevamento che salvaguardino la schiena e farsi aiutare quando si vuole spostare il dispositivo.

• Rimuovere gli oggetti sotto al dispositivo.

• Non utilizzato se piove, tira vento o c'è il temporale. Non lasciare il dispositivo all'aperto se c'è maltempo perché il telaio del trampolino è un conduttore. Non lasciare che entri in contatto con la corrente. Fare molto attenzione se c'è il temporale!

• Prima di utilizzato il trampolino verifi care che i peszi non siano danneggiati, usurati o rotti, perché potrebbero promotettere la sicurezza e vanno immediatamente sostituiti. Il trampolino può essere riutilizzato quando aver apportato le dovute modifiche.
• Evitare di portare o usare oggetti che si potrebbero impigliare, ad esempio abiti con ganci.

PERICOLO

Rischio di lesioni! Non può saltare più di una persona per volta sul trampolino. Pericolo di lesionitramite sconto. Non saltare! Sussiste il pericolò di atterrare di testa, che potrebbe causare paralisi nei casi più gravi o addirittura la morte.

Piccoli oggetti/parti d'imballaggio

Tenere piccoli oggetti e parti d'imballaggio lontano alla portata dei bambini per evitare che li ingoino. Non lasciare che i bambini giochino con la pellicola.

Trasportare il disposativo

Conservare l'imballaggio originale. Per garantire una protezione suffi ciente durante il trasporto, imballare il dispositivo nella confezione originale.

Pulizia della superficie esterna

Non utilizzato liquidi volatili come gli spray per insetti. Se si esegue una pressione troppo forte durante la detensione, le superfi ci sono rovinarsi. Non utilizzato prodotti abrasivi o altri detergenti chimici. E' suffi ciente un panno morbido.

Destinazione d'uso

• L'utilizzo del trampolino non è adatto a fi ni medici e/o professionali.
• Il peso dell'utilizzatore non deve superare i 120kg .

Pericolo per bambini

• I bambini non possono utilizzato il trampolino alla sorveglianza.
• I bambini con ètà inferioreagli 8 anni o più bassi di 51 cm non possono usare il trampolino, in quanto non sono in grado di valutare i pericoli nelle giocano. Per quello motivivo il luogo di riponimento deve essere inaccessibile a bambini e animali domestici.

Istruzioni per il montaggio

• Tenere una distanza di sicurezza di 8 m da cavi elettrici, rami, piscine, cancelli e recinti.
• Sopra il trampolino delve esserci uno spazio di almeno 7,30m
• Posizione are il trampolino solo su un suolo piatto, resistente e regolare.

CAUSE D'INCIDENTE

Salti

Non si possono eseguire salti sul trampolino, perché atterrare di testa o sulla nuca cui portare a trauma alla schiena o alla nuca, paralisi e addirittura alla morte. Anche saltare di qua e di là cui potò causare lesioni.

Piu utenti contemporamente

Se più personne utilizzano contemporaneously il trampolino, sale automaticamente il rischio di incidenti, perché potrebbero scontrarsi, planare in modo errato o addirittura cadere dal trampolino.

Salire e scendere

Fare sempre molta attenzione quando si sale e si scende. Non saltare sul trampolino da posizioni elevate (scal, fatto ecc.). I bambini piccoli avranno probabilmente bisogno di aiuto per salute e scendere. Non salire sulle copertura imbottite. Reggersi al telao quando si scende.

Telao e molle

Quando si salute bisogna concentrarsi sul centro del trampolino. In quello modo si riduce il rischio di cadere sul telaio o sulla molla quando si atterra. Il telaio e le molle devono essere sempre completamente rivestiti da materassini di protezione.

Perdita di controllo

Se si atterra in modo errato sul materassino, telaio o tappeto di protezione o se si cade dal trampolino, si possono riportare dei traumi. Innanzitutto bisogna saper controllare i salti di base prima di eseguire salti più impegnativi. Se la persona èStanca o se tenta di eseguire un salto che va altri le sue capacità, sussiste il rischio di perdere il controllo. Per riacquistare il controllo bisogna tirare a sé le ginocchia.

Oggetti sconosciuti

Non utilizzare il trampolino se ci sono animali domestici, persona oppure oggetti sotto al dispositivo. Non bisogna ave in mano oggetti o posizionarli sul trampolino quando si salute. Se un'altra persona lo utilizes assicurarsi che non vi siano sopra rami, cavi elettrici ecc.

Manutenzione errata

Prima dell'uso verificare sempre che i materassini e tappeti di protezione non siano lacerati o usurati, i telai deformati, non manchino pezzi, le molle non siano rotte o lente e la struttura sia stabile. I pezzi usurati o difettosi vanno immediatamente sostituiti. Fino ad alla non utilizzato il trampolino.

Maltempo

Il trampolino va utilizzato solo quando il tempo è bello. Un materassino bagnato è scivoloso e non ci si può saltare. Quando il vento soffia a raffiche c'é il rischio di perdere il controllo del salto. Il trampolino è pensato per l'uso domestico.

Accesso illimitato

Quando il trampolino non viene usato, l'ingresso deve restare chiuso per evitare che i bambini non vi giochino alla essere sorvegliati.

METODIPERPREVENIREINCIDENTI

Utente:

E' indispensableabile nozioni di base del trampolino. Prima di tutto bisogna imparare come si esegue un piccolo salto controllato或者其他 posizioni di base e combinazioni di atterraggio, prima di iniziare a esercitarsi con salti avanzati.

E' importante che gli utilizzatori capiscano perché i salti devono essere controllati. Un salto controllato contraddistingue l'elevazione e l'atteraggio nella stessa posizione (vedi paragrafo: "tecniche di salto base"). Gli insegnanti di trampolino qualificati forniranno ulteriore informazioni inerenti il materiale per gli esercizi.

Supervisore:

Il supervisore deve seguire ed eseguire alla lettera le norme di sicurezza. Il supervisore deve informare tutti gli utilizzatori del trampolino sulle avventenze. Se non si può assicurare la presenza di un supervisore, il trampolino va smontato.

Avvertenze sull'uso del trampolino

• Assicurarsi che la cerniera della rete di protezione sia completamente chiusa e che tutti e tre i ganci siano fissati prima di saltare.
  Non saltare di proposito nella rete di protezione, perché è concepito affinché le persone non cadano dal trampolino. Se si salute di proposito nella rete è possibile che il trampolino si rovesci o che la rete si danneggi. Un abuso della rete indica un uso negligente.
• Per aumento la stabilità si possono posizionale dei sacchi di sabbia sui piedi d'appoggio del trampolino. In quello modo si evita che il trampolino si rovesci se viene sollecitato lateralmente.

SINGOLI PEZZI

Trampolino 3 piedi d'appoggio Trampolino 4 piedi d'appoggio

Trampolino 5 piedi d'appoggio Trampolino 6 piedi d'appoggio

Trampolino 7 piedi d'appoggio Trampolino 8 piedi d'appoggio

IT

Parte Ø 1,40 m Ø		1,80 m Ø 2,40	m Ø 3 m Ø	3 m

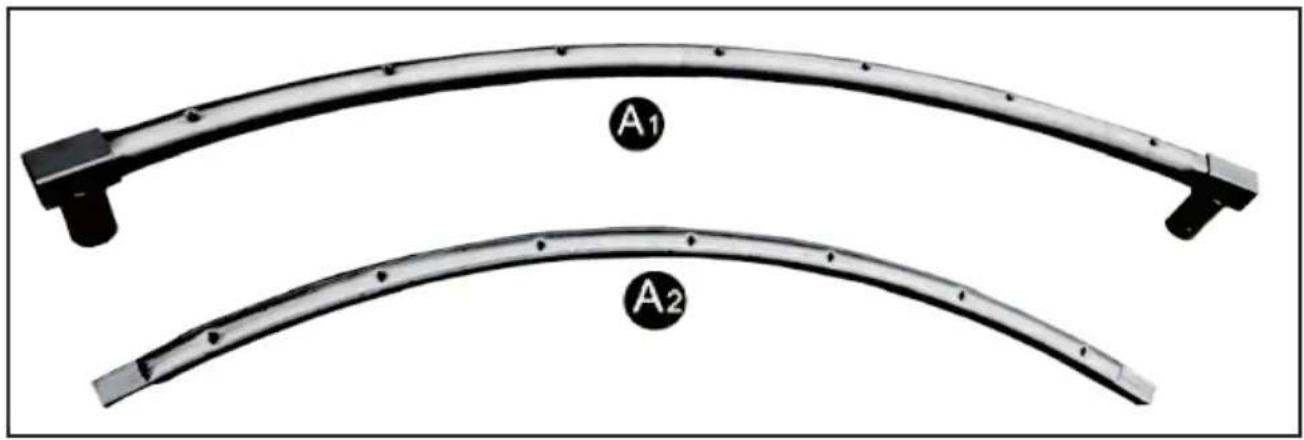

A1	Guida di scorrimento 3 x 3	x 3 x 3 x 3 x
A2	Guida di scorrimento 3 x 3	x 3 x 3 x 3 x

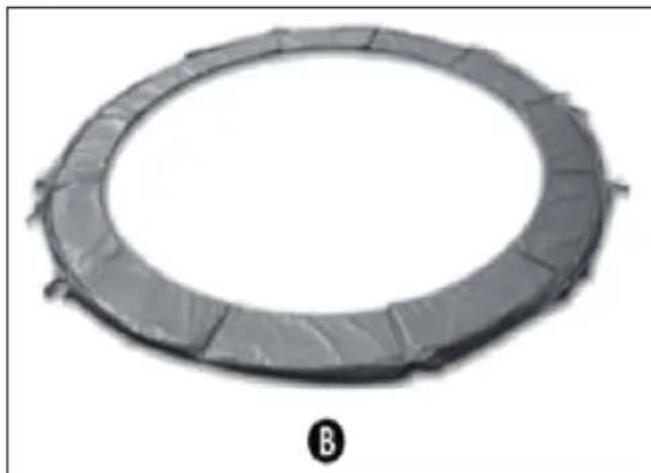

B	Copertura 1 x 1 x 1 x 1 x 1 x

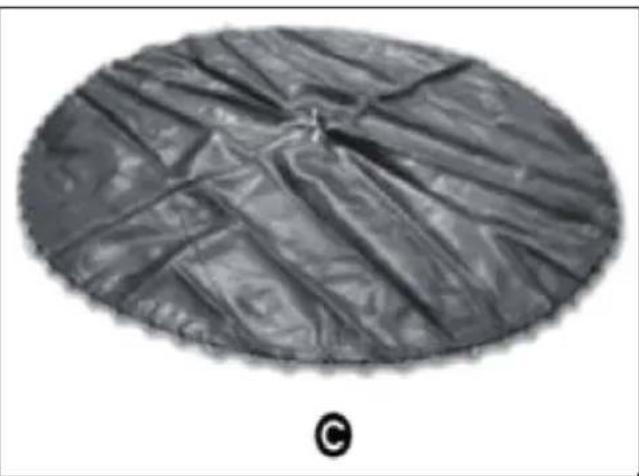

C	Materassino 1 x 1 x 1 x 1 x	1 x

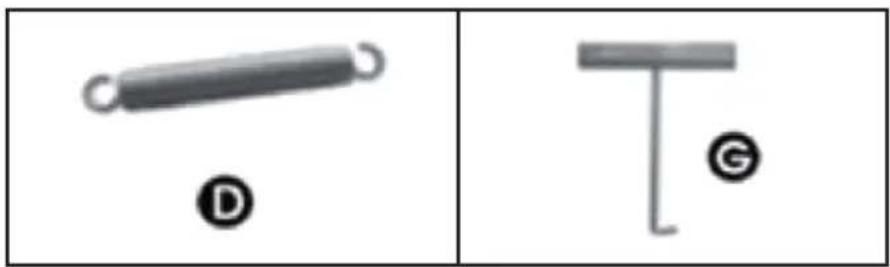

D	Molla 30 x 36 x 42 x 54 x 5	4 x
E	Prolunga	-	-	-	-	6 x
F	Piedi d'appoggio	3 x 3 x 3 x 3	x 3 x
G	Morsetto a molla	1 x 1 x 1 x 1	x 1 x

Parte Ø 3,7 m		Ø 4 m Ø 4,27 m Ø 4,57 m	Ø 4,88 m
A1	Guida superiore	4 x 4 x 4 x 5 x 6 x
A2	Guida superiore	4 x 4 x 4 x 5 x 6 x
B	Copertura 1 x 1 x 1 x 1 x 1 x
C	Materassino 1 x 1 x 1 x 1 x 1 x 1 x
D	Molla 72 x 80 x 80 x 90 x	108 x
E	Prolunga	8 x 8 x 8 x	10 x 12 x
F	Piedi d'appoggio	4 x 4 x 4 x 5 x 6 x
G	Morsetto a molla	1 x 1 x 1 x 1 x 1 x

MONTAGGIO DEL TRAMPOLINO

Note: Il disposativo è concepito in modo tale da essere montato da due persone adulte robuste. Le personne coinvolte nel montaggio devono indossare scarpe di protezione, guanti e vestiti resistenti.

NOTA: Le seguenti immagini molto il montaggio. A seconda del modello, l'equipaggiamento e l'aspetto del trampolino potrebbero discostarsi leggermente

1 2

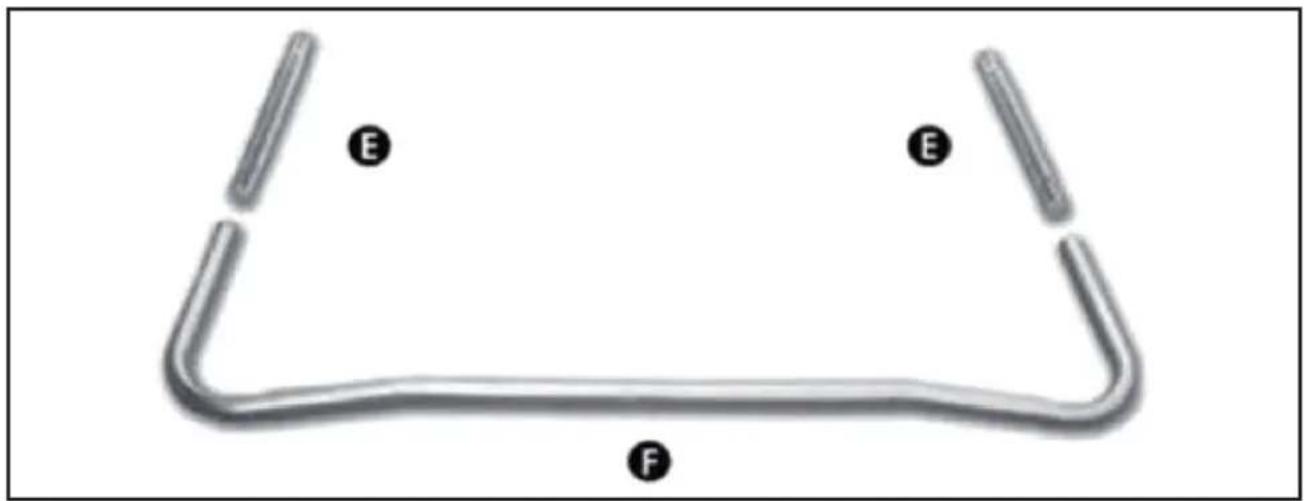

Suddividere in gruppi tutti i singoli pezzi del trampolino, come da figura 1.	Spingere due prolunghe nei piedi d'appoggio e fissarle con le viti. Ripetere l'operazione per tutti i piedi d'appoggio.

3	4

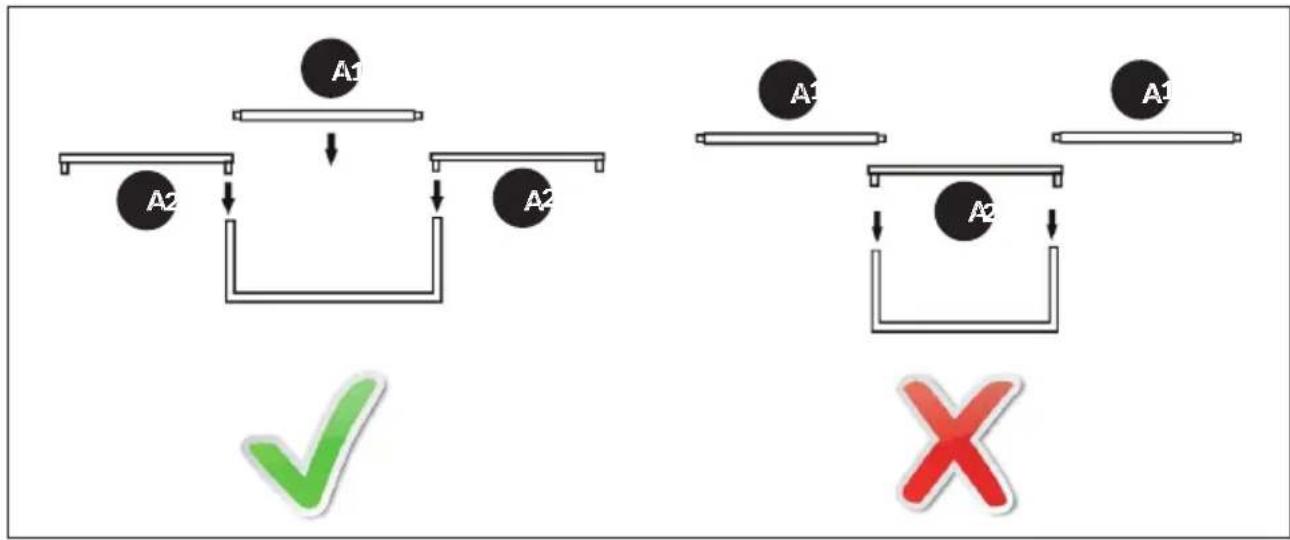

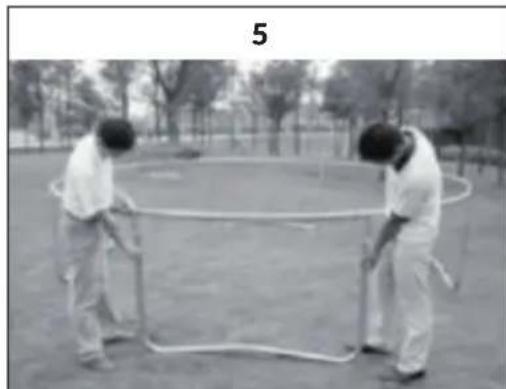

Inserire le guide di scorrimento una nell'altra in modo tale da formare un cerchio. Per chiudere il cerchio sono necessarie due persone: una persona deve insereire l'ultima guida quando l'altraiene in alto le aste sul lato opposto. (Assicurarsi di posizionare correttamente le guide di scorrimento (A1/A2), vedi punto 4).	Assemblare il cerchio e i piedi d'appoggio precedentamente montati come suindicato dando la forma del trampolino. Assicurarsi che agli piede d'appoggio sia collegato a due guide di scorrimento (A1) come molto in figura 4.

Fissare i piedi d'appoggio montati nel punto 2 con il telaio del punto 3.

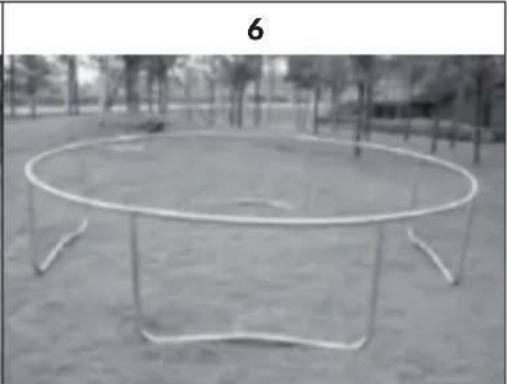

A quello punto il trampolino dovrebbe avere l'aspetto della figura sopraindicata.

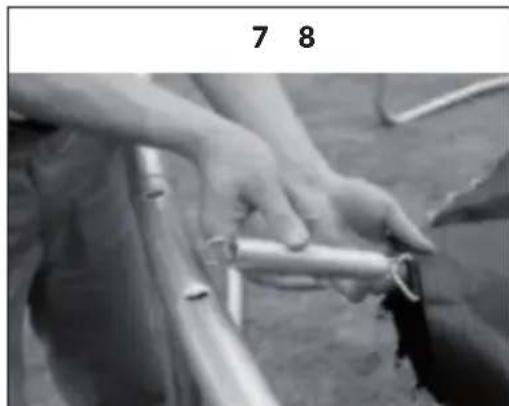

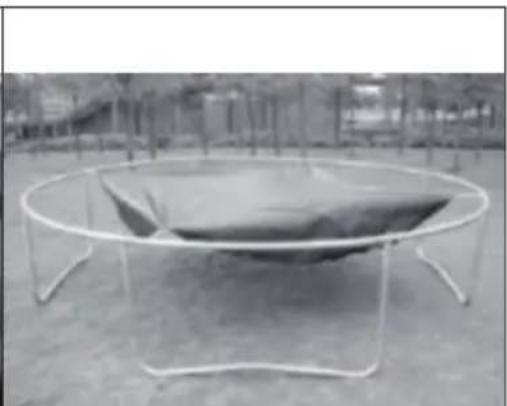

Collocare il materassino con il latocucito versus il basso nel centredella struttura e fissare una molla in uno dei tre anelli triangolari delmaterassino. Dopodiché fissare l'alto capo della molla al tetalo.

Ripetere il punto 7 di fronte alla posizione dove è stata applicata la prima molla. Fissare poi altre due molle a mezza distanza dalle prime due molle, proprio di fronte. In quello modo si garantisce una tensione regolare tra le due molle.

9 10
Ripetere il procedimento per le molle restanti. Utilizzare il morsetto a molla come nella figura suindicata. Attenzione! Rischio di lesioni a causa delle molle che scattano.	Se le molle sono troppo tese più essere necessario insereire le molle adiacenti in agli quattro o cinque fori per distribuire equamente la tension delle stesse.

11 12
Fissare le molle restanti finché tutte le molle sono insertite nel telaio.	Posizione are la copertura sul bordo esterno in modo tale da coprire tutte le molle.

13 14
Legare la copertura al telaio del trampolino con le corde.	Verificare attendamente l'assemblaggio dopo aver terminato il montaggio prima di iniziare a saltare sul trampolino (vedi capitolo "Testare il trampolino").

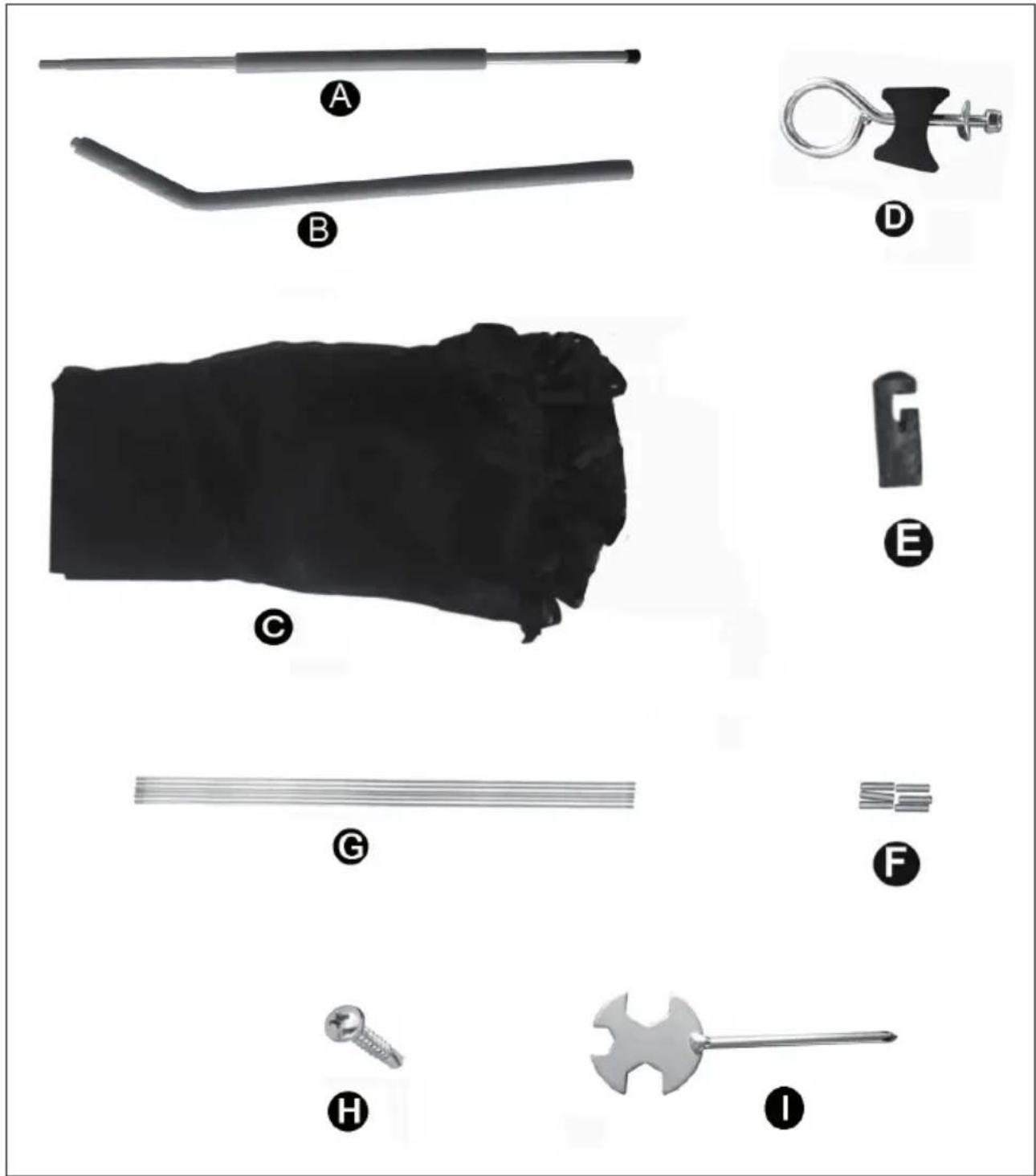

Pezzo Ø 1,80 m Ø		2,40 m Ø 3 m	Ø 3,70 m
A Barra superiore 6 x 6 x 8 x 8 x		8 x
B Barra inferiore 6 x 6 x 8 x 8 x		8 x
C Rete di protezione 1 x 1 x 1 x		1 x 1 x
D Tensionatore rapido 12 x 12 x 12 x 16 x		12 x 12 x 16 x
E Supporto di plastica 1 x 1 x 1 x		1 x 1 x
F Dado per raccordo		6 x 6 x 8 x	10 x
G Asta di metallo		6 x 6 x 8 x	10 x
H Viti		12 x 12 x 12 x 16 x
I	Chiave inglese	1 x	1 x	1 x	1 x

Parte		Ø 4 m Ø	4,27 m Ø 4,5	7 m Ø 4,80 m
A Barra superiore		6 x 6x	10 x 12x
B Barra inferiore		6 x 6x	10 x 12x
C Rete di protezione		1 x 1 x 1 x 1x
D Tensionatore rapido		16 x 16 x 20 x 24 x
E Supporto di plastica		1 x 1 x 1 x 1x
F Dado per raccordo 12 x 12		14 x 16 x
G Asta di metallo		12 x 12 x 14 x 16 x
H Viti		16 x 16 x 20 x 24 x
I	Chiave inglese	1x	1x	1x

MONTAGGIO DELLA RETE DI PROTEZIONE

Il capitolo precedente "Singoli pezzi della rete di protezione" fornisce una lista dei pezzi necessari per la rete (contrassegnati da A a l).

Note: per il montaggio sono necessarie due persone con una buona corporatura. Indossare scarpe e vestiti di protezione adatti. La non osservanza delle istruzioni e degli avventimenti cui causare lesioni.

NOTA: le seguenti immagini mostrano il montaggio della rete di protezione. A seconda del modello, l'equipaggiamento e l'aspetto potrebbero discostarsi leggermente.

1

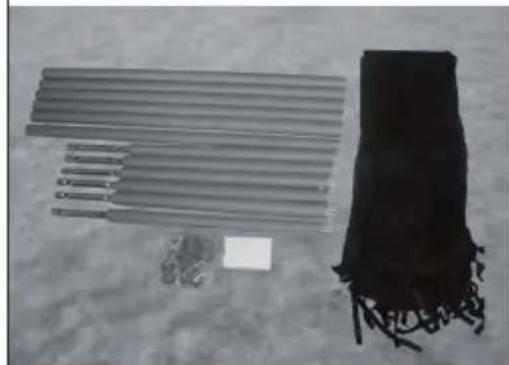

Prima del montaggio disporre tutti i singoli pezioni di fronte a se. Il montaggio della rete di protezione va eseguito da due persone. Iniziare ad assemblare le aste.

2

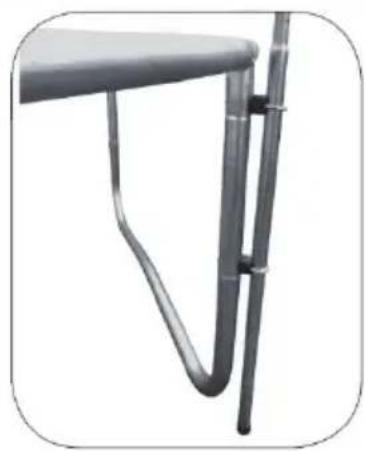

Usare il tensionatore rapido per fissare le aste inferiori al piede d'appoggio del trampolino come raffigurato. Stringere le viti con la chiave.

C

7

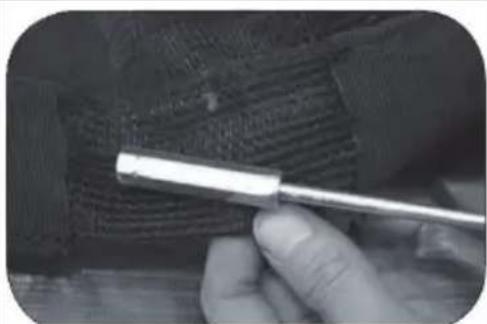

Unire con i dadi la meta delle aste di metallo una detro l'altra sino a formare un'unica asta lunga. Fare la stessa casa con l'altra meta delle aste.

8

9

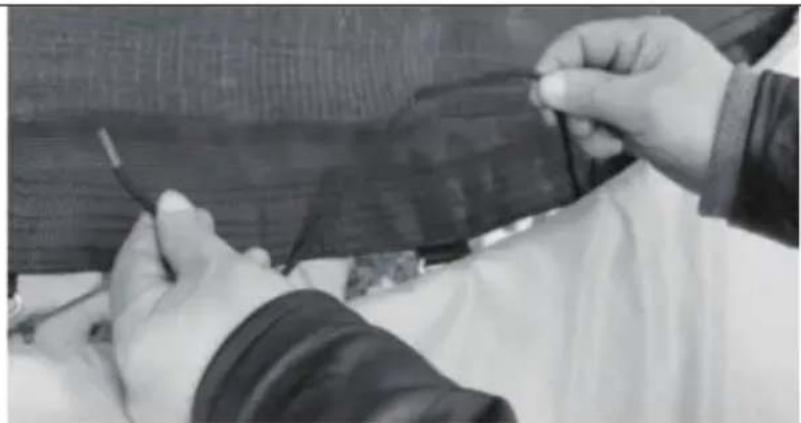

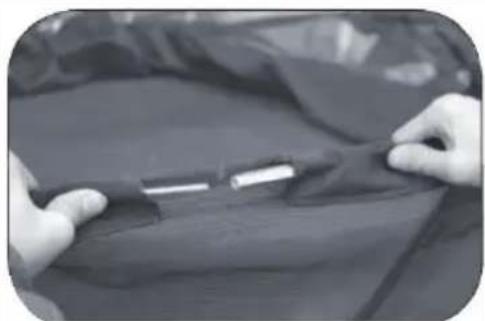

Spingere entrambé le aste di metallo nella fodera superiore della rete di protezione come indicato in figura.

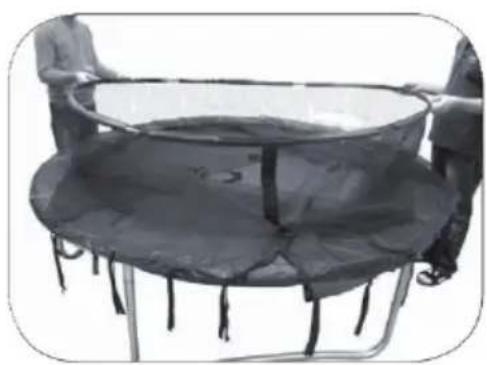

Unire le estremità di entrambé le aste in modo tale da formare un cerchio.

10

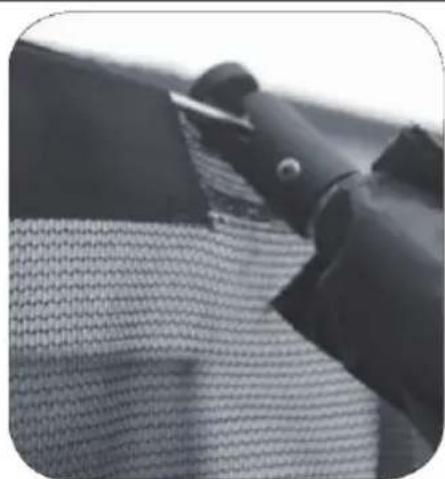

Appendere le aste disposte a cerchio della rete di protezione nei supporti di plastica delle aste di metallo montate perpendicolarmente al trampolino, come alla la figura. Per quello punto è necessaria la presenza di due adulti.

11

Utilizzare la corda per unire la parte inferiore della rete di protezione con gli anelli triangolari come da figura.

12

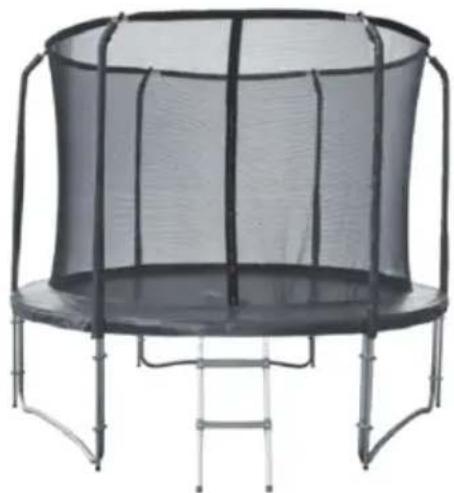

Ora il trampolino è montato e pronto per essere usato.

TESTARE IL TRAMPOLINO

Dopo il montaggio del trampolino è importante eseguire i seguenti controlli di sicurezza:

Controllo di sicurezza del trampolino

• Verificare con un cacciavite che tutte le viti siano ben strette.
• Guardare除去 il materassino del trampolino per verificare che tutte le molle siano ben collegate al telao eagli anelli triangolari.
• Muovere il trampolino in tutte le direzioni e verificare la stabilità del telaio.
• Utilizzare entrambé le mani per collocare il proprio peso su una sezione del trampolino e poi lasciar andare per verificare che il suo sa piano.
• Controllare la copertura e verificare che il telaio e tutte le molle siano completeness coperti.
• Assicurarsi che le corde della copertura siano ben allacciate.

Controllo di sicurezza della rete di protezione:

• Aggrapparsi alla rete e scuotere tutte le aste per verificare che siano stabili.
• Verificare che il materiale e la cuciturà della rete di protezione e del rivestimento delle aste non siano strappati.
• Verificare il funzionamento della chiusura della rete e del gancio di entrata.
• Verificare che tutti i ganci della rete di protezione siano ben fissati nell'angolo triangolare fatto al trampolino.

Dopo aver effettuato tutti i controllingi e dopo che il trampolino ha superato tutte le prime verifiche (sopra), una persona cui testare il trampolino saltandoci sopra per 5 minuti consecutivi nel centro. Se il trampolino risultata stabile il test è stato superato.
