MANUALE UTENTE PHOTOSMART C5380 HP

Avvisi della Hewlett-Packard Company Le informazioni contenute in questo documento sono soggette a modifica senza preavviso. Tutti i diritti riservati. Sono proibiti la riproduzione, l'adattamento o la traduzione di questo materiale senza previa autorizzazione scritta della Hewlett-Packard, salvo per quanto consentito dalle leggi sui diritti d'autore. Le uniche garanzie per i prodotti e i servizi HP sono definite nelle dichiarazioni di garanzia esplicita che accompagnano tali prodotti e servizi. Nulla di quanto dichiarato nel presente documento costituisce una garanzia aggiuntiva. HP non sarà ritenuta responsabile di eventuali omissioni o errori tecnici o editoriali qui contenuti. © 2007 Hewlett-Packard Development Company, L.P. Windows, Windows 2000 e Windows XP sono marchi registrati di Microsoft Corporation negli Stati Uniti. Windows Vista è un marchio o un marchio registrato di Microsoft Corporation negli Stati Uniti e in altri Paesi. Intel e Pentium sono marchi o marchi registrati di Intel Corporation o di società controllate da Intel negli Stati Uniti e in altri Paesi.

Sommario Descrizione dell'unità HP All-in-One Panoramica dell'unità HP All-in-One56 Funzioni del pannello di controllo57 Ulteriori informazioni59 Caricamento della carta59 Prevenzione degli inceppamenti della carta62 Stampa diretta su CD/DVD63 Stampa di una foto su carta fotografica65 Scansione di un'immagine66 Creazione di una copia66 Sostituzione delle cartucce66

Risoluzione dei problemi e assistenza Disinstallazione e reinstallazione del software70 Risoluzione di problemi relativi alla configurazione71 Eliminazione degli inceppamenti della carta73 Risoluzione dei problemi per la stampa su CD/DVD73 Informazioni sulle cartucce d'inchiostro e sulla testina di stampa76 Procedura di assistenza77

Informazioni tecniche Requisiti di sistema78 Caratteristiche tecniche del prodotto78 Informazioni normative78 Garanzia80

Descrizione dell'unità HP All-in-One Utilizzare l'unità HP All-in-One per completare in modo semplice e rapido attività quali effettuare una copia, acquisire dei documenti oppure eseguire la stampa di foto presenti su una scheda di memoria o su una periferica di memorizzazione. È possibile accedere a numerose funzioni dell'unità HP All-in-One direttamente dal pannello di controllo, senza accendere il computer. Nota Questa guida illustra le operazioni di base e le procedure di risoluzione dei problemi e fornisce informazioni su come contattare il supporto HP e ordinare i materiali di consumo. La Guida in linea illustra nel dettaglio tutte le caratteristiche e le funzioni e spiega come utilizzare il software HP Photosmart fornito insieme all'unità HP All-in-One.

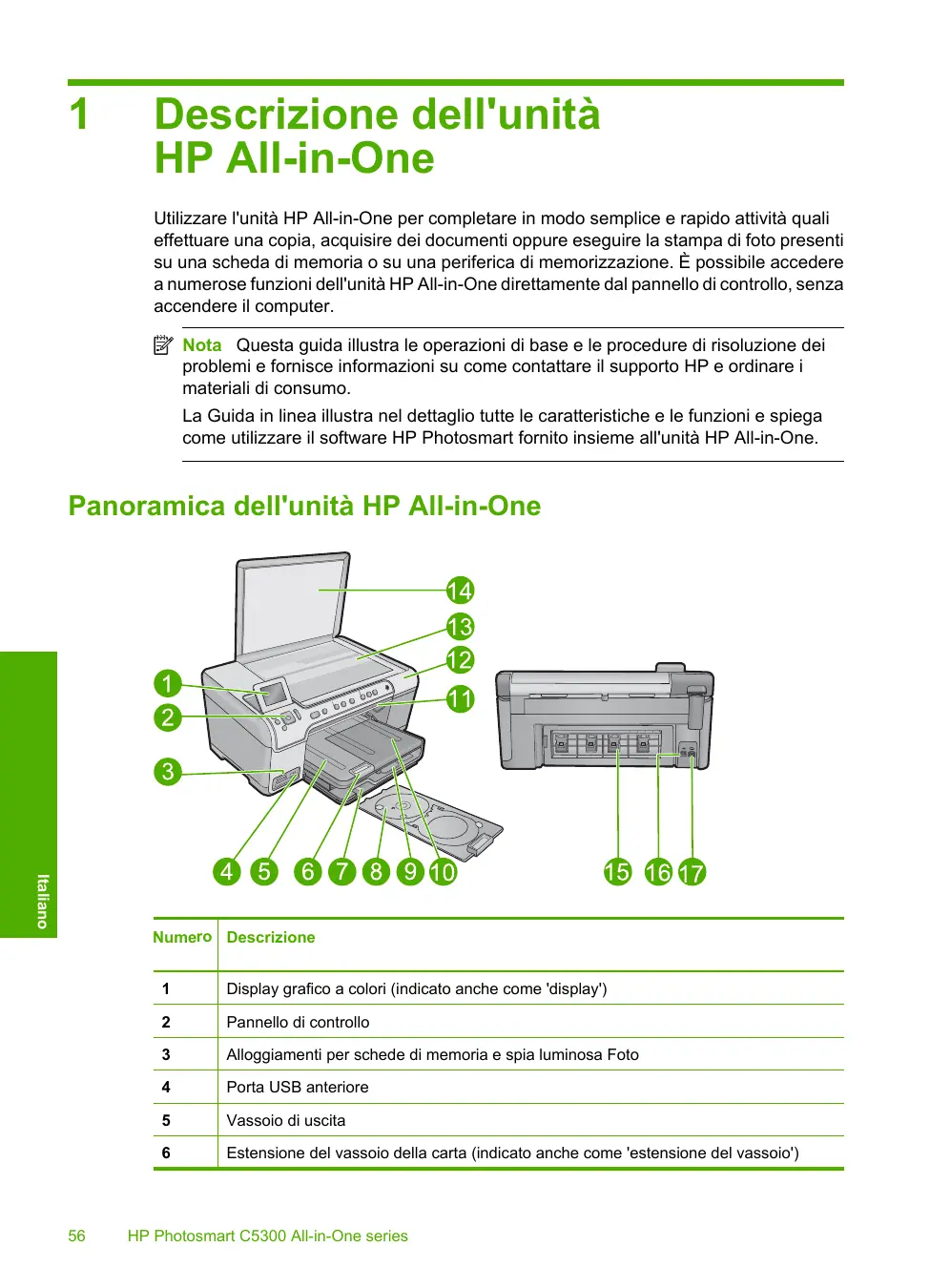

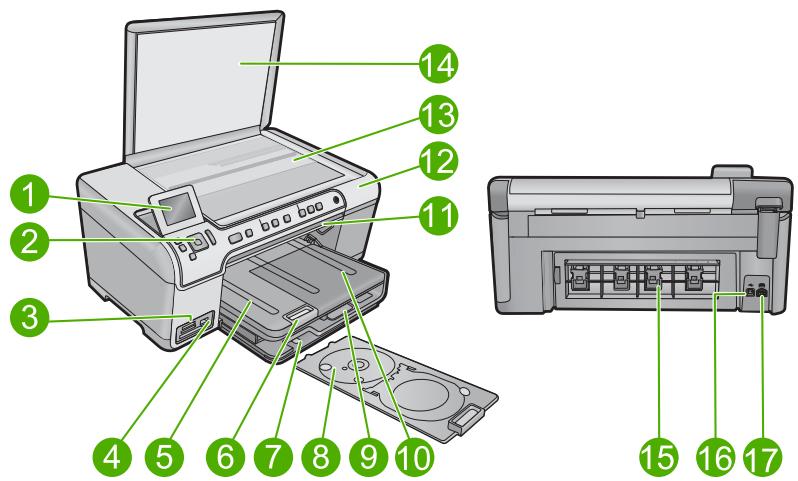

Panoramica dell'unità HP All-in-One

Display grafico a colori (indicato anche come 'display')

Pannello di controllo

Alloggiamenti per schede di memoria e spia luminosa Foto

Estensione del vassoio della carta (indicato anche come 'estensione del vassoio')

HP Photosmart C5300 All-in-One series

(continuazione) Numero Descrizione 7

Area di memorizzazione del supporto CD/DVD

Vassoio di alimentazione principale (indicato anche come 'vassoio di alimentazione')

Sportello di accesso CD/DVD

Sportello per la cartuccia d'inchiostro

Superficie di scansione

Pellicola del coperchio

Connessione di alimentazione*

* Da utilizzare solo con l'adattatore fornito da HP.

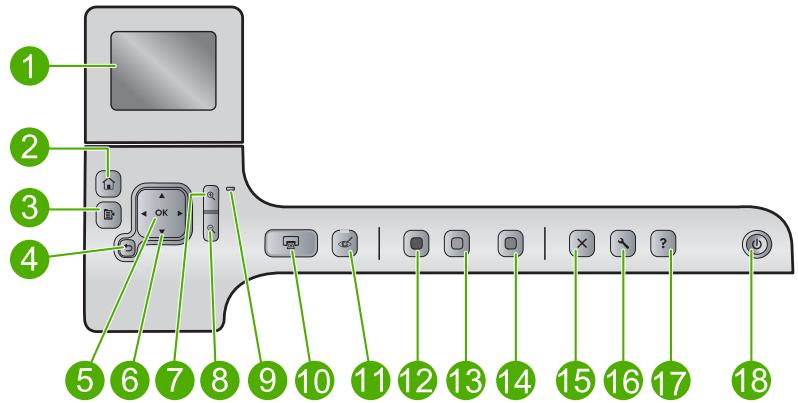

Funzioni del pannello di controllo

La figura riportata di seguito e la relativa tabella forniscono un riferimento rapido alle funzioni del pannello di controllo dell'unità HP All-in-One.

Display grafico a colori (indicato anche come display): consente di visualizzare i menu, le foto e i messaggi. Il display può essere sollevato e inclinato per migliorare la visualizzazione.

Pagina iniziale: Torna alla schermata iniziale (la schermata predefinita quando si accende l'unità).

Funzioni del pannello di controllo

Capitolo 1 (continuazione) Numero

Menu: Presenta un insieme di opzioni riferito al display corrente.

Indietro: torna alla schermata precedente sul display.

OK: seleziona un'impostazione del menu, un valore o una foto visualizzata sul display.

Pannello direzionale: consentono di scorrere le foto e le opzioni del menu premendo i pulsanti freccia su, giù, destra e sinistra. Quando si ingrandisce una foto, si possono utilizzare i tasti freccia per spostarsi nella foto stessa e selezionare una diversa area da stampare.

Zoom in +: ingrandisce l'immagine sul display. È possibile usare questo pulsante anche con le frecce sul pannello direzionale per regolare la superficie ritagliata per la stampa.

Zoom out -: rimpicciolisce l'immagine per visualizzarne una parte maggiore. Se si seleziona questo pulsante quando una foto è visualizzata sul display al 100%, la funzione Adatta alla pagina viene applicata alla foto.

Spia di Avviso: indica che si è verificato un problema. Per ulteriori informazioni, vedere il display.

Stampa foto: consente di stampare le foto selezionate sulla scheda di memoria. Se non ci sono foto selezionate, il prodotto stampa la foto attualmente visualizzata sul display.

Eliminazione occhi rossi: consente di attivare o disattivare la funzione Eliminazione occhi rossi. Questa funzione viene abilitata quando viene inserita una scheda di memoria. L'unità corregge automaticamente l'effetto occhi rossi in tutte le foto nella coda di stampa.

Avvio copia Nero: avvia la copia in bianco e nero.

Avvio copia Colore: consente di avviare una copia a colori.

Avvio scansione: apre il Menu Scansione in cui è possibile selezionare una destinazione per la scansione.

Annulla: interrompe l'operazione corrente.

Impostazione: Apre il menu Imposta, in cui è possibile modificare le impostazioni dell'unità ed eseguire operazioni di manutenzione.

Guida: Apre Menu Guida sul display, in cui è possibile selezionare un argomento per visualizzare le relative informazioni. Dalla schermata iniziale, la pressione di Guida consente di visualizzare gli argomenti per i quali è disponibile la Guida. A seconda della scelta, l'argomento viene visualizzato sul display o sullo schermo del computer. Quando vengono visualizzate schermate diverse da quella iniziale, il pulsante Guida fornisce argomenti della Guida applicabili alla schermata corrente.

Accesa: consente di accendere o spegnere l'unità. Quando l'unità è spenta, l'alimentazione continua comunque a essere usata dalla periferica in quantità minima. Per staccare completamente l'alimentazione dall'unità, spegnerla e scollegare il cavo di alimentazione.

HP Photosmart C5300 All-in-One series

Ulteriori informazioni Sono disponibili numerose risorse, su carta e in linea, che forniscono informazioni sulla configurazione e l'utilizzo dell'unità HP All-in-One.

Guida Start Here La Guida Start Here fornisce istruzioni per la configurazione dell'unità HP All-in-One e l'installazione del software. Seguire la procedura nella Guida Start Here secondo l'ordine indicato. Se si verificano problemi durante l'installazione, consultare la sezione relativa alla risoluzione dei problemi in fondo alla Guida Start Here oppure vedere "Risoluzione dei problemi e assistenza" a pagina 70 in questa guida.

Guida in linea La Guida in linea fornisce istruzioni dettagliate sulle funzioni dell'unità HP All-in-One non descritte in questa Guida, incluse le funzioni disponibili solo tramite l'utilizzo del software installato con HP All-in-One. Nella Guida in linea sono disponibili anche informazioni normative e ambientali. Per accedere alla schermata della Guida in linea • In Windows: Fare clic su Start > Tutti i programmi > HP > Photosmart C5300 All-in-One series > Guida. • In Macintosh: Aprire HP Device Manager e fare clic sull'icona ? . Quindi, fare clic sul menu principale e selezionare Photosmart C5300 All-in-One series.

Sito Web HP Se si dispone dell'accesso a Internet, è possibile ottenere assistenza visitando il sito Web HP all'indirizzowww.hp.com/support. Il sito Web offre assistenza tecnica e informazioni sui driver, sui prodotti e sulle modalità di ordinazione.

Nell'unità HP All-in-One è possibile caricare molti tipi e formati di carta diversi, tra cui Lettera o A4, carta fotografica, lucidi e buste. Per maggiori informazioni, consultare la Guida in linea. Per caricare carta di formato standard 1. Sollevare e tenere aperto il vassoio di uscita.

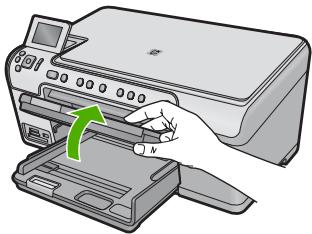

Caricamento della carta

Caricamento della carta

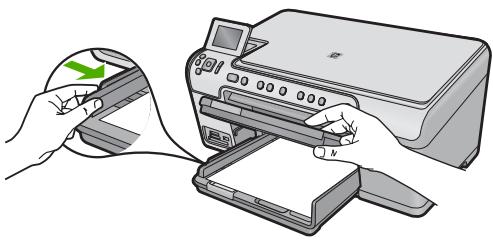

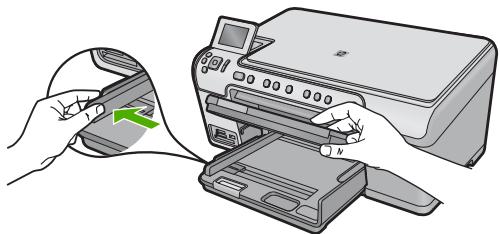

2. Far scorrere la guida della larghezza della carta.

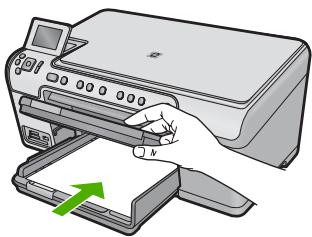

3. Inserire la risma di carta nel vassoio di alimentazione principale con il lato corto del foglio e il lato di stampa rivolto verso il basso. Far scorrere la risma di carta finché non si arresta.

Avvertimento Accertarsi che il prodotto non sia in funzione quando si carica la carta nel vassoio di alimentazione principale. Se il prodotto utilizza le cartucce di inchiostro o è in corso un'altra operazione, il fermo della carta interno al prodotto potrebbe non essere in posizione. La carta potrebbe non venire caricata correttamente e il prodotto potrebbe espellere pagine vuote.

Suggerimento Se si utilizza carta intestata, inserire prima l'estremità superiore della pagina con il lato di stampa rivolto verso il basso. 4. Far scorrere la guida di larghezza della carta verso l'interno fino a toccare il bordo della carta. Non caricare eccessivamente il vassoio di alimentazione principale; verificare che la risma di carta sia sistemata comodamente nel vassoio e che non superi in altezza il bordo superiore della guida della larghezza della carta.

HP Photosmart C5300 All-in-One series

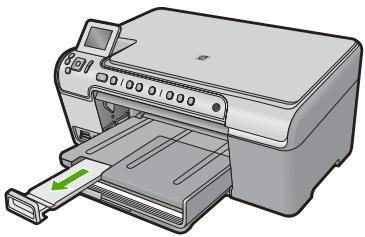

5. Abbassare il vassoio di uscita. Estrarre completamente l'estensione del vassoio tirandola verso di sé. Capovolgere il fermo della carta nella parte terminale dell'estensione del vassoio per estrarre completamente l'estensione.

Nota Quando si utilizza carta di formato Legal, non aprire l'estensione del vassoio carta.

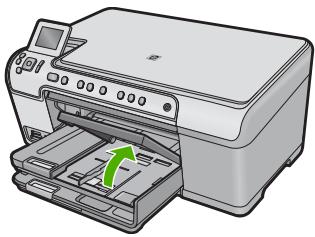

Per caricare carta fotografica da 13 x 18 cm (5 x 7 pollici) nel vassoio per foto 1. Sollevare il coperchio del vassoio per foto.

2. Far scorrere al massimo la guida di larghezza della carta.

Caricamento della carta

3. Caricare la risma di carta fotografica nel vassoio per foto dal lato corto del foglio e con il lato di stampa rivolto verso il basso. Far scorrere la risma di carta fotografica finché non si arresta. Se la carta fotografica utilizzata ha linguette perforate, caricarla in modo che il lato perforato sia rivolto verso l'operatore.

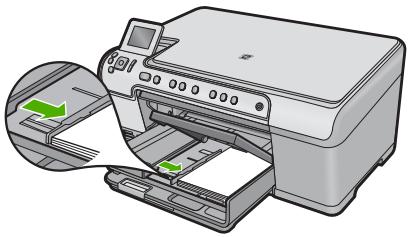

4. Far scorrere la guida di larghezza della carta verso l'interno fino a toccare il bordo della carta. Non caricare eccessivamente il vassoio per foto; verificare che la risma di carta fotografica sia sistemata comodamente nel vassoio e che non superi in altezza il bordo superiore della guida della larghezza della carta.

5. Abbassare il coperchio del vassoio per foto.

Prevenzione degli inceppamenti della carta Per evitare inceppamenti della carta, attenersi alle indicazioni riportate di seguito. Italiano

Rimuovere spesso il materiale stampato dal vassoio di uscita. Evitare che la carta fotografica si pieghi o si arricci conservando tutta la carta fotografica inutilizzata in un sacchetto a chiusura ermetica riutilizzabile. Verificare che la carta caricata sia adagiata correttamente nel vassoio di alimentazione e che i margini non siano spiegazzati o strappati. Quando si stampano le etichette, accertarsi che i fogli per le etichette non abbiano più di due anni. Se si utilizzano etichette vecchie, queste potrebbero staccarsi quando i fogli passano all'interno del prodotto, provocando inceppamenti della carta. Non abbinare diversi tipi e formati di carta nel vassoio di alimentazione; l'intera risma di carta nel vassoio di alimentazione deve essere dello stesso tipo e dello stesso formato. Regolare la guida di larghezza della carta nel vassoio di alimentazione in modo che aderisca al supporto. Accertarsi che la guida di larghezza della carta non pieghi il supporto nel vassoio di alimentazione.

HP Photosmart C5300 All-in-One series

Non forzare troppo la carta nel vassoio di alimentazione. Utilizzare i tipi di carta consigliati per il prodotto.

Stampa diretta su CD/DVD Oltre a stampare sulla carta, l'unità HP All-in-One consente di stampare direttamente sulla superficie di CD e DVD con apposito rivestimento per realizzare lavori di stampa avviati da un computer collegato. È possibile creare un'etichetta personalizzata per CD o DVD utilizzando il software fornito con l'unitàHP All-in-One e poi stamparla su un supporto CD o DVD stampabile. Suggerimento Si consiglia di scrivere i dati sul CD o DVD prima di stamparvi sopra l'etichetta. Nota L'unità HP All-in-One non supporta i lavori di stampa su CD/DVD avviati dal pannello di controllo. È necessario utilizzare il software fornito con l'unità HP All-in-One per eseguire una stampa su un CD/DVD. Per ulteriori informazioni, vedere la Guida del software.

4. Inserire il CD/DVD nel relativo supporto con il lato stampabile rivolto verso l'alto. Il CD/DVD deve essere posizionato sull'anello sul lato del supporto contrassegnato le frecce.

Nota Se si utilizza un CD/DVD di formato ridotto, ripiegare l'anello del supporto sul CD/DVD.

Stampa diretta su CD/DVD

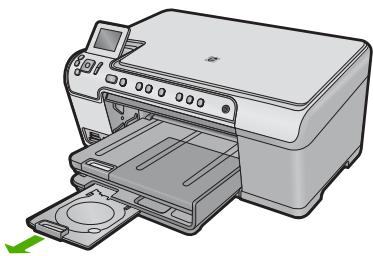

Per stampare direttamente su un CD/DVD 1. Usare il software fornito con il prodotto per creare e stampare un'etichetta per CD/ DVD. 2. Se l'unità si trova vicino ad una parete, spostarla in avanti di almeno 7,5 cm (3 pollici). 3. Rimuovere con attenzione il supporto CD/DVD dal comparto in cui viene custodito sotto il vassoio di alimentazione principale.

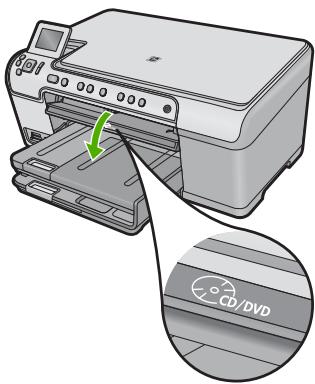

5. Abbassare il vassoio CD/DVD. Il vassoio CD/DVD si trova appena sotto il pannello di controllo. Quando è abbassato, il vassoio CD/DVD è sopra il vassoio di uscita.

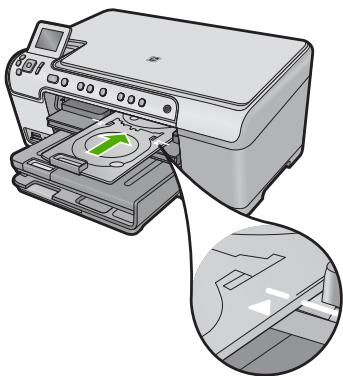

6. Spingere il supporto CD/DVD nell'unità finché le linee bianche sul supporto CD/DVD non si sovrappongono alle linee bianche sul vassoio CD/DVD, quindi premere OK.

Nota Il supporto CD/DVD viene alimentato nell'unità durante la stampa. 7. Dopo la stampa, verificare che il supporto CD/DVD sia stato reinserito nell'area di memorizzazione.

HP Photosmart C5300 All-in-One series

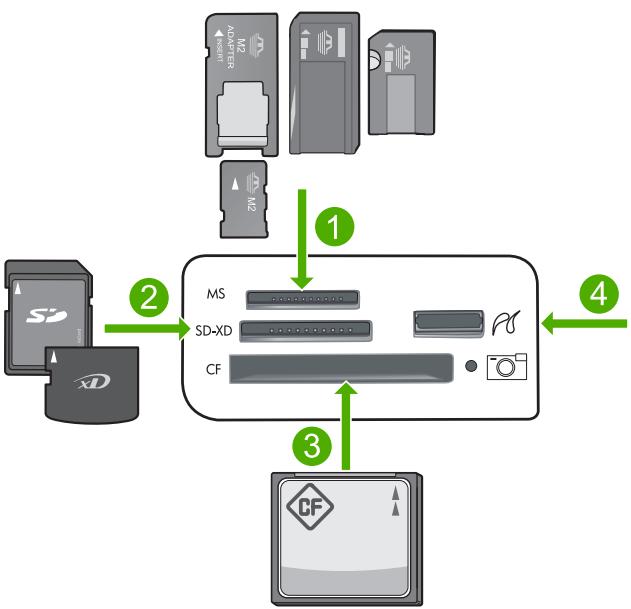

Stampa di una foto su carta fotografica

Memory Stick, Memory Stick Pro, Memory Stick Select, Memory Stick Magic Gate, Memory Stick Duo o Duo Pro (l'adattatore è opzionale) o Memory Stick Micro (è necessario l'adattatore)

Porta USB anteriore (per i dispositivi di memorizzazione e fotocamere PictBridge)

Operazioni da eseguire per la stampa di fotografie 1. Caricare la carta fotografica nel vassoio di alimentazione appropriato. 2. Inserire una scheda di memoria nell'apposito alloggiamento dell'unità o collegare una periferica di memorizzazione alla porta USB frontale. 3. Premere OK per selezionare Visualizza e stampa. 4. Premere il pulsante freccia sinistra o freccia destra per scorrere le miniature delle foto. 5. Quando viene evidenziata la foto che si desidera stampare, premere OK. 6. Premere il pulsante freccia su per aumentare il numero di copie. È necessario specificare almeno una copia. In caso contrario, la foto non verrà stampata. Suggerimento Per ritagliare, ruotare o apportare altre modifiche alla foto prima della stampa, premere il pulsante Menu.

Stampa di una foto su carta fotografica

Per ottenere stampe di qualità ottimale, si consigliano i tipi di carta HP specifici per il tipo di progetto da stampare e l'inchiostro originale HP. La carta e l'inchiostro HP sono progettati appositamente per un uso contestuale per fornire un output di alta qualità.

7. (Opzionale) Continuare a scorrere verso sinistra o verso destra per aggiungere altre foto alla coda di stampa. 8. Premere OK per visualizzare in anteprima il lavoro di stampa. 9. (Opzionale) Premere il pulsante Menu per modificare le impostazioni di stampa. 10. Premere Stampa foto.

Suggerimento Durante la stampa, è possibile premere OK per aggiungere altre foto alla coda di stampa.

Scansione di un'immagine È possibile avviare una scansione dal computer o dal pannello di controllo dell'unità HP All-in-One. In questa sezione viene illustrato solo come eseguire la scansione dal pannello di controllo dell'unità HP All-in-One. Nota È inoltre possibile utilizzare il software installato con l'unità HP All-in-One per eseguire la scansione di immagini. Tale software consente di modificare le immagini acquisite tramite scansione e creare progetti speciali utilizzando tali immagini. Per eseguire la scansione sul computer 1. Caricare l'originale con il lato di stampa rivolto verso il basso nell'angolo anteriore destro della superficie di scansione. 2. Premere Avvio scansione sul pannello di controllo. 3. Premere il pulsante freccia giù fino a che non viene visualizzato Scansione su computer, quindi premere OK. 4. Viene visualizzato il menu Scansione a. Premere il pulsante freccia giù per selezionare il collegamento al processo che si desidera utilizzare, quindi premere OK. Nota I collegamenti al processo definiscono parametri di scansione, ad esempio l'applicazione software, dpi, e impostazioni colore così non è necessario impostarli per ogni processo di scansione. 5. Attenersi alla procedura visualizzata per salvare la scansione sul computer. Italiano

Creazione di una copia È possibile realizzare copie di qualità utilizzando il pannello di controllo. Per creare una copia dal pannello di controllo 1. Verificare che nel vassoio di alimentazione sia caricata la carta. 2. Caricare l'originale con il lato di stampa rivolto verso il basso nell'angolo anteriore destro della superficie di scansione. 3. Per avviare la copia, premere Avvio copia Nero o Avvio copia Colore.

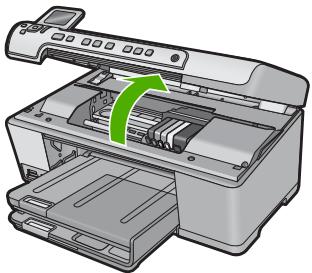

Sostituzione delle cartucce Seguire queste istruzioni per sostituire le cartucce d'inchiostro.

HP Photosmart C5300 All-in-One series

Nota Quando si configura il prodotto per la prima volta, seguire le istruzioni nella guida Start Here per l'installazione della testina di stampa e delle cartucce di inchiostro. Se non si hanno già le cartucce d'inchiostro di ricambio per l'unità HP All-in-One e occorre ordinarle, andare a www.hp.com/buy/supplies. Se richiesto, selezionare il paese/regione, attenersi alle istruzioni per selezionare il prodotto, quindi fare clic su uno dei collegamenti per effettuare gli acquisti. Avvertimento Prima di rimuovere la vecchia cartuccia di inchiostro, attendere che ve ne sia una nuova disponibile. Non lasciare la cartuccia di inchiostro fuori dal prodotto per un periodo di tempo prolungato. Ciò potrebbe danneggiare il prodotto e la cartuccia di inchiostro. Per sostituire le cartucce d'inchiostro 1. Verificare che il prodotto sia acceso. 2. Aprire lo sportello per la cartuccia dell'inchiostro sollevandolo dalla parte destra anteriore dell'unità, finché lo sportello non si blocca in posizione.

Il carrello di stampa si sposta al centro dell'unità. Nota Attendere che la cartuccia di stampa si fermi prima di continuare.

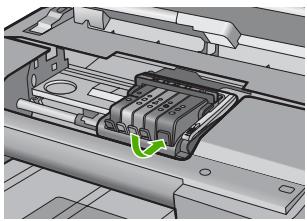

3. Premere la linguetta sulla parte anteriore della cartuccia d'inchiostro per rilasciarla, quindi estrarla dall'alloggiamento.

Avvertimento Non alzare la maniglia del fermo del carrello di stampa per rimuovere le cartucce di inchiostro. 4. Rimuovere la cartuccia nuova dalla confezione tirando la linguetta arancione per rimuovere la pellicola di plastica dalla cartuccia.

Sostituzione delle cartucce

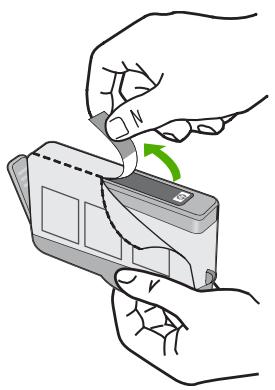

Nota Accertarsi di aver rimosso la plastica dalla cartuccia di inchiostro prima di installarla nel prodotto, altrimenti non sarà possibile eseguire la stampa.

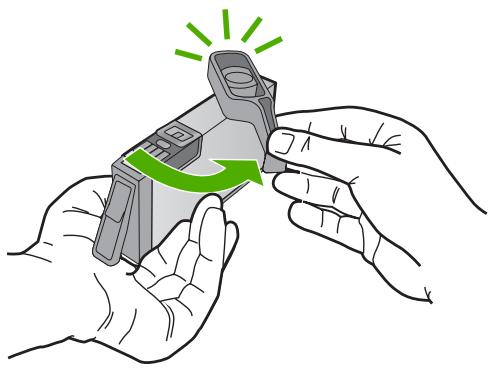

5. Girare il cappuccio arancione per rimuoverlo.

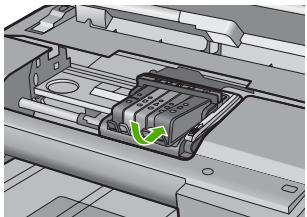

6. Aiutandosi con le icone colorate, far scorrere la cartuccia di inchiostro nell'alloggiamento vuoto fino al completo inserimento. Avvertimento Non alzare la maniglia del fermo del carrello di stampa per installare le cartucce di inchiostro. In caso contrario, le cartucce di inchiostro potrebbero non essere installate correttamente e potrebbero verificarsi problemi di stampa. Il fermo deve restare giù per installare correttamente le cartucce di stampa. Accertarsi di inserire la cartuccia nell'alloggiamento con la stessa icona e lo stesso colore della cartuccia che si sta installando.

HP Photosmart C5300 All-in-One series

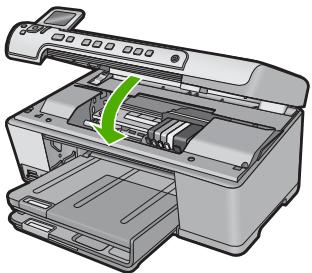

7. Ripetere i passi da 3 a 6 per ciascuna cartuccia che si desidera sostituire. 8. Chiudere lo sportello per la cartuccia dell'inchiostro.

Sostituzione delle cartucce

Risoluzione dei problemi e assistenza In questo capitolo vengono fornite informazioni sulla risoluzione dei problemi relativi all'unità HP All-in-One. Vengono fornite informazioni specifiche per i problemi relativi all'installazione, alla configurazione nonché istruzioni pratiche. Per maggiori informazioni sulla risoluzione dei problemi, consultare la Guida in linea fornita con il software. Se l'unità HP All-in-One viene collegata al computer mediante un cavo USB prima dell'installazione del software HP All-in-One sul computer, è possibile che si verifichino alcuni problemi. Se l'unità HP All-in-One è stata collegata al computer prima che venisse richiesto dalla schermata di installazione del software, è necessario attenersi alla procedura riportata di seguito: Risoluzione dei problemi più comuni di impostazione 1. Scollegare il cavo USB dal computer. 2. Disinstallare il software (se è già stato installato). 3. Riavviare il computer. 4. Spegnere il prodotto, attendere un minuto e riavviarlo. 5. Reinstallare il software del prodotto. Avvertimento Non collegare il cavo USB al computer finché non viene richiesto dalla schermata di installazione del software. Per informazioni su come contattare l'assistenza, consultare il retro di copertina di questa guida.

Disinstallazione e reinstallazione del software Se l'installazione risulta incompleta o il cavo USB è stato collegato al computer prima che venisse richiesto nella schermata di installazione, potrebbe essere necessario disinstallare e reinstallare il software. Non effettuare la semplice eliminazione dei file dell'applicazione HP All-in-One dal computer. Accertarsi di rimuoverli correttamente utilizzando il programma di installazione fornito con l'unità HP All-in-One.

Per disinstallare e reinstallare il software 1. Sulla barra delle applicazioni di Windows, fare clic su Start, Impostazioni, Pannello di controllo (o solo su Pannello di controllo). 2. Fare doppio clic su Installazione applicazioni (o fare clic su Cambia/Rimuovi programmi). 3. Selezionare il software del driver HP Photosmart All-in-One e quindi fare clic su Modifica/ Rimuovi. Attenersi alle istruzioni visualizzate sullo schermo. 4. Scollegare l'unità dal computer. 5. Riavviare il computer. Nota Prima di riavviare il computer, è importante scollegare il prodotto. Non collegare il prodotto al computer finché non è stato reinstallato il software.

HP Photosmart C5300 All-in-One series

Inserire il CD-ROM dell'unità nella relativa unità del computer, quindi avviare il programma di installazione. Nota Se il programma di installazione non viene visualizzato, cercare il file setup.exe sul CD-ROM e fare doppio clic sul suo nome. Nota Se non si dispone più del CD di installazione, è possibile scaricare il software da www.hp.com/support.

7. Seguire le istruzioni visualizzate e quelle riportate nella Guida Start Here fornita con l'unità. Al termine dell'installazione del software, viene visualizzata l'icona Monitor di imaging digitale HP nella barra di sistema di Windows. Per verificare che il software sia installato correttamente, fare doppio clic sull'icona Centro soluzioni HP sul desktop. Se in Centro soluzioni HP sono visualizzate le icone principali (Scansione foto e Scansione documento), il software è stato installato correttamente.

Risoluzione di problemi relativi alla configurazione Questa sezione consente di risolvere i problemi che possono verificarsi durante la configurazione dell'hardware dell'unità HP All-in-One.

Il prodotto non si accende Se al momento dell'accensione non si accendono le spie luminose, non viene prodotto alcun rumore e non si muove nulla, tentare le seguenti soluzioni.

Soluzione 1: Utilizzare il cavo di alimentazione fornito con l'unità.

Soluzione 2: Ripristinare l'unità Soluzione: Spegnere l'unità, quindi scollegare il cavo di alimentazione. Inserire di nuovo il cavo di alimentazione, quindi premere il pulsante Accesa per accendere l'unità. Causa: Si è verificato un errore sull'unità. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 3: Premere il pulsante Accesa più lentamente Soluzione: Se il pulsante Accesa viene premuto troppo rapidamente, l'unità potrebbe non rispondere. Premere il pulsante Accesa una sola volta. L'accensione dell'unità potrebbe richiedere alcuni minuti. Se si preme nuovamente il pulsante Accesa in questa fase, è possibile che l'unità venga disattivata. Causa: È stato premuto troppo rapidamente il pulsante Accesa. Se ciò non risolve il problema, provare la soluzione seguente.

Risoluzione di problemi relativi alla configurazione

Soluzione • Accertarsi che il cavo di alimentazione sia saldamente collegato all'unità e all'alimentatore. Inserire il cavo in una presa di corrente, un dispositivo di protezione da sovratensioni o una presa multipla. • Se viene utilizzata una presa multipla, accertarsi che sia accesa. È possibile anche collegare lunità direttamente a una presa muro. • Verificare il funzionamento della presa elettrica. Collegare un apparecchio funzionante e controllare che riceva alimentazione. In caso contrario, potrebbe essersi verificato un problema con la presa elettrica. • Se l'unità è collegata a una presa con interruttore, assicurarsi che questa sia accesa. Se è acceso ma non funziona, il problema potrebbe derivare dalla presa elettrica. Causa: Con l'unità non viene utilizzato il cavo di alimentazione fornito. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 4: Contattare HP per sostituire l'alimentatore Soluzione: Contattare l'assistenza HP per richiedere l'alimentatore del prodotto. Andare a: www.hp.com/support. Se richiesto, selezionare il paese/regione e fare clic su Contatta HP per informazioni su come richiedere assistenza tecnica. Causa: L'alimentatore non è indicato per l'utilizzo con l'unità oppure presenta un guasto meccanico. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 5: Contattare HP per assistenza Soluzione: Se, una volta completate tutte le operazioni illustrate nelle soluzioni precedenti, il problema persiste, contattare HP per assistenza. Andare a: www.hp.com/support. Se viene richiesto, selezionare il paese o la regione di appartenenza, quindi fare clic su Contatta HP per l'assistenza tecnica. Causa: Potrebbe essere necessario ricevere assistenza per consentire il corretto funzionamento dell'unità o del software.

Il cavo USB è collegato ma si riscontrano problemi nell'uso del prodotto con il computer Soluzione: Prima di collegare il cavo USB, è necessario installare innanzitutto il software fornito con l'unità. Durante l'installazione, non collegare il cavo USB fino a che non viene richiesto dalle istruzioni visualizzate sullo schermo. Una volta installato il software, collegare un'estremità del cavo USB al retro del computer e l'altra al retro dell'unità. È possibile collegarsi a qualsiasi porta USB sul retro del computer. Per ulteriori informazioni sull'installazione del software e sul collegamento del cavo USB, consultare la Guida Start Here fornita con l'unità. Causa: Il cavo USB è stato collegato prima di installare il software. Se si collega il cavo USB prima di quando richiesto, potrebbero verificarsi degli errori.

Una volta installato, il prodotto non stampa Per risolvere il problema, provare le seguenti soluzioni. L'elenco delle soluzioni è ordinato e riporta prima quelle che hanno maggiore probabilità di risolvere il problema. Se la prima soluzione non risolve il problema, continuare a provare con le successive.

Soluzione 1: Premere il pulsante Accesa per accendere l'unità Italiano

Soluzione: Osservare il display del prodotto. Se il display è vuoto e il pulsante Accesa non è acceso, il prodotto è spento. Verificare che il cavo di alimentazione sia collegato correttamente al prodotto e alla presa di alimentazione. Premere il pulsante Accesa per accendere il prodotto. Causa: L'unità potrebbe essere ancora spenta. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 2: Impostare l'unità come stampante predefinita Soluzione: Utilizzare gli strumenti di sistema sul computer per modificare l'impostazione dell'unità come stampante predefinita. Causa: Il lavoro di stampa è stato inviato alla stampante predefinita, ma questa unità ancora non era stata selezionata come stampante predefinita. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 3: Verificare il collegamento tra l'unità ed il computer Soluzione:

Verificare il collegamento tra l'unità ed il computer.

HP Photosmart C5300 All-in-One series

Causa: L'unità ed il computer non comunicano tra di loro. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 4: Verificare che le cartucce d'inchiostro siano installate correttamente e abbiano inchiostro sufficiente Soluzione: Verificare che le cartucce d'inchiostro siano installate correttamente e abbiano inchiostro sufficiente. Causa: Potrebbe essersi verificato un problema con una o più cartucce d'inchiostro. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 5: Caricare la carta nel vassoio di alimentazione Soluzione: Caricare la carta nel vassoio di alimentazione. Causa: La carta nell'unità potrebbe essere esaurita.

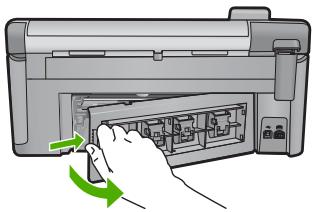

Eliminazione degli inceppamenti della carta In caso di inceppamento della carta, controllare innanzitutto lo sportello posteriore. Potrebbe essere necessario rimuovere la carta inceppata dallo sportello posteriore. Per eliminare un inceppamento della carta dallo sportello posteriore 1. Sganciare lo sportello posteriore premendo la linguetta sul lato sinistro. Rimuovere lo sportello estraendolo dal prodotto.

Estrarre delicatamente la carta dai rulli.

Riposizionare lo sportello posteriore. Spingere delicatamente lo sportello in avanti finché non scatta in posizione. Premere OK sul pannello di controllo per continuare la stampa del lavoro corrente.

Risoluzione dei problemi per la stampa su CD/DVD Consultare questa sezione per risolvere qualsiasi problema che si potrebbe verificare durante la stampa sulle superfici di CD/DVD con l'unità HP All-in-One.

L'unità non rileva il supporto CD/DVD Per risolvere il problema, provare le seguenti soluzioni. L'elenco delle soluzioni è ordinato e riporta prima quelle che hanno maggiore probabilità di risolvere il problema. Se la prima soluzione non risolve il problema, continuare a provare con le successive.

Risoluzione dei problemi per la stampa su CD/DVD

Avvertimento Se la carta si strappa durante la rimozione dai rulli, verificare la presenza di frammenti di carta all'interno del prodotto. Se non si rimuovono tutti i frammenti di carta dall'unità, è possibile che si verifichino altri inceppamenti.

Soluzione 1: Spingere il supporto CD/DVD nel vassoio CD/DVD Soluzione: Spingere il supporto CD/DVD nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio. Il lato contrassegnato dalle frecce deve essere inserito per primo nel vassoio CD/DVD. Causa: È probabile che il supporto CD/DVD non sia stato inserito fino in fondo nel vassoio CD/DVD. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 2: Rimuovere il supporto CD/DVD dall'area di conservazione Soluzione: Rimuovere il supporto CD/DVD dal comparto in cui viene custodito sotto il vassoio di alimentazione principale. Accertarsi che il vassoio CD/DVD sia abbassato e che il disco per la stampa sia caricato nel supporto CD/DVD con il lato da stampare rivolto verso l'alto. Spingere il supporto CD/DVD in avanti nel vassoio CD/DVD che si trova sotto il pannello di controllo fino ad allineare le linee bianche sul supporto alle linee bianche sul vassoio. Il lato contrassegnato dalle frecce deve essere inserito per primo nel vassoio CD/DVD. Causa: Il supporto CD/DVD è stato inserito nell'area di conservazione. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 3: Posizionare il CD/DVD sul supporto CD/DVD Soluzione: Rimuovere il supporto CD/DVD dal comparto in cui viene custodito sotto il vassoio di alimentazione principale. Accertarsi che il vassoio CD/DVD sia stato abbassato e che il CD/ DVD stampabile sia caricato nel supporto CD/DVD con il lato stampabile rivolto verso l'alto. Spingere in avanti il supporto nel vassoio CD/DVD posizionato sotto al pannello di controllo finché le linee bianche sul supporto non si sovrappongono alle linee bianche sul vassoio. Il lato contrassegnato dalle frecce deve essere inserito per primo nel vassoio CD/DVD. Causa: Il CD/DVD è stato inserito direttamente nel vassoio CD/DVD senza averlo prima collocato sul supporto CD/DVD. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 4: Caricare il CD/DVD successivo sul supporto CD/DVD Soluzione: Rimuovere il supporto CD/DVD dal vassoio CD/DVD. Rimuovere il CD/DVD stampato dal supporto. Caricare il CD/DVD successivo sul supporto con il lato stampabile rivolto verso l'alto e reinserire il supporto nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio. Quando l'unità rileva il supporto, il messaggio scompare. Causa: L'unità chiede di inserire il CD/DVD successivo per l'operazione di stampa di più CD/ DVD in un'unica sessione. Italiano

L'unità non rileva la presenza di un CD/DVD sul supporto Soluzione: Rimuovere il supporto CD/DVD dal vassoio CD/DVD. Caricare il CD/DVD sul supporto con il lato stampabile rivolto verso l'alto e reinserire il supporto nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio. Causa: Nel vassoio CD/DVD è stato inserito il supporto senza CD/DVD.

L'unità si è bloccata durante la stampa di un CD/DVD Soluzione: Lasciare uno spazio di almeno 7,5 cm dietro l'unità. Inoltre, verificare che l'alloggiamento sul retro dell'unità non sia bloccato. Causa: Il supporto CD/DVD viene alimentato nell'unità durante la stampa. Il supporto può sporgere di circa 7,5 cm dal retro dell'unità. Se non vi è spazio sufficiente dietro l'unità, il supporto si ferma e la stampa si blocca.

HP Photosmart C5300 All-in-One series

L'immagine sul CD/DVD stampato è troncata e vi sono tracce di inchiostro sul supporto CD/DVD Soluzione: Se si inserisce un CD/DVD di formato normale (120 mm) nel supporto, non ripiegare l'anello blu sul CD/DVD. L'anello blu deve essere ripiegato solo su CD/DVD di piccolo formato (80 mm). Prima di riprovare, pulire il supporto dalle macchie di inchiostro. In questo modo si evita di trasferire l'inchiostro all'interno dell'unità e di sporcare successivamente CD/DVD, mani e indumenti. Dopo aver pulito e asciugato il supporto CD/DVD, caricare un nuovo CD/DVD sul supporto con il lato stampabile rivolto verso l'alto. Lasciare l'anello blu nella sua posizione originale, sul lato del supporto opposto al CD/DVD, come mostrato in figura. Reinserire il supporto CD/DVD nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio e riprovare a stampare. Causa: Il CD/DVD è stato inserito in modo non corretto sul supporto.

L'unità stampa su un'area non stampabile del CD/DVD Per risolvere il problema, provare le seguenti soluzioni. L'elenco delle soluzioni è ordinato e riporta prima quelle che hanno maggiore probabilità di risolvere il problema. Se la prima soluzione non risolve il problema, continuare a provare con le successive.

Soluzione 1: Modificare le impostazioni del software Soluzione: Accertarsi che il design che si sta stampando sia adeguato al formato del CD/DVD caricato nel supporto, verificando anche il diametro degli anelli interno ed esterno. Cambiare le impostazioni del software in base al centro e al formato del design per il CD/DVD che si desidera utilizzare. Per ulteriori informazioni, fare riferimento alla documentazione o alla guida in linea del software utilizzato. Causa: Il design non è del formato corretto per il CD/DVD che è stato caricato. Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 2: Caricare un nuovo CD o DVD con il lato di stampa rivolto verso l'alto Soluzione: Se il CD/DVD è stato già masterizzato, è probabile che sia necessario masterizzarne un altro. Caricare il nuovo CD/DVD sul supporto con il lato stampabile rivolto verso l'alto. Reinserire il supporto CD/DVD nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio e riprovare a stampare. Causa: Il CD/DVD è stato inserito capovolto nel supporto.

Il design non è centrato sul CD/DVD Italiano

Soluzione: Cambiare le impostazioni del software per centrare e adeguare il formato del design al CD/DVD che si desidera utilizzare. Per ulteriori informazioni, fare riferimento alla documentazione o alla guida in linea del software utilizzato. Causa: Le impostazioni del design sono errate.

L'inchiostro sul CD/DVD non si asciuga Per risolvere il problema, provare le seguenti soluzioni. L'elenco delle soluzioni è ordinato e riporta prima quelle che hanno maggiore probabilità di risolvere il problema. Se la prima soluzione non risolve il problema, continuare a provare con le successive.

Soluzione 1: Utilizzare CD/DVD stampabili a getto di inchiostro Soluzione: Accertarsi che il CD/DVD sia compatibile con la stampa a getto d'inchiostro. In genere la superficie di stampa dei CD/DVD stampabili a getto d'inchiostro è bianca. Su alcuni CD/DVD, la superficie di stampa è argento. Causa: La superficie del CD/DVD non è compatibile con la stampa.

Risoluzione dei problemi per la stampa su CD/DVD

Capitolo 2 Se ciò non risolve il problema, provare la soluzione seguente.

Soluzione 2: Caricare un nuovo CD o DVD con il lato di stampa rivolto verso l'alto Soluzione: Se il CD/DVD è stato già masterizzato, è probabile che sia necessario masterizzarne un altro. Caricare il nuovo CD/DVD sul supporto con il lato stampabile rivolto verso l'alto. Reinserire il supporto CD/DVD nel vassoio CD/DVD fino ad allineare le linee sul supporto alle linee bianche sul vassoio e riprovare a stampare. Causa: Il CD/DVD è stato inserito capovolto nel supporto.

L'unità segnale la presenza di un CD/DVD di formato errato Soluzione: Annullare la stampa e sostituire il CD/DVD caricato sul supporto con un altro CD/ DVD dello stesso formato specificato per la stampa oppure cambiare le impostazioni di stampa nel software. Causa: Il formato del CD/DVD caricato sul supporto CD/DVD non corrisponde al formato specificato quando è stata avviata la stampa dal computer.

Il supporto CD/DVD è bloccato nel comparto in cui viene custodito Soluzione: Estrarre il supporto CD/DVD al massimo, fino a sentire la resistenza. Quindi, inserire un oggetto a lama piatta non appuntito (un coltello o un cacciavite) nell'angolo sinistro del comparto in cui viene custodito il supporto e spingere verso il basso sull'anello blu. Tenendo l'anello abbassato, dovrebbe essere possibile tirare fuori il supporto CD/DVD. Causa: Il supporto CD/DVD è stato inserito di nuovo nell'area di conservazione con un CD/ DVD caricato e l'anello blu ripiegato sul CD/DVD.

Informazioni sulle cartucce d'inchiostro e sulla testina di stampa

Di seguito vengono elencati alcuni suggerimenti per la manutenzione delle cartucce d'inchiostro HP e per garantire una qualità di stampa costante. • Conservare le cartucce d'inchiostro nelle confezioni originali sigillate fino al momento dell'uso. • Spegnere l'unità premendo il pulsante Accesa. Non effettuare questa operazione spegnendo l'interruttore della basetta di alimentazione o scollegando il cavo di alimentazione dall'unità. Se l'unità non viene spenta correttamente, il gruppo testine di stampa potrebbe non tornare nella posizione corretta. • Conservare le cartucce a temperatura ambiente (15,6°-26,6° C o 60°-78° F). • HP consiglia di non rimuovere le cartucce d'inchiostro dall'unità finché non si dispone di cartucce di ricambio da installare. • Se si sta trasportando l'unità, accertarsi di aver spento l'unità premendo il pulsante Accesa per ridurre l'alimentazione in modo corretto. Inoltre, accertarsi di aver lasciato le cartucce d'inchiostro installate. Queste operazioni impediscono all'inchiostro di fuoriuscire dal gruppo testine di stampa. • Pulire la testina di stampa quando si nota un deterioramento significativo della qualità di stampa. • Non pulire la testina di stampa se non strettamente necessario. Tale operazione comporta un elevato consumo di inchiostro e una minore durata delle cartucce. • Maneggiare le cartucce d'inchiostro con la massima cura. La caduta, lo scuotimento o la manipolazione non corretta delle cartucce durante l'installazione può causare problemi di stampa temporanei.

HP Photosmart C5300 All-in-One series

Procedura di assistenza

Se si dovesse verificare un problema, attenersi alla seguente procedura: 1. Consultare la documentazione che accompagna l'unità. 2. Visitare il sito Web dell'assistenza in linea HP all'indirizzo www.hp.com/support. L'assistenza online HP è disponibile per tutti i clienti HP. È il modo più rapido per avere informazioni aggiornate sui prodotti ed avere assistenza da parte di esperti. Il servizio include: • Accesso rapido in linea agli specialisti dell'assistenza HP • Aggiornamenti del software e dei driver relativi all'unità • Informazioni utili per la risoluzione di problemi comuni • Aggiornamenti proattivi dei prodotti, informazioni di supporto e "newsgram" HP disponibili al momento della registrazione del prodotto 3. Chiamare l'assistenza clienti HP. Le opzioni e la disponibilità dell'assistenza variano a seconda del prodotto, del paese o della regione e della lingua. Per informazioni su come contattare l'assistenza, consultare il retro di copertina di questa guida.

Procedura di assistenza

Informazioni tecniche In questa sezione vengono fornite le informazioni sulle specifiche tecniche e le normative internazionali relative all'unità HP All-in-One. Per ulteriori informazioni normative e ambientali, inclusa da Dichiarazione di conformità, vedere la Guida in linea.

Requisiti di sistema I requisiti di sistema del software sono riportati nel file Leggimi.

Caratteristiche tecniche del prodotto Per le specifiche del prodotto, visitare il sito Web HP all'indirizzo: www.hp.com/support. Specifiche della carta • Capacità vassoio di alimentazione principale: Fogli di carta comune: Fino a 125 (carta da 60 a 90 gmq) • Capacità del vassoio di raccolta: Fogli di carta comune: Fino a 50 (carta da 60 a 90 gmq) • Capacità del vassoio per foto: Fogli di carta fotografica: Fino a 20 Nota Per un elenco completo dei formati dei supporti accettati, vedere il software della stampante. Specifiche fisiche • Altezza: 20.5 cm • Larghezza: 45 cm • Profondità: di 50,5 cm con estensione del vassoio aprirsi; di 39 cm con estensione del vassoio chiusa • Peso: 5,0 kg Specifiche di alimentazione • Consumo: massimo 42 watt (media durante la stampa) • Tensione di ingresso (0957-2231): CA da 100 a 240 V ~1300mA 50–60 Hz • Tensione di uscita: CC 32 V===1300 mA Nota Da utilizzare solo con l'adattatore di corrente fornito da HP.

Specifiche ambientali • Intervallo di temperatura operativa consigliato: da 15º a 32 ºC (da 59º a 90 ºF) • Intervallo di temperatura operativa supportato: da 5º a 35 ºC (da 41º a 95 ºF) • Umidità relativa: dal 15% all'80% di umidità relativa senza condensa • Intervallo di temperatura consentito per la conservazione: –20º a 50 ºC (da –4º a 122 ºF) • In presenza di elevati campi elettromagnetici, è possibile che il funzionamento dell'unità HP All-in-One venga lievemente alterato. • HP consiglia l'utilizzo di un cavo USB lungo al massimo 3 m per ridurre le interferenze provocate dai campi elettromagnetici di una certa intensità

Informazioni normative L'unità HP All-in-One soddisfa i requisiti degli enti normativi del proprio paese/regione. Per un elenco completo delle disposizioni normative, vedere la Guida in linea. Numero di modello normativo Ai fini della conformità alle norme, al prodotto è assegnato un Numero di modello normativo. Il Numero di conformità relativo a questo prodotto è SDGOB-0825. Il numero di conformità non deve 78

HP Photosmart C5300 All-in-One series

essere confuso con il nome commerciale (HP Photosmart C5300 All-in-One series, ecc.) o con i codici del prodotto (Q8291A, ecc.).

Informazioni normative
