| Tipo di prodotto | Citofono vivavoce per sistema Due Fili |
| Marca | Vimar |
| Modello | 19557 |
| Numero di moduli | 3 moduli |
| Tasti frontali | 3 tasti: A (vivavoce), B (ausiliario), C (serratura) |
| Assorbimento massimo (in chiamata) | 150 mA |
| Assorbimento normale (in standby) | 5 mA |
| Altoparlante | 16 Ω, 1 W, 500 Hz – 20 kHz |
| Microfono | 2 kΩ, 3 Vcc, 0,5 mA, 50 Hz – 16 kHz, S/N 58 dB |
| Temperatura di servizio | da +5 °C a +40 °C (interna) |
| Alimentazione | Tramite bus Due Fili (12 Vcc) |
| Tipo di cablaggio | Sistema digitale Due Fili |
| Funzioni principali | Comunicazione vivavoce, apertura serratura, illuminazione scale, intercomunicazione, suoneria supplementare |
| Regolazioni | Volume audio e volume suoneria tramite trimmer; codifica primaria e secondaria |
| Connettori posteriori | Ponticello adattamento linea bus, connettore estensione pulsanti intercomunicazione, connettore programmazione PC |
| Codifica | Tramite pulsante di configurazione, targa di chiamata, tastiera o PC con software SaveProg |
| Dimensioni (circa) | 3 moduli standard (circa 52 mm di larghezza) |
| Peso (circa) | Circa 120 g |
| Materiale | Plastica ABS (stima) |
| Colori disponibili | Bianco, nero, argento (secondo serie Eikon, Arké, Plana) |
| Manutenzione e pulizia | Pulire con un panno morbido e asciutto; non usare solventi |
| Certificazioni | Conforme alle norme applicabili; DEEE; REACH (tracce di piombo) |
Domande frequenti - 19557 Vimar
Domande degli utenti su 19557 Vimar
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Telefono da scrivania in formato PDF gratuitamente! Trova il tuo manuale 19557 - Vimar e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. 19557 del marchio Vimar.
MANUALE UTENTE 19557 Vimar
Citofono vivavoce Due Fili
Due Fili speakerphone
Interphone Due Fili
Citófono altavoz Due Fili
ITALIANO Citofono vivavoce per sistema di chiamata Due Fili, con funzione apriporta, accensione luci scale e intercomunicante - 3 moduli ..... 1
Configurazione (codifica primaria) 5
Codifica secondaria (chiamate di gruppo) 6
Configurazione diretta funzione pulsanti. 7
Suoneria supplementare 7
Pulsante campanello 8
Intercomunicante....8
Regolazione volumi 12
Adattamento linea bus. 13
Regole di installazione.... 13
Conformità normativa 13

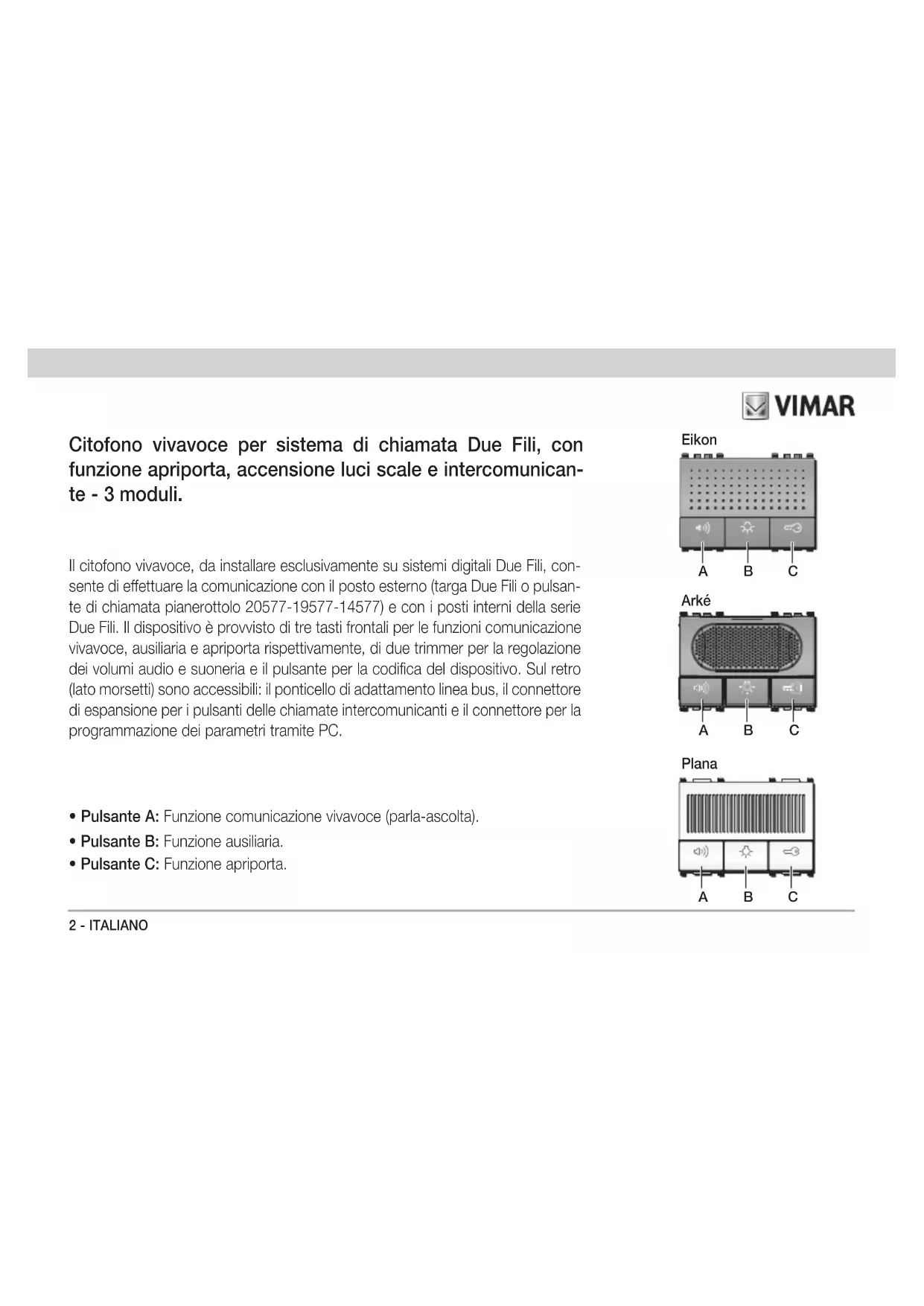

Citofono vivavoce per sistema di chiamata Due Fili, con funzione apriporta, accensione luci scale e intercomunicante - 3 moduli.
Il citofono vivavoce, da installare esclusivamente su sistemi digitali Due Fili, consente di effettuare la comunicazione con il posto esterno (targa Due Fili o pulsante di chiamata pianerottolo 20577-19577-14577) e con i posti interni della serie Due Fili. Il dispositivo è provvisto di tre tasti frontali per le funzioni comunicazione vivavoce, ausiliaria e apriporta rispettivamente, di due trimmer per la regolazione dei volumi audio e suoneria e il pulsante per la codifica del dispositivo. Sul retro (lato morsetti) sono accessibili: il ponticello di adattamento linea bus, il connettore di espansione per i pulsanti delle chiamate intercomunicanti e il connettore per la programmazione dei parametri tramite PC.
- Pulsante A: Funzione comunicazione vivavoce (parla-ascolta).
• Pulsante B: Funzione ausiliaria.
• Pulsante C: Funzione apriporta.
VIMAR
Eikon
VIMAR
CARATTERISTICHE
• Assorbimento massimo (in chiamata): 150 mA
• Assorbimento normale (in standby): 5 mA
- Altoparlante: 16 Ω, 1 W, 500 Hz – 20 kHz
- Microfono: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz, S/N 58 dB
- Temperatura di funzionamento: +5 °C - +40 °C (da interno).
COLLEGAMENTI
Vedere figure COLLEGAMENTI.
FUNZIONAMENTO
Quando viene effettuata una chiamata dal posto esterno (targa o pulsante pianerottolo) il citofono attiva la suoneria; per effettuare la comunicazione con l'interlocutore premere il pulsante "A" mantenendolo premuto per tutta la durata della conversazione. Per un'ottimale resa acustica della comunicazione si consiglia di parlare ad una distanza massima di circa 40 cm dal dispositivo.
La funzione ausiliaria consente di comandare un servizio
esterno quale, ad esempio, luci scale, altri carichi in genere tramite l'invio del relativo comando digitale (di default SERVIZIO AUX 1). Per attivare la funzione premere il pulsante "B".
La funzione apriporta consente l'apertura dell'elettroserratura cablata direttamente
sulla targa tramite l'invio del comando SERRATURA. Per attivare la funzione premere il pulsante "C".
NOTA: Per il significato dei comandi digitali, consultare la documentazione tecnica Due Fili.
NOTA: La funzionalità dei pulsanti "B" e "C" (cioè il relativo comando digitale inviato sul bus) è programmabile tramite personal computer e interfaccia USB con relativo software dedicato SaveProg.
VIMAR
CONFIGURAZIONE
| 1 | BUS | TV Terminazione linea bus |
| 2 | BUS | A = non terminata |
| 4 | GND | B = 100 Ohm |
| 5 | +12 V Suoneria supplementare (max 40 mA) | C = 50 Ohm |
| 6S | Comando suoneria supplementare | INTERC = Connettore per pulsanti esterni |
| 6P | Pulsante campanello | PC Connettore per PC |
CONFIGURAZIONE (CODIFICA PRIMARIA)
Per essere in grado di ricevere una chiamata, il citofono vivavoce Due Fili deve essere codificato all'interno del sistema; tale codifica consiste nell'assegnare al dispositivo un numero identificativo nell'intervallo da 1 a 200.
Per la configurazione del dispositivo effettuare le operazioni che seguono:

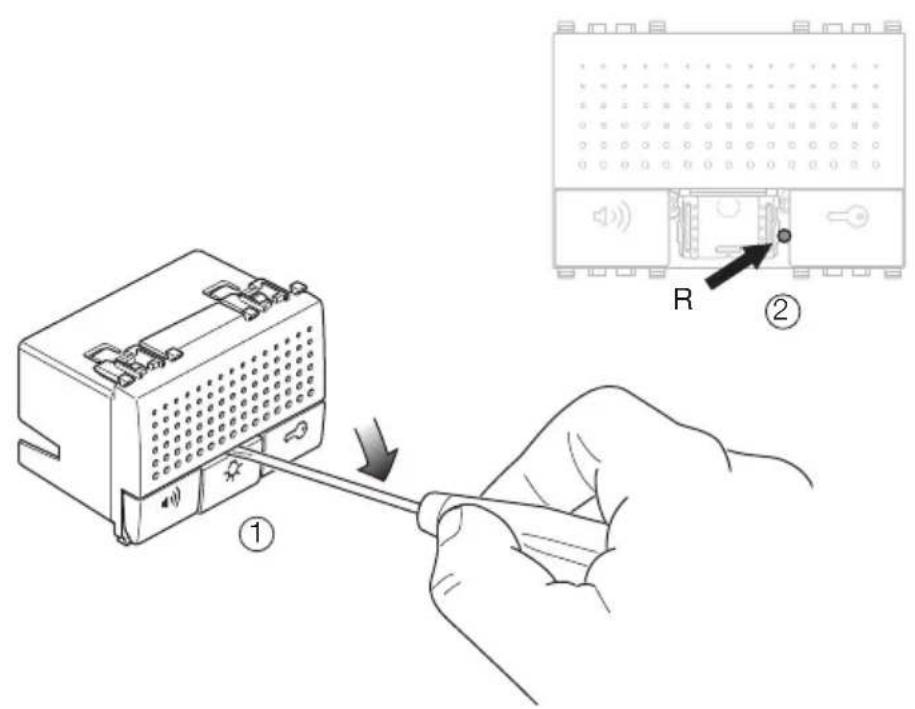

- Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
- Premere il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
- Premere e mantenere premuto il pulsante "C" (serratura) (figura 3); il citofono emette una breve segnalazione acustica di conferma e quindi si può rilasciare il pulsante. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.
- Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il
VIMAR
numero identificativo; tale numero può essere impostato da:
- targa con tastiera alfanumerica o a pulsanti singoli Due Fili inviando la chiamata digitando il codice (tastiera alfanumerica) o premendo il pulsante da associare al citofono (targa a pulsanti).
- personal computer e interfaccia USB e relativo software dedicato SaveProg.
A seconda dello strumento di codifica utilizzato, si veda la documentazione tecnica per le procedure di invio del codice al citofono.
- Quando il codice viene inviato, il citofono emette una segnalazione acustica di conferma che la codifica è avvenuta; il codice viene quindi memorizzato dal dispositivo fino ad una eventuale nuova configurazione.
Il codice rimane ovviamente memorizzato anche in caso di mancanza di tensione di alimentazione da rete.
CODIFICA SECONDARIA (chiamate di gruppo)
È possibile inviare la stessa chiamata a più citofoni/videocitofoni contemporaneamente ("chiamata di gruppo") in modo che chiamando il capogruppo, si possa rispondere alla chiamata da tutti i citofoni/videocitofoni appartenenti al gruppo. Il capogruppo è un citofono/videocitofono codificato direttamente ed associato ad una chiamata esterna da targa.
Se si vuole programmare il citofono come secondario di un certo capogruppo, premere il pulsante di codifica "R" posto sotto il trimmer di regolazione volume suoneria (figura 2) e poi tenere premuti i tasti serratura "C" e funzione ausiliaria "B" per almeno 3 secondi fino all'emissione di un suono da parte del citofono. Da targa premere il pulsante corrispondente o comporre il numero del capogruppo; automaticamente il secondario prenderà il codice identificativo riferito al capogruppo.
VIMAR
CONFIGURAZIONE DIRETTA FUNZIONE PULSANTI
I pulsanti "B" e "C" possono essere configurati a piacere per l'invio sul bus di altri comandi diversi da quelli impostati di default (rispettivamente SERVIZIO AUX 1 e SERRATURA); Per la configurazione dei pulsanti "B" e "C" senza il programmatore e/o il PC, effettuare le operazioni che seguono:
- Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
- Premere e mantenere premuto il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
- Premere e mantenere premuto il pulsante che si desidera configurare ("B" o "C") e contemporaneamente il pulsante vivavoce "A"; rilasciare il pulsante "R", il citofono emette una breve segnalazione acustica di conferma e quindi si possono rilasciare i pulsanti. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.
- Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il comando
da memorizzare (inviato tramite l'interfaccia USB e relativo software SaveProg. Per i dettagli di configurazione fare riferimento alla documentazione tecnica.
IMPORTANTE
Nella fase di codifica fare attenzione a non assegnare lo stesso codice a più dispositivi; è quindi molto importante effettuare una mappatura dei codici dei dispositivi del sistema (utile anche in caso di un futuro ampliamento dell'impianto).
SUONERIA SUPPLEMENTARE
Per installare ripetitori di chiamata supplementari utilizzare i morsetti '5' (alimentazione +12Vcc max 40mA) e '6S' (comando verso GND) per alimentare un apposito relè di appoggio esterno.
PULSANTE CAMPANELLO
Può essere installato un pulsante N.O. supplementare con funzione di campanello. Utilizzare i morsetti '4' e '6P'.


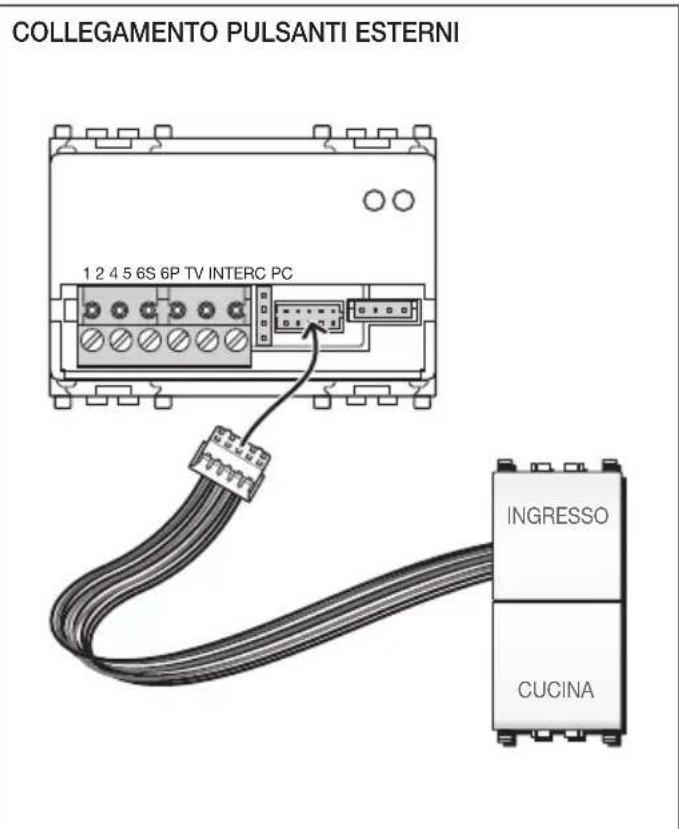

COLLEGAMENTO PULSANTI ESTERNI 1 2 4 5 6S 6P TV INTERC PC INGRESSO CUCINA
VIMAR
INTERCOMUNICANTE
Il citofono può essere abilitato per la ricezione e l'invio di una chiamata intercomunicante audio. Per inviare una chiamata intercomunicante è necessario cablare un pulsante N.O. (es. art. 20066-19066-14066 doppio pulsante) attraverso l'apposito cavo di connessione allegato e configurare il citofono tramite l'interfaccia USB e relativo software SaveProg. Per i dettagli di configurazione fare riferimento alla documentazione tecnica.
Per la configurazione dei pulsanti intercomunicanti senza l'utilizzo del PC, effettuare le operazioni che seguono:
- Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
- Premere il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
- Premere e mantenere premuto il pulsante che si desidera configurare e contemporaneamente il pulsante vivavoce "A"; il citofono emette una breve segnalazione acustica di conferma e quindi si può rilasciare il pulsante. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.
VIMAR
- Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il numero identificativo del dispositivo da chiamare premendo un qualsiasi tasto (es. serratura o funzione ausiliaria) da quel dispositivo.
Cavo di connessione pulsanti per chiamata intercomunicante
Con il cavo di espansione per le chiamate intercomunicanti è possibile installare fino ad un massimo di 6 pulsanti N.O. esterni al citofono. Il numero massimo di chiamate intercomunicanti che si possono indirizzare è 6.
Collegare i pulsanti N.O. ausiliari secondo la seguente regola:
| filo di chiamata (rosso, verde o blu) | contatto pulsante N.O. |
| filo nero ritorno contatto | pulsante N.O. |
ATTENZIONE: Isolare i fili del cavo di connessione allegato che non sono utilizzati da pulsanti N.O. per evitare contatti generanti false chiamate intercomunicanti.
È possibile configurare e impostare le funzionalità primarie e opzionali del citofono anche attraverso l'interfaccia USB e software SaveProg.
VIMAR
Mappa dei pulsanti configurabili con SaveProg:
| CORRISPONDENZATRA SaveProg e CITOFONO 20557e modulo espansione tasti | ||
| SAVE PROG | Tasto | Funzione |
| P0 C S | SERRATURA | |
| --- | ||
| P2 B SERVIZIO | AUX 1 | |
| P3 1 SERVIZIO | AUX2 | |
| P4 2 Libero | ||
| P5 3 Libero | ||
| P6 4 Libero | ||
| P7 5 Libero (F1 | di default) | |
| P8 6 Libero (F2 | di default) | |
| CORRISPONDENZATRA SaveProg e CITOFONO 20557e modulo espansione tasti | ||
| SAVE PROG | Tasto | Cablaggio espansione |
| --- | ||
| --- | ||
| --- | ||
| P3 1 Rosso (alto) | ||
| P4 2 Rosso | ||
| P5 3 Verde (alto) | ||
| P6 4 Verde | ||
| P7 5 Blu (alto) | ||
| P8 6 Blu | ||

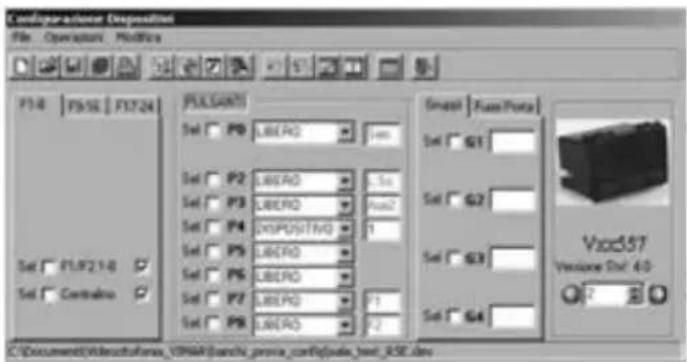

Esempio di configurazione delle funzionalità dei pulsanti attraverso software di gestione SaveProg:
Cancellazione totale delle programmazioni
Questa procedura è consigliata quando si vuole cambiare l'ID di un citofono precedentemente programmato e non si vuole mantenere la programmazione di funzionamento dell'apparecchio (ripristino delle impostazioni di fabbrica):
1) Premere e mantenere premuto il tasto "R" posto sotto il trimmer di regolazione volume suoneria (figura 2)
2) Premere e mantenere premuto il pulsante "A" e "B" assieme al pulsante "R".
3) Rilasciare il pulsante "R", continuando a tenere premuti i pulsanti "A" e "B".
4) Dopo 2 secondi il citofono emette un tono lungo.
5) Rilasciare i pulsanti "A" e "B".
6) Entro 2 secondi premere il pulsante "C".
VIMAR
REGOLAZIONE VOLUMI


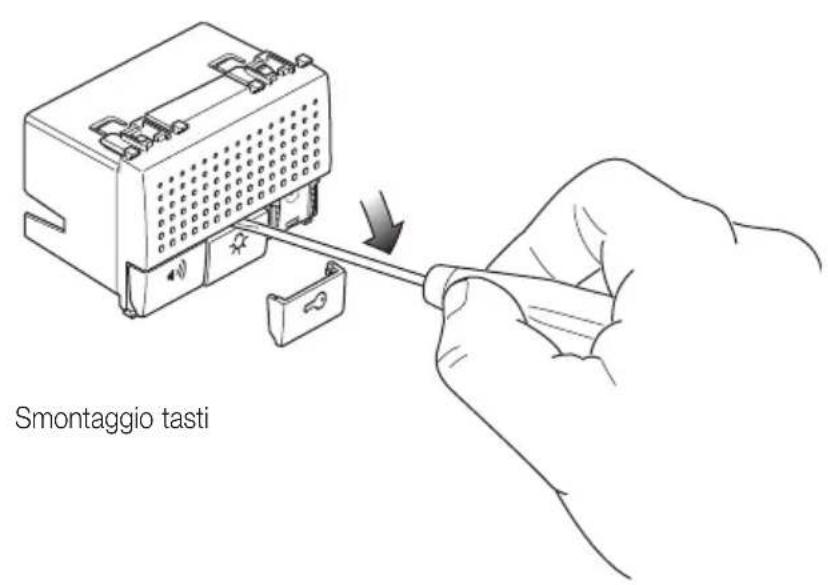

Smontaggio tasti


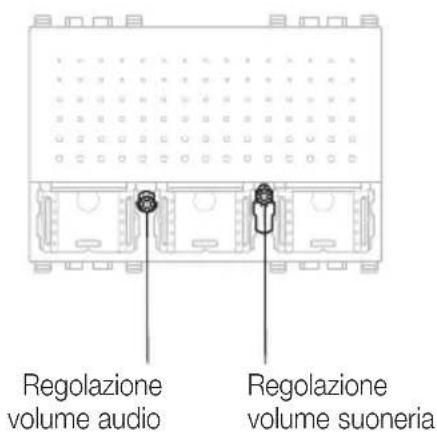

Regolazione volume audio Regolazione volume suoneria
VIMAR
Riprogrammazione valore di default del singolo pulsante
1) Premere e mantenere premuto il tasto "R" posto sotto il trimmer di regolazione volume suoneria (figura 2)
2) Premere e mantenere premuto il pulsante interessato da riprogrammare assieme al pulsante "A" e il pulsante "R".
3) Rilasciare il pulsante "R", continuando a tenere premuti gli altri pulsanti.
4) Dopo 2 secondi il citofono emette un tono acuto.
5) Rilasciare i pulsanti e ripremere il pulsante da riportare alla impostazione di fabbrica.
ADATTAMENTO LINEA BUS
Nel caso in cui il citofono risulti l'ultimo dispositivo collegato in un ramo del bus è necessario terminare la linea attraverso il ponticello 'TV' (terminazione video) e garantire la massima qualità dell' eventuale segnale video presente. Terminare la linea con l'apposito ponticello in posizione 'B' o 'C' verifi- cando la qualità del segnale video sul monitor più vicino. Nel caso in cui il citofono non sia l'ultimo elemento del ramo.
REGOLE DI INSTALLAZIONE
L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.
Direttiva EMC. Norma EN 50486.
Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.
RAEE - Informazione agli utilizzatori
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reim-piego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
$$ \frac{1}{2} = \frac{1}{3}\left(\frac{1}{4}\right)^{2} + \frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{2} + \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2} -\frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \frac{1}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{max}} - \dots +\frac{1.0}{2}\left(\frac{1}{3}\right)^{\mathrm{n}} - \frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\frac{\mathrm{n}}{\mathrm{n}} -\mathrm{n}\ $$
VIMAR
CONTENTS
Description 16
Characteristics.... 17
Connections 17
Operation 17
