MANUALE UTENTE 20557 Vimar

Citofono vivavoce Due Fili

Due Fili speakerphone

Interphone Due Fili

Citófono altavoz Due Fili

ITALIANO Citofono vivavoce per sistema di chiamata Due Fili, con funzione apriporta, accensione luci scale e intercomunicante - 3 moduli ..... 1

Configurazione (codifica primaria) 5

Codifica secondaria (chiamate di gruppo) 6

Configurazione diretta funzione pulsanti. 7

Suoneria supplementare 7

Pulsante campanello 8

Intercomunicante....8

Regolazione volumi 12

Adattamento linea bus. 13

Regole di installazione.... 13

Conformità normativa 13

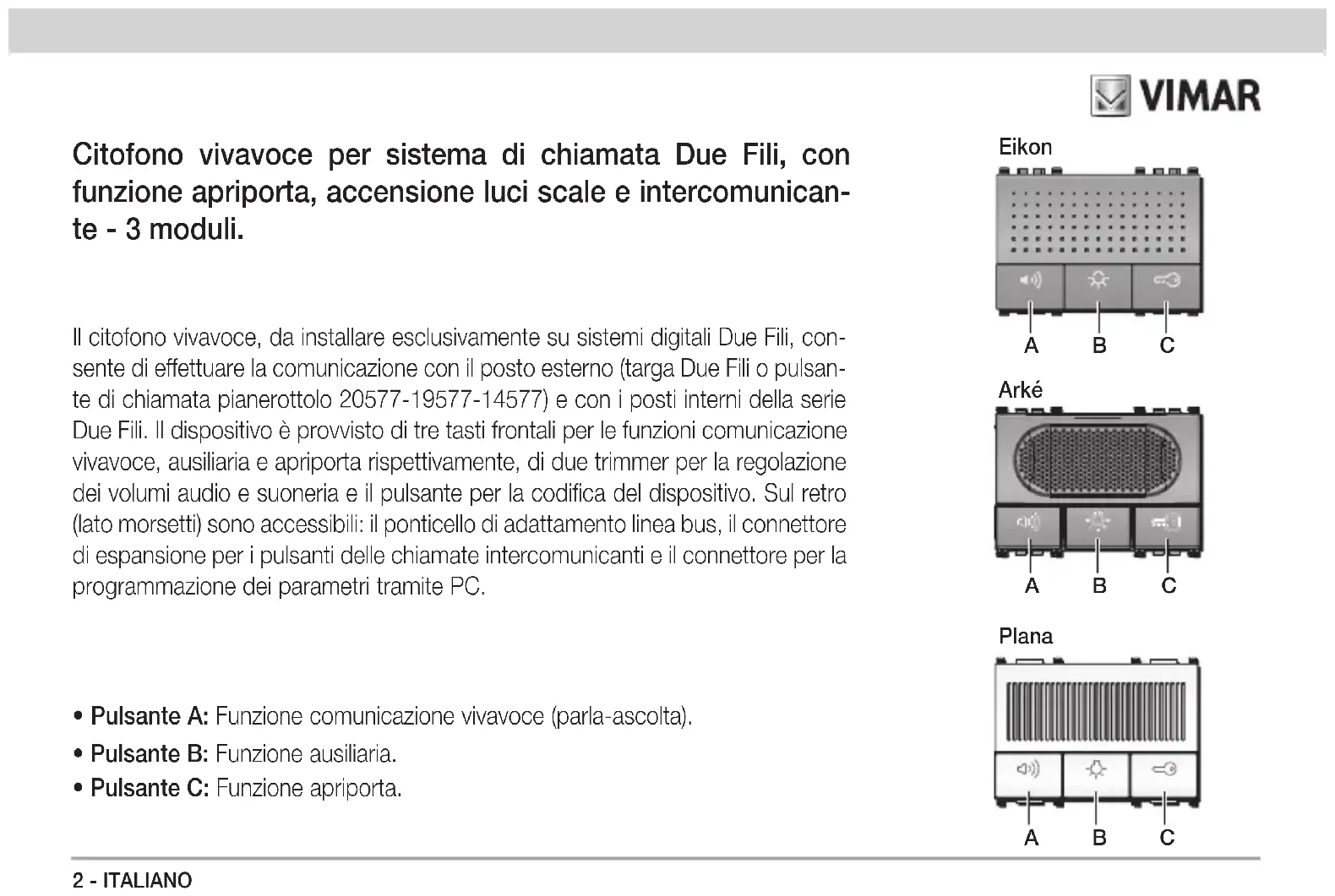

Citofono vivavoce per sistema di chiamata Due Fili, con funzione apriporta, accensione luci scale e intercomunicante - 3 moduli.

Il citofono vivavoce, da installare esclusivamente su sistemi digitali Due Fili, consente di effettuare la comunicazione con il posto esterno (targa Due Fili o pulsante di chiamata pianerottolo 20577-19577-14577) e con i posti interni della serie Due Fili. Il dispositivo è provvisto di tre tasti frontali per le funzioni comunicazione vivavoce, ausiliaria e apriporta rispettivamente, di due trimmer per la regolazione dei volumi audio e suoneria e il pulsante per la codifica del dispositivo. Sul retro (lato morsetti) sono accessibili: il ponticello di adattamento linea bus, il connettore di espansione per i pulsanti delle chiamate intercomunicanti e il connettore per la programmazione dei parametri tramite PC.

• Pulsante A: Funzione comunicazione vivavoce (parla-ascolta).
  • Pulsante B: Funzione ausiliaria.
  • Pulsante C: Funzione apriporta.

VIMAR

Eikon

A B C

Arké

A B C

Plana

A B C

VIMAR

CARATTERISTICHE

• Assorbimento massimo (in chiamata): 150 mA
• Assorbimento normale (in standby): 5 mA
- Altoparlante: 16 Ω, 1 W, 500 Hz – 20 kHz
- Microfono: 2 kΩ, 3 V d.c., 0,5 mA, 50 Hz – 16 kHz, S/N 58 dB
- Temperatura di funzionamento: +5 °C - +40 °C (da interno).

COLLEGAMENTI

Vedere figure COLLEGAMENTI.

FUNZIONAMENTO

Quando viene effettuata una chiamata dal posto esterno (targa o pulsante pianerottolo) il citofono attiva la suoneria; per effettuare la comunicazione con l'interlocutore premere il pulsante "A" mantenendolo premuto per tutta la durata della conversazione. Per un'ottimale resa acustica della comunicazione si consiglia di parlare ad una distanza massima di circa 40 cm dal dispositivo.

La funzione ausiliaria consente di comandare un servizio

esterno quale, ad esempio, luci scale, altri carichi in genere tramite l'invio del relativo comando digitale (di default SERVIZIO AUX 1). Per attivare la funzione premere il pulsante "B".

La funzione apriporta consente l'apertura dell'elettroserratura cablata direttamente

sulla targa tramite l'invio del comando SERRATURA. Per attivare la funzione premere il pulsante "C".

NOTA: Per il significato dei comandi digitali, consultare la documentazione tecnica Due Fili.

NOTA: La funzionalità dei pulsanti "B" e "C" (cioè il relativo comando digitale inviato sul bus) è programmabile tramite personal computer e interfaccia USB con relativo software dedicato SaveProg.

VIMAR

CONFIGURAZIONE

1	BUS	TV Terminazione linea bus
2	BUS	A = non terminata
4	GND	B = 100 Ohm
5	+12 V Suoneria supplementare (max 40 mA)	C = 50 Ohm
6S	Comando suoneria supplementare	INTERC = Connettore per pulsanti esterni
6P	Pulsante campanello	PC Connettore per PC

CONFIGURAZIONE (CODIFICA PRIMARIA)

Per essere in grado di ricevere una chiamata, il citofono vivavoce Due Fili deve essere codificato all'interno del sistema; tale codifica consiste nell'assegnare al dispositivo un numero identificativo nell'intervallo da 1 a 200.

Per la configurazione del dispositivo effettuare le operazioni che seguono:

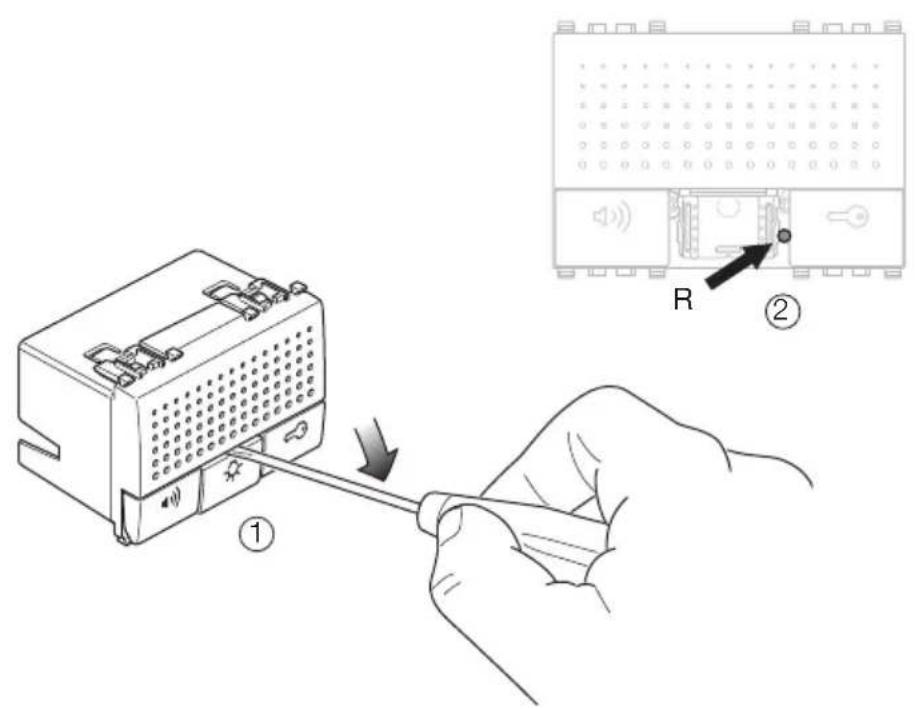

• Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
• Premere il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
• Premere e mantenere premuto il pulsante "C" (serratura) (figura 3); il citofono emette una breve segnalazione acustica di conferma e quindi si può rilasciare il pulsante. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.
• Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il

VIMAR

numero identificativo; tale numero può essere impostato da:

• targa con tastiera alfanumerica o a pulsanti singoli Due Fili inviando la chiamata digitando il codice (tastiera alfanumerica) o premendo il pulsante da associare al citofono (targa a pulsanti).
• personal computer e interfaccia USB e relativo software dedicato SaveProg.

A seconda dello strumento di codifica utilizzato, si veda la documentazione tecnica per le procedure di invio del codice al citofono.

- Quando il codice viene inviato, il citofono emette una segnalazione acustica di conferma che la codifica è avvenuta; il codice viene quindi memorizzato dal dispositivo fino ad una eventuale nuova configurazione.

Il codice rimane ovviamente memorizzato anche in caso di mancanza di tensione di alimentazione da rete.

CODIFICA SECONDARIA (chiamate di gruppo)

È possibile inviare la stessa chiamata a più citofoni/videocitofoni contemporaneamente ("chiamata di gruppo") in modo che chiamando il capogruppo, si possa rispondere alla chiamata da tutti i citofoni/videocitofoni appartenenti al gruppo. Il capogruppo è un citofono/videocitofono codificato direttamente ed associato ad una chiamata esterna da targa.

Se si vuole programmare il citofono come secondario di un certo capogruppo, premere il pulsante di codifica "R" posto sotto il trimmer di regolazione volume suoneria (figura 2) e poi tenere premuti i tasti serratura "C" e funzione ausiliaria "B" per almeno 3 secondi fino all'emissione di un suono da parte del citofono. Da targa premere il pulsante corrispondente o comporre il numero del capogruppo; automaticamente il secondario prenderà il codice identificativo riferito al capogruppo.

VIMAR

CONFIGURAZIONE DIRETTA FUNZIONE PULSANTI

I pulsanti "B" e "C" possono essere configurati a piacere per l'invio sul bus di altri comandi diversi da quelli impostati di default (rispettivamente SERVIZIO AUX 1 e SERRATURA); Per la configurazione dei pulsanti "B" e "C" senza il programmatore e/o il PC, effettuare le operazioni che seguono:

• Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
• Premere e mantenere premuto il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
• Premere e mantenere premuto il pulsante che si desidera configurare ("B" o "C") e contemporaneamente il pulsante vivavoce "A"; rilasciare il pulsante "R", il citofono emette una breve segnalazione acustica di conferma e quindi si possono rilasciare i pulsanti. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.
• Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il comando

da memorizzare (inviato tramite l'interfaccia USB e relativo software SaveProg. Per i dettagli di configurazione fare riferimento alla documentazione tecnica.

IMPORTANTE

Nella fase di codifica fare attenzione a non assegnare lo stesso codice a più dispositivi; è quindi molto importante effettuare una mappatura dei codici dei dispositivi del sistema (utile anche in caso di un futuro ampliamento dell'impianto).

SUONERIA SUPPLEMENTARE

Per installare ripetitori di chiamata supplementari utilizzare i morsetti '5' (alimentazione +12Vcc max 40mA) e '6S' (comando verso GND) per alimentare un apposito relè di appoggio esterno.

PULSANTE CAMPANELLO

Può essere installato un pulsante N.O. supplementare con funzione di campanello. Utilizzare i morsetti '4' e '6P'.

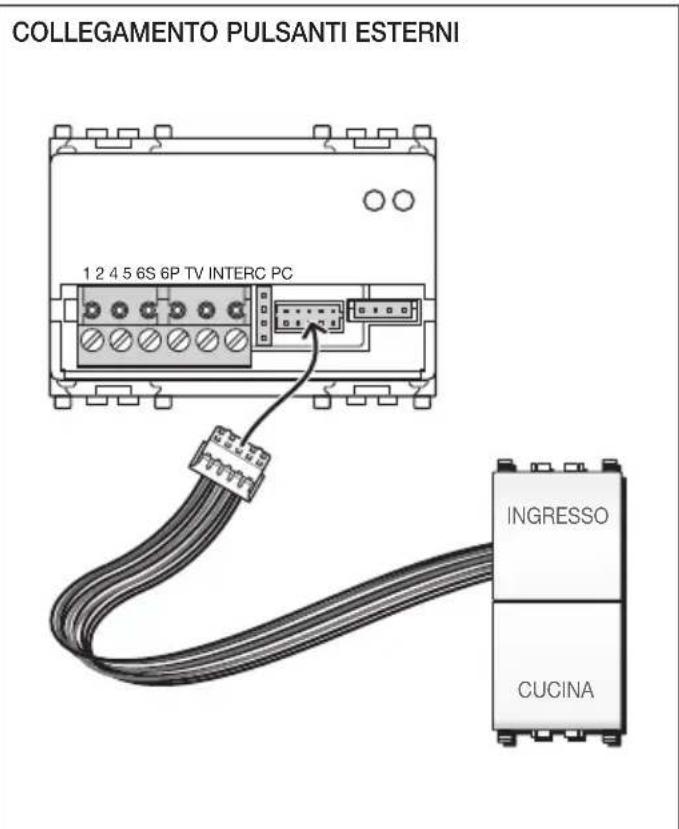

COLLEGAMENTO PULSANTI ESTERNI 1 2 4 5 6S 6P TV INTERC PC INGRESSO CUCINA

VIMAR

INTERCOMUNICANTE

Il citofono può essere abilitato per la ricezione e l'invio di una chiamata intercomunicante audio. Per inviare una chiamata intercomunicante è necessario cablare un pulsante N.O. (es. art. 20066-19066-14066 doppio pulsante) attraverso l'apposito cavo di connessione allegato e configurare il citofono tramite l'interfaccia USB e relativo software SaveProg. Per i dettagli di configurazione fare riferimento alla documentazione tecnica.

Per la configurazione dei pulsanti intercomunicanti senza l'utilizzo del PC, effettuare le operazioni che seguono:

• Sganciare il tasto del pulsante "B" (funzione ausiliaria) (figura 1).
• Premere il pulsante di configurazione "R" posto sotto il trimmer di regolazione volume suoneria (figura 2).
• Premere e mantenere premuto il pulsante che si desidera configurare e contemporaneamente il pulsante vivavoce "A"; il citofono emette una breve segnalazione acustica di conferma e quindi si può rilasciare il pulsante. Se durante questa fase il dispositivo non emette nessun suono è necessario ripetere la procedura.

VIMAR

- Dopo la segnalazione acustica di conferma, il citofono si trova in stato di codifica e deve quindi ricevere il numero identificativo del dispositivo da chiamare premendo un qualsiasi tasto (es. serratura o funzione ausiliaria) da quel dispositivo.

Cavo di connessione pulsanti per chiamata intercomunicante

Con il cavo di espansione per le chiamate intercomunicanti è possibile installare fino ad un massimo di 6 pulsanti N.O. esterni al citofono. Il numero massimo di chiamate intercomunicanti che si possono indirizzare è 6.

Collegare i pulsanti N.O. ausiliari secondo la seguente regola:

filo di chiamata (rosso, verde o blu)	contatto pulsante N.O.
filo nero ritorno contatto	pulsante N.O.

ATTENZIONE: Isolare i fili del cavo di connessione allegato che non sono utilizzati da pulsanti N.O. per evitare contatti generanti false chiamate intercomunicanti.

È possibile configurare e impostare le funzionalità primarie e opzionali del citofono anche attraverso l'interfaccia USB e software SaveProg.

VIMAR

Mappa dei pulsanti configurabili con SaveProg:

CORRISPONDENZATRA SaveProg e CITOFONO 20557e modulo espansione tasti
SAVE PROG	Tasto	Funzione
P0 C S	SERRATURA
---
P2 B SERVIZIO	AUX 1
P3 1 SERVIZIO	AUX2
P4 2 Libero
P5 3 Libero
P6 4 Libero
P7 5 Libero (F1	di default)
P8 6 Libero (F2	di default)

CORRISPONDENZATRA SaveProg e CITOFONO 20557e modulo espansione tasti
SAVE PROG	Tasto	Cablaggio espansione
---
---
---
P3 1 Rosso (alto)
P4 2 Rosso
P5 3 Verde (alto)
P6 4 Verde
P7 5 Blu (alto)
P8 6 Blu

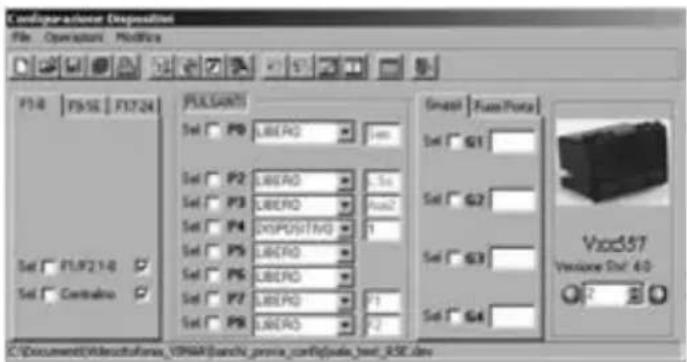

Esempio di configurazione delle funzionalità dei pulsanti attraverso software di gestione SaveProg:

Configuration Desposition File Operation Modems F14 F55 F5724 PULSANTI Set P0 LIBERQ Set P2 LIBERQ Set P3 LIBERQ Set P4 DISPOSITING Set P5 LIBERQ Set P6 LIBERQ Set P7 LIBERQ Set P8 LIBERQ Smash Pass Porta Set G1 Set G2 Set G3 Set G4 Vbox57 Version Set: 40- C:\Document\Wdechtfans_VPMR\archi_pcrca_cortifpda_test_RSE.dev

L'impostazione della chiamata a DISPOSITIVO (con ID=1) sul pulsante "P4" invia la chiamata intercomunicante cablata sul contatto N.O. n° 2 verso il citofono/videocitofono codificato con ID = 1.

Cancellazione totale delle programmazioni

Questa procedura è consigliata quando si vuole cambiare l'ID di un citofono precedentemente programmato e non si vuole mantenere la programmazione di funzionamento dell'apparecchio (ripristino delle impostazioni di fabbrica):

1) Premere e mantenere premuto il tasto "R" posto sotto il trimmer di regolazione volume suoneria (figura 2)
2) Premere e mantenere premuto il pulsante "A" e "B" assieme al pulsante "R".
3) Rilasciare il pulsante "R", continuando a tenere premuti i pulsanti "A" e "B".
4) Dopo 2 secondi il citofono emette un tono lungo.
5) Rilasciare i pulsanti "A" e "B".
6) Entro 2 secondi premere il pulsante "C".

VIMAR

REGOLAZIONE VOLUMI

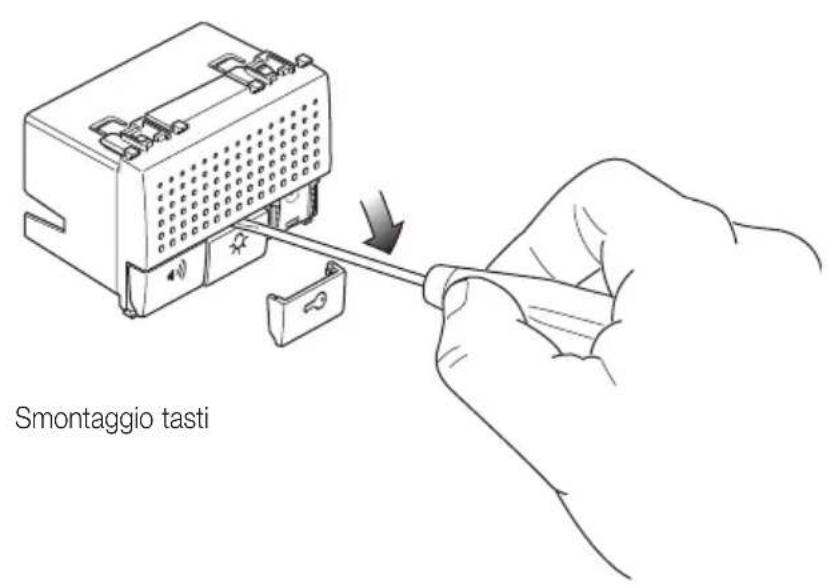

Smontaggio tasti

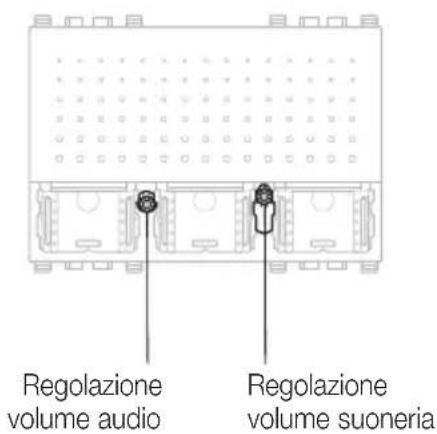

Regolazione volume audio Regolazione volume suoneria

VIMAR

Riprogrammazione valore di default del singolo pulsante

1) Premere e mantenere premuto il tasto "R" posto sotto il trimmer di regolazione volume suoneria (figura 2)
2) Premere e mantenere premuto il pulsante interessato da riprogrammare assieme al pulsante "A" e il pulsante "R".
3) Rilasciare il pulsante "R", continuando a tenere premuti gli altri pulsanti.
4) Dopo 2 secondi il citofono emette un tono acuto.
5) Rilasciare i pulsanti e ripremere il pulsante da riportare alla impostazione di fabbrica.

ADATTAMENTO LINEA BUS

Nel caso in cui il citofono risulti l'ultimo dispositivo collegato in un ramo del bus è necessario terminare la linea attraverso il ponticello 'TV' (terminazione video) e garantire la massima qualità dell' eventuale segnale video presente. Terminare la linea con l'apposito ponticello in posizione 'B' o 'C' verifi- cando la qualità del segnale video sul monitor più vicino. Nel caso in cui il citofono non sia l'ultimo elemento del ramo.

REGOLE DI INSTALLAZIONE

L'installazione deve essere effettuata con l'osservanza delle disposizioni regolanti l'installazione del materiale elettrico in vigore nel paese dove i prodotti sono installati.

Direttiva EMC. Norma EN 50486.

Regolamento REACH (UE) n. 1907/2006 – art.33. Il prodotto potrebbe contenere tracce di piombo.

RAEE - Informazione agli utilizzatori

Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reim-piego e/o riciclo dei materiali di cui è composta l'apparecchiatura.
