GP600 - Subwoofer Crunch - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Subwoofer amplificato
Marca	Crunch
Modello	GP600
Dimensioni (L x H x P)	210 x 76 x 285 mm
Peso	2,5 kg (circa)
Alimentazione	12 V (9 – 15 V), negativo a massa
Fusibile	15 A
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Altoparlante	13 x 20 cm (5" x 8")
Filtro passa-basso regolabile	50 – 150 Hz
Fase	0° / 180°
Bass Boost regolabile	0 – 12 dB @ 45 Hz
Ingressi audio	RCA e alto livello (HI LEVEL)
Accensione automatica	Sì (rilevamento DC offset)
Telecomando del livello dei bassi	Sì (incluso)
Protezioni	Surriscaldamento e cortocircuito (LED rosso)
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Evitare acqua e prodotti chimici.
Sicurezza	Scollegare la batteria prima dell'installazione. Utilizzare un fusibile vicino alla batteria (distanza < 30 cm).
Ricambi e riparabilità	Fusibile 15 A sostituibile. Per altre riparazioni, contattare uno specialista.
Installazione	Consigliato da uno specialista. Montare al riparo da urti, vibrazioni, polvere e sporcizia.
Informazioni generali	Subwoofer attivo per impianto audio 12 V. Manuale disponibile in più lingue.

Domande frequenti - GP600 Crunch

Come collegare l'alimentazione del subwoofer GP600?

Collegare prima il terminale GND [1] al polo negativo della batteria, poi il terminale +12V [2] tramite un cavo con fusibile integrato [3] posizionato vicino alla batteria (< 30 cm). Infine, collegare il cavo REM [5] all'uscita di comando dell'autoradio.

Posso utilizzare l'ingresso RCA e l'ingresso alto livello contemporaneamente?

No, mai. Utilizzare solo gli ingressi RCA [6] o l'ingresso HI LEVEL [7]. L'uso simultaneo può danneggiare gravemente l'apparecchio.

Come funziona l'accensione automatica (Auto Turn On)?

Posizionare l'interruttore AUTO TURN ON [8] su ON. L'amplificatore rileva un aumento di tensione (6 V) sull'ingresso alto livello quando la sorgente si accende e si accende automaticamente. Si spegne quando la sorgente si spegne. La connessione REM non è necessaria in questa modalità.

Come regolare la sensibilità d'ingresso (LEVEL INPUT)?

Impostare il volume dell'autoradio a metà corsa, quindi regolare il comando LEVEL INPUT [9] per ottenere un volume sonoro medio. Ciò offre una riserva di potenza sufficiente e un buon rapporto segnale/rumore.

A cosa serve l'interruttore di fase (PHASE)?

L'interruttore PHASE [11] consente di regolare la fase su 0° o 180° per sincronizzare il subwoofer con gli altri altoparlanti in base all'acustica del veicolo.

Come regolare il filtro passa-basso (LOW PASS)?

Regolare il comando LOW PASS [12] tra 50 e 150 Hz per impostare la frequenza di taglio. In questo modo, solo le basse frequenze vengono riprodotte dal subwoofer.

Come utilizzare il Bass Boost?

Ruotare il comando BASS BOOST [10] per aumentare il livello dei bassi da 0 a 12 dB a 45 Hz. Attenzione: non utilizzarlo eccessivamente per evitare la distorsione.

Cosa significa il LED rosso PROTECT?

Il LED PROTECT [15] si accende in rosso in caso di surriscaldamento o cortocircuito. L'amplificatore si spegne automaticamente. Una volta risolto il problema, funzionerà di nuovo.

Come collegare il telecomando del livello dei bassi?

Collegare il telecomando in dotazione al connettore REMOTE [14] utilizzando il cavo incluso. In questo modo sarà possibile regolare il livello dei bassi dal sedile del conducente.

Quali sono le precauzioni di installazione?

Scollegare la batteria prima dell'installazione. Montare l'apparecchio al riparo da urti, vibrazioni, polvere e sporcizia. Tenere i cavi audio lontani dai cavi di alimentazione. Utilizzare un fusibile da 15 A vicino alla batteria.

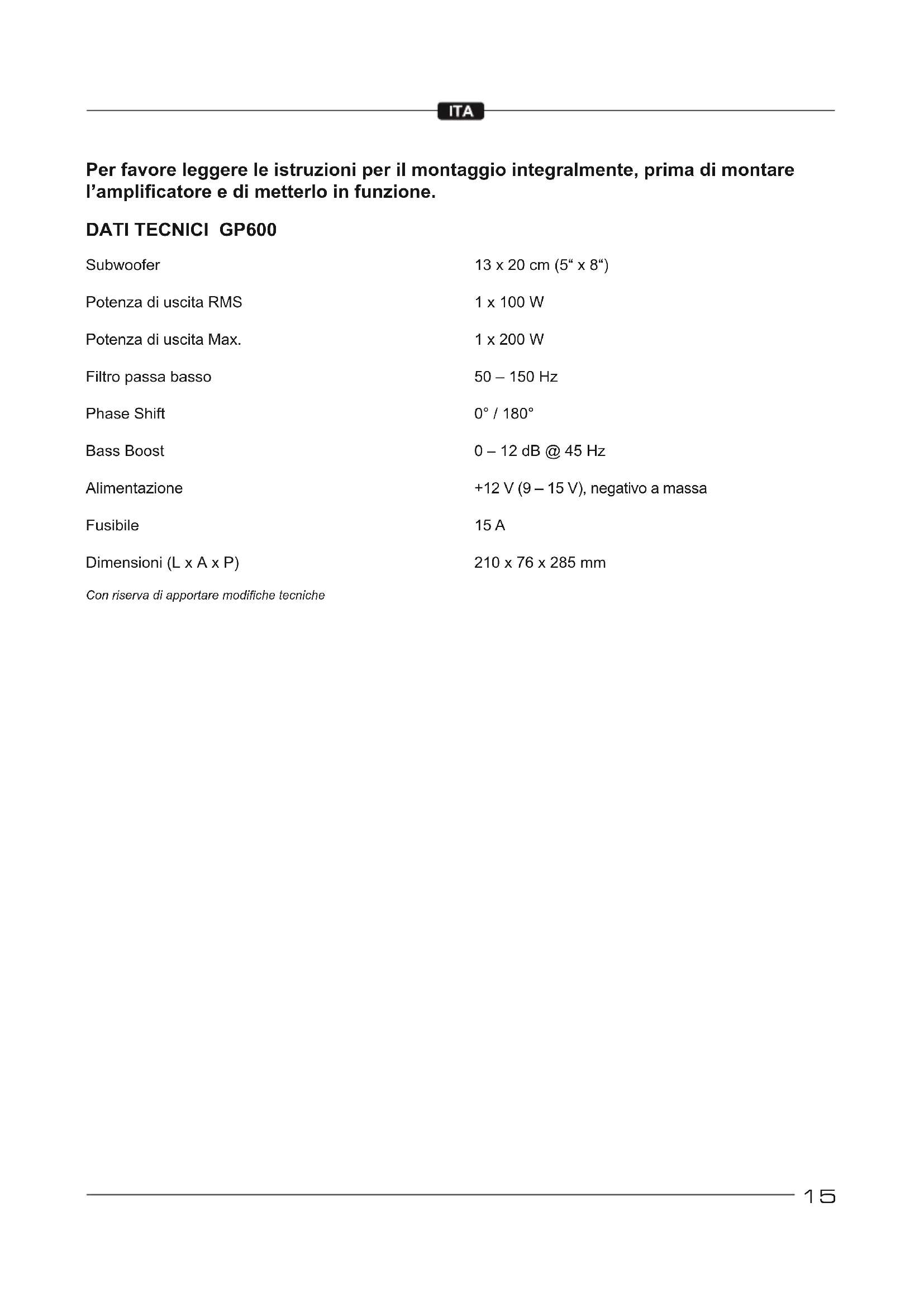

MANUALE UTENTE GP600 Crunch

Per favore leggere le istruzioni per il montaggio integralmente, prima di montare l'amplificatore e di metterlo in funzione.

DATI TECNICI GP600

Subwoofer	13 x 20 cm (5" x 8")
Potenza di uscita RMS	1 x 100 W
Potenza di uscita Max.	1 x 200 W
Filtro passa basso	50 – 150 Hz
Phase Shift	0° / 180°
Bass Boost	0 – 12 dB @ 45 Hz
Alimentazione	+12 V (9 – 15 V), negativo a massa
Fusibile	15 A
Dimensioni (L x A x P)	210 x 76 x 285 mm

Con riserva di apportare modifiche tecniche

INDICAZIONI IMPORTANTI PRIMA DEL MONTAGGIO

• Questo apparecchio e adatto unicamente ad essere collegato con un sistema elettrico a 12 Volt con massa negativa.
• Montare l'amplificatore in modo tale che sia completamente protetto da urti, polvere e sporcizia.
• Fare attenzione al fatto che i cavi d'ingresso e d'uscita siano sufficientemente lontani dai cavi dell'alimentazione elettrica, altrimenti si possono verificare irradiazioni di disturbo.
• Fare attenzione al fatto che i controlli e gli elementi di comando siano accessibili dopo il montaggio.
• Le prestazioni e l'affidabilità dell'impianto dipendono dalla qualità del montaggio. Affidare preferibilmente il montaggio ad un esperto, specialmente se poi si tratta di una installazione con diversi altoparlanti o di un sistema complesso multiplo.
• Il cavo audio e il cavo di alimentazione non vanno fatti correre lungo lo stesso lato della vettura.
• Evitare qualsiasi danno o la rimozione dei componenti del veicolo come fili, cavi, computer di bordo, le cinture di sicurezza, serbatoio o simili.

ALIMENTAZIONE ELETTRICA E IMPIANTO D'ACCENSIONE

ATTENZIONE: Prima di iniziare con l'installazione staccare il morsetto negativo della batteria dell'auto, per evitare cortocircuiti.

Il normale cablaggio elettrico nelle reti di bordo dell'auto non e sufficiente per il fabbisogno di un amplificatore di potenza. Fare attenzione al fatto che i conduttori elettrici del GND e del morsetto + 12 V siano sufficientemente dimensionati.

Innanzitutto creare un collegamento tra il morsetto GND [1] dell'amplificatore e il polo negativo della batteria. E molto importante creare un buon collegamento. Eliminare accuratamente residui di sporcizia dal punto di collegamento con la batteria. Un collegamento allentato può avere come conseguenze un malfunzionamento o disturbi e distorsioni.

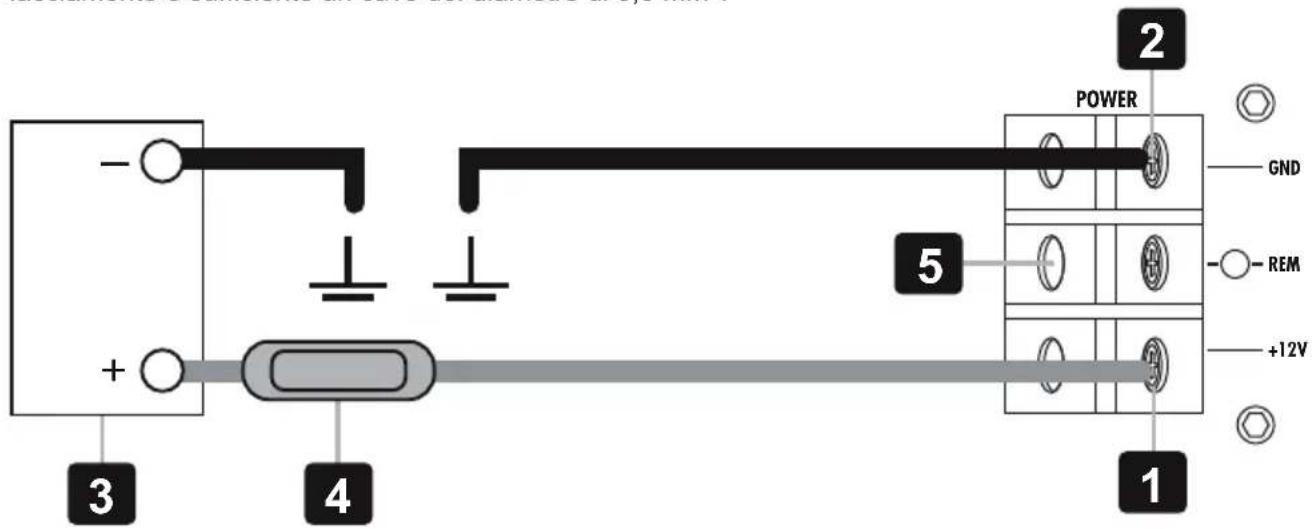

L'attacco dell'amplificatore +12 V [ 2 ] viene collegato attraverso un cavo elettrico con un fusibile separato integrato, al polo positivo della batteria. Il fusibile [ 4 ] si dovrebbe trovare nelle vicinanze della batteria [ 3 ], per motivi di sicurezza la lunghezza del cavo dal polo positivo della batteria fino al fusibile deve essere inferiore a 30 cm. Inserire il dispositivo di protezione dopo aver terminato i lavori d'installazione compresi i collegamenti degli altoparlanti.

Ora allacciare il cavo del segnale di accensione [5] del autoradio alla presa REM dell'amplificatore. Per l'al-lacciamento e sufficiente un cavo del diametro di 0,5 mm ^2 .

POWER GND REM +12V 1 2 5 4 3

CAVI AUDIO

Durante l'installazione dei cavi audio tra le uscite RCA dell'unità principale e gli ingressi RCA del dispositivo [6], i cavi audio e di alimentazione dovrebbe, se possibile, essere instradato lungo lo stesso lato del veicolo. Consigliamo di effettuare un'installazione isolata, facendo passare il cavo di alimentazione attraverso il battitacco che si trova lungo il lato sinistro e il cavo audio attraverso il battitacco che si trova sul lato destro, o viceversa. Così facendo, si riducono le interferenze determinate dalla componente diafonica di disturbo dei canali audio.

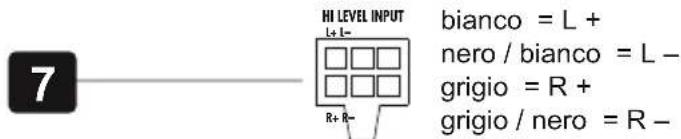

L'ingresso alto livello HI LEVEL INPUT [7] per connettere l'ingresso dell'apparecchio con I cavi degli altopar-lanti nel caso la vostra sorgente non sia equipaggiata di uscite RCA.

Attraverso cavi adeguati forniti dal vostro rivenditore car audio, prolungate le uscite della sorgente fino a dove volete posizionare il vostro apparecchio.

NOTA: Non impiegare mai gli ingresso alto livello e RCA contemporaneamente. Il farlo potrebbe danneggiare seriamente l'apparecchio. Utilizzare la spina del cavo in dotazione per collegare ciascun terminale.

HI LEVEL INPUT L+ L- bianco = L + nero / bianco = L - grigio = R + grigio / nero = R -

FUNZIONE DI ACCENSIONE AUTOMATICA

Spingere l'interruttore AUTO TURN ON [8] in posizione ON. Non appena si accende la sorgente, l'amplificatore rileva un aumento di tensione (6 Volt), un cosiddetto "DC offset", sull'ingresso ad alto livello [7] e quindi si accende. Non appena si spegne la sorgente, anche l'amplificatore si spegne automaticamente [5].

NOTA: La funzione di accensione automatica funziona solitamente con il 90% delle sorgenti, in quanto dotate di uscite ad Alta Potenza. Potrebbe non funzionare con sorgenti di vecchia generazione.

8 OFF ON AUTO TURN ON

SENSIBILITÀ D'INGRESSO

La sensibilità d'ingresso può essere adattata ad ogni autoradio o ad ogni sorgente. Ruotare il regolatore [9] di volume audio della radio sulla posizione centrale e regolare poi il regolatore del livello d'ingresso LEVEL INPUT [9] in modo tale da ottenere un volume audio medio. Con questa regolazione si ottiene una prestazione con riserva di potenza in presenza di un rapporto segnale rumore ottimale.

9 LEVEL INPUT MIN MAX

BASS BOOST REGOLABILE

Mediante il controllo BASS BOOST [10] avete la possibilità di regolare il livello dei bassi da 0 a 12dB.

10 BASS BOOST 0dB 12dB

INTERRUTTORE DI FASE

L'interruttore di fase [11] permette di impostare la fase tra 0° e 180° in base al tempo di funzionamento del segnale.

FILTRO PASSA BASSO REGOLABILE

Impostare le frequenze di crossover desiderata dal filtro passa basso utilizzando il regolatore [12]. In questo modo solo le frequenze al di sotto della frequenza di crossover scelta verranno amplificate ed il Subwoofer suonerà in modo più preciso ed efficiente.

12 LOW PASS 50Hz 150Hz

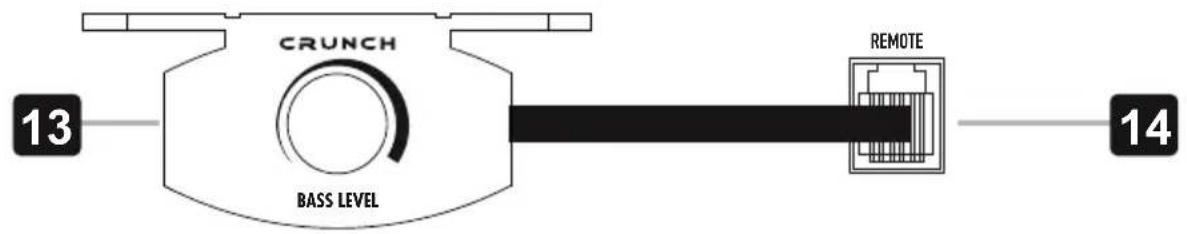

Con l'incluso controllo remoto [13] via cavo dei bassi puoi regolare il livello dei bassi anche dalla posizione di ascolto. Collegare il controllo remoto e il connettore REMOTE [14] con il cavo in dotazione.

CRUNCH BASS LEVEL REMOTE 13 14

CIRCUITI DI PROTEZIONE

Il PROTECT LED [15] si accende in rosso quando l'amplificatore è troppo caldo o in caso di corto circuito quando è collegato un carico con impedenza troppo bassa alle uscite altoparlanti. In questi casi il circuito di protezione interna spegne l'amplificatore automaticamente. L'amplificatore tornerà a funzionare normalmente dopo che il problema sarà stato risolto.

II POWER LED [16] si accende in verde quando l'amplificatore funziona.

15 —○ PROTECT 16 —○ POWER
