| Produkttyp | Aktiv-Subwoofer |
| Marke | Crunch |
| Modell | GP600 |
| Maße (L x H x T) | 210 x 76 x 285 mm |
| Gewicht | 2,5 kg (ca.) |
| Stromversorgung | 12 V (9 – 15 V), Masse negativ |
| Sicherung | 15 A |
| RMS-Ausgangsleistung | 1 x 100 W |
| Max. Ausgangsleistung | 1 x 200 W |
| Lautsprecher | 13 x 20 cm (5" x 8") |
| Regelbarer Tiefpassfilter | 50 – 150 Hz |
| Phase | 0° / 180° |
| Regelbarer Bass Boost | 0 – 12 dB @ 45 Hz |
| Audioeingänge | RCA und Hochpegel (HI LEVEL) |
| Automatische Einschaltung | Ja (DC-Offset-Erkennung) |
| Fernbedienung für Basspegel | Ja (im Lieferumfang) |
| Schutzfunktionen | Überhitzung und Kurzschluss (rote LED) |
| Pflege und Reinigung | Mit einem weichen, trockenen Tuch reinigen. Wasser und Chemikalien vermeiden. |
| Sicherheit | Batterie vor der Installation abklemmen. Eine Sicherung in der Nähe der Batterie verwenden (Abstand < 30 cm). |
| Ersatzteile und Reparierbarkeit | Sicherung 15 A austauschbar. Für andere Reparaturen einen Fachmann kontaktieren. |
| Installation | Von einem Fachmann empfohlen. Montage vor Stößen, Vibrationen, Staub und Schmutz geschützt. |
| Allgemeine Informationen | Aktiv-Subwoofer für 12 V Audiosystem. Anleitung in mehreren Sprachen verfügbar. |
Häufig gestellte Fragen - GP600 Crunch
Benutzerfragen zu GP600 Crunch
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch GP600 - Crunch und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GP600 von der Marke Crunch.
BEDIENUNGSANLEITUNG GP600 Crunch
DEU BEDIENUNGSANLEITUNG 3
ENG USER'S MANUAL 7
FRA MODE D'EMPLOI 11
ITA MANUALE D'USO 15
ESP MANUAL DE USO 19

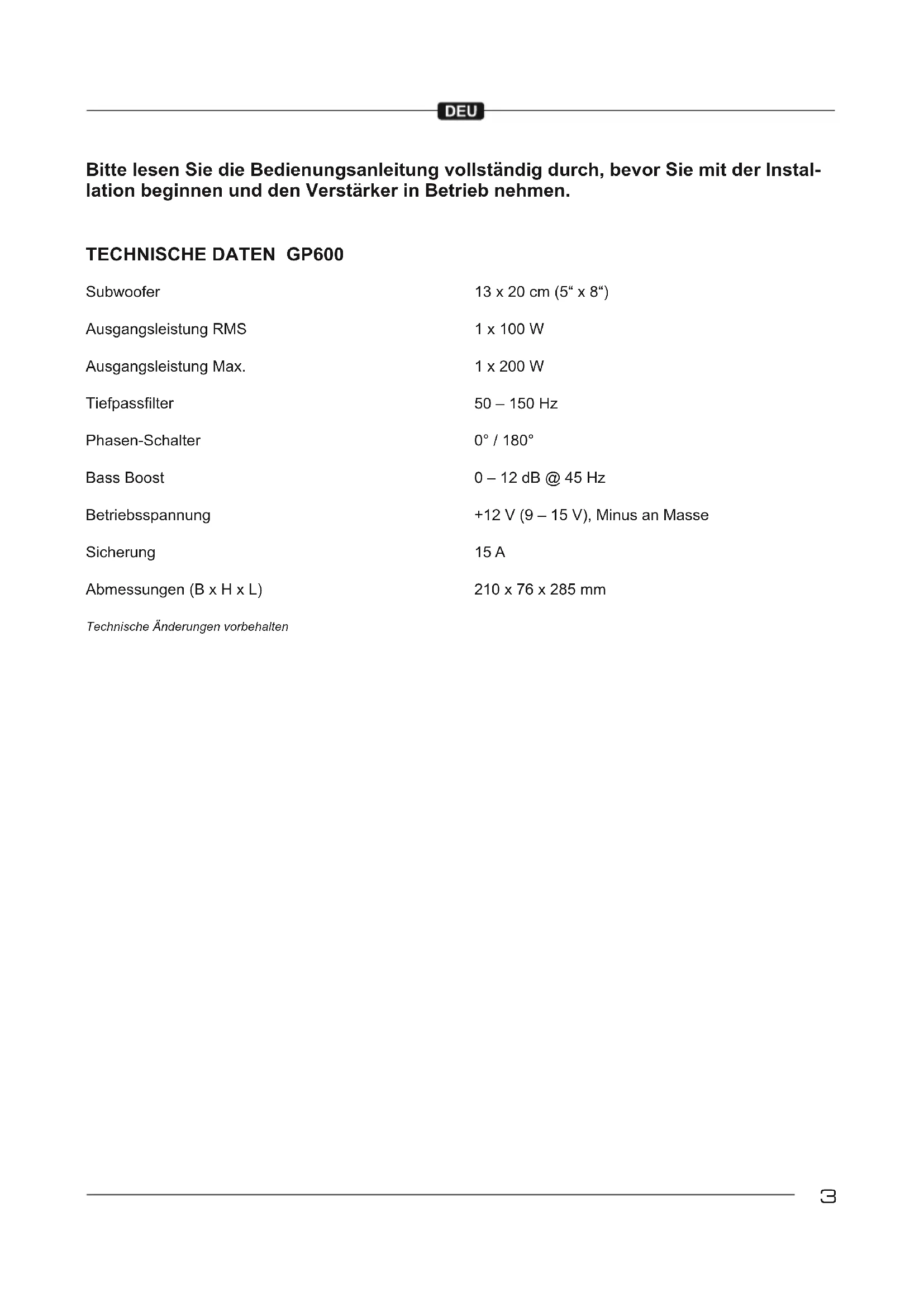

Bitte lesen Sie die Bedienungsanleitung vollständig durch, bevor Sie mit der Installation beginnen und den Verstärker in Betrieb nehmen.
TECHNISCHE DATEN GP600
| Subwoofer | 13 x 20 cm (5" x 8") |
| Ausgangsleistung RMS | 1 x 100 W |
| Ausgangsleistung Max. | 1 x 200 W |
| Tiefpassfilter | 50 – 150 Hz |
| Phasen-Schalter | 0° / 180° |
| Bass Boost | 0 – 12 dB @ 45 Hz |
| Betriebsspannung | +12 V (9 – 15 V), Minus an Masse |
| Sicherung | 15 A |
| Abmessungen (B x H x L) | 210 x 76 x 285 mm |
Technische Änderungen vorbehalten
HINWEISE VOR DER INSTALLATION
- Dieses Gerät ist nur zum Anschluss an ein 12-Volt-System in einem Fahrzeug mit negativer Masse geeignet.
- Achten Sie darauf, dass die Eingangs-/Ausgangskabel weit genug von den Stromversorgungskabeln entfernt sind, da es sonst zu Störeinstrahlungen kommen kann.
- Achten Sie darauf, dass die externe Sicherung und die Bedienungselemente nach der Installation gut zugänglich sind.
• Die Leistung und Zuverlässigkeit des Soundsystems ist von der Qualität des Einbaus abhängig. Lassen Sie die Installation vorzugsweise von einem Einbauspezialisten vornehmen. - Achten Sie bei der Installation des Geräts darauf, dass keine serienmäßig im Fahrzeug vorhandenen Teile wie z.B. Kabel, Bordcomputer, Sicherheitsgurte, Tank oder ähnliche Teile beschädigt bzw. entfernt werden.

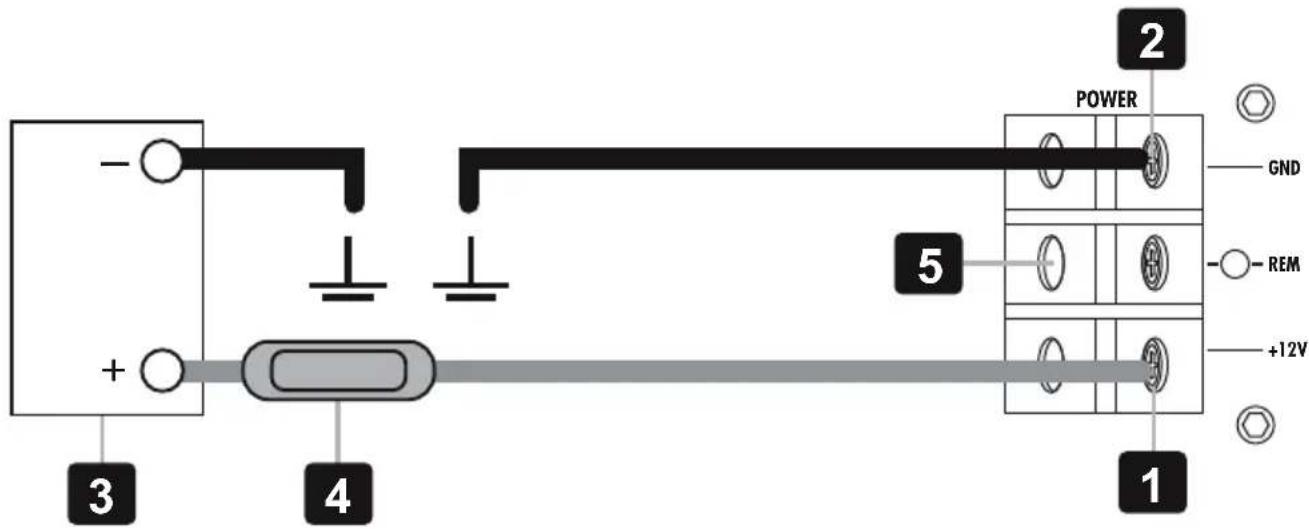

STROMVERSORGUNG UND EINSCHALTLEITUNG
ACHTUNG: Bevor Sie mit der Installation beginnen, klemmen Sie den Masseanschluss (−) der Fahrzeugbatterie ab, um Kurzschlüsse und Schäden zu vermeiden. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.
Die in Fahrzeug-Bordnetzen übliche Stromverkabelung ist nicht ausreichend für den Bedarf eines Verstärkers mit dieser Leistung. Achten Sie darauf, dass die Stromleitungen zum GND und +12 V-Anschluss ausreichend groß dimensioniert sind.
Stellen Sie zunächst eine Verbindung zwischen dem GND-Anschluss [1] des Verstärkers und einem geeigneten Masse-Anschlusspunkt an der Fahrzeugkarosserie her. Um eine gute Verbindung zu garantieren, sollten Schmutzreste sorgfältig vom Masse-Anschlusspunkt entfernt werden. Ein lockerer Anschluss kann eine Fehlfunktion oder Störgeräusche und Verzerrungen zur Folge haben.
Der +12 V-Anschluss [2] des Verstärkers muss mit einem ausreichend dimensionierten Stromkabel mit integrierter Sicherung mit dem Pluspol der Batterie [3] verbunden werden. Diese Sicherung [4] sollte sich in Nähe der Batterie befinden, die Kabellänge vom Pluspol der Batterie bis zur Sicherung muss aus Sicherheitsgründen unter 30 cm liegen. Setzen Sie die Sicherung erst nach Abschluss aller Installationsarbeiten einschließlich der Lautsprecher-Anschlüsse ein.
Schließen Sie nun die Einschaltleitung [5] des Steuergeräts (Autoradio) an REM an. Für diese Verbindung ist ein Kabel mit einem Querschnitt von ca. 0,5 mm² ausreichend.
Beim Anschließen der Audiosignalkabel zwischen dem Cinch-Ausgang des Steuergeräts und dem Cinch-Eingang des Verstärkers [6] ist darauf zu achten, dass die Audiosignalkabel und Stromkabel möglichst nicht auf derselben Seite des Fahrzeugs verlegt werden. Eine räumlich getrennte Installation, d. h. eine Installation des Stromkabels im linken Kabelschacht und der Audiosignalkabel im rechten Kabelschacht des Fahrzeugs oder umgekehrt ist empfehlenswert, um von Störungen zu verringern.

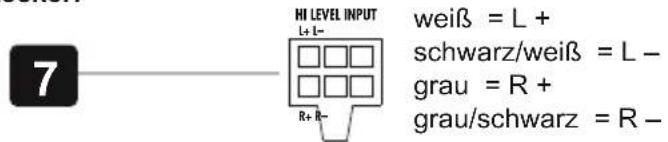

Die Hochpegeleingänge HI LEVEL IN [7] dienen zur Ansteuerung des Verstärkers mittels Lautsprecherkabel, falls Ihr Steuergerät (Autoradio) nicht über Vorverstärker-Ausgänge (Cinch-Ausgänge) verfügt. Verlängern Sie dazu die entsprechenden Lautsprecherkabel, die aus Ihrem Steuergerät führen mit geeigneten hochwertigen Lautsprecherkabeln bis zum Einbauort des Verstärkers. Verbinden Sie dann jeweils die passenden Lautsprecherkabel mit den Kabeln des beiliegenden Hochpegeleingang-Steckers.
ACHTUNG: Benutzen Sie niemals die Hochpegeleingänge und die Cinch-Eingänge gleichzeitig. Dies könnte das Gerät ernsthaft beschädigen. Verwenden Sie zum Anschließen der einzelnen Anschlüsse den beiliegenden Kabelstecker.

Drücken Sie den Tastschalter AUTO TURN ON [8] in die Position ON. Der Verstärker erkennt dann beim Einschalten des Steuergerätes, bei einem am Hochpegeleingang [7] anliegenden Hochpegelsignal einen Spannungsanstieg und schaltet dadurch den Verstärker automatisch ein. Sobald das Steuergerät wieder abgeschaltet wird, schaltet sich der Verstärker ab. Der Anschluss für die Einschaltleitung [5] ist in diesem Falle ohne Funktion und muss nicht belegt werden.
HINWEIS: Die Automatische Einschaltfunktion funktioniert prinzipiell mit 90% aller Steuergeräte, da diese "High Power"-Ausgänge besitzen. Mit einigen wenigen älteren Autoradios kann die Automatische Einschaltfunktion nicht genutzt werden.
Drehen Sie den Regler LEVEL INPUT [9] gegen den Uhrzeigersinn auf die MIN Position. Dann drehen Sie den Lautstärke-Regler des Steuergerätes auf 80% - 90% der maximalen Lautstärke. Nun drehen Sie langsam den Regler LEVEL INPUT [9] im Uhrzeigersinn, bis Sie aus den Lautsprechern leichte Verzerrungen hören. Dann drehen Sie den Regler LEVEL INPUT [9] ein Stück zurück, bis keine Verzerrungen mehr hörbar sind.
Mit dem Regler BASS BOOST [10] können Sie die stufenlose Anhebung des Basspegels zwischen 0 -12 dB einstellen. ACHTUNG: Benutzen Sie diesen Regler mit Bedacht!
Mit dem Tastschalter PHASE [11] kann die Phasenlage auf 0° oder 180° geschaltet werden, um das Ausgangssignal an die Fahrzeugakustik anzupassen.
Mit dem Regler LOW PASS [12] können Sie die gewünschte Trennfrequenz einstellen. Dadurch werden nur die Frequenzen unterhalb der eingestellten Trennfrequenz verstärkt und der Subwoofer spielt präziser und leistungsfähiger.


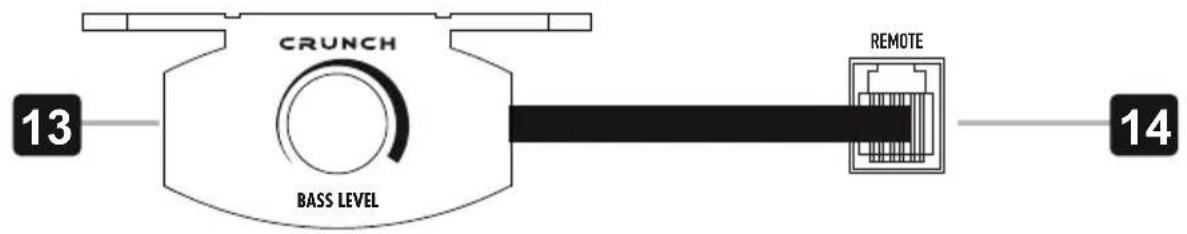

Mit der beiliegenden Kabel-Fernbedienung [13] kann der Basspegel z.b. vom Fahrersitz aus geregelt werden. Verbinden Sie die Kabel-Fernbedienung und den Anschluss REMOTE [14] mit dem beiliegenden Kabel.
Die PROTECT LED [15] leuchtet rot auf, wenn das Gerät überhitzt ist, oder ein Kurzschluss anliegt. Wenn dies eintritt, schaltet die integrierte Schutzschaltung den Verstärker automatisch aus. Dieser sollte nach Behebung des Problems wieder funktionieren.
Die POWER LED [16] leuchtet grün auf, wenn das Gerät betriebsbereit ist.
